附件-1建筑专业施工图设计校审提纲一、校对提纲1.图纸目录编排是否全面清晰，设计图、套用图、选用的通用图是否填写齐全。
2.图纸中图签内各栏是否已签署和填写。
3.图纸的绘制及图例是否符合国标要求。
图纸的绘制应按《房屋建筑制图统一标准》(GB/T50001-2001)和《建筑制图标准》(GB/T50104-2001)的画法和图例。
4.设计总说明及建筑构造用料做法的内容是否填写齐全。
说明中设计依据、工程设计规模、建筑面积等是否填写清楚。
建筑装修做法中各部位材料的选用是否齐全。
1）说明要表示清晰各种关系,如图纸中尺寸单位、标高单位、各层标高表示的部位、本设计图纸所采用的标准图与本设计的关系等。
同时必须严格遵守由国家颁发的有关标准及各项施工验收规范规定。
本设计所选用产品及材料必须满足国家各项有关标准规定要求,必须是经法定部门鉴定合格的准用产品,并具有书面检测报告、准用证明等资料。
2）在设计说明中应说明如厨房、机房等特殊用房的设备待选定后,供应商应根据本工程设计的基本条件提出设置位置及安装条件、机电要求等设计资料,经核定后再进行相关专业配合设计,经设计方和供应商确认后方可加工制作和安装施工。
3）在设计说明中对以下各项应有说明,如防雷、防爆、防振、隔声、防腐蚀、防辐射、防污染、屏蔽、特殊设备等的有关特殊的设计要求以及与各主种图纸配合施工的要求。
有节能要求的建筑应统一说明采取的节能技术措施。
4）对冬季施工技术措施的说明,施工遗留问题、本说明未尽事宜、工种配合等特殊问题在设计说明中也应统一说明。
5）在设计说明中对消防工程应有说明,如防火分区及面积简述(也可说明见防火分区图纸),疏散楼梯间或出口的数量、类型(封闭的还是防烟的)、疏散距离,消防电梯台数及前室布置,消防控制中心位置和面积,消防水泵房的位置等。
钢屋架、梁、柱、楼梯、采光顶和防火卷帘等构件耐火极限要求以及管道穿墙(楼板)的封堵、幕墙的水平封堵等构造措施。
必要时可与工程概况、设备消防设计、电气消防设计等内容组成独立章节,便于送审和施工。
建筑设计自校提纲
4.12
应合理布置通风道、排烟道、排气道、烟囱、管道井
4.13
应将消火栓（灭火器）箱及立管、配电箱、分集水器等落入建筑平面图中
4.14
有吊车的建筑应注明型号，吨位，行驶范围，
4.15
各层平面图的说明是否一致，与总说明是否一致
4.16
平面图与立面图、剖面图、详图是否一致（定位、标高、尺寸）
7.7
门窗表及门窗详图（含玻璃幕墙）
7.8
门窗表及附注
7.9
门窗详图，对特殊的或非标准门窗、玻璃幕墙立面、尺寸、标高、玻璃分格形式、安全玻璃、开启方式、编号、与主体结构的连接方式、预埋件、用料材质、颜色等做出规定，并标出大于1.5m²玻璃扇
7.10
图名、比例
8
节能计算书、表
8.1
根据工程性质特点编写节能计算书、填写节能表一式二份，其中一份用于报批，一份作为技术文件存归档
建筑详图是否与建筑平面、立面、剖面一致
7.2
建筑详图在建筑平、立面图中应有索引，并一一对应。
7.3
内外墙节点、楼梯、电梯、厨房、卫生间等局部平面放大和构造详图
7.4
室内外装饰方面的构造、线脚、图案等
7.5
其他凡在平、立、剖面或文字说明中无法交代或交代不清的建筑构配件和建筑构造
7.6
对紧邻的原有建筑，应绘出其局部的平、立、剖面，并索引新建筑与原有建筑结合处的详图号
2
设计说明
2.1
设计依据
2.1.1
应注明建设、规划管理部门对工程定点，规划方案的批文名称及编号
2.1.2
应注明建设单位提供的设计任务书及其他有关资料
2.1.3
应注明国家、省市设计规范及有关规定
建筑设计校审提纲
满足要求.
14
剖切线是否标出，所剖位置是否在建筑室内变化最有代表性处.
√
√
15
复杂工程所绘之局部放大详图是否与原平面图相协调一致。
16
厕所、盥洗间布置是否合理，与给排水专业是否协调,其室内地坪是否落低，暗厕是否考
√
√
虑设置排气道，地面是否考虑防水措施.
17
阳台、台阶、坡道、雨蓬、踏步、散水、明沟、烟道、风道、捡修梯、雨水管等位置、尺
初步设计
施工图设计
校对
审核
校对
审核
4
各种详图的构造和尺寸是否与相关的结构图中的相应部位相符。
√
5
详图中的图例、索引、比例等是否标识清楚.
√
√
√
√
等方面的要求.
4
各层楼面、楼梯、平台、门窗顶、屋顶面、屋面檐口。女儿墙顶,烟囱顶面,机房顶，水
√
箱顶，楼梯间顶等标高是否标注齐全,与结构图是否一致。
5
室内地坑、集水坑、隔断、洞口、过梁、栏杆钢梯、吊顶等各项标高是否列全。
√
√
6
屋面做法能否满足防水、隔热、保温及节能要求.
√
√
7
高层建筑是否按消防要求设有通向屋顶的疏散楼梯，通往屋顶门的形式和开启方向是否符
设计阶段
初步设计
施工图设计
校对
审核
校对
审核
3
剖面图
——剖面中墙柱轴线间尺寸及编号，门窗、楼地面、屋顶、檐口、女儿墙，屋顶机房、水
√
√
箱、烟囱、构架及楼梯、电梯、平台、阳台、雨蓬、地沟，地坑、台阶,坡道等各部门标
高、尺寸.
——室内外地坪及楼层标高，阳台,厨房、卫生间等室内地面标高是否落低
建设工程设计方案审查大纲
建设工程设计方案审查大纲第一章总则一、背景与意义1. 建设工程设计方案审查的基本意义2. 建设工程设计方案审查的目的和任务3. 建设工程设计方案审查的原则和要求二、规范性依据1. 建设工程设计方案审查的法律法规依据2. 建设工程设计方案审查的技术标准依据3. 建设工程设计方案审查的管理规范依据第二章审查程序一、设计方案审查程序1. 审查前的准备工作2. 审查的主要流程3. 审查结束后的处理程序二、审查范围及审查内容1. 建设工程设计方案审查的范围界定2. 建设工程设计方案审查的主要内容及重点第三章审查要点一、设计依据与设计概念1. 设计依据的合理性2. 设计概念的科学性二、建筑结构设计1. 结构设计的合理性2. 结构体系的安全性三、给排水与供暖设计1. 给排水系统设计的完善性2. 供暖系统设计的合理性四、电气设计1. 供配电系统设计的安全可靠性2. 照明系统设计的节能性五、智能化设计1. 智能化系统设计的先进性2. 智能化系统与建筑结构的融合性六、建筑环境与节能设计1. 室内环境设计的舒适性2. 建筑节能设计的节约性七、设计方案的综合性评价1. 设计方案的综合性分析2. 意见与建议的提出第四章审查要求一、审查的实质要求1. 保障设计方案的科学性和先进性2. 保障设计方案的安全性和可靠性3. 保障设计方案的经济性和环保性二、审查的技术要求1. 注重设计方案的创新性和可行性2. 注重设计方案的整体性和系统性3. 注重设计方案的可操作性和施工性三、审查的管理要求1. 加强审查流程的规范化和程序化2. 加强审核人员的专业化和素质化3. 加强审查意见的及时性和有效性第五章审查机制一、责任单位及责任人1. 建设工程设计方案审查的责任单位2. 建设工程设计方案审查的责任人二、组织架构及职责分工1. 建立审查机构的组织架构2. 明确审查人员的职责分工三、配套条件及保障措施1. 审查机构的配套条件2. 审查机构的保障措施第六章审查标准一、技术标准及要求1. 建设工程设计方案审查的技术标准2. 建设工程设计方案审查的技术要求二、审查指标及评价标准1. 建设工程设计方案审查的指标体系2. 建设工程设计方案审查的评价标准第七章审查效果评价一、审查过程管理1. 审查过程的规范性和程序性2. 审查意见的客观性和权威性二、审查成果评价1. 审查成果的科学性和合理性2. 审查成果的实用性和可行性三、审查效果的总结与改进1. 审查效果的总结2. 审查效果的改进第八章动态管理与监督检查一、建立动态管理机制1. 建立审查结果的动态管理体系2. 建立审查流程的监督机制二、加强监督检查1. 加强审查的质量控制2. 加强审查的效果评价第九章审查案例分析一、优秀设计案例1. 典型设计案例的精彩呈现2. 优秀设计案例的审查分析二、不良设计案例1. 典型设计案例的失误剖析2. 不良设计案例的失败教训第十章结语一、建设工程设计方案审查的意义与作用二、建设工程设计方案审查的发展趋势三、建设工程设计方案审查的工作展望以上是建设工程设计方案审查大纲，希望能够对相关工程技术人员提供一定的参考和指导。

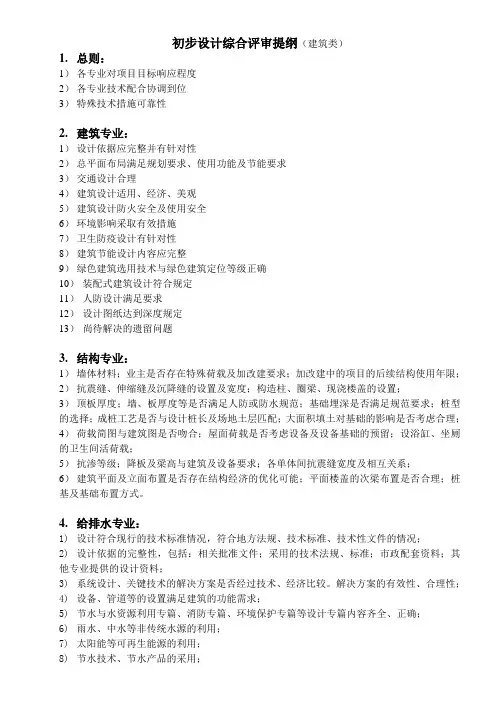

初步设计综合评审提纲(建筑类)[专业名称可变更]
![初步设计综合评审提纲(建筑类)[专业名称可变更]](https://img.taocdn.com/s3/m/d527d63c19e8b8f67d1cb97c.png)
初步设计综合评审提纲（建筑类）1.总则：1）各专业对项目目标响应程度2）各专业技术配合协调到位3）特殊技术措施可靠性2.建筑专业：1）设计依据应完整并有针对性2）总平面布局满足规划要求、使用功能及节能要求3）交通设计合理4）建筑设计适用、经济、美观5）建筑设计防火安全及使用安全6）环境影响采取有效措施7）卫生防疫设计有针对性8）建筑节能设计内容应完整9）绿色建筑选用技术与绿色建筑定位等级正确10）装配式建筑设计符合规定11）人防设计满足要求12）设计图纸达到深度规定13）尚待解决的遗留问题3.结构专业：1）墙体材料；业主是否存在特殊荷载及加改建要求；加改建中的项目的后续结构使用年限；2）抗震缝、伸缩缝及沉降缝的设置及宽度；构造柱、圈梁、现浇楼盖的设置；3）顶板厚度；墙、板厚度等是否满足人防或防水规范；基础埋深是否满足规范要求；桩型的选择；成桩工艺是否与设计桩长及场地土层匹配；大面积填土对基础的影响是否考虑合理；4）荷载简图与建筑图是否吻合；屋面荷载是否考虑设备及设备基础的预留；设浴缸、坐厕的卫生间活荷载；5）抗渗等级；降板及梁高与建筑及设备要求；各单体间抗震缝宽度及相互关系；6）建筑平面及立面布置是否存在结构经济的优化可能；平面楼盖的次梁布置是否合理；桩基及基础布置方式。
4.给排水专业：1)设计符合现行的技术标准情况，符合地方法规、技术标准、技术性文件的情况；2)设计依据的完整性，包括：相关批准文件；采用的技术法规、标准；市政配套资料；其他专业提供的设计资料；3)系统设计、关键技术的解决方案是否经过技术、经济比较。
解决方案的有效性、合理性；4)设备、管道等的设置满足建筑的功能需求；5)节水与水资源利用专篇、消防专篇、环境保护专篇等设计专篇内容齐全、正确；6)雨水、中水等非传统水源的利用；7)太阳能等可再生能源的利用；8)节水技术、节水产品的采用；9)消防措施；10)水安全措施；11）环境保护措施；12）设计绿色建筑、海绵城市等专项技术时，其技术指标、技术措施满足国家、地方的相关要求。
建筑工程设计校审提纲

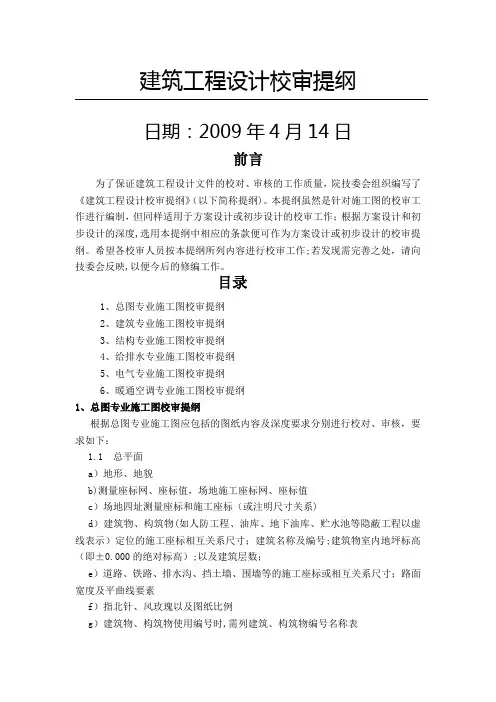

建筑工程设计校审提纲日期：2009年4月14日前言为了保证建筑工程设计文件的校对、审核的工作质量，院技委会组织编写了《建筑工程设计校审提纲》（以下简称提纲)。
本提纲虽然是针对施工图的校审工作进行编制，但同样适用于方案设计或初步设计的校审工作；根据方案设计和初步设计的深度,选用本提纲中相应的条款便可作为方案设计或初步设计的校审提纲。
希望各校审人员按本提纲所列内容进行校审工作;若发现需完善之处，请向技委会反映,以便今后的修编工作。
目录1、总图专业施工图校审提纲2、建筑专业施工图校审提纲3、结构专业施工图校审提纲4、给排水专业施工图校审提纲5、电气专业施工图校审提纲6、暖通空调专业施工图校审提纲1、总图专业施工图校审提纲根据总图专业施工图应包括的图纸内容及深度要求分别进行校对、审核，要求如下：1.1 总平面a）地形、地貌b)测量座标网、座标值，场地施工座标网、座标值c）场地四址测量座标和施工座标（或注明尺寸关系)d）建筑物、构筑物(如人防工程、油库、地下油库、贮水池等隐蔽工程以虚线表示）定位的施工座标相互关系尺寸；建筑名称及编号;建筑物室内地坪标高（即±0.000的绝对标高）;以及建筑层数；e）道路、铁路、排水沟、挡土墙、围墙等的施工座标或相互关系尺寸；路面宽度及平曲线要素f）指北针、风玫瑰以及图纸比例g）建筑物、构筑物使用编号时,需列建筑、构筑物编号名称表h）说明栏内容:施工图的设计依据,尺寸单位,比例；高程系统，施工座标网与城市测量坐标网的相互关系,补充图例等1.2 竖向布置图a）场地施工坐标网、坐标值b)场地外围的道路、铁路、河渠及地面的关键性标高c）建筑物、构筑物名称及编号；其室内外设计标高d）各场堆、作业场、广场的设计标高e)道路、铁路和排水沟的起点、变坡点、转折点和终点等的设计标高（道路标注在道路中心线上，铁路标注轨顶、排水沟标注沟底标高），纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径,关键性座标，道路应注明其横坡向（单坡或双坡）f）挡土墙、护坡或土坎等构筑物的顶部或底部的设计标高g）用坡向箭头表明地面排水方向，当对场地要求严格的情况下，可用高差0.10-0。
施工图审图提纲.doc
施工图各专业校审提纲一、建筑专业校审提纲一）、图纸目录校审提纲1）、工程编号、工程名称、项目名称与设计任务书一致。
2）、各专业图纸目录无遗漏，图号、图名与图签栏一致。
3）、所选用的成图、标准图或通用说图是否已填入目录，内容是否吻合，是否完全适用于本设计。
二）、建筑施工图设计总说明校审提纲1）、一般说明中的设计依据（任务书批准文号及日期，主管部门批准扩初设计或设计方案的文号及日期，以及有关单位的文件等）是否齐全。
2）、工程中的绝对标高是否注明、建筑面积是否计算正确。
3）、对材料要求、特殊构造、墙身防潮、内外装修、油漆、颜色等是否提出要求。
对施工安装有无特殊要求。
4）、楼、地面、踢脚、墙裙、墙面、顶棚、屋面等各部构造做法的选用是否合理。
编号与图纸是否符合。
5）、房间装修做法表中选用做法是否与每个房间的使用要求（或工艺要求）相符合，填号是否正确。
三）、总平面图校审提纲1）、用地范围四周尺寸、界桩编号是否正确。
用地范围线与城市道路中心线或地上固定建筑的关系尺寸是否标注清楚。
2）、规模较大标有纵横座标的，应校对建筑座标A、B轴与城市座标X、Y轴是否相适应，换算是否正确。
3）、校对全部建筑物的坐标是否与建筑单体外墙轴线尺寸吻合。
4）、校对原有建筑物、道路与新设计建筑物、道路之相对关系。
5）、建筑物间距是否符合规划、消防、日照标准、消防行驶及各种工程管道占地的宽度要求。
6）、室内地面+0.000的绝对标高，房屋四角和入口处的室外标高标注是否正确。
7）、建筑物项目表中，建筑物编号、基底面积、建筑面积等与单体设计是否相符。
8）、技术经济指标的计算是否正确，是否符合设计要求以及主管部门的批复（方案、初设）。
9）、比例尺是否注明。
指北针、风向玫瑰是否画上。
10）、地形复杂的应作竖向设计、土方平衡表。
校对建筑物四角标高、道路坡度、各部标高是否符合竖向布置要求。
校对各方格网中的填（挖）数值及其总和。
11）、工程规模大、各种管道复杂的工程应有管网综合图，管网综合图着重校对管道一览表中所注明的交叉点编号，管道号是否符合图中的情况，两种管道交叉处标高是否符合有关工程剖面图，有关相碰的现象，如何处理。
建筑专业设计校对内容
建筑专业设计校对提纲（一）校对提纲1、图纸绘制是否符合“建筑制图标准。
”2、工程名称、设计阶段、建筑面积、工程编号、日期是否齐全。
3、总平面图（1）红线、拨地线与马路中心线的关系及位置尺寸是否标注清楚；各子项名称及编号与其它有关图纸是否一致。
（2）水平基准点的位置、标高与地形图是否一致。
（3）新建筑物及规划红线与相邻原有建筑物和构筑物的间距尺寸，新建筑物的放线定位尺寸，是否标注清楚，图例是否正确，指北针有无标出。
（4）室内外地坪标高是否标注齐全，图例是否正确。
（5）标注的建筑物总长度、总宽度、层数、主要出入口位置等，与其它建筑图是否相符。
（6）总平面图上各子项建筑物的座标编号与该子项的平面图是否相符。
（7）道路与建筑物的关系及道路宽度、转弯半径、路面做法等是否标注清楚。
5、建筑用料说明表中，各项材料选用是否齐全、合理；门窗表中的编号、尺寸是否与平、立面及大祥图相符。
6、平面图（1）各层平面图（包括夹层和地下室平面）是否齐全并按顺序绘制。
（2）分区分段绘制平面图时，是否绘有组合平面示意图，并标清相应的轴线关系。
（3）三道尺寸线、轴线（包括附加轴线）编号、内外墙厚度、柱断面、变形缝、隔断、墙体上较大的孔洞（包括排风扇、信箱、配电箱、消防栓箱等预留孔）的尺寸位置和标高、门窗洞口平面位置与轴线关系等是否注明，各层是否一致。
（4）详图索引号与该图对照是否正确。
（5）所注的标高（包括楼地面、阳台、挑檐、楼梯、休息平台等）、房间名称（编号）、门窗号、门窗是单层或双层，以及门的开启方向等是否正确。
（6）剖面图的剖切线、图名、比例尺等是否标注清楚。
（7）屋顶平面图中，排水口位置和排水坡度、坡向、起点标高，出屋面的烟囱及各种管道，屋顶检查孔，通风道，上人屋面防护措施等是否绘制齐全，定位尺寸是否标明。
7、立、平面图（l）立面图与平面图对照，是否将门窗洞口、雨水立管以及局部高起或挑出部位等绘制齐全。
（2）剖面图中不能表示出的部位和标高，应在立面图中加以标注；主要部位（如室内外地坪、主要窗口、檐口、烟囱顶部等）的标高亦应在立面图标出。
