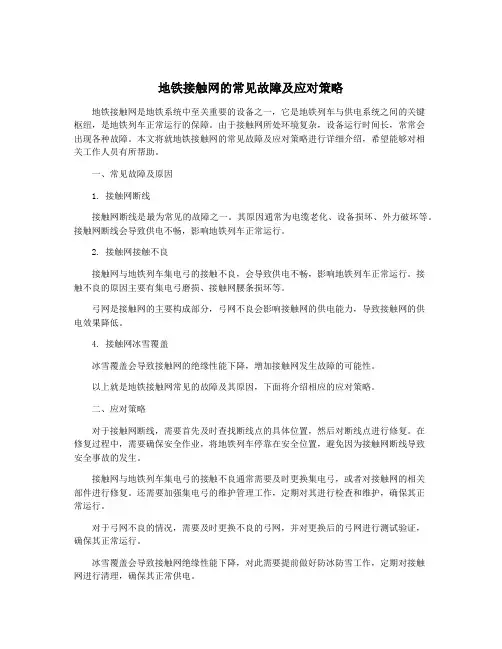

地铁接触网的常见故障及应对策略
地铁接触网的常见故障及应对策略地铁接触网是地铁系统中至关重要的设备之一，它是地铁列车与供电系统之间的关键枢纽，是地铁列车正常运行的保障。
由于接触网所处环境复杂，设备运行时间长，常常会出现各种故障。
本文将就地铁接触网的常见故障及应对策略进行详细介绍，希望能够对相关工作人员有所帮助。
一、常见故障及原因1. 接触网断线接触网断线是最为常见的故障之一。
其原因通常为电缆老化、设备损坏、外力破坏等。
接触网断线会导致供电不畅，影响地铁列车正常运行。
2. 接触网接触不良接触网与地铁列车集电弓的接触不良，会导致供电不畅，影响地铁列车正常运行。
接触不良的原因主要有集电弓磨损、接触网腰条损坏等。
弓网是接触网的主要构成部分，弓网不良会影响接触网的供电能力，导致接触网的供电效果降低。
4. 接触网冰雪覆盖冰雪覆盖会导致接触网的绝缘性能下降，增加接触网发生故障的可能性。
以上就是地铁接触网常见的故障及其原因，下面将介绍相应的应对策略。
二、应对策略对于接触网断线，需要首先及时查找断线点的具体位置，然后对断线点进行修复。
在修复过程中，需要确保安全作业，将地铁列车停靠在安全位置，避免因为接触网断线导致安全事故的发生。
接触网与地铁列车集电弓的接触不良通常需要及时更换集电弓，或者对接触网的相关部件进行修复。
还需要加强集电弓的维护管理工作，定期对其进行检查和维护，确保其正常运行。
对于弓网不良的情况，需要及时更换不良的弓网，并对更换后的弓网进行测试验证，确保其正常运行。
冰雪覆盖会导致接触网绝缘性能下降，对此需要提前做好防冰防雪工作，定期对接触网进行清理，确保其正常供电。
除了以上的常见故障及应对策略外，地铁接触网还有一些其他可能出现的故障，如接触网杆塔倾斜、接触网杆塔基础沉降等，需要相关工作人员定期进行检查和维护，确保地铁接触网的正常运行。
地铁接触网作为地铁系统中的重要设备，其正常运行关乎地铁列车的安全和顺畅运行。
对于地铁接触网的故障，需要及时采取应对措施，确保其正常供电，保障地铁列车的正常运行。

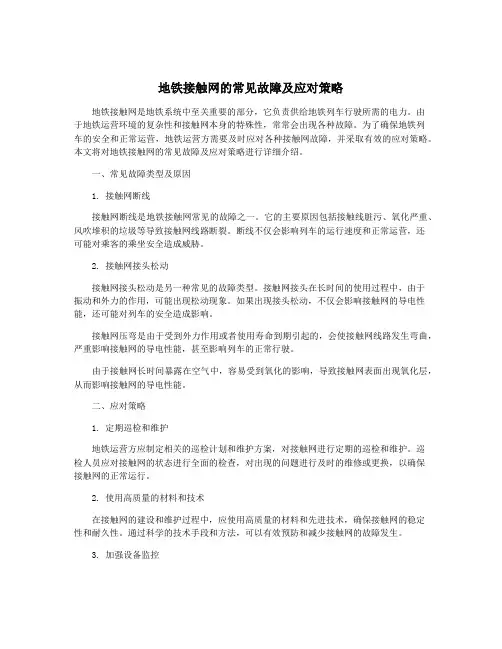

地铁接触网的常见故障及应对策略
地铁接触网的常见故障及应对策略地铁接触网是地铁系统中至关重要的部分，它负责供给地铁列车行驶所需的电力。
由于地铁运营环境的复杂性和接触网本身的特殊性，常常会出现各种故障。
为了确保地铁列车的安全和正常运营，地铁运营方需要及时应对各种接触网故障，并采取有效的应对策略。
本文将对地铁接触网的常见故障及应对策略进行详细介绍。
一、常见故障类型及原因1. 接触网断线接触网断线是地铁接触网常见的故障之一。
它的主要原因包括接触线脏污、氧化严重、风吹堆积的垃圾等导致接触网线路断裂。
断线不仅会影响列车的运行速度和正常运营，还可能对乘客的乘坐安全造成威胁。
2. 接触网接头松动接触网接头松动是另一种常见的故障类型。
接触网接头在长时间的使用过程中，由于振动和外力的作用，可能出现松动现象。
如果出现接头松动，不仅会影响接触网的导电性能，还可能对列车的安全造成影响。
接触网压弯是由于受到外力作用或者使用寿命到期引起的，会使接触网线路发生弯曲，严重影响接触网的导电性能，甚至影响列车的正常行驶。
由于接触网长时间暴露在空气中，容易受到氧化的影响，导致接触网表面出现氧化层，从而影响接触网的导电性能。
二、应对策略1. 定期巡检和维护地铁运营方应制定相关的巡检计划和维护方案，对接触网进行定期的巡检和维护。
巡检人员应对接触网的状态进行全面的检查，对出现的问题进行及时的维修或更换，以确保接触网的正常运行。
2. 使用高质量的材料和技术在接触网的建设和维护过程中，应使用高质量的材料和先进技术，确保接触网的稳定性和耐久性。
通过科学的技术手段和方法，可以有效预防和减少接触网的故障发生。
3. 加强设备监控地铁运营方应加强对接触网设备的监控，及时发现设备的异常情况，并采取相应的应对措施。
可以利用现代化的监控设备，对接触网的运行状态进行实时监测和分析，及时发现问题并进行处理。
4. 增加备用设备地铁运营方应准备足够的备用设备，以备接触网设备出现故障时的紧急替换或修复。
地铁接触网的常见故障及应对策略分析
地铁接触网的常见故障及应对策略分析地铁接触网是地铁系统中重要的组成部分，它为电力系统提供供电，并通过接触网与列车间进行传输。
然而，由于接触网的重要性和复杂性，很容易出现各种故障。
针对这些常见故障，需要采取适当的应对策略，以确保地铁系统的安全和正常运行。
1. 接触网脱落接触网脱落是接触网故障的常见问题，它会导致列车停运，影响乘客的出行体验。
出现接触网脱落的原因可能是由于侵入轨道的其他物体被挂在接触线上，或者是坏天气（如大风、强雨等）导致的损坏。
针对接触网脱落，应当有专业的维修工人尽快进行检查和处理。
同时，应建立完善的预警机制，及时发现接触网出现问题，并向乘客发布相关通知，以避免安全事故的发生。
2. 高温天气导致的故障在高温天气下，由于接触网受热膨胀引起的不良影响，接触网很容易出现故障，如接触线脱落、接触块熔化等。
对于这种情况，应采取降温措施，例如增加接触网散热量、采用高温绝缘材料等。
针对高温天气下的不可控因素，还可以增加供电线路和接触块的保护维护频率，及时发现和处理问题，确保地铁的正常运行。
3. 撞击导致的故障地铁运行过程中，如果有其他物体或车辆撞击接触网，会导致接触网形变和故障。
此时，需要立即停止列车，并进行检查和处理。
为了避免撞击事件的发生，应加强地铁设备和接触网的保护，加强安保措施，并加强对驾驶员和乘客的安全教育和宣传。
4. 维修和检查不当导致的故障当地铁运行过程中需要进行维修和检查时，如果操作不当，例如工作人员切断供电后未及时恢复供电，会导致接触网出现故障。
因此，在维修和检查时应该加强操作人员的培训和管理，并确保程序的统一性和规范性。
此外，还应加强维修设备的管理，确保维修设备正常工作。
综上所述，地铁接触网的常见故障是不可避免的，正常运行的关键在于及时有效地应对。
针对不同故障，我们应该采取不同策略，建立完善的管理制度和安全预警机制，在不断提高管理水平的同时，保障乘客的运输安全和舒适性。
地铁接触网的常见故障及应对策略
地铁接触网的常见故障及应对策略地铁接触网是地铁系统中不可或缺的部分，它承担着向地铁列车供电的重要任务。
由于长期运行和环境因素等原因，地铁接触网常常出现各种故障，给地铁运营带来不小的影响。
及时发现并应对地铁接触网的故障，是确保地铁系统安全、高效运行的重要工作之一。
本文将针对地铁接触网的常见故障及应对策略进行详细介绍，以帮助相关工作人员更好地做好故障应对工作。
一、常见故障类型1. 接触网断线接触网断线是指接触网的导线出现断裂或脱落的情况。
这种故障可能发生在接触网上空的吊挂设备上，也可能发生在接触网的绝缘支柱或连接件上。
2. 接触网打滑接触网在潮湿天气或雨雪等恶劣环境下，接触线路可能出现漏电或断电现象，导致接触网打滑。
3. 接触网接触不良接触网与地铁车辆受电弓的接触不良，可能导致电力传输不畅，影响列车的正常运行。
4. 接触网燃烧长期使用或者接触网老化等原因可能导致接触网燃烧，给地铁系统带来安全隐患。
二、应对策略1. 接触网断线当出现接触网断线故障时，第一时间必须暂停列车运行，并通知相应维护人员前往现场查找故障点。
维修人员要及时到达现场，对断线处进行维修。
在维修期间，应采取临时供电措施，以确保地铁系统能够正常运行。
维修完毕后，需要对维修部位进行检测，确保接触网正常，列车安全运行。
2. 接触网打滑接触网打滑常常发生在潮湿天气或雨雪天气下，此时必须立即采取应对措施，如增加接触网维护保养频次，在恶劣天气条件下及时进行清洗和除冰处理等。
在列车运行中，应加强驾驶员对接触网情况的观察，一旦发现接触网打滑情况，应及时报告相关部门进行维修处理。
3. 接触网接触不良接触网与地铁车辆受电弓的接触不良情况，一旦发现，需要及时停止列车运行，并派遣维修人员进行检修。
对于接触不良导致的电力传输不畅问题，维修人员需及时调整受电弓的接触角度和压力，确保接触良好。
4. 接触网燃烧当接触网出现燃烧情况时，必须迅速采取灭火措施，避免事故扩大。

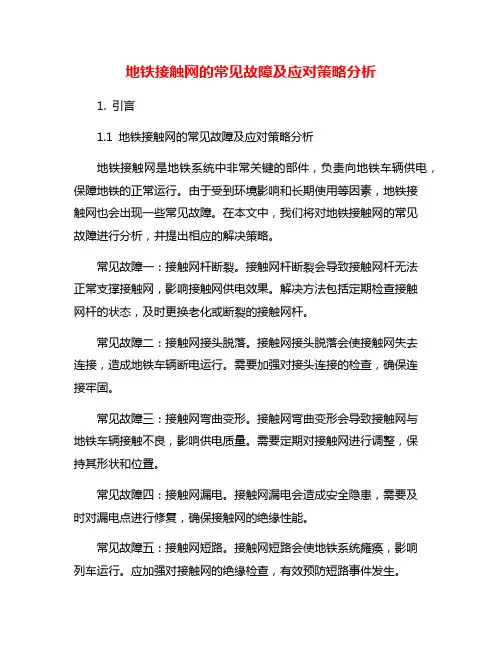

地铁接触网的常见故障及应对策略分析
地铁接触网的常见故障及应对策略分析1. 引言1.1 地铁接触网的常见故障及应对策略分析地铁接触网是地铁系统中非常关键的部件，负责向地铁车辆供电，保障地铁的正常运行。
由于受到环境影响和长期使用等因素，地铁接触网也会出现一些常见故障。
在本文中，我们将对地铁接触网的常见故障进行分析，并提出相应的解决策略。
常见故障一：接触网杆断裂。
接触网杆断裂会导致接触网杆无法正常支撑接触网，影响接触网供电效果。
解决方法包括定期检查接触网杆的状态，及时更换老化或断裂的接触网杆。
常见故障二：接触网接头脱落。
接触网接头脱落会使接触网失去连接，造成地铁车辆断电运行。
需要加强对接头连接的检查，确保连接牢固。
常见故障三：接触网弯曲变形。
接触网弯曲变形会导致接触网与地铁车辆接触不良，影响供电质量。
需要定期对接触网进行调整，保持其形状和位置。
常见故障四：接触网漏电。
接触网漏电会造成安全隐患，需要及时对漏电点进行修复，确保接触网的绝缘性能。
常见故障五：接触网短路。
接触网短路会使地铁系统瘫痪，影响列车运行。
应加强对接触网的绝缘检查，有效预防短路事件发生。
针对以上常见故障，地铁管理部门需要采取相应的应对策略。
首先是定期检查和维护接触网，确保其正常运行。
其次是加强对接触网设备的监控和预警，提前发现并处理潜在故障。
最后是提高接触网设备的耐久性和可靠性，减少故障发生的可能性。
地铁接触网的正常运行对于地铁系统的安全和稳定至关重要。
通过有效的预防和应对措施，可以减少接触网故障的发生，确保地铁运行的顺畅性和安全性。
2. 正文2.1 常见故障一：接触网杆断裂接触网杆断裂是地铁接触网常见的故障之一，可能会导致接触网失去支撑，影响地铁系统的正常运行。
接触网杆断裂通常是由于老化、材料质量不达标或外部冲击等原因造成的。
一旦接触网杆断裂，会导致线路停电、列车无法正常供电等问题，给地铁运营带来严重影响。
为了有效预防和应对接触网杆断裂故障，可以采取以下措施：定期检查接触网杆的状态，包括外观检查、材质检测等，确保接触网杆处于良好状态。
地铁车辆段股道接触网异常电压分析
地铁车辆段股道接触网异常电压分析一、问题描述地铁车辆段股道中存在着接触网异常电压问题，对列车运行安全和接触网寿命造成严重影响。
因此需要对其进行分析和处理，以保证地铁的安全运行。
二、问题分析1. 异常电压的原因分析（1）运行列车电流过大：大型铁路电气化列车的牵引电机功率较大，因此会对接触网产生较大的电流负荷。
一旦超过了接触网的承载能力，就会产生异常电压。
（2）接触网整流效应不良：接触网上的列车经过一段距离后，往往会出现电压的峰谷波动，这是由于接触网的电压值受运行列车数量的影响，且列车间隔和速度的不同也会对电压值产生一定影响，因此在这种情况下需要考虑接触网整流效应的情况。
（3）接触网地阻值变化：接触网的地电阻值发生了变化，因此会影响电抗器的运作，从而导致接触网电压异常。
（1）对列车运行造成影响：异常电压会影响列车的运行速度和行驶平稳性，从而影响列车的运行安全。
（2）对接触网寿命造成影响：异常电压会导致接触网寿命缩短，增加维修成本。
（3）对线路质量造成影响：异常电压会对线路质量和电路保护装置造成影响，从而影响线路安全运行。
三、处理措施1. 加强接触网巡检：加强对接触网的巡检和监测，及时发现和处理问题，保证车辆运行安全。
2. 增加电流负荷监测：对接触网上的列车电流负荷进行监测和控制，防止电流超载，保证接触网的正常运行。
3. 对接触网整流效应进行研究：仔细研究接触网整流效应的影响因素和机理，通过技术手段和管理手段减少其影响，提高接触网的运行质量。
4. 接触网地电阻监测：加强接触网地电阻值的监测和维护，及时处理地电阻值异常问题，保证接触网的正常运行。
5. 加强线路质量控制：通过加强线路质量控制，对线路进行维护和改善，防止异常电压的发生。
地铁接触网的常见故障及应对策略分析
地铁接触网的常见故障及应对策略分析地铁接触网是地铁运行的重要设备，其故障直接影响地铁运行的安全性、稳定性和效率。
本文将分析地铁接触网的常见故障及应对策略。
地铁接触网的常见故障包括线路短路、线路跳闸、绝缘子损坏、线缆断裂等。
这些故障主要原因有：天气原因（如雷电、大风、暴雨等）、设计或施工缺陷、设备老化等。
针对这些故障，我们可以采取以下应对策略：定期的维护检修非常重要。
通过定期的巡检、清洗并及时修复损坏的设备和部件，可以及时发现和解决潜在的故障点，保证接触网的正常运行。
定期的维护检修也可以延长设备的使用寿命，减少故障的发生。
加强设备的更新换代。
接触网是地铁系统中较为脆弱的部分，因此需要加强对设备的更新换代。
新型的接触网设备通常具有更好的保护性能和抗干扰能力，能够更好地应对天气原因和设备老化导致的故障。
及时推进设备的技术更新换代，可以提高接触网的可靠性和稳定性。
加强设备的监控和维修能力也是非常重要的。
监控系统可以实时监测接触网的运行状态，如电流、电压等参数指标，及时发现异常情况并进行处理。
对于突发故障，需要设立专门的维修队伍，能够迅速响应并有效地处理故障，以缩短地铁运行的中断时间。
建立完善的故障排查和备件管理体系也是必要的，以提高维修效率和准确性。
加强人员培训和应急演练。
地铁接触网的故障处理需要具备一定的技术和操作能力，因此需要加强人员的培训。
培训内容包括接触网的结构和原理、设备的操作和维修、故障排查和处理等。
定期进行应急演练，以提高人员应对突发故障的能力和反应速度。
地铁接触网的常见故障及应对策略有：定期的维护检修、设备的更新换代、加强设备的监控和维修能力、加强人员培训和应急演练等。
通过有效的预防措施和应对策略，可以降低地铁接触网故障的发生率，保证地铁系统的安全、稳定运行。
地铁接触网的常见故障及应对策略
地铁接触网的常见故障及应对策略地铁接触网是地铁系统中非常重要的设施之一，它负责为地铁列车提供电能，并保障列车正常运行。
由于接触网处于室外，暴露在环境之中，并且需要长时间运行，因此它也面临着各种各样的故障问题。
针对这些常见的故障问题，地铁运营方需要有一套有效的应对策略，以保障地铁的正常运行和乘客的安全。
下面将就地铁接触网的常见故障及应对策略进行详细讨论。
一、常见故障及应对策略1. 接触网脱线接触网脱线是地铁接触网常见的故障之一，通常是由于接触网杆杆基腐蚀严重、接触网索覆冰及积尘过多、接触网及重特大货车行经等所导致。
一旦接触网脱线，可能会对列车运行造成影响，甚至引发安全事故。
针对接触网脱线问题，地铁运营方需要制定以下应对策略：（1）加强定期检查与维护：定期对接触网杆基进行检查，发现腐蚀严重的需要及时更换；及时清理积冰和积尘，减少对接触网的影响；加强对重特大货车的通行管控，减少对接触网的挤压。
（2）建立预警机制：建立接触网脱线的预警机制，通过监测设备对接触网状态进行实时监控，发现异常情况及时将其报警，以便及时采取措施避免脱线发生。
（3）开展紧急处置演练：定期组织相关人员进行紧急处置演练，提高应对接触网脱线事件的应急处置能力。
接触网断丝是地铁接触网的另一种常见故障，通常是由于材料老化、金属疲劳等原因导致。
一旦发生接触网断丝，可能会导致列车与供电系统失去连接，使列车无法正常运行。
（1）定期检查与维护：定期对接触网进行全面检查，及时发现断丝情况并进行更换维修。
（2）提前预警：建立接触网断丝的监测预警系统，及时发现断丝情况并进行修复。
（3）加强技术培训：加强相关维护人员的技术培训，提升其对接触网维护的专业能力，保障接触网的正常运行。
3. 接触网杆倾斜（2）加固接触网杆基：对于老化严重的接触网杆基，需要加固处理，增强其承载能力，避免倾斜情况发生。
以上仅仅是地铁接触网常见故障及应对策略的一部分，针对不同的故障问题，地铁运营方还需要根据具体情况制定相应的应对策略，以保障地铁的正常运行和乘客的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁列车233车接触网失压故障分析
摘要】本文通过对深圳地铁2号线233车正线接触网失压的故障分析，对受电弓在线检测系统的数据进行检验分析，从受流的状态对故障时大电流深入进行剖析，重点提出天海受电弓的缺陷问题，为受电弓的换型提供参考。
【关键词】受电弓；在线检测；电流分析；导流线
1、概述
深圳地铁2号线列车受电弓采用天海受电弓，每个受电弓安装4根碳滑板。
正线接触网采用刚性接触网，出入段线及段内采用柔性接触网。
2、故障调查分析
2.1、故障经过
01503次233车福田下行保安发现出站时接触网冒火花，列车继续运行至侨香下行进站时，接触网瞬间无网压后自动恢复，站内停妥后司机重合高断正常。
侨香站有乘客反映2车厢有烧焦味，列车清客下线。
2.2、故障调查
本次接触网无网压故障的原因为2332车受电弓导流线安装螺栓烧断、导流线垂落，对车顶放电所致，具体分析如下：
2.2.1、列车故障诊断数据分析
查看MAVIS数据，故障时刻列车失压后，报“空调紧急通风逆变器激活”及逆变模块的相过流故障（列车失压的伴随故障），未见其他故障信息。
2.2.2、列车监测照片分析
查看湾厦上行监测照片， 21：35分时列车受电弓状态良好，次日07：07分时2332车受电弓第3、4根碳滑板一位侧2根导流线已垂落，由此可以推断2332车在8：19-8：34之间（即故障时间段），在福田-侨香下行时，受电弓碳滑板导流线最多只有6根在正常状态。
3、列车检查及试验情况
3.1、正线检查情况
安托山存车线进行列车功能检查，受电弓升降弓、高断分合功能正常。
因存车线条件限制，未对车底箱体及受电弓进行检查。
列车空车从安托山存车线回蛇口车辆段过程中无异常。
3.2、库内检查情况
检查车底高压箱内高速断路器、电抗器、接触器模块、逆变模块、外部电抗器及其连接铜排等外观良好，无放电痕迹；对主电路回路进行绝缘测试，测试结果正常。
检查2车受电弓发现，弓头6根导流线与上框架连接端的安装螺栓均熔断，仅有受电弓第1、2根碳滑板的一位侧2根导流线还处于连接位置，其旁边的平衡杆两端关节轴承及安装铰链均严重烧损，弓角二位侧车顶平台前端及绝缘子有放电痕迹。
3.3、接触网检查情况
对香梅北～安托山下行区间进行接触网巡检，未见异常。
4、故障原因分析
2332车第3、4根碳滑板的一位侧导流线的DT铜接线鼻子(DT35mm2)与上框架的安装接触面接触不良，导致严重发热氧化，致使DT铜接线鼻子的安装螺栓熔断。
在后续的运行中，其余3组导流线因无法满足列车正常的载流量而过流、导致安装螺栓熔断，平衡杆成为导电体而严重烧蚀。
列车运行过程中导流线晃动，使得落下的导流线与车体放电拉弧，接触网跳闸。
4.1、基本尺寸及测量
受电弓落弓高度：正线接触网正常导高4040mm，最低导高4000mm；受电弓在正线升弓状态情况下，碳滑板离车顶地板高度分别为：正常600mm、最低560mm，如图1所示。
弓角导流线长度：400mm，1号碳滑板距离平台前端的水平距离是140mm，碳滑板间距是2mm，1号和2号碳滑板间距是18.5mm，1号碳滑板接线螺栓距离平台前端最小距离为254mm。
4.2、检查结论
1号和2号碳滑板导流线垂落，在列车运行中产生晃动，存在接触平台前端的可能。
导流线脱落下垂端与绝缘子距离至少有150mm，其不会与绝缘子接触而导致放电。
4.3、列车电流分析
深圳地铁2号线静态下列车的额定总功率P约为2*（220+25）=490KW，列车的额定总电流约为490/1.5= 327A；列车动态下额定总功率Pe约690*4+490=3250KW，额定运行电流Ie约为3250/1.5=2167A；每一个受电弓正常的载流量是：2167/2=1083.5A。
每根受电弓弓头导流线截面积为35mm2，额定电流175A。
受电弓导流线等效电路分析（图2导流线1-1解释为第一根碳滑板1位侧，以此类推）
a.受电弓正常受流状态
4.4、接触网录波数据分析
233车在侨香下行站录波数据（图7）为7600A（正常保护电流5000A），接触网跳闸，导流线（1-2）与车顶平台碰壳接地。
5、措施与建议
对受电弓导流线进行重点普查，开展天海受电弓换型项目的研究。
