lcd1602显示原理,LCD1602液晶显示器的分类有哪些？
lcd1602 显示原理，LCD1602 液晶显示器的分类有哪
些？
LCD1602 是一种工业字符型液晶，能够同时显示16x02 即32 个字符。
LCD1602 液晶显示原理LCD1602 液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
1602 液晶也叫1602 字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7 或者5X11 等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用。
正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。
1602LCD 是指显示的内容为16X2，即可以显示两行，每行16 个字符液晶模块（显示字符和数字）。
市面上字符液晶大多数是基于
HD44780 液晶芯片的，控制原理是完全相同的，因此基于HD44780 写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
LCD1602及其控制器的基本显示方法
LCD1602及其控制器的基本显⽰⽅法LCD显⽰及键盘⽤法LCD1602及其控制器的基本显⽰⽅法向LCD输⼊的数据为ASCII码,需要通过数码扫描依次送到LCD显⽰，下⾯介绍LCD 控制器IP核LCD16X2A及其相关程序。
逻辑符号如下图：U_lcd_ctrl模块即为该控制器核在AltiumDesinger原理图中的符号表⽰。
其作⽤是接受前⾯⽤户⾃⼰的逻辑单元送来的ASCII码数据和控制信号，然后与外部的LCD显⽰器通讯，显⽰相应字符。
数据总线使⽤输⼊输出分离模式，IP核后⾯需要增加双向BUF控制单元（U8）。
L CD控制器端⼝说明如下：⽤户控制逻辑接⼝：CLK：控制器⼯作时钟，上升沿有效RST：复位信号，⾼电平有效DA TA[7..0]：ASCII码数据总线ADDR[3..0]：字符在LCD屏幕上的地址（共两⾏，每⾏16个字符）ADDR=“0000”~“1111”对应每⾏的第0~15个字符LINE：LCD1602屏幕上的⾏选择信号，LINE=0时数据在第⼀⾏显⽰，LINE=1时数据在第⼆⾏显⽰BUSY：控制器忙信号，数据未显⽰稳定时BUSY=1；反之为0STROBE：数据输⼊有效使能，⾼电平有效LCD显⽰器接⼝：LCD_E：LCD显⽰器使能LCD_RW：LCD读写⽅向控制LCD_RS：LCD命令，数据选择LCD_DA TA_TRI：LCD数据⾼阻态控制LCD_DA TAO：LCD数据输出总线LCD_DA TAI：LCD数据输⼊总线控制器⼯作原理如下：A 控制器复位当RST信号有效时（⾼电平），控制器进⼊LCD复位与初始化操作，此时，BUSY信号持续⾼电平，表⽰控制器忙，LCD不能进⾏⽤户请求的操作。
RST信号由⾼变低后的⼤约80us之后，LCD控制器初始化完成，可以响应⽤户的操作请求，此时，BUSY信号变低。
LCD处于显⽰模式。
B 字符显⽰上电后的LCD必须初始化⼀次，之后LCD控制器停留于“WAIT FOR DA TA”状态。
LCD1602使用手册-中文详细版
图1再来一张它的背面的，如图2所示：图2图3图4二．基本操作LCD1602的基本操作分为四种：1. 读状态：输入RS=0，RW=1，E=高脉冲。
输出：D0—D7为状态字。
2. 读数据：输入RS=1，RW=1，E=高脉冲。
输出：D0—D7为数据。
3. 写命令：输入RS=0，RW=0，E=高脉冲。
输出：无。
4. 写数据：输入RS=1，RW=0，E=高脉冲。
输出：无。
读操作时序图(如图5)：图5写操作时序图(如图6)：图6时序时间参数(如图7)：图7三．DDRAM、CGROM和CGRAMDDRAM(Display Data RAM)就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下(如图8)：图8DDRAM相当于计算机的显存，我们为了在屏幕上显示字符，就把字符代码送入显存，这样该字符就可以显示在屏幕上了。
同样LCD1602共有80个字节的显存，即DDRAM。
但LCD 1602的显示屏幕只有16×2大小，因此，并不是所有写入DDRAM的字符代码都能在屏幕上显示出来，只有写在上图所示范围内的字符才可以显示出来，写在范围外的字符不能显示出来。
这样，我们在程序中可以利用下面的“光标或显示移动指令”使字符慢慢移动到可见的显示范围内，看到字符的移动效果。
前面说了，为了在液晶屏幕上显示字符，就把字符代码送入DDRAM。
例如，如果想在屏幕左上角显示字符‘A’，那么就把字符‘A’的字符代码41H写入DDRAM的00H地址处即可。
至于怎么写入，后面会有说明。
那么为什么把字符代码写入DDRAM，就可以在相应位置显示这个代码的字符呢？我们知道，LCD1602是一种字符点阵显示器，为了显示一种字符的字形，必须要有这个字符的字模数据，什么叫字符的字模数据，看看下面的这个图就明白了(如图9)。
图9上图的左边就是字符‘A’的字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。
从而显示出‘A’这个字形。
LCD1602按键盘输入显示
名称：LCD1602论坛：编写：shifang日期：2009.5修改：无内容：通过矩阵键盘输入，依次显示0-F16中字符引脚定义如下：1-VSS 2-VDD 3-V0 4-RS 5-R/W 6-E 7-14 DB0-DB7 15-BLA 16-BLK------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义#include<intrins.h>sbit RS = P2^4; //定义端口sbit RW = P2^5;sbit EN = P2^6;#define RS_CLR RS=0#define RS_SET RS=1#define RW_CLR RW=0#define RW_SET RW=1#define EN_CLR EN=0#define EN_SET EN=1#define DataPort P0#define KeyPort P1unsigned char code dofly_code[]={'0','1','2','3','4','5','6','7','8','9','A','B','C','D','E','F'};//转换成液晶显示的字符/*------------------------------------------------uS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编,大致延时长度如下T=tx2+5 uS------------------------------------------------*/void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------mS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编void DelayMs(unsigned char t){while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------判忙函数------------------------------------------------*/ bit LCD_Check_Busy(void){DataPort= 0xFF;RS_CLR;RW_SET;EN_CLR;_nop_();EN_SET;return (bit)(DataPort & 0x80);}/*------------------------------------------------写入命令函数------------------------------------------------*/ void LCD_Write_Com(unsigned char com) {while(LCD_Check_Busy()); //忙则等待RS_CLR;RW_CLR;EN_SET;DataPort= com;_nop_();EN_CLR;}/*------------------------------------------------写入数据函数------------------------------------------------*/ void LCD_Write_Data(unsigned char Data) {while(LCD_Check_Busy()); //忙则等待RS_SET;EN_SET;DataPort= Data;_nop_();EN_CLR;}/*------------------------------------------------清屏函数------------------------------------------------*/void LCD_Clear(void){LCD_Write_Com(0x01);DelayMs(5);}/*------------------------------------------------写入字符串函数------------------------------------------------*/void LCD_Write_String(unsigned char x,unsigned char y,unsigned char *s) {if (y == 0){LCD_Write_Com(0x80 + x);}else{LCD_Write_Com(0xC0 + x);}while (*s){LCD_Write_Data( *s);s ++;}}/*------------------------------------------------写入字符函数------------------------------------------------*/void LCD_Write_Char(unsigned char x,unsigned char y,unsigned char Data) {if (y == 0){LCD_Write_Com(0x80 + x);}elseLCD_Write_Com(0xC0 + x);}LCD_Write_Data( Data);}/*------------------------------------------------初始化函数------------------------------------------------*/void LCD_Init(void){LCD_Write_Com(0x38); /*显示模式设置*/DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);DelayMs(5);LCD_Write_Com(0x38);LCD_Write_Com(0x08); /*显示关闭*/LCD_Write_Com(0x01); /*显示清屏*/LCD_Write_Com(0x06); /*显示光标移动设置*/DelayMs(5);LCD_Write_Com(0x0C); /*显示开及光标设置*/}/*------------------------------------------------按键扫描函数，返回扫描键值------------------------------------------------*/unsigned char KeyScan(void) //键盘扫描函数，使用行列反转扫描法{unsigned char cord_h,cord_l;//行列值中间变量KeyPort=0x0f; //行线输出全为0cord_h=KeyPort&0x0f; //读入列线值if(cord_h!=0x0f) //先检测有无按键按下{DelayMs(10); //去抖if((KeyPort&0x0f)!=0x0f){cord_h=KeyPort&0x0f; //读入列线值KeyPort=cord_h|0xf0; //输出当前列线值cord_l=KeyPort&0xf0; //读入行线值while((KeyPort&0xf0)!=0xf0);//等待松开并输出return(cord_h+cord_l);//键盘最后组合码值}}return(0xff); //返回该值}/*------------------------------------------------按键值处理函数，返回扫键值------------------------------------------------*/unsigned char KeyPro(void){switch(KeyScan()){case 0x7e:return 0;break;//0 按下相应的键显示相对应的码值case 0x7d:return 1;break;//1case 0x7b:return 2;break;//2case 0x77:return 3;break;//3case 0xbe:return 4;break;//4case 0xbd:return 5;break;//5case 0xbb:return 6;break;//6case 0xb7:return 7;break;//7case 0xde:return 8;break;//8case 0xdd:return 9;break;//9case 0xdb:return 10;break;//acase 0xd7:return 11;break;//bcase 0xee:return 12;break;//ccase 0xed:return 13;break;//dcase 0xeb:return 14;break;//ecase 0xe7:return 15;break;//fdefault:return 0xff;break;}}/*------------------------------------------------主函数------------------------------------------------*/void main(void){unsigned char i,j,num;LCD_Init();LCD_Write_Com(0x0F);//光标开，光标闪烁开LCD_Write_String(0,0,"Press the key !");while (1){num=KeyPro();if(num!=0xff){if((i==0)&&(j==0))//回到第一个字符时清屏LCD_Clear();//清屏LCD_Write_Char(0+i,0+j,dofly_code[num]);//依次显示输入字符i++;if(i==16)//如果第一行显示满，转到第二行{i=0;j++;if(j==2)//如果2行都显示满，清屏后重新从第一行显示{j=0;}}}}}。
单片机课程设计--1602LCD显示电话拨号键盘按键

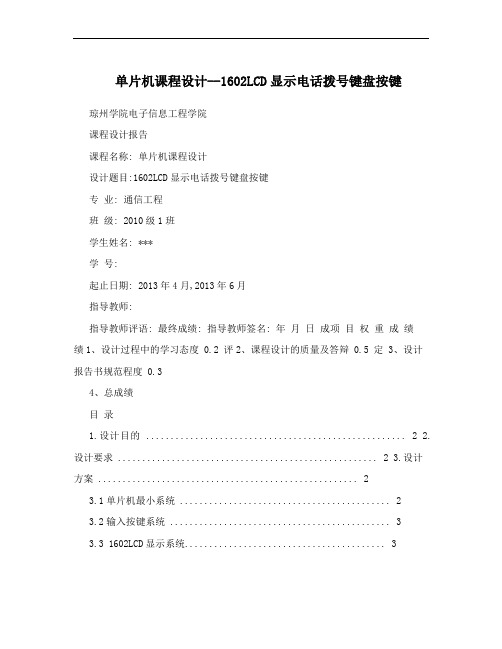

单片机课程设计--1602LCD显示电话拨号键盘按键琼州学院电子信息工程学院课程设计报告课程名称: 单片机课程设计设计题目:1602LCD显示电话拨号键盘按键专业: 通信工程班级: 2010级1班学生姓名: ***学号:起止日期: 2013年4月,2013年6月指导教师:指导教师评语: 最终成绩: 指导教师签名: 年月日成项目权重成绩绩1、设计过程中的学习态度 0.2 评2、课程设计的质量及答辩 0.5 定 3、设计报告书规范程度 0.34、总成绩目录1.设计目的 ..................................................... 2 2.设计要求 ..................................................... 2 3.设计方案 .. (2)3.1单片机最小系统 (2)3.2输入按键系统 (3)3.3 1602LCD显示系统 (3)3.4设计原理图 ............................................... 64.分析与编程 (7)4.1系统流程图 (7)4.2 LCD显示程序流程图 (7)4.3 设计程序 ................................................ 85.仿真 ........................................................ 146.在实现过程中遇到的问题及排除措施 ............................ 157.设计心得体会 ................................................ 16 参考文献 (16)1602LCD显示电话拨号键盘按键摘要:本设计以89C51单片机为核心，设计1602LCD显示电话拨号键盘按键，对按键输入系统，LCD1602的引脚功能、控制命令、读写时序进行了分析。
