边沟涵施工技术交底
边沟工程施工安全技术交底
边沟工程施工安全技术交底
交底内容：
一、工程概况
本合同段共有A型路堤边沟7072米。
A型路堤边沟采用C20混凝土现场浇注完成，边沟的具体规格尺寸见边沟设计图。
二、施工方法
(一) 开挖沟槽
由项目部测量人员实地测量放出边沟开挖线，挖掘机按线开挖。
开挖时施工队必须派专人在现场，根据图纸的要求并结合自己的现场需要来指挥挖掘机开挖。
同时测量人员用水准仪跟随测量，控制边沟底的设计高程。
(二)沟槽修整及报验
沟槽开挖完成后，即开始修整。
沟底及两帮和上口都要按要求挂线修整，使其线型顺表面平，沟底必须按照测量的标高平整，以保证沟底的纵坡使排水顺畅。
沟槽修整完成后，通知监理报检，监理检验合格后方可进行下道工序得施工。
(三)边沟的浇注
混凝土采用搅拌站集中拌合，然后用混凝土罐车运送到工地进行现场浇注。
施工队必须合理安排人员，做到混凝土运到现场后抓紧施工，坚决避免混凝土在现场停滞过久超过初凝时间被强制报废而造成损失。
现浇边沟每6米设置一道沉降缝，缝宽2厘米。
三、质量要求与控制
为保证质量边沟的浇注必须保证混凝土的
厚度，外观要求线型顺直表面平整并要及时覆盖养生膜进行养生。
根据图纸中的要求严格控制边沟规格尺寸，在工程结算时超设计的混凝土量不予结算。
四、安全
在施工中各施工人员必须遵守安全制度，坚决杜绝安全隐患以保证工程的顺利完成。
天津第二市政公路工程有限公司
林长高速公路第二合同段项目经理部
2011-9-18。
边沟施工技术交底
道路工程xxxx 有限责任公司施工技术交底方案边沟施工技术交底1 施工准备工作1.1复核设计图纸，不同的挖方高度采用不同的边沟型式，其中I型边沟用于一般路段，地下水富集路段，应于边沟下部碎砾石盲沟底部增设φ10带孔波纹管；II型边沟用于路堑边坡高度小于12m；纵向长度小于150m的挖方路段。
复核边沟的工程量、长度是否与设计相符。
1.2测量队测量放样已完成导线点、水准点复测及加密，满足施工放样精度及使用要符合求。
复测路基边坡坡比、路基宽度，路堑边沟边线等，如边坡不足，路基宽度不够，及时进行修整处理。
1.3物资部物资准备根据图纸复核数量，上报物资计划，提前购买并做好施工准备。
1.4施工班组人员准备考虑到施工进度，必须几个工点同时开工，现场施工必须确保管理人员2名、后勤员1名、工人60人。
1.5物资部机械准备I型边沟下部经设计变更由M7.5浆砌片石改为砼浇筑，I-1型改为C20素砼，I-2型改为C20片石砼施工。
为保障砼施工质量，砼由三工区搅拌站供应，现场需准备30振捣棒2根、铁铲10把、铁锹10把、地秤1台等。
挖掘机1台、装载机1台、自卸汽车1辆。
1.6工期安排路堑边沟施工总体工期为：2022年11月1日～2022年12月30日，共60天。
2施工工艺2.1施工放样在路基边坡坡比、路基宽度均满足设计要求后，方可进行边沟施工。
先由测量队逐桩精确测放出水沟内边线并加宽2cm打桩（放样宽度为12.27m），再由施工队用钢卷尺测出边沟外边线，并沿内、外边桩用石灰粉撒出边沟开挖边线。
待以上步骤完成后，方可进行下步沟槽开挖施工。
2.1沟槽开挖根据测放的边沟边线，采用油锤进行破碎，人工配合机械开挖，装载机、自卸汽车运输。
当沟槽开挖至距设计尺寸10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，施工班组自检，项目部质检员检验，然后请监理检验。
2.2 盲沟施工沟槽报检合格后，即可开始安设φ10带孔波纹管，波纹管之间连接采用黄色塑料胶布裹牢实，安放沟槽底中心，并用碎砾石回填至沟底标高。

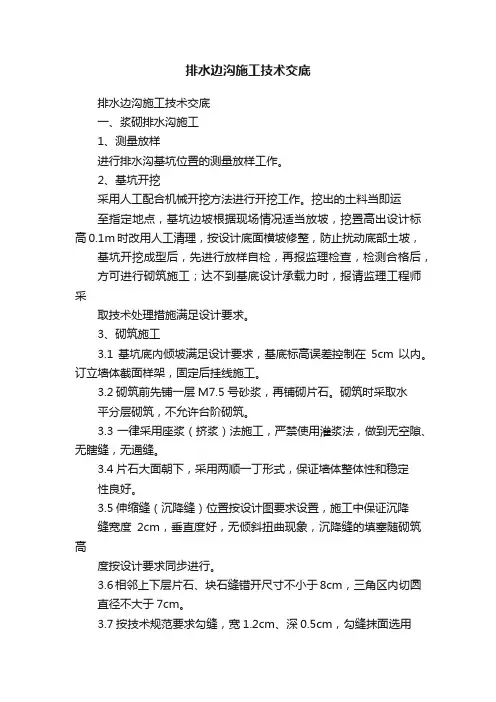

排水边沟施工技术交底
排水边沟施工技术交底排水边沟施工技术交底一、浆砌排水沟施工1、测量放样进行排水沟基坑位置的测量放样工作。
2、基坑开挖采用人工配合机械开挖方法进行开挖工作。
挖出的土料当即运至指定地点，基坑边坡根据现场情况适当放坡，挖置高出设计标高0.1m时改用人工清理，按设计底面横坡修整，防止扰动底部土坡，基坑开挖成型后，先进行放样自检，再报监理检查，检测合格后，方可进行砌筑施工；达不到基底设计承载力时，报请监理工程师采取技术处理措施满足设计要求。
3、砌筑施工3.1基坑底內倾坡满足设计要求，基底标高误差控制在5cm以内。
订立墙体截面样架，固定后挂线施工。
3.2砌筑前先铺一层M7.5号砂浆，再铺砌片石。
砌筑时采取水平分层砌筑，不允许台阶砌筑。
3.3一律采用座浆（挤浆）法施工，严禁使用灌浆法，做到无空隙、无瞎缝，无通缝。
3.4片石大面朝下，采用两顺一丁形式，保证墙体整体性和稳定性良好。
3.5伸缩缝（沉降缝）位置按设计图要求设置，施工中保证沉降缝宽度2cm，垂直度好，无倾斜扭曲现象，沉降缝的填塞随砌筑高度按设计要求同步进行。
3.6相邻上下层片石、块石缝错开尺寸不小于8cm，三角区内切圆直径不大于7cm。
3.7按技术规范要求勾缝，宽1.2cm、深0.5cm，勾缝抹面选用M10砂浆抹面。
3.8 砌筑过程中，随砌筑高度每15cm进行一次回填作业，回填料选用砂砾石或碎石土，采用小型夯实机具或压路机分层夯实或碾压，其压实度达到96％。
3.9分段砌筑完成、待砂浆初凝后，墙顶覆盖草垫或塑料膜洒水养生7-14d。
为保证砂浆强度达到设计要求，必须每天洒水5-8次。
4、施工过程检查片石质量检查、砌体质量检查，几何尺寸检查、饱满程度检查等，对不符合要求的砌体一律返工或清理出场，消灭质量隐患。
浆砌排水沟实测项目（一）准备工作1、根据设计图纸计算出各段蝶形边沟的沟底高程，尤其注意缓和超高段沟底高程与路肩设计标高之间的关系，务必保证沟底高程与路线纵坡一致2、施工防样，确定边沟的平面位置和高程；（二）基坑开挖基坑断面尺寸符合设计要求，排水坡度正确，经自检合格后报请监理工程师检查，认定合格后方可进行渗沟的施工和浆砌片石砌筑。
公路土质边沟施工技术交底
公路土质边沟施工技术交底
类型：工程技术类编号：D-04
开挖过程中和开挖后对高程、坡度进行测量和复核，不允许超挖；开挖应保证上口、下口宽度、坡度、深度满足设计要求；
开挖过程完成后，使原有排水沟和新建纵、横向排水沟斜街平顺，保证流水畅通；（4）修整
对局部坡面和沟底不平整处，采用挖掘机配合人工修整；成型断面线型平顺、美观。
（5）检查验收
分段开挖成型后，对高程、宽度及坡度等进行验收，各项指标应满足设计图纸要求。
六、施工质量控制措施
（1）施工前，组织技术人员和施工工人熟悉图纸，并做好技术交底工作。
（2）严格按照图纸施工，开挖开口线准确放样，确保控制在规范要求的范围内；
（3）定期组织职工进行质量学习，根据作业内容，学习相关的工程质量措施；
（4）开挖过程中，测量人员进行测量校核和检查，对出现的问题及时纠正处理，保证断面尺寸，线性平顺；
七、交通管理计划
7.1临时交通控制示意图
7.2临时交通控制过程。
边沟施工安全技术交底
边沟施工安全技术交底施工单位：未提供施工部位：未提供交底内容：一、边沟施工过程注意事项1.进入施工现场的人员必须正确佩戴合格的安全帽，并系好下颚带，锁好带扣。
不得穿拖鞋上班，也不得在酒后作业。
2.新进场的作业人员必须首先参加入场安全教育培训，并在考试合格后方可上岗。
未经教育培训或考试不合格者，不得上岗作业。
3.从事特种作业的人员必须持证上岗，严禁无证操作，并禁止操作与自己无关的机械设备。
4.严禁工人在边沟边上嬉戏打闹，也严禁翻越或拆除边沟的临边防护。
5.夜间施工必须具备充足的照明条件，严禁在现场生火取暖，夜间施工工人应配备反光背心。
6.建筑材料和构件要堆放整齐稳妥，不得过高。
7.危险区域必须有明显标志，并采取防护措施。
夜间要设红灯示警。
8.任何人不得向下或向上乱丢材料、物品、垃圾、工具等。
不得随意开动一切机械。
操作时思想要集中，不得开玩笑或做私活。
施工单位：XXX施工部位：大邑至新津快速通道建设项目交底内容：一、机械作业1.施工前应全面检查机械，发现问题及时解决。
检查后要进行试运转，严禁带病作业。
机械操作必须遵守安全技术操作要求，由专人操作，并加强机械的维护保养，保证机械各项设备和零部件的正常使用。
2.挖掘机及吊车工作时，必须有专人指挥，并且在其工作范围内不得站人。
3.手推车装运物料时，应注意平稳，掌握重心，不得猛跑或撒把溜放。
4.工具用好后要随时装入工具袋。
5.在操作中，应坚守工作岗位，严禁酒后操作。
6.特殊工种（电工、焊工、各种机动车辆司机等）必须经过有关部门专业培训考试合格后，方可独立操作。
7.施工现场禁止穿拖鞋、高跟鞋、赤脚和易滑、带钉的鞋和赤膊操作。
二、用电安全1.现场施工用电应采用TN-S系统，做到“三级配电、二级保护”。
每台电气设备应用各自的开关箱，严禁用同一开关箱直接控制二台及二台以上的用电设备（含插座）。
全部供电线路必须有系统的架设，从配电箱接出的照明、电动小工具线路应采用电缆离地架设。

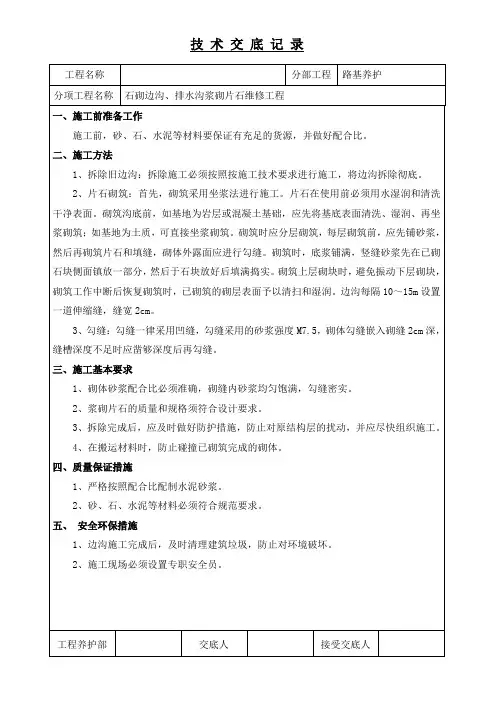

边沟施工技术交底
三、施工基本要求
1、砌体砂浆配合比必须准确，砌缝内砂浆均匀饱满，勾缝密实。
2、浆砌片石的质量和规格须符合设计要求。
3、拆除完成后，应及时做好防护措施，防止对原结构层的扰动，并应尽快组织施工。
4、在搬运材料时，防止碰撞已砌筑完成的砌体。
四、质量保证措施
1、严格按照配合比配制水泥砂浆。
2、砂、石、水泥等材料必须符合规范要求。
五、安全环保措施
1、边沟施工完成后，及时清理建筑垃圾，防止对环境破坏。
2、施工现场必须设置专职安全员。
一、施工前准备工作
施工前，砂、石、水泥等材料要保证有充足的货源，并做好配合比。
二、施工方法
1、拆除旧边沟：拆除施工必须按照按施工技术要求进行施工，将边沟拆除彻底。
2、片石砌筑：首先，砌筑采用坐浆法进行施工。片石在使用前必须用水湿润和清洗干净表面。砌筑沟底前，如基地为岩层或混凝土基础，应先将基底表面清洗、湿润、再坐浆砌筑；如基地为土质，可直接坐浆砌筑。砌筑时应分层砌筑，每层砌筑前，应先铺砂浆，然后再砌筑片石和填缝，砌体外露面应进行勾缝。砌筑时，底浆铺满，竖缝砂浆先在已砌石块侧面镇放一部分，然后于石块放好后填满捣实。砌筑上层砌块时，避免振动下层砌块，砌筑工作中断后恢复砌筑时，已砌筑的砌层表面予以
边沟工程技术交底方案
边沟工程技术交底方案一、前言边沟是指道路两侧的排水设施，主要用于收集和排除道路两侧的雨水和污水。
边沟工程是道路工程中重要的一部分，对道路的排水和保护起着至关重要的作用。
边沟工程的施工需要严格按照规范进行，本文将对边沟工程的技术交底方案进行详细的阐述，以确保施工质量和安全。
二、边沟工程的施工前准备1. 人员准备：施工前需进行必要的人员配置，包括施工队长、技术员、操作工等，确保施工人员具备相关的技术和安全知识。
2. 设备准备：需要准备好边沟施工所需的设备和工具，包括挖掘机、卡车、测量仪器、手工具等。
3. 材料准备：需要准备好边沟施工所需的材料，包括水泥、砂石、水泥搅拌机等。
三、边沟工程的施工过程1. 现场勘察：在施工前需要对边沟工程的施工现场进行勘察，确认边沟的位置、长度、宽度等，并对现场的地形和地势进行合理的分析，为后续的工作提供基础数据。
2. 边沟标线：根据勘察的结果，对边沟的位置、长度和宽度进行标线，确保施工的准确性和规范性。
3. 边沟挖掘：根据标线的位置，使用挖掘机进行边沟的挖掘工作，确保边沟的深度、宽度和斜度符合设计要求。
4. 边沟排水：在挖掘完成后，需对边沟进行清理和排水处理，确保边沟内没有多余的积水和杂物。
5. 边沟支护：在边沟挖掘完成后，需对边沟的侧壁进行支护，使用专用的支护材料和工艺进行支护，确保边沟的侧壁不会发生坍塌。
6. 边沟填筑：在边沟的支护工作完成后，需对边沟进行填筑，使用适当的材料和工艺进行填筑，确保边沟的结构稳固和坚实。
7. 表面修整：在填筑完成后，需对边沟进行表面的修整和整齐，确保边沟的美观和通畅。
8. 检查验收：施工完成后需对边沟进行检查验收，并确认边沟的质量和安全符合相关规范和要求。
四、施工安全和质量控制1. 施工安全：在施工过程中需严格遵守施工安全要求，保证施工人员的安全和施工现场的安全。
同时需对施工现场进行必要的安全防护和标示，确保施工过程中的安全。
2. 施工质量：在施工过程中需严格遵守相关的施工规范和要求，确保施工质量达到设计要求，同时需对施工过程进行严格的质量控制和检验，确保施工的质量和可靠性。
道路工程边沟安全技术交底模板
一、交底目的为确保道路工程边沟施工过程中的安全，明确施工过程中的安全注意事项和操作规范，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本安全技术交底适用于道路工程边沟施工过程中的所有作业人员。
三、交底内容1. 施工现场安全规定（1）进入施工现场必须佩戴安全帽，穿着合适的劳动防护用品。
（2）施工区域应设置安全警示标志，非施工人员禁止入内。
（3）施工过程中，应遵守施工现场的安全规章制度，服从现场管理人员的指挥。
2. 边沟施工安全注意事项（1）施工前，应对施工现场进行勘察，了解地质条件、水文情况，确保施工安全。
（2）挖掘边沟时，应从沟底开始向上挖掘，避免坍塌事故发生。
（3）挖掘过程中，发现地质条件异常，应立即停止施工，并报告上级领导。
（4）挖掘深度超过2米时，应设置安全防护设施，如护栏、安全网等。
（5）挖掘过程中，严禁在沟壁上作业，避免发生高处坠落事故。
（6）挖掘过程中，应保持沟壁的稳定性，防止坍塌。
3. 边沟施工操作规范（1）放样：根据设计图纸，准确放样边沟位置、尺寸和坡度。
（2）开挖：严格按照设计要求进行开挖，确保沟底、沟壁的尺寸和坡度。
（3）基础处理：对沟底进行夯实，确保基础稳定。
（4）排水设施安装：按照设计要求安装排水设施，确保排水畅通。
（5）砌筑：严格按照规范进行砌筑，确保砌体质量。
（6）回填：回填材料应符合设计要求，分层夯实，确保压实度。
4. 边沟施工安全措施（1）加强施工人员安全教育培训，提高安全意识。
（2）现场设置安全警示标志，提醒施工人员注意安全。
（3）施工现场配备必要的安全防护设施，如安全网、护栏等。
（4）定期对施工现场进行安全检查，发现问题及时整改。
四、交底要求1. 施工单位应将本安全技术交底内容向所有施工人员进行宣贯。
2. 施工人员应认真学习并掌握本安全技术交底内容，严格遵守操作规范。
3. 施工过程中，如发现安全隐患，应立即停止施工，并及时报告上级领导。
4. 施工单位应定期对施工人员进行安全技术交底，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
表C2-1
编号
工程名称交底日期2017年8月21日
施工单位分项工程
名称
边沟涵
交底
提要
沟槽开挖、砂基础、管涵安装、洞口浆石、台背回填
交底内容：
1、工程概况：
本工程边沟涵新建2-1.5m钢筋混凝土圆管边沟涵5道、1-1.0m钢筋混凝土圆管涵边沟涵50道，保留利用2-1.5m钢筋混凝土圆管涵6道。
边沟涵基础采用砂垫层，端墙强身、端墙基础、洞口铺砌和截水墙采用M7.5浆砌片石，缘石、翼墙身和翼墙基础采用C25砼。
洞身工程采用HPB400钢筋和HPB300钢筋。
2、方案工艺：
（1）施工工艺：
施工准备→施工测量放样→基坑开挖→夯铺砂砾基础垫层→涵管安装→涵管接口→砂基包封→铺砌洞口浆砌片石→涵背回填→清理验收
（2）施工要求
圆管垫层采用砂基础；缘石采用C25砼，圆管管身采用C30砼。
台背回填采用碎石砂（比例为6:4），管基垫层采用砂砾。
八字翼墙身采用M7.5 浆砌片石；
1）台背回填、基底处理材料采用碎石砂（碎石：砂＝6：4）。
回填时应按规范要求开挖台阶分层夯实，并严格控制密实度。
2）管节接头采用热沥青浸炼麻絮填塞，管内外各填一半，不得从管外一次填满，最后用涂满热沥青的油毛毡围裹两道。
3）翼墙垂直断面的背坡为4:1，宽度40cm。
4）施工时应先核对涵洞桩号、角度，如与设计不符，请及时与设计单位联系。
5）未尽事宜参照桥涵施工规范及交通部现行设计标准及规范。
6）各工序由施工员及时准确地填写施工报验，并经当班监理人员验证签名方可作为有效施工检验记录表，合格后方可进行下道工序施工。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
施工单位分项工程
名称
边沟涵
交底
提要
沟槽开挖、砂基础、管涵安装、洞口浆石、台背回填
交底内容：
（4）作业前必须听取安全技术交底，掌握交底内容。
作业中必须执行安全技术交底。
没有安全交底严禁作业。
5）材料搬运过程中，要有专人负责指挥，选择好安全通道。
6）下管时应由经过培训的工人担任指挥，槽内工作人员应避开下管位置；起吊管子的下方严禁站人。
7）下管所用工具、机械、设备，使用前应进行检查，符合技术、安全要求方可使用；发现不正常情况，应及时检查、纠正、处理。
8）严禁吊车在输电线路下工作。
在架空线路一侧工作时，吊车的任何部位或被吊管节等物品边缘与架空线路边缘的最小垂直、水平安全距离，应在1.5米之外。
对现况砼路东侧高压输电线路，施工机械应保持5米的水平和垂直安全工作距离。
9）施工人员进入现场必须戴好安全帽。
10）挖掘机、起重机械、吊车司机等机械操作人员应严格按照相关的机械操作规程操作，严禁违规作业。
审核人交底人
接受交底
人
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.做分项施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
