计算机网络技术1班万伟 29
随着计算机、网络应用的不断普及，学校管理也相应的发生着变化。如何能更加充分的利用学校现有的教学资源进行教学、管理，又能达到事半功倍的效果？校园网的实施为学校提供了很好的解决方法。校园网的建设是现代教育发展的必然趋势，建设校园网不仅能够更加合理有效地利用学校现有的各种资源，而且为学校未来的不断发展奠定了基础，使之能够适合信息时代的要求。校园网络的建设及其与Internet的互联，已经成为教育领域信息化建设的当务之急。
一、系统需求分析
1、节点分布：
（1）办公楼共有40个信息点。要求通过校园网连至INTERNET，达到100M到桌面，并对财务科，人事科等科室进行单独子网管理。
（2）共有教学楼3座，120个信息点。
1、综合教学楼一个，60个信息点。其中有10个实验室，每个实验室配置1台PC和1个投影仪（此处无须上网）；20个教室，其中一个教室2个摄像机。
2、普通教学楼1：40个信息点，共20个教室，其中一个教室2个摄像机。
3、普通教学楼2：20个信息点，共10个教室，其中一个教室2个摄像机。（3）信教中心：共120个信息点。有两个多媒体教室，每个教室60台PC。要求可网管，通过校园网上连至INTERNET，达到100M到桌面。
2、管理需求：
为了满足教职工的需要，提高教职工教学条件和水平，大力发展网上教学，优秀科目科件制作等。将教职工宿舍区的PC通过校园网上连至INTERNET，达到10M到桌面，以后可扩展到100M 。
学校校园网建设所需PC和投影仪有校方自行选择和安装。学生宿舍由于高中阶段学习生活的特殊性，不进行任何布置。
提供丰富的网络服务，实现广泛的软件，硬件资源共享，包括：
（A）提供基本的Internet网络服务功能：如电子邮件、文件传输、远程登录、新闻组讨论、电子公告牌、域名服务等。
（B）提供校内各个管理机构的办公自动化。
（C）提供图书，文献查询与检索服务，增强校图书馆信息自动化能力。
（D）全校共享软件库服务，避免重复投资，发挥最大效益。
（E）提供CAI教学和科研的便利条件。
（F）经广域网接口，提供国内外计算机系统的互连，为国际间的信息交流和科研合作，为学校快速获得最新教学成果及技术合作等创造良好的信息通路。
3、应用需求：
主机系统应采用国际上较新的主流技术，并具有良好的向后扩展能力；
主机系统应具有高的可靠性，能长时间连续工作，并有容错措施；
支持通用大型数据库，如SQL、Oracle等；
具有广泛的软件支持，软件兼容性好，并支持多种传输协议；
能与Internet互联，可提供互联网的应用，如WWW浏览服务、FTP文件传输服务、E-mail电子邮件服务、NEWS新闻组讨论等服务；
支持SNMP网络管理协议，具有良好的可管理性和可维护性。
4、基本的扩展需求：
网络方案应采用成熟的技术，并尽可能采用先进的技术;
采用国际统一标准，以拥有广泛的支持厂商，最大限度的采用同一厂家的产品;
方案应合理分配带宽，使用户不受网上“塞车”的影响;应充分考虑未来可能的应用，如桌面将承受大型应用软件和多媒体传输需求的压力;
该网络方案要具有高扩展性。能为用户未来数目的扩展具有调整、扩充的手段和方法。
二、拓扑结构总体设计
备注：其余为十兆链路
三、综合布线设计
1、网络技术选型
网络结构采用分层式设计，共分三层：核心层，工作组层，桌面接入层。分层设计可以使整个网络自上而下具有很大的弹性，便于策略的维护和实施。
（1）核心设备
①设备名称：DCS-3926S可堆叠智能安全接入交换机
②基本介绍：3926S具有24个10/100Mbps自适应RJ-45端口和2个模块扩展插槽（可
选插百兆模块和千兆模块）可千兆或百兆聚合上联至汇聚层交换机或者核心层交换机。
③主要特征：
A、高密度和灵活的堆叠
DCS-3900S系列的堆叠带宽可支持2G到4G,并且支持简单堆叠、标准堆叠、超级堆叠和混合堆叠。简单堆叠成本最低。堆叠带宽2G；标准堆叠使用堆叠模块，其带宽扩充至4G；还可以用千兆电口或千兆光口做超级堆叠，可避开堆叠线缆的限制，堆叠带宽也是4G；同时DCS-3900S系列可以和DCRS-5600S系列、DCRS-5526S交换机做混合堆叠。
B、强大的ACL功能
作为新款的L2/4交换机，DCS-3926，S系列交换机提供了完整的ACL策略，可根据源/目的IP地址、源/目的MAC地址IP协议类型、TCP/UDP端口号、IP Precendence、时间范围、ToS对数据进行分类，并进行不同的转发策略。通过ACL策略的实施，用户可以在接入层交换机过滤掉“冲击波”、“震荡波”、“红色代码”等病毒包，防止扩散和冲击核心设备
C、卓越的安全特性
全面的受控组播方案DMCP，可以对源和目的进行安全控制，完整实现了在接入层网络中基于IGMP源端口和目的端口的检查技术，可完全限制合法组播在网络中的稳定传输，有效控制组播建立的整个过程，保障了正常合法的组播应用的稳定运行；率先支持对特征复杂(64字节)的应用流量的访问控制，让用户可以在各种网络的环境中应对出现复杂情况；监控pingSweep等攻击行为，安全防扫描，并采取防攻击措施，全面保护交换机和服务器等网络设施的安全。
D、更完美的性价比（DCS-3926S-G）
大多数接入交换机通过1个千兆光模块上联，为了提高产品的性价比，DCS-3926S-G固化了一个千兆光模块，可以为用户节约开支。
E、丰富的QoS策略。DCS-3900S系列交换机为每个端口提供了4个优先级队列，可根据端口、802.1p、ToS、DSCP、TCP/UDP端口进行流量分类，并分配不同的服务级别，支持WRR/SP等调度方式，为语音/数据/视频在同一网络中传输提供所要求的不同服务质量。
④技术参数
A、接口形式：24个10/100M端口1个SFP千兆光口/堆叠口
B、可选扩展模块：百兆电/光口模块；千兆电/光口模块；堆叠模块
C、堆叠：支持标准堆叠，超级堆叠，混合堆叠。堆叠环境下，支持跨交换机的端口聚合、端口镜像、QoS、ACL
D、生成树：802.1D（STP）、802.1w（RSTP）、802.1s（MSTP）
E、组播协议：IGMP Snooping&Query
F、QoS：每端口4个队列，支持802.1p，ToS，应用端口号，DifferServ，支持WRR/SP 等调度方式
G、ACL：支持标准ACL和扩展ACL，支持IP ACL、MAC ACL、IP-MAC ACL，支持基于源/目的IP地址、源/目的MAC地址、IP协议类型、TCP/UDP端口号、IP Precendence、时间范围、ToS对数据进行过滤。
H、端口聚合：支持802.3ad，最大可支持6组trunk,每trunk可到8个端口，支持基于目的MAC的负载均衡。
I、IEEE802.1x：支持基于端口和MAC地址，支持神州数码802.1x整体解决方案，
可以实现按时长/流量计费，可以实现用户帐号、密码、IP、MAC、VLAN、端口、交换机的严格绑定，可以防止代理软件，防止PC克隆，对客户发送通知/广告，上网时段控制，基于用户动态实现VLAN授权和带宽授权，可基于组策略实现动态IP地址分配而不必使用DHCP服务器等。
J、认证：支持RADIUS
K、端口镜象：支持。
L、支持的网络标准：IEEE802.1D IEEE 802.3 IEEE 802.3u IEEE802.3ad IEEE 802.3x IEEE 802.3z IEEE802.1Q IEEE 802.1p IEEE 802.1x IEEE802.1w IEEE 802.1s 等堆叠。
1、网络基本结构
（1）网络主干采用6芯多模光纤。网络中心到主建筑物结点采用六芯多模光纤连接，在全双工条件下传输距离可达两公里。光纤布线采用星形拓扑结构，这样当过渡到ATM时，不需要重新布线可使整个网络保持原有的拓扑结构。
（2）校园网主干设备采用100/1000M自适应全双工交换机，即网络中心配备一台Bay公司具有第三层交换功能的路由交换机Accelar1200作为中心交换机。它可有效地扩展网络带宽，消除网络碰撞，提高网络传输效率。各主建筑物结点的二级交换机，分别通过光纤以全双工200M带宽与中心交换机相连。为了便于网络管理，抑制网络风暴，提高网络安全性能，校园网划分为多个虚拟子网（VLAN），通过路由交换机本身线速的路由能力建立起VLAN之间的高速连接。
（3）广域路由器选用Cisco公司的2511路由器，校园网通过DDN连入INTERNET。另配置一台3COM公司的USR MODEM POOL，以满足单机用户和校外用户以PPP 方式上网。
（4）网络中心配置两台SUN公司SUN Enterprise250 server （高性能网络服务器）：1台服务器用作Web Server、DNS Server；1台用作备用DNS Server、E-mail Server、FTP等。
（5）网络中心配备4台IBM5100 PC服务器分别用作LAN计费、拨号用户认证及计费、网管、数据库及办公自动化系统、视频点播（VOD）系统、BBS系统、代理服务及计费等；配备1台笔记本电脑用作调试终端。网络中心还需配置激光打印机、打印服务器、扫描仪、数码相机、UPS不间断电源（3KV A、2小时）等设备。3、建筑群子系统互连
（1）办公楼：核心交换机DCS-3926S通过一个千兆口有1000BASE-T4对超五类STP下连服务器，通过一个千兆口由1000BASE-SX多模光纤下连办公楼各科室，教师办公室的工作组交换机，通过一个千兆口由1000BASE-LX多模光纤下连信教中心的工作组交换机，通过一个百兆端口由100BASE-FX多模光纤下连教学楼工作组交换机，通过一个百兆端口由100BASE-FX多模光纤下连教工宿舍区工作组交换机。
（2）信教中心：工作组交换机DCS-3726S 通过超五类STP下连桌面接入交换机DCRS-1024。DCRS-1024通过超五类UTP接入PC。
（3）教学楼：工作组交换机DCS-3726S 通过100BASE-FX下连桌面接入交换机DCRS-1024。DCRS-1024通过超五类UTP接入摄象机和投影仪。
（4）教工宿舍区：工作组交换机DCS-3726S 通过100BASE-FX下连桌面接入交换机DCRS-1024。DCRS-1024通过超五类UTP接入PC。
四、设备选型
交换机
主干交换机选择Catalyst2948GL3：Catalyst2948GL3具有48个10/100M快速以太网和2个千兆以太网端口，具备第三层交换的特性，它既保留了传统的第二层交换在各端口间传递数据时的高线速，又集成了原来在第三层路由中才有的完善的控制功能如审计、广播隔离等，同一台设备中同时支持二层、三层功能，进行广播隔离、全线速网络互联，从而大大提高了校园网的性能。
路由器
采用神州数码DCR-2501V 多协议模块化路由器，确保网络的安全性和可靠性。
①设备名称：DCR-2501V 多协议模块化路由器
②基本介绍：神州数码DCR-2501V路由器是神州数码网络推出的固定配置语音路由器，性能稳定可靠。DCR-2501V提供了1个console端口，1个10Base-T以太网口，1个辅助（AUX）端口，2个高速广域网串口，2路FXS语音端口；DCR-2501V路由器支持常用的广域网协议和路由协议，支持V oIP协议，支持内置强大的防火墙和NAT功能，为用户提供了更加高速、安全、稳定可靠、方便的网际互连设备，非常适用于中小企业、政府等远程分支机构语音和数据互联或Internet接入等。
③主要特征：（DDR）功能；支持IP Unnumbered，从属IP和ARP代理功能；支持多种队列算法以保证服务质量（QoS）的提供；支持Novell IPX路由协议；支持路由再分配功能；高稳定性；提供背对背（Back-to-Back）连接方案，可用于检测路由器的功能
④技术参数
1、标准配置
a、1个10 Base-T以太网口
b、2个高速串口，支持RS232、V.24、V.35、X.21、EIA530A等电气标准
c、2路FXS语音端口
d、1个Console端口
e、1个辅助（AUX）端口，可进行远程配置和拨号备份
f、内存：DRAM 16 M，可扩充至32M；Flash Memory 2 M，可扩充至4M
g、CPU：32位RISC处理器（MPC860 50MHz）
2、协议和标准
a、以太网接口标准：IEEE802.3 10Base-T标准
b、广域网接口标准：RS232、V.24、V.35、X.21、EIA530A等电气标准
c、支持V oIP标准：支持H.323协议栈，支持G.729、G.723.1、G.711等多种语音编码压缩标准，支持T.38传真协议和Bypass方式的传真应用。
d、帧中继标准：ITU-T Q933Annex A、ANSI T1.617Annex D、兼容CISCO标准
e、广域网协议：HDLC、PPP、MP、Frame-Relay(DTE/DCE)、X.25(DTE/DCE)
f、路由协议：静态路由、RIP（包括RIP v1、RIP v2）、OSPF、Novell IPX路由协议
g、用户安全认证协议：PAP、CHAP、MS-CHAP、RADIUS、TACACS
五、Vlan及ip地址规划
总服务器1：123.15.36.23
校内服务器1：123.15.36.24
校内服务器2：123.15.36.25
Ftp服务器：123.15.36.26
邮件服务器：123.15.36.27
对外主页服务器：123.15.36.28
办公楼：172.16.10.0~172.16.11.255
普通教学楼1：172.16.0.0~172.16.0.255
普通教学楼2：172.16.1.0~172.16.1.255
综合楼教室：172.16.2.0~172.16.2.255
综合楼教实验室：172.16.3.0~172.16.3.255
信教中心：172.16.4.0~172.16.4.255
信教中心：172.16.5.0~172.16.5.255
信教中心：172.16.12.0~172.16.13.255
1号宿舍楼：172.16.6.0~172.16.7.255
2号宿舍楼：172.16.8.0~172.16.9.255
3号宿舍楼：172.16.21.0~172.16.22.255
4号宿舍楼：172.16.23.0~172.16.24.255
六、广域网接入设计
该大学校园网的广域网配置了一台cisco的3662路由器，由专线接入公用网。
网络设备的配置命令：
连接到因特网的路由器的配置，主要配置动态地址转换，将内部地址转换为外部地址：
System Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)
Copyright (c) 2000 by cisco Systems, Inc.
PT 1001 (PTSC2005) processor (revision 0x200) with 60416K/5120K bytes of memory
Self decompressing the image :
################################################################# ######### [OK]
Restricted Rights Legend
Use, duplication, or disclosure by the Government is
subject to restrictions as set forth in subparagraph
(c) of the Commercial Computer Software - Restricted
Rights clause at FAR sec. 52.227-19 and subparagraph
(c) (1) (ii) of the Rights in Technical Data and Computer
Software clause at DFARS sec. 252.227-7013.
cisco Systems, Inc.
170 West Tasman Drive
San Jose, California 95134-1706
Cisco Internetwork Operating System Software
IOS (tm) PT1000 Software (PT1000-I-M), Version 12.2(28), RELEASE SOFTWARE (fc5)
Technical Support:
Copyright (c) 1986-2005 by cisco Systems, Inc.
Compiled Wed 27-Apr-04 19:01 by miwang
PT 1001 (PTSC2005) processor (revision 0x200) with 60416K/5120K bytes of memory
Processor board ID PT0123 (0123)
PT2005 processor: part number 0, mask 01
Bridging software.
X.25 software, Version 3.0.0.
4 FastEthernet/IEEE 802.3 interface(s)
2 Low-speed serial(sync/async) network interface(s)
32K bytes of non-volatile configuration memory.
16384K bytes of processor board System flash (Read/Write)
--- System Configuration Dialog ---
Continue with configuration dialog? [yes/no]: n
Press RETURN to get started!
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.[page]
!配置全局地址池：
Router(config)#ip nat pool internet 172.16.0.0 172.16.25.255 netmask 255.255.0.0
!配置允许地址转换的内部地址范围：
Router(config)#access-list 1 permit 172.16.1.0 0.0.255.255
!配置允许地址转换的内部全局地址映射关系：
Router(config)#ip nat inside source list 1 pool internet
!配置端口E0：
Router(config)#interface FastEthernet0/0
!配置端口IP地址
Router(config-if)#ip address 172.16.1.1 255.255.0.0
!配置为内部接口
Router(config-if)#ip nat inside
!启用接口
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
!配置端口S0
Router(config)#interface Serial2/0
!配置IP地址
Router(config-if)#ip address 123.15.36.22 255.255.0.0
!配置为外部接口
Router(config-if)#ip nat outside
!启用接口
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
将其他的PC机和服务器按照IP地址的划分分配完成。
网络建成后，为保证整个网络正常地运行、防止计算机病毒对网络的侵害、防止“黑客”入侵就变得尤其重要。主要表现在以下几方面：身份认证、访问授权、数据保密、数据完整、审计记录、防病毒入侵。
七、应用系统的规划
服务器硬件
SUN服务器和HP服务器或者国产的联想、浪潮服务器都有很好的开放性和互连性，可以作为服务器硬件的选择。
服务器软件
在主机系统建设中，选用UNIX与WindowsNT相结合的方式：用UNIX服务器作为外部WWW服务器、、DNS服务器以及网管工作站；用NT服务器作为数据库服务器和应用服务器，为用户提供友好的界面。
校园网的网络拓扑结构：校园主干网采用一台千兆多层交换机作为中心交换机，配置多台二层交换机作为二级交换机；
在网络中心配置多台工作站，一台网管工作站，一台作为连入INTERNET/CERNET的路由器，同时在路由器上配置相应的拨号访问模块供拨号用户访问校园网；
二级交换机通过千兆光纤上连到主干交换机上，构成星形的拓扑结构，使得主干网具有较好的可扩展性和可管理性；下属站点采用10/100M接入方式，可以实现100M到桌面。
网络中心的设备配置各高校可根据方案的“需求分析”部分，本着实用、高效的原则进行选型、配置（含二级接点和其他接点交换设备的选择）。
对所有系统内的用户，IP地址规划由网络中心统一规划；对于上公网的用户，需要进行IP地址转换（NAT），即将内部私有地址转换为公有IP地址。这样的好处是既节省了有限的公有IP地址资源，又对外屏蔽了内部的网络，有利于网络的安全管理。
校园网广域网的设计主要考虑如何实现和INTERNET、CERNET的互联。
校园网的拨号网络，主要目的是解决校内和校外零散用户以及出差在外的临时用户的接入服务。访问网中的技术关键是拨号访问服务器的选择和对拨号上网用户的安全控制。要求路由器有简单的防火墙功能，具有良好的扩展性，即以后拨号用户的扩展，其它公网的接入等。根据实际需要，能够不断增加拨号用户的数量。
校园网服务器的需求主要是基于以下几方面：Internet服务器；主要包括：DNS、MAIL、、BBS、PROXY
网管工作站，校园网应用服务器，如数据库服务器，视频点播服务器等
网络中心管理、开发、调试平台(可以与网管工作站共用)。
八、网络安全的全局规划
保护校园网的第一道防线——路由器和PIX防火墙
Cisco 2610路由器一台：加在远程访问路由器2610/1750后的PIX防火墙是思科公司著名的软硬件结合的专用安全设备，也是本方案的亮点之一，它体现出用户对网络安全的极度关注。所有流经PIX的数据都必须接受严格而全面的检验，检验内容包括数据的源和目标地址、TCP随机序列号、TCP端口号和附加标志等，
只有满足特定条件的数据才能穿过这道防火墙。相对集成在路由器上的防火墙和软件防火墙而言，PIX使用自己专有的软件系统，不需借助于外部操作平台，内核技术不公开，因此能更有效地阻止网络黑客的攻击;而配套的硬件组成使其数据处理效率更高;此外，PIX还支持网络地址翻译的功能，能够实现内部IP到合法IP 的转换，方便更多的用户利用有限地IP地址资源作Internet访问。
网络安全是有层次的，在不同层次，安全的着重点也不同，大致归纳起来可将网络安全划分成两个层次：网络层安全和应用层安全。因此，此次设计选用cisco Secure PIX 防火墙。cisco Secure PIX防火墙是Cisco防火墙家族中的专用防火墙设施，是防火墙市场中的领先产品，cisco Secure PIX防火墙可提供强大的安全，且不影响网络性能。它可提供全面的防火墙保护，对外部世界完全隐藏了内部网体系结构。通过cisco Secure PIX防火墙可以建立使用IPSce标准的虚拟专网VPN连接。cisco Secure PIX防火墙加强了内部网、外部网链路和Internet之间的安全访问。
信息化基础设施建设也需进行有效规划
信息化基础设施建设也需进行有效规划 导读：信息化基础设施(IT基础设施)建设也需要进行规划。如果只是盲目地花钱，增加硬件、软件投资，表面上看起来好看，但是会存在很多问题。再者，当今技术的发展也远超过了人们的预期，即使刚建设两三年的..... 信息化基础设施(IT基础设施)建设也需要进行规划。如果只是盲目地花钱，增加硬件、软件投资，表面上看起来好看，但是会存在很多问题。再者，当今技术的发展也远超过了人们的预期，即使刚建设两三年的基础设施也不可避免地面临一些新的挑战，如新出现的分布式业务系统非常复杂，它就会对基础设施提出新的要求，还有大量结构化数据的出现使得存储介质、存储结构都会发生很大的变化。因此，企业的这些基础设施期待重新进行规划，以适应新的发展。 IT基础设施规划定义 所谓IT基础设施规划，就是合理规划和安排各项信息化基础设施，使之形成良好的IT环境，让各种业务解决方案、应用系统和数据都能不受约束地在其上实现有效配合。 这些基础设施包括网络、硬件设备和基础软件。网络规划包括数据流量及约束条件分析、网络选型、拓扑结构设计、网络安全方案、网络建设方案等；硬件设备规划包括服务器、路由器、交换机、集线器、台式机、笔记本、打印机、手持设备等的规划和配置等；基础软件规划包括操作系统软件、数据库软件等软件的规划等等。 IT基础设施规划内容 网络规划 现在，企业和事业单位基本上建设有自己的网络系统，但是随着业务需求的增长和技术的发展，都不得不面临优化、扩容和升级的问题。 在进行网络的相关规划时，主要侧重几个方面，一是提出企业和事业单位的LAN/WAN(局域网/广域网)的网络拓扑结构的建设/改良方案；二是确定合理的网络协议；三是评估现有的结构化布线系统的容量、网络设备、广域网数据链路带宽是否满足未来新业务的需求，否则就要进行相应的扩充和升级等。 存储系统规划 存储系统的规划遵循以下原则: (1)存储架构必须满足数据集中的要求 存储架构能够适应大存储容量的需求，又能够对存储资源进行集中利用。
中小型企业网络规划设计方案
湖南工业职业技术学院 工程项目实践报告 项目名称：企业网络规划与设计 院(系)：信息工程系 专业：计算机网络 班级：s2011-2-22 学生姓名：朱佳才 指导教师：黄晗文 完成时间：2014.3.23
目录 No table of contents entries found. 一．工程概况 公司有一栋独立大楼，高4层，每层面积2000平方米。由研发技术部（成员60人，分成硬件（25）和软件（35）2大部门）、生产部（主要产品是手持电子产品，110人，管理人员10人）和市场部（30个销售，10个工程师）组成。还有一般企业都有的后勤部门和财务部门等。公司管理层组成：董事会，1个总经理，3个副总经理。3个总监。
二．需求分析 1. 用户需求 公司网络需求主要有以下几点： (1).1层为市场部和后勤部； 2层为生产部； 3层为研发技术部； 4层为公司内部管理人员办公室和财务部。 (2). 各部门都有各自独立的文件服务器，且文件服务器通常不允许跨部门访问。.但管理层办公室可以访问四个部门的文件服务器。 (3). 公司内部的计算机间采用公司内部的电子邮件系统和IM（即时通讯）系统联系。 (4). 公司内部网络与Interner之间采用10M光纤接入。 (5). 公司内部架设Web服务器，对Internet提供公司的形象和电子商务服务。 (6). 财务部可以访问财务数据服务器，其他部门不能访问财务数据服务器。 (7). 为保证安全，Internet与公司内部网络间应该采用防护措施，防止外界对内部网络未经授权的访问。 (8). 具体要求： WWW服务
E-mail、FTP服务 集团内行政管理 拨号上网服务 文件服务管理系统 数据库服务 防火墙系统 邮件服务 视频会议系统 2.稳定可靠需求 现代企业的网络应具有更全面的可靠性设计，以实现网络通信的实时畅通，保障企业生产运营的正常进行。随着企业各种业务应用逐渐转移到计算机网络上来，网络通信的无中断运行已经成为保证企业正常生产运营的关键。现代大型企业网络在可靠性设计方面主要应从以下3个方面考虑。 （1）、设备的可靠性设计：不仅要考察网络设备是否实现了关键部件的冗余备份，还要从网络设备整体设计架构、处理引擎种类等多方面去考察。 （2）、业务的可靠性设计：网络设备在故障倒换过程中，是否对业务的正常运行有影响。 （3）、链路的可靠性设计：以太网的链路安全来自于多路径选择，所以在企业网络建设时，要考虑网络设备是否能够提供有效的链路自愈手段，以及快速重路由协议的支持。

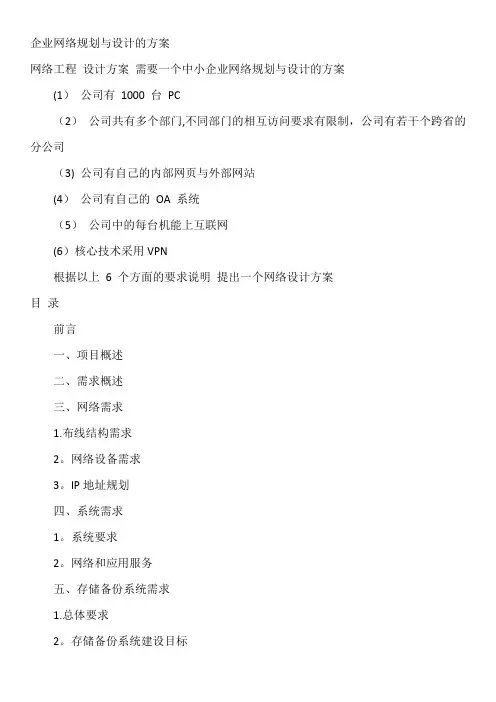

中小企业网络规划与设计的方案
