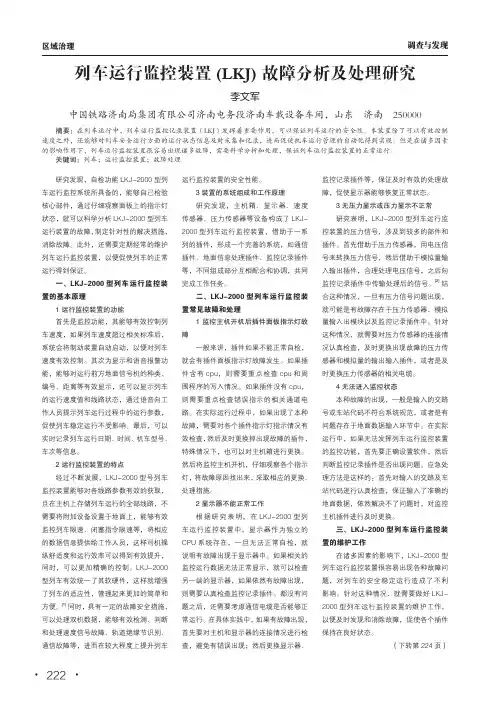

列车运行监控装置(LKJ)故障分析及处理研究李文军中国铁路济南局集团有限公司济南电务段济南车载设备车间，山东 济南 250000摘要：在列车运行中，列车运行监控记录装置（LKJ）发挥着重要作用，可以保证列车运行的安全性。
本装置除了可以有效控制速度之外，还能够对列车安全运行方面的运行状态信息及时采集和记录，进而促使机车运行管理的自动化得到实现。
但是在诸多因素的影响作用下，列车运行监控装置很容易出现诸多故障，需要科学分析和处理，保证列车运行监控装置的正常运行。
关键词：列车；运行监控装置；故障处理研究发现，自检功能LKJ-2000型列车运行监控系统所具备的，能够自己检验核心部件，通过仔细观察面板上的指示灯状态，就可以科学分析LKJ-2000型列车运行装置的故障，制定针对性的解决措施，消除故障。
此外，还需要定期经常的维护列车运行监控装置，以便促使列车的正常运行得到保证。
一、LKJ-2000型列车运行监控装置的基本原理1 运行监控装置的功能首先是监控功能，其能够有效控制列车速度，如果列车速度超过相关标准后，系统会将制动装置自动启动，以便对列车速度有效控制。
其次为显示和语音报警功能，能够对运行前方地面信号机的种类、编号、距离等有效显示，还可以显示列车的运行速度值和线路状态，通过语音向工作人员提示列车运行过程中的运行参数，促使列车稳定运行不受影响。
最后，可以实时记录列车运行日期、时间、机车型号、车次等信息。
2 运行监控装置的特点经过不断发展，LKJ-2000型号列车监控装置能够对各线路参数有效的获取，且在主机上存储列车运行的全部线路，不需要将附加设备设置于地面上，能够有效监控列车限速、闭塞指令限速等，将相应的数据信息提供给工作人员，这样司机操纵舒适度和运行效率可以得到有效提升，同时，可以更加精确的控制。
LKJ-2000型列车有效统一了其软硬件，这样就增强了列车的适应性，管理起来更加的简单和方便。
[1]同时，具有一定的故障安全措施，可以处理双机数据，能够有效检测、判断和处理速度信号故障、轨道绝缘节识别、通信故障等，进而在较大程度上提升列车运行监控装置的安全性能。

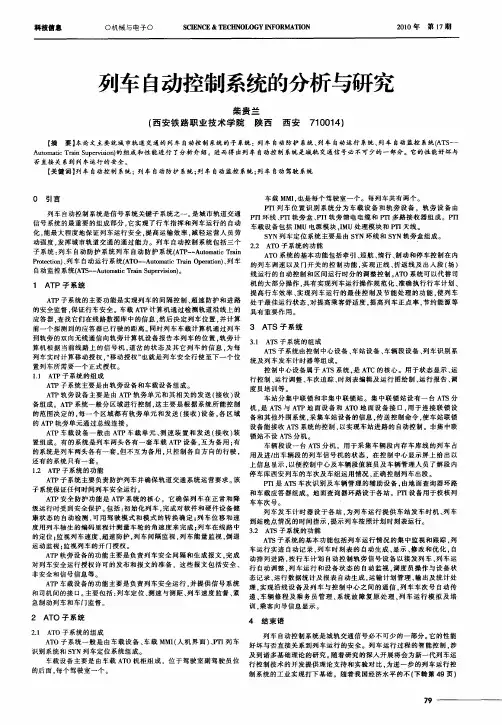

列车自动控制系统的分析与研究
