TQ2440 存储器地址分配
嵌入式系统 软硬件接口
应用程序
驱动 API
设备驱动
符合寄存器操作规范
硬件设备
应用程序
OS API
OS内核
设备 驱动
设备 驱动
设备 驱动
符合寄存器操作规范
硬件设备
Linux设备驱动举例
? 在/find搜索led.c看看
应用程序可以通过C库函数fopen()、 fwrite()、fread()、fclose()等访问设 备功能 应用程序也可以直接通过文件系统 的系统调用接口open()、write()、 read()、close()等函数访问字符设备 和块设备，通过socket接口访问网络 设备
复杂设备（特别是总线，如PCI、 USB）还有独特的驱动分层体系结构
Linux 将存储器和外设分为3 大类： 字符设备；块设备网络设备
设备驱动设计
? 区分机制（提供什么能力）和 策略（如何使用这 些能力）
? 编写驱动代码使硬件可用, 但不能强加特别的策略给 用户，将所有关于如何使用硬件的事情留给应用程序
? 数据、控制、状态
? 寄存器地址
? 独立编址（ I/O端口方式）与统一编址（ I/O内存方式） ? 一个地址可能对应多个寄存器 ? 有些地址可以动态配置（如 PCI）
? 指令如何访问外设
? 外设操作方式与流程
? 规范与协议
? CPU与外设交互方式
? 轮询、中断、DMA
外设接口
控制寄存器
读/写
CPU
? Loader
? 定位OS（OS在哪儿？） ? 载入OS（可能要校验和解压缩。载入到哪儿？） ? 提供操作系统启动参数 ? 移交控制权给OS内核
? 其余功能
? 由程序员根据需求自行控制，一般够用即可
西门子PLC的存储器地址分类、数据的类型及寻址方式
西门子PLC的存储器地址分类、数据的类型及寻址方式电气工程师项目设计流程：一个项目中，电气工程师要做的设计思路李工总结的模拟量控制基础知识，喜欢就拿走PLC定位控制基础：电子齿轮比对脉冲当量和电机转速的调整作用伺服、步进电机定位控制十条基础知识步进电动机与交流伺服电动机的性能比较，来看看跟你知道的一样吗？怎样用软件进行交流伺服驱动器的增益自动调整？变频器的常见故障诊断与处理，码了五千字，一篇文章搞定变频器的种类多种多样，根据负载特性怎么选择变频器呢？模拟量标定与标定变换是什么意思？你可能不知道，掌握一个公式，确实很简单电工最基础、最核心的知识是掌握电的回路（九）：二次控制回路怎么让两台伺服电机比例同步运行？伺服驱动器要做哪些设置？福利：告诉你一个工控人收入翻倍的秘密！西门子PLC的存储区寻址方式与数据类型旧式PLC的存储区一般为绝对地址，新式PLC的存储区可以用符号表示，叫符号地址。
如三菱PLC的“标签”。
西门子PLC存储区表：存储区说明过程映像输入存储区I 扫描周期开始从物理输入复制过程映像输出存储区Q 扫描周期开始复制到物理输出物理输入I_P 立即读取物理输入点物理输出Q_P 立即写入物理输出点位存储器M 控制和数据存储器临时存储区L 存储块的临时数据，局部变量数据块DB 数据存储器寻址方式，就是地址在程序中的表示方式。
西门子PLC的每个存储器的大小是以字节为单位表示，每个字节有8个位。
访问格式有：按位访问，如I0.1、Q2.3、M0.0、DB1.DBX0.0、I0.1:P、Q0.1:P，格式为存储器标示符+字节符+位符；按字节访问，MB0、MB1、MB2、MB3；按字访问，MW0、MW2；按双字访问，MD0。
按字节、字、双字寻址，为从左到右按顺序排列。
片段寻址，如变量.%X1，寻址第b1位；如变量.%B0，寻址第B0个字节。
顺序排列为从右到左。
西门子S-1200/1500PLC的数据类型有：基本数据类型、复杂数据类型、PLC数据类型（UDT）、系统数据类型、硬件数据类型。

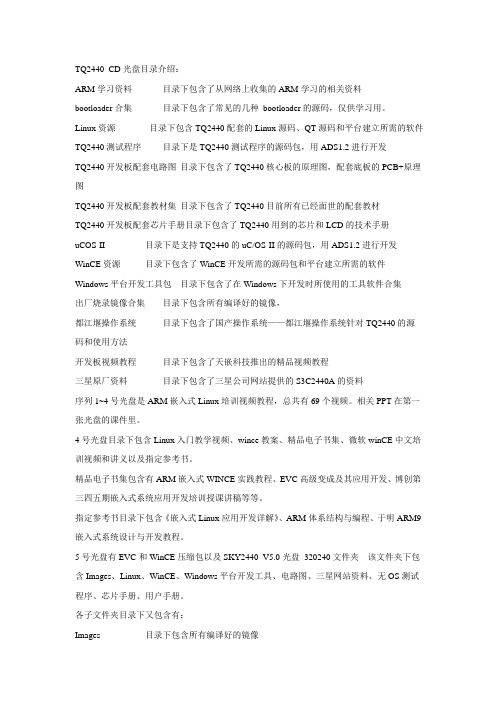

TQ2440光盘内容
TQ2440_CD光盘目录介绍：ARM学习资料目录下包含了从网络上收集的ARM学习的相关资料bootloader合集目录下包含了常见的几种bootloader的源码，仅供学习用。
Linux资源目录下包含TQ2440配套的Linux源码、QT源码和平台建立所需的软件TQ2440测试程序目录下是TQ2440测试程序的源码包，用ADS1.2进行开发TQ2440开发板配套电路图目录下包含了TQ2440核心板的原理图，配套底板的PCB+原理图TQ2440开发板配套教材集目录下包含了TQ2440目前所有已经面世的配套教材TQ2440开发板配套芯片手册目录下包含了TQ2440用到的芯片和LCD的技术手册uCOS-II 目录下是支持TQ2440的uC/OS-II的源码包，用ADS1.2进行开发WinCE资源目录下包含了WinCE开发所需的源码包和平台建立所需的软件Windows平台开发工具包目录下包含了在Windows下开发时所使用的工具软件合集出厂烧录镜像合集目录下包含所有编译好的镜像，都江堰操作系统目录下包含了国产操作系统——都江堰操作系统针对TQ2440的源码和使用方法开发板视频教程目录下包含了天嵌科技推出的精品视频教程三星原厂资料目录下包含了三星公司网站提供的S3C2440A的资料序列1~4号光盘是ARM嵌入式Linux培训视频教程，总共有69个视频。
相关PPT在第一张光盘的课件里。
4号光盘目录下包含Linux入门教学视频、wince教案、精品电子书集、微软winCE中文培训视频和讲义以及指定参考书。
精品电子书集包含有ARM嵌入式WINCE实践教程、EVC高级变成及其应用开发、博创第三四五期嵌入式系统应用开发培训授课讲稿等等。
指定参考书目录下包含《嵌入式Linux应用开发详解》、ARM体系结构与编程、于明ARM9嵌入式系统设计与开发教程。
5号光盘有EVC和WinCE压缩包以及SKY2440_V5.0光盘_320240文件夹该文件夹下包含Images、Linux、WinCE、Windows平台开发工具、电路图、三星网站资料、无OS测试程序、芯片手册、用户手册。
TQ2440_LCD裸机驱动编写
TQ2440_LCD驱动编写(裸机)一.前言二.驱动编写三.代码清单1.前言写本文的目的,旨在"授之以渔,而非授之以鱼".关于2440LCD的代码,网上一搜一大堆.当然写得都差不多.这里我是想阐述如何去写驱动程序,如何对照2440的手册,对照LCD的数据手册来配置相关的寄存器的值.(1)在写驱动(裸机程序)之前,我们必须准备好几样东西:①S3C2440数据手册②TQ043TSCM_V0.1_40P(天嵌4.3寸屏手册)③TQ2440_V2核心板原理图④TQ2440底板原理图2.驱动编写驱动的编写大致分为三个部分:(1)配置GPIO用于LCD即:LCD_GPIOInit()a.配置GPIO用于LCD比较简单,阅读TQ2440_V2核心板原理图，找出LCD所需配置的管脚图1:这是TQ2440的核心板原理图的一部分b.从S3C2440手册中搜索GPIO管脚所在位的寄存器.这个想必不用多说.c.对寄存器写入相应的控制字GPCCON|=0xaaaa02a9;//VD[7]~VD[0]\VM\VFRAME\VLINE\VCLK\LENDGPCUP=0x0;//pull upGPDCON|=0xaaaaaaaa;//VD[23]~VD[8]will be enableGPDUP=0x0;//pull upGPGCON|=(3<<8);//LCD_PWRDN enableGPGUP=0x7ff;//pull downd.完成GPIO的设置查阅S3C2440的手册,根据自己的需求,对相应的寄存器写入控制字.(2)设置LCD控制器a.明确概念说到这里,也许有很多人就觉得有点难了.尤其是初学者.为什么会觉得难呢?是因为有"很多"东西需要去设置.如果脑袋里没有任何概念就去设置LCD控制器当然会觉得很难.这样我们在配置LCD控制器之前,我们来明确几个概念.图2:这是天嵌4.3寸屏数据手册①帧频率(Frame Rate).范围:60~90Hz我们都知道图形其实也是由点构成的,形象的比喻一下:"电子枪"通过"描点"来实现图形显示.而图形的基本单位,我们称之为"帧".那么电子枪完成一帧所需要的时间,就是我们关心的问题了.它的倒数便是我们的"帧频率"Frame Rate.而Frame Rate与寄存器的设置有着密不可分的联系,看下芯片手册就能够明白大概.下面这段内容对我们很重要,尤其是对后面寄存器的配置.(最后可以通过下面公式来检验Frame Rate是否超出60~90HZ)图3:这是S3C2440数据手册②点频率(Dot Data Clock/DCLK).范围:9.0~15MHzDot Data Clock,顾名思义即是每一个点所需要的花费的时间.图4:这是S3C2440数据手册从图4可以看出,我们需要设置的东西,图中的VCLK即是DCLK.这个需要我们自己来设置,取值在9~15MHZ均可.HCLK是在系统时钟设置的时候必须设置好的.是已知的.所以这里我们要求的是CLKVAL的值,然后把计算出来的值写入寄存器(LCDCON1中的CLKVAL[17:8]).这里就可以得到我们的Dot Data Clock.③时序图(Timing parameter)时序图的时间设置很关键,那么是配置哪些寄存器中的位呢？图3中有这么一段话,The frame rate is VSYNC signal frequency.The frame rate is related with the field of VSYNC,VBPD,VFPD,LINEVAL,HSYNC,HBPD,HFPD,HOZVAL,and CLKVAL in LCDCON1and LCDCON2/3/4registers.我们组织一下语言就知道是哪些个信号需要配置了.垂直信号:VSYNC,VBPD,VFPD,LINEVAL,(这里遗漏了VSPW)水平信号:HSYNC,HBPD,HFPD,HOZVAL,(这里遗漏了HSPW)其它信号:CLKVAL(这个标志位在LCDCON1中，用于设置VCLK(Dot Data Clock)) PS:这些信号的设置均在LCDCON1~4四个寄存器当中.图5:这是S3C2440数据手册PS:看到上面的图,那么接下来我们要思考的问题是怎么样去设置寄存器呢？这些值可以从哪里获取信息呢？我们带着这些疑问,一步步往下面走。
存储器地址空间的分配方法_微型计算机原理及应用教程（第2版）_[共3页]
![存储器地址空间的分配方法_微型计算机原理及应用教程（第2版）_[共3页]](https://img.taocdn.com/s3/m/73f68ecf964bcf84b8d57b97.png)
