强电施工技术交底
强电技术交底内容

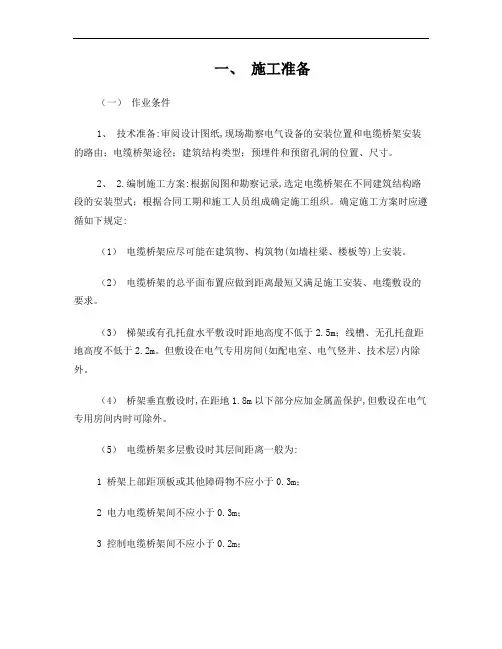

一、施工准备（一）作业条件1、技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。
2、 2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。
确定施工方案时应遵循如下规定:（1）电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。
（2）电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。
（3）梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。
但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。
（4）桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。
（5）电缆桥架多层敷设时其层间距离一般为:1 桥架上部距顶板或其他障碍物不应小于0.3m；2 电力电缆桥架间不应小于0.3m；3 控制电缆桥架间不应小于0.2m；4 弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。
（6）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外,均不应敷设在同一层桥架上:1 1kⅤ以上和1kⅤ以下的电缆；2 强电、弱电、控制电缆；3 应急照明和其他照明电缆；4 向一级负荷供电的双路电源电缆。
（7）几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。
（8） (8)电缆桥架水平敷设时,支撑跨距一般为1.5～3m,垂直敷设时,固定点间距不大于2m。
桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。
在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。
（9）电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。
强电井施工安全技术交底模板
一、交底目的为确保强电井施工过程中的安全，预防事故发生，提高施工人员的安全意识，特进行安全技术交底。
二、交底内容1. 施工人员要求1.1 施工人员必须经过专业培训，取得相关操作资格证书。
1.2 施工人员应熟悉本工程的安全技术交底内容，并严格遵守各项安全操作规程。
2. 施工现场环境2.1 施工现场应保持整洁，无关人员不得进入施工区域。
2.2 施工现场应配备必要的安全防护设施，如安全网、安全带、防护栏等。
2.3 施工现场应设置明显的警示标志，提醒施工人员注意安全。
3. 施工工艺及安全要求3.1 强电井施工前，应进行现场勘查，了解地下管线、设施等情况，确保施工安全。
3.2 施工过程中，应严格按照设计图纸和施工方案进行施工。
3.3 施工过程中，应做好防尘、防毒、防辐射等工作，确保施工人员身体健康。
3.4 施工过程中，应加强通风，保持空气流通，避免有害气体积聚。
4. 施工设备与材料4.1 施工设备应定期检查、维护，确保设备运行正常。
4.2 施工材料应符合国家相关标准，严禁使用不合格产品。
4.3 施工材料应妥善保管，防止丢失、损坏。
5. 安全操作规程5.1 施工人员进入施工现场必须佩戴安全帽，系好安全带。
5.2 施工人员不得酒后作业，不得疲劳作业。
5.3 施工过程中，不得擅自移动、拆除安全防护设施。
5.4 施工过程中，不得在强电井内进行焊接、切割等作业。
5.5 施工过程中，不得将重物从高处直接抛掷，应使用起重设备。
5.6 施工过程中，应随时检查施工现场的电气设备，确保设备安全运行。
6. 事故应急处理6.1 发生事故时，施工人员应立即停止作业，并立即上报。
6.2 事故发生后，应迅速采取有效措施，控制事故扩大，并及时组织救援。
6.3 事故处理完毕后，应认真总结事故原因，采取有效措施防止类似事故再次发生。
三、交底时间本次安全技术交底时间为____年____月____日____时____分。
四、交底人交底人：____（姓名）五、接受交底人接受交底人：____（姓名）六、备注1. 施工过程中，如有特殊情况，应立即向项目负责人报告。
强电施工技术交底记录范文
强电施工技术交底记录范文一、工程概况。
咱这个工程啊，是[工程名称]，强电部分可是相当重要的，就像是人的血管一样，电得稳稳当当、顺顺利利地流到各个地方去。
这强电施工的范围呢，包括从配电室到各个用电设备、插座、照明啥的线路铺设和设备安装。
二、施工准备。
1. 材料要求。
电线电缆啊，必须得是符合国家标准的，那些小厂生产的、质量没保证的，咱可不能用。
就好比咱吃饭，得吃干净卫生的，电“吃”的材料也得是好的。
电线的规格要根据设计要求来，比如说照明线路一般用2.5平方毫米的电线，插座线路可能就得用4平方毫米的，可别搞混喽。
开关插座，得是质量好、手感好的。
你想啊，如果开关按起来嘎吱嘎吱响，像个老古董似的，那肯定不行。
而且它们的外观不能有破损，内部的铜片得厚实，这样才能保证安全又耐用。
配电箱，这可是强电的“司令部”。
配电箱的箱体要结实，门要能灵活开关。
里面的空气开关、漏电保护器这些元器件，就像士兵一样，得质量可靠，能准确执行任务。
2. 工具准备。
电钻是必不可少的，打眼儿就靠它了。
不过在使用的时候，一定要握紧了，别让它像个调皮的小孩到处乱晃。
剥线钳用来剥电线的绝缘皮，这东西使用起来要小心，别把里面的铜丝弄伤了，就像给人脱衣服，不能把人弄伤了是一个道理。
万用表，这可是咱的“电医生”，用来检测电路的通断、电压、电阻啥的。
得学会正确使用它，别到时候病急乱投医，把万用表都用错喽。
三、施工工艺。
1. 管路敷设。
咱先说说暗管敷设。
在墙上或者地面开槽的时候，要注意槽的深度和宽度。
槽开得太浅，管子埋不进去，太深了又容易破坏墙体结构。
就像挖宝藏，得挖到合适的深度。
管子之间的连接要用套管连接，连接的地方要用专用的胶水粘牢，可不能让它们“分家”。
而且暗管在转弯的地方，弯曲半径不能太小，不然电线在里面就不好穿了，就像人在很窄的弯道上走路会不舒服一样。
明管敷设呢，要横平竖直。
这就跟咱走路一样，要走得端端正正的。
管子要用管卡固定，管卡的间距要均匀，一般来说，直线段的管卡间距不超过1.5米。
强电工程施工技术交底记录
强电工程施工技术交底记录摘要：本文记录了强电工程施工技术交底的过程和内容。
强电工程是指电力系统中的高压、大电流设备及其线路工程，施工技术交底是确保施工人员理解施工要求和操作规范的重要环节。
本文通过详细记录施工技术交底的内容，可以提高施工质量和施工安全水平。
一、交底时间：2022年6月15日上午10:00-11:30二、参与人员：甲方负责人、施工单位负责人、施工人员三、交底内容：1. 强电工程施工范围和施工任务：明确强电工程的施工边界和目标，包括设备安装、布线、接线等内容。
2. 施工安全要求：强调施工人员必须遵守国家相关的施工安全标准，包括戴好安全帽、穿好绝缘鞋、使用好绝缘工具等。
3. 施工顺序和工序控制：阐述了强电工程的施工工序和各个阶段之间的关联，以及施工过程中的监控措施。
4. 设备安装要求：详细描述了设备安装时的注意事项，包括设备固定、接地、防护措施等。
5. 布线和接线规范：介绍了强电工程中的布线和接线规范，包括线缆敷设、接线盒安装、接线方式等。
6. 施工质量要求：明确了对强电工程施工质量的要求，包括合格率、缺陷分类和整改措施等。
四、具体要求：1. 甲方负责人对施工人员的安全意识和操作规范进行检查和指导，确保施工人员具备必要的技能和知识。
2. 施工单位负责人要组织好施工人员的培训和交底工作，确保每位施工人员明确任务和要求。
3. 施工人员要认真听取施工技术交底的内容，提出问题和解决方案，确保施工过程中的操作正确和安全。
五、交底记录：2022年6月15日上午10:00，甲方负责人对施工人员进行了强电工程施工技术交底。
交底内容包括施工范围、安全要求、施工顺序、设备安装、布线和接线规范，以及施工质量要求等。
甲方负责人重点强调了施工安全和施工质量的重要性，并对施工人员的操作规范进行了检查和指导。
施工单位负责人和施工人员表示明确了任务和要求，会严格按照交底内容进行施工，并提出问题和解决方案。
交底活动持续了1小时30分钟，交底记录作为施工的重要依据被留存在施工现场。
强电施工专项安全技术交底模板
一、交底目的为确保强电施工过程中的安全，防止事故发生，提高施工人员的安全意识和操作技能，特进行本专项安全技术交底。
二、施工范围本次交底适用于所有强电施工项目，包括但不限于配电箱、线路、灯具、开关插座等。
三、施工人员要求1. 所有参与强电施工的人员必须经过专业培训，取得相关操作资格证书。
2. 施工人员必须熟悉并掌握本专项安全技术交底内容。
3. 施工人员必须穿戴符合规定的个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
四、安全技术措施1. 施工准备- 熟悉施工图纸及技术资料，了解设计意图及设计内容。
- 对选用的配电箱等材料进行统计，确保其规格型号符合设计要求。
- 确保配电箱内部器件连接牢固，无破损，外壳完好，无掉漆、变形等现象。
- 所有材料应有出厂合格证、生产许可证、3C认证、试验记录等。
2. 施工过程- 配电箱安装- 配电箱应安装在操作方便、易于检修、干燥、通风、采光良好的地方。
- 确保配电箱安装位置符合规范要求，避免对建筑物美观造成影响。
- 配电箱内部器件位置正确、固定牢固，部件完整，操动部分灵活、准确。
- 线路敷设- 暗线布线原则为横平竖直，凿好管线槽排入专用PVC阻燃型电线管。
- 线管敷设尽可能减少弯曲次数，路管超长必须加设过度线盒，弯管必须用弹簧现弯，不得使用90弯头及三通。
- 穿入线管导线的总截面不应大于线管孔有效面积的40%，总数不超过4根，管内不得有结头，扭接。
- 灯具安装- 灯具安装必须牢固，同一室内或场所安装的灯具，其中心线偏差在5毫米之内。
- 当吊灯灯具重量超过3kg时，应采取预埋吊钩或螺栓固定。
- 质量大于10kg的灯具的固定及悬吊装置应按灯具重要的5倍做恒定均布载荷强度试验，持续时间不得少于15min。
- 开关、插座安装- 开关、插座安装在木结构内，应注意做好防火处理。
- 开关、插座的接线端子之间电气绝缘电阻不小于5MΩ，塑料面板应进行现场阻燃试验。
- 交流开关、插座与弱电信号的开关、插座之间以及各种开关、插座与暖气片、燃气管道之间均应有0.3m以上的安全距离。
强电安全技术交底百度文库模板
一、交底目的为确保强电施工过程中的安全，提高施工人员的安全意识，防止事故发生，特进行本次强电安全技术交底。
二、交底对象参与强电施工的所有人员，包括施工人员、监理人员、管理人员等。
三、交底时间[具体日期]四、交底内容1. 安全意识教育- 强调安全生产的重要性，提高全体施工人员的安全意识。
- 介绍国家及地方关于强电施工的安全生产法律法规和标准。
- 强调遵守施工安全操作规程的必要性。
2. 施工现场安全管理- 施工现场应设置明显的安全警示标志，如“高压危险”、“禁止通行”等。
- 施工现场应配备必要的安全防护设施，如安全帽、安全带、绝缘手套等。
- 施工现场应定期进行安全检查，及时发现并消除安全隐患。
3. 强电施工安全操作规程- 施工前，应对施工现场进行勘察，了解现场环境，评估施工风险。
- 施工人员应穿戴符合规定的个人防护用品，如绝缘手套、绝缘鞋等。
- 施工过程中，严禁非专业人员操作高压设备。
- 施工人员应熟悉施工图纸和施工方案，严格按照操作规程进行施工。
- 严禁在带电设备附近进行敲打、焊接等作业。
4. 设备操作与维护- 施工人员应熟悉各类强电设备的操作方法和维护保养知识。
- 严禁使用损坏或未经检修的设备。
- 定期对设备进行检查和维护，确保设备正常运行。
5. 紧急事故处理- 施工人员应熟悉紧急事故处理程序，如触电、火灾、爆炸等。
- 发现事故隐患，应立即停止作业，并及时上报。
- 紧急事故发生时，应迅速采取有效措施，确保人员安全。
五、交底要求1. 施工人员应认真听取交底内容，并做好记录。
2. 施工人员应熟练掌握强电安全技术，严格遵守操作规程。
3. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
六、附则1. 本安全技术交底为本次强电施工的指导性文件，如有未尽事宜，另行通知。
2. 施工过程中，如遇特殊情况，应按照实际情况调整安全技术措施。
七、签字确认[施工人员签字][监理人员签字][管理人员签字]八、备注1. 本安全技术交底自[具体日期]起实施。
强弱电施工安全技术交底模板
一、交底目的为确保强弱电施工过程中的安全，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象所有参与强弱电施工的施工人员、监理人员、管理人员。
三、交底内容1. 施工前准备（1）施工人员应熟悉施工图纸，了解施工工艺，掌握相关安全操作规程。
（2）施工前应对施工现场进行安全检查，确保无安全隐患。
（3）施工人员应穿戴符合规定的个人防护用品，如安全帽、防护眼镜、绝缘手套等。
2. 施工过程安全（1）施工过程中，应严格遵守施工方案和操作规程，确保施工安全。
（2）进行电气作业时，应先切断电源，确保无电压，方可进行操作。
（3）强弱电施工时，应保持施工区域整洁，避免交叉作业，防止误操作。
（4）施工过程中，如发现设备故障或安全隐患，应立即停止作业，及时上报，待问题解决后方可继续施工。
3. 预防触电措施（1）施工人员应熟悉电气设备的操作规程，掌握触电紧急救护方法。
（2）电气设备操作人员应持证上岗，非专业人员不得擅自操作。
（3）电气设备操作前，应检查设备绝缘性能，确保设备无漏电现象。
（4）施工过程中，应定期检查电气设备，发现异常情况，及时更换或修复。
4. 预防火灾措施（1）施工现场应配备足够的消防器材，并确保消防器材完好有效。
（2）施工过程中，应保持施工现场通风良好，避免因通风不良导致火灾。
（3）施工现场禁止使用明火，如需使用电焊等作业，应采取防火措施。
（4）施工人员应熟悉消防器材的使用方法，确保在火灾发生时能迅速应对。
5. 其他安全注意事项（1）施工过程中，应严格遵守高空作业安全规程，防止高处坠落。
（2）施工现场应设置安全警示标志，提醒施工人员注意安全。
（3）施工人员应遵守交通规则，确保施工现场交通秩序。
（4）施工现场应设置临时休息室，确保施工人员休息充分。
四、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握交底内容。
2. 施工人员应将安全技术交底内容告知现场其他施工人员，确保安全意识深入人心。
强电施工技术交底
强电施工技术交底项目名称: [项目名称]工程部位: [工程部位，例如：1#楼强电工程]施工内容: [具体施工内容，例如：配电箱安装、照明线路敷设、插座安装等] 交底时间: [日期]交底人: [姓名]接收人: [姓名]一、工程概况:简要介绍工程的规模、类型、主要施工内容及质量标准。
二、施工技术要求:严格按照设计图纸及相关规范进行施工。
电线、电缆选用符合国家标准的合格产品，并做好质量检验记录。
电线、电缆敷设应规范整齐，并固定牢固。
配电箱、开关、插座等电气设备安装应牢固可靠，并符合安装规范。
施工过程中应注意安全，做好防触电、防火等措施。
三、主要施工工艺:配电箱安装:配电箱安装位置应符合设计要求，并预留足够的空间。
配电箱安装牢固，并确保水平。
配电箱内部线路连接应正确，并做好绝缘处理。
照明线路敷设:照明线路应选择合适的电线，并根据设计图纸进行敷设。
线路敷设应整齐美观，并做好固定和保护措施。
照明灯具安装应牢固，并确保安装方向正确。
插座安装:插座安装位置应符合设计要求，并确保安全距离。
插座安装牢固，并确保接地良好。
插座应选用合格产品，并符合国家标准。
四、质量控制措施:严格执行施工规范，并做好自检和互检工作。
对关键部位进行重点检查，确保质量达标。
施工过程中应做好记录，并及时进行整改。
对施工质量进行验收，确保工程质量合格。
五、安全文明施工措施:施工人员必须持证上岗，并接受安全教育培训。
施工现场应设置安全警示标志，并做好安全防护措施。
施工人员应穿戴相应的安全防护用品。
施工现场应保持整洁，并做好文明施工管理。
六、完成时间及质量目标:完成时间： [时间]质量目标： [质量标准]七、其他事项:如有技术疑问，应及时向技术负责人咨询。
施工过程中应及时做好沟通，并及时处理突发事件。
签字确认:交底人: 接收人:日期: 日期:注: 以上交底内容仅供参考，实际施工过程中应根据具体情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
四、电缆井、人孔井
1、根据井的尺寸，在砼基础上定出中心，量出内径。
人行道下电缆井和人行道下弱电井采用MU10烧结普通砖和M5水泥砂浆砌筑，用砖沿四周铺砌，铺砌时要做到上下两砖错缝，砖与砖之间砂浆饱满，井壁砂浆抹面压光，并严格按施工图施工。
方井的长宽，圆井的直径允许偏差±10cm。
车行道下弱电井采用钢筋混凝土现浇。
2、井内壁四周采用1:1水泥砂浆抹面。
墙电井采用-50×5镀锌扁铁接地极在浇垫层前环绕井圈一周，在井底需做集水坑采用150PVC管就近接入雨水井内，不允许接入污水管。
3、强电井盖板采用预制，弱电入孔井采用C30钢筋混凝土现浇。
采用C30钢筋混凝土预制，盖板四周用5cm宽2mm厚角钢包边，每块盖板需留吊装φ40孔4个，透气φ33.5孔4个，具体操作时切实注意预制盖板养护期，做到不到养护期不使用的原则，以保证预制件的质量达到设计要求的强度。
井座采用C30钢筋混凝土现浇。
4、盖板安装时必须完整无损，安装平衡，位置正确，井盖的高程与路面一致。
五、电缆敷设施工方案
1、工艺流程
选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接
头包扎→检查绝缘摇测
2、操作工艺
1、选择导线：（1）应根据设计图要求选择导线。
