九年级物理——电功率培优习题归纳(含答案)

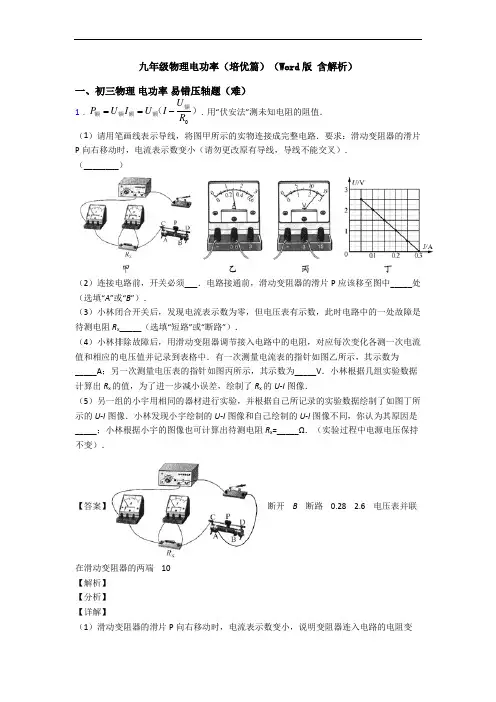

九年级物理电功率(培优篇)(Word版 含解析)
九年级物理电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；2．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。
中考物理 电功率的综合计算问题 培优练习(含答案)含答案
一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。
2．如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则由图象可知（ ）A ．电阻R 0两端电压与通过R 0的电流成正比B ．R 0的电阻值是5ΩC ．该电路最小功0.3WD ．滑动变阻器R 的电功变化范围0~0.45W【来源】2020年贵州省遵义市桐梓县中考二模物理试题 【答案】BCD 【解析】 【分析】 【详解】A ．由电路图可知，电流表测电路电流，电压表测电阻R 0电压，由I-U 图象可知，电阻R 0的I-U 图象是一条倾斜的直线，是正比例函数图象，电阻R 0是一个定值，电压表的示数与电流表的示数之比不变，电阻R 0两端电流与通过R 0的电压成正比，电压决定电流，不能说电流与电压成正比，故A 错误，A 不符合题意；B ．由I-U 图象可知，滑片P 移至b 端时滑动变阻器接入阻值为零，此时电压表示数为电源电压，为3V ，电路中的电流为0.6A ，则03V 5Ω0.6AU R I === 故B 正确，B 符合题意； C ．根据功率公式2U P UI R== 当电路电阻最大时，即滑动变阻器接入最大时，功率最小，由I-U 图象可知，此时滑片P 移至a 端，电压表示数为0.5V ，电路中的电流为0.1A ，则电路总电阻为3V 30Ω0.1AU R I ===总 则电路最小功率为22min(3V)0.3W 30ΩU P R ===总 故C 正确，C 符合题意； D ．根据功率公式22222200001()()24R R U R U U P U R R R R R R R R R R R R====-++++ 当滑动变阻器接入阻值为零时功率最小，为零；当滑动变阻器接入阻值与电阻R 0相等时功率最大，为22max0(3V)0.45W 445ΩU P R ===⨯ 故D 正确，D 符合题意。
物理九年级下册 电功率(培优篇)(Word版 含解析)
物理九年级下册 电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．(4)[7][8]实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I 图像应为图3中的虚线①，选择的依据是“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”。
在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V ，五个定值电阻R 1（5Ω）、R 2（10Ω）、R 3（15Ω）、R 4（20Ω）、R 5（25Ω），标有“50Ω1A ”的滑动变阻器R 、电压表（可用量程：0～3V 、0～15V ）、电流表（0～0.6A ）、开关各1只，导线若干。
(1)小赵同学设计了如图甲所示的实验电路，电路连接完毕，闭合开关S ，发现电流表有示数，电压表无示数。
若电路故障只出现在R 1和R 上，则电路故障是______；(2)排除电路故障后，将滑动变阻器的滑片P 移到最______端，闭合开关，调节滑片P ，使电压表的示数为2.5V 时，电流表的示数应为______A ；(3)分别用定值电阻R 2、R 3、R 4、R 5依次替换R 1，重复(2)的实验步骤。
根据实验所得的五组数据绘制出I -R 图象，如图乙所示，由图象可得出的结论是：______；(4)完成步骤(2)后，若保持滑片P 位置不变，断开开关，用R 2替换R 1，闭合开关，发现电压表示数______2.5V （选填“大于”或“小于”），应向______（选填“左”或“右”）移动滑片P 才能达到实验要求；(5)为完成该实验探究，滑动变阻器允许连入电路的最小阻值为______Ω；(6)在使用电阻R 1、R 5完成实验的过程中，当电压表示数为2.5V 时，滑动变阻器R 消耗的电功率分别为P 1、P 5，则15:P P ______。
【答案】R 1短路 右 0.5 当导体两端的电压保持不变时，导体中的电流与导体的电阻成反比 大于 右 4 5:1【解析】【分析】【详解】(1)[1]由图可知，电阻R 1和滑动变阻器R 串联，电压表测R 1两端的电压，电流表测电路中的电流。
【物理】九年级物理电功率题20套(带答案)及解析精选全文
可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。
闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。
中考物理培优训练及答案——电功率
中考物理培优训练及答案——电功率一、选择题（本大题共10道小题）1. (2022•桂林)下列用电器中,主要将电能转化为光能的是( )A.电饭煲B.电灯C.洗衣机D.电风扇2. (2021•宜昌)甲、乙两电热丝电阻之比为2:3,通过的电流之比为3:1,则相同时间内产生的热量之比为( )A.2:1B.6:1C.1:2D.1:63. (2021•内蒙古)如图所示,只闭合开关S时灯L1的功率为9W;断开开关S,闭合S1、S2时,灯L1的功率为25W.电源电压不变,忽略温度对灯丝电阻的影响.则L1与L2电阻之比是( )A.3:2B.5:3C.3:1D.9:254. (2020•大连)如图所示的电路,电源电压保持不变.闭合开关S,在滑动变阻器的滑片从a 端向b端移动的过程中,不计温度对灯丝电阻的影响,则电路总功率P与电压表示数U之间的关系图象为( )A. B. C. D.5. (2022•株洲)如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置.通电前,两个U形管内的液面相平,通电一定时间后,通过R1、R2的电流分别为I1、I2,则下列说法正确的是( )A.I1＝I2,A管中的液面比B管中的液面低B.I1＝I2,A管中的液面比B管中的液面高C.I1＞I2,A管中的液面比B管中的液面低D.I1＞I2,A管中的液面比B管中的液面高6. (2022•怀化)如图所示的串联电路中,定值电阻R1＝2R2,开关闭合后,电阻R1、R2两端电压分别为U1、U2,通过的电流分别为I1、I2,电功率分别为P1、P2,相同时间内做的功为W1、W2,以下比值正确的是( )A.I1:I2＝2:1B.U1:U2＝1:1C.P1:P2＝2:1D.W1:W2＝1:27. (2022•郴州)老王的手机电池的铭牌上标有“5V4000mA•h”的字样,手机正常使用时功率为2W.如果他在电池电量剩余30%时,立刻插上30W的充电器,并持续正常使用,直到电量充满.他这次给手机充电的时间是( )A.0.2hB.0.47hC.0.5hD.0.67h8. (2022•娄底)如图所示,小明同学设计了一种烟雾报警装置,R0的电阻为40Ω,R为光敏电阻,其阻值随激光的光照强度减弱而增大.当电路中电流小于或等于0.3A时,烟雾报警器报警.开关S闭合后,当电流为0.5A时,光敏电阻R的电功率为4W.下列说法正确的是( )A.当R处的烟雾浓度逐渐增大时,电流表的示数变大B.电源电压为24VC.当电压表的示数为16V时,烟雾报警器报警D.当电路中电流为0.4A时,R消耗的电功率为6W9. (2022•达州)如图所示为电烤炉的简化电路图,小张查看说明书后得知:R1、R2均为电热丝,R1＝44Ω,R2＝66Ω.当开关S1闭合,S2处于不同状态时,电烤炉处于不同挡位,忽略温度对电热丝电阻的影响.下列说法正确的是( )A.闭合S1、S2时,电烤炉处于低温挡状态B.电烤炉处于高温挡与低温挡状态时,R1两端的电压之比为5:2C.电烤炉处于高温挡与低温挡状态时,电路在相同时间内所消耗的电能之比为3:2D.电烤炉处于低温挡状态时,R1、R2所消耗的电功率之比为3:210. (2022•邵阳)小灯泡L和定值电阻R接在如图甲所示的电路中,其两者的I﹣U关系图象如图乙所示,下列说法中正确的是( )A.图乙中曲线A表示电阻R的I﹣U关系图象B.当电源电压为4V时、电流表示数为0.5AC.当电源电压为4V时,小灯泡L的实际功率为1.6WD.如果将小灯泡L和电阻R串联接在电压为10V的电源两端,电路消耗的总功率为2W二、填空题（本大题共6道小题）11. (2022•绥化)某饮水机额定加热功率为500W,水箱容积为1L,在额定电压下将满箱水从75℃加热到95℃,用时210s,则水箱中的水吸收的热量是J,该饮水机的效率是.12. (2022•黑龙江)如图所示是“探究通电导体产生的热量与大小关系”的实验装置.电源电压为4.5V且保持不变,将滑动变阻器滑片移至最右端,在1min内电流通过10Ω电阻丝产生的热量为J.13. (2022•贵阳)如图所示电路,电源电压保持不变.只闭合开关S1时,定值电阻R1的功率是16W;当开关S1、S2都闭合时,R1的功率是25W.则先后两次电路消耗的功率之比是.14. (2020•陕西)电能表是用来测量电路中消耗多少的仪表.小明家月初和月末电能表的示数如图所示,则该月小明家用了度电.15. (2022•葫芦岛)如图是小鹏家的电能表,他家同时工作用电器的总功率不能超过W.电能表的转盘转得越快,说明电路总功率越.将电热水器单独接入电路,正常工作3min,电能表的转盘转150转,电热水器的功率为W.16. (2022•宁波)盛夏,室外温度达36℃,小宁将客厅空调的设定温度设置为28℃,发现空调正常工作时的工作周期:工作10min后会停止工作,5min后再重新工作……周而复始.从该空调铭牌上获悉,空调的制冷额定功率为2000W.(1)空调正常工作时,一个工作周期内消耗的电能为J.(2)为了节能减排,小宁家换上了隔热保温性能更好的门窗.在工作电压、室外温度、空调的设定温度等条件均相同的情况下,空调新的一个工作周期内,工作时间会(填“大于”“等于”或“小于”)10min.三、实验题（本大题共3道小题）17. (2022•金华)学习小组开展“测量小灯泡的功率”实验,实验电路如图甲,绘制出小灯泡的I-U关系曲线如图乙,已知小灯泡的额定电压为3.8V,电源电压恒为6V.回答下列问题:(1)闭合开关后移动变阻器的滑片,当电压表示数为V时,读出电流表示数,即可计算小灯泡的额定功率;(2)实验时,变阻器的滑片向左移动过程中,电流表与电压表示数的比值将(选“变大”“不变”或“变小”).18. (2021海南模拟)在“用伏安法测小灯泡电功率”的实验中,待测小灯泡的额定电压为2.5V.(1)图甲是未连接好的实验电路,请用笔画线代替导线将它连接完整.(要求:当滑动变阻器滑片向右滑动时,电流表示数变大.)(2)为了测出小灯泡正常发光时的功率,连接好电路后,闭合开关,无论怎样移动滑片,电压表示数无法达到2.5V,造成这一现象的原因可能是滑动变阻器的最大阻值(填“偏大”或“偏小”).(3)排除故障后,移动滑片,当使电压表示为2.5V,电流表示数如图乙所示,则小灯泡的额定功率是W.(4)根据测得的数据,画出了小灯泡的电流与电压如图丙所示的变化关系图象,发现图线是曲线,其主要原因是.19. (2022•河南)在测量额定电压为2.5V小灯泡的电功率实验中,电源是三节新干电池.(1)请用笔画线代替导线,将图1的电路连接完整.(2)闭合开关前,滑动变阻器的滑片应置于(选填“左”或“右”)端.(3)闭合开关,移动滑片,当电压表的示数为V时,小灯泡正常发光,读出电流表示数,可测得额定功率.(4)继续移动滑片,电压表示数如图2所示,为V,此时电流表示数为0.24A,小灯泡的实际功率为W.为了研究小灯泡发光情况与电功率的关系,除了表中记录的电表示数和电功率,还需要增加记录的内容是.(5)分析实验数据可以发现,小灯泡两端的电压越高,它的实际功率.(6)完成上述实验后,某小组设计了图3所示的电路,用原来的电源和电压表测量原小灯泡的额定功率.方案如下:①把定值电阻R0接入电路,调节滑动变阻器使小灯泡正常发光;②保持滑片位置不变,将电压表改接在R0两端,读出电压表示数;③算出小灯泡的额定功率.现有阻值为5Ω、10Ω、20Ω的定值电阻,为了能测出小灯泡的额定功率,结合题中的数据分析,定值电阻R0应选Ω的.四、综合题（本大题共3道小题）20. (2022•天津)额定功率为3000W的电热水器正常工作时,把质量为60kg的水从20℃加热到70℃.已知c水＝4.2×103J/(kg•℃),不计热量损失,求:(1)水吸收的热量;(2)加热所需要的时间.21. (2022•芜湖模拟)如图所示,电源电压保持不变.当开关S接1点时,R1消耗的电功率P1,R2消耗的电功率P2;当开关S接2点时,R1消耗的电功率P1′,R3消耗的电功率P3′;如果P1＜P1′,请推导出:P1+P2＜P1′+P3′.22. (2022•包河区三模)如图甲所示,电源电压保持不变,小灯泡的额定电压为12V,闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I﹣U关系图像,如图乙所示.不计温度对滑动变阻器阻值的影响.求:(1)小灯泡正常发光时的电阻为多少Ω;(2)当滑片P移至最右端时,闭合开关S,通电2min滑动变阻器消耗的电能为多少J一、选择题（本大题共10道小题）1. 【答案】解:A、电饭煲工作时主要把电能转化为内能,故A不合题意;B、电灯工作时主要把电能转化为光能,故B符合题意;C、洗衣机工作时主要把电能转化为机械能,故C不合题意;D、电风扇工作时只要把电能转化为机械能,故D不符合题意.故选:B.2. 【答案】故选:B.3.【答案】断开开关S,闭合S1、S2时,L1与L2并联,灯泡两端的电压等于总电压即U1＝U总,灯L1的功率P1＝25W,则:P1＝＝•••••①,只闭合开关S时灯L1的功率P1′＝9W,此时L1与L2串联,总电压等于各部分电压之和,且电压的分配与电阻成正比,即U总＝U1′+U2′,＝,由上述两式得:U1′＝U总,则此时灯L1的功率:P1′＝＝•••••②②比①得:＝,由题知:P1＝25W,P1′＝9W,代入上式得:＝,两边开方＝,整理得:R1:R2＝3:2.故选:A.4.【答案】滑动变阻器R和灯L串联接入电路,电压表测量滑动变阻器R两端的电压,设电压表示数为U,电源电压为U′,由串联电路电压的规律及欧姆定律,灯的电流即电路的电流:I＝,则电路的总功率:P＝U′I＝U′×＝﹣×U,因上式中,U′和R L均为定值,故电路的总功率随电压表示数变化的一次减函数关系式,只有A正确.故选:A.5. 【答案】解:由图可知,右侧两电阻丝并联后与左侧电阻丝串联,并联电路中干路电流等于各支路电流之和,所以I1＞I2;由Q＝I2Rt可知,通电时间相同时,I1＞I2,R1＝R2＝5Ω,所以左侧电阻产生的热量较多;密闭空气吸收热量后,体积不变,压强变大,左侧容器内气体的压强与大气压的差值较大,A玻璃管液面较高.故选:D.6. 【答案】解:A、由图可知,闭合开关S后,电阻R1、R2串联,因串联电路中电流处处相等,则I1＝I2,故A错误;B、根据欧姆定律可知,电阻R1、R2两端电压之比:U1:U2＝I1R1:I2R2＝R1:R2＝2R2:R2＝2:1,故B 错误;C、根据P＝UI可知,电阻R1、R2的电功率之比:P1:P2＝U1I1:U2I2＝U1:U2＝2:1,故C正确;D、由P＝可知,电阻R1、R2在相同时间内做的功之比:W1:W2＝P1t:P2t＝P1:P2＝2:1,故D错误.故选:C.7. 【答案】解:手机充满电储存的电能为:W＝UIt＝5V×4000×10﹣3A×1h＝20W•h,需要充的电能W＝Wη＝W充﹣W用＝P1t﹣P2t,充满需要的时间t＝＝＝0.5h.故选C.8. 【答案】解:由电路图可知,光敏电阻R和定值电阻R0串联,电压表测R两端的电压,电流表测电路中的电流.(1)因光敏电阻的阻值随光照强度的减弱而增大,所以,当R处的烟雾浓度逐渐增大时,光照强度减弱,R的阻值变大,电路中的总电阻变大,由I＝可知,电路中的电流变小,即电流表示数变小,故A错误;(2)因串联电路中各处的电流相等,且I＝0.5A时,P R＝4W,所以,由P＝I2R可得,光敏电阻的阻值为:R＝＝＝16Ω,因串联电路中总电阻等于各分电阻之和,所以,电源的电压:U＝I(R+R0)＝0.5A×(16Ω+40Ω)＝28V,故B错误;(3)当电压表的示数为16V时,R0两端的电压:U0＝U-U R＝28V-16V＝12V,此时电路中的电流:I＝＝＝0.3A,因电路中电流小于或等于0.3A时,烟雾报警器报警,所以,此时烟雾报警器报警,故C正确;(4)当电路中电流为0.4A时,定值电阻R0两端电压:U0′＝I′R0＝0.4A×40Ω＝16V,此时R两端的电压:U R′＝U-U0′＝28V-16V＝12V,R消耗的电功率:P R＝I′U R′＝0.4A×12V ＝4.8W,故D错误.故选:C.9. 【答案】解:A、当S1闭合,S2断开,R1、R2串联;当S1、S2闭合时,R2被短路,电路为R1的简单电路;因串联电路中的总电阻大于任一分电阻,所以由P＝UI＝可知,电路为R1的简单电路时,电路中的电阻最小,电功率最大,电烤炉为高温挡;R1、R2串联时,电路中的电阻最大,电功率最小,电烤炉为低温挡,故A错误;B、电烤炉处于高温挡时,电路为R1的简单电路,电路中的电流:I高＝＝＝5A,电烤炉处于低温挡时,R1、R2串联,电流:I低＝＝＝＝2A,由欧姆定律可知,电烤炉处于高温挡与低温挡状态时,R1两端的电压之比:＝＝＝＝,故B正确;C、由W＝UIt可知,电烤炉处于高温挡与低温挡状态时,电路在相同时间内所消耗的电能之比:＝＝＝＝,故C错误;D、电烤炉处于低温挡状态时,R1、R2串联,通过两电阻的电流相等,由P＝I2R可知,此时R1、R2所消耗的电功率之比:＝＝＝＝,故D错误.故选:B.10. 【答案】解:A、定值电阻R的I﹣U关系图象是一条直线,故A错误;BC、由图甲可知小灯泡L和定值电阻R并联在电压为4V的电源上时,因并联电路中各支路两端的电压相等,所以,它们两端的电压均为4V,由图象可知对应的电流:I L＝0.3A,I R＝0.1A,因并联电路中干路电流等于各支路电流之和,所以干路电流:I＝I L+I R＝0.3A+0.1A＝0.4A小灯泡L的实际功率:P L＝UI L＝4V×0.3A＝1.2W,故B、C错误;D、如果把小灯泡L和定值电阻R串联在10V电源上,由乙图可知当通过电路的电流为0.2A 时,灯泡两端的电压为2V,电阻两端的电压为8V,串联电路总电压等于各部分电压之和,此时电路总电压U＝U L+U R＝2V+8V＝10V,恰好等于电源电压,即把小灯泡L和定值电阻R串联在10V电源上,电路中的电流等于0.2A,所以电路消耗的总功率是:P＝U′I′＝10V×0.2A＝2W,D正确.故选:D.二、填空题（本大题共6道小题）11. 【答案】解:(1)根据密度公式ρ＝知水的质量为:m＝ρV＝1.0×103kg/m3×1×10﹣3m3＝1kg;水吸收的热量Q吸＝c水m(t﹣t0)＝4.2×103J/(kg•℃)×1kg×(95℃﹣75℃)＝8.4×104J; (2)根据P＝知饮水机消耗的电能是:W＝Pt＝500W×210s＝1.05×105J;饮水机的效率为:η＝×100%＝×100%＝80%.故答案为:8.4×104;80%.12. 【答案】解:(1)图中阻值不同的两个电阻丝串联在电路中,电流相同,通电时间相同,根据控制变量法可知,这是探究电流产生热量跟电阻大小的关系;(2)电源电压为4.5V且保持不变,将滑动变阻器滑片移至最右端,电路中电流为:I＝＝＝0.3A,在1min内电流通过10Ω电阻丝产生的热量为:Q＝I2Rt＝(0.3A)2×10Ω×60s＝54J.故答案为:电阻;54.13. 【答案】解:由题意,电源电压保持不变.只闭合开关S1时,R1和R2串联在电路中,定值电阻R1的功率是16W,即P1＝•R1＝16W-------------①,此时电路消耗的功率P＝•(R1+R2)当开关S1、S2都闭合时,R2被短路,电路中只有R1一个用电器,R1的功率是25W,此时R1的功率就是电路总功率,即P2＝＝25W-----------②,由①②可知,＝,可得＝,先后两次电路消耗的功率之比＝•(R1+R2):＝＝.故答案为:4:5.14. 【答案】解:电能表是测量电路中消耗电能的仪表;由电能表示数可知,他家本月用电:W ＝5661.8kW•h﹣5525.6kW•h＝136.2kW•h＝136.2度.故答案为:电能;136.2.15. 【答案】解:(1)他家同时工作用电器的最大总功率P大＝UI大＝220V×20A＝4400W; (2)电能表是测量电路中用电器消耗电能的仪表,转盘转得越快,表示用电器消耗电能越快,则电路总功率越大;(3)1500r/kW•h表示电路中用电器每消耗kW•h电能,电能表的转盘转过1500r,则电能表的转盘转150r,电热水器消耗的电能W＝＝0.1kW•h,电热水器的电功率P＝＝2kW＝2000W.故答案为:4400;大;2000.16. 【答案】解:(1)空调正常工作时,一个工作周期内消耗的电能:W＝Pt＝2000W×10×60s ＝1.2×106J;(2)为了节能减排,小宁家换上了隔热保温性能更好的门窗,在工作电压、室外温度、空调的设定温度等条件均相同的情况下,保温效果更好,则空调新的一个工作周期内,工作时间会小于10min.故答案为:(1)1.2×106;(2)小于.三、实验题（本大题共3道小题）17. 【答案】解:(1)小灯泡的额定电压为3.8V,当电压表示数为3.8V时灯泡正常工作,此时灯泡的功率为额定功率,读出电流表示数,即可计算小灯泡的额定功率;(2)图中,电压表测灯的电压,电流测灯的电流,当滑片向左滑动时,变阻器连入电路中的电阻变小,由欧姆定律,电路中电流变大,灯的电压变大,根据P＝UI,灯的功率变大,灯丝的温度升高,因灯丝的电阻随温度的升高而变大,故灯丝的电阻变大;由欧姆定律R＝,电流表与电压表示数的比值即灯的电阻的倒数,故电流表与电压表示数的比值将变小.故答案为:(1)3.8;(2)变小.18. 【答案】(1)如上图:(2)偏小:(3)1.4:(4)灯丝的电阻随温度的升高而增大,不是一个定值.19. 【答案】解:(1)滑动变阻器与小灯泡串联,电压表与小灯泡并联,因为灯泡的额定电压为2.5V,所以电压表应选0～3V的量程,滑动变阻器采用“一上一下”的原则接线,如图:;(2)为了保护电路,闭合开关实验前,应将滑动变阻器的滑片移到最大阻值处,由图知,滑片右侧电阻丝接入电路,所以滑片应移到阻值最大的左端;(3)灯在额定电压下正常发光,因此闭合开关,移动滑片,当电压表的示数为2.5V时,小灯泡正常发光;(4)因为电压表选用小量程,由图2可知,电压表的分度值为0.1V,示数为2.2V,灯泡的实际功率:P实＝U实I实＝2.2V×0.24A＝0.528W;研究小灯泡发光情况与电功率的关系时需要比较灯泡的亮度与灯泡的电功率,因此表中还需要增加记录的内容为灯泡的亮度;(5)由表中数据可知,灯泡两端的电压增大,通过灯泡的电流也增大,由P＝UI可知,电压和电流都增大时,电功率增大,说明小灯泡两端的电压越高,它的实际功率越大;(6)电源为3节新干电池组成,电源电压为4.5V,灯泡正常发光时电流为I＝0.26A,由串联电路的电压特点可知,定值电阻和滑动变阻器两端的总电压:U'＝U-U额＝4.5V-2.5V ＝2V,由欧姆定律可知,定值电阻和滑动变阻器的总电阻:R'＝＝≈7.7Ω＜10Ω,因此定值电阻R0应选5Ω,此时定值电阻R0两端的电压:U0＝IR0＝0.26A×5Ω＝1.3V,故R0＝5Ω能满足测量要求.故答案为:(1)如图所示;(2)左;(3)2.5;(4)2.2;0.528;灯泡的亮度;(5)越大;(6)5.四、综合题（本大题共3道小题）20. 【答案】解:(1)使水温由20℃升高到70℃,水需要吸收热量为:Q吸＝c水mΔt＝4.2×103J/(kg•℃)×60kg×(70℃﹣20℃)＝1.26×107J;(2)不计热量损失,电热丝所产生热量的全部被水吸收,由Q放＝Q吸＝W＝Pt得加热所需要的时间:t＝＝＝＝4200s.答:(1)水吸收的热量为1.26×107J;(2)加热所需要的时间为4200s.21. 【答案】解:当开关S接1点时,电阻R1、R2串联,此时R1消耗的电功率:P1＝I2R1,当开关S接2点时,电阻R1、R3串联,此时R1消耗的电功率:P1′＝I′2R1,因为P1＜P1′,所以I＜I′,又因为电阻R1、R2串联时,电路中总功率:P＝P1+P2＝UI,电阻R1、R3串联时,电路中总功率:P'＝P1′+P3′＝UI',所以P1+P2＜P1′+P3′.答:当开关S接1点时,电阻R1、R2串联,此时R1消耗的电功率:P1＝I2R1,当开关S接2点时,电阻R1、R3串联,此时R1消耗的电功率:P1′＝I′2R1,因为P1＜P1′,所以I＜I′,又因为电阻R1、R2串联时,电路中总功率:P＝P1+P2＝UI,电阻R1、R3串联时,电路中总功率:P'＝P1′+P3′＝UI',所以P1+P2＜P1′+P3′.22. 【答案】解:(1)由图乙可知,当灯泡两端的电压为12V时,通过灯泡的电流为2.0A,小灯泡正常发光时的电阻为R L＝＝＝6Ω;(2)闭合开关,灯泡和滑动变阻器串联,电流表测量电路电流,电压表测量灯泡两端的电压.当滑片P移至最左端时,只有小灯泡接入电路,此时小灯泡的电压等于电源电压,电源电压为12V,当滑片P移至最右端时,闭合开关S,灯泡与滑动变阻器串联接入电路,滑动变阻器接入电路的阻值为滑动变阻器的最大阻值,根据图乙可知,电路中的电流为1A,则小灯泡的两端的电压为3V,根据串联电路的电压特点得出滑动变阻器两端的电压U滑＝U﹣U L′＝12V﹣3V ＝9V,通电2min滑动变阻器消耗的电能为W＝UIt＝9V×1A×2×60s＝1080J.答:(1)灯泡正常发光时的电阻为6Ω;(2)当滑片P移至最右端时,闭合开关S,通电2min滑动变阻器消耗的电能为1080J11。

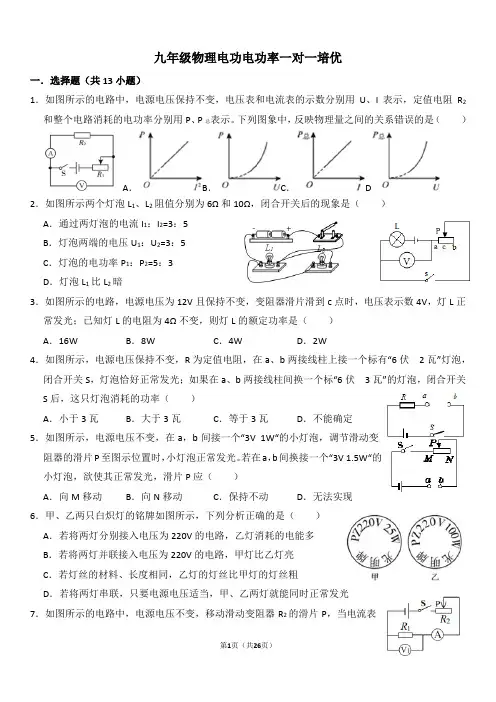

九年级物理电功电功率一对一培优含答案
九年级物理电功电功率一对一培优一．选择题（共13小题）1．如图所示的电路中，电源电压保持不变，电压表和电流表的示数分别用U、I表示，定值电阻R2表示。
下列图象中，反映物理量之间的关系错误的是（）和整个电路消耗的电功率分别用P、P总A．B．C．D2．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A．通过两灯泡的电流I：I2=3：5B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3D．灯泡L1比L2暗3．如图所示的电路，电源电压为12V且保持不变，变阻器滑片滑到c点时，电压表示数4V，灯L正常发光；已知灯L的电阻为4Ω不变，则灯L的额定功率是（）A．16W B．8W C．4W D．2W4．如图所示，电源电压保持不变，R为定值电阻，在a、b两接线柱上接一个标有“6伏2瓦”灯泡，闭合开关S，灯泡恰好正常发光；如果在a、b两接线柱间换一个标“6伏3瓦”的灯泡，闭合开关S后，这只灯泡消耗的功率（）A．小于3瓦B．大于3瓦C．等于3瓦D．不能确定5．如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光。
若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（）A．向M移动B．向N移动C．保持不动D．无法实现6．甲、乙两只白炽灯的铭牌如图所示，下列分析正确的是（）A．若将两灯分别接入电压为220V的电路，乙灯消耗的电能多B．若将两灯并联接入电压为220V的电路，甲灯比乙灯亮C．若灯丝的材料、长度相同，乙灯的灯丝比甲灯的灯丝粗D．若将两灯串联，只要电源电压适当，甲、乙两灯就能同时正常发光7．如图所示的电路中，电源电压不变，移动滑动变阻器R2的滑片P，当电流表的示数变化为1～1.3安时，电压表的示数变化了3伏，则该定值电阻R1所消耗功率的变化范围是（）A．3～3.9瓦B．3～5.07瓦C．3.9～10瓦D．10～16.9瓦8．如图甲是小灯泡L的U﹣I图象，其额定电压为5V，现把该小灯泡接入如图乙所示的电路中，闭合开关S时电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 1A”。
九年级电功率(培优篇)(Word版 含解析)
九年级电功率（培优篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．（3）灯丝的电阻随着电压的变化而变化，所以不能得出导体中电流和导体两端电压成正比的结论，该同学的说法不合理．在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6V）、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L （电阻约为10Ω）、滑动变阻器两个（R甲：“10Ω 1A”；R乙：“50Ω 0.5A”）、开关S、导线若干。
（1）该实验的原理是电功率P=________；（2）实验中，应选用的滑动变阻器是________（选填“R甲’或“R乙”）；（3）选用滑动变阻器后，请你根据以上器材设计一个测量小灯泡电功率的实验电路图，并画在图甲的虚线框内；（_____）（4）某小组在实验中记录了3组小灯泡的电流随电压变化的情况，如图乙所示，完成实验后小组进一步求得该小灯泡正常发光时的电阻为________Ω（保留到小数点后一位）；（5）另一小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率，小组在实验室选了一个10Ω的电阻R0和一个单刀双掷开关，设计了如图丙所示的电路并完成了该实验（电源电压不变）；①闭合开关S，S1接b，调节滑动变阻器使小灯泡正常发光，记录电压表示数U1。
②闭合开关S，滑动变阻器滑片保持不动，S1接a，读出此时电压表示数为U2。
则小灯泡额定功率P额=________（用R0、U1、U2表示）。
【答案】UI R乙10.4()121U U UPR-额＝【解析】【详解】（1）该实验的原理是电功率P＝UI；（2）电源（电压恒为6V）、额定电压为2.5V的待测小灯泡L（电阻约为10Ω），由欧姆定律，灯的额定电流为：2.5V0.25A10ΩLUIR===，根据串联电路的规律及欧姆定律，变阻器连入电路的电阻：6V 2.5V14Ω0.25ALU URI--===滑；故选用滑动变阻器R乙；（3）滑动变阻器、小灯泡、电流表串联，电压表与小灯泡串联，测量小灯泡电功率的实验电路图如下所示：（4）由欧姆定律，求得该小灯泡正常发光时的电阻为： 2.5V 10.4Ω0.24AU R I ==≈； （5）①闭合开关S ，S 1接b ，调节滑动变阻器R 使小灯泡正常发光，记录电压表示数U 1。
九年级下册电功率(培优篇)(Word版 含解析)
九年级下册电功率（培优篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。
小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．选择题（共16小题）1．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W．两个电热水壶都正常工作时，下列说法中正确的是（）①甲电热水壶两端的电压较低②通过乙电热水壶做功较快③通过两个电热水壶的电流相等④甲电热水壶的电阻较大⑤乙电热水壶比甲电热水壶一次能烧更多的开水⑥相同时间内，两个电热水壶消耗的电能不一样A．只有②是对的B．②④⑥是对的C．①③是对的D．④⑤⑥是对的【分析】①两电热水壶正常工作时的电压和额定电压相等；②两电热水壶正常工作时的功率和额定功率相等，实际功率大的电流做功快；③根据P＝UI比较两电热水壶正常工作时的电流关系；④根据P＝的变形公式可知两电热水壶的阻值关系；⑤电热水壶烧开水的多少取决于水壶的容积；⑥根据W＝Pt可知，相同时间内，两个电热水壶消耗的电能的关系。
【解答】解：①甲和乙两电热水壶的额定电压相等，则正常工作时它们两端的电压相等，故①错误；②电热水壶正常工作时的功率和额定功率相等，乙的额定功率较大，其正常工作时的实际功率较大；因电功率是表示电流做功快慢的物理量，所以电流通过乙电热水壶做功较快，故②正确；③两电热水壶正常工作时的电压相等，实际功率不同，由P＝UI的变形式I＝可知，通过的电流不相等，故③错误；④由P＝的变形公式R＝可知，电热水壶的额定功率越大，电阻越小，因此甲电热水壶的电阻较大，故④正确；⑤电热水壶烧开水的多少取决于水壶的容积，与电热水壶的额定功率无关，故⑤错误；⑥根据W＝Pt可知，额定功率不同时，相同时间内，电热水壶消耗的电能不同，故⑥正确。
【点评】本题考查了电功率公式和电功公式的应用，要注意用电器正常工作时的功率和额定功率相等、电压和额定电压相等。
2．关于电功、电功率，下列说法正确的是（）A．电流通过导体做功越少，电功率越小B．电功是表示电流做功快慢的物理量C．电功率大的用电器一定比电功率小的用电器做的功多D．在相同时间内，电流通过导体做功越多，电功率越大【分析】电功是用电器中电流所做的功，消耗多少电能就做多少功；电功率是表示电流做功快慢的物理量，定义是1秒内电流做功的多少。
【解答】解：AD、电功率是表示电流做功快慢的物理量，而电功是用电器中电流所做的功，消耗多少电能就做多少功，若在相同时间内，电流通过导体做功越多（越小），电功率越大（小），故A错误、D正确；B、电功率是表示电流做功快慢的物理量，而电功的实质是电能与其他形式能量的转换，故B错误；C、根据W＝Pt知，在不确定做功时间的情况下，电功率大的用电器不一定比电功率小的用电器做的功多，故C错误。
故选：D。
【点评】电流做功的多少和电流做功的快慢不要混淆，掌握电功和电功率的概念是解决本题的关键。
3．甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W”、“110V 40W”字样，正常发光相同时间，它们消耗的电能（）A．甲灯的多B．乙灯的多C．一样多D．不能确定【分析】用电器在正常工作时的实际功率等于额定功率，已知额定功率与时间，由W＝Pt可以比较用电器消耗的电能。
【解答】解：用电器在正常工作时的实际功率等于用电器的额定功率，由灯泡的铭牌可知，两个白炽灯的额定功率相等，则它们正常发光时的实际功率P相等，由W＝Pt可知，在相等时间t内它们消耗的电能相等。
【点评】本题考查了电能的计算，关键是知道用电器在正常工作时的实际功率等于额定功率。
4．如图是手电筒工作的实物图（电池是新的）。
当手电筒通电后流过灯泡的电流为0.2A，则通电3分钟后，手电筒的电功率和消耗的电能分别为（）A．0.9W 2.7J B．0.9W 162JC．7.5W 22.5J D．7.5W 1350J【分析】知道电池的节数和灯泡的工作电流，根据P＝UI计算功率，知道功率和通电时间，根据W＝Pt计算消耗的电能。
【解答】解：如图，手电筒中装有3节干电池，一节干电池的电压是1.5V，三节干电池串联电压是4.5V，灯泡工作电流是0.2A，所以灯泡的功率为：P＝UI＝4.5V×0.2A═0.9W，3min灯泡消耗的电能为：W＝Pt＝0.9W×180s＝162J。
故选：B。
【点评】本题通过手电筒考查了电功率的计算和电能的计算，是比较简单的习题。
5．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3.2W B．3.6W C．4W D．5W【分析】并联电路中各支路两端的电压相等，根据欧姆定律求出通过电阻的电流，根据图象读出通过灯泡的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出整个电路消耗的功率。
【解答】解：由题意可知，电阻R＝8Ω和灯泡L并联接在电压为4V的电路中，因并联电路中各支路两端的电压相等，所以，U R＝U L＝4V，根据欧姆定律可得，通过R的电流：I R＝＝＝0.5A，由图象可知，通过灯泡的电流I L＝0.4A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I＝I R+I L＝0.5A+0.4A＝0.9A，整个电路消耗的功率：P＝UI＝4V×0.9A＝3.6W。
故选：B。
【点评】本题考查了并联电路的特点和欧姆定律、电功率公式的应用，关键是注意灯泡的电阻是变化的，通过灯泡的电流应从图象中得出。
6．甲、乙、丙三盏灯分别标有“220V、100W”“220V、60W”和“110V、100W”的字样，它们正常发光时，通过哪盏灯灯丝的电流大（）A．甲灯B．乙灯C．丙灯D．一样大【分析】三灯泡正常发光时的功率和额定功率相等，根据P＝UI求出三灯泡正常发光时的电流，然后比较得出答案。
【解答】解：由P＝UI可得，三灯泡正常发光时通过的电流分别为：I甲＝＝≈0.45A，I乙＝＝≈0.27A，I丙＝＝≈0.91A，则I丙＞I甲＞I乙，即三灯泡正常发光时，通过灯泡丙灯灯丝的电流最大。
故选：C。
【点评】本题考查了电功率公式的简单应用，要注意灯泡正常发光时的电压和额定电压相等、功率和额定功率相等。
7．如图所示，额定电压为110V的两盏电灯，额定功率分别为P A＝100W，P B＝25W．把它们接到220V的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是（）A．B．C．D．【分析】（1）根据串联电路电阻的分压特点可知，电压相等时，电阻也要相等。
（2）已知电源电压相等，根据公式P＝可知，电路中电阻越大。
消耗的功率就越小，先根据公式R＝分别求出灯泡A和灯泡B的电阻，再求出A、B、C图总电阻进行比较，即可得出结论。
【解答】解：根据公式P＝可知，灯泡A的电阻R A＝＝＝121Ω，灯泡B的电阻R B＝＝＝484Ω。
A、图是灯泡A和可变电阻串联，根据串联电路电阻的分压特点可知，要使灯泡A正常工作，则上面可变电阻接入电路的阻值为121Ω，即该支路的总电阻为242Ω，同理下边支路的总电阻为968Ω，由＝+可得，此时并联电路的总电阻为R＝193.6Ω；B、图是灯泡A和灯泡B并联后又与可变电阻串联，灯泡要想正常工作，必须满足灯泡A与灯泡B并联后和可变电阻R的阻值相等；由＝+可得，灯泡A和灯泡B 并联后的电阻R并＝96.8Ω，此时电路的总电阻为R＝2R并＝2×96.8Ω＝193.6Ω；C、图是灯泡B和可变电阻并联后又和灯泡A串联，灯泡要想正常工作，必须满足灯泡B与可变电阻并联后和灯泡A的电阻相等；串联电路，电阻越串越大；灯泡A和灯泡B 正常工作时，此时电路的总电阻为R＝2R A＝2×121Ω＝242Ω；D、图是灯泡A和可变电阻并联后又和灯泡B串联，灯泡要想正常工作，必须满足灯泡a与可变电阻R并联后和灯泡b的电阻相等；但并联电路中，电阻越并越小，小于任何一个分电阻，所以此电路中灯泡A和灯泡B不能正常工作，故D错误；根据公式P＝可知，电路电阻越大，消耗的功率就越小，根据W＝Pt知相同时间内消耗的电能越少，比较A、B、C图可知，C图的总电阻大，消耗的电能最少，故C符合题意。
故选：C。
【点评】本题考查电功率的计算和串、并联电路电阻的计算，关键是电功率公式及其变形的灵活运用，重点知道串联电路总电阻大于任何一个串联的电阻，并联电路的总电阻小于任何一个并联的电阻。
8．如图甲所示的电路中，电源电压保持不变，灯泡L的I﹣U图象如图乙所示。
当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1；当只闭合开关S1、S3．滑片P在最左端时，电流表的示数是I2；当只闭合开关S2、S3，滑片P在中点时，电压表的示数是3V，电流表的示数是I3．已知I1：I2＝2：9，I2：I3＝3：1．当滑片P在最左端时，通过开关通断，可使电路消耗的功率最大，该最大值是（）A．7.2W B．8.1W C．9.0W D．9.9W【分析】当只闭合开关S2、S3，滑片P在中点时，灯泡L与R1串联，电压表测L两端的电压，电流表测电路中的电流，根据电压表的示数可知灯泡两端的电压，根据图乙读出电路中的电流，根据串联电路的电压特点和欧姆定律表示出电源的电压；当只闭合开关S1、S3，滑片P在最左端时，R2与R3并联，电流表测两支路的电流之和，根据I2：I3＝3：1求出此时两支路的电流之和；当只闭合开关S1，滑动变阻器的滑片P在最右端时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，根据I1：I2＝2：9求出电路中的电流，根据串联电路的电压特点和欧姆定律表示出电源的电压，然后联立等式即可求出电源的电压；当滑片P在最左端时，闭合S1、S2、S3后，R2、R3、L并联，此时电路的总电阻最小，电路消耗的总功率最大，根据并联电路的电压特点结合图乙读出通过灯泡的电流，根据并联电路的特点求出干路电流，利用P＝UI求出电路的最大功率。
【解答】解：当只闭合开关S2、S3，滑片P在中点时，灯泡L与R1串联，电压表测L两端的电压，电流表测电路中的电流，由电压表的示数是3V可知，灯泡两端的电压U L＝3V，由图乙可知，通过灯泡的电流即电路中电流表的示数I3＝0.3A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，电源的电压U＝U L+I3×R1＝3V+0.3A×R1﹣﹣﹣﹣﹣﹣﹣﹣①当只闭合开关S1、S3，滑片P在最左端时，R2与R3并联，电流表测两支路的电流之和，由I2：I3＝3：1可得，此时两支路的电流之和I2＝3I3＝3×0.3A＝0.9A，当只闭合开关S1，滑动变阻器的滑片P在最右端时，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，由I1：I2＝2：9可知，电路中的电流I1＝0.2A，电源的电压U＝I1R1+U2＝0.2A×R1+2V﹣﹣﹣﹣﹣﹣﹣②由①②可得：U＝6V，当滑片P在最左端时，闭合S1、S2、S3后，R2、R3、L并联，此时电路的总电阻最小，电路消耗的总功率最大，因并联电路中各支路两端的电压相等，所以，灯泡两端的电压为6V，由图乙可知，通过灯泡的电流I L＝0.45A，因并联电路中各支路独立工作、互不影响，所以，R2、R3两支路的电流之和为I2＝0.9A，因并联电路中干路电流等于各支路电流之和，所以，此时电路的总电流I＝I L+I2＝0.45A+0.9A＝1.35A，则电路的最大功率P＝UI＝6V×1.35A＝8.1W。
