仿铜工艺品的制作方法 (1)
高仿青铜器制作方法

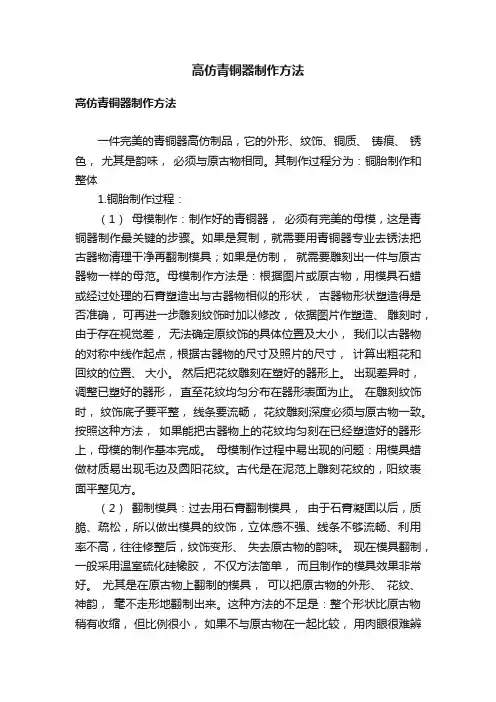

高仿青铜器制作方法高仿青铜器制作方法一件完美的青铜器高仿制品，它的外形、纹饰、铜质、铸痕、锈色，尤其是韵味，必须与原古物相同。
其制作过程分为：铜胎制作和整体1.铜胎制作过程：（1）母模制作：制作好的青铜器，必须有完美的母模，这是青铜器制作最关键的步骤。
如果是复制，就需要用青铜器专业去锈法把古器物清理干净再翻制模具；如果是仿制，就需要雕刻出一件与原古器物一样的母范。
母模制作方法是：根据图片或原古物，用模具石蜡或经过处理的石膏塑造出与古器物相似的形状，古器物形状塑造得是否准确，可再进一步雕刻纹饰时加以修改，依据图片作塑造、雕刻时，由于存在视觉差，无法确定原纹饰的具体位置及大小，我们以古器物的对称中线作起点，根据古器物的尺寸及照片的尺寸，计算出粗花和回纹的位置、大小。
然后把花纹雕刻在塑好的器形上。
出现差异时，调整已塑好的器形，直至花纹均匀分布在器形表面为止。
在雕刻纹饰时，纹饰底子要平整，线条要流畅，花纹雕刻深度必须与原古物一致。
按照这种方法，如果能把古器物上的花纹均匀刻在已经塑造好的器形上，母模的制作基本完成。
母模制作过程中易出现的问题：用模具蜡做材质易出现毛边及圆阳花纹。
古代是在泥范上雕刻花纹的，阳纹表面平整见方。
（2）翻制模具：过去用石膏翻制模具，由于石膏凝固以后，质脆、疏松，所以做出模具的纹饰，立体感不强、线条不够流畅、利用率不高，往往修整后，纹饰变形、失去原古物的韵味。
现在模具翻制，一般采用温室硫化硅橡胶，不仅方法简单，而且制作的模具效果非常好。
尤其是在原古物上翻制的模具，可以把原古物的外形、花纹、神韵，毫不走形地翻制出来。
这种方法的不足是：整个形状比原古物稍有收缩，但比例很小，如果不与原古物在一起比较，用肉眼很难辨别有缩小的感觉。
（3）模壳制作及铸造打磨：现在一般都采用失蜡铸造，这种方法简单快捷，而且能够不失原器形的韵味，可铸造出来工艺特别复杂的青铜器。
不足之处是：器形胎壁厚薄不均匀。
用硅橡胶模具倒出失蜡模壳，一定要进行内外修整。
纸箱做青铜器的方法

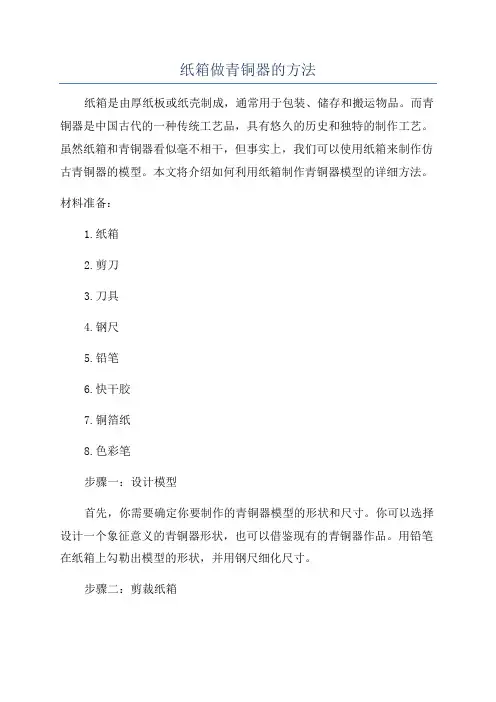

纸箱做青铜器的方法纸箱是由厚纸板或纸壳制成，通常用于包装、储存和搬运物品。
而青铜器是中国古代的一种传统工艺品，具有悠久的历史和独特的制作工艺。
虽然纸箱和青铜器看似毫不相干，但事实上，我们可以使用纸箱来制作仿古青铜器的模型。
本文将介绍如何利用纸箱制作青铜器模型的详细方法。
材料准备：1.纸箱2.剪刀3.刀具4.钢尺5.铅笔6.快干胶7.铜箔纸8.色彩笔步骤一：设计模型首先，你需要确定你要制作的青铜器模型的形状和尺寸。
你可以选择设计一个象征意义的青铜器形状，也可以借鉴现有的青铜器作品。
用铅笔在纸箱上勾勒出模型的形状，并用钢尺细化尺寸。
步骤二：剪裁纸箱根据设计好的模型形状，使用剪刀和刀具将纸箱剪裁成相应的形状。
注意保持手持刀具稳定，以免剪切时出现意外。
步骤三：组装纸箱将剪裁好的纸箱的各个部分粘合在一起，使用快干胶固定接缝部分，确保模型的结构稳定。
你可以根据需要在模型内部添加支撑物，以增强稳定性。
步骤四：贴铜箔纸准备好铜箔纸，根据模型的形状，使用剪刀或刀具将铜箔纸剪裁成相应的形状。
然后使用快干胶将铜箔纸粘贴在纸箱模型的表面，模仿青铜器的金属质感。
步骤五：添加细节根据你的设计，使用色彩笔在铜箔纸上绘制青铜器的纹饰和细节，使模型更加逼真。
你可以参考古代青铜器的纹饰风格和样式，精心绘制。
步骤六：完成模型完成绘制后，仔细检查模型的每个部分，确保没有明显的瑕疵。
如果需要，可以再次进行修整和润色。
最后，将模型放置在一个适当的位置，展示你对青铜器的创作和表达。
总结：通过以上步骤，你可以使用纸箱制作出一款仿古青铜器的模型。
这种制作方法不仅可以满足你对青铜器的热爱和创作欲望，还能培养你的动手能力和艺术创造力。
希望你能享受这个过程，并创作出属于你自己的青铜器模型！。
仿古青铜礼器制作
仿古青铜礼器制作一、青铜礼器的介绍二、青铜礼器的摆放标准三、青铜礼器的造型分类四、青铜礼器的规格五、青铜礼器的材质介绍青铜是金属中最早的合金。
我国古代青铜器铸造工艺有一套简洁的方法。
人类用两种或两种以上的金属，经过高温使它熔合在一起，成为另一种金属，从而具备了的物理和化华性能，这就是合金。
合金在铸造方面是属于再制造，青铜是合金的首创。
青铜通常是纯铜〔Cu〕的与锡〔Sn〕的合金，称为锡青铜，与铅〔Pb〕的合金，就是铅青铜。
中国古代很多锡青铜个常含有少量的铅。
青铜作为一种合金，与纯铜相比，优点是硬度高，熔点较低，金属光泽和抗腐蚀性能好。
纯铜就是红铜，熔点足1084.5℃，假设加上15%的铅，熔点降到960℃，假设加25 %的锡，熔点为810℃。
用铅青铜熔点也低，然而加锡或加铅，其意义不仅在于降低熔点，更重要的是对合金的硬度有不同要求。
加锡的合金有较高的硬度和光泽。
铅不能熔解于铜内，只能在铜液中均匀地分布作滴状浮悬，加铅于铜，使铜液在灌铸时流畅性能好，锡青铜中含有少量的铅是商周青铜冶铸的一个特点。
中国古代青铜合金配比技术相当简洁。
六、青铜礼器的制作工艺中国古代青铜器的铸造有两种根本的方法，即块范法和失蜡法。
xx 物物xx1、块范法块范法〔或称土范法〕是商中周时代最先承受的，是应用最广的青铜器铸造法。
此方法简洁介绍如下：以铸造容器为例，先制成欲铸器物的模型。
模型在铸造工艺上亦称作模或母范，再用泥土敷在模型物外面，脱出用来形成铸件外廓的铸型组成局部，在铸造工艺上称为外范，外范要分割成数块，以便从模上脱下；此外还要用泥土制一个体积与容器内腔相当的范，通常称为芯，或者称为心型、内范；然后使内外范套合，中间的空隙即型腔，其间隔为欲铸器物的厚度；最终将溶化的铜液注入此空隙内，待铜液冷却后，除去内外范即得欲铸器物。
2、失蜡法指用简洁熔化的材料，比方黄蜡〔蜂蜡〕，动物油〔牛油〕等制成欲铸器物的蜡模，然后在蜡模外表用细泥浆浇淋，在蜡模外表形成一层泥壳，再在泥壳外表上涂上耐火材料，使之硬化即做成铸型，最终再烘烤此型模，使蜡油熔化流出，从而形成型腔，再向型腔内浇铸铜液，凝固冷却后即得无范痕，光滑周密的铸件。
青铜器仿古做旧的制作及辨伪
青铜器仿古做旧的制作及辨伪钟家让王丹据《韩非子·说林》中记载，春秋时期，古人就开始仿造青铜器。
由于历代社会遗风及仿古牟取暴利的原因，各个时代都有一些能工巧匠费尽心机，仿制前期青铜器。
尤其在乾隆以后至民国时期古玩业兴起，外国商人纷纷来华抢购古物，使青铜器的价格日益昂贵[1]。
进入20世纪80年代后，随着改革开放的进展，从古玩中牟取暴利之风在我国愈演愈烈。
80年代后期，一些投机者利用现代科学技术手段，进行青铜器的复仿作伪，使青铜器的复仿品达到了用肉眼无法辨伪的地步。
辨别青铜器的真伪是文物鉴定的一个重要课题，也是每一个文物工作者应当承担的责任。
笔者在博物馆从事修复及青铜器复仿工作15年，根据自己这些年的工作经验，以及对高仿地区同行们技术手段的研究，就青铜器高仿精品的制作方法进行一些介绍，并对高仿青铜器的辨伪进行更深一步的探讨。
一、仿古历史回顾北宋中期，复古之风兴盛。
宋徽宗赵佶尤其崇古好古，虽然连年战争，铜料奇缺，但宫廷大量仿制古铜器，毫不吝惜铜料[2]，因此宋代王俅著《啸堂集古录》，赵希鹄著《洞天清录集》都有古铜彝器辨伪说。
这是中国最早记载青铜器辨伪的史料。
民国以前历代所仿制的青铜器，大部分已相当精美逼真了，但缺乏古器固有的韵味，神韵不足。
仿制铜器从底子及锈色来看，一般无亮底子，无硬锈，若有锈也是薄薄的一层，显得浮薄，且色调单一，不似商周铜器上的锈坚硬自然。
至民国后期北京民间铜器制作名师张文普（又名张济卿，人称小古铜张），根据松木擦漆的道理，使用酒精泡漆皮制成漆皮汁，再调和颜色的方法作假锈，这种方法改进了做旧技术，但做出的锈浮薄松软，底子皮色发泅透油，不及真底子明亮有光泽。
张文普的师弟王德山又发明了用漆底磨光和点土喷锈的方法做假锈、假底子。
虽然做得很逼真，但经不起水蒸火烤。
从制作方法来看，仿制器大部分无铸痕、无范痕、无红灰范土，即使有伪造的范土，也不如铸烧的范土坚硬，铸造的器形也不如真器规范[3]。
要如何制作仿制青铜器模型

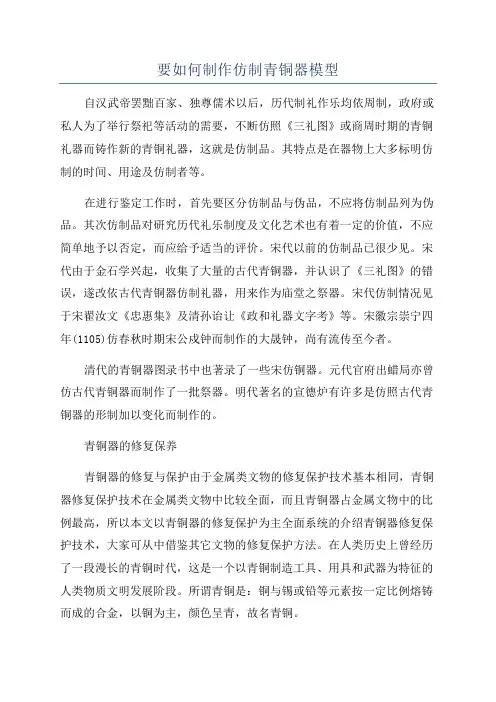

要如何制作仿制青铜器模型自汉武帝罢黜百家、独尊儒术以后，历代制礼作乐均依周制，政府或私人为了举行祭祀等活动的需要，不断仿照《三礼图》或商周时期的青铜礼器而铸作新的青铜礼器，这就是仿制品。
其特点是在器物上大多标明仿制的时间、用途及仿制者等。
在进行鉴定工作时，首先要区分仿制品与伪品，不应将仿制品列为伪品。
其次仿制品对研究历代礼乐制度及文化艺术也有着一定的价值，不应简单地予以否定，而应给予适当的评价。
宋代以前的仿制品已很少见。
宋代由于金石学兴起，收集了大量的古代青铜器，并认识了《三礼图》的错误，遂改依古代青铜器仿制礼器，用来作为庙堂之祭器。
宋代仿制情况见于宋翟汝文《忠惠集》及清孙诒让《政和礼器文字考》等。
宋徽宗崇宁四年(1105)仿春秋时期宋公戍钟而制作的大晟钟，尚有流传至今者。
清代的青铜器图录书中也著录了一些宋仿铜器。
元代官府出蜡局亦曾仿古代青铜器而制作了一批祭器。
明代著名的宣德炉有许多是仿照古代青铜器的形制加以变化而制作的。
青铜器的修复保养青铜器的修复与保护由于金属类文物的修复保护技术基本相同，青铜器修复保护技术在金属类文物中比较全面，而且青铜器占金属文物中的比例最高，所以本文以青铜器的修复保护为主全面系统的介绍青铜器修复保护技术，大家可从中借鉴其它文物的修复保护方法。
在人类历史上曾经历了一段漫长的青铜时代，这是一个以青铜制造工具、用具和武器为特征的人类物质文明发展阶段。
所谓青铜是：铜与锡或铅等元素按一定比例熔铸而成的合金，以铜为主，颜色呈青，故名青铜。
焊接对一件出土不完整的青铜器文物首先要焊接把青铜器拼接成一个完成的器物，焊接是传统修复技术中的重要环节，是修复破碎青铜器和复原器形的主要手段。
需要根据青铜性质、残破和腐蚀情况不同，而采用不同的焊接方法，即大焊和小焊。
首先用矬子把焊口锉平，然后焊接是用电烙铁将锡融化注入要修复青铜器上。
补配补配是传统青铜器修复技术中复原残缺部分的重要技术。
补配就是残缺的青铜器不完整了，根据铜器种类、形状、残缺部位，打制补配和铸造补配。
玻璃钢仿铜雕塑制作方案
玻璃钢仿铜雕塑制作方案一、备泥加工首先将泥去掉杂质,用木槌,木棒敲砸进行人工捣炼,或用捣泥机加工。
太湿的泥,要先放在室内通风处,让泥土吹干达到合适的湿度;太干的泥则要泥土砸碎,放在容器内,浇上适量的水浸泡,然后再进行捣炼。
最后要使泥土达到软硬适度又不粘手为佳。
加工好的泥块要放在缸内或其他盛具内,用湿布或塑料布盖好以保持一定的湿度,备用。
二、小样稿制作1）雕塑根据业主确认的设计图，制作1米以下小样模型。
2）小样的制作在尊重原稿的前提下，充分考虑其主体综合效果、加工的可行性、结构的合理性、工艺的艺术性的基础上，从三维结构及艺术造型上再创作。
三、搭内骨架搭制骨架常用木,木版,铁丝,钢筋,铁钉等。
泥塑的骨架像人的骨骼一样,起着支撑和连接的作用,它是泥塑的基础条件,不可忽视。
四、上大泥堆大形泥与骨架备好以后,就可以动手上泥了。
先在骨架上喷一次水,以便泥块与骨架能牢固地结合,不易掉落。
上泥时,将泥块一块一块地堆贴在骨架上,用手按紧,拍实,然后层层加泥,用木槌或拍泥板将泥砸实帖牢。
上大泥时,要从大处着眼,从整体入手,切忌缩手缩脚,陷入到局部细节的塑造中。
雕塑是三维的实体,每添一块泥都要照顾到各个视角之间的关系,要经常转动雕塑台,不断进行观察比较。
泥不要一次堆足,只要堆出大形即可。
五、深入塑造在大的形体与比例为准确的基础上,便可进入深入塑造的阶段。
随着局部和细部的深入,使泥塑的体量逐渐到位。
做局部要经常与整体比较,使局部服从于整体。
在深入塑造的过程中,要不断调整和把握整体与局部的关系,处理局部与细部的关系,也要反复推敲,始终掌握"整体-局部-整体"的原则。
只要整体把握得准确,局部才能做的正确,而局部做准确了,也更充实完善了整体。
往往在深入刻画局部时精力十分集中,常在一个面上塑造时间太久而忘了转动雕塑台,这样越是做得细致,体积也越容易拉平。
所以要注意始终保持整体的观察和塑造。
另外,要注意对称关系,可在泥塑上画中心线来检查,比较和修正。
常见青铜器的伪制方法
常见青铜器的伪制方法青铜器作为我国古代文明的重要象征物，拥有很高的历史和文化价值。
然而，由于其珍贵性和稀有性，青铜器往往成为伪制者的目标。
下面将介绍一些常见的青铜器伪制方法。
一、熔铸伪造法熔铸是制作青铜器的核心工艺，也是伪造青铜器的主要手段之一、伪造者往往使用次等材料进行熔铸，通过人为调整比例，使得青铜器看上去与真品非常相似。
他们会使用不同的工艺技巧，如冲洗和抛光等，使伪造的青铜器表面看起来更加光滑和亮丽。
二、壁厚加大法壁厚加大是一种常见的伪造青铜器的手法。
伪造者在制作过程中以增加青铜器的壁厚为目的，使得伪造品看起来比原品更厚实。
这样做可以使伪造品看起来更加重量感十足，以增加买家们的购买欲望。
三、雕刻伪造法雕刻伪造法是伪造青铜器中比较高级和复杂的一种手法。
伪造者会使用雕刻工具对青铜器进行雕琢，使其看起来与真品的纹饰相似甚至相同。
他们还可能通过精细的手工雕刻来模仿原品的纹饰，让伪造的青铜器更加逼真。
四、拼接伪造法拼接伪造法是一种相对简单但效果较好的伪造青铜器的方法。
伪造者会将一件或多件真品和伪品的不同部分拼接在一起，以制造出一个看上去完整的伪造品。
拼接点可以使用焊接、黏合等不同的方法，以保证伪造品的外观看起来与真品无异。
五、仿冒伪造法仿冒伪造法是伪造者通过模仿已知真品来制作伪造青铜器的方法。
伪造者会找到一件原品，然后观察并复制其纹饰、形状等特征，以制作出与原品非常相似的伪品。
这种方法需要伪造者具备较高的工艺水平和技巧，并且需要仔细研究原品的细节。
总结起来，伪造青铜器的方法多种多样，有些方法需要较高的工艺水平和技巧，而有些方法则比较简单。
无论哪种方法，伪造者都会尽力仿制真品的外观，以迷惑购买者，获得利益。
因此，购买者在购买青铜器时应特别注意鉴别真伪，选择有信誉的卖家和专业的鉴别机构，以确保购买的是真正的青铜器。
同时，应加强对青铜器的保护和监管，以防止这些宝贵的文化遗产被伪造者破坏和侵害。
仿木、仿铜、仿玉、仿骨雕制作技术
仿汉白玉工艺品制作（仿玉）1、工具与材料：石英粉，石英砂、云母粉、钛白粉、水泥、矾石、191#树脂、促进剂、引发剂。
2、配方：（按重量计算）配方（1）：191#100份过氧化甲乙酮糊2份茶酸钴溶液1—4份石英粉（200目）250份石英砂（60目）100份云母粉4份钛白粉适量配方（2）：191#树脂100份过氧化二苯甲酰2份NN一二甲基苯胺溶液1—4份石英粉(200目)250份石英砂（60目）50份云母粉5份白水泥30份钛白粉适量配方（3）：白水泥100份氢氧化铝5份硬脂酸按5份云母粉10份配方（4）：白水泥200份扩散剂NNO1份云母粉15份石膏200份硅酸钠溶液5份水适量配方（5）（脱模剂）：聚乙烯醇100份，酒精500ml，丙酮40ml配制及使用方法：将聚乙烯醇加入到1000—1300份热水中边搅拌边加热使其完全溶解为止，然后降温到60℃—70℃，在不断搅拌下滴加酒精，酒精加入后再降温到60℃以下，再在不断搅拌下慢慢滴加丙酮，滴加完毕后，用纱布过滤，冷至室温待用，用毛刷涂刷或用喷枪喷粉涂匀均可。
配方（2）引发剂配方：过氧化苯甲酰50%，邻苯二甲酸二丁酯50%。
配制方法：将二丁酯加入到过氧化苯甲酰中充分搅拌即成。
配方（2）促进剂配方：NN一二甲基苯胺90%，苯乙烯10%。
配制方法：将苯乙烯加入到二甲基苯胺中充分搅拌均匀即成。
3、制作工艺：①模具整理：先将模具清洗干净（硅胶模、塑钢模。
木模、钢模、石膏模、泥模），使其干燥，用刷或喷枪喷涂将脱模剂涂二遍，涂第二遍时要让第一遍稍干，再涂二遍如果是木模，石膏模、泥模要先将型腔打磨光滑后涂上虫胶清漆，以增加型腔内光洁度，提过产品质量，再涂脱模剂，待用。
②按配方（1）取树脂100份，引发剂2份搅拌均匀，再将石英砂、石英粉加入树脂中搅拌均匀，再在边搅拌边加入的情况下将云母粉加入到树脂中，并将树脂料搅拌均匀，这时要检查树脂的洁白度，如果白度与样板色调过低，可加入钛白粉进行调节，如无钛白粉可加入白水泥或滑石粉，当白度与样板差不多时最后加入促进剂并搅均匀，浇铸模具中成型，约半小时至1小时即初步凝固，即可脱模，但每次浇铸胶料厚度应控制在5毫米以下，过厚，当树脂固化时已产生龟裂，如要使制品超过5毫米以上，必须分次浇铸，分次浇铸必须待第一次胶料初凝，发热度最高已过方能进行第二次浇铸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仿铜工艺品的制作方法
本发明有关一种工艺品的制作方法，特别是指一种仿铜工艺品的制作方法。
背景技术:
仿铜工艺品是常见的具有金属质感的工艺品。
如号码为201010225543的中国发明专利中公开的“仿铜漆及其制备方法和施工工艺”，具体方法是采用仿铜油漆喷涂在表面而制成，因此目前仿铜工艺品基本上都是在基材表面进行喷涂或者涂刷金属层的方式制作而成。
无论是喷涂方式还是涂刷方式，其会存在如下缺点：
1、表成仿铜层的形成操作复杂；
2、工艺品表面涂层容易与底材脱层、起皮或者脱落，而失去仿铜效果；
3、工艺品底材的纹路容易被此表面涂层填平，进而影响工艺品的视觉效果；
4、户外工艺品经日晒雨淋后会加速表面涂层与底材脱层；
5、工艺品表面的铜层时间长氧化后，无法翻新。
如此诸多缺点的存在，本案便由此产生。
发明内容:
本发明的目的是提供一种令仿铜工艺品表面铜层附着牢固，使用寿命佳的仿铜工艺品的制作方法。
为实现上述目的，本发明的解决方案是：
一种仿铜工艺品的制作方法，其具体步骤为：
步骤1、首先将起结合作用的不饱和聚酯树脂、铜基合金粉、固化剂进行搅拌，最后加入促进剂搅拌均匀形成A料；
步骤2、将A料在2分钟5分钟内涂覆于工艺品成型模具的模腔中自然干；
步骤3、将起结合作用的不饱和聚酯树脂、起填充作用的石英粉、固化剂进行搅拌，最后加入促进剂搅拌均匀形成B料；
步骤4、将B料在2分钟5分钟内填充于经步骤2涂有A料的模腔中，自然干；
步骤5、将已经固化自然干的工艺品进行拆模，拆模后打磨处理即可得到仿铜工艺品。
所述步骤1的A料以重量比计，由起结合作用的不饱和聚酯树脂500份1500份、200目1000目铜基合金粉1000份2000份、固化剂2份5份进行搅拌，最后加入促进剂2份5份搅拌均匀而形成。
所述步骤2中用料刷将A料刷均匀刷在模具上不透模具底即可，静放10 30分钟自然干。
所述步骤3的B料以重量比计，由起结合作用的不饱和聚酯树脂500份1500份、起填充作用的石英粉400份2000份、固化剂2份10份进行搅拌，最后加入促进剂2份10份搅拌均匀而形成。
所述步骤4中将B料均匀刷在没脱模自然干的A料上，此处B料就是填充料，厚度为5mm 20mm，自然干即可。
所述步骤1与步骤3中的固化剂采用过氧化甲乙酮或过氧化 2 丁酮；促进剂采用钴水异酸辛钴兰水。
所述步骤5的打磨处理是用200目1000目的水砂纸进行水洗，自然干后用布轮抛光机进行打蜡抛光。
采用上述方案后，本发明的方法相对现有仿铜工艺品的制作方法具备如下优点：
1、取材容易，市面上可购常用材料；
2、仿铜层的形成是采用刷涂的方式，因此操作简单、容易掌握，不受环境温度影响均可操作；
3、仿铜层即A料与底材即B料依次刷覆而结为一体，永不脱层；
4、仿铜工艺品采用成型浇筑方式，可以保持纹路的清晰，并不会被填平，令工艺品效果更逼真，视觉上完全无法区分出是仿铜工艺；
5、工艺品表面氧化后，只要像真铜一样重新抛光处理，就可达到光泽质感如新。
具体实施方式:
以下结合具体实施例对本发明进行详细说明
本发明揭示了一种仿铜工艺品的制备方法，其具体操作为：
步骤1、首先将起结合作用的不饱和聚酯树脂、铜基合金粉、固化剂进行搅拌，最后加入促进剂搅拌均匀形成A料；
其中, 固化剂采用过氧化甲乙酮或过氧化2 丁酮；促进剂采用钴水异酸辛钴兰水；
步骤2、将A料在2分钟5分钟内涂覆于工艺品成型模具的模腔中，如用料刷将A料刷均匀刷在模具上不透模具底即可，静放10 30分钟自然干；
步骤3、将起结合作用的不饱和聚酯树脂、起填充作用的石英粉、固化剂进行搅拌，最后加入促进剂搅拌均匀形成B料；
其中, 固化剂采用过氧化甲乙酮或过氧化2 丁酮；促进剂采用钴水异酸辛钴兰水；
步骤4、将B料在2分钟5分钟内填充于经步骤2涂有A料的模腔中，自然干；即将B料均匀刷在没脱模自然干的A料上，此处B料就是填充料，厚度为5mm 20mm，自然干即可；此处B料以重量比计，由起结合作用的不饱和聚酯树脂500份1500份、起填充作用的石英粉400份2000份、固化剂2份10份进行搅拌，最后加入促进剂2份10份搅拌均匀而形成；
步骤5、将已经固化自然干的工艺品进行拆模，拆模后用200目1000目的水砂纸进行水洗打磨处理，自然干后用布轮抛光机进行打蜡抛光即可得出，操作简单、掌握容易、成本低廉、质感逼真的仿铜工艺品。
实例1：
以重量比计，采用300目500目铜基合金粉1000份时，需加入500份不饱和聚酯树脂，2份固化剂，2份促进剂形成A料；而B料没有固定份数，厚度5mm 20mm即可。
实例2：
以重量比计，采用300目500目铜基合金粉2000份时，需加入1000份不饱和聚酯树脂，4份固化剂，4份促进剂形成A料；而B料没有固定份数，厚度5mm 20mm即可。
实施例3：
以重量比计，采用300目500目铜基合金粉1500份时，需加入750份不饱和聚酯树脂，3份固化剂，3份促进剂形成A料；而B料没有固定份数，厚度5mm 20mm即可。
当然，此述铜基合金粉采用200目1000目同样可以制作此工艺品。
综上所述，本发明的方法相对现有仿铜工艺品的制作方法具备如下优点：
1、取材容易，市面上可购常用材料；
2、仿铜层的形成是采用刷涂的方式，因此操作简单、容易掌握，不受环境温度影响均可操作；
3、仿铜层即A料与底材即B料依次刷覆而结为一体，永不脱层；
4、仿铜工艺品采用成型浇筑方式，可以保持纹路的清晰，并不会被填平，令工艺品效果更逼真，视觉上完全无法区分出是仿铜工艺；
5、工艺品表面氧化后，只要像真铜一样重新抛光处理，就可达到光泽质感如新。
