消弧线圈的运行操作与事故处理
XHK-II消弧线圈、.doc
XHK-Ⅱ型消弧线圈自动调谐及接地选线成套装置目录一、型号说明 (1)二、XHK-Ⅱ成套装置的结构及组成原理 (1)2-1接地变压器 (1)2-2 有载消弧线圈 (1)2-3 自动调谐及选线控制器 (3)2-4 阻尼电阻控制箱 (5)2-5 中性点电压互感器 (6)2-6 隔离开关 (6)2-7 控制屏 (6)三、运行维护注意事项 (6)3-1 总则 (6)3-2 正常运行时注意事项 (7)3-3 系统单相接地时注意事项 (8)3-4 装置异常时注意事项 (8)3-5 维护注意事项 (9)2一、型号说明X H K －Ⅱ □ □ □有载消弧线圈的档位数 系统额定线电压(kV) 有载消弧线圈的容量(KVA) 设计序号 控制装置 消弧线圈二、XHK-Ⅱ成套装置的结构及组成原理XHK-Ⅱ型自动调谐及选线成套装置组成原理如图 4.1所示,包括以下七个部分。
2-1．接地变压器对于66KV 、35KV 配电网，变压器绕组通常为Y 接法，有中性点引出，不需要使用接地变压器。
对6、10KV 配电网，变压器绕组通常为△接法，无中性点引出，这就需要用接地变压器引出中性点，接地变压器的一次侧设有无励磁调压。
接地变压器具备以下特征：（1）零序阻抗低，（2）激磁阻抗大，（3）功耗小。
绕组为Z 接线，它可带次级绕组，也可只有初级绕组。
接地变压器每相由匝数相等的两个串联分绕组组成，每个磁心上的两个分绕组之间及它们对次级分绕组的零序互磁通为零。
单相接地时，这种变压器的每个分绕组上的流过的电流是流过消弧线圈电流的1/3。
因而变压器的额定功率为：3)3/(23'p c U I W ⨯⨯⨯=图4.1 自动调谐及选线成套装置示意图根据我国电力行业标准DL/T620-1997,接于YN,d接线的双绕组或YN,yn,d 接线的三绕组变压器中性点上的消弧线圈的容量,不应超过变压器三相总容量的50%,并不得大于变压器任意一相绕组的容量。

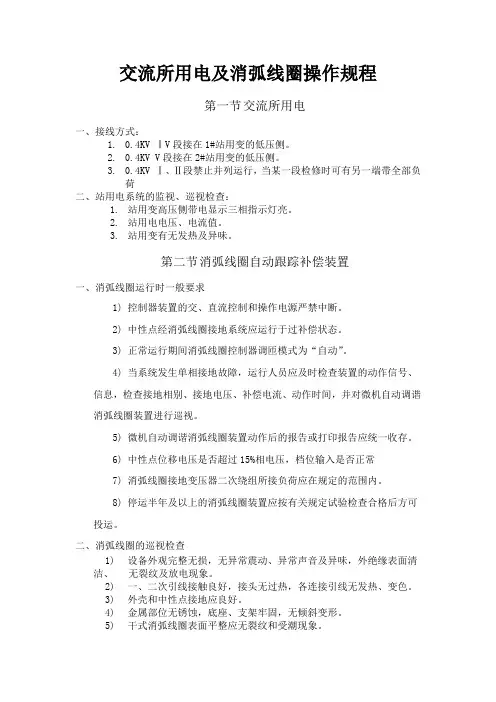

交流所用电及消弧线圈操作规程
交流所用电及消弧线圈操作规程第一节交流所用电一、接线方式：1.0.4KV ⅠV段接在1#站用变的低压侧。
2.0.4KV V段接在2#站用变的低压侧。
3.0.4KV Ⅰ、Ⅱ段禁止并列运行，当某一段检修时可有另一端带全部负荷二、站用电系统的监视、巡视检查：1.站用变高压侧带电显示三相指示灯亮。
2.站用电电压、电流值。
3.站用变有无发热及异味。
第二节消弧线圈自动跟踪补偿装置一、消弧线圈运行时一般要求1)控制器装置的交、直流控制和操作电源严禁中断。
2)中性点经消弧线圈接地系统应运行于过补偿状态。
3)正常运行期间消弧线圈控制器调匝模式为“自动”。
4)当系统发生单相接地故障，运行人员应及时检查装置的动作信号、信息，检查接地相别、接地电压、补偿电流、动作时间，并对微机自动调谐消弧线圈装置进行巡视。
5)微机自动调谐消弧线圈装置动作后的报告或打印报告应统一收存。
6)中性点位移电压是否超过15%相电压，档位输入是否正常7)消弧线圈接地变压器二次绕组所接负荷应在规定的范围内。
8)停运半年及以上的消弧线圈装置应按有关规定试验检查合格后方可投运。
二、消弧线圈的巡视检查1)设备外观完整无损，无异常震动、异常声音及异味，外绝缘表面清洁、无裂纹及放电现象。
2)一、二次引线接触良好，接头无过热，各连接引线无发热、变色。
3)外壳和中性点接地应良好。
4)金属部位无锈蚀，底座、支架牢固，无倾斜变形。
5)干式消弧线圈表面平整应无裂纹和受潮现象。
6)阻尼电阻箱内所有熔断器和二次空气开关正常，阻尼电阻箱内引线端子无松动、过热、打火现象。
7)消弧线圈档位显示与实际档位一致。
8)各控制箱及二次端子箱应关严，无受潮。
三、消弧线圈装置的操作1、送电操作1)将各控制开关（PT、中性点电压、有载开关电源、阻尼箱电源等）合上。
2)检查消弧控制器运行在“自动调档”方式。
3)检查消弧线圈中性点隔离刀闸在合位。
4)将开关柜手车推至“工作”位5)合开关柜断路器。

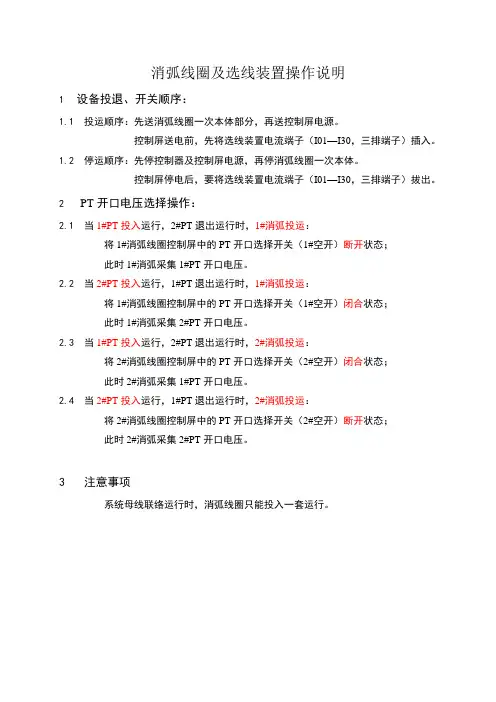

消弧线圈及选线装置操作说明
消弧线圈及选线装置操作说明
1设备投退、开关顺序：
1.1 投运顺序：先送消弧线圈一次本体部分，再送控制屏电源。
控制屏送电前，先将选线装置电流端子（I01—I30，三排端子）插入。
1.2 停运顺序：先停控制器及控制屏电源，再停消弧线圈一次本体。
控制屏停电后，要将选线装置电流端子（I01—I30，三排端子）拔出。
2 PT开口电压选择操作：
2.1 当1#PT投入运行，2#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）断开状态；
此时1#消弧采集1#PT开口电压。
2.2当2#PT投入运行，1#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）闭合状态；
此时1#消弧采集2#PT开口电压。
2.3当1#PT投入运行，2#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）闭合状态；
此时2#消弧采集1#PT开口电压。
2.4当2#PT投入运行，1#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）断开状态；
此时2#消弧采集2#PT开口电压。
3注意事项
系统母线联络运行时，消弧线圈只能投入一套运行。
消弧线圈运行规程
消弧线圈运行规程1．总则1.1中性点装设消弧线圈自动调谐装置的目的运行经验表明，消弧线圈对减小故障点接地残流、抑制间歇性弧光过电压和由于电磁式电压互感器饱和而产生的谐振过电压，降低线路的事故跳闸率，减少人身伤亡和设备损坏都有明显作用。
电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3～10KV架空线路构成的系统和所有35、66KV电网，当单相接地故障电流大于10A时，中性点应装设消弧线圈，3～10KV电缆和架空线路构成的系统，当单相接地故障电流大于10A时，中性点应装设消弧线圈。
1.2XHK-Ⅱ型消弧线圈自动调谐装置的构成一次设备包括：接地变压器、消弧线圈（带有载分接开关）、中性点单相PT、单相隔离开关、内过压保护器（避雷器）和阻尼电阻。
二次设备包括：微机调谐器、自动调谐控制屏（PK屏）、阻尼电阻控制器。
1.3阜北风电场35kV系统采用中性点经消弧线圈接地方式，消弧线圈对系统单相接地电容电流采用过补偿方式。
发生接地故障后，消弧线圈投入中电阻进行选线，选线结束后，给故障线路发出跳闸信号，切除故障线路。
2、正常运行时注意事项2.1在正常情况下，消弧线圈自动调谐装置必须投入运行；2.2正常情况下消弧线圈自动调谐装置应投入自动运行状态；2.3消弧线圈和其它电气设备一样，由调度实行统一管理,操作前必须有当值调度员的命令才能进行操作；2.4禁止将一台消弧线圈同时接在两台接地变压器（或变压器）的中性点上；2.5运行人员应熟知整套设备的功能及操作方法，特别是微机调谐器面板上的键盘操作；3、消弧线圈自动调谐装置投入运行操作步骤：（1）、检查组合柜内设备是否清洁，有无杂物，组合柜门锁是否正常使用（2）、接地变消弧线圈接线是否正确无误，高低压电缆符合电气安全规范（3）、合上PK屏后交、直流电源开关；（4）、合上消弧线圈与中性点之间单相隔离开关；（5）、合上微机调谐器电源开关；4、消弧线圈自动调谐装置退出运行操作步骤：（1）、断开微机调谐器电源开关；（2）、拉开消弧线圈与中性点之间单相隔离开关；（3）、断开PK屏后交、直流电源开关；5、一次设备的投运A．资料交接，由安装调试方将所有资料进行移交（包括设备合格证、出厂试验报告、所有钥匙、说明书、讲义、图纸、调试报告等）B。
输电线路消弧线圈操作注意事项
输电线路消弧线圈操作注意事项
(1)调整消弧线圈的分接头时，必需根据调度员的命令执行。
(2)需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行和操作人员的人身平安。
分接头调整完后，需经测试导通后才能投入运行。
(3)输电线路的退出或投入，线路从一个电网改接为与另一个电网连接，电网的解列或并列等，凡是涉及的电网都应计算电容电流，核算补偿状况，以确定是否需要重新调整消弧线圈的分接头。
(4)同一补偿电网，若有几台消弧线圈需要调整分接头时，最好不要同时将消弧线圈停用，而应实行停一台调一台，然后再停一台调一台的方法，这样有利于降低过电压。
(5)系统发生单相接地故障时，禁止将消弧线圈退出运行。
此时若消弧线圈本身有故障，应断开变压器断路器，使消弧线圈连同变压器一起退出运行，随后拉开消弧线圈的隔离开关，再投入变压器运行。
不允许在单相接地故障存在时直接分、合消弧线圈的隔离开关，否则有危急存在。
(6)当消弧线圈从一台变压器切换至另一台变压器时，应根据先拉、后合的原则，即先将运行消弧线圈的隔离开关拉开，然后合上需要投入消弧线圈的隔离开关。
禁止将两台或两台以上变压器的中性点经隔离开关联络后用共同的消弧线圈接地。
(7)电网在发生单相接地短路的状况下，不允许用隔离开关切断充
电运行的线路。
(8)失去消弧线圈补偿的电网，应避开进行消弧线圈的倒闸操作。

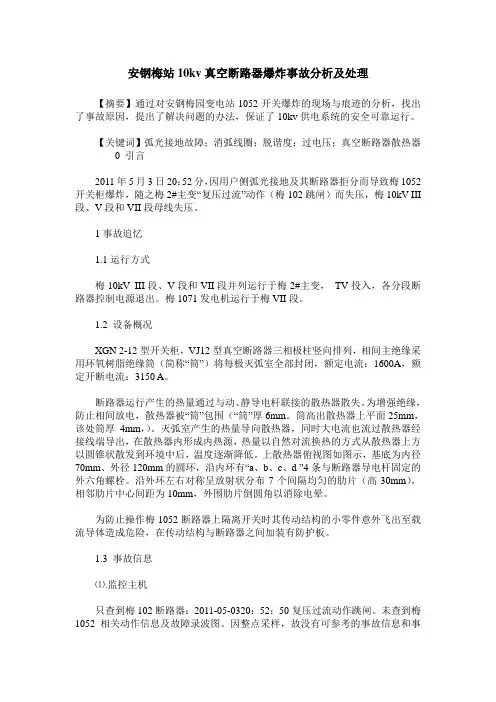

安钢梅站10kv真空断路器爆炸事故分析及处理
安钢梅站10kv真空断路器爆炸事故分析及处理【摘要】通过对安钢梅园变电站1052开关爆炸的现场与痕迹的分析，找出了事故原因，提出了解决问题的办法，保证了10kv供电系统的安全可靠运行。
【关键词】弧光接地故障；消弧线圈；脱谐度；过电压；真空断路器散热器0 引言2011年5月3日20：52分，因用户侧弧光接地及其断路器拒分而导致梅1052开关柜爆炸，随之梅2#主变“复压过流”动作（梅102跳闸）而失压，梅10kV III 段、V段和VII段母线失压。
1事故追忆1.1运行方式梅10kV III段、V段和VII段并列运行于梅2#主变，TV投入，各分段断路器控制电源退出。
梅1071发电机运行于梅VII段。
1.2 设备概况XGN 2-12型开关柜，VJ12型真空断路器三相极柱竖向排列，相间主绝缘采用环氧树脂绝缘筒（简称“筒”）将每极灭弧室全部封闭，额定电流：1600A，额定开断电流：3150 A。
断路器运行产生的热量通过与动、静导电杆联接的散热器散失。
为增强绝缘，防止相间放电，散热器被“筒”包围（“筒”厚6mm。
筒高出散热器上平面25mm，该处筒厚4mm，）。
灭弧室产生的热量导向散热器，同时大电流也流过散热器经接线端导出，在散热器内形成内热源，热量以自然对流换热的方式从散热器上方以圆锥状散发到环境中后，温度逐渐降低。
上散热器俯视图如图示，基底为内径70mm、外径120mm的圆环，沿内环有“a、b、c、d ”4条与断路器导电杆固定的外六角螺栓。
沿外环左右对称呈放射状分布7个间隔均匀的肋片（高30mm），相邻肋片中心间距为10mm，外围肋片倒圆角以消除电晕。
为防止操作梅1052断路器上隔离开关时其传动结构的小零件意外飞出至载流导体造成危险，在传动结构与断路器之间加装有防护板。
1.3 事故信息⑴.监控主机只查到梅102断路器：2011-05-0320：52：50复压过流动作跳闸。
未查到梅1052相关动作信息及故障录波图。
电抗器运行操作与事故处理
2.串联电抗器
限制短路电流。在大容量的发电厂 和电力系统中，短路电流可能达到 很大的数值，以致必须选用重型设 备，甚至无法选用设备，当系统中 采用了限流电抗器后，使短路电流 减小，从而选用轻型设备和截面较 小的母线和电缆。 保持母线具有较高的残余电压。当 母线与母线之间、母线的出线上装 有限流电抗器时，若相邻母线或母 线出线的电抗器线路侧发生短路， 则非故障母线上保持一定的残余电 压，使非故障母线上的设备仍能运 行，从而提高了系统运行的稳定性
电抗器---异常及事故处理
串 联 电 抗 器 异 常 及 事 故
(1)电抗器局部过热。发现局部过热时，用试温腊或专用测温
计测试其温度，判明发热程度，必要时，可加装强力通风机加强冷却 或减低负荷，使温度下降。若无法消除严重发热或发热程度有发展， 应停电处理。
(2)支柱绝缘子裂纹接地。支柱绝缘子因短路裂纹接地，或线
油箱
套管 电气接头
无渗漏
无破裂损伤、无严重污垢、放电、电晕 接触良好，无异常和明显过热
呼吸器 压力释放器
电抗器主体
硅胶不潮解、不变色、油封正常、不破裂 无喷油、破裂
声音正常，无异音，无振动
电容器---运行监视操作
2. 运行维护和巡视检查 正 常 巡 视 检 查 特 殊 巡 视 ---串联电抗器
① 检查电抗器本体清洁无污垢线圈无变形。 ② 检查电抗器室内应清洁、无杂物、无磁性杂物存在(电抗器外部短路 时，短路电流大、磁场强、磁性物体易吸入至电抗器绕组上，使电抗器 损坏)。 ③ 检查水泥支柱完整无裂纹、油漆无脱落；检查电抗器支柱绝缘子无 裂纹、无破损、无放电痕迹、无倾斜不稳，地面完好无开裂下沉。 ④ 检查电抗器的换位处接线良好，接头无过热现象。 ⑤ 检查电抗器室内通风设备完好，无漏水现象，门栅关闭良好。 ⑥ 检查电抗器噪声和振动无异常，无放电声及焦臭味。
消弧线圈运行注意事项
消弧线圈运行注意事项消弧线圈运行是一项重要的工作，在操作过程中需要特别注意一些事项，以确保安全、高效地完成工作任务。
本文将介绍消弧线圈运行的注意事项，并给出相关的具体操作指南。
一、设备检查与准备在使用消弧线圈之前，必须进行设备检查与准备工作。
具体包括以下几个方面：1. 完整性检查：检查消弧线圈是否完好，并且没有损坏或缺陷。
2. 电源检查：确保消弧线圈的电源连接正常，并接地可靠。
3. 仪表检查：检查仪表是否正常工作，如电压表、电流表、频率表等。
4. 保护装置检查：检查保护装置是否正常，确保在故障情况下能及时切断电源。
5. 通风检查：确保消弧线圈所在的空间通风良好，防止过热或引起火灾。
二、安全操作1. 穿戴个人防护装备：在进行消弧线圈运行之前，必须穿戴个人防护装备，包括绝缘手套、绝缘鞋、眼罩、耳罩等。
2. 遵循操作规程：严格按照操作规程进行操作，不得随意更改操作参数或操作步骤。
3. 警示标志：清楚地标明警示标志，以提醒自己及他人注意消弧线圈的危险性。
4. 禁止触摸：绝对禁止在运行中触摸消弧线圈的任何部分，以免造成电击或其他伤害。
5. 定期检查：定期检查消弧线圈的工作状态，确保设备的正常运行。
三、操作步骤根据消弧线圈的不同类型和工作任务不同，具体操作步骤会略有差异。
以下是一般操作步骤的一个简要介绍：1. 开始前准备：确保设备正常工作，将消弧线圈接地，确认工作区域没有杂物或障碍物。
2. 设置参数：根据工作需要，设置消弧线圈的电压、电流、频率等参数。
3. 连接设备：将待处理的电路与消弧线圈连接好，确保连接牢固可靠。
4. 开始运行：启动消弧线圈，观察仪表，确保电压、电流和频率等参数符合要求。
在调整过程中要逐渐增加电流和电压，以避免突然间的大电流冲击。
5. 检查输出：观察输出是否符合要求，如电压是否稳定、频率是否正常。
可以通过连接负载来测试输出。
6. 结束工作：当完成工作或需要停止消弧线圈时，先将电流、电压调整至最小值，然后关闭电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消弧线圈---异常及事故处理
消弧线圈运行时，发生下述故障之一者，则为消弧线圈发生事 故。 (1)消弧线圈防爆门破裂，向外喷油； (2)消弧线圈动作(带负荷运行)后，上层油温超过95度，且超 过允许运行时间； (3)消弧线圈本体内有强烈不均匀的噪声或放电声； (4)消弧线圈冒烟或着火； (5)消弧线圈套管放电或接地。 处理方法：先向系统调度员汇报，在得到调度的同意后，拉开 有接地故障的线路，再停用与故障消弧线圈相连的变压器 (断开变压器各侧断路器)，最后拉开消弧线圈的隔离开关。 严禁在消弧线带负荷且本身有故障的情况下，直接拉开其 隔离开关进行处理。
消弧线圈---运行监视操作
1. 操作
消弧线圈的切换操作由T1的中性
点切至T2的中性点 先拉开隔离开关QS1
后合上隔离开关QS2
注意：不能同时接于T1、T2，更
不能使消弧线圈同时接入T1 、T2的中性 点长期运行。
（1）两变压器中性点回路可形成
环流 （2）当发生单相接地时，难于分 辨接地故障在哪一部份
消弧线圈---异常及事故处理
现
油位异常
象
原
因
渗漏油;修试人员放油后未补油;天气突然变冷， 且原来油枕中油量不足。 接地线腐蚀或机械损伤断线，接地线螺丝松动 造成接触不良。 消弧线圈多次调整匝数及检修安装不良，造成 分接头松动，压力不够 隔离开关本身存在多方面的缺陷，使其触头接 触不良或根本不接触。 运行正常，无接地故障，在调度的同意后，拉 开消弧线圈的隔离开关(变压器继续运行)，然 后处理上述缺陷。
（3）T1、T2的饱和程度不同，易 出现谐振现象，使相电压的波形畸变。
消弧线圈---运行监视操作
1. 操作
分接头的调整：分接头的调整
应按调度命令所规定的调谐值调 整。 1. 拉开消弧线圈的隔离开关 2. 在隔离开关的下端装临时接地线 3. 将分接头调整到需要位置，并左 右转动，使之接触良好 4. 拆除隔离开关下端的临时接地线 5. 用万用表的欧姆档测量分接头接 触是否良好 6. 合上消弧线圈的隔离开关，投入 运行
补偿度
① 全补偿(lL = Idc) 消弧线圈的电感电流等于电网接地电容电流，消弧效果 最好。容易引起电网串联谐振，产生串联谐振过电压。在实际使用中，不采用 全补偿方式。
② 欠补偿(lL < Idc) 消弧线圈的电感电流小于电网接地电容电流。当电网在 运行中切除部分线路时，会接近或达到全补偿方式，使电网产生串联谐振过电 压。因此，欠补偿方式一般也很少使用。 ③ 过补偿((lL>Idc) 消弧线圈的电感电流大于电网接地电容电流。接地处尚余 有多余的电感电流。这种补偿方式可避免串联谐振过电压的产生，因此电网采 用过补偿的方式。
消弧线圈---运行监视操作
2. 允许运行方式
(1)在正常运行方式下，消弧线 圈经隔离开关接入规定变压器的中性 点，如两台变压器公用一台消弧线圈， 按正常运行方式，将消弧线圈接入某 台变压器的中性点上。 (2)在正常运行方式下，补偿系 统各台消弧线圈均应按规定投入运行， 以满足补偿系统发生单相接地时补偿 的需要。 (3)在正常运行条件下，消弧线 圈不得超过其铭牌额定参数运行；当 补偿系统发生单相接地时，消弧线圈 继续运行时间不超过2h。 (4)消弧线圈中性点位移电压(即对地 电压)不超过下列数值: ①消弧线圈长期 运行，中性点位移电压不超过Ue（相） 的15%；②操作过程中，一小时运行中性 点位移电压不超过Ue（相）的30%;③补 偿网络发生单相接地故障时，中性点位 移电压不超过Ue（相）的100%。 (5)允许补偿方式。一般采用过补偿 运行方式，只有在消弧线圈容量不足， 不能满足过补偿运行时，可采用欠补偿 运行方式，不得采用全补偿运行方式。 (6)改变消弧线圈运行台数时，应相 应改变继续运行中的消弧线圈分接头位 置。
消弧线圈---运行监视操作
3. 运行维护
1. 正常运行中，当消弧线圈的端电压超过Ue（相）的15%不管消弧线圈 信号是否动作，都应按接地故障处理，寻找接地点。 2. 补偿网络正常运行时，消弧线圈必须投入，补偿网络中有操作或有接 地故障时，不得停用消弧线圈。由于寻找故障或其他原因，使消弧线圈带 负荷运行，应对消弧线圈上层油温加强监视，其上层最高油温不得超过95 度，带负荷运行时间应不超过铭牌规定，否则应切除故障线路。 3. 不允许将一台消弧线圈同时投入两台变压器的中性点运行(包括切换 操作)。 4. 在进行消弧线圈的起、停用和调整分接头操作时，操作其隔离开关之 前，应查明补偿电网内确无单相接地故障。 5. 消弧线圈有故障需立即停用时，不能用隔离开关切除带故障的消弧线 圈。 6. 消弧线圈动作或异常，应及时向调度汇报并记录动作时间，中性点位 移电压、电流及三相对地电压。
异 常 运 行
接地线折断或接触 不良 分接开关接触不良 消弧线圈的隔离开 关严重接触不良
处理方法
消弧线圈---异常及事故处理
原因：当补偿网络发生单相接地；补偿网络发生串联谐振;补偿网络中性
消 弧 线 圈 动 作
点位移电压超过整定值时，则消弧线圈动作(带负荷运行)。 现象：警铃响，消弧线圈动作光字牌亮;中性点位移电压表及补偿电流表 指示值增大;消弧线圈本体指示灯亮;单相接地时，绝缘监视电压表指 示一相电压为零或接近于零，其他相电压大于相电压或为线电压。
消弧线圈---运行监视操作
1. 操作
投入操作
操作前，检修工作票己收回;检修 临时安全措施已拆除，恢复常设安全 措施;消弧线圈良好，根据接地信号指 示，电网内确实无接地故障存在。 ① 起用连接消弧线圈的主变压器。 ② 使用消弧线圈分接头确在所需工作 位置。 ③ 合上消弧线圈的隔离开关，并检查 已合好。 ④ 检查仪表与信号装置，偏移电压U0 及补偿电流IL表计指示在规定值内， 信号正常。
检查和处理:
① 检查仪表指示、继电保护和信号装置动作情况。 ② 巡视检查母线、配电装置、消弧线圈及其所连接的变压器。 ③ 确认消弧线圈动作无误后，向调度汇报。报告接地相别、接地性质(永 久性、瞬间性及间歇性)、仪表指值、继电保护和信号装置动作情况。 ④ 检查、监视消弧线圈上层油温，若油温超过极限值95度，并超过允许 运行时间，则按消弧线圈故障进行处理。 ⑤ 查找系统接地故障。消弧线圈动作后，允许运行2h，查找接地故障点 和处理接地故障，不得进行消弧线圈隔离开关的操作。 ⑥ 若消弧线圈动作后，消弧线圈本体有故障，则按故障进行处理。 ⑦ 监视各表计指示变动情况，并做好记录。
注意：
1. 调整分接头前隔离开关必须断开， 防止调整分接头发生接地时造成分接 开关电弧闪络及烧坏线圈，保证人身 安全。 2. 采用过补偿运行，当增加线路长度 时应先提高分接头，再投入线路；减 少线路长度时，先将线路断开，再降 低分接头。 3. 采用欠补偿运行，当增加线路长度 时应先投入线路，再提高分接头；减 少线路长度时，先降低分接头，再将 线路断开。
消弧线圈---运行监视操作
4. 运行监视和巡视检查
1. 监视消弧线圈的绝缘电压表、补偿电流表及温度表指示应在正常范围内， 并定时记录。 2. 监视中性点位移电压，应不超过规定值。 3. 油位应正常，油色应透明不发黑。上层油温不超过85度(极限值为95度离开关的绝缘子应清洁，无破损、无裂纹，防爆门完好。 5. 各引线牢固，外壳接地和中性点接地应良好。 6. 正常运行时应无声音，系统出现接地故障时，消弧线圈有“嗡嗡”声，但 无杂音。 7. 呼吸器内的吸潮剂不应潮解。 8. 接地指示灯及信号装置应正常。 9. 气体继电器内无空气，有空气应放尽。
停用操作
消弧线圈故障；检修或更换分接 头；系统停用。 • 正常停用消弧线圈只需拉开消弧 线圈的隔离开关即可。 • 运行中的变压器与所带消弧线圈 一起停电，则先拉开消弧线圈的隔离 开关，后停变压器。
• 消弧线圈有故障停用，应先断开 连接消弧线圈的变压器各侧断路器， 然后再拉开消弧线圈的隔离开关。禁 止用隔离开关停用有故障的消弧线圈。
消弧线圈的简要原理
在中性点不接地电网中，电网的 每一相与大地之间有一定的电容。正 常运行情况下，电网三相对地电容电 流 的相量和为零。当发生单相接地 故障时，电网三相对地电容电流的相 量和不再为零，大于一定值时，接地 点的电弧可能无法自行熄灭，不稳定 燃烧的电弧会引起电网的振荡，产生 过电压。 规程规定在电压等级为3~60kV的电网中，当电网接地电容电流大于下列数值 时，应采用消弧线圈接地方式:(1) 3~6kV的电网中，接地电容电流大于30A。 (2) 10kV的电网中，接地电容电流大于20A。 (3) 20kV的电网中，接地电容电流 大于15A。 (4) 35kV及以上电压等级的电网中，接地电容电流大于lOA。
消弧线圈的简要原理
说明：
① 对于重要的60kV电网即使Idc小于10A，最好采用消弧线圈接地方式。 ② 对于0.4kV和110kV及以上电压等级的电网，目前都是采用中性点直接接地 的方式。 ③ 中性点采用消弧线圈接地方式的电网，在电网正常运行期间，消弧线圈必 须投入运行。在电网中有操作故障或接地故障时，不得停用消弧线圈。
消弧线圈---异常及事故处理
串 联 谐 振 故 障
原因：当消弧线圈在欠补偿方式下运行时，由于线路因故跳闸或断 路器三相触头不同期动作等情况下，有可能产生串联谐振过电压。 现象：消弧线圈有关保护动作，信号装置发出相应指示；中性点位 移电压表及补偿电流表指示最大值；绝缘监视电压表各相指示值 升高且各相不一致;消弧线圈铁芯发出强烈的“吱吱”声；消弧 线圈上层油温急剧上升等。 检查和处理: ① 当电网在欠补偿方式运行时产生串联谐振过电压故障时，值班人 员应立即报告调度。 ② 降低负荷，将接有消弧线圈的主变压器连同消弧线圈一起退出运 行。 ③ 将发电厂(或变电所)与系统解列，设法消除串联谐振。 ④ 做好值班记录(包括各仪表指示值、保护及信号装置动作情况和 处理经过等)。
事 故 处 理
