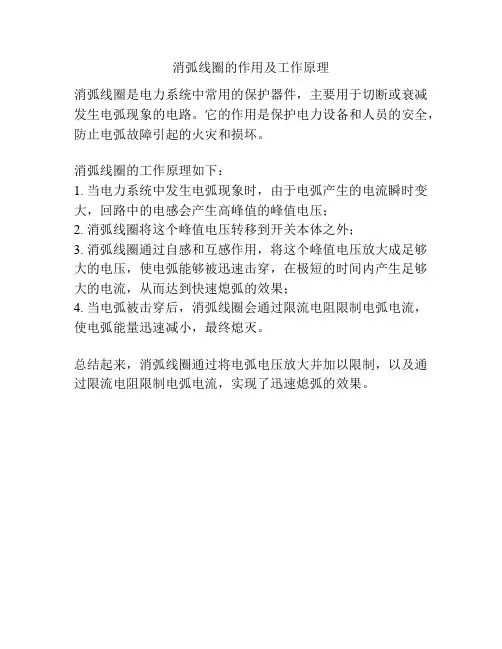

消弧线圈的作用及工作原理
消弧线圈的作用及工作原理
消弧线圈是电力系统中常用的保护器件，主要用于切断或衰减发生电弧现象的电路。
它的作用是保护电力设备和人员的安全，防止电弧故障引起的火灾和损坏。
消弧线圈的工作原理如下：
1. 当电力系统中发生电弧现象时，由于电弧产生的电流瞬时变大，回路中的电感会产生高峰值的峰值电压；
2. 消弧线圈将这个峰值电压转移到开关本体之外；
3. 消弧线圈通过自感和互感作用，将这个峰值电压放大成足够大的电压，使电弧能够被迅速击穿，在极短的时间内产生足够大的电流，从而达到快速熄弧的效果；
4. 当电弧被击穿后，消弧线圈会通过限流电阻限制电弧电流，使电弧能量迅速减小，最终熄灭。
总结起来，消弧线圈通过将电弧电压放大并加以限制，以及通过限流电阻限制电弧电流，实现了迅速熄弧的效果。
消弧线圈技术标准(附编制说明)
1总则
1.1 目的 为适应电网的发展要求，加强消弧线圈装置技术管理，保证消弧线圈装置的安全、准确、可靠
运行，特制定本技术标准。 1.2 依据
本标准是依据国家、行业和国际有关标准、规程和规范，并结合近年来国家电网公司输变电设 备评估报告、生产运行情况分析以及设备现场运行经验制定。 1.3 内容
本标准对 10kV～66kV 消弧线圈装置（含消弧线圈、接地变压器、控制器）的设计选型（运行选 用）、订货、监造、出厂验收、包装运输、现场安装和现场验收等环节提出了具体的技术要求。 1.4 适用范围
2
GB/T 14598.13-1998 量度继电器和保护装置的电气干扰试验 第 1 部分：1MHz 脉冲群干扰试 验
GB/T 14598.14-1998 量度继电器和保护装置的电气干扰试验 第 2 部分：静电放电试验 国家电网公司电力生产设备评估管理办法（生产输电[2003]95 号） 国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29 号） 所有螺栓、双头螺栓、螺纹、管螺纹、螺栓头和螺帽均应遵照 ISO 及 SI 公制标准。 1.10 使用条件
2 消弧线圈装置技术参数和要求 .........................................................................................4 2.1 基本要求 ·······················································································4 2.2 引用标准 ·······················································································4 2.3 使用条件 ·······················································································4 2.4 技术要求 ·······················································································5 2.5 工厂监造和检验 ··············································································11 2.6 试验 ····························································································11 2.7 制造厂应提供的资料 ········································································16 2.8. 备品备件 ······················································································16 2.9 专用工具和仪器仪表 ········································································17 2.10 包装、运输和保管要求 ····································································17 2.11 技术服务 ·····················································································17 2.12 消弧线圈性能评价指标 ····································································17
10kV～66kV消弧线圈装置评价标准(试行)
附件二：13． 10kV～66kV消弧线圈装置评价标准（试行）国家电网公司二○○五年十二月目录1总则.................................................... ........ ........ ........ ..3.2 评价内容 ........ ........ ........ ........ ........ ........ ........ ........ .. (5)3 评价方法 ........ ........ ........ ........ ........ ........ ........ ........ .. (5)4 评价周期 ........ ........ ........ ........ ........ ........ ........ ........ .. (7)5 10kV～66kV消弧线圈装置评价标准表........ ........ ........ ........ ........ . (9)10kV～66kV消弧线圈装置评价标准（试行）1 总则1.1 为了加强消弧线圈装置的全过程管理，及时掌握消弧线圈装置各个阶段的状况，制定有针对性的预防设备事故措施，全面提高消弧线圈装置的管理水平，特制订本评价标准。
1.2 本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范，并结合近年来国家电网公司系统消弧线圈生产运行情况分析以及设备运行经验而制定的。
1.3本评价标准规定了消弧线圈在设备投运前（包括设计选型、现场安装、交接验收）、运行维护、检修、技术监督、技术改造等阶段全过程的评价项目、评价要求、评价方法。
1.4本评价标准适用于国家电网公司系统10kV～66kV电压等级消弧线圈的评价工作。
1.5 引用标准及规定消弧线圈评价应遵循以下标准、规范和相关技术要求，当有关标准、规程、规范的内容发生变化时应使用最新版本。
35kV消弧线圈自动补偿成套装置技术要求
八、35kV消弧线圈自动补偿成套装置技术协议书35kV消弧线圈自动补偿成套装置供货范围备注：厂家提供110kV变成套消弧线圈就位设备基础。
一、总则1、本设备技术要求书适用于35kV消弧线圈自动补偿成套装置设备，为该类设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2、本设备技术要求提出的是最低限度的技术要求。
凡本技术要求中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
3、要求投标人提供一次设备的抗震等级检测报告，该报告为国家权威试验室试验报告。
4、提供同系列设备的型式试验报告（国家级，包括一次设备和控制器）和成套联合调试报告。
5、一、二次主设备最好是自行生产制造，如有外购，请提供外购厂家相关产品的国家级权威报告。
6、提供电能产品认证中心的PCCC认证审核资料。
7、提供同类成套设备在电力系统内的运行报告，数量不少于20份。
8、提供同类产品业绩表，含联系人、联系电话等，数量不少于100套。
9、录波功能需要提供国家级检测单位的检测报告10、本设备技术要求书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
11、本设备技术要求书未尽事宜，由买、卖双方协商确定。
二、使用条件地点：新疆农二师焉耆垦区110kV变电站。
（1）安装地点：户外；（2）海拔高度：小于1200m；（3）平均气温：8℃；（4）最高气温：40℃；（5）最低气温：-35.2℃；（6）最大冻土深度：0.95m；（7）年降水量：65.4mm；（8）最大积雪厚度：17cm；（9）年日照时数：3141.3h；（10）无霜期：168d；（11）大风次数：16.3；（12）瞬时最大风速：30m/s；（13）年蒸发量：2166mm。
（14）耐地震能力：地震烈度Ⅷ度地区(中国12级度标准)：交流高压电器设备应能承受上述地震烈度水平、垂直加速度同时作用，并考虑引出套管连接导线的张力和振荡造成的影响。

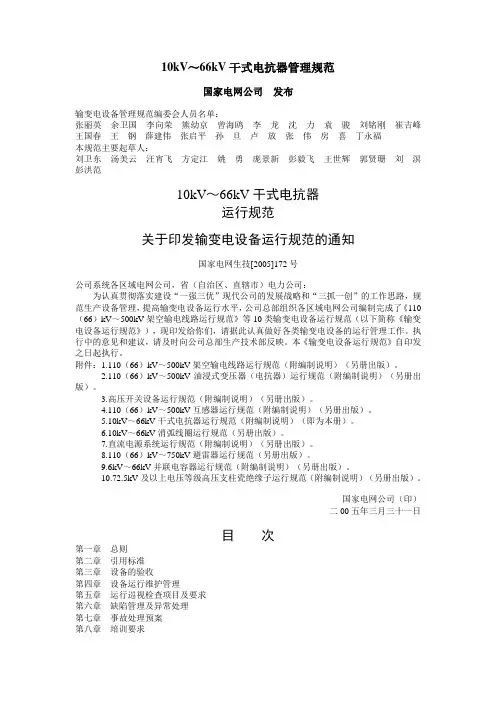

国家电网生技[2005]172号 10kV～66kV干式电抗器运行规范
![国家电网生技[2005]172号 10kV～66kV干式电抗器运行规范](https://img.taocdn.com/s3/m/2eadcf8d680203d8ce2f244b.png)
10kV～66kV干式电抗器管理规范国家电网公司发布输变电设备管理规范编委会人员名单：张丽英余卫国李向荣熊幼京曾海鸥李龙沈力袁骏刘铭刚崔吉峰王国春王钢薛建伟张启平孙旦卢放张伟房喜丁永福本规范主要起草人：刘卫东汤美云汪宵飞方定江姚勇庞景新彭毅飞王世辉郭贤珊刘溟彭洪范10kV～66kV干式电抗器运行规范关于印发输变电设备运行规范的通知国家电网生技[2005]172号公司系统各区域电网公司，省（自治区、直辖市）电力公司：为认真贯彻落实建设“一强三优”现代公司的发展战略和“三抓一创”的工作思路，规范生产设备管理，提高输变电设备运行水平，公司总部组织各区域电网公司编制完成了《110（66）kV～500kV架空输电线路运行规范》等10类输变电设备运行规范（以下简称《输变电设备运行规范》），现印发给你们，请据此认真做好各类输变电设备的运行管理工作。
执行中的意见和建议，请及时向公司总部生产技术部反映。
本《输变电设备运行规范》自印发之日起执行。
附件：1.110（66）kV～500kV架空输电线路运行规范（附编制说明）（另册出版）。
2.110（66）kV～500kV油浸式变压器（电抗器）运行规范（附编制说明）（另册出版）。
3.高压开关设备运行规范（附编制说明）（另册出版）。
4.110（66）kV～500kV互感器运行规范（附编制说明）（另册出版）。
5.10kV～66kV干式电抗器运行规范（附编制说明）（即为本册）。
6.10kV～66kV消弧线圈运行规范（另册出版）。
7.直流电源系统运行规范（附编制说明）（另册出版）。
8.110（66）kV～750kV避雷器运行规范（另册出版）。
9.6kV～66kV并联电容器运行规范（附编制说明）（另册出版）。
10.72.5kV及以上电压等级高压支柱瓷绝缘子运行规范（附编制说明）（另册出版）。
国家电网公司（印）二00五年三月三十一日目次第一章总则第二章引用标准第三章设备的验收第四章设备运行维护管理第五章运行巡视检查项目及要求第六章缺陷管理及异常处理第七章事故处理预案第八章培训要求第九章设备的技术管理第十章备品备件管理第十一章更新改造10kV～66kV干式电抗器运行管理规范编制说明第一章总则第一条为完善干式电抗器设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范本规范对应的专用技术规范目录标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。
“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
7、各专业要求（如有）目录1总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、试验报告和说明书的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具与仪器仪表 (6)1.9安装、调试、性能试验、试运行和验收 (6)2技术特性要求 (7)2.1成套装置技术要求 (7)2.2控制装置 (7)2.3接地变压器 (8)2.4消弧线圈 (8)2.5附属设备 (8)2.6箱式外壳 (8)2.7接口要求 (8)3.试验 (14)3.1型式试验 (14)3.2现场交接试验 (14)3.3例行试验 (14)4技术服务、设计联络、工厂检验和监造 (15)4.1技术服务 (15)4.2设计和设计联络会 (15)4.3工厂检验和监造 (16)投标人应具备的条件1.投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。
电气设备检修工作制度
电气设备检修工作制度一、总则为确保电气设备的安全、稳定运行，提高设备检修质量，降低故障率，根据国家相关法律法规和企业实际情况，制定本制度。
本制度适用于公司所有电气设备的检修工作，检修人员应严格遵守本制度的规定。
二、检修原则1. 安全第一：检修过程中，确保作业人员和设备的安全，预防事故的发生。
2. 质量第一：检修工作要以提高设备质量为核心，确保设备恢复正常运行。
3. 科学规范：按照技术规范和操作规程进行检修，确保检修工作的顺利进行。
4. 节能环保：在检修过程中，注重节能减排，提高资源利用率。
5. 经济效益：合理控制检修成本，提高设备运行效率。
三、检修组织与管理1. 检修组织：成立电气设备检修小组，明确检修组长、副组长及成员职责，实行分工协作。
2. 检修计划：根据设备运行状况，提前制定年度、季度、月度检修计划，报上级审批后实施。
3. 检修任务：按照检修计划，分解任务，明确时间节点、质量要求和责任人。
4. 检修过程管理：加强检修过程监督，确保检修质量。
对关键环节进行验收，不合格的要及时整改。
5. 检修资料管理：建立健全检修资料档案，包括检修记录、验收报告、技术资料等。
四、检修内容与要求1. 定期检修：按照设备运行周期，进行例行检查、保养、维修，确保设备处于良好状态。
2. 故障抢修：设备发生故障时，立即组织抢修，尽快恢复运行。
3. 重点检修：对关键设备、重要部位进行重点检查和维修，确保设备安全运行。
4. 改造升级：根据设备运行状况和技术发展，适时进行设备改造和升级。
5. 检修质量：严格执行检修工艺和质量标准，确保设备检修合格。
五、检修工艺与流程1. 检修前准备：检查检修工具、材料、设备，确保齐全、完好。
2. 设备停送电：按照停送电程序，确保设备安全停电。
3. 拆卸与检查：有序拆卸设备，检查故障原因，制定维修方案。
4. 维修与更换：按照维修方案，进行设备维修或更换零部件。
5. 设备组装与调试：组装设备，进行试运行，确保设备正常运行。
10KV消弧线圈技术规范
离石城南110kV变电站2＃主变增容工程10kV消弧线圈自动调谐成套装置订货技术要求2007年11月1、总则1.1 本技术规范适用于110kV变电站新建(扩建)工程自动跟踪消弧线圈成套补偿装置。
它提出了对该装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本技术规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。
如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。
2、符合标准GB1094 《电力变压器》DL／T620 《交流电气装置的过电压保护和绝缘配合》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB7328 《变压器和电抗器的声级测量》GB311.1 《高压输变电设备的绝缘配合》GB11032 《交流系统用无间隙金属氧化物避雷器》GB6451 《三相油浸式电力变压器技术参数及方案》GB10229 《电抗器》GB311.1～4.83 《高压输变电设备绝缘配合，高电压实验技术》GB10237-88 《电力变压器，绝缘水平和绝缘试验，外绝缘的空气间隙》GB/T7267-1987 《电力系统二次回路控制、保护屏及柜基本尺寸系列》GB16836-1997 《量度继电器和保护装置安全设计的一般要求》JB/T7828-1995 《继电器及装置包装贮运技术条件》3、一般工作条件：本技术条件协议书所规定的设备布置在户内，并能在下列条件下安全运行：户内/户外：户外环境温度：消弧线圈（接地变）本体为-35℃～＋40℃，控制器为-5℃～＋40℃。
最大温差： 30 K海拔高度：≤1000 m最大风速： 30m/s覆冰厚度： 10mm环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消弧线圈检修质量与工作标准
1 总则
1.1 为了保证电网安全可靠运行，提高消弧线圈装置的检修质量，使检修工作制度化、规范化，特制定本规范。
1.2 本规范是依据国家、行业有关标准、规程和规范，并结合近年来市供电有限公司输变电设备评估分析、生产运行分析以及现场运行经验而制定的。
1.3 本规范规定了消弧线圈装置运行和日常维护所必须注意的事项。
1.4 本规范适用于市供电有限公司系统内的 l0kV 消弧线圈装置的检修工作。
2 引用标准
2.1 以下为本规范引用的标准、规程和导则，但不限于此。
国家电网公司 2005[173 号 ] 文
国家电网公司《10kV~66kV 消弧线圈技术标准、规定汇编》
3 检查项目及处理
消弧线圈装置的检查周期取决于消弧线圈装置性能状况、运行环境、以及历年运行和预防性试验等情况。
所提出的检查维护项目是消弧线圈装置在正常工作条件下，应进行的工作。
3.1 绕组检查及绝缘测试。
绕组无变形、倾斜、位移、幅向导线无弹出，匝间绝缘无损伤；各部分垫块无位移、松动、排列整齐，压紧装置无松动；导线接头无发热脱焊。
3.2 引线检查。
引线排列整齐，多股引线无断股；引线接头焊接良好；表面光滑、无毛刺、清洁；外包绝缘厚度符合要求，包扎良好、无变形、脱落、变脆、破损；引线与绝缘支架固定应外垫绝缘纸板，引线绝缘无卡伤；引线间距离及对地距离符合要求。
3.3 绝缘支架检查。
无破损、裂纹、弯曲变形及烧伤痕迹，否则应予更换，绝缘支架的固定螺栓紧固，有防松螺母。
3.4 压钉检查。
压钉紧固，防松螺母紧锁。
3.5 分接开关检查。
对无载分接开关要求转动部分灵活，无卡塞现象，中轴无渗漏；主触头表面清洁，有无烧伤痕迹。
对有载分解开关参照DLIT 574 —1995《有载分接开关运行维修导则》。
3.6 接地变压器的检查。
参照 DL／T 573 — 1995《电力变压器检修导则》进行。
3.7 阻尼电阻的检查。
各部位应无发热、鼓包、烧伤等现象，二次接线端子箱内清洁，无杂物，标志明确，直流电阻、交流耐压等高压试验合格，散热风扇启动正常。
4 检修基本要求大修：一般指将消弧线圈、阻尼电阻、接地变压器解体后，对内、外部件进行的检查和修理。
小修：一般指对消弧线圈、阻尼电阻、接地变压器不解体进行的检查与修理。
4.1 检修周期小修周期：结合预防性试验和实际运行情况进行， 3 年一次。
大修周期：根据
消弧线圈装置预防性试验结果进行综合分析判断，认为必要时。
4.1.1 一般在投入运行后的 5 年内和以后每间隔 10 年大修一次。
4.1.2 运行中的消弧线圈装置，当发现异常状况或经试验判明有内部故障时，应提前进行大修。
4.2 检修评估
4.2.1 检修前评估
a. 检修前查阅档案了解消弧线圈装置的工作原理、结构特点、性能参数、运行年限、例行检查、定期检查、历年检修记录、曾发生的缺陷和异常（事故）情况及同类产品的障碍或事故情况，确定是否大修。
b. 现场大修对消除消弧线圈装置存在缺陷的可能性。
根据大修时发现异常情况及处理结果，应对消弧线圈装置进行大修评估，并对今后设备
4.2.2 检修后评估
的运行作出相应的规定。
a. 大修是否达到预期目的。
c. 大修后如果仍存在无法消除的缺陷，应视缺陷严重情况，对设备今后的运行提出限制，
b. 大修质量的评估
并纳入现场运行规程和例行检查项目。
d.确定下次检修性质、时间和内容。
4.3检修人员要求
4.3.1检修人员应熟悉电力生产的基本过程及消弧线圈装置工作原理及结构，掌握消弧线圈装置的检修技能，并通过年度《电业安全工作规程》考试。
4.3.2工作负责人应取得变电检修专业高级工以上技能鉴定资格，工作成员应取得变电检修或油务工作或电气试验专业中、初级工以上技能鉴定资格。
4.3.3对参加检修工作的人员应合理分工，一般要求工作负责人1人，现场安全负责人
1人，技术负责人1人，工作班成员 2〜6人。
5检修前的准备
5.1查阅档案了解消弧线圈装置的运行状况，完成缺陷的分类统计工作；做好现场查勘工作，进行检修工作危险点分析。
5.2编制现场检修工作的安全措施、技术措施和组织措施，组织工作班成员认真学习，并做好记录。
编制消弧线圈装置大修施工进度表，绘制大修旅工现场定置图。
5.3准备施工工器具、设备和所需材料。
6小修内容及质量要求
6.1小修内容及质量要求
a. 处理已发现的缺陷。
b. 检修调压装置、测量装置及控制箱，并进行调试无异常。
c. 检修接地系统，接地良好可靠。
d. 清扫外绝缘和检查导线接头，清洁无杂物。
e. 按有关规程规定进行测量和试验，满足规程规定。
7 试验项目及要求
7.1 干式消弧线圈
7.1.1 检修前的试验
a. 测量绕组的直流电阻。
b. 测量铁芯接地电阻。
7.1.2 检修中的试验
a. 测量铁芯绝缘电阻。
7.1.3 检修后的试验
a. 测量绕组的直流电阻。
b. 测量绕组绝缘电阻。
c. 测量铁芯绝缘电阻。
d. 测量铁芯接地电阻。
e. 控制器模拟试验。
f. 将有载分接开关调至最大电流档进行电抗测量。
7.2 阻尼电阻
7.2.1 检修前试验
a. 测量绝缘电阻。
b. 测量直流电阻。
7.2.2 检修中试验
a. 测量直流电阻。
7.2.3 检修后试验
a. 测量绝缘电阻。
a. 测量直流电阻。
c. 交流耐压试验（必要时）。
7.3 接地变压器。
试验项目与变压器试验项目相同。
8 检修报告的编写
8.1 基本要求检修报告应结论明确。
检修施工的组织、技术、安全措施、检修记录应完备，相关表格以及修前、修后各类检测报告由各单位自行规定。
各责任人及检查、操作人员签字齐全。
8.2 主要内容
a. 检修地点。
b. 检修的天气情况。
c. 检修工期。
d. 检修检查处理记录。
e. 检修处理的主要缺陷。
f. 检修中遗留的缺陷。
g. 检修验收意见。
h. 检修后设备评级和工程质量评定。
i. 参加验收人员。
9 检修后运行
9.1 投运前基本条件
9.1.1 设备外观清洁完整无缺损。
9.1.2 一、二次接线端子应连接牢固，接触良好。
9.1.3 相序标志正确，接线端子标志清晰，运行编号完备。
9.1.4 需要接地各部位应接地良好。
9.1.5 反事故措施符合相关要求。
9.1.6 油漆应完整，相色应正确。
9.1.7 试验报告完备并且试验结果合格。
9.1.8 所有安全措施已拆除，人员已退场，施工场地已清理完毕。
9.2 投运后的监视
（测
9.2.1 消弧线圈、阻尼电阻箱、接地变压器内部和一次引线接头等部位进行红外成像温）监视，各部位的温升应符合有关规定。
9.2.2 设备内部有无放电声和异常震动的声音。
9.2.3 设备在投运初期要加强巡视和预防性检测。
