6-10kv消弧线圈设备运行检修规定

消弧线圈运行维护和检修

管理规定

1.总则

1.1 为了加强消弧线圈设备管理、运行维护管理和检修管理，特制定本规定。1.2 本规定消弧线圈设备是指消弧线圈成套设备，主要包括接地变压器、消弧线圈、有载开关、隔离刀闸、PT、MOA、控制器、阻尼电阻、组合柜等设备。

1.3 本规定编制依据：1.3.1 国家电力行业标准(DL/T620-1997) 《交流电气装置的过电压和绝缘》；

1.3.2国家电力行业标准(DL/T572-95) 《电力变压器运行规程》；

1.3.3国家电力行业标准(DL/T574-95) 《有载分接开关运行维修导则》；

1.3.4国家电力行业标准(DL/T596-1996) 《电力设备预防性试验规程》

1.3.5国家电力行业标准(DL/T684-1999) 《继电保护》；

1.3.6国家标准(GB 10229-88) 《电抗器－消弧线圈》

1.3.7国家标准（GB/T 6451-1999）《三相油浸式２

消弧线圈设备运行检修规定

电力变压器技术参数和要求》

1.3.8国家标准(GB 10229-88) 《电抗器－消弧线圈》

1.3.9国家电力公司国电

发[2000]589号《防

止电力生产重大事

故的二十五项重点

要求》（2000）；

1.3.10厂家说明书

《消弧线圈用CF、CV 型复合式有载分接开关使用说明书》上海华明

《BPKI200-10/35型干式真空开关有载分接开关使用说明书》双城开关

３

《MFKI120-10/35型干式空气有载分接开关使用说明书》吴江芦墟1.4 公司系统所属各供电公司、高压运行部、变电检修公司分管运行、检修工作的各级领导、变电运行、变电检修专职和变电站值班人员、开关检修人员以及工程建设管理部门、设计部门、施工单位均应熟悉本规定，并认真贯彻执行。1.5 本规定由生产运营部负责解释。

2．目的和构成

2．1装设消弧线圈的目的2.1.1电力行业标准４

消弧线圈设备运行检修规定

DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》规定：3kV～10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不超过下列数值时，应采用不接地方式；当超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式： a)3kV～10kV钢筋混凝土或金属杆塔的架空线路构成的系统和所有35kV、66kV系统，10A。

b)3kV～10kV非钢筋混凝土或非金属杆塔的架空线路构成的系统，当电压

５

为：

1)3kV和6kV时，30A；

2)10kV时，20A。

c)3kV～10kV电缆线路构成的系统，30A。

消弧线圈接地故障电流不宜超过10A。必要时可将系统分区运行。消弧线圈宜采用过补偿运行方式。消弧线圈接地系统，在正常运行情况下，中性点的长时间电压位移不应超过系统标称相电压的15%。

2.1.2消弧线圈对减小故障点的残余电流、抑制间歇性弧光过电压及谐振过电压有较明显的效果，６

消弧线圈设备运行检修规定

对保证系统安全供电能起到显著的作用。消弧线圈接地故障电流不宜超过10A。必要时可将系统分区运行。消弧线圈宜采用过补偿运行方式。消弧线圈接地系统，在正常运行情况下，中性点的长时间电压位移不应超过系统标称相电压的15%。2.1.3消弧线圈自动补偿装置能在线测量系统的电容电流，根据预先设定的系统脱谐度或残流，自动调整消弧线圈的档位，对系统电容电流进行预补偿。幷能自动打印、记

７

录系统单相接地的时间以及各种参数，并能通过综合自动化系统将各种遥信遥测等信息及时传输至中心站。

2．2消弧线圈自动补偿装置的基本构成

一次设备：接地变压器（可带所用变）、消弧线圈（带有载分接开关）、阻尼电阻及控制器、中性点PT、CT、避雷器、隔离刀闸等；控制设备：微机调节器、自动调谐控制屏（PK屏）等。

3．职责分工

3.1技术管理：生技８

消弧线圈设备运行检修规定

处/部/科

3.2日常运行管理：调度及运行部门、变电工区3.3一次设备维护：

高压试验

3.4控制设备维护：

继电保护

4．消弧线圈设备运行中注意事项

4.1在系统电容电流超过10A时消弧线圈及自动补偿装置应投入运行；正常情况下应投入自动运行状态；消弧线圈和其它电气设备一样，由调度实行统一管理,操作前必须有当值调度

９

员的命令才能进行操作；禁止将一台消弧线圈同时接在两台接地变压器（或变压器）的中性点上。

4.2消弧线圈自动调谐装置应具备数据通信接口与站内监控系统相连接。在后台机及中心监控站应具备消弧线圈的档位指示、系统的电容电流值、脱谐度，接地变中性点的电压值、电流值，接地点残流等遥测和手动或自动调谐，单独运行或并联运行，分接头到头，分接头到底，接地信息，计算有误，装置拒动等遥信。

4.3系统的脱谐度应设１０

消弧线圈设备运行检修规定

置在2～16％（可调节）的范围，或将接地点的残流设置在5A左右，且宜采取过补偿方式，特殊情况下也可以在系统欠补偿或全补偿下运行。

4.4系统单相接地时严禁操作消弧线圈的隔离开关以及消弧线圈的调压开关。投入或退出消弧线圈时应注意操作顺序，即消弧线圈的单相隔离开关有闭锁装置时可直接操作；无闭锁时投入消弧线圈，应观察在现场的接地指示灯，有接地指示时不可操作隔离刀闸。

4.5两段母线均装有消

１１

弧线圈的变电站并列运行时，应将两台消弧线圈设置成主-从关系。其中将母联开关的辅助接点引入调谐装置的变电站，消弧线圈自动补偿装置会自动作主动和从动运行。没有条件引入母联开关位置接点的变电站，联机采用碰撞理论，应考虑将1号与2号时间参数错开一分钟。当并列运行为正常工作方式时，也可在合排运行后将其中一台或电容电流偏小的一台消弧线圈的置为手动调节状态。对于一边为手动调节，一边为自动调节方式时，可以不１２

消弧线圈设备运行检修规定

管，让自动调闸式消弧线圈自动寻找谐振点；当自动调节的消弧线圈调到极限档位时，应调节手动式消弧线圈的位置，确保自动调节式在中间档位；对于一边有消弧线圈，一边没有消弧线圈的两个系统连接，不用管。

4.6当出现两个或以上变电站拉手运行时，消弧线圈仍应投入运行，运行注意事项请参考上述第5条，可以采用碰撞方式或一台自动运行其他手动运行的方式。当出现由外站电源供进母线并转供其他负荷时，消弧线圈仍应投入运行，应将

１３

电容电流较小的一台置为手动调节状态。

4.7如控制装置显示分接头到头（表示补偿电流不够），消弧线圈仍应照常投入运行；如控制装置显示分接头到底（表示补偿电流过大），则应检查此时电容电流和残流的数值，若电容电流大于残流值，则消弧线圈继续投入运行；若电容电流小于残流值，则应将消弧线圈退出运行。同时向生运部汇报。

4.8调度、运行值班人员应知晓整套设备的基本功能，运行值班人员应熟知微１４

消弧线圈设备运行检修规定

机调节器的面板操作以及巡视内容：脱谐度及残流是否在设定的范围以内；有载调压开关的档位及动作次数（累计值）；接地变中性点电压是否正常（一般不超过15％相电压）；微机调节器上的电源指示灯是否正常；是否能正确打印接地时的各种参数；以及接地变压器、消弧线圈运行是否正常；如是负荷开关控制接地变加熔丝保护，还应经常检查熔丝的熔断情况，在操作、或系统发生接地后必须进行检查。

4.9运行人员在巡视时

１５

发现装置故障或异常应立即向调度及检修部门汇报。如果是一次设备问题，则将消弧线圈停用；如果是自动补偿装置出现异常或故障，调度人员发令将消弧线圈自动补偿装置置为手动调节状态，档位维持在自动补偿装置故障前的状态。

4.10对于油浸式设备在日常巡视中必须注意

A、运行无杂音；

B、油位应正常，油色透明不发黑；

C、应无渗油和漏油现象；

D、套管应清洁、无破１６

消弧线圈设备运行检修规定

损和裂纹；

E、引线接触牢固，接地装置完好；

F、吸湿剂不应受潮；

G、上层油温应正常；

H、表计指示准确。

对于消弧线圈本身的部分报警信号的处理：A．温度报警信号：作为

报警信号，一般消弧线

圈允许温升为75K，设

置报警温度为55K，则

温度定值为55K+40℃

=95℃（一般可以设为

80-100）。

B．瓦斯报警信号：轻瓦

斯作为报警信号，重瓦

１７

斯作为跳闸信号；由于

35kV 系统的消弧线

圈是通过中性点隔离刀

闸接在主变的中性点

上，不能直接跳开主变

（有时可能为110Kv、

220kV），但隔离刀闸又

不能带负荷操作；建议

可以在中性点加装单相

真空短路器（当重瓦斯

动作时跳开），额定电压

可以采用35/√3或者

35kV电压等级。

4.11运行值班人员应注意收集、保存系统接地时微机调节器的发出信号以及打印数据，必要时报送局生１８

消弧线圈设备运行检修规定

运部。

A、系统发生单相接地时，禁止操作或手动调节该段母线上的消弧线圈；

B、系统发生单相接地时，禁止关闭控制器，及断开控制器的交直流电源。

C、拉合消弧线圈与中性点之间单相隔离开关时，如有下列情况之一时禁止操作：

a、系统有单相接地现象，已听到消弧线圈的嗡嗡声；

b、中性点位移电压大于50%相电压。

c、发生单相接地必须及时排除，接地时限一般不

１９

超过2小时；

D、发生单相接地时，有条件时应监视并记录下列数据：

a、接地变和消弧线圈运行情况；

b、阻尼电阻控制器运行情况；

c、PK屏面板上，电阻短接指示灯；

d、微机调谐器显示参数：

电容电流、残流、脱

谐度、中性点电压和

电流、档位和调容柜

接触器动作次数等；

e、单相接地开始和结束时间；

２０

消弧线圈工作原理及应用

消弧线圈工作原理及应用目录摘要 (2) 一、引言 (3) 二、消弧线圈作用原理与特征 (4) 三、消弧线圈自动补偿的应用 (7) 四、消弧线圈接地系统小电流接地选线 (8) 五、消弧线圈的故障处理方法与技术 (11) 六、结束语 (13) 参考文献 (14) 谢辞 (15)

摘要本文通过对配电系统中性点接地方式和配电网中正常及发生故障时电容电流的分析，阐述了中性点经消弧线圈接地方式在目前配电网系统中应用的必要性，并从消弧线圈的工作原理，使用条件，容量选择，注意事项和故障处理等方面进行了探讨，同时也对目前国内消弧线圈装置进行了简单介绍。关键词：接地；中性点；消弧线圈；电弧；补偿；

一、引言目前，在我国目前配电网系统中，单相接地故障是出现概率最大的一种，并且大部分是可恢复性的故障，6~35 kV电力系统大多为非有效接地系统，由于非有效接地系统的中性点不接地，即使发生单相接地故障，但是三相线电压依然处于对称状态,所以仍能保持不间断供电，这是中性点不接地系统电网的一大优点，但当供电线路较长时,单相接地电流容易超过规范规定值，造成接地故障处出现持续电弧,一旦不能及时熄灭，可能发展成相间短路；其次，当发生间歇性弧光接地时，易产生弧光接地过电压，从而波及整个电网。为了解决这些问题，选择在系统中性点装设消弧线圈接地已经被证实是一项有效的措施，对电网的安全运行至关重要。二、消弧线圈作用原理与特征 2.1各类中性点接地方式及优缺点介绍我国目前中性点的运行方式主要有两种： a)中性点直接接地系统直接接地系统主要用在110KV及以上的供电系统和低压380V系统。直接接地系统发生单相接地故障时由于故障电流较大会使继电保护马上动做切除电源与故障点回路。中性点直接接地系统的优点是发生单相接地时，其它非故障相对地电压不升高，因此可节省一部分绝缘费用，供电方式相对安全。其缺点是发生单相接地故障时，故障电流一般较大，要迅速切除故障回路，影响供电的连续性，从而供电可靠性较差。 b)中性点不接地或经消弧线圈接地

消弧线圈避雷器等问题

中性点不接地系统单相接地时，由于没有形成短路回路，流入接地点的电流是非故障相的电容电流之和，该值不大，且三相线电压不变且对称，不必切除接地相，允许继续运行，因此供电可靠性高,但其它两条完好相对地电压升到线电压，是正常时的√3 倍，因此绝缘水平要求高，增加绝缘费用，对无线通讯有一定影响。中性点经消弧线圈接地系统单相接地时，除有中性点不接地系统的优点外，还可以减少接地电流，通过消弧线圈的感性补偿，熄灭接地电弧但接地点的接地相容性电流为3倍的未接地相电容电流，随着网络的延伸，接地电流增大以致使接地电弧不能自行熄灭而引起弧光接地过电压，甚至发展成系统性事故，对无线通讯影响较大。中性点直接接地系统单相接地时，发生单相接地时，其它两完好相对地电压不升高，因此绝缘水平要求低，可降低绝缘费用，但短路电流大，要迅速切除故障部分，对继电保护的要求高，从而供电可靠性差，对无线通讯影响不大。配电网中主要采用第二种中性点接地方式。中性点经消弧线圈接地方式，就是在中性点和大地之间接入一个电感消弧线圈。该方式在系统发生单相接地故障时，利用消弧线圈中的电感电流对接地电容电流进行补偿，使得流过接地点的电流减小从而使电弧自行熄灭。消弧线圈是一个带铁心的电抗线圈。正常运行时，由于中性点对地电压为零，消弧线圈上无电流。单相接地故障后，接地点与消弧线圈的接地点形成短路电流。中性点电压升高为相电压，作用在消弧线圈上，将产生一感性电流，在接地故障处，该电感电流与接地故障点处的电容电流相抵消，从而减少了接地点的电流，使电弧易于自行熄灭，提高了用电可靠性。

正常运行时，中性点对地电压为零，消弧线圈中没有电流流过。单相（如w相）接地故障时，接地点对地电压为零，中性点对地电压上升为相电压，非故障相对地电压上升为线电压，网络的线电压不变。此时，消弧线圈处于中性点电压的作用下，有电感电流IL通过，此电流通过接地点形成回路．加上单相接地时的接地电容电流IC，两电流方向相反，在接地处相互抵消，称电感电流对接地电流的补偿，如果适当选取消弧线圈的匝数，可使接地处的电流变得很小或等于零。完全补偿是使电感电流等于电容电流，即IL=IC，接地处电流为零。正常运行时，在某些条件下，中性点与地之间会出现一定的电压，此电压作用在消弧线圈通过大地与三相对地电容构成的串联电路中，因此时XL=XC。满足谐振条件。产生过电压，危及绝缘。欠补偿是使电感电流小于电容电流，即ILIC，单相接地处有感性电流流过。过补偿既能消除接地处的电弧，又不会产生谐振过电压，这是因为若因停电检修部分线路或系统频率降低，使接地电流IC=3ωCUX减少，IL>>IC，远离产生谐振的条件。即使将来电网发展使电容电流增加，由于消弧线圈有一定的裕度，也有IL>IC，不会产生谐振，可以继续使用一段时间，故过补偿在电网中广泛使用。

消弧线圈检修质量与工作标准

消弧线圈检修质量与工作标准 1 总则 1.1 为了保证电网安全可靠运行，提高消弧线圈装置的检修质量，使检修工作制度化、规范化，特制定本规范。 1.2 本规范是依据国家、行业有关标准、规程和规范，并结合近年来市供电有限公司输变电设备评估分析、生产运行分析以及现场运行经验而制定的。 1.3 本规范规定了消弧线圈装置运行和日常维护所必须注意的事项。 1.4 本规范适用于市供电有限公司系统内的 l0kV 消弧线圈装置的检修工作。 2 引用标准 2.1 以下为本规范引用的标准、规程和导则，但不限于此。国家电网公司 2005[173 号 ] 文国家电网公司《10kV~66kV 消弧线圈技术标准、规定汇编》 3 检查项目及处理消弧线圈装置的检查周期取决于消弧线圈装置性能状况、运行环境、以及历年运行和预防性试验等情况。所提出的检查维护项目是消弧线圈装置在正常工作条件下，应进行的工作。 3.1 绕组检查及绝缘测试。绕组无变形、倾斜、位移、幅向导线无弹出，匝间绝缘无损伤；各部分垫块无位移、松动、排列整齐，压紧装置无松动；导线接头无发热脱焊。 3.2 引线检查。引线排列整齐，多股引线无断股；引线接头焊接良好；表面光滑、无毛刺、清洁；外包绝缘厚度符合要求，包扎良好、无变形、脱落、变脆、破损；引线与绝缘支架固定应外垫绝缘纸板，引线绝缘无卡伤；引线间距离及对地距离符合要求。 3.3 绝缘支架检查。无破损、裂纹、弯曲变形及烧伤痕迹，否则应予更换，绝缘支架的固定螺栓紧固，有防松螺母。 3.4 压钉检查。压钉紧固，防松螺母紧锁。 3.5 分接开关检查。对无载分接开关要求转动部分灵活，无卡塞现象，中轴无渗漏；主触头表面清洁，有无烧伤痕迹。对有载分解开关参照DLIT 574 —1995《有载分接开关运行维修导则》。

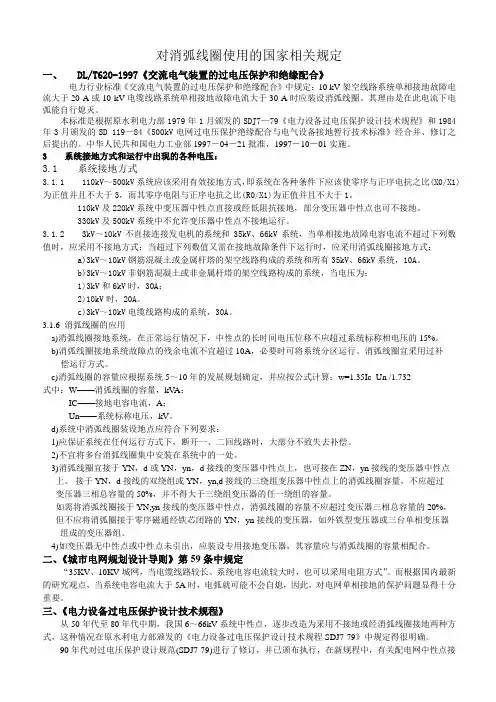

对消弧线圈使用的国家相关规定

对消弧线圈使用的国家相关规定一、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》电力行业标准《交流电气装置的过电压保护和绝缘配合》中规定：10 kV架空线路系统单相接地故障电流大于20 A或10 kV电缆线路系统单相接地故障电流大于30 A时应装设消弧线圈。其理由是在此电流下电弧能自行熄灭。本标准是根据原水利电力部1979年1月颁发的SDJ7—79《电力设备过电压保护设计技术规程》和1984年3月颁发的SD 119—84《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》经合并、修订之后提出的。中华人民共和国电力工业部1997－04－21批准，1997－10－01实施。 3 系统接地方式和运行中出现的各种电压： 3.1 系统接地方式 3.1.1 110kV～500kV系统应该采用有效接地方式，即系统在各种条件下应该使零序与正序电抗之比(X0/X1)为正值并且不大于3，而其零序电阻与正序电抗之比(R0/X1)为正值并且不大于1。 110kV及220kV系统中变压器中性点直接或经低阻抗接地，部分变压器中性点也可不接地。 330kV及500kV系统中不允许变压器中性点不接地运行。 3.1.2 3kV～10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不超过下列数值时，应采用不接地方式；当超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式： a)3kV～10kV钢筋混凝土或金属杆塔的架空线路构成的系统和所有35kV、66kV系统，10A。 b)3kV～10kV非钢筋混凝土或非金属杆塔的架空线路构成的系统，当电压为： 1)3kV和6kV时，30A； 2)10kV时，20A。 c)3kV～10kV电缆线路构成的系统，30A。 3.1.6 消弧线圈的应用 a)消弧线圈接地系统，在正常运行情况下，中性点的长时间电压位移不应超过系统标称相电压的15%。 b)消弧线圈接地系统故障点的残余电流不宜超过10A，必要时可将系统分区运行。消弧线圈宜采用过补偿运行方式。 c)消弧线圈的容量应根据系统5～10年的发展规划确定，并应按公式计算：w=1.35Ic Un /1.732 式中：W——消弧线圈的容量，kV A； IC——接地电容电流，A； Un——系统标称电压，kV。 d)系统中消弧线圈装设地点应符合下列要求： 1)应保证系统在任何运行方式下，断开一、二回线路时，大部分不致失去补偿。 2)不宜将多台消弧线圈集中安装在系统中的一处。 3)消弧线圈宜接于YN，d或YN，yn，d接线的变压器中性点上，也可接在ZN，yn接线的变压器中性点上。接于YN，d接线的双绕组或YN，yn,d接线的三绕组变压器中性点上的消弧线圈容量，不应超过变压器三相总容量的50%，并不得大于三绕组变压器的任一绕组的容量。如需将消弧线圈接于YN,yn接线的变压器中性点，消弧线圈的容量不应超过变压器三相总容量的20%，但不应将消弧圈接于零序磁通经铁芯闭路的YN，yn接线的变压器，如外铁型变压器或三台单相变压器组成的变压器组。 4)如变压器无中性点或中性点未引出，应装设专用接地变压器，其容量应与消弧线圈的容量相配合。二、《城市电网规划设计导则》第59条中规定 “35KV、10KV城网，当电缆线路较长、系统电容电流较大时，也可以采用电阻方式”。而根据国内最新的研究观点，当系统电容电流大于5A时，电弧就可能不会自熄，因此，对电网单相接地的保护问题显得十分重要。三、《电力设备过电压保护设计技术规程》从50年代至80年代中期，我国6～66kV系统中性点，逐步改造为采用不接地或经消弧线圈接地两种方式，这种情况在原水利电力部颁发的《电力设备过电压保护设计技术规程SDJ7-79》中规定得很明确。 90年代对过电压保护设计规范(SDJ7-79)进行了修订，并已颁布执行，在新规程中，有关配电网中性点接

消弧线圈工作原理分析

、消弧线圈的工作原理配电系统是直接为用户生产生活提供电能支持的系统，其功能是把变电站或小型发电厂的电力输送给每一个用户，并在必要的地方转换成为适当的电压等级。国内外对于提高以可靠性和经济性为主要内容的配电网运行水平非常重视。影响配电系统运行水平的因素主要有网架结构、设备、控制策略和线路等，选择适当的中性点接地方式是最重要和最灵活的提高配电网可靠性和经济性的方法之一，因此进一步研究中性点运行方式对于提高配电系统运行水平有重要意义，中性点运行方式选择是一个重要且涉及面很广的综合技术经济问题，其方式对配电系统过电压、可靠性、继电保护整定、电磁干扰、人身和设备安全等影响很大。电力系统中中性点是指Y型连接的三相电，中间三相相连的一端。而电力系统中中性点接地方式主要分为中性点直接接地和中性点不直接接地或中性点经消弧线圈接地。两种接地方式各自优缺点：中性点不接地系统单相接地时，由于没有形成短路回路，流入接地点的电流是非故障相的电容电流之和，该值不大，且三相线电压不变且对称，不必切除接地相，允许继续运行，因此供电可靠性高,但其它两条完好相对地电压升到线电压，是正常时的V 3倍，因此绝缘水平要求高，增加绝缘费用，对无线通讯有一定影响。中性点经消弧线圈接地系统单相接地时，除有中性点不接地系统的优点外，还可以减少接地电流，通过消弧线圈的感性补偿，熄灭接地电弧，但接地点的接地相容性电流为 3 倍的未接地相电容电流，随着网络的延伸，接地电流增大以致使接地电弧不能自行熄灭而引起弧光接地过电压，甚至发展成系统性事故，对无线通讯影响较大。中性点直接接地系统单相接地时，发生单相接地时，其它两完好相对地电压不升高，因此绝缘水平要求低，可降低绝缘费用，但短路电流大，要迅速切除故障部分，对继电保护的要求高，从而供电可靠性差，对无线通讯影响不大。随着社会经济的迅猛发展，电力系统的重要性日益凸显。因而近几年电网的安全可靠运行倍受关注。在电力系统中发生几率最大的故障类型为单相接地故障。而在发生故障后及时确定及切断线路故障则显得尤为重要配电网中主要采用第二种中性点接地方式。但是以前以架空线路为主的配电网采

消弧线圈运行注意事项实用版

YF-ED-J6888 可按资料类型定义编号消弧线圈运行注意事项实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿）二零XX年XX月XX日

消弧线圈运行注意事项实用版提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1消弧线圈应采用过补偿运行方式，当消弧线圈容量不足时，允许在一定时间内以欠补偿方式运行，但脱谐度不宜超过10%. 2单相接地时，通过故障点的电流不宜超过5A. 3系统正常清况下，35KV系统中性点长期位移电压不得超过正常相电压的15%（即 3000V），否则，应立即汇报调度。 4消弧线圈的倒闸操作，只有确知网络无接地故障存在时方可进行。 5中性点位移电压超过正常相电压的20%

（即4000V）时或通过消弧线圈的电流大于5A 时，禁止拉合消弧线圈闸刀。 6消弧线圈动作后，应监视消弧线圈的电流值，不超过使用分接头位置的铭牌电流值，并检查油温、油面温度最高不得超过95℃，温度发出告警时，应及时汇报调度。 7消弧线圈从一台变压器切换到另厂一台变压器时，首先应将消弧线圈与系统隔离，即按“先拉后合”的顺序操作，不可同时将二台或二台以上的变压器的中性点并联起来经消弧线圈接地。 8调整消弧线圈分接头时，应将消弧线圈与系统隔离，严禁消弧线圈在带电状态下调整分接头。 9运行方式改变时，应同时考虑消弧线圈的

SC-XHDCZ调匝式消弧线圈技术使用说明书

SC-XHDCZ型调匝式消弧线圈自动跟踪补偿成套装置使用说明书保定双成电力科技有限公司

目录一、概述 (1) 二、产品特点 (1) 三、产品型号说明 (2) 四、性能指标 (2) 五、工作原理 (2) 六、装置总体构成 (4) （一）接地变压器 (5) （二）调匝式消弧线圈 (5) （三）微机控制器 (5) （四）阻尼电阻箱 (9) 七、接地选线单元 (9) 八、并联中电阻 (10) 九、控制器操作说明 (11) 十、控制器接线 (21) 十一、成套装置选型 (23) 十二、成套装置安装 (23) 十三、订货须知 (25) 十四、产品保修 (25)

一、概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66kV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。我公司所研制生产的SC-XHDCZ调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。二、产品特点（一）控制器采用工业级计算机平台，双CPU架构，多层电路板处理，运行稳定可靠。（二）采用全彩色液晶全中文显示，参数显示、设置及查询方便直观。（三）调节准确、速度快，且调节范围宽，可在0~100%额定电流全范围调节。（四）内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线快速准确。（五）设有RS232及RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送。（六）可实现单相接地故障的声光控报警功能。（七）设有标准并口打印机，可实现数据打印，接地信息打印。（八）具有一控二功能，可实现同一系统内两套消弧线圈随系统运行情况自动变换。

10kV～66kV消弧线圈装置运行规范标准

目录第一章总则 1 第二章引用标准 1 第三章设备的验收 2 第四章设备运行维护管理8 第五章运行巡视检查项目及要求12 第六章缺陷管理及异常处理15 第七章培训要求18 第八章设备技术管理20 第九章备品备件管理22 第十章更新改造22 第一章总则第一条为完善消弧线圈装置设备管理机制，使其达到制度化、规化，保证设备安全、可靠和经济运行，特制定本规。第二条本规是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。第三条本规提出了对10kV～66kV消弧线圈装置在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。第四条本规适用于国家电网公司所属围10kV～66kV消弧线圈装置的运行管理工作。

第二章引用标准第五条以下为本规引用的标准、规程和导则，但不限于此。 GB10229-1988 电抗器 GB1094.1-1996 电力变压器第1部分总则 GB1094.2-1996 电力变压器第2部分温升 GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路的能力 GB1094.10-2003 电力变压器第10部分声级测定 GB6451-1999 三相油浸电力变压器技术参数和要求 GB6450-1986 干式电力变压器 CEEIA104-2003 电力变压器质量评价导则 GB/T14549-1993 电能质量公用电网谐波 GB/T17626-1998 电磁兼容试验和测量技术 GB50150-1991 电气装置安装工程电气设备交接试验标准 GBJ148－1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规 DL/T 572-1995 电力变压器运行规程 DL/T 573-1995 电力变压器检修导则 DL/T 574-1995 有载分接开关运行维修导则 DL/T 596-1996 电力设备预防性试验规程 GB/T 16435.1—1996 远动设备及系统接口 (电气特性) 国家电网公司变电站管理规第三章设备的验收

消弧线圈运行注意事项(2020年)

( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改消弧线圈运行注意事项(2020 年) Safety management is an important part of production management. Safety and production are in the implementation process

消弧线圈运行注意事项(2020年) 1消弧线圈应采用过补偿运行方式，当消弧线圈容量不足时，允许在一定时间内以欠补偿方式运行，但脱谐度不宜超过10%. 2单相接地时，通过故障点的电流不宜超过5A. 3系统正常清况下，35KV系统中性点长期位移电压不得超过正常相电压的15%（即3000V），否则，应立即汇报调度。 4消弧线圈的倒闸操作，只有确知网络无接地故障存在时方可进行。 5中性点位移电压超过正常相电压的20%（即4000V）时或通过消弧线圈的电流大于5A时，禁止拉合消弧线圈闸刀。 6消弧线圈动作后，应监视消弧线圈的电流值，不超过使用分接头位置的铭牌电流值，并检查油温、油面温度最高不得超过95℃，温度发出告警时，应及时汇报调度。 7消弧线圈从一台变压器切换到另厂一台变压器时，首先应将消

弧线圈与系统隔离，即按“先拉后合”的顺序操作，不可同时将二台或二台以上的变压器的中性点并联起来经消弧线圈接地。 8调整消弧线圈分接头时，应将消弧线圈与系统隔离，严禁消弧线圈在带电状态下调整分接头。 9运行方式改变时，应同时考虑消弧线圈的调整。 10消弧线圈巡视检查参照变压器设备。云博创意设计 MzYunBo Creative Design Co., Ltd.

消弧线圈原理及 (2)

自动控制消弧线圈继电保护所保护四班范永德

消弧线圈的作用消弧线圈的作用主要是将系统的电容电流加以补偿，使接地点电流补偿到较小的数值，防止弧光短路，保证安全供电。降低弧隙电压恢复速度，提高弧隙绝缘强度，防止电弧重燃，造成间歇性接地过电压。中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。 3、系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：（1）当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。

消弧线圈的作用

消弧线圈的作用一个电网的存在必然存在着漏电.从那里漏的电呢? 电缆对地的电容!我们知道,我们采用的是50Hz的频率.而且在传输的过程中是没有零线的,主要的目的是为了节约成本!代替零线的自然就是大地. 三相点他们对大地的距离不一样也就是对大地的电容也不一样! 既然电容不一样,那么漏电流也不一样.漏掉的电流跑到那里去了呢? 这要取决于那条线路距离大地最近.因为漏掉的电流要跑到另外的线路中!假如A失去电流,那么B或者C就得到电流!容性电流=A- B|A-C 线路越长容性电流就越大!容性电流越大,当发生接地的时候弧光就不容易熄灭!通过引入消弧线圈来保证整个变电站的接地时候的电流<5A就可以消灭接地弧光!当然:引入消弧线圈后,变电站的系统有可能是过补(电感电流大于电容电流)或者是欠补(电感电流小于电容电流)但绝对不能相同(电感电流等于电容电流)!

交流所用电及消弧线圈操作规程

交流所用电及消弧线圈操作规程第一节交流所用电一、接线方式： 1.0.4KV ⅠV段接在1#站用变的低压侧。 2.0.4KV V段接在2#站用变的低压侧。 3.0.4KV Ⅰ、Ⅱ段禁止并列运行，当某一段检修时可有另一端带全部负荷二、站用电系统的监视、巡视检查： 1.站用变高压侧带电显示三相指示灯亮。 2.站用电电压、电流值。 3.站用变有无发热及异味。第二节消弧线圈自动跟踪补偿装置一、消弧线圈运行时一般要求 1)控制器装置的交、直流控制和操作电源严禁中断。 2)中性点经消弧线圈接地系统应运行于过补偿状态。 3)正常运行期间消弧线圈控制器调匝模式为“自动”。 4)当系统发生单相接地故障，运行人员应及时检查装置的动作信号、信息，检查接地相别、接地电压、补偿电流、动作时间，并对微机自动调谐消弧线圈装置进行巡视。 5)微机自动调谐消弧线圈装置动作后的报告或打印报告应统一收存。 6)中性点位移电压是否超过15%相电压，档位输入是否正常 7)消弧线圈接地变压器二次绕组所接负荷应在规定的范围内。 8)停运半年及以上的消弧线圈装置应按有关规定试验检查合格后方可投运。二、消弧线圈的巡视检查 1)设备外观完整无损，无异常震动、异常声音及异味，外绝缘表面清洁、无裂纹及放电现象。 2)一、二次引线接触良好，接头无过热，各连接引线无发热、变色。 3)外壳和中性点接地应良好。 4)金属部位无锈蚀，底座、支架牢固，无倾斜变形。 5)干式消弧线圈表面平整应无裂纹和受潮现象。

6)阻尼电阻箱内所有熔断器和二次空气开关正常，阻尼电阻箱内引线端子无松动、过热、打火现象。 7)消弧线圈档位显示与实际档位一致。 8)各控制箱及二次端子箱应关严，无受潮。三、消弧线圈装置的操作 1、送电操作 1)将各控制开关（PT、中性点电压、有载开关电源、阻尼箱电源等）合上。 2)检查消弧控制器运行在“自动调档”方式。 3)检查消弧线圈中性点隔离刀闸在合位。 4)将开关柜手车推至“工作”位 5)合开关柜断路器。 6)检查消弧一次、二次有无异常现象，如有异常马上停运。 7)消弧控制柜运行情况检查： A）中性点电压显示数值小于相电压的15%。 B）有载开关调档时，控制器能正确检测出电容电流，消弧线圈根据残流下限设置停在合适的档位。 2、停电操作：与送电顺序相反 3、合环并列操作 1)检查两消弧线圈控制器无报警信息，运行正常。 2)将其中一台消弧线圈控制器调匝“自动”模式调成“手动”模式。 3)合110kv母联。 4)合10kv母联。 5)合环操作项目完成。 6)拉开10kv母联。 7)拉开110kv母联。 8)将调匝“手动”模式下的控制器调回“自动”模式 4、并列切换操作例：投3#消弧线圈，退出2#消弧线圈（只列出操作原则和方向不等价于倒闸操作票） 1)检查3#消弧线圈二次控制电源在合位。 2)检查3#消弧线圈中性点隔离刀闸在“合”位。 3)检查3#消弧线圈控制器调匝模式“自动”。 4)将2#消弧线圈控制器调匝模式调整为“手动”。 5)合3#消弧线圈开关560。 6)拉开2#消弧线圈开关550。 7)将2#消弧线圈控制器调匝模式调回“自动”。四、消弧线圈装置异常处理发现消弧线圈、接地变压器、阻尼电阻发生下列情况时应立即停运。 a、正常运行情况下，声响明显增大，内部有爆裂声。 b、套管有严重破损和放电现象。 c、冒烟着火。 d、附近的设备着火、爆炸或发生其它情况，对成套装置构成严重威胁时。 e、当发生危及成套装置安全的故障，而有关的保护装置拒动时。

国家电网公司变电检修通用管理规定第15分册消弧线圈检修细则

国家电网公司变电检修通用管理规定第15分册消弧线圈检修细则国家电网公司二〇一六年十二月

目录前言.................................................................................................................................................... III 1 检修分类及要求. (1) 1.1 A类检修 (1) 1.1.1 检修项目 (1) 1.1.2 检修周期 (1) 1.2 B类检修 (1) 1.2.1 检修项目 (1) 1.2.2 检修周期 (1) 1.3 C类检修 (1) 1.3.1 检修项目 (1) 1.3.2 检修周期 (1) 1.4 D类检修 (2) 1.4.1 检修项目 (2) 1.4.2 检修周期 (2) 2 专业巡视要点 (2) 2.1 干式消弧线圈本体巡视 (2) 2.2 油浸式消弧线圈本体巡视 (2) 2.3 干式接地变压器本体巡视 (2) 2.4 油浸式接地变压器本体巡视 (3) 2.5 分接开关巡视 (3) 2.6 避雷器巡视 (3) 2.7 中性点隔离开关巡视 (3) 2.8 电容器巡视 (3) 2.9 电压互感器巡视 (3) 2.10 电流互感器巡视 (4) 2.11 阻尼电阻及其组件巡视 (4) 2.12 并联电阻及其组件巡视 (4) 3 检修关键工艺质量控制要求 (4) 3.1 干式消弧线圈本体检修 (4) 3.1.1 整体更换 (4) 3.1.2 绝缘支撑件检修 (4) 3.2 油浸式消弧线圈本体检修 (5) 3.2.1 整体更换 (5) 3.2.2 器身吊罩（吊芯）检修 (5) 3.2.3 套管更换 (6) 3.2.4 储油柜更换 (6) 3.2.5 储油柜补油 (7) 3.2.6 吸湿器检修 (7) 3.2.7 气体继电器检修 (8) 3.2.8 压力释放阀检修 (8) 3.2.9 阀门检修 (8) 3.3 干式接地变压器检修 (9) 3.3.1 整体更换 (9) 3.3.2 绝缘支撑件检修 (9)

消弧线圈技术规范书

西坝110kV变电站增容改造工程 35kV自动补偿消弧成套装置招标技术规范书成都市水利电力勘测设计院二0一0年七月

一、总则 1、本招标技术规范书适用于标称电压为35kV的自动补偿消弧成套装置的招标，招标产品是可以自动调节跟踪补偿的消弧线圈成套装置，一般由接地变压器、消弧线圈、就地控制柜、微机控制器四部分组成。 2、投标者应仔细阅读包括本招标技术规范书在内的招标文件中阐述的全部条款。投标者提供的设备技术规格应符合本招标技术规范书提出的要求。 3、本招标技术规范书要求的工作范围包括：投标设备的设计、制造、工厂检验、包装、运输和现场服务。 4、卖方应提供高质量的、完整的投标设备及附件，以满足工程设计、制造标准。 5、本招标书提出的是最低的技术要求，并未列出一切技术细节，也未充分引述所有相关标准和规范的条文。投标的产品应符合本招标书技术条件的要求及相关的国家标准、机械和电力行业标准。 6、卖方应获得ISO9001:2000资格认证，具备完整、有效的质量保证模式，投标设备已通过鉴定，并有相应的试验和鉴定报告。投标设备应通过了动模实验，检验了其对系统各种单相接地情况的反应及接地选线的正确性，并提供相应的实验报告。 7、如卖方没有以书面形式对本技术条件提出异议，则意味者卖方提供的设备完全符合本技术条件和国家标准的要求；如有异议，无论如何微小，均应在投标书标题为“差异表”的章节中明确说明。 8、招标的设备数量及设备技术要求详见供货需求表。二、遵循的主要标准 DL/T620-1997 交流电气装置的过电压保护和绝缘配合 GB 10229-88 电抗器 GB 1094.1-1996 电力变压器第1部分总则 GB 1094.2-1996 电力变压器第2部分温升 GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验 GB 1094.5-2003 电力变压器第5部分承受短路能力 GB 6451-1999 三相油浸式电力变压器技术参数和要求 GB/T 14549-1993 电能质量公用电网谐波 GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17626.4-1998 电磁兼容试验和测量技术电快速脉冲群抗扰度试验 GB/T 17626.5-1998 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验

消弧装置运行规定

11 消弧装置运行规定 11.1 小电流接地系统装设消弧装置，是为了能将系统的电容电流加以补偿，减小接地故障点残流，抑制间歇性弧光过电压和由于电磁式电压互感器饱和而产生的谐振过电压，减少相间短路故障跳闸率，稳定电网运行，提高供电可靠性。 11.2 运行中的10～35kV系统，必须由生技部组织定时实测电容电流，为确定是否装设消弧装置提供依据。消弧装置的投入、切除，由所辖调度下令后方可进行操作。 11.3 10kV小电流接地系统中，当母线上线路总电容电流大于10安培时，应将消弧装置投入运行进行补偿。补偿方式原则上应采用过补偿方式，应避免出现全补偿方式。脱谐度范围的选取一般采用5%~25%，但应控制残流在5A左右，最大不得超过8A。 11.4 电网正常运行时，中性点位移电压不得超过相电压的15%。当系统发生单相接地故障时允许运行2小时。 11.5若消弧线圈在最大补偿电流档位运行，而脱谐度仍小于15%，说明消弧线圈容量不能满足要求，必须限制网络运行方式改变，尽量避免增加电容电流，同时应汇报有关部门及时处理。 11.6消弧装置装有微机调谐装置投运前应将接地变中性点电压、接地变中性点电流、所在母线电容电流和消弧线圈档位、脱谐度、残流、交直流失电、交直流短接等相关遥信遥测信息传送到监控中心、运维站。如消弧装置自带接地选线功能的，还应将选线信号传送到监控中心、运维站及相关调度。 11.7 10kV消弧装置操作规定 11.7.1 本地区电网10kV消弧装置均有微机调谐装置。接地变压器、消弧线圈和自动调谐器应视为一个整体，消弧装置的投入和退出运行包括此三部分。 11.7.2 正常情况下，消弧线圈自动调谐装置应投入在自动运行状态。调谐器自动功能异常时，根据调度命令，可以改为手动。 11.7.2.1对于调匝预调式消弧装置，调谐器自动功能异常、面板能正常显示，调节方式则可改为手动，但此时消弧线圈由当前档位调高一档。当面板异常短时无法恢复正常的，应将消弧线圈停运。 11.7.2.2对于调容随调式消弧装置，调谐器自动功能异常，应将消弧线圈退出运行。 11.7.3 系统单相接地或中性点位移电压大于15%相电压时，禁止拉合消弧线圈与中性点之间的单相刀闸。 11.7.4 带有阻尼电阻的消弧装置在调谐装置的交、直流同时失电时，消弧装置应立即退出运行。当电网发生单相接地，消弧装置也发生故障时，必须先用开关将故障线路切除后，方可将消弧装置断开。 11.7.5网络发生单相接地故障或遭雷雨时，禁止操作消弧线圈。当消弧装置本身发生故障，并危及系统安全运行时，应用开关把整个单元设备断开，再操作刀闸。 11.7.6消弧装置接地变低压侧接有站用电的，当消弧装置须退出运行，可令运行人员转移

国家电网公司变电运维通用管理规定第15分册消弧线圈运维细则

国家电网公司变电运维通用管理规定第15分册消弧线圈运维细则国家电网公司二〇一六年十二月

目录前言.............................................................................................................................................. II 1 运行规定 (1) 1.1 一般规定 (1) 1.2 紧急停运规定 (1) 2 巡视及操作 (1) 2.1 巡视 (1) 2.2 操作 (3) 3 维护 (3) 3.1 红外检测 (3) 3.2 吸湿器维护 (4) 3.3 更换消弧线圈成套柜外交流空开 (4) 4 典型故障和异常处理 (4) 4.1 消弧线圈保护动作处理 (4) 4.2 消弧线圈、接地变压器着火处理 (4) 4.3 接地告警处理 (5) 4.4 有载拒动告警处理 (5) 4.5 位移过限告警处理 (6) 4.6 并联电阻异常处理 (6) 4.7 频繁调档处理 (6)

前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。本细则是依据《国家电网公司变电运维通用管理规定》编制的第15分册《消弧线圈运维细则》，适用于35kV及以上变电站消弧线圈。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位：国网福建电力。本细则主要起草人：陈余航、张丰、苏祖礼、梁宏池、纪锡亮、涂恩来、吴勇昊、陈晔。

消弧线圈成套装置使用说明tk修订稿

消弧线圈成套装置使用说明t k 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。 TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L 补偿接地电容电流I C ，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。如何来解决这一矛盾呢方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。

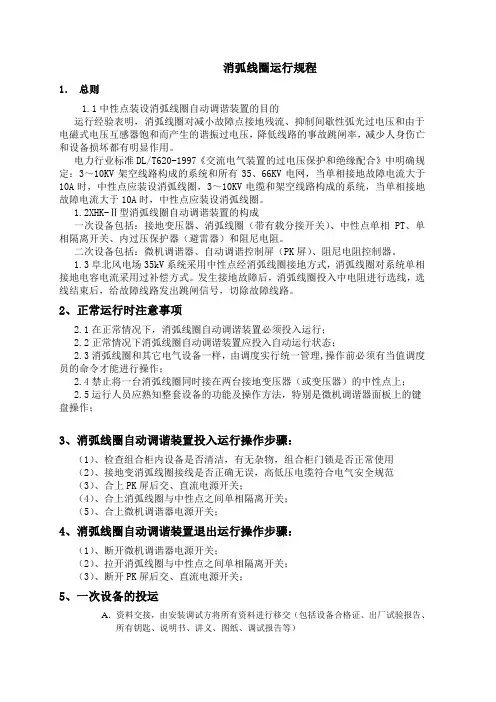

消弧线圈运行规程完整
