用单摆测定重力加速度
用单摆测量重力加速度
(6)研究单摆的周期跟摆长的关系.在重力加速度一定时，周期 跟摆长的二次方根成正比.测出不同摆长下，周期跟相应的摆长 的关系，然后以做出L--T图像，利用图像研究比例关系。
秒表的使用和读数： 停表的读数等于内侧分针的读数与外侧秒针的读数之和.
注意：当内侧分针没有超过半格时，外侧秒针读小于
30的数字；
(3)把单摆从平衡位置拉开一个很小的角度(不超过10º)，然后 放开小球让它摆动，用停表测量单摆完成30次全振动（或50次） 所用的时间，求出完成一次全振动所需要的时间，这个平均时 间就是单摆的周期.
(4)把测得的周期和摆长的数值代入公式 速度g的值.
，求出重力加
(5)改变摆长，重做几次实验.设计一个表格，把测得的数据和 计算结果填入表格中，计算出每次实验的重力加速度.最后求出 几次实验得到的重力加速度的平均值，即可看作本地区的重力 加速度.
(6)测量单摆的振长时应使摆球处于自然下垂状态，用米尺测量出摆线 的长度，再用游标卡尺测出摆球的直径，然后算出摆长，要准确到毫米 位.
【误差分析】
①本实验系统误差主要来源于单摆模型本身是否符合要求.即：悬点是否固定，是 单摆还是复摆，球、线是否符合要求，振动是圆锥摆还是在同一竖直平面内振动， 以及测量哪段长度作为摆长等等。只要注意了上面这些方面，就可以使系统误差减 小到远小于偶然误差而忽略不计的程度.
【实验器材】
带孔小钢球一个 约1m长的细线一条 铁架台 米尺 停表 游标卡尺.
【实验内容】
1、步骤 (1)取约1m长的细线穿过带孔的小钢球，
并打一个比小孔大一些的结，然后拴在桌边 的支架上，如图所示.
(2)用米尺量出悬线长L′，准确到毫米；用 游标卡尺测摆球直径，算出半径r，也准确 到毫米。则单摆的摆长为L＋r.
物理实验之用单摆测定重力加速度
用单摆测定重力加速度实验目的用单摆测定当地的重力加速度实验原理当单摆摆角很小（小于50）时，可看作简谐运动，其固有周期为，由公式可得故只要测定摆长l和单摆的周期T，即可算出重力加速度g。
实验器材长约1米的细线、小铁球、铁架台（连铁夹）、米尺、秒表。
实验步骤（1）将细线的一端穿过铁球上的小孔并打结固定好，线的另一端固定在铁架台上，做成一个单摆。
（2）用毫米刻度的米尺测定单摆的摆长l（摆线静挂时从悬挂点到球心的距离）。
（3）让单摆摆动（摆角小于50），测定n（30—50）次全振动的时间t，用公式求出单摆的平均周期T；（4）用公式算出重力加速度g。
实验记录实验结论实验注意1、细线不可伸缩，长度约1m。
小球应选用密度较大的金属球，直径应较小（最好不超过2㎝）。
2、单摆的上端不要卷在夹子上，而要用夹子加紧，以免单摆摆动时摆线滑动或者摆长改变。
3、最大摆角小于5º，可用量角器测量，然后通过振幅来掌握。
4、摆球摆动时要在同一个竖直平面内。
5、计算单摆的振动次数时，应以摆球通过最低点时开始计时，以后摆球从同一方向通过最低点时进行计数，且在数零的同时按下秒表，开始计时计数，并且要测多次全振动的总时间，然后除以振动次数，如此反复三次，求得周期的平均值作为单摆的周期。
实验练习（１）在用单摆测重力加速度的实验中，摆线应选用：A．80厘米长的橡皮筋． B．1米左右的细线．C．１米左右的粗绳．D．25厘米左右的细绳．（２）在用单摆测重力加速度的实验中，摆球应选用：Ａ．半径约１厘米的木球． Ｂ．半径约１厘米的铝球．Ｃ．半径约１厘米的空心钢球． Ｄ．半径约１厘米的空心钢球．（３）在“用单摆测重力加速度”的实验中，单摆得摆角必须小于５０，其原因是因为：Ａ．单摆的周期与振幅有关，摆角超过５０，测出周期大；Ｂ．摆角越大，空气阻力越大，影响实验结果；Ｃ．因为简谐振动的周期与振幅无关，摆角小些给实验带来很大方便；Ｄ．摆角超过５０，单摆的振动不在是简谐振动，周期公式失效．（４）利用单摆测重力加速度的实验中，若测得g 只偏小，可能是由于：Ａ．计算摆长时，只考虑悬线长，而未加小球半径；Ｂ．测量周期时，将n 次全振动，误记成n+1次全振动；Ｃ．计算摆长时，用悬线长加小球直径；Ｄ．单摆振动时，振幅较小．（５）为了提高周期的测量精度，下列那种说法是可取的？Ａ．在最大位移处启动秒表和结束记时；Ｂ．用秒表测30至50次全振动的时间，计算出平均值；Ｃ．．用秒表测100次全振动的时间，计算出平均周期；Ｄ．在平衡位置启动秒表，并开始记数，当摆球第３0次经过平衡位置时制动秒表，若读数为t ，7、 在用单摆测重力加速度的实验中，某同学利用两个单摆测得其周期分别为T 1、T 2，已知两个单摆的摆长之和为L ，则测得当地重力加速的表达式为____________。

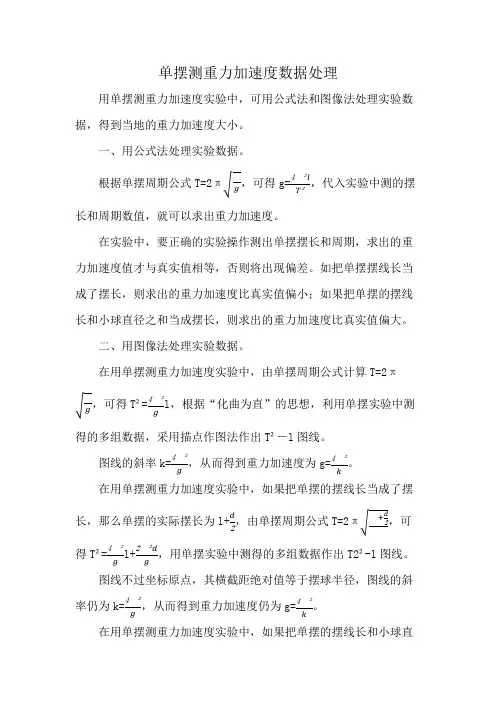

单摆测重力加速度数据处理
单摆测重力加速度数据处理用单摆测重力加速度实验中，可用公式法和图像法处理实验数据，得到当地的重力加速度大小。
一、用公式法处理实验数据。
根据单摆周期公式T=2π√lg，可得g=4l²lT²，代入实验中测的摆长和周期数值，就可以求出重力加速度。
在实验中，要正确的实验操作测出单摆摆长和周期，求出的重力加速度值才与真实值相等，否则将出现偏差。
如把单摆摆线长当成了摆长，则求出的重力加速度比真实值偏小；如果把单摆的摆线长和小球直径之和当成摆长，则求出的重力加速度比真实值偏大。
二、用图像法处理实验数据。
在用单摆测重力加速度实验中，由单摆周期公式计算T=2π√l g，可得T²=4l²gl，根据“化曲为直”的思想，利用单摆实验中测得的多组数据，采用描点作图法作出T²－l图线。
图线的斜率k=4l²g ，从而得到重力加速度为g=4l²k。
在用单摆测重力加速度实验中，如果把单摆的摆线长当成了摆长，那么单摆的实际摆长为l+d2，由单摆周期公式T=2π√l+d2l，可得T²=4l²g l+2l²dg，用单摆实验中测得的多组数据作出T2²-l图线。
图线不过坐标原点，其横截距绝对值等于摆球半径，图线的斜率仍为k=4l²g ，从而得到重力加速度仍为g=4l²k。
在用单摆测重力加速度实验中，如果把单摆的摆线长和小球直径之和当成了摆长，那么单摆的实际摆长为l-d 2，由单摆周期公式T=2π√l −d 2l ，可得T ²=4l²g l-2l²d g ，用单摆实验中测得的多组数据作出T ²-l 图线。
图线不过坐标原点，其横截距等于摆球半径。
图线的斜率仍为k=4l²g ，从而得到重力加速度仍为g=4l²k。
可见，在用单摆测重力加速度实验中，不管单摆摆长测量偏大还是偏小，根据图像法处理数据，得到的重力加速度值都等于真实值。
用单摆测量重力加速度
2.5 实验：用单摆测量重力加速度问题引入：理论上，与重力加速有关的物理现象都可以用来测量重力加速度g ，例如：利用自由落体运动就可以测量g ，也可以研究平抛运动测量g ，上一节课中我们又学习了单摆的周期公式T ＝2πlg，我们是否能从该公式出发设计一个实验用来单摆测量重力加速度g 呢？解析：能，由公式T ＝2πlg可知，只需要设计一个单摆，测出单摆的长度l ，周期T ，然后代入公式即可测出重力加速度g. 一、实验原理：单摆在摆角很小时，由单摆周期公式T ＝2πl g ，得g ＝4π2lT2，测得单摆的摆长l 和振动周期T ，就可以测出当地的重力加速度g ． 二、实验器材：铁架台及铁夹、金属小球(最好上面有一个通过球心的小孔)、秒表、细线(1 m 左右)、刻度尺(最小刻度为mm)、游标卡尺． 三、实验步骤： 1．做单摆：让线的一端穿过小球的小孔，然后打一个比小孔大一些的结，把线的上端用铁夹固定在铁架台上并把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自由下垂，在单摆平衡位置处作上标记． 2．测摆长：l ＝ l ′＋ d2①．用毫米刻度尺量出悬线长l ′，如图甲所示． ②．用游标卡尺测出摆球的直径d ，如图乙所示． ③．摆线悬点固定方法：用“夹”不用“绕”3．测周期：将单摆从平衡位置拉开一个角度，且满足偏角小于5°，然后释放摆球，当单摆摆动稳定后，用秒表测量单摆完成30次(或50次)全振动的时间t ，计算出平均摆动一次的时间T ＝tn，即为单摆的振动周期．（注意：应以摆球经平衡位置时开始或停止计时.） 4．求重力加速度：把测得的周期和摆长的数值代入公式，求出重力加速度g 的值．5．多次改变摆长，重测周期，并记录数据.四、数据处理：方案一：平均值法改变摆长，重做几次实验．计算出每次实验的重力加速度．最后求出几次实验得到的重力加速度的平均值，即可作为本地区的重力加速度．分别以l和T 2为纵坐标和横坐标，作出l ＝g4π2T 2的图象，它应该是过原点的一条直线，根据这条直线可以求出斜率k，则重力加速度值g ＝4π2k.由于l－T的图象不是直线，不便于进行数据处理，所以采用l－T 2的图象，目的是将曲线转换为直线，便于利用直线的斜率计算重力加速度．五、误差分析：1．系统误差：主要来自于单摆模型本身是否符合要求，即悬点是否固定，摆球和摆长是否符合要求，最大摆角是否不超过5°，是否在同一竖直平面内摆动等。
实验13 用单摆测量重力加速度的大小
实验用单摆测量重力加速度的大小用单摆测量重力加速度的大小。
由单摆的周期公式T＝2π lg ，可得出g＝4π2T2l，测出单摆的摆长l和振动周期T，就可求出当地的重力加速度g。
带中心孔的小钢球、约1 m长的细线、带有铁夹的铁架台、游标卡尺、毫米刻度尺、停表。
1．测摆长用毫米刻度尺量出摆线长L(精确到毫米)，用游标卡尺测出小球直径D，则单摆的摆长l＝L＋D2。
2．测周期将单摆从平衡位置拉开一个角度(不超过5°)，然后释放小球，记下单摆摆动30次或50次全振动的总时间，算出平均每摆动一次全振动的时间，即为单摆的振动周期T。
数据处理的两种方法：方法一：公式法。
根据公式T＝2πlg ，g＝4π2lT2。
将测得的几组周期T和摆长l分别代入公式g＝4π2l T 2中算出多组重力加速度g 的值，再求出g 的平均值，即为当地重力加速度的值。
方法二：图像法。
由单摆的周期公式T ＝2π l g 可得l ＝g 4π2T 2，因此以摆长l 为纵轴，以T 2为横轴描点作图，作出的l -T 2图像理论上是一条过原点的直线，如图所示，求出图像的斜率k ，即可求出g 值。
g ＝4π2k ，k ＝l T 2＝Δl ΔT 2。
1．本实验的系统误差主要来源于单摆模型本身是否符合要求，即：悬点固定，小球质量大、体积小，细线轻质非弹性，振动是在同一竖直平面内的振动，这些要求是否符合。
2．本实验的偶然误差主要来自时间的测量和摆线长度的测量，因此，要从摆球通过平衡位置时开始计时，不能多计或漏计摆球全振动次数。
使用刻度尺测量摆线长度时，要多次测量取平均值以减小误差。
3．利用图像法处理数据具有形象、直观的特点，同时也能减小实验误差。
利用图像法分析处理时要特别注意图像的斜率及截距的物理意义。
1．小球选用密度大的钢球。
2．选用1 m 左右难以伸缩，且尽量轻的细线。
3．悬线顶端不能晃动，需用夹子夹住，保证悬点固定。
4．单摆必须在同一平面内振动，且摆角小于5°。
实验__用单摆测定重力加速度
随堂训练·能力达标
1
2
3
4
5
6
7
3. 几名学生进行野外考察，登上一山峰后，他们想粗略测 出山顶处的重力加速度．于是他们用细线拴好石块 P 系在树枝上做成一个简易单摆，如图 7 所示．然后用随 身携带的钢卷尺、电子手表进行了测量．同学们首先测 出摆长 L，然后将石块拉开一个小角度，由静止释放， 使石块在竖直平面内摆动，用电子手表测出单摆完成 n 次 全振动所用的时间 t.
1
2
3
4
5
6
7
4. 某同学在正确操作和测量的情况下，测得多组摆长 L 和对应的 周期 T，画出 L－T2 图线，如图 8 所示．出现这一结果最可能的 原因是：摆球重心不在球心处，而是在球心的正 ____ 方 ( 选填 “上”或“下”)． 为了使得到的实验结果不受摆球重心位置无法 准确确定的影响，他采用恰当的数据处理方法：在图线上选 图8
3． 实验步骤
(1)让细线的一端穿过金属小球的小孔，然后打一个比小孔大一些的线结，做成单摆． (2)把细线的上端用铁夹固定在铁架台上， 把铁架台放在实验桌边， 使铁夹伸到桌面以外， 让摆球自然下垂，在单摆平衡位置处作上标记，如实验原理图．
(3)用毫米刻度尺量出摆线长度 l′， 用游标卡尺测出摆球的直径， 即得出金属小球半径 r， 计算出摆长 l＝ l′＋ r. (4)把单摆从平衡位置处拉开一个很小的角度 (不超过 5° )，然后放开金属小球，让金属小 球摆动，待摆动平稳后测出单摆完成 30～50 次全振动所用的时间 t，计算出金属小球完 t 成一次全振动所用时间，这个时间就是单摆的振动周期，即 T＝ (N 为全振动的次数)， N 反复测 3 次，再算出周期 T ＝ (5)改变摆长，重做几次实验。 T1＋ T2＋T3 . 3
用单摆测定重力加速度
三、实验器材(有哪些)
带孔小钢球一个、 细丝线一条(长约 1 m)、 毫米刻度尺一把、 秒表、游标卡尺、带铁夹的铁架台。
四、实验步骤(怎么做)
1．做单摆
取约 1 m 长的细丝线穿过带孔的小钢球，并打一个比小孔 大一些的结，然后把线的另一端用铁夹固定在铁架台上，并把 铁架台放在实验桌边， 使铁夹伸到桌面以外， 让摆球自然下垂。
e．拉开摆球，使摆线偏离平衡位置不大于 5° ，释放摆球， 当摆球振动稳定后，从平衡位置开始计时，记下摆球做 50 次全 Δt 振动所用的时间 Δt，则单摆周期 T＝ 50
[解析]
(1)游标卡尺读数：18 mm＋6×0.1 mm＝18.6 mm；
(2)摆线细一些有助于减小空气阻力， 伸缩性小一些保证摆长 不变，尽可能长一些使周期较大，容易测量，故 a 正确。摆球质 量大一些， 体积小一些能减小空气阻力对实验的影响， 故 b 正确。 根据 T＝2π l g可知，周期 T 与摆幅无关，且摆角太大时，小
解析： (1)刻度尺的零点对准摆线的悬点， 故单摆的摆长 l＝(88.50 2.00 － )cm＝87.50 cm＝0.875 0 m。 2 秒表的读数 t＝(60＋15.2) s＝75.2 s。 t 单摆的周期 T＝n＝1.88 s。 4π2l (2)由公式 g＝ 2 可知， g 偏小的原因可能是测量摆长 l 时， 测量 T 值比真实值偏小或测量周期偏大，故选项 A、B、C 正确。
图实－1－4
(3)下列振动图像真实地描述了对摆长约为 1 m 的单摆进行周期 测量的四种操作过程，图中横坐标原点表示计时开始， A、B、 C 均为 30 次全振动的图像，已知 sin 5° ＝0.087，sin 15° ＝0.26， 这四种操作过程合乎实验要求且误差最小的是 ________(填字母 代号)。
第一章 第5节 学生实验：用单摆测定重力加速度
第5节学生实验：用单摆测定重力加速度对应学生用书P14一、实验目的、原理、器材1．做单摆(1)让线的一端穿过小球的小孔，然后打一个比小孔稍大一些的结，制成一个单摆。
(2)把线的上端用铁夹固定在铁架台上并把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自由下垂，在单摆平衡位置处作上标记。
(如图所示)2．测摆长用米尺量出从悬点到小球上端的悬线长l 0，再用游标卡尺测量出摆球的直径d ，则摆长l ＝l 0＋d 2。
3．测周期将单摆从平衡位置拉开一个小角度(摆角小于5°)，然后释放摆球让单摆在竖直平面内摆动。
当单摆摆动稳定后，过平衡位置时开始计时，测量30～50次全振动的时间。
计算出完成一次全振动的时间，即为单摆的振动周期T 。
4．改变摆长重测周期将单摆的摆长变短或变长，重复实验三次，测出相应的摆长l 和周期T 。
三、数据处理1．平均值法每改变一次摆长，将相应的l和T代入公式g＝4π2lT2中求出g值，最后求出g的平均值。
设计如表所示实验表格2由T＝2πlg得T2＝4π2g l作出T2-l图像，即以T2为纵轴，以l为横轴。
其斜率k＝4π2g，由图像的斜率即可求出重力加速度g。
四、注意事项(1)实验时，摆线长度要远大于摆球直径，且摆线无明显伸缩性，另外摆球要选取密度大且质量分布均匀的钢球。
(2)单摆摆球应在竖直平面内摆动，且摆角应小于5°。
(3)测摆长l时，应为悬点到球重心的距离，球质量分布均匀时等于摆线长加上小球半径。
(4)应从摆球经过平衡位置时开始计时，以摆球从同一方向通过平衡位置时计数。
(5)适当增加全振动的测量次数，以减小测量周期的误差，一般30～50次即可。
五、误差分析(1)测摆长l时只测量出细线长，没有加上小球的半径，使得所测摆长偏小，g的测量值偏小。
(2)测摆动周期时，将N次全振动误记为N＋1次全振动，使所测周期偏小，g的测量值偏大。
(3)实验时，摆角较大，使得摆动实际周期与2πlg有偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竖直下垂，如下左图示，那么单摆摆长是_____。
如果测定了40次全振动的时间如
下右图中秒表所示，那么秒表读数是_____s。
单摆的摆动周期是_____s。
3、某同学在做利用单摆测定重力加速度实验中，如果测得的g值偏小，可能原因是
( )
A．测摆线长时摆线拉得过紧
B．摆线上端悬点未固定j振动中出现松动使摆线长度增加了
C．开始记时时，秒表按下时刻滞后于单摆振动的记数
D．实验中误将49次全振动记为50次全振动
4、一位同学用单摆做测量重力加速度实验，他将摆挂起后，进行了如下步骤：
A．测摆长L：用米尺量出摆线的长度；
B．测周期丁：将摆球拉起，然后放开，在摆球某次通过最低点时，按下秒表
开始记时，同时将此次通过最低点作为第1次，接着一直数到摆球第60次通过最低
点时，按下秒表停止记时，读出这段时间t，算出单摆的周期T=t/60；
C. 将所测得的L和T代人单摆的周期公式
g
L
Tπ2
=，算出g，将它作为实
验的最后结果写入实验报告中去。
(不要求进行误差计算)。
上述步骤中错误或遗漏的步骤有________，应改正为_____________________。
5、利用单摆测重力加速度的实验中，若测得g只偏小，可能是由于：
A．计算摆长时，只考虑悬线长，而未加小球半径；
B．测量周期时，将n次全振动，误记成n+1次全振动；
C．计算摆长时，用悬线长加小球直径；
D．单摆振动时，振幅较小．
6、为了提高周期的测量精度，下列那种说法是可取的？
A．在最大位移处启动秒表和结束记时；
B．用秒表测30至50次全振动的时间，计算出平均值；
C．．用秒表测100次全振动的时间，计算出平均周期；
D．在平衡位置启动秒表，并开始记数，当摆球第３0次经过平衡位置时制动秒表，若读数为
t ，则T=t/30
7、用单摆测定重力加速度实验中，得到如下一组有关数据：
(1)利用上述数据在右图中描出图线
(2)利用图线，取4π2=39.5，则重力加速度大小为________。
(3)在实验中，若测得g值偏小，可能是
下列原因中的( )
A．计算摆长时，只考虑悬线长度，而
未加小球半径
B．测量周期时，将九次全振动误记为
n+1次全振动
C．计算摆长时，将悬线长加小球直径
D. 单摆振动时，振幅偏小
8、在用单摆测重力加速度实验中，操作时，
必须注意下面的问题。
请在横线上填上题设
中的关键问题。
A．摆球要选用密度较________而直径较________的小球。
摆线要选取较
________。
且线径较________和不易伸长的线。
B. 在固定摆线上端时应用铁夹夹紧，不要缠绕，悬点要固定不变，以免在摆动
过程中________发生变化。
C．摆长是从________到________的距离，测量时要尽量准确。
D．实验时必须控制摆角在________以内，并且要让单摆在________内摆动。
E．测量单摆周期时，等单摆自由振动几次之后，从摆球经过________位置开
始记时，因为这时摆球的速度________，容易观察，可以减小误差。
9、某同学在用单摆测重力加速度的实验中，由于摆球质量不均匀，重心无法找到，
于是他采取了如下方法来测定重力加速度。
第一次量得摆球顶部到悬点的长为L1，
测得对应振动周期为T1；第二次量得摆球顶部到悬点的长为L2，测得对应振动周期
为T2。
则重力加速度的表达式为：_______________。
10、在用单摆测重力加速度的实验中，用T2作为纵坐标、摆长l作为横坐标，描点
作图表示实验结果。
实验时他多取了几组T2、l值，通过描点法在T2-l图像上得到
了一条过原点的直线，此直线的斜率是__________。
由此可求出重力加速度，其表
达式为__________。
方法技巧规律。
