目录1.序言 (2)1.1课题背景及发展趋势 (2)1.2夹具的基本结构及夹具设计的内容 (2)2.万向节滑动叉工艺规程设计 (4)21零件的分析 (4)2.1.1万向节滑动叉的用途 (4)2.1.2零件的工艺分析 (4)2.2工艺规程的设计 (5)2.2.1确定毛坯的制造形式 (5)2.2.2基面的选择 (5)2.2.3确定工艺路线 (5)2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (8)2.2.5确定切削用量及基本工时 (11)3专用夹具设计 (26)3.1夹具分析 (26)3.2夹具设计 (27)3.2.1定位基准的选择 (27)3.2.2切削力及夹紧力的计算 (27)3.2.3定位误差分析 (28)3.2.4夹具设计及操作的简明说明 (29)4.结束语 (30)参考文献 (32)序言机械加工工艺及夹具课程设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程，尤其是《机械制造工艺学》课程的一次深入的综合性的总复习，也是理论联系实际的训练。
机床夹具已成为机械加工中的重要装备。
机床夹具的设计和使用是促进生产发展的重要工艺措施之一。
随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。
1.1课题背景及发展趋势材料、结构、工艺是产品设计的物质技术基础，一方面，技术制约着设计；另一方面，技术也推动着设计。
从设计美学的观点看，技术不仅仅是物质基础还具有其本身的“功能”作用，只要善于应用材料的特性，予以相应的结构形式和适当的加工工艺，就能够创造出实用，美观，经济的产品，即在产品中发挥技术潜在的“功能”。
技术是产品形态发展的先导，新材料，新工艺的出现，必然给产品带来新的结构，新的形态和新的造型风格。
材料，加工工艺，结构，产品形象有机地联系在一起的，某个环节的变革，便会引起整个机体的变化。
工业的迅速发展，对产品的品种和生产率提出了愈来愈高的要求，使多品种，对中小批生产作为机械生产的主流，为了适应机械生产的这种发展趋势，必然对机床夹具提出更高的要求。

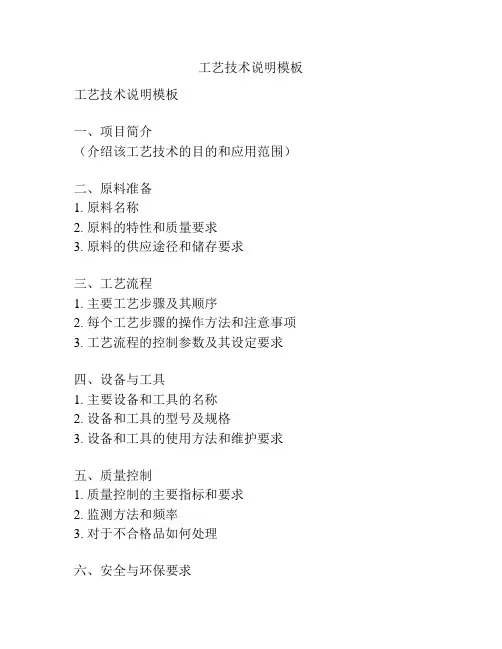

工艺技术说明模板
