散热器散热面积的计算
车用散热器散热面积的计算
车用散热器散热面积的计算一、散热量的确定1．用户已给散热量的按已给散热量计算.2．对车用柴油机可按下式进行估算：Q=（）P s式中P s表示发动机功率.燃烧室为预燃室和涡流室的发动机取较大值P s直接喷射式的发动机取较小值P s增压的直喷柴油机可取P s二、计算平均温度差Δt m1.散热器的进水温度t s1闭式冷却系可取t s1=95-100℃(节温器全开温度)2.散热器出水温度t s2t s2=t s1-Δt sΔt s是冷却水在散热器中的最大温降,对强制冷却系可取Δt s=6-12℃3.进入散热器的空气温度t k1一般取t k1=40-45℃4.流出散热器的空气温度t k2t k2= t k1+Δt kΔt k是空气流过散热器时的温升,可按下式计算:Δt k=Q/(3600×A Z×C P×V K×ρk)式中A Z表示散热器芯部的正迎风面积; C P表示空气的定压比热容C P=kgf℃V K表示散热器前的空气流速,车用发动机可取V K=12-15m/s ρk表示空气密度,设定在一个大气压气温50℃下查表得ρk=1.09kg/m35.平均温差修正系数φ汽车发动机的冷却形式,属于两种流体互不混合的交叉流式换热形式.与热力学的简单顺流与逆流的换热形式不同,所以要以修正系数φ对平均温度差结果进行计算修正.而φ值的大小取决于两个无量纲的参数P及R.P=(出气温度-进气温度)/(进水温度-进气温度)R=(进水温度-出水温度)/( 出气温度-进气温度)查上表可得φ值6.平均温差Δt m根据传热学原理,平均温差Δt m可按下式计算:Δt m=φ{(Δt max-Δt min)/ ㏑(Δt max/Δt min)}Δt max= t s1- t k1Δt min= t s2- t k2三、确定传热系数K值传热系数K是评价散热器换热效能的重要参数,其主要受散热器芯部结构,水管中冷却水的流速,通过散热器的空气流速,管片材料以及制造质量等诸多固素的影响,因此需根据实验数据来确定,一搬铜制管带式散热器可取K=93-116W/(m2K).四、计算散热面积A散热器的散热面积,即为散热器芯与空气接触的总表面积.按下式进行计算A=Q/(K×Δt m)实际设计可留10%的余度取A×110%林州市宏昌水箱厂技术部2014．09．18。
散热器的表面积计算
散热器的表面积计算:S = 0.86W/(△T*a))(平方米)式中△T——散热器温度与周围环境温度（Ta）之差（℃）；a——传导系数，是由空气的物理性质及空气流速决定的。
a的值可以表示为:A = Nu*λ/L式中λ——热电导率由空气的物理性质决定；L——散热器海拔高度()；Nu——空气流速系数。
Nu值由下式决定Nu = 0.664* [(V/V1)^(1/2)]*[Pr^(1/3)]式中 V——动黏性系数，是空气的物理性质；V1——散热器表面的空气流速；Pr——参数（见表1）。
散热器选择的计算方法一，各热参数定义：Rja———总热阻，℃/W；Rjc———器件的内热阻，℃/W；Rcs———器件与散热器界面间的界面热阻，℃/W；Rsa———散热器热阻，℃/W；Tj———发热源器件内结温度，℃；Tc———发热源器件表面壳温度，℃；Ts———散热器温度，℃；Ta———环境温度，℃；Pc———器件使用功率，W；ΔTsa ———散热器温升，℃；二，散热器选择：Rsa =(Tj-Ta)／Pc - Rjc -Rcs式中：Rsa（散热器热阻）是选择散热器的主要依据。
Tj 和Rjc 是发热源器件提供的参数，Pc 是设计要求的参数，Rcs 可从热设计专业书籍中查表,或采用Rcs=截面接触材料厚度/（接触面积X 接触材料导热系数）。
（1）计算总热阻Rja：Rja= (Tjmax-Ta)／Pc（2）计算散热器热阻Rsa 或温升ΔTsa：Rsa = Rja－Rtj－RtcΔTsa＝Rsa×Pc（3）确定散热器按照散热器的工作条件（自然冷却或强迫风冷），根据Rsa 或ΔTsa和Pc 选择散热器，查所选散热器的散热曲线（Rsa 曲线或ΔTsa 线），曲线上查出的值小于计算值时，就找到了合适的热阻散热器及其对应的风速，根据风速流经散热器截面核算流量及根据散热器流阻曲线上风速对应的阻力压降，选择满足流量和压力工作点的风扇。
散热器尺寸设计计算方法
散热器尺寸设计计算方法1.散热器面积计算：散热器的面积是散热效果的关键因素之一、根据散热器的材料、形状和工况要求，可以计算出散热器需要的面积。
常用的计算公式如下：A=Q/(U*ΔT)其中，A为散热器面积（m^2），Q为需要散热的功率（热量，W），U为散热器的总传热系数（J/(m^2·s·K)），ΔT为散热器的温差（K）。
2.散热器尺寸计算：散热器的尺寸也是影响散热效果的重要参数。
常用的尺寸设计计算方法有以下几种：（1）翅片间距计算：翅片间距是翅片散热器的一个重要参数，影响散热器的散热面积。
一般情况下，翅片间距需要与相邻的翅片高度相等，以确保散热面积充分利用。
翅片间距计算公式如下：S=H/(N+1)其中，S为翅片间距（m），H为散热器的高度（m），N为翅片数量。
（2）翅片厚度计算：翅片厚度会影响散热器的散热效果和机械强度，一般情况下，翅片厚度越小，散热效果越好。
根据散热器的散热面积和翅片的数量，可以计算出翅片的厚度。
翅片厚度计算公式如下：T=A/(N*L)其中，T为翅片厚度（m），A为散热器的面积（m^2），N为翅片数量，L为散热器的长度（m）。
（3）散热管直径计算：散热管的直径也是散热器的一个重要尺寸参数。
直径越大，散热效果越好，但同时也会增加材料成本。
根据散热器的总传热系数和散热管的数量，可以计算出散热管的直径。
D=sqrt((4Q)/(P*π*N))其中，D为散热管的直径（m），Q为需要散热的功率（W），P为散热管的壁厚（m），N为散热管的数量。
除了上面介绍的计算方法，根据具体的散热要求和特殊情况，也可以采用一些其他的尺寸设计计算方法。
需要根据实际情况选择合适的计算方法，确保散热器的散热效果和稳定性。
散热器的表面积计算
散热器的表面积计算:S = (△T*a))(平方米)式中△T——散热器温度与周围环境温度（Ta）之差（℃）；a——传导系数，是由空气的物理性质及空气流速决定的。
a的值能够表示为:A = Nu*λ/L式中λ——热电导率由空气的物理性质决定；L——散热器海拔高度()；Nu——空气流速系数。
Nu值由下式决定Nu = * [(V/V1)^(1/2)]*[Pr^(1/3)]式中 V——动黏性系数，是空气的物理性质；V1——散热器表面的空气流速；Pr——参数（见表1）。
散热器选择的计算方式一，各热参数概念：Rja———总热阻，℃/W；Rjc———器件的内热阻，℃/W；Rcs———器件与散热器界面间的界面热阻，℃/W；Rsa———散热器热阻，℃/W；Tj———发热源器件内结温度，℃；Tc———发热源器件表面壳温度，℃；Ts———散热器温度，℃；Ta———环境温度，℃；Pc———器件使用功率，W；ΔTsa ———散热器温升，℃；二，散热器选择：Rsa =(Tj-Ta)／Pc - Rjc -Rcs式中：Rsa（散热器热阻）是选择散热器的主要依据。
Tj 和Rjc 是发热源器件提供的参数，Pc 是设计要求的参数，Rcs 可从热设计专业书籍中查表,或采用Rcs=截面接触材料厚度/（接触面积X 接触材料导热系数）。
（1）计算总热阻Rja：Rja= (Tjmax-Ta)／Pc（2）计算散热器热阻Rsa 或温升ΔTsa：Rsa = Rja－Rtj－RtcΔTsa＝Rsa×Pc（3）确定散热器按照散热器的工作条件（自然冷却或强迫风冷），根据Rsa 或ΔTsa 和Pc 选择散热器，查所选散热器的散热曲线（Rsa 曲线或ΔTsa 线），曲线上查出的值小于计算值时，就找到了合适的热阻散热器及其对应的风速，根据风速流经散热器截面核算流量及根据散热器流阻曲线上风速对应的阻力压降，选择满足流量和压力工作点的风扇。
散热器热阻曲线~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~三，散热器尺寸设计：对于散热器，当无法找到热阻曲线或温升曲线时，可以按以下方法确定：按上述公式求出散热器温升ΔTsa，然后计算散热器的综合换热系数α：α＝ψ1ψ2ψ3{√√ [(Tf-Ta)／20]}式中：ψ1———描写散热器L/b 对α的影响，（L 为散热器的长度，b 为两肋片的间距）；ψ2———描写散热器h/b 对α的影响，（h 为散热器肋片的高度）；ψ3———描写散热器宽度尺寸W 增加时对α的影响；√√ [(Tf-Ta)／20]———描写散热器表面最高温度对周围环境的温升对α的影响；以上参数可以查表得到。
散热器面积计算公式
散热器面积计算公式
对散热器来说，散热量用公式表示为Q=K。
F。
△T，其中Q代表散热量，K代表传热系数，F代表散热面积，△T是指标准传热温度。
标准传热温度值是64.5，根据国家标准工况得出：Tin（进水温度）＝95℃，Tout（出水温度）＝70℃，Tromm（室温）＝18℃，温差△t＝1/2（Tin＋Tout）－Troom＝64.5℃。
散热器的散热量与传热系数、散热面积成正比例关系，在△T 一定时，散热面积F值大，传热系数K越大，那么散热量便越大。
一般在散热器表面上会有标签，上面标明了每片散热器的散热量W。
要达到供暖的效果，实际上是让散热器散热量与房屋所需热量相匹配。
居室面积*每平方米热量=居室所需热量，为避免暖气热量不够，一般在房屋所需热量的基础上再适当加上20-50%，最终数值将是该房屋的所需热量。
接下来根据散热器每片的散热量，可以直接推算出所需的散热器片数。
以上是对散热量散热面积的计算，但是影响散热的，不只是暖气片的数量，还有很多因素。
暖气片十大品牌金旗舰在这里提醒，影响散热的因素的还和家庭所在地，房屋的朝向有关系。

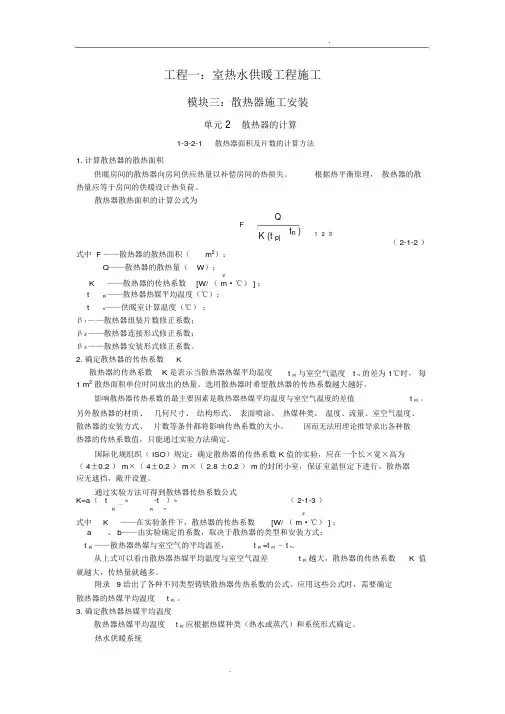

散热器面积及片数的计算方法
工程一：室热水供暖工程施工模块三：散热器施工安装单元 2散热器的计算1-3-2-1散热器面积及片数的计算方法1. 计算散热器的散热面积供暖房间的散热器向房间供应热量以补偿房间的热损失。
根据热平衡原理， 散热器的散热量应等于房间的供暖设计热负荷。
散热器散热面积的计算公式为QFK (t pj 式中 F ——散热器的散热面积（m 2）；Q ——散热器的散热量（ W ）；K ——散热器的传热系数 2[W/ （ m ·℃） ] ； tpj ——散热器热媒平均温度（℃）；t n——供暖室计算温度（℃） ；β 1 ——散热器组装片数修正系数； β 2 ——散热器连接形式修正系数；β 3 ——散热器安装形式修正系数。
2. 确定散热器的传热系数K散热器的传热系数 K 是表示当散热器热媒平均温度t n )1 2 3（ 2-1-2 ）t pj 与室空气温度 t n 的差为 1℃时， 每 1 m 2 散热面积单位时间放出的热量。
选用散热器时希望散热器的传热系数越大越好。
影响散热器传热系数的最主要因素是散热器热媒平均温度与室空气温度的差值t pj 。
另外散热器的材质、 几何尺寸、 结构形式、 表面喷涂、 热媒种类、 温度、流量、室空气温度、 散热器的安装方式、 片数等条件都将影响传热系数的大小。
因而无法用理论推导求出各种散热器的传热系数值，只能通过实验方法确定。
国际化规组织（ ISO ）规定：确定散热器的传热系数 K 值的实验，应在一个长×宽×高为（ 4±0.2 ） m ×（ 4±0.2 ） m ×（ 2.8 ±0.2 ） m 的封闭小室，保证室温恒定下进行，散热器应无遮挡，敞开设置。
通过实验方法可得到散热器传热系数公式K=a （ t b-t ） b （ 2-1-3 ）pj ） =a （ tpj n式中K——在实验条件下，散热器的传热系数2[W/ （ m ·℃） ] ； a 、 b ——由实验确定的系数，取决于散热器的类型和安装方式；t pj ——散热器热媒与室空气的平均温差， t pj =t pj – t n 。
散热器面积及片数的计算方法
工程一：室内热水供暖工程施工模块三：散热器施工安装单元2 散热器的计算1-3-2-1散热器面积及片数的计算方法1.计算散热器的散热面积供暖房间的散热器向房间供应热量以补偿房间的热损失。
根据热平衡原理，散热器的散热量应等于房间的供暖设计热负荷。
散热器散热面积的计算公式为321)(βββn pj t t K Q F -= （2-1-2）式中 F ——散热器的散热面积（m 2）；Q ——散热器的散热量（W ）；K ——散热器的传热系数[W/（m 2·℃）]；t pj ——散热器内热媒平均温度（℃）；t n ——供暖室内计算温度（℃）； β1——散热器组装片数修正系数； β2——散热器连接形式修正系数； β3——散热器安装形式修正系数。
2.确定散热器的传热系数K散热器的传热系数K是表示当散热器内热媒平均温度t pj与室内空气温度t n的差为1℃时，每1 m2散热面积单位时间放出的热量。
选用散热器时希望散热器的传热系数越大越好。
影响散热器传热系数的最主要因素是散热器内热媒平均温度与室内空气温度的差值Δt pj。
另外散热器的材质、几何尺寸、结构形式、表面喷涂、热媒种类、温度、流量、室内空气温度、散热器的安装方式、片数等条件都将影响传热系数的大小。
因而无法用理论推导求出各种散热器的传热系数值，只能通过实验方法确定。
国际化规范组织（ISO）规定：确定散热器的传热系数K值的实验，应在一个长×宽×高为（4±）m×（4±）m×（±）m的封闭小室内，保证室温恒定下进行，散热器应无遮挡，敞开设置。
通过实验方法可得到散热器传热系数公式K=a（Δt pj）b=a（t pj-t n） b （2-1-3）式中 K ——在实验条件下，散热器的传热系数[W/（m 2·℃）]；a 、b ——由实验确定的系数，取决于散热器的类型和安装方式；Δt pj ——散热器内热媒与室内空气的平均温差，Δt pj =t pj –t n 。
散热器尺寸设计计算方法
散热器尺寸设计计算方法
1.确定散热器的散热要求：根据设备功率和工作环境的最高温度，计
算出散热器需要散发的热量。
2.计算表面积：散热器的表面积与散热能力直接相关，表面积越大，
散热能力越强。
可以通过以下公式计算表面积：
表面积=热量/散热系数/温度差
其中，热量是散热器需要散发的热量，散热系数是散热器的散热能力
的衡量指标，温度差是设备工作温度与环境温度的差值。
3.确定散热器的高度、宽度和厚度：散热器的高度、宽度和厚度决定
了其表面积。
高度：高度可以根据散热器安装位置和空间约束来确定，一般可以选
择设备高度的1-2倍。
宽度：宽度可以根据散热器的表面积和高度来计算，计算公式为：
宽度=表面积/（高度*2）
厚度：厚度一般根据散热器的制造工艺和散热器的材料来确定，一般
选择1-3mm。
4.进行热流模拟：可以使用有限元分析等软件对散热器进行热流模拟，验证设计的合理性和效果。
5.对散热器设计进行优化：根据实际情况，对散热器的尺寸进行调整
和优化，以提高散热性能。
值得注意的是，散热器的尺寸设计仅仅是一个初步的估算和设计，实际制造时还需要考虑材料的热导率、散热片的间距和密度等因素。
此外，不同类型的散热器（如风冷散热器、水冷散热器）的尺寸设计方法也有所差异，需要根据具体的散热器类型进行相应的设计计算。
总之，散热器尺寸设计是一个综合考虑功率、散热要求、工作环境等因素的过程，需要综合运用工程经验、计算公式和热力学原理，以保证散热器的散热效果和设备的稳定运行。
