风井排水管路安装安全技术措施
风井排水管路安装安全技术措施风井排水管路安装安全技术措施在现代城市的建设中，排水系统是一个不可忽略的重要组成部分。
而在排水系统中，风井的作用显得尤为重要，风井排水管路的安装与部署直接影响到城市排水系统的正常运行。
因此，在风井排水管路的安装过程中，必须严格遵守安全技术措施，以确保风井排水管路的顺畅和安全。
一、风井排水管路安装前的准备在安装风井排水管路之前，需要进行详细的规划和准备工作。
首先，需要绘制详细的风井排水图纸和方案，根据实际情况进行布置和设计，确保排水系统的科学和合理。
其次，要根据图纸和方案的要求选择合适的材料和设备，包括管道、管件、阀门、排气阀、检查井等。
在制造和选择材料和设备时，必须确保其质量符合要求，以确保风井排水管路的长期稳定和安全运行。
最后，在施工前，需要对施工区域的地质条件、周边环境、交通情况等进行详细分析和评估，制定相应的施工方案和安全措施，以确保施工过程的安全和有效进行。
二、风井排水管路安装中的安全措施1.施工现场安全防范措施在风井排水管路的安装现场，应采取必要的安全措施，保护施工人员的安全。
必须明确施工现场的划分和区域，设立安全防护区或阻挡栏杆、警示标志等，以防止无关人员进入施工区域。
同时，应检查设备和工具的质量和状态，以保证正常使用。
在施工过程中，确保有足够的照明设备和安全出口，并采取必要的防火措施，以确保施工现场的安全。
2.现场施工安全措施在进行风井排水管路的实际安装过程中，应控制和避免建筑和结构物的损坏。
必须遵守正确的施工流程和规定，按照图纸和方案进行管道的布置和连接。
在管道的焊接、切割、钻孔等作业中，应使用适当的工具和设备，并对其进行维护和保养。
同时，要确保管道的接头处和施工地点稳定和牢固，并进行必要的加固和排气操作，以确保管道的顺畅和安全。
3.施工前安全措施在施工前，必须经过严格的安全检查。
在进行后续工作之前，要确保所有的施工人员下班，并将所有设备和工具归还，以确保施工现场的安全。
二区井筒敷设水管安全技术措施
二区井筒敷设水管安全技术措施
安全负责人：
施工负责人：
编制人：
审批意见：
机电科：技术科：通防科：安监处：调度室：机电矿长：安全矿长：生产矿长：总工程师：
二区井筒敷设水管安全技术措施
一、明确分工，统一指挥。
施工前要认真贯彻安全技术措施，由现场施工负责人对准备工作逐项进行全面检查。
二、施工人员在平台工作时，必须佩带安全帽、安全带，且安全带必须系在牢固的地方。
在井筒使用的工具用布带绑好，以防使用时掉入井筒。
要有专人清点检查使用的配件、零件、材料。
特别是电缆卡子，事先一定要在实物上试用、校对尺寸，以检查是否合适、配套、齐全。
三、施工前，绞车司机、稳车司机、信号工、把钩工必须明确联络方式，确保联系准确，安全施工。
四、由于我矿吊桶容积有限，必须采用水管随钢丝绳同步下放的方式，边下边用卡子固定。
五、在向井筒下水管之前，一定要将钢丝绳带上重物，先下到井底一次，进行放劲，以防下水管时钢丝绳旋转与电缆扭到一起。
六、施工前，井口及井筒内各出口应设警戒，10米范围内不准有无关人员，清理干净井口附近的杂物，严禁往井下丢弃杂物。
七、水管与钢丝绳在卡第一副卡子时，一定要用麻绳拉住水管，慢慢放至预定位置与钢丝绳卡牢，严防因抓不老使水管掉入井筒内。
八、固定钢丝绳与水管的卡子，应能承受水管的重量以及水管在正常工作时的重量。
九、在固定水管时卡子的间距不得超过6米。
水管在井筒里与电力电缆、通信电缆的距离不得小于0.3米。
煤矿风水管路安装安全技术措施

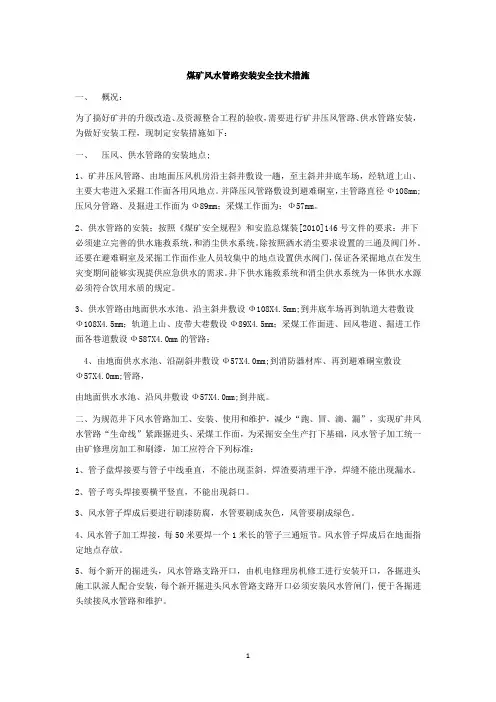

煤矿风水管路安装安全技术措施一、概况：为了搞好矿井的升级改造、及资源整合工程的验收，需要进行矿井压风管路、供水管路安装，为做好安装工程，现制定安装措施如下：一、压风、供水管路的安装地点;1、矿井压风管路、由地面压风机房沿主斜井敷设一趟，至主斜井井底车场，经轨道上山、主要大巷进入采掘工作面各用风地点。
并降压风管路敷设到避难硐室，主管路直径Ф108mm;压风分管路、及掘进工作面为Ф89mm；采煤工作面为：Ф57mm。
2、供水管路的安装；按照《煤矿安全规程》和安监总煤装[2010]146号文件的要求：井下必须建立完善的供水施救系统，和消尘供水系统。
除按照洒水消尘要求设置的三通及阀门外。
还要在避难硐室及采掘工作面作业人员较集中的地点设置供水阀门，保证各采掘地点在发生灾变期间能够实现提供应急供水的需求。
井下供水施救系统和消尘供水系统为一体供水水源必须符合饮用水质的规定。
3、供水管路由地面供水水池、沿主斜井敷设Ф108X4.5mm;到井底车场再到轨道大巷敷设Ф108X4.5mm；轨道上山、皮带大巷敷设Ф89X4.5mm；采煤工作面进、回风巷道、掘进工作面各巷道敷设Ф587X4.0mm的管路；4、由地面供水水池、沿副斜井敷设Ф57X4.0mm;到消防器材库、再到避难硐室敷设Ф57X4.0mm;管路，由地面供水水池、沿风井敷设Ф57X4.0mm;到井底。
二、为规范井下风水管路加工、安装、使用和维护，减少“跑、冒、滴、漏”，实现矿井风水管路“生命线”紧跟掘进头、采煤工作面，为采掘安全生产打下基础，风水管子加工统一由矿修理房加工和刷漆，加工应符合下列标准：1、管子盘焊接要与管子中线垂直，不能出现歪斜，焊渣要清理干净，焊缝不能出现漏水。
2、管子弯头焊接要横平竖直，不能出现斜口。
3、风水管子焊成后要进行刷漆防腐，水管要刷成灰色，风管要刷成绿色。
4、风水管子加工焊接，每50米要焊一个1米长的管子三通短节。
风水管子焊成后在地面指定地点存放。
管道井安装排水管路的安全技术措施
保存单位:编号:******有限公司安装排水管路安全措施作业地点：管道井施工队组：机运队队长：编制人：编制日期：2013年月日开工日期：2013年月日审批意见矿长：年月日总工程师：年月日生产矿长年月日安全矿长：年月日机电矿长：年月日通风副总：年月日机电副总：年月日安全副总：年月日矿调度：年月日安全科：年月日机电科：年月日通风科：年月日安全技术措施贯彻学习记录序号姓名学习人员签字序号姓名学习人员签字备注1 2 3 4 5 6 7 8 91011121314151617181920管道井安装排水管路的安全技术措施按照昊兴塬煤业矿井初步设计，需在管道井井筒至中央水泵房安装两路Φ219排水管，工程量304米×2，由于管道井坡度大（-22°），为确保排水管路安装人员的人身安全，避免发生事故，特制定排水管路安装的安全技术措施：一、安装管路前的准备工作1、管路的准备1）运输（1）地面运输，地面广场加工地点至管道井井口门，人工搬运；（2）管道井斜巷运输；由人工运至管道井井口至地面车场变坡点前，人工装平板车，使用绞车下放至管道井巷道内，再由人工卸车搬运至安装位置。
2）绞车下放管路过程中，必须用φ18.5钢丝绳、5T手拉葫芦或者40T刮板机链子等将管子牢靠固定在平板车上，平板车前放一辆矿车作为档板，防止管路在平板车上窜动，且每次下放管子数量不超过2根。
3）管道井下放管路时，搬运管路的人员必须进入躲避硐室；运输管路平板车下放至巷道管路安装位置后，必须确保绞车停止运行后，方可卸车，在卸车过程中人员要配合好，运输管路平车的倾斜下方能站人，由现场指挥人员统一指挥，防止管路滑落伤人。
4) 将管路卸在巷道中管路安装位置后，由人工搬运至安装地点，在搬运过程中，每根管子必须至少有12人搬运且要搞好配合，防止掉落伤人。
5) 将管路搬运至安装地点后，必须用钢丝绳、手拉葫芦或者40T 刮板机链子将管路固定住，防止管路下窜伤人。
风井井筒安装管路安全技术措施
义煤集团洛阳神和煤业有限公司风井井筒安装管路安全技术措施施工单位：岩巷队施工队长：编制：崔逢杰时间： 2011年11月20日义煤集团洛阳神和煤业有限公司技术文件签字记录措施名称风井井筒安装管路安全技术措施主持人尚海咏编制崔逢杰审核尚海咏地点二楼会议室时间2011.11.20 会审单位会审人员签字生产部安康部机电矿长生产矿长安全矿长总工程师董事长总经理风井井筒安装管路安全技术措施为了改造矿井排水系统，需从风井底到地面安装一趟排水管路，井筒中的管路需要固定在井帮上，为保证在井筒帮上铺设管路过程中安全作业，特制定本安全技术措施：1、风井口以南10米处安装一部绞车并安装固定一个定滑轮，以便起吊管子，使其能顺利进入井筒。
绞车必须打地锚，确保绞车稳定。
2、安装过程中，绞车与安装管路的地点，采用移动信号，以便能够随时联系。
3、在管子下放安装过程中，工作人员要系好安全带，做好安全防护措施。
4、安装前，提前挂一腰线，使管子能顺利连接。
起吊管子过程中，要注意周围情况，注意安全作业。
5、安装过程中，要有跟班领导现场指挥，信号工坚守岗位，绞车司机要听清楚信号，听不清信号不准开车。
6、使用电锤电钻打眼固定螺栓，在使用过程中，要注意以下方面：（1）、电锤电钻准备接线时，要汇报调度室，并通知断电范围。
电钻在接、拆线过程中，要严格执行停送电制度，做到停电挂牌，谁停电，谁送电。
电锤使用的电缆、接线方式应符合《煤矿安全规程》和其他有关要求。
（2）打眼过程中，安全员要在现场进行检查与监督。
电钻进行打眼作业时，井底严禁人员进入，作业人员要做好个人防护。
7、打设螺栓安装、固定管路时，由新安装绞车进行下管操作，信号要清晰。
？8、其他未尽事宜按《煤矿安全规程》及相关规定执行。
9、本措施执行学习签字制度，所有参加施工人员必须学习、签字后方可上岗作业。
补充以下内容：接头咋接固定在井壁啥位置人员在井筒内怎样上下井筒内几个人操作多远固定一次滑轮怎样固定。
井下风管水管安全措施

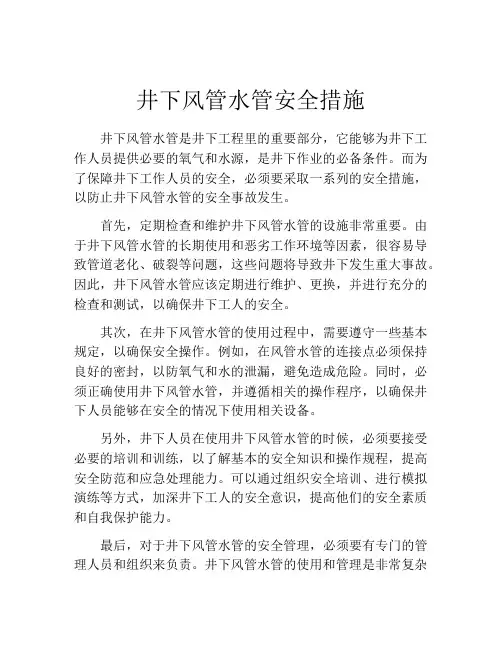

井下风管水管安全措施
井下风管水管是井下工程里的重要部分，它能够为井下工作人员提供必要的氧气和水源，是井下作业的必备条件。
而为了保障井下工作人员的安全，必须要采取一系列的安全措施，以防止井下风管水管的安全事故发生。
首先，定期检查和维护井下风管水管的设施非常重要。
由于井下风管水管的长期使用和恶劣工作环境等因素，很容易导致管道老化、破裂等问题，这些问题将导致井下发生重大事故。
因此，井下风管水管应该定期进行维护、更换，并进行充分的检查和测试，以确保井下工人的安全。
其次，在井下风管水管的使用过程中，需要遵守一些基本规定，以确保安全操作。
例如，在风管水管的连接点必须保持良好的密封，以防氧气和水的泄漏，避免造成危险。
同时，必须正确使用井下风管水管，并遵循相关的操作程序，以确保井下人员能够在安全的情况下使用相关设备。
另外，井下人员在使用井下风管水管的时候，必须要接受必要的培训和训练，以了解基本的安全知识和操作规程，提高安全防范和应急处理能力。
可以通过组织安全培训、进行模拟演练等方式，加深井下工人的安全意识，提高他们的安全素质和自我保护能力。
最后，对于井下风管水管的安全管理，必须要有专门的管理人员和组织来负责。
井下风管水管的使用和管理是非常复杂
和困难的，必须要有专业人员来管理和监管，保障井下风管水管的安全使用。
总之，对于井下风管水管的安全问题，我们需要采取有效的措施来预防和应对井下安全事故的发生。
这些措施包括定期检查维护、遵守规定使用、培训和训练、专门管理等方面，只有有了这些安全保障措施，才能够确保井下工作人员的安全和健康。
井下风管水管安全措施
井下风管水管安全措施姓名：XXX部门：XXX日期：XXX井下风管水管安全措施一、安装标准及要求1、管路铺设要平、直、各法兰盘上所有螺孔都必须穿螺栓，且紧固适当，胶垫齐全闸阀灵活无卡阻，无漏、漏水风现象。
2、按技改初步设计提供的图纸要求进行安装，安装的管路、三通、闸阀不影响行车和行人。
二、施工方法与步骤1、施工前的准备工作（1）、根据设计管道的大小，提前加工好短接、弯头和三通等，将施工所需的材料、工具（扳手、尖锥、铁丝、绳套）、配件（螺栓、螺帽、平垫、胶垫、闸阀）、以及各配件运送到现场；（2）、施工人员到施工现场后，经矿领导允许后方可施工。
2、施工方法与步骤（1）施工前，应把周围杂物清理干净，并观察周围坏境确保安全。
（2）施工人员施工时，必须由专职瓦斯检查员检查周围巷道20m 内瓦斯浓度，只有在瓦斯浓度在0.5%以下时，方可施工。
（3）、安装的风、水管，两头焊接高压法兰盘，焊接工序在地面进行，焊接好后运到安装地点进行安装。
(4)、管路吊挂严按要求进行吊挂。
三、安全技术措施1、凡参加施工的人员必须熟悉整个施工工序，了解施工步骤，对每项施工工序做到心中有数。
2、施工人员在施工前必须听取措施贯彻，凡不参加措施贯彻、精第 2 页共 4 页神状态不佳者，严禁参加施工。
3、施工人员必须听从负责人的安排，对各个步骤中注意事项要严格执行。
4、施工前，负责人要检查所在工作地点的安全情况，确认安全无误后方准施工。
5、在安装过程中严格按设计的位置安装三通和闸阀，施工人员的手、脚不能伸进管路的下方和两个接头之间，只能用尖锥找眼，不能将手指伸进螺栓孔内，防止发生意外；6、支撑管路时，要先查看顶、帮的支护情况，确认安全可靠后才能进行吊挂和支撑，吊挂管路的下方严禁站人，防止人员受伤。
7、铺设管路工作开始后，非施工作业人员严禁进入作业地点，施工地点以下严禁任何人员通行。
8、安装管路时，法兰盘上所有螺孔都必须穿螺栓，且紧固适当，胶垫要垫正，确保不漏风、漏水。
管道安装安全技术措施
管道安装安全技术措施管路安装安全技术措施一、工程简况：为满足矿井安全生产需要，现需要在回风斜井和主斜井分别安装一趟风、水管路，特制定以下安全技术措施。
（一）施工方法及步骤1、作业前技术人员首先对巷帮进行测量，并制定线路与底板高度，定出管路架设位置，并用红漆作上醒目标记。
2、根据测量定出的安全位置，打托梁眼，此项任务需要施工队进行打眼。
3、管路的安装（1）将管子与上一节管子进行对接，并保证不能有左右、上下偏差，防止管子对接不成功或对接完成后管子口漏水。
（2）当班完成工作后，拆除管路安装中所用的临时施工设施，防滚设施，并清理施工现场。
（二）施工技术要求1、管路所有附件、闸阀等入井前要经过机电科验收合格后方可入井，确保各附件完好，质量合格以保证顺利安装。
2、管路安装时必须挂中线沿标定路线安装，安装时确保管路平、直、稳固。
各连接处必须连接紧固，确保不漏水。
3、管路安装标准：（1）管路选型：全部采用（ND100）4寸铁管。
（2）管路位置：静压水管路布置在主斜井巷内左侧，压风管路布置在回风斜井巷道左侧。
（3）吊挂方式：采用专用管路挂钩进行吊挂（每隔4米固定一次）吊挂点必须牢固可靠，有足够的承载能力。
（4）敷设规定：管路敷设在距帮安全距离满足安全运行及行人需要。
同一巷道内吊挂高度必须保持一致，两管间距200mm，最低管层距地面1600mm。
（5）主斜井安装的进水管路必须（5）管道序列：自上而下依次为供风管、静压水管、排水管。
（6）分支要求：敷设主风进水管路每隔50m设一个分支直通（连接球阀），分支接头统一为压风管DN50，静压水管DN25,安装角度朝上30°。
主风井水管路300m必须安装高压截水阀。
（7）弯头规定：当巷道有规律的转弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲；严禁出现急弯或死弯；当管路在巷道敷设通过躲避硐口时，要求其沿洞口弧顶进行敷设，不得在洞口做横跨过桥或直过。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
嵩阳嵩鑫（登封）煤业有限公司井筒更换风管及水管安全技术措施
施工单位：机电队
**人：***
编制时间：2011.11.6
嵩阳嵩鑫（登封）煤业有限公司
井筒更换风管及水管安全技术措施
根据矿井整体工作部署，决定将主、风井筒两趟管路更换为Φ108mm管路，其中一趟主井供水管路，另一趟风井压风管路，为此特别制定本措施：
一、施工时间：2011年11月日——11月日
二、施工地点：主井筒、风井筒
三、施工单位及负责人：机电队、弋战伟
辅助施工单位及负责人：开拓队、张永全
四、施工内容：更换Φ108mm水管及风管
五、施工准备：
1、由弋战伟负责：
a：准备4寸管子卡40个。
b：井口横跨井筒的11#工字钢两根，且稳固在井筒帮上口，但不能影响行人或下卸物料。
c：以3米为一节进行下卸安装，焊缝一致，不得漏风漏水。
d:井筒内安装的水管刷天蓝色漆防腐，风管用红色漆防腐。
e：事先做三副4寸管子夹板，夹板宽度不能小于100mm，螺丝应选用20×150mm型。
f：准备一个10T导链。
g：安排两副确认合格的安全带，并带到工作现场。
h：向井口、井底信号把钩工安排，施工期间井上下安全门关闭，由专人把守，任何人不得擅自打开，任何人不得出入井。
2、由张永全负责：
按照弋战伟安排，将所拆除管子运离井口，将所需管子运到井口。
六、施工方法：
A、拆管子
1、具体管子拆卸由弋战伟负责。
2、拆卸自井口往上依次进行。
3、首先将10T导链悬挂在井架第一层横梁上，且固定牢靠，用事先准备两根工字钢横跨井口，做稳做牢。
4、所有管子的拆卸均在井口完成，其方法：先将原来管子从井底法兰对接处螺丝拆开，上头对接处螺丝拆开。
将管子用原有夹板卡住，用导链钩住夹板提紧。
由两人乘罐笼依次从下往上将井筒内每根管道横梁处的管卡拆除。
再用导链将管子提起，到第二个法兰盘位置时，将原来的第二套夹板卡在第二个法兰盘下方放置在井口做好的工字钢上捧好，拆除法兰盘螺丝，回落第一节管子。
由张永全队工人将其运走。
然后用导链钩住第二节管子夹板将管子提起，到第三个法兰盘位置时，将拆掉的夹板卡在第三个法兰盘下方放置在井口做好的工字钢上捧好，拆除法兰盘螺丝，回落第二节管子。
由张永全队工人将其运走。
以此类推将原管子拆除。
B、安装管子
1、具体管子下卸安装由弋战伟负责。
2、安装自井口往下依次进行。
3、首先将10T导链悬挂在井架第一层横梁上，且固定牢靠，用事先准备两根工字钢横跨井口南帮，做稳做牢。
4、所有管子的对接均在井口完成，其方法：安装管子时，先用夹板卡住法兰，再用导链钩住夹板后放置在工字钢上捧好，然后给第二节管子打上夹板，用导链将其放置在第一节管子的法兰上进行对接，对接完成后，移开工字钢，回导链将第二节管子上法兰放置在工字钢上捧好，给第三节管子上夹板，用导链将其放置在第二节管子的法兰上进行对接；以后每节管子的对接方法同上。
5、管子对接完后，将将管子下放到平面出水管对接处。
由两人乘罐笼带上事先准备好的4寸管子卡由上而下依次将管子固定在井筒内每根管道横梁上。
然后收回导链，对接上下接头。
七、安全措施：
1、参加工程施工人员，必须参加安全技术措施学习，并签字。
由机电队长弋战伟全程指挥施工。
2、施工前必须与井口信号工、井底信号把钩工、提升绞车司机、参加施工其他人员明确规定好提升信号，在施工过程中，必须保持井口周围无杂物，清理好井口周围的卫生，以确保井筒作业人员的安全。
3、井筒内施工作业时，上井口、下井口岗位必须安排专人在井口、井底进行警戒，防止与施工作业无关的其他人员进入，影响工作的顺利进行。
使用敲击罐笼发送信号，信号规定：1声停止，2声向上提升，三声下降，四声调整。
同时施工人员要有指定一名专人佩戴1部对讲机，随时保持与地面联系。
发送信号有施工负责人指定专人负责，紧急情况下其他施工人员可以发送信号。
4、在施工前必须首先由上而下检查井帮及井筒内管
路、电缆、爬梯等设施完好情况，若发现设施松动、井壁有危岩、活石、平台上有杂物等威胁施工和其他不安全因素，必须立即排除，确认无危险后，方可进行工作。
检查工作每次接班前必须进行一次。
5、工作人员在井筒内进行一切作业时，必须带安全帽、
配带牢固可靠、检验合格的保险带，保险带必须拴在钢丝绳上或罐笼牢固的构件上，保险带每次使用必须认真检查安全环是否扣严，发现损坏时，必须立即更换。
6、乘坐罐笼上下人及需要乘坐罐笼作业时，罐笼内定
员2人，必须挂好安全门，严禁超人员上、下井。
7、在井筒内作业及清理井筒内一切杂物时，都必须事
先设置信号装置，井筒内和井口的信号必须由专职信号工发送，信号工在提升期间，手不得离开按钮，信号工要时刻保持头脑清醒，听清信号后，方可发送，要坚守工作岗位，严禁擅离职守，工作期间，严禁干与工作无关的事情，严禁闲杂人员进入井口棚内，井口卫生要及时清理，所有参加施工作业人员都必须熟悉并学会发送信号。
8、在乘坐罐笼施工时，必须事先通知主提升司机，慢
慢匀速提升，提升速度不大于0.5米/秒。
9、在井筒内提升一切物料工具时，必须用绳子系好，
捆绑牢固，以防坠落井筒损坏设备。
10、上井口至井底及工作地点安装矿用防爆型电话，工作地点的电话随工作地点而上、下，确保通讯畅通。
11、在安装过程中需要在井口和井下码头门动用电气焊工具，必须根据《煤矿安全规程》第五章“防灭火”与《矿井防灭火措施》中的有关规定，先制定安全技术措施后再进行施工。
12、由安全办公室与机电科指定专人（最少一人）进行本次施工的安全检查和技术监督。
13、施工人员每次接班前，必须站在罐笼内，由上而下检查井壁、管路、电缆等设施情况，发现问题及时处理。
14、本措施专为更换井筒管子措施编制，所有参加施工人员必须严格执行本措施及《煤矿安全规程》相关规定。
编制人：
嵩鑫矿机电科
2011年7月12日
嵩阳嵩鑫（登封）煤业有限公司井筒更换风管及水管安全技术措施
贯彻学习记录表。
