纳米逻辑芯片制造流程
芯片制造步骤

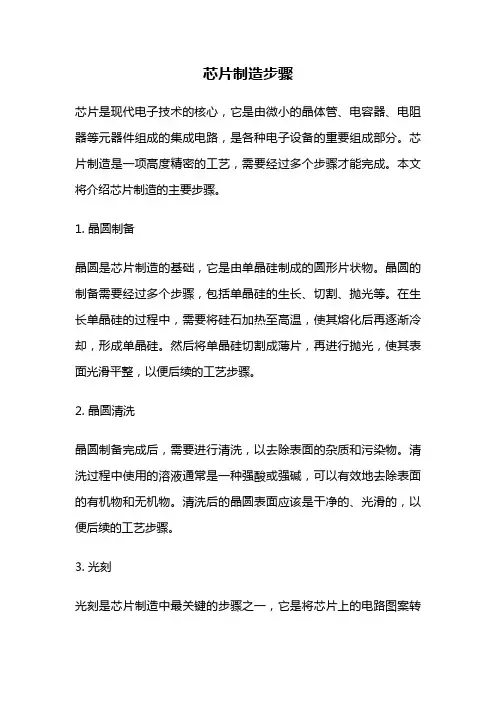

芯片制造步骤芯片是现代电子技术的核心，它是由微小的晶体管、电容器、电阻器等元器件组成的集成电路，是各种电子设备的重要组成部分。
芯片制造是一项高度精密的工艺，需要经过多个步骤才能完成。
本文将介绍芯片制造的主要步骤。
1. 晶圆制备晶圆是芯片制造的基础，它是由单晶硅制成的圆形片状物。
晶圆的制备需要经过多个步骤，包括单晶硅的生长、切割、抛光等。
在生长单晶硅的过程中，需要将硅石加热至高温，使其熔化后再逐渐冷却，形成单晶硅。
然后将单晶硅切割成薄片，再进行抛光，使其表面光滑平整，以便后续的工艺步骤。
2. 晶圆清洗晶圆制备完成后，需要进行清洗，以去除表面的杂质和污染物。
清洗过程中使用的溶液通常是一种强酸或强碱，可以有效地去除表面的有机物和无机物。
清洗后的晶圆表面应该是干净的、光滑的，以便后续的工艺步骤。
3. 光刻光刻是芯片制造中最关键的步骤之一，它是将芯片上的电路图案转移到晶圆表面的过程。
在光刻过程中，需要使用一种称为光刻胶的物质，将电路图案转移到晶圆表面。
首先，在晶圆表面涂上一层光刻胶，然后使用光刻机将电路图案投射到光刻胶上。
光刻胶会在光的作用下发生化学反应，形成一层图案。
然后，使用化学溶液将未曝光的光刻胶去除，留下图案。
4. 蚀刻蚀刻是将晶圆表面未被光刻胶覆盖的部分去除的过程。
在蚀刻过程中，需要使用一种称为蚀刻液的物质，将晶圆表面未被光刻胶覆盖的部分去除。
蚀刻液通常是一种强酸或强碱，可以将晶圆表面的材料蚀刻掉。
蚀刻后，留下的是光刻胶保护的电路图案。
5. 金属沉积金属沉积是将金属沉积在晶圆表面的过程。
在芯片制造中，需要使用金属来制作电路的导线和连接器。
金属沉积通常使用一种称为化学气相沉积（CVD）的技术，将金属蒸发在晶圆表面，形成一层薄膜。
然后，使用化学溶液将未被光刻胶保护的金属薄膜去除，留下电路图案中的金属导线和连接器。
6. 封装测试封装测试是将芯片封装成电子器件，并进行测试的过程。
在封装测试过程中，需要将芯片封装在一个外壳中，并连接上电路板和其他电子元件。
芯片的制造流程

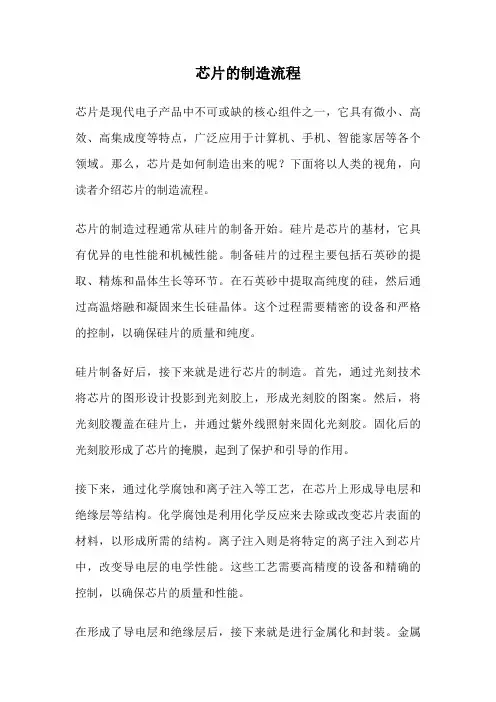

芯片的制造流程芯片是现代电子产品中不可或缺的核心组件之一，它具有微小、高效、高集成度等特点，广泛应用于计算机、手机、智能家居等各个领域。
那么，芯片是如何制造出来的呢？下面将以人类的视角，向读者介绍芯片的制造流程。
芯片的制造过程通常从硅片的制备开始。
硅片是芯片的基材，它具有优异的电性能和机械性能。
制备硅片的过程主要包括石英砂的提取、精炼和晶体生长等环节。
在石英砂中提取高纯度的硅，然后通过高温熔融和凝固来生长硅晶体。
这个过程需要精密的设备和严格的控制，以确保硅片的质量和纯度。
硅片制备好后，接下来就是进行芯片的制造。
首先，通过光刻技术将芯片的图形设计投影到光刻胶上，形成光刻胶的图案。
然后，将光刻胶覆盖在硅片上，并通过紫外线照射来固化光刻胶。
固化后的光刻胶形成了芯片的掩膜，起到了保护和引导的作用。
接下来，通过化学腐蚀和离子注入等工艺，在芯片上形成导电层和绝缘层等结构。
化学腐蚀是利用化学反应来去除或改变芯片表面的材料，以形成所需的结构。
离子注入则是将特定的离子注入到芯片中，改变导电层的电学性能。
这些工艺需要高精度的设备和精确的控制，以确保芯片的质量和性能。
在形成了导电层和绝缘层后，接下来就是进行金属化和封装。
金属化是通过沉积金属薄膜来连接芯片上的不同部分，形成电路。
金属薄膜通常是铜或铝，通过物理或化学方法沉积在芯片表面。
封装则是将芯片封装在塑料或陶瓷封装体中，以保护芯片并提供外部引脚。
封装通常包括焊接、密封和测试等步骤，以确保芯片的可靠性和性能。
经过严格的测试和质量控制，芯片制造的流程就完成了。
制造好的芯片将被用于组装到各种电子产品中，为人们的生活带来便利和创新。
通过以上的介绍，我们可以了解到芯片的制造流程是一个复杂而精密的过程。
每个环节都需要严格的控制和高精度的设备，以确保芯片的质量和性能。
芯片的制造不仅需要科学技术的支持，还需要工程师和技术人员的不断努力和创新。
相信在不久的将来，芯片制造技术将会得到更大的突破和进步，为我们的生活带来更多的便利和创新。
芯片制造工艺流程
芯片制造工艺流程芯片制造工艺流程是指将芯片从设计到最终成品的整个生产过程，它涉及到多个环节和步骤，需要精密的设备和严格的操作流程。
本文将从芯片制造的整体流程、关键工艺步骤和未来发展趋势等方面进行介绍。
首先，芯片制造的整体流程可以分为设计、掩膜制作、光刻、清洗和检测等多个步骤。
在设计阶段，工程师们根据芯片功能需求进行电路设计，并生成相应的掩膜图形。
掩膜制作是将设计好的图形转移到硅片上的关键步骤，它需要通过光刻技术将图形投射到硅片上，形成光刻胶的图案。
接下来是清洗步骤，通过化学溶液将多余的光刻胶去除，留下所需的图形。
最后是检测步骤，对芯片进行各种参数的测试，确保其性能符合要求。
其次，芯片制造的关键工艺步骤包括光刻、离子注入、薄膜沉积、蚀刻和离子束刻蚀等。
光刻是将掩膜上的图形转移到硅片上的关键步骤，它需要使用紫外线光源照射光刻胶，形成所需的图形。
离子注入是将掺杂原子注入硅片内部，改变硅片的导电性能。
薄膜沉积是在硅片表面沉积一层薄膜，用于制作金属线或绝缘层。
蚀刻是通过化学溶液将多余的薄膜去除，留下所需的图形。
离子束刻蚀是利用离子束对硅片进行刻蚀，形成微细的结构。
最后，未来芯片制造的发展趋势主要包括工艺精密化、材料多样化和智能化制造等方面。
随着芯片尺寸的不断缩小，制造工艺将更加精密，需要更高的设备精度和操作技术。
材料多样化是指随着新材料的应用，芯片的性能将得到进一步提升，例如石墨烯、硅基材料等。
智能化制造是指随着人工智能、大数据和云计算等技术的发展，芯片制造将更加智能化，实现生产过程的自动化和智能化。
综上所述，芯片制造工艺流程是一个复杂而精密的过程，它涉及到多个环节和步骤，需要精密的设备和严格的操作流程。
未来，随着技术的不断发展，芯片制造将迎来更加精密化、多样化和智能化的发展趋势。
希望本文的介绍能够帮助读者更好地了解芯片制造工艺流程，为相关领域的研究和应用提供参考。
芯片生产工艺流程
芯片生产工艺流程
1. 介绍
芯片是现代电子设备的核心部件，其生产工艺流程十分复杂。
本文将介绍芯片
生产的基本工艺流程，包括晶圆制备、光刻、离子注入、膜沉积、电镀、刻蚀等关键步骤。
2. 晶圆制备
芯片的制备从硅片大块开始，需要经过多道加工步骤才能得到可以用于芯片制
造的硅晶圆。
首先是对硅片大块进行切割，然后粗磨、精磨、抛光等多个步骤，最终形成光洁平整的硅晶圆。
3. 光刻
光刻是芯片制造过程中非常关键的一步，通过光刻技术在硅晶圆表面覆盖一层
光刻胶，然后使用掩模板光刻机投射光线，将图案转移到光刻胶上。
接着进行显影，去除光刻胶中被光线照射的部分，留下所需的芯片图案。
4. 离子注入
离子注入是为了改变硅晶圆材料的电性能。
利用离子注入机将所需的杂质元素（如硼、磷等）注入硅晶圆，改变其电子结构，实现对晶体电性能的调控。
5. 膜沉积
膜沉积是为了在硅晶圆表面覆盖一层薄膜，保护芯片结构，增强其机械强度。
常用的膜沉积技术有化学气相沉积（CVD）和物理气相沉积（PVD）等。
6. 电镀
电镀是芯片制造中常用的一种方法，通过电解将金属离子沉积在硅晶圆表面，
使芯片的导电性得到增强，同时还可以实现防腐蚀的作用。
7. 刻蚀
刻蚀是为了去除不需要的材料，将多层膜层中特定区域的材料去除，露出下一
层材料。
常见的刻蚀方式有干法刻蚀和湿法刻蚀等。
8. 结语
芯片生产工艺流程是一个复杂的系统工程，需要精密的设备和高超的技术。
通过对硅晶圆的加工和各项工艺的处理，最终才能制造出高质量的芯片产品，为现代电子设备的发展提供强有力支持。
芯片制造工艺流程
• CMP是一种利用化学和机械作用在硅晶圆表面进行平坦化的工艺 • 通过研磨剂和抛光垫的作用，去除硅晶圆表面的多余材料，实现平坦化 • CMP工艺具有较好的平坦化效果和效率，适用于芯片制造中的各种平坦化场合
CMP的应用
• 层间平坦化：通过CMP工艺去除多层结构间的台阶，实现层间平坦化 • 局部平坦化：通过CMP工艺去除芯片表面的局部凸起，提高芯片的性能 • 抛光垫修整：通过CMP工艺修整抛光垫，保证抛光过程的稳定性和效率
掺杂工艺的原理与方法
掺杂工艺的方法
• 扩散掺杂：通过高温扩散方法将杂质元素引入硅晶圆，具有较好的均匀性 • 离子注入掺杂：通过高能离子注入方法将杂质元素引入硅晶圆，具有较高掺杂浓度和精度 • 化学气相掺杂：通过化学气相沉积方法将杂质元素引入硅晶圆，具有较高的掺杂速率和可控性
掺杂工艺的原理
• 掺杂工艺是通过向硅晶圆中引入杂质元素，改变硅的导电性，实现电路功能 • 掺杂工艺可以分为N型和P型掺杂，N型掺杂引入五价元素如磷、砷等，P型掺杂引入三价元素 如硼、铝等 • 掺杂工艺的性能和质量对于芯片的性能和质量具有重要意义
04
薄膜沉积与刻蚀工艺
薄膜沉积技术及其分类
薄膜沉积技术
• 薄膜沉积技术是通过化学或物理方法在硅晶圆表面形成薄膜的过程 • 薄膜沉积技术在芯片制造工艺中广泛应用，如绝缘层、金属层、掺杂层等 • 薄膜沉积技术的性能和稳定性对于芯片的性能和质量具有重要意义
薄膜沉积技术的分类
• 化学气相沉积（CVD）：通过化学反应在硅晶圆表面沉积薄膜，具有较高的沉积速率和质 量 • 物理气相沉积（PVD）：通过物理方法如蒸发沉积、溅射等在硅晶圆表面沉积薄膜，具有 较高的膜质量 • 电泳沉积：通过电场作用在硅晶圆表面沉积薄膜，具有较高的分辨率和选择性 • 旋转涂覆法：通过旋转涂覆设备在硅晶圆表面涂覆薄膜，具有较好的膜厚均匀性
纳米芯片工艺制造流程
纳米芯片工艺制造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 设计：需要根据芯片的功能和性能要求，进行芯片的设计。
这包括确定芯片的架构、电路布局、晶体管数量等。
芯片制作的工艺流程
芯片制作的工艺流程芯片制作是一项复杂而精密的工艺，涉及到多个步骤和工艺流程。
在本文中，我们将详细介绍芯片制作的工艺流程，包括芯片设计、掩膜制作、光刻、腐蚀、离子注入、金属化和封装等步骤。
第一步：芯片设计芯片设计是整个芯片制作过程的第一步。
在这一阶段，工程师们利用计算机辅助设计软件（CAD）进行芯片的设计和布图。
他们需要考虑到芯片的功能、性能、功耗以及面积等因素，以确保设计的芯片能够满足特定的需求。
第二步：掩膜制作一旦芯片设计完成，接下来就是制作掩膜。
掩膜是用于光刻的模板，通过光刻工艺将芯片的图案转移到硅片上。
在掩膜制作过程中，工程师们使用电子束曝光或激光曝光的方法将设计好的芯片图案转移到掩膜上。
第三步：光刻光刻是将掩膜上的图案转移到硅片上的过程。
在光刻过程中，工程师们将掩膜放置在硅片上，并使用紫外光照射掩膜，将图案转移到硅片表面。
这一步骤需要非常高的精度和稳定性，以确保图案的精确复制。
第四步：腐蚀腐蚀是将硅片表面不需要的部分去除的过程。
在腐蚀过程中，工程师们使用化学溶液或等离子腐蚀的方法，将硅片表面不需要的部分去除，留下需要的芯片结构。
第五步：离子注入离子注入是将芯片表面注入杂质的过程。
在离子注入过程中，工程师们使用离子注入设备将特定的杂质注入硅片表面，以改变硅片的导电性能和电子器件的特性。
第六步：金属化金属化是在芯片表面镀上金属层的过程。
在金属化过程中，工程师们使用蒸发或溅射的方法，在芯片表面镀上金属层，以连接芯片内部的电路和外部的引脚。
第七步：封装封装是将芯片封装在塑料或陶瓷封装体中的过程。
在封装过程中，工程师们将芯片放置在封装体中，并通过焊接或焊料将芯片与封装体连接在一起，以保护芯片并提供引脚接口。
总结芯片制作是一项复杂而精密的工艺，涉及到多个步骤和工艺流程。
从芯片设计到封装，每一个步骤都需要高度的精确度和稳定性，以确保最终制造出的芯片能够满足特定的需求。
希望通过本文的介绍，读者对芯片制作的工艺流程有了更深入的了解。
180纳米逻辑芯片制造流程图
NLDD 114 mask PLDD IMP
P
P
N-Well
16
PLDD 113 mask NLDD IMP
• GATE2_OX PreCln
NCRRCAM
• GATE2 OX
750 C, 27+-2 A, wet
2000A poly
50Å thick gate oxide Final 70 A
32Å thin gate oxide
Thin gate
Thick gate
14
Poly Gate Definition
NPRRM (SPM only)
AA SiN Pad oxide
P Substrate P Substrate
AA SiN Pad oxide
P Substrate
10
STI CMP & NIT RM
• STI Pre-CMP THK-PO PAD (6100+-225 A) • STI Polish & in-situ Cln (STI_XXXX) ? CMP 是磨到NIT上。
STOP LAYER of STI CMP
7
STI ETCH
ADI = 0.23+-0.02
• SiON DEP(CVD)
FE DARC320 (w/I scrubber )
To reduce SIN reflection and improve PR resolution as an ARC layer
•
• STI Pre-CMP THK-PO PAD (3600+-250 A) , SIN (1050+-50)
• AA NIT RM
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• SAC OX PRECLN
NCR1DH100ARCAM (100:1 HF 240sec)
• SAC OX
110+-7A/ 920oC 45min dry O2
As implant screen oxide
110Å SAC Oxide
11
N-Well and Vt_P adjustment
• N_Well Photo(192 layer)
• Implant:
• N WELL IMP
P440K15E3T00
WELL IMP注入的位置最深，用以调节井的浓度防止Latch-up效应。
• P CHANNEL IMP
P140K50E2T00
CHANNEL IMP位置较浅，加大LDD之下部位的WELL浓度，使器件工
作时该位置的耗尽层更窄，防止器件PUNCH THROUGH。
• AA THK STI-PO PAD (5400+-160 A)
AEI = 0.25+-0.02
16250Å Nitride 110Å PAD Oxide
8
HDP Deposition
• STI PadOX PreCln
NCR1DH75ARCAM (100:1 HF 180sec)
• STI Liner OX 1000 C,DRY OX(200+-12A)
• GATE Wet Strip
NDH5APRRM (100:1 HF 10sec +SPM)
• THICK GATE OXIDE THK-P PAD (25+-5 A)
• SION RM
NLH5AHP0550A 50:1 HF +H3PO4
• GATE RE-Oxidation PreCln NRCA (SC1+SC2)
NLDD 114 mask PLDD IMP
P
P
N-Well
16
PLDD 113 mask NLDD IMP
1000RTA010S (1000C; 10sec
P-VT P-pthru
N-Well
P-Well
12
P-Well and Vt_N adjustment
• P_Well Photo (191 layer) • Implant:
• P WELL IMP • N CHANNEL IMP • N_VT IMP • PWELL Asher • PWELL Wet Strip
• AA Photo (120 layer) • AA Etch (5800A)
SiN/Ox+Si etch ( 80 +-2degree)
• AA Asher
Mattson ( Rcp: 1 )
• Polymer & Wet Strip NDH15APRRMSC1M ( 100:1 HF 30sec)
2
VDD
VDD
IN
OUT
Y
A1
A2
CMOS反相器
与非门：Y=A1A2
3
基本电路结构：MOS器件结构
基本电路结构：CMOS
4
0.18um Process Features
✓18LG adopt 27 Photo mask , if include ESD layer ✓AA/Poly/CT/ M1~M5/ V1~V5 use DUV scanner (13 layer) ✓ “ DARC” Cap on Critical layer and Top M6 ✓ Poly & M1~M5 adopt OPC (optical proximity correction)
• POLY DEPOSITION
POLY 2000A, 620C
• SiON DEP • POLY PHOTO (130layer)
FEDARC320
ADI 0.18+-0.015um
• Poly ARC etch + Poly etch
AEI 0.18+-0.015um
• GATE Asher
Mattson (Rcp: 1)
(FEOL: device) (BEOL: interconnect)
6
Wafer Start
• WAFER START & RS CHECK
P type 8 ~ 12 ohm-cm, non-EPI wafer
• Start OX 100A dry
1. PR isolation 2. Prevent the laser mark Si recast 3. Surface cleanness 4. Backside oxidation & trap the
AAR= (AA-0.4) +0.4) -0.2
• AAR Etch
Stop on SiN
✓ 1. Better surface flatness 2. Improved throughput by OX removing
• AAR Asher
Mattson (Rcp: 1)
• AAR wet strip
•
• STI Pre-CMP THK-PO PAD (3600+-250 A) , SIN (1050+-50)
• AA NIT RM
NLH90AHPO2450A (50:1 HF + H3PO4)
• THIN OXIDE THK-P PAD ( 82+-17)
• STI PAD OX RM
NLH60A (50:1 HF 65 sec)
1000RTA020S (1000C, 20sec ,N2)
✓ For damage reduction by HDP and HDP ox densification
5800Å HDP 1625Å Nitride 110Å PAD Oxide
9
AA Reverse
• AAR Photo (121 layer)
VTP IMP
A130K90E2T00
VT注入，靠近器件表面，调节器件的开启电压
• NWELL Asher
Mattson: 21
• NWELL Wet Strip
SPM only
• NWELL Anneal Precln
MRCAM (SC1+SC2)
• IMPLANT DAMAGE ANNEAL N2(PVD)
B160K15E3T00 B025K44E2T00 D170K70E2T00 Mattson: 21 SPM only
N_VT N pthru P WELL
13
Thick/ Thin Gate oxide define
• SAC OX RM
NLH60A (50:1 HF 65sec)
• SAC OX THK-PO PAD (3200+-400 A)
018LG Process ቤተ መጻሕፍቲ ባይዱntroduction (1P6M)
1
Logic Circuit: 能够 展现 精确的模拟特性，
ASIC: 为了满足消费者特定需求而专门设计的半导体 电路
• SOC与IC组成的系统相比，由于SOC能够综合并全盘考虑整个系统 的各种情况，可以在同样的工艺技术条件下实现更高性能的系统指 标 – 若采用IS方法和0.35m工艺设计系统芯片，在相同的系统复杂 度和处理速率下，能够相当于采用0.25 ~ 0.18m工艺制作的IC 所实现的同样系统的性能 – 与采用常规IC方法设计的芯片相比，采用SOC完成同样功能所 需要的晶体管数目可以有数量级的降低
• GATE1_OX PreCln
NCR1DH100ARCAM
• GATE1_OX
800C,48A+-4 A, wet
• Dual GATE Photo (131layer) (0.45+/-0.05um)
• GATE1 ETCH
N(NLB75A)
• GATE1 Strip
SPM only
• STI THK-PO PAD ( 3150+-180 A)
for line-end shorting & island missing ✓Composite Spacer (ONO) ✓ PSM method apply on CT layer ✓Cobalt salicide process ✓Low K IMD layer (FSG)
5
Outline
• Poly Re_Oxidation
1015C,21A RTO ( T 1C, THK 0.8 A )
a.Recover ETCH damage to GOX. b. Prevent native-oxide
For thermal budget&good oxide profile around poly gate
As buffer layer to release stress, due to SIN and Si different lattice constant
1625Å Nitride 110Å PAD Oxide
•Nitride DEP (w/I scrubber )
1625+- 100A / 760oC
N-Well
P-Well
15
LDD1 Definition (Core device, 1.8V)
• NLDD1 Photo (116 layer) – Implant: • N Pocket implant (D130K25E3T30R445) • NLDD implant (A003K80E4T00) – NLDD1 Asher & Wet Strip (21+ SPM)
