预应力钢绞线及锚具的问题
边坡锚固锚索预应力损失原因浅析
边坡锚固锚索预应力损失原因浅析1引言预应力锚索广泛应用于岩土边坡锚固，锚固技术的关键在于其预应力的大小及损失的程度，只有保持足够的恒久预应力，才能达到最佳的锚固效果。
因此，预应力损失的大小直接关系到锚索的锚固效果，甚至于关系到整个工程的成功与否。
本文根据工程施工经验以及锚索应力监测数据的分析，探讨了影响预应力损失的诸多因素，针对性的提出了预应力损失的防治措施。
2锚索预应力损失影响预应力损失的因素较多也很复杂，既有锚索材料性能、锚具、张拉设备引起的损失，也有地层、结构物的压缩和徐变引起的损失，还有施工质量引起的损失。
总之，预应力损失主要分为三大类，即张拉过程的损失、锚索锁定过程的损失和锚索工作过程的预应力损失。
2.1张拉过程的损失2.1.1钻孔质量形成的预应力损失张拉过程的预应力损失主要指预应力锚索自由段索体同孔壁的摩擦所造成的损失。
如果钻孔平直，锚索安装后顺直，则锚索同孔壁的摩擦产生的预应力损失很小或不产生损失。
但目前国内锚索成孔主要采用气动潜孔锤冲击回转钻进，受钻进工艺的限制，钻孔弯曲不可避免，造成了自由段与岩壁间存在一个或多个接触点，这种接触点的存在，将导致摩擦力的产生，从而使锚固预应力发生沿程损失，而且孔斜率越大，錨索预应力损失也越大。
在相同的孔斜率条件下，锚索张拉荷载越大，预应力损失也越大。
2.1.2 锚垫板与锚索轴线的垂直度产生的预应力损失在锚索的施工过程中，施工队伍的技术水平直接关系到锚索锚垫板的安装质量。
本次以2012年山西某矿山边坡治理工程的14个锚索测力计的安装过程的预应力监测数据比较，分析锚垫板与锚索轴线的垂直度与预应力损失的关系。
工程设计选用了2700KN级预应力锚索，索体采用18根直径为15.24mm、7丝低松弛1860MPa钢绞线制作，锚固段长度8m，锚索长度40m及45m交错布置。
锚索张拉分4个区进行，每个区布置测力计3-4台，共布设14台锚索测力计。
布置测力计的锚索优先张拉，以确定该区域锚索的张拉工艺及超张拉值，确保锁定值符合设计及规范要求。
二次张拉预应力钢绞线锚具在桥梁施工中的张拉工艺及预应力损失分析
二次张拉预应力钢绞线锚具在桥梁施工中的张拉工艺及预应力损失分析本文主要分析了二次张拉预应力钢绞线锚具的一般性的施工要点和施工工艺，同时，分析了二次张拉预应力钢绞线锚具在桥梁施工中预应力损失的一些特点和原因，并提出了当下的新工艺，以期能够为我国桥梁的预应力施工提供参考。
标签：二次张拉;钢绞线;预应力箱梁桥一、前言随着我国桥梁预应力施工技术的进步，二次张拉预应力钢绞线锚具使用的范围越来越广，因此，为了提高二次张拉预应力钢绞线锚具的施工效果，必须要明确预应力损失的存在，并分析其原因，以降低损失量。
二、混凝土结构预应力张拉工艺1、先张法张拉程序及工艺先张法是在底模整理后，在台座上进行张拉己经加工好的预应力筋。
先张法通常采用一端张拉，另一端固定，即另一端在张拉前要设置好固定装置。
但也有采用两端张拉的方法。
对于钢丝和钢绞线，其张拉程序：0→初始应力→1.05（持荷2min）→0.9→（锚固）。
为张拉时控制应力。
2、后张法张拉程序及工艺后张法张拉时构件的混凝土强度不应低于设计规定。
施加预应力一般多从两端进行张拉。
但是，从现场条件和施工方法方面考虑，也有采用单侧张拉的。
对于张拉方式的采用，事先都应有明确的计划、准备，以便逐步实施。
普通松弛力筋：0→初始应力→1.03（锚固）;低松弛力筋：0→初始应力→（持荷2min锚固）;其他锚具：0→初始应力→1.05（持荷2min）→（锚固）。
3、关于超张拉在以往的施工中，不论是规范要求，还是工程设计、施工操作，都采用超张拉施工工艺，其目的是克服钢绞线松弛的应力损失，而在现在的预应力工程中，普遍采用了低松弛钢绞线，应力松弛损失大大减少，加之现在的锚固系统多采用夹片自锚式锚具，如果继续超张拉（1.O5），张拉应力就很难再回到原值。
三、二次张拉预应力钢绞线锚具竖向预应力损失影响因素分析1、管道摩擦预应力筋与管道壁间的摩擦分为管道曲率影响损失和管道偏差损失两部分组成，而竖向预应力力筋采用直线形式布置，摩擦引起的损失通常比较小，在试验中，预应力长度在1～2m之间，因摩擦造成的预应力损失只有0.25～0.97kN，在测试中由于千斤顶油压表精度不够，无法测量。

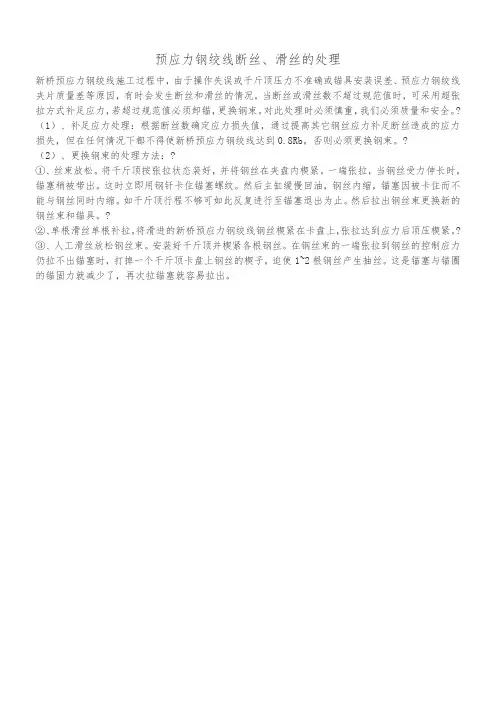

预应力钢绞线断丝、滑丝的处理
预应力钢绞线断丝、滑丝的处理
新桥预应力钢绞线施工过程中，由于操作失误或千斤顶压力不准确或锚具安装误差、预应力钢绞线夹片质量差等原因，有时会发生断丝和滑丝的情况，当断丝或滑丝数不超过规范值时，可采用超张拉方式补足应力，若超过规范值必须卸锚，更换钢束。
对此处理时必须慎重，我们必须质量和安全。
? （1）、补足应力处理：根据断丝数确定应力损失值，通过提高其它钢丝应力补足断丝造成的应力损失，但在任何情况下都不得使新桥预应力钢绞线达到0.8Rb，否则必须更换钢束。
?
（2）、更换钢束的处理方法：?
①、丝束放松。
将千斤顶按张拉状态装好，并将钢丝在夹盘内楔紧。
一端张拉，当钢丝受力伸长时，锚塞稍被带出。
这时立即用钢钎卡住锚塞螺纹。
然后主缸缓慢回油，钢丝内缩，锚塞因被卡住而不能与钢丝同时内缩。
如千斤顶行程不够可如此反复进行至锚塞退出为止。
然后拉出钢丝束更换新的钢丝束和锚具。
?
②、单根滑丝单根补拉。
将滑进的新桥预应力钢绞线钢丝楔紧在卡盘上，张拉达到应力后顶压楔紧。
?
③、人工滑丝放松钢丝束。
安装好千斤顶并楔紧各根钢丝。
在钢丝束的一端张拉到钢丝的控制应力仍拉不出锚塞时，打掉一个千斤顶卡盘上钢丝的楔子，迫使1~2根钢丝产生抽丝。
这是锚塞与锚圈的锚固力就减少了，再次拉锚塞就容易拉出。

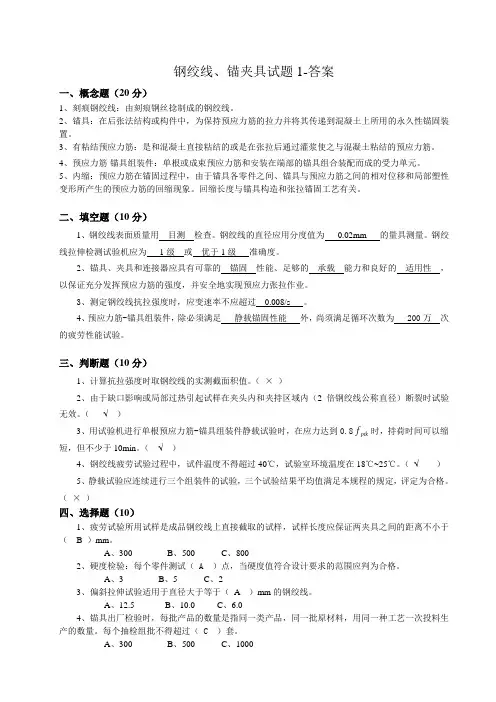

钢绞线、锚夹具试题1-答案
钢绞线、锚夹具试题1-答案一、概念题（20分）1、刻痕钢绞线：由刻痕钢丝捻制成的钢绞线。
2、锚具：在后张法结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。
3、有粘结预应力筋：是和混凝土直接粘结的或是在张拉后通过灌浆使之与混凝土粘结的预应力筋。
4、预应力筋-锚具组装件：单根或成束预应力筋和安装在端部的锚具组合装配而成的受力单元。
5、内缩：预应力筋在锚固过程中，由于锚具各零件之间、锚具与预应力筋之间的相对位移和局部塑性变形所产生的预应力筋的回缩现象。
回缩长度与锚具构造和张拉锚固工艺有关。
二、填空题（10分）1、钢绞线表面质量用目测检查。
钢绞线的直径应用分度值为0.02mm 的量具测量。
钢绞线拉伸检测试验机应为1级或优于1级准确度。
2、锚具、夹具和连接器应具有可靠的锚固性能、足够的承载能力和良好的适用性，以保证充分发挥预应力筋的强度，并安全地实现预应力张拉作业。
3、测定钢绞线抗拉强度时，应变速率不应超过0.008/s 。
4、预应力筋-锚具组装件，除必须满足静载锚固性能外，尚须满足循环次数为 200万次的疲劳性能试验。
三、判断题（10分）1、计算抗拉强度时取钢绞线的实测截面积值。
（×）2、由于缺口影响或局部过热引起试样在夹头内和夹持区域内（2倍钢绞线公称直径）断裂时试验无效。
（√）f时，持荷时间可以缩3、用试验机进行单根预应力筋-锚具组装件静载试验时，在应力达到0.8ptk短，但不少于10min。
（√）4、钢绞线疲劳试验过程中，试件温度不得超过40℃，试验室环境温度在18℃~25℃。
（√）5、静载试验应连续进行三个组装件的试验，三个试验结果平均值满足本规程的规定，评定为合格。
（×）四、选择题（10）1、疲劳试验所用试样是成品钢绞线上直接截取的试样，试样长度应保证两夹具之间的距离不小于（ B ）mm。
A、300B、500C、8002、硬度检验：每个零件测试（ A ）点，当硬度值符合设计要求的范围应判为合格。

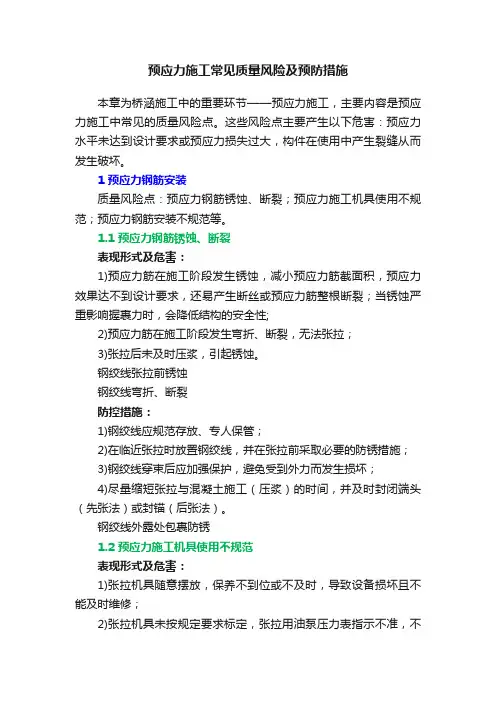

预应力施工常见质量风险及预防措施
预应力施工常见质量风险及预防措施本章为桥涵施工中的重要环节——预应力施工，主要内容是预应力施工中常见的质量风险点。
这些风险点主要产生以下危害：预应力水平未达到设计要求或预应力损失过大，构件在使用中产生裂缝从而发生破坏。
1 预应力钢筋安装质量风险点：预应力钢筋锈蚀、断裂；预应力施工机具使用不规范；预应力钢筋安装不规范等。
1.1 预应力钢筋锈蚀、断裂表现形式及危害：1)预应力筋在施工阶段发生锈蚀，减小预应力筋截面积，预应力效果达不到设计要求，还易产生断丝或预应力筋整根断裂；当锈蚀严重影响握裹力时，会降低结构的安全性;2)预应力筋在施工阶段发生弯折、断裂，无法张拉；3)张拉后未及时压浆，引起锈蚀。
钢绞线张拉前锈蚀钢绞线弯折、断裂防控措施：1)钢绞线应规范存放、专人保管；2)在临近张拉时放置钢绞线，并在张拉前采取必要的防锈措施；3)钢绞线穿束后应加强保护，避免受到外力而发生损坏；4)尽量缩短张拉与混凝土施工（压浆）的时间，并及时封闭端头（先张法）或封锚（后张法）。
钢绞线外露处包裹防锈1.2 预应力施工机具使用不规范表现形式及危害：1)张拉机具随意摆放，保养不到位或不及时，导致设备损坏且不能及时维修；2)张拉机具未按规定要求标定，张拉用油泵压力表指示不准，不能保证张拉力是否达到设计要求；3)张拉油顶与油表不配套；4)压浆用压力表损坏，无法控制压力；5)压浆管爆裂致使无法正常压浆。
油表损坏无法读数油表污染无法读数防控措施：1)建立预应力机具标定台帐并严格按规定要求配套进行标定；2)选用可靠性良好的施工机具并专人负责保管、使用、保养，保证施工机具完好性，避免出现中途损坏、油表指针抖动厉害等问题；3)有条件的可使用预应力智能张拉系统；4)选用质量较好的压浆管并严格控制压浆时的压力；5)为避免液压油混入杂质而导致油路不畅，应定期更换液压油。
正常状态的油表1.3 预应力钢筋安装不规范表现形式及危害：1)先张法板梁钢绞线定位不准，实际预应力位置与设计不符；2)先张法板梁失效管端头未密封或发生破损，无法实现预应力失效功能；3)后张法施工波纹管横、竖向定位不准确，定位不牢靠，导致施加预应力位置与设计不符，构件易产生裂缝；4)钢绞线编束混乱，两端不能一一对应或管道内发生缠绕，影响张拉；5)锚板位置与设计不符，发生歪斜，导致预应力施加方向、位置与设计不符，影响梁体的结构安全；6)预应力筋与锚垫板不垂直，张拉时产生应力集中，可导致预应力筋断裂；7)锚下螺旋筋遗漏或直径、匝数与设计图纸不符。
如何做好预应力钢绞线用锚具静载锚固试验
如何做好预应力钢绞线用锚具静载锚固试验_1一、预应力钢绞线用锚具静载锚固试验1预应力钢绞线用锚具静载锚固试验前的准备事项和应该注意的问题（1）施工单位送来样品，还要有产品合格证明书和质量保证书；（2）目测样品看有没有污渍特别是油污如有的话要擦干净，所有样品不得有裂纹，夹片要有有效标识；（3）当目测没有问题时，要看说明书弄清适用的预应力钢绞线强度等级；（4）钢绞线由我们检测单位提供并已经做过母材力学性能，并且实测抗拉强度平均值在相关钢材标准中的等级应与受检锚具对照，看是否相同，超过时不可用。
（5）在正式试验时，要先做《金属材料洛氏硬度试验》，这儿就不详细说硬度试验的过程，只有在硬度检验合格的情况下才可以做静载试验。
（6）在一切准备好的情况下，才开始做静载锚固试验。
（7）安全防护必不可少。
2试验方法当一切都准备好时，就可以做这项试验了，钢绞线由我方提供，在钢绞线与送检锚具设计等级相同的情况下，我方根据送检锚具的孔数，割取4米2的长度，在取钢绞线时要注意观察钢绞线不得有损伤的地方，不得有对焊接口，这样的钢绞线才能使用，然后观察室温和湿度看是否满足试验要求的温湿度，温度没有特殊要求的话为10-35℃，当温湿度符合要求时，就可以开始做试验了，先应该打硬度按照规范要求操作，当硬度符合要求时就可以做静载试验了。
（1）试验前准备先检查各线路，上下位机线缆是否都连接正确和牢靠，检查完都连接好时先打开电脑和智能数显采集仪的开关，然后进入软件，双击软件图标输入用户名和密码后进入软件界面，点工具栏上新建试验图标，出现对话框选择试验类型为拉伸试验，选择试验为静载锚固试验，执行标准为预应力筋用锚具，然后输入此次试验的组号点确定，然后进入试验参数界面，在试验参数界面先输入试样参数和试验参数，在试验参数中《前输入预应力钢材根数为3根，单根试件公称截面积，实际平均极限抗拉力等，输入完后按回车键，然后把钢绞线3根揭开网盖穿进试验机两端，然后把张拉端一边千斤顶反复运行3次以排除空气，如果发现有漏油的地方要及时拧紧，在伸千斤顶时产生的载荷要清零，在装夹试件之前对各传感器通道清零。
预应力张拉中问题的处理
预应力张拉中问题的处理预应力施加过程中经常遇到有３个问题：断丝、滑丝、预应力损失，解决好这３个问题也就保证了预应力的施加效果。
每束钢绞线断丝或滑丝的控制数为1丝，且每个断面断丝之和不超过该断面钢丝总数的1％。
（一）、断丝1、造成断丝的原因：⑴、预应力筋力学性能不合格。
⑵、锚板喇叭筒、锚板、锚环及千斤顶不同心，造成偏拉，受力不均；或进入锚板喇叭筒内的混凝土未凿除；或张拉空间过小，千斤顶无法就位。
⑶、锚垫板的选用也是原因之一。
目前采用的锚垫板有钢制与铸钢制两种。
钢制垫板喇叭筒较细、校长，端部也比较锋利，稍有连接不顺，张拉时就可能造成对预应力筋的伤害。
而铸钢制垫板喇叭筒较短粗，端部与孔道用内插式连接。
故应尽量选用后者。
⑷、采用预应力钢束硬度与锚具夹片的配合，锚具夹片硬度不能太高，齿高也不能过大，否则会造成刻痕过深，容易发生断丝。
⑸、限位板高度小，限位板穿束孔径偏小，钢绞线直径超标，则夹片对钢绞线卡得太紧，工作锚内张拉出来的钢绞线会有严重刮伤，张拉过程中也容易出现断丝现象。
2、防止断丝的措施：⑴、严格材料力学性能试验。
强度相同，延伸率差异较大的两批材料不能同束使用。
锚具进行硬度检验，不合格的不使用。
⑵、在施工中应考虑锚垫板喇叭筒与波纹的连接。
千斤顶应与垫板方向垂直。
⑶、张拉设备应与钢绞线及锚具配套。
3、断丝处理：⑴、双张钢束时可先用卸锚器松锚，然后移动钢束，用单孔小顶进行张拉，这样就缩短了千斤顶占用长度。
⑵、当预应力束较短时，也可以用单端张拉代替两端张拉的办法加以解决。
⑶、当本身就是单张的钢束发生断丝时，一般采用超张拉的办法加以解决，超张时可采用全断面超张或同束号超张的办法。
超张时应根据断丝数量计算超张值。
计算时应以规范控制应力误差下限为准。
（二）、滑丝1、造成滑丝的原因：⑴、锚环、夹片硬度不够或夹片齿过浅。
⑵、钢束、夹片清理不彻底、有油、锈或杂物张拉时存在于夹片与钢束之间或夹片与锚环之间。
⑶、当锚环孔坡度过小、过大时都可能发生滑丝。
公路水运试验检测-水运材料第十四章-预应力锚具-预应力锚具(2)
[单选（江南博哥）题]1.锚具静载锚固性能试验组装时的初应力最小可取钢绞线抗拉强度标准值的（）。
A.1%B.2%C.5%D.10%参考答案：C参考解析：相关规范对锚具静载锚固试验有如下规定：在锚具静载锚固试验中，试样数量为组装件3个，组装前必须把锚固的零件擦拭干净，然后将钢绞线、锚具与试验台组装时，为使每根钢绞线受力均匀，初应力应为钢绞线抗拉强度标准值的5%~10%。
[单选题]2.对于锚具中钢绞线的内缩量测定试验，下列描述正确的是（）。
A.试验用钢绞线需在台座上张拉，不可在混凝土梁上张拉B.试验用钢绞线需在混凝土梁上张拉，不可在台座上张拉C.钢绞线的受力长度为4mD.试验用试样为3个，试验结果取其算术平均值参考答案：D参考解析：钢绞线的内缩量试验是锚具、连接器力学性能辅助试验之一，钢绞线的内缩量试验：（1）内缩量试验可在台座或混凝土承压构件上进行，台座或承压构件长度应不少于3m。
（2）试验中的张拉控制力Nom宜取0.8F ptk。
（3）预应力筋的内缩量可采用直接测量法或间接测量法进行测量。
（6）试验结果：同一规格的锚具测量3套，取其算术平均值作为内缩量结果。
[单选题]3.锚具摩阻损失试验中，锚口（含锚下垫板）摩阻损失率合计不大于（）。
A.3%B.4%C.5%D.6%参考答案：D参考解析：锚口（含锚下垫板）摩阻损失率合计不大于6%。
[单选题]4.预应力混凝土桥梁用锚具、连接器静载锚固性能应同时满足（）。
A.效率系数≥0.90，实测极限拉力时总应变≥1.0%B.效率系数≥0.90，实测极限拉力时总应变≥2.0%C.效率系数≥0.95，实测极限拉力时总应变≥2.0%D.效率系数≥0.95，实测极限拉力时总应变≥1.0%参考解析：静载锚固性能试验，同时满足：①效率系数ηg≥0.95；②实测极限拉力时的总应变δapu=2.0%。
[单选题]5.预应力混凝土桥梁用锚具、连接器疲劳性能试验加载次数为（）A.50次B.100次C.100万次D.200万次参考答案：D参考解析：疲劳荷载试验：①试样经过200万次循环荷载后，锚具零件不应发生疲劳破坏；②钢绞线因锚具夹持作用发生疲劳破坏的面积不应大于原试样总面积的5%。
