锅炉的燃烧系统及其设备
工业锅炉的工作原理
工业锅炉的工作原理工业锅炉是一种重要的能源转化设备，其工作原理可以分为燃烧系统、传热系统和控制系统三个方面。
下面将详细介绍每个方面的工作原理。
1. 燃烧系统：燃烧系统是工业锅炉的核心部件，主要由燃烧器和燃烧室组成。
其工作原理如下：首先，在燃烧器中添加燃料，燃料可以是煤、油、天然气等。
当燃料与空气在一定比例下混合后，形成可燃气体。
然后，燃烧器将可燃气体喷入燃烧室。
在燃烧室中，可燃气体与空气进一步混合，并且在点火后发生燃烧反应。
燃烧反应产生的高温烟气包含大量的热能。
2. 传热系统：传热系统负责将燃烧中产生的热能传递给工作介质（通常是水或蒸汽）。
它包括水壁、对流传热面、辐射传热面、烟气和烟气余热回收设备等。
工作原理如下：燃烧反应产生的高温烟气通过烟气道进入锅炉的传热面。
在水壁中，烟气与水进行对流传热，将热量传递给水，使水升温。
同时，水壁表面的结露水蒸发形成蒸汽。
接着，烟气进一步通过辐射传热面，将热量转移到水壁上，继续升温和蒸发。
最后，烟气中的余热可以通过烟气余热回收设备回收利用，提高热能利用效率。
3. 控制系统：控制系统主要负责调节和控制工业锅炉的运行，保证其安全、稳定和高效。
控制系统包括燃烧系统控制、水位控制、压力控制、温度控制等。
工作原理如下：首先，通过检测燃烧器的燃料供应量和空气供应量，控制燃料和空气的比例，从而控制燃烧反应的强度和稳定性。
然后，通过水位控制器检测锅炉中水位的变化情况，控制给水泵的启停和给水量的调节，以维持合适的水位范围。
接着，通过压力控制器检测锅炉的压力变化，控制燃烧器的燃料供给量和空气供给量，以保持锅炉的压力稳定。
最后，通过温度控制器检测锅炉出口烟气温度和工作介质温度，并根据设定值进行调节，以保证锅炉的安全和稳定运行。
总之，工业锅炉通过燃烧系统提供热能，通过传热系统将热能传递给工作介质，再通过控制系统实现对锅炉的调节和控制。
这样的工作原理保证了工业锅炉的高效、安全和可靠运行。
锅炉的工作原理
锅炉的工作原理标题：锅炉的工作原理引言概述：锅炉是一种用于生产蒸汽或热水的设备，广泛应用于工业生产、供暖和发电等领域。
了解锅炉的工作原理对于提高锅炉的效率和安全性至关重要。
一、锅炉的基本构成1.1 锅炉本体：通常由炉膛、燃烧室、烟道、热交换器等部分组成。
1.2 燃料供给系统：包括燃料储存、输送、燃烧控制等设备。
1.3 控制系统：用于监测和调节锅炉的运行，保证其安全稳定。
二、锅炉的燃烧过程2.1 燃料燃烧：燃料在炉膛内燃烧产生热量，释放燃烧产物。
2.2 烟气排放：燃烧产生的烟气通过烟道排出锅炉，带走热量。
2.3 热交换：烟气在热交换器内与水接触，传递热量给水，使水被加热产生蒸汽或热水。
三、锅炉的蒸汽循环3.1 水循环：水从给水系统进入锅炉，通过循环泵被送至热交换器。
3.2 蒸汽产生：热交换器中的水受热变为蒸汽，蒸汽被送至用气系统。
3.3 蒸汽排放：蒸汽在用气系统中释放能量，用于驱动机械设备或供暖。
四、锅炉的安全保护4.1 过热保护：通过控制系统监测锅炉温度，防止过热损坏设备。
4.2 过压保护：控制系统监测锅炉压力，避免超压导致事故。
4.3 燃烧控制：控制系统调节燃料供给，保持燃烧稳定，防止爆炸。
五、锅炉的能效优化5.1 燃烧调节：优化燃烧过程，提高燃料利用率。
5.2 热交换优化：改善热交换效率，减少能量损失。
5.3 运行管理：合理调整锅炉运行参数，降低能耗，提高效率。
结论：锅炉的工作原理涉及多个方面，包括构成、燃烧过程、蒸汽循环、安全保护和能效优化。
只有深入了解锅炉的工作原理，才能更好地运行、维护和管理锅炉，实现安全高效的生产和供暖。
锅炉的燃烧系统
1）直流式燃烧器的布置方式
2）旋流燃烧器的布置方式：
(a)前墙布置 (b)两面墙布置 (c)半开炉膛对冲 (d)炉底布置 （e）炉顶布置 (b-1) 两面墙交错布置 (b) 两面墙交错布置
3、直流式煤粉燃烧器
直流燃烧器通常由一列矩形或圆形 喷口组成。煤粉气流和热空气从喷口射 出后，形成直流射流。
1）直流式燃烧器的布置方式
（2）
煤粉气流着火的热源不仅来自卷吸热烟气和邻角火焰的撞击，而且还来自炉内高温火焰的辐射加热，但着火的主要热源
置对着火稳定性和燃尽过程起着重要 来自卷吸加热，约占总着火热源的60～70%。
初始段
基本段
2）旋流燃烧器的布置方式：
作用。对于大容量锅炉尤其要注意二 同时在炉膛内形成一个自下而上的旋涡状气流
3）、四角布置直流燃烧器的工作原理
（1）、煤粉气流在射出喷口时，是 直流射流，但当四股气流到达炉膛中 心部位时，以切圆形式汇合，形成旋 转燃烧火焰，称为四角切圆燃烧方式 。同时在炉膛内形成一个自下而上的 旋涡状气流
（2） 煤粉气流着火的热源不仅 来自卷吸热烟气和邻角火焰的撞击 ，而且还来自炉内高温火焰的辐射 加热，但着火的主要热源来自卷吸 加热，约占总着火热源的60～ 70%。
6-外侧假想切圆; 7-水冷壁; 8-氧化性气氛区
水平浓淡风煤粉燃烧器
3.浓淡分离原理
（1）离心式煤粉浓缩器用在W型火焰锅炉上。
（2）利用管道转弯所产生的离心力使煤粉浓缩 ，在四角切圆燃烧的炉膛上得到应用
（3）百叶窗锥形轴向分离器；
（4）带有旋流叶片的煤粉浓缩器，用于燃用 高水分褐煤的风扇磨煤机直吹式燃烧系统中
4.稳燃原理
富粉流中煤粉浓度的提高，即该股气 流一次风分额降低，将使着火热减少，火 焰传播速度提高，燃料着火提前。
锅炉的工作原理
锅炉的工作原理引言概述：锅炉是一种将水加热转化为蒸汽或者热水的设备，广泛应用于工业、商业和家庭环境。
了解锅炉的工作原理对于正确使用和维护锅炉至关重要。
本文将详细介绍锅炉的工作原理，包括燃料燃烧、热能传递、水循环、蒸汽产生和蒸汽排放等五个部份。
一、燃料燃烧1.1 燃料供给：锅炉通常使用煤炭、天然气、石油或者生物质等作为燃料。
燃料通过供给系统进入锅炉燃烧室。
1.2 点火和燃烧控制：燃料在燃烧室内点火，同时通过燃烧控制系统调节燃料供给和空气进入，以保持适当的燃烧条件。
1.3 燃料燃烧过程：燃料在燃烧室内与空气混合燃烧，产生高温燃烧气体，释放出大量热能。
二、热能传递2.1 烟气传热：燃烧产生的烟气通过锅炉内的烟管或者烟道，与锅炉外壳内的水管或者水壁接触，传递热能给水。
2.2 辐射传热：燃烧室内的火焰和烟气通过辐射作用，将热能传递给锅炉内的水管或者水壁。
2.3 对流传热：烟气和水之间的对流传热是通过烟气和水之间的物质流动实现的，烟气中的热能转移到水中。
三、水循环3.1 上水系统：锅炉通过上水系统将水从水源中引入锅炉内，补充锅炉内的水量。
3.2 循环泵：循环泵将锅炉内的水经过加热后，通过水管系统回流到锅炉内，形成水循环。
3.3 冷却系统：冷却系统将锅炉内的水冷却，并排出冷却后的水，以保持水循环的稳定。
四、蒸汽产生4.1 饱和蒸汽：当水被加热到一定温度时，会产生饱和蒸汽，即水和蒸汽同时存在的状态。
4.2 过热蒸汽：通过进一步加热饱和蒸汽，可以使其温度超过饱和温度，产生过热蒸汽。
4.3 蒸汽质量控制：锅炉通过调节水的供给和热量的输入，控制蒸汽的温度和压力，确保蒸汽的质量和稳定性。
五、蒸汽排放5.1 排烟系统：锅炉燃烧产生的烟气通过排烟系统排出，以降低环境污染。
5.2 烟气净化：为了减少烟气中的污染物排放，锅炉通常配备烟气净化设备，如除尘器和脱硫装置。
5.3 热能回收：锅炉烟气中的热能可以通过烟气余热回收装置回收利用，提高能源利用效率。

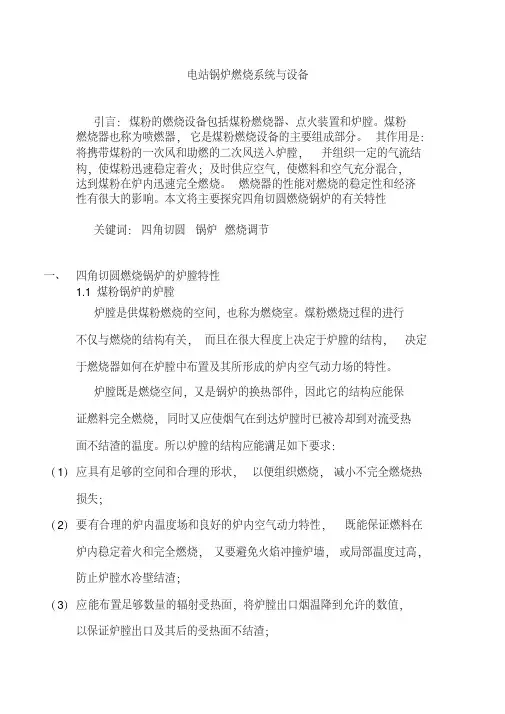

电站锅炉燃烧系统与设备
电站锅炉燃烧系统与设备引言：煤粉的燃烧设备包括煤粉燃烧器、点火装置和炉膛。
煤粉燃烧器也称为喷燃器，它是煤粉燃烧设备的主要组成部分。
其作用是：将携带煤粉的一次风和助燃的二次风送入炉膛，并组织一定的气流结构，使煤粉迅速稳定着火；及时供应空气，使燃料和空气充分混合，达到煤粉在炉内迅速完全燃烧。
燃烧器的性能对燃烧的稳定性和经济性有很大的影响。
本文将主要探究四角切圆燃烧锅炉的有关特性关键词：四角切圆锅炉燃烧调节一、四角切圆燃烧锅炉的炉膛特性1.1煤粉锅炉的炉膛炉膛是供煤粉燃烧的空间，也称为燃烧室。
煤粉燃烧过程的进行不仅与燃烧的结构有关，而且在很大程度上决定于炉膛的结构，决定于燃烧器如何在炉膛中布置及其所形成的炉内空气动力场的特性。
炉膛既是燃烧空间，又是锅炉的换热部件，因此它的结构应能保证燃料完全燃烧，同时又应使烟气在到达炉膛时已被冷却到对流受热面不结渣的温度。
所以炉膛的结构应能满足如下要求：（1）应具有足够的空间和合理的形状，以便组织燃烧，减小不完全燃烧热损失；（2）要有合理的炉内温度场和良好的炉内空气动力特性，既能保证燃料在炉内稳定着火和完全燃烧，又要避免火焰冲撞炉墙，或局部温度过高，防止炉膛水冷壁结渣；（3）应能布置足够数量的辐射受热面，将炉膛出口烟温降到允许的数值，以保证炉膛出口及其后的受热面不结渣；本文设定锅炉为单炉膛,四角布置摆动式直流燃烧器，切向燃烧，正压直吹式系统，每角燃烧器为六层一次风喷口，燃烧器可上下摆动，炉膛上部布置墙式辐射再热器和大节距的过热器分隔屏以增加再热器和过热器的辐射特性。
墙式辐射再热器布置于上炉膛前墙和二侧墙。
分隔屏沿炉宽方向布置六大片,起到切割旋转的烟气流以减少进入水平烟道沿炉宽方向的烟温偏差。
在锅炉的尾部竖井下集箱装有容量为5%的启动疏水旁路。
锅炉启动时利用此旁路进行疏水以达到加速过热器升温的目的。
此5%容量的小旁路可以满足机组冷热态启动的要求。
炉膛每角燃烧器由风箱风道、燃烧器护板、燃烬风室及水平摆动机构、空气风室、煤粉风室、油风室、挡板风箱、摆动机构及连杆、点火装置、风箱前软管等部件组成。
锅炉供热系统介绍
锅炉供热系统介绍锅炉供热系统是一种广泛应用于工业和民用建筑的热力设备，它能够通过燃烧燃料将水加热为高温热水或蒸汽，以满足生产和生活中的热能需求。
本文将对锅炉供热系统的组成、工作原理以及主要应用进行介绍。
一、锅炉供热系统的组成1. 锅炉：锅炉是锅炉供热系统的核心部件，它负责将燃料燃烧产生的热能传递给水，使水达到一定温度或压力。
根据不同的燃料和工作介质，锅炉可分为燃煤锅炉、燃气锅炉、油热锅炉等多种类型。
2. 燃料系统：燃料系统主要包括燃料储存、给燃烧器供料和燃料燃烧等部分。
燃料通过储存设备输送至锅炉，然后由燃烧器喷入炉膛进行燃烧，释放出大量的热能。
3. 水处理系统：水处理系统用于处理锅炉供水的水质，以防止水垢和腐蚀对锅炉产生不良影响。
常见的水处理方法包括软化水处理、除氧和给水补给系统等。
4. 循环系统：循环系统包括供水系统和回水系统，通过水泵将热水或蒸汽传送至需求热能的设备或建筑物，再经过换热器传递热量后回流至锅炉，循环再次进行。
5. 控制系统：控制系统用于对锅炉供热系统的运行进行监控和调节，以实现自动化控制。
其中包括温度传感器、压力传感器、节能控制装置等。
二、锅炉供热系统的工作原理锅炉供热系统的工作原理可以分为以下几个步骤：1. 燃料燃烧：当锅炉启动时，燃料被送往锅炉燃烧器进行燃烧。
通过调节燃烧器的进料量和风量，可以控制燃料的燃烧速度和热量释放量。
2. 热能传递：燃烧释放的热能将锅炉内的水加热，产生高温热水或蒸汽。
锅炉内配备有换热器，通过换热器将热能传递给水。
3. 水循环：由水泵提供动力，高温热水或蒸汽经过供水管道输送至使用设备或建筑物，完成热能的传递。
在送达目的地后，冷却的水经过回水管道返回锅炉进行再次加热。
4. 控制与保护：锅炉供热系统配备有各种传感器和控制装置，用于监测和调节温度、压力和其他参数。
当系统达到设定的工作状态或出现异常时，控制系统会自动进行调整或报警保护。
三、锅炉供热系统的应用锅炉供热系统广泛应用于工业和民用建筑领域，主要用于以下场合：1. 工业生产：锅炉供热系统可为工业生产提供稳定的热能，用于加热和蒸汽动力发电，如化工、纺织、造纸、食品加工等行业。
锅炉的构造及工作原理
锅炉的构造及工作原理
锅炉是一种用于产生蒸汽或热水的设备，常用于供暖、发电和工业生产等领域。
它的构造和工作原理主要包括以下几个方面：
1. 锅炉的构造：
锅炉主要由炉膛、燃烧系统（包括燃烧器和燃烧室）、水循
环系统（包括水箱、水管、水泵等）和控制系统等组成。
2. 锅炉的工作原理：
当燃料被点燃时，燃烧产生的热能会传导到锅炉炉膛。
同时，炉膛内的水会被加热并转化为蒸汽或热水。
蒸汽或热水通过水循环系统输送到需要的地方，并用于供暖、发电或其他工业用途。
在水循环系统中，水由水泵推动，经过加热后通过管道输送，然后再经过散热器散发热量。
在整个过程中，控制系统会监测和调节温度、压力等参数，确保锅炉的安全和稳定工作。
3. 锅炉的热效率：
锅炉的热效率是评价锅炉性能的重要指标。
它通常指的是锅
炉从燃料中转化为蒸汽或热水的热量的比例。
提高锅炉的热效率可以减少能源消耗和环境污染。
为了提高热效率，锅炉常采用多级烟气换热器、经济烟气锅炉和废气余热利用等技术。
4. 锅炉的安全性：
由于锅炉工作时会涉及高温和高压等因素，因此安全是锅炉
设计和运行的重要考虑因素。
锅炉通常配备安全阀、水位控制器、压力传感器等安全设备，并且要定期维护和检修，以确保其安全可靠运行。
总之，锅炉作为一种常见的热能转换装置，其构造和工作原理是通过燃烧产生的热能将水加热并转化为蒸汽或热水，然后通过输送系统提供给需要的地方。
锅炉的性能和安全性对于工业生产和生活供暖等方面具有重要影响。
锅炉及燃烧和辅助设备检查记录
锅炉及燃烧和辅助设备检查记录日期：2024年8月10日地点：***公司一、锅炉检查1.外观检查：确认锅炉外观无明显损坏或渗漏现象，保持清洁。
2.水位检查：检查锅炉水位计指示是否正常，如有异常及时调整水位或修理故障。
3.燃烧系统检查：检查燃烧系统的工作情况，包括火焰形状和燃烧情况是否正常。
4.烟气排放检查：测量烟气中的O2、CO、SO2等成分，确保燃烧效果符合环保要求。
5.管道检查：检查锅炉管道是否有漏损或腐蚀现象，必要时进行维修或更换。
二、燃烧设备检查1.燃烧器检查：检查燃烧器的喷嘴、风口、电极等是否正常，清洁并更换磨损部件。
2.煤粉输送系统检查：检查煤粉输送系统的输送带、输送管道等是否损坏，修理或更换损坏部件。
3.燃烧器调整：根据锅炉运行情况和燃料特性，合理调整燃烧器的气、煤比例和风量等参数。
4.点火系统检查：检查点火系统的电极、火花塞等是否正常，清洁并更换磨损部件。
三、辅助设备检查1.鼓风机检查：检查鼓风机的工作情况，包括风量、风温、噪音等是否正常。
2.烟气净化设备检查：检查烟气净化设备如除尘器、脱硫装置等是否正常运行。
3.水处理设备检查：检查水处理设备的工作情况，包括软水器、除氧器等是否正常运行。
4.总控系统检查：检查锅炉总控系统的工作情况，包括数据采集、设备控制等是否正常。
四、其他事项1.锅炉清洗：根据实际情况，定期对锅炉进行清洗，清除管道内的焦渣和沉积物。
2.备品备件储存：检查备品备件储存情况，确保关键部件的供应和更换。
以上为锅炉及燃烧和辅助设备检查记录，详细记录了对锅炉、燃烧设备和辅助设备进行的检查内容。
通过定期检查和维护，可以确保锅炉设备的正常运行，提高燃烧效率，并保证环保要求的达标。
同时，对备品备件的储存和更换也能及时应对设备故障，保障生产的顺利进行。
