箱涵顶进施工方案
箱涵顶进施工方案
箱涵顶进施工方案箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道。
其原理是在基坑内滑板上预制箱涵，采用油压千斤顶顶推箱涵，将箱涵从地下穿越。
二、工作基坑施工2.1工作坑工作坑施工前先进行基坑围护和在地面面布置降水井，再进行基坑开挖。
工作坑、滑板、后背施工顺序如图1所示。
2.1坑底地基处理为提高坑底地基的承载力，需对地基处理。
对坑底土体松软的情况下，在内适当深度内换入层，可采用回填粗沙、晒水夯实或采用深层搅拌桩加固土体。
2.2工作坑开挖在基坑围护和坑底加固完成后再进行基坑开挖，基坑开挖必须放坡开挖土方，确保边坡的稳定。
土石方堆放要远离基坑，防止因基坑周围土体超载增大围护结构变形而影响施工安全。
同时，基坑在施工过程中必须做到挖好排水沟，将基坑内的水汇集至积水井后再用潜水泵抽排至基坑外。
2.3滑板制作滑板为加锚梁的钢筋混凝土板，滑板厚20cm，锚梁横断面为50cm×50cm。
锚梁、滑板及后背梁同时浇注混凝土，连结成整体。
滑板靠铁路一侧延伸一段同标号、同厚度的混凝土过渡段。
滑板下铺10cm厚的碎石垫层，滑板上铺机油、滑石粉（3:7，厚3mm）作为润滑层，铺塑料底板作为隔离层。
滑板及工作坑详见图3、4.图1工作坑、滑板、后背工艺流程图删除了格式错误的段落和图表，将每段话做了小幅度的改写，以使其更清晰易懂。
本文介绍了箱涵预制的施工步骤及相关细节。
底板的施工步骤包括修整、夯实基坑底，铺碎石垫层并压实，绑扎钢筋及予埋钢板、导向墩，灌注混凝土，顶面干燥后，浇一层滑石粉浆并铺塑料底板隔离层。
滑板顶面沿顶进方向做成1%的仰坡，平整度不大于5mm/2m。
后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物，要有足够的强度、刚度和稳定性，充分利用地形地物，因地制宜的修建，达到安全可靠并便于拆除。
本工程后背由后背梁、后背桩、挡土板、后背土、锚梁组成。
后背梁为2.0m（高）×1.2m（宽）的C15号现浇钢筋混凝土梁，梁长13.2m梁内予埋20mm厚通长钢板；后背桩用工字钢桩。
箱涵顶进施工技术
一、箱涵顶进准备工作（一）作业条件（1）现场具备“三通一平”，满足施工方案设计要求。
（2）完成线路加固工作和既有线路监测的测点布置。
（3）完成作业范围内地上构筑物、地下管线调查，并进行改移或保护。
（4）工程降水达到设计要求二、工艺流程与施工技术要点（一）工艺流程现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制作→顶进设备安装→既有线加固→箱涵试顶进→吃土顶进→监控量测→箱体就位→拆除加固设施→拆除后背及顶进设备→工作坑恢复。
（二）箱涵顶进前检查工作（1）箱涵主体结构混凝土强度达到设计强度，防水层及保护层完成。
（2）地下水位已降至基底下500mm以下，并宜避开雨期施工，雨期施工必须做好防洪及防雨排水工作。
（3）后背施工、线路加固；顶进设备及施工机具。
（4）顶进设备液压系统安装及预顶试验。
（5）工作坑内与顶进无关人员、材料、物品及设施撤出现场。
（三）箱涵顶进启动（1）启动时，现场必须有主管施工技术人员专人统一指挥。
（2）液压千斤顶顶紧（0.1倍结构自重）后，应暂停加压，检查顶进设备、后背和各部位，无异常时可分级加压试顶。
（3）当顶力达到0.8倍结构自重箱涵未启动时，应立即停止顶进，采取措施解决后方可重新加压顶进。
（4）箱涵启动后，应立即检查后背、工作坑周围土体稳定情况，无异常后方可继续顶进。
（四）顶进挖土（1）可采取人工挖土或机械挖土。
每次开挖进尺0.4～0.8m。
挖土作业应三班连续，不得间断。
（2）两侧应欠挖50mm，钢刃脚切土顶进。
（3）列车通过时严禁继续挖土，人员应撤离。
（五）顶进作业（1）每次顶进应检查液压系统、顶柱安装和后背变化情况等。
（2）挖运土方与顶进作业循环交替进行。
（3）桥涵身每前进一顶程，应观测轴线和高程，发现偏差及时纠正。
（六）监控与检查（1）每天定时观测箱涵底板上设置观测标钉的高程。
对中边墙应测定竖向弯曲。
（2）定期观测箱涵裂缝及开展情况。
顶进箱涵安全施工方案
建立安全责任制： 明确各岗位的安 全责任，确保安 全责任落实到人
安全培训与教育 ：对员工进行安 全培训，提高安 全意识和技能
安全检查与整改 ：定期进行安全 检查，发现问题 及时整改，确保 施工安全
安全责任制落实
明确安全 责任：确 定各岗位 的安全职 责和权限
制定安全 规章制度： 建立健全 的安全管 理制度和 操作规程
检查施工记录：确保施工过 程中的各项记录齐全、准确
检查施工环境：确保施工环 境符合环保要求
检查施工人员：确保施工人 员具备相应的资质和技能
验收合格标准
顶进箱涵的 尺寸、位置、 标高符合设
计要求
箱涵结构完 整，无裂缝、 变形、渗漏 等质量问题
箱涵与地基、 土壤之间的 连接牢固， 无松动、滑
移等现象
箱涵内部的 排水设施、 通风设施等 设备齐全、 完好，能够
培训教育： 对员工进 行安全知 识和技能 的培训和 教育
监督检查： 定期对施 工现场进 行安全检 查和隐患 排查
奖惩制度： 对安全表 现优秀的 员工进行 奖励，对 违反安全 规定的员 工进行处 罚
应急救援： 建立应急 救援预案， 确保在发 生安全事 故时能够 迅速响应 和处理
安全考核与奖惩机制
考核标准：根据员工在施工过程中的表现和行为进行评分 奖惩措施：根据考核结果，对表现优秀的员工进行奖励，对表现不佳的员工进行处罚 考核周期：定期进行安全考核，确保员工始终保持良好的安全行为 奖惩公示：对考核结果和奖惩措施进行公示，以示公正和透明
应急演练与培训
定期组织应急 演练，提高员 工应对突发事
件的能力
培训员工掌握 应急救援技能， 确保在紧急情 况下能够迅速 采取有效措施
建立应急预案， 明确各部门职 责，确保快速
穿越省道箱涵顶进施工方案
穿越省道箱涵顶进施工方案一、前言省道箱涵顶进是指在建设或维护省道时，立交桥与箱涵之间的过渡部分，其施工方案涉及到施工安全、效率和质量等重要因素。
本文将就穿越省道箱涵顶进的施工方案进行探讨。
二、施工准备2.1 剖析设计图纸在进行施工前，需仔细剖析设计图纸，了解穿越省道箱涵顶进的具体要求，包括尺寸、坡度、材料、施工工艺等。
2.2 准备材料和设备根据设计要求，准备好所需的材料和设备，包括混凝土、钢筋、模板、振捣机等。
2.3 制定施工方案根据设计要求和现场实际情况，制定详细的施工方案，包括工序安排、人员分工、现场管理等。
三、施工步骤3.1 进场准备搭建施工现场围栏、设置施工标识，确保施工区域安全。
3.2 测量布线根据设计图纸，进行箱涵顶进位置的测量和布线，确定施工的具体范围。
3.3 挖掘箱涵顶进空间利用挖掘机等设备，在箱涵上方挖掘出顶进空间，注意保证挖掘的水平和垂直度。
3.4 安装模板支架根据设计要求，安装好顶进空间的模板支架，确保其稳固和垂直度。
3.5 浇筑混凝土在模板内部浇筑混凝土，同时用振捣机对混凝土进行振捣，确保混凝土的密实度和平整度。
3.6 拆除模板待混凝土充分凝固后，拆除模板，并进行表面修整、处理。
四、施工质量控制4.1 质量验收对穿越省道箱涵顶进的施工质量进行验收，包括混凝土的强度、平整度、坡度等方面。
4.2 安全监测施工期间需对施工现场进行安全监测，确保施工过程的安全性。
五、施工结束及验收5.1 清理整理施工结束后，对施工现场进行清理整理，恢复原状。
5.2 验收验收验收单位对穿越省道箱涵顶进的施工质量进行验收，确认无质量问题后方可结束。
六、结语通过本文的介绍，相信大家对穿越省道箱涵顶进的施工方案有了更清晰的认识。
在实际施工中，必须严格按照设计要求和施工方案执行，确保施工质量和安全性。

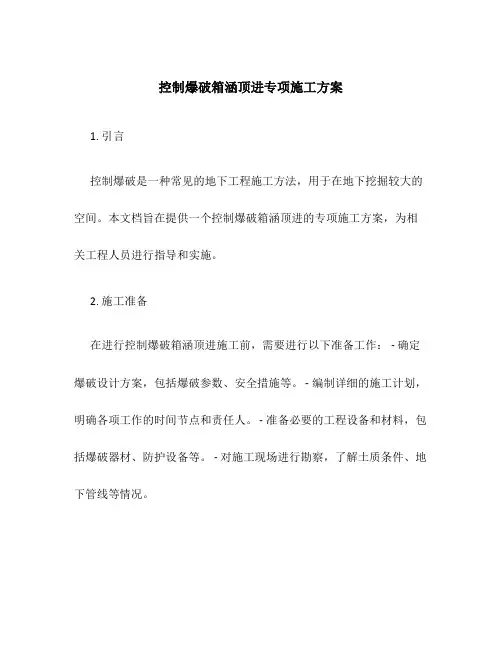

控制爆破箱涵顶进专项施工方案
控制爆破箱涵顶进专项施工方案1. 引言控制爆破是一种常见的地下工程施工方法，用于在地下挖掘较大的空间。
本文档旨在提供一个控制爆破箱涵顶进的专项施工方案，为相关工程人员进行指导和实施。
2. 施工准备在进行控制爆破箱涵顶进施工前，需要进行以下准备工作： - 确定爆破设计方案，包括爆破参数、安全措施等。
- 编制详细的施工计划，明确各项工作的时间节点和责任人。
- 准备必要的工程设备和材料，包括爆破器材、防护设备等。
- 对施工现场进行勘察，了解土质条件、地下管线等情况。
3.1 施工现场布置在施工现场进行必要的布置工作，包括搭建施工围挡、设置施工标志等。
同时，需要确保施工现场的环境整洁、通风良好。
3.2 安全措施在进行控制爆破施工前，必须制定严格的安全措施，包括以下方面：- 确定安全区域范围，确保无人在施工区域内。
- 设立警示标志，提醒人员注意安全。
- 给施工人员配备必要的防护设备，包括头盔、防护眼镜、防护服等。
3.3 爆破设计与准备根据箱涵的实际情况，制定爆破设计方案。
包括：- 确定爆破参数，如炸药量、药包距离等。
- 针对地下管线等障碍物制定相应的爆破措施，避免损坏。
根据设计方案，进行爆破施工。
具体步骤如下： - 安装爆破器材，包括定向钻机、爆孔架等。
- 钻孔，根据设计方案在箱涵顶部预设爆破孔。
- 充填炸药，将预先准备好的炸药装入爆破孔内，并进行密封。
-进行引爆，确保爆破顺利进行。
3.5 爆破后处理爆破后，需要进行相应的清理和处理工作。
包括：- 清理施工现场，清除爆破产生的碎石、碎土等。
- 检查箱涵结构，确保无损坏情况。
-进行必要的补强和加固工作，保证施工质量。
4. 安全注意事项在控制爆破箱涵顶进施工中，必须重视安全问题。
以下是一些注意事项： - 严格控制爆破参数，确保不会对周围环境和结构物造成损坏。
- 保持施工现场的良好通风，避免炸药残留导致的安全隐患。
- 施工人员必须配备专业的防护设备，并接受相关的安全培训。
箱涵顶进施工方案
目录一、工程概况2（一）概述 2 （二）工程地质条件 2 二、施工方案2（一）总体方案 3 （二）各项目的施工工艺及方法 4三、进度计划12四、施工安全控制措施13（一）人身安全13 （二）便梁支座14 （三）便梁养护14 （四）纵移便梁14 （五）箱涵顶进15 （六）线路防护15 （七）装卸便梁安全注意事项15 （八）凿除顶进箱涵前钻孔桩16 五、应急预案16（一）材料设备保障16 （二）人员保障16 （三）技术措施及抢修方案17箱涵顶进施工方案一、工程概况（一）概述本工程位于京沪铁路下K1298+026.4处，与即有京沪铁路夹角15。
11’17”，该工程由四孔箱形框架桥和一孔套涵组成，组合形式为4x9.3m+4.55m并列组成，桥长69.87m，分三段施工（甲段顶进施工，长度为43.53m；乙段、丙段现浇施工，长度分别为18 m和8.3m），工作坑在铁路南侧，箱涵编号从南京向上海方向依次为甲1、甲2、甲3、甲4、甲t。
先顶进上海方向套涵，然后顶进甲4箱涵，再顶进甲1箱涵，最后顶进中间两孔甲2、甲3箱涵。
本工程共需5孔D24便梁和3孔D16便梁，施工区域内京沪铁路上、下行线间距为4.85m，铁路线路为直线段，满足便梁架设要求。
（二）工程地质条件1、地基土构成与特征根据设计文件提供的现场勘测资料，各土层自上而下描述如下：①层填土,杂色，松散。
层厚0.6～1.6m。
②层粘土,软～硬状，含铁锈斑点,层厚4.4～5.2m, σ0＝180KPa。
③层粉质粘土,褐黄～灰色，软塑状,中等压缩性, 层厚7.2～8.0m,σ0＝110KPa。
④1层粉土,灰绿～褐黄色，硬塑状,夹少量粉性土, 中等压缩性,σ0＝200KPa。
④夹层粉土, 褐黄～草黄色，饱和,稍～中密,夹粘性土,呈透镜体状,σ0＝100Kpa④2 层粘土, 褐灰～灰色，软塑状,夹少量粉性土,中等压缩性,厚度2.1～3.7m左右,σ0＝100KPa④3 层粘土, 暗绿～灰褐,软～硬塑状, 中等压缩性,σ0＝190KPa。
箱涵顶进施工技术方案
箱涵顶进施工技术方案顶进箱涵采用便梁、挖孔桩基础对既有线进行加固后架空的顶进方案；后背墙采用钢筋混凝土浇筑；预制涵体采用定型整体钢模，砼在拌合站搅拌，用吊车配合人工灌注入模。
顶进施工中，采用8根挖孔桩作支点，2根跨度为Lp—26米的工字型钢便梁作纵横梁，架空既有线进行顶进施工作业；挖孔桩及涵身顶进施工前需对施工地段的无缝线路进行应力放散（应力放散施工方案、申请计划，由义煤运输线工务段提供），施工期间需申请既有线慢行。
具体施工分四阶段施工及顶进施工前准备阶段、箱体预制阶段、顶进施工阶段和附属工程施工阶段。
（一）、顶进施工前准备阶段1、现场调查组织有关技术人员全面熟悉核对设计文件,充分了解设计意图,核对地形及地质资料，复核中线、高程及流水面标高。
组织重点调查既有线路通信、信号、电缆的走向,对有可能影响施工的地下电缆报请有关部门排除,施工前不能排除的制定切实有效的保护措施。
2、方案报批施工前将编制的加固方案，报请相关铁路工务段、监理单位及建设单位审批。
3、测量试验准备项目部相关技术部门做好现场测量放线，试验室确定C40砼配合比并上报总监办批准。
4、修建临时工程利用现有乡村道路向箱涵施工位置修建临时施工道路，确保材料进场以及为砼、土方运输做好准备。
根据涵洞施工现场具体情况安装发电机，保证施工用电。
（二）、箱体预制阶段施工1、开挖工作坑1.1、根据设计和现场条件，选择工作坑位置。
工作坑顶进端及侧边、后背端边坡均采用1:1，顶进端坑顶距既有线中心保持一定安全距离。
1.2、工作坑平面尺寸按以下原则确定。
长度＝前端空顶长度＋顶进框构长＋顶镐长度＋后背梁厚度＋后背厚度宽度＝顶进框构全宽＋两侧工作面宽度＋两侧集水井和排水沟宽度。
1.3、工作坑四周挖排水沟和一定数量的积水槽，做好及时排水工作。
1.4、工作抗开挖好后，应检查承载力是否满足顶进涵的要求，若土质松软，或基本承载力小于150Kpa，应用级配砂石夯实以防不均匀下沉，底面还应结合滑板制造，做成沿顶进方向头高尾低的仰坡，以便在顶进出现“扎头”时调整到预期位置。
箱涵顶进施工及方案
目录一、工程概况2（一）概述 2 （二）工程地质条件 2 二、施工方案2（一）总体方案 3 （二）各项目的施工工艺及方法 4三、进度计划12四、施工安全控制措施13（一）人身安全13 （二）便梁支座14 （三）便梁养护14 （四）纵移便梁14 （五）箱涵顶进15 （六）线路防护15 （七）装卸便梁安全注意事项15 （八）凿除顶进箱涵前钻孔桩16 五、应急预案16（一）材料设备保障16 （二）人员保障16 （三）技术措施及抢修方案17箱涵顶进施工方案一、工程概况（一）概述本工程位于京沪铁路下K1298+026.4处，与即有京沪铁路夹角15。
11’17”，该工程由四孔箱形框架桥和一孔套涵组成，组合形式为4x9.3m+4.55m并列组成，桥长69.87m，分三段施工（甲段顶进施工，长度为43.53m；乙段、丙段现浇施工，长度分别为18 m和8.3m），工作坑在铁路南侧，箱涵编号从南京向上海方向依次为甲1、甲2、甲3、甲4、甲t。
先顶进上海方向套涵，然后顶进甲4箱涵，再顶进甲1箱涵，最后顶进中间两孔甲2、甲3箱涵。
本工程共需5孔D24便梁和3孔D16便梁，施工区域内京沪铁路上、下行线间距为4.85m，铁路线路为直线段，满足便梁架设要求。
（二）工程地质条件1、地基土构成与特征根据设计文件提供的现场勘测资料，各土层自上而下描述如下：①层填土,杂色，松散。
层厚0.6～1.6m。
②层粘土,软～硬状，含铁锈斑点,层厚4.4～5.2m, σ0＝180KPa。
③层粉质粘土,褐黄～灰色，软塑状,中等压缩性, 层厚7.2～8.0m,σ0＝110KPa。
④1层粉土,灰绿～褐黄色，硬塑状,夹少量粉性土, 中等压缩性,σ0＝200KPa。
④夹层粉土, 褐黄～草黄色，饱和,稍～中密,夹粘性土,呈透镜体状,σ0＝100Kpa④2 层粘土, 褐灰～灰色，软塑状,夹少量粉性土,中等压缩性,厚度2.1～3.7m左右,σ0＝100KPa④3 层粘土, 暗绿～灰褐,软～硬塑状, 中等压缩性,σ0＝190KPa。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道，其原理是在基坑内滑板上预制箱涵，采用油压千斤顶顶推箱涵，将箱涵从地下穿越。
基坑围护及开挖→滑板制作→箱涵浇注→顶进后靠施工及千斤顶安装二、工作基坑施工2.1工作坑工作坑施工前先进行基坑围护和在地面面布置降水井，再进行基坑开挖。
工作坑、滑板、后背施工顺序如图1所示。
图1 工作坑、滑板、后背工艺流程图2.1坑底地基处理为提高坑底地基的承载力，需对地基处理。
对坑底土体松软的情况下，在内适当深度内换入层，可采用回填粗沙、晒水夯实或采用深层搅拌桩加固土体。
2.2工作坑开挖在基坑围护和坑底加固完成后再进行基坑开挖，基坑开挖必须放坡开挖土方，确保边坡的稳定。
土石方堆放要远离基坑，防止因基坑周围土体超载增大围护结构变形而影响施工安全。
同时，基坑在施工过程中必须做到挖好排水沟，将基坑内的水汇集至积水井后再用潜水泵抽排至基坑外。
2.3 滑板制作滑板为加锚梁的钢筋砼（C15）板，滑板厚20cm，锚梁横断面为50cm×50cm。
锚梁、滑板及后背梁同时浇注混凝土，连结成整体。
滑板靠铁路一侧延伸一段同标号、同厚度的混凝土过渡段。
滑板下铺10cm厚的碎石垫层，滑板上铺机油、滑石粉（3:7，厚3mm）作为润滑层，铺塑料底板作为隔离层。
滑板及工作坑详图3 滑板及工作坑平面图图4 滑板及工作坑1─1断面图底板的施工步骤为：1、修整、夯实基坑底，如坑底地基承载力不足，拟采取基底换填等加固措施；2、铺碎石垫层并压实；3、绑扎后背梁、锚梁、滑板钢筋及予埋钢板、导向墩；4、灌注混凝土；5、顶面干燥后，浇一层3mm厚的滑石粉浆（机油:滑石粉=3:7）6、铺塑料底板隔离层。
滑板顶面沿顶进方向做成1%的仰坡，滑板顶面平整度不大于5mm/2m。
2.4 后背修筑后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物，要有足够的强度、刚度和稳定性，充分利用地形地物，因地制宜的修建，达到安全可靠并便于拆除。
本工程后背由后背梁、后背桩、挡土板、后背土、锚梁组成。
后背梁为2.0m （高）×1.2m（宽）的C15号现浇钢筋混凝土梁，梁长13.2m梁内予埋20mm 厚通长钢板；后背桩用工字钢桩。
工作坑利用原状土作后背土，不再重新填土，挖工作坑坑土时不能扰动后背土；工作坑后背需填土，后背填土至设计标高，用图解法求出破裂面，在滑动范围内填土。
挡土板用3cm厚木板设置于后背桩后。
锚桩用钢轨锚桩，间距1m，距后背桩20m，锚桩深度及拉锚钢筋经受力计算后确定。
后背桩与锚桩用打桩锤打入土中。
后背修筑时后背梁与顶进方向垂直。
2.5布置导向墩在箱身两侧用0.7米长的50kg/m钢轨每隔0.3米布置1根，钢轨埋入滑板内。
2.6润滑隔离层为保证箱涵能在滑板上顺利起动和向前滑行，必须在滑板顶面做一层润滑层，并在其上覆盖一层隔离层，起到顶进施工中的减摩作用。
润滑层采用铺机油、滑石粉调制而成（3:7，厚3mm），首先在滑板顶面涂机油3mm，最后晒滑石粉；隔离层采用油毛毡。
三、箱涵预制箱涵可采用单节浇注或分节浇注。
箱涵是在工作坑滑板润滑隔离层上进行预制。
首先要进行测量放线，使箱身中心线、工作坑底板中心线和顶进桥位的中心线三者均在一直线上。
箱身预制的施工程序是：安设底板模→绑扎底板钢筋→灌注底板混凝土养护→安内模绑扎侧墙及顶钢筋→安外模→灌注侧墙及顶板混凝土→养护箱身防水层施作模板采用P3015钢模板。
内模支撑采用型钢排架，如图5所示，斜撑、横撑、立柱用I12工字钢，纵向间距1.5m，边墙立档与顶梁用I14槽钢，纵向间距1.5m，立柱横向间距1.5m，横撑竖向间距2m，横撑、斜撑与立柱间用螺栓连合，立柱在纵向用L125×80角钢焊接牢固。
为避免浇筑侧墙混凝土的施工缝，边墙外模用插模法：将工字钢的下端利用底板侧面的预埋螺栓固定，上端用钢筋拉杆对拉，在两工字钢之间插入外模，随着混凝土的逐渐浇筑上升外模亦不断接高，如图5所示。
插模施工模板缝垫湿水泥袋三层，以制止漏浆，因墙体较厚，操作人员须加强振捣，避免漏振。
混凝土采用合理的级配和较低的水灰比。
拆模后马上遮盖并勤洒水，加强养护。
箱身前端2m范围内的外模，向外加宽1cm，以减小顶进阻力。
321451─横撑；2─立木；3─工字钢；4─钢模；5─φ16螺栓图5 箱梁立插模法示意图箱涵是大体积混凝土浇注，因此在施工镍钢过程中要严格控制水化热，浇注过程中要随时监控混凝土温度和温差，采取有效措施控制降低水化热和控制温差，以防止因温差产生的内应力引起的裂缝。
地基基础规范中规定的容许误差四、防水层的施工按设计要求施作防水层。
五、顶进设备顶进设备由液压系统和顶力传递设备组成。
其中液压系统由千斤顶、高压油泵、液压回路、电气集中控制台组成，顶力传递设备包括顶铁、顶柱、横梁等将千斤顶的顶力传递给后背。
顶铁和顶柱经过多次使用后，两端支承面会出现坑洼不平，如继续使用，受力后其纵向会弯曲变形，严重时会崩起飞出，危及安全，故应及时检查修整。
安放时，顶柱顶铁的方向应与顶力轴线方向一致，支承面要密贴。
顶进时如发现有变形（如拱起、弯曲），要立即停止顶进，进行调整，做到平、顺、直，并与横图6 千斤顶及传力设备布置示意图图7 顶铁端面图50kg/m旧钢轨10cm厚钢板六、箱涵顶进6.1试顶进试顶工作以顶动箱身为止，试顶时做到：1、在各有关部位及观测点均有专人负责，随时注意变化情况；2、开泵后每当油压升高5～10Mpa时须停泵观察，发现异状，及时处理；3、当千斤顶活塞开始伸出，顶柱（顶铁）压紧后应立即停顶，经检查各部情况无异常现象可再开泵，直至箱身起动。
6.2顶进6.2.1施工准备顶进前施工准备包括以下5个方面：1、箱身混凝土必须达到设计强度。
2、线路加固情况，后背及顶进设备情况。
3、现场照明、液压系统安装及试验情况。
4、观测记录人员的组织和仪器装置。
上述准备工作经检查均合格无误后，再经过试顶验证。
试顶是检查顶进设备、后背及箱身受力后有无异状，并使箱身与工作坑底板分离，当试顶后经检查一切均属正常，方可进行正式顶进作业。
6.2.2顶进程序顶进即是开动高压油泵，使千斤顶受液压力而产生顶力，推动箱身前进，每镐的顶程为600mm。
箱身前进后使千斤顶的活塞恢复原位，在空档处填放顶铁（或顶柱），以待下次开镐，如此循环往复，直至箱身就位。
箱身在工作坑底板上移动时，顶进程序如图8-1所示。
图8-1 顶进程序框图当箱身与路基接触后，增加挖运土工序。
其程序如下图8-2所示。
图8-2 顶进程序框图1、挖土：顶涵内挖土用人工挖土，提升采用汽车吊提升至地面。
每次开挖一个顶程的土方，立即顶进箱身，使箱身紧切开挖面，开挖面坡度为1:0.66，过开挖面预留10cm的土层，比箱身外轮廓小10cm，底面高于箱身底面10cm。
为保证路基稳定及方便开挖作业，在箱体中部前端设一中平台，如图9-12所示，纵梁长5m，吊杆与立柱在两侧与中间设一根，横梁、立柱、吊杆与箱涵预埋钢板焊接。
2、安放顶铁（顶柱）：按顶进长度随时更换或填补不同规格的顶铁或顶柱，安放顶铁或顶柱必须保持与顶板轴线顺直一致，与横梁垂直，每行顶铁和顶柱要与千斤顶成一直线，为保证顶柱受压稳定，每隔8m设一道固定横梁，横梁与顶柱间用螺栓连结牢固，顶进前将不同规格尺寸顶铁、顶柱进行排列组合，根据每次顶程填补或更换，安装顶柱和横梁采用汽车吊车作业。
顶进涵顶进最终容许误差：中线误差不得大于20cm，高程误差不大于顶程的1%，偏高不得超过15cm，偏低不得超过20cm。
6.2.3箱涵顶进纠偏6.2.3.1箱身方向偏差调整（1）箱身在空顶阶段发生方向偏差时，利用方向墩设专人加换左右两侧与方向墩间的滚楔铁板；也可在边墙外侧设一台200t的千斤顶校正空顶阶段的方向。
（2）用增减一侧千斤顶的顶力：即开或关一侧千斤顶阀门，增加或减少千斤顶顶力数。
（3）用轮流开动两边高压油泵调整：如向左偏就开左侧高压油泵，向右偏就开右侧高压油泵。
（4）用后背顶铁（柱）调整：在加换顶铁时，根据偏差将一侧顶铁楔紧，另一侧顶铁楔松或留间隙，调整时摸索掌握规律性，注意箱身受力不均时产生的变化状况。
（5）前端左右两侧刃脚前，可在一侧超挖，另一侧少挖土或不挖来调整方向。
（6）在箱身前端加横向支撑来调整。
支撑一端支在边墙上，另一端支在开挖面上，顶进时迫使向被顶一侧调整。
6.2.3.2箱身“扎头”纠正：（1）在箱身前端基底换填20～30cm厚的卵石、碎石、混凝土碎块加固地基，增加承载力，籍以纠正“扎头”。
（2）在涵身前端加木支撑，支撑顶在涵顶两侧。
经过几次顶换，“扎头”可以得到纠正。
3、箱身“抬头”纠正：可在底板前适当超挖。
七、施工测量顶进箱涵的施工要点是做好测量观测工作，随时纠正顶进方向和高程。
在离后背一定距离的顶进后方设两个纵向观测站掌握箱身顶进的方向和高程，在后背一侧设置一横向观测站掌握后背变形情况。
纵向观测站设经纬仪及水平仪各一台，在箱身顶板四个角上，各用环氧树脂粘贴水平及方向标尺一根。
横向观测站设经纬仪一台，在后背梁两端设立标尺。
施工过程要经常核对水准基点和标尺的位置并及时校正。
八、施工安全1、按批准的要点计划进行施工时，按规定设防护，未设防护严禁施工。
2、箱身顶入路基后，24小时连续顶进，不得中途停止。
3、顶进时，基底不得有水，降水效果达到要求后（即地下水位低于基底面0.5米）方可施工。
4、吊轨与车轨之间不得掉落导电物体，防止导电引起既有信号异常。
5、严格做到机械设备发生故障时不挖土；较长时间不顶进时不挖土；交接班前不挖土。
6、经常观察后背情况并做好记录，发现异常立即停止顶进。
7、观察箱体在顶进中的异常情况，如发现裂缝立即停止顶进，制定处理方案。
8、顶进时观察顶柱受力情况，防止崩出伤人，顶进时顶柱和后背上不准站人。
九、质量保证措施1、顶进设备中的千斤顶、高压油泵的压力表在使用前必须进行校检。
2、工作坑滑板制做前做好地基承载力试验工作，确保地基承载力满足设计要求。
3、正式顶进前必须试顶，经试顶检查顶进设备与后背一切正常，方可正式顶进。
4、顶进施工中每个工作班必须有测量人员对后背与顶进涵进行观测，对随时出现的箱体偏差进行纠偏。
5、工作坑滑板制做前做好地基承载力试验工作，确保地基承载力满足设计要求。
6、顶进涵在预制时须加强养护，在顶进前或顶进中发现箱身有环向裂缝时，此箱涵已不能使用，必须停止顶进作业。
