化学气相沉积法制备氧化锌纳米结构的研究进展

合集下载

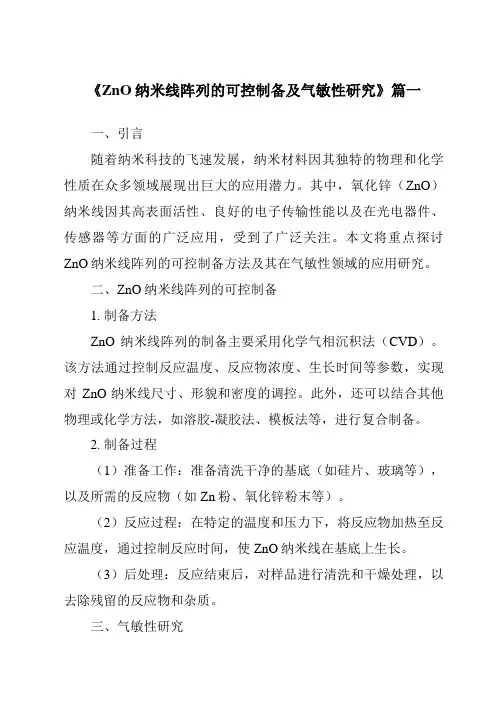

《ZnO纳米线阵列的可控制备及气敏性研究》范文

《ZnO纳米线阵列的可控制备及气敏性研究》范文

《ZnO纳米线阵列的可控制备及气敏性研究》篇一一、引言随着纳米科技的飞速发展,纳米材料因其独特的物理和化学性质在众多领域展现出巨大的应用潜力。

其中,氧化锌(ZnO)纳米线因其高表面活性、良好的电子传输性能以及在光电器件、传感器等方面的广泛应用,受到了广泛关注。

本文将重点探讨ZnO纳米线阵列的可控制备方法及其在气敏性领域的应用研究。

二、ZnO纳米线阵列的可控制备1. 制备方法ZnO纳米线阵列的制备主要采用化学气相沉积法(CVD)。

该方法通过控制反应温度、反应物浓度、生长时间等参数,实现对ZnO纳米线尺寸、形貌和密度的调控。

此外,还可以结合其他物理或化学方法,如溶胶-凝胶法、模板法等,进行复合制备。

2. 制备过程(1)准备工作:准备清洗干净的基底(如硅片、玻璃等),以及所需的反应物(如Zn粉、氧化锌粉末等)。

(2)反应过程:在特定的温度和压力下,将反应物加热至反应温度,通过控制反应时间,使ZnO纳米线在基底上生长。

(3)后处理:反应结束后,对样品进行清洗和干燥处理,以去除残留的反应物和杂质。

三、气敏性研究1. 气敏性原理ZnO纳米线具有较高的表面活性,能够与气体分子发生相互作用,导致其电阻发生变化。

这种变化与气体分子的种类、浓度以及温度等因素有关,从而实现对气体的检测和识别。

2. 实验方法(1)气敏性能测试:通过将ZnO纳米线阵列置于不同浓度的目标气体中,测量其电阻变化,分析其气敏性能。

(2)对比实验:选择其他类型的ZnO纳米材料或传统传感器进行对比实验,以评估ZnO纳米线阵列的优越性。

3. 实验结果与分析(1)结果展示:通过实验测得ZnO纳米线阵列在不同浓度目标气体下的电阻变化曲线。

(2)结果分析:分析ZnO纳米线阵列的气敏性能与气体浓度、温度等因素的关系,探讨其气敏机理。

同时,与对比实验结果进行比较,分析ZnO纳米线阵列的优越性。

四、结论本文研究了ZnO纳米线阵列的可控制备方法及其在气敏性领域的应用。

气相沉积法制备Co掺杂ZnO纳米线的磁学性能研究

气相沉积法制备Co掺杂ZnO纳米线的磁学性能研究
方案 :
电、光 电、气敏等性质 ,主要应用 于发光元件 、光波 导
器、场 发射 显示器 、表面声波元 件 以及低压压 敏 电阻器 等【 】 目前在 Z O 中掺杂入 C 。 . 4 n o离子形 成的 Z O 基 n
D s MS 材料 逐渐 引起人们 的研究兴趣 。 o离子替代 Z O C n

关于 Z O掺 C n o薄膜方面 的报 道 比较 多。 有些实 际工作 已经 获 得 了 室 温 铁 磁 性 (ro o m t eaue e rt mp r
f rma nt m ( T M ) 的 Z 】 oO, 是 关 于 R F e o g e s R F ) n. x 但 r i T M
维普资讯
多永 正 等 :气 相 沉积 法制 备 C o掺 杂 Z O 纳米 线 的磁学 性 能研究 n
气相沉积 法制备 C o掺 杂 Z O纳米线 的磁 学性 能研 究宰 n
多永正 ,常永 勤,郭佳林 ,龙 毅 ,强文江
( 北京科 技大学 材料科学与工程 学院材 料学系 ,北 京 lo 8 ) oo 3
D s Ms )由于可 以同时利 用 电子 的 电荷属 性和 自旋 属性 而具有优 异 的磁 、磁光 、磁 电等性 能 ,已经成 为 自旋 电 子器件 的支撑材料 ,它在高密度 非易 失性存 储器 、磁感 应器 、光 隔离器 、半 导体集 成 电路 、半导体激光器 和 自 旋量子计算 机等领域都有很广泛 的应 用前景 【 】 】。 . 2
的起 因说 法 并 不 一 致 ,Y n 1 用 磁 控溅 射 法 制 备 了 it等 6 Z 1 薄膜 ,在室温 条件下观 察到 了明显的磁滞 回 n. O o 线 ,他 们认为 R F 性 能起 因于 Z hC c TM n oO这种 结构 。 B lhzt等 用硅胶. eg ai] T 凝胶 法制备 了 c o掺杂 Z O 薄膜 , n 磁性测量 的结果证实 了 R F 的存在 , TM 进一步 的实验表

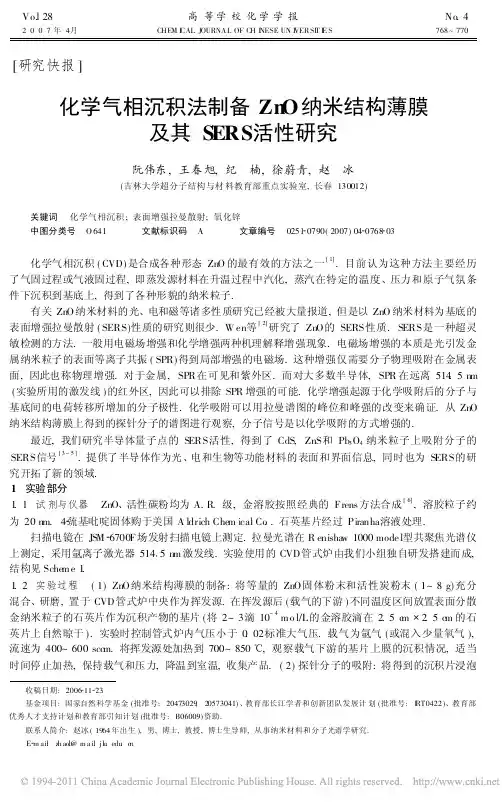

化学气相沉积法制备ZnO纳米结构薄膜及其SERS活性研究

化学气相沉积法制备ZnO纳米结构薄膜及其SERS活性研究

Vo.l28高等学校化学学报No.4 2007年4月 CHEM I CAL J OURNAL OF CH I NESE UN I VERSI T I E S 768~770[研究快报]化学气相沉积法制备Zn O纳米结构薄膜及其S ERS活性研究阮伟东,王春旭,纪 楠,徐蔚青,赵 冰(吉林大学超分子结构与材料教育部重点实验室,长春130012)关键词 化学气相沉积;表面增强拉曼散射;氧化锌中图分类号 O641 文献标识码 A 文章编号 0251 0790(2007)04 0768 03化学气相沉积(CVD)是合成各种形态ZnO的最有效的方法之一[1].目前认为这种方法主要经历了气固过程或气液固过程,即蒸发源材料在升温过程中汽化,蒸汽在特定的温度、压力和原子气氛条件下沉积到基底上,得到了各种形貌的纳米粒子.有关ZnO纳米材料的光、电和磁等诸多性质研究已经被大量报道,但是以ZnO纳米材料为基底的表面增强拉曼散射(SERS)性质的研究则很少.W en等[2]研究了ZnO的SERS性质.SERS是一种超灵敏检测的方法.一般用电磁场增强和化学增强两种机理解释增强现象.电磁场增强的本质是光引发金属纳米粒子的表面等离子共振(SPR)得到局部增强的电磁场.这种增强仅需要分子物理吸附在金属表面,因此也称物理增强.对于金属,SPR在可见和紫外区.而对大多数半导体,SPR在远离514.5nm (实验所用的激发线)的红外区,因此可以排除SPR增强的可能.化学增强起源于化学吸附后的分子与基底间的电荷转移所增加的分子极性.化学吸附可以用拉曼谱图的峰位和峰强的改变来确证.从ZnO 纳米结构薄膜上得到的探针分子的谱图进行观察,分子信号是以化学吸附的方式增强的.最近,我们研究半导体量子点的SERS活性,得到了CdS,ZnS和Pb3O4纳米粒子上吸附分子的SERS信号[3~5].提供了半导体作为光、电和生物等功能材料的表面和界面信息,同时也为SERS的研究开拓了新的领域.1 实验部分1.1 试剂与仪器 ZnO、活性碳粉均为A.R.级,金溶胶按照经典的Frens方法合成[6],溶胶粒子约为20nm.4 巯基吡啶固体购于美国A ldrich Che m ical Co..石英基片经过Piranha溶液处理.扫描电镜在JSM 6700F场发射扫描电镜上测定.拉曼光谱在R enisha w1000mode l型共聚焦光谱仪上测定,采用氩离子激光器514 5nm激发线.实验使用的CVD管式炉由我们小组独自研发搭建而成,结构见Sche m e1.1.2 实验过程 (1)ZnO纳米结构薄膜的制备:将等量的ZnO固体粉末和活性炭粉末(1~8g)充分混合、研磨,置于CVD管式炉中央作为挥发源.在挥发源后(载气的下游)不同温度区间放置表面分散金纳米粒子的石英片作为沉积产物的基片(将2~3滴10-4m o l/L的金溶胶滴在2.5c m 2.5c m的石英片上自然晾干).实验时控制管式炉内气压小于0.02标准大气压.载气为氩气(或混入少量氧气),流速为400~600scc m.将挥发源处加热到700~850,观察载气下游的基片上膜的沉积情况,适当时间停止加热,保持载气和压力,降温到室温,收集产品.(2)探针分子的吸附:将得到的沉积片浸泡收稿日期:2006 11 23.基金项目:国家自然科学基金(批准号:20473029,20573041)、教育部长江学者和创新团队发展计划(批准号:I RT0422)、教育部优秀人才支持计划和教育部引知计划(批准号:B06009)资助.联系人简介:赵冰(1964年出生),男,博士,教授,博士生导师,从事纳米材料和分子光谱学研究.E m ai:l z h aob@m ai.l jl .c nSch e m e 1 Sch e m atic d iagra m of th e experi m ental apparatu s for the grow th of oxi d es nanostru cturesby the solid vapour phase process在10-3m o l/L 的4 巯基吡啶水溶液中10m i n ,取出,水洗后晾干,用于SERS 测量.2 结果与讨论2.1 沉积膜的电镜分析 图1为所合成的ZnO 纳米线薄膜的SE M 照片.由图1可见,纳米线根部较粗,向上渐细至针尖状,平均截面直径为100nm,长十几微米.F i g .1 SE M i m age s of large sca le m orphol ogy of z i n c oxi d e nano w ires(A )and h igh magn ificati on view(B)图2给出了表面粗糙ZnO 纳米立方体的SE M 照片.由图2可以看出,这种膜结晶不充分,存在大量的缺陷态.形成这种结构的主要原因是气相沉积体系温度梯度大,原子气氛可能经历了骤冷过程,凝华速度快,结晶不充分.Fig .2 SEM i mages of l arge sca l e morpho l ogy of su rface rough z i nc ox i de nanocub es(A )and h igh m agn ificati on view(B)Fig .3 SEM i m ages of l arge scale morphology of z i nc ox i de nanorods(A)and high m agn if i cation view(B )在较少量的挥发源存在和较高的温度区间内,由于原子气氛稀薄,并且在凝结和气化过程中同时存在,缓慢动力学过程可以保证充分的结晶,得到形貌良好、c 轴择优生长的ZnO 纳米柱.图3给出了769 N o .4 阮伟东等:化学气相沉积法制备Zn O 纳米结构薄膜及其SERS 活性研究这种条件下得到的纳米柱膜的SE M 照片.2.2 ZnO 纳米结构薄膜的SERS 活性 SERS 是一种具有广泛应用前景的分析检测手段,SERS 活性基F ig .4 SER S s p ectra of 4 m ercaptopyr i d i n e ad sorbed on Z nO nanocrystal aggregates (a ),Z nO n ano w ires(b )and nor m al Ra m an spectra of bu lk 4 M py po wd er(c )底制备和开发是SERS 研究的重要领域之一[7,8].图4是以所制备的ZnO 纳米结构薄膜为基底,用4巯基吡啶作为探针分子得到的SERS 谱图(图4谱线a 和b )和4 巯基吡啶固体粉末的拉曼光谱(图4谱线c ).谱图的指认可以参考文献[4].吸附后探针分子的1106c m -1峰比其固体粉末的拉曼谱峰显著地增强.它对应于C !S 键伸缩振动耦合的环呼吸模式(X sensiti v e),说明了4 巯基吡啶是以S 原子吸附的.因此,化学增强机理应该是这种增强的合理解释.应该指出,实验中虽然使用了金溶胶滴膜来催化ZnO 的沉积,但是这种滴膜在我们的实验条件下不能得到探针分子的SERS 信号.另外,ZnO 沉积膜厚度是几十微米,金溶胶不能露在表面,所以它对ZnO 纳米结构薄膜的SERS 活性研究的影响可以忽略.图4谱线a 是在表面粗糙的ZnO 纳米立方体上得到的SERS 信号,它在1022c m-1处的信号强度要比在ZnO 纳米线上得到的信号强度(图4谱线b )高一倍.但是1592c m -1附近的峰强几乎一致.在图3所示的结构中没有得到SERS 信号.这种由不同结构导致的不同的增强能力的原因还不清楚,这里仅给出了实验结果.初步推断可能是由于不同的纳米结构中存在不同的缺陷态,化学吸附情况和电荷转移能力不同所致.参 考 文 献[1] W ang Z .L ..J .Phys .C ondens .M atter[J ],2004,16:829!858[2] W en H.,H e T .J .,Xu C.,et al ..M olecu lar Phys i cs [J],1996,88:281!290[3] W ang Y .F .,Sun Z .H.,H u H.L.,et a l ..J .Ra m an Sp ectros c .[J],2007,38(1):34!38[4] W ang Y .F .,Sun Z .H.,W ang Y .X .,e t al ..Spectroch i m i ca Act a ,Part A[J],2006,do:i 10.1016/.j s aa .2006.06.008[5] W ang Yun x i n ,W ang Yan fe,i Gao Y e ,e t al ..Che m.Res .C hinese Un i versiti es[J],2006,22(3):388!389[6] Fren s G..Nature[J],1973,241:20!22[7] G U Ren Ao(顾仁敖),SHEN X i ao Y i ng(沈晓英),LI U Guo Kun(刘国坤),et a l ..Che m.J .Ch i neseUn ivers iti es(高等学校化学学报)[J],2005,26(8):1537!1540[8] CU I Yan(崔颜),GU Ren Ao(顾仁敖).Che m.J .Ch i neseU n i vers ities(高等学校化学学报)[J],2005,26(11):2090!2092Preparati on of Z i nc Oxi de Nanostructure Thi n Fil m s via Che m icalVapour D eposition and Its S ERS A ctivity R esearchRUAN W ei Dong ,WANG Chun Xu ,JI Nan,XU W e i Q ing ,Z HAO B i n g *(K e y Lab for Sup ramo lecular S t ruct ure and M a terials of M inistry of Education ,J ilin Un i vers it y,Changchun 130012,China)Abst ract Z i n c ox ide nanostruct u re th i n fil m s w ere prepared on quartz slides via che m ical vapour deposition (CVD).Various nanostr uctures such as nanorod ,nano w ires and surface rough nanocubes ,could be obtained under carefully tuning experi m ental cond itions .The surface enhanced Ra m an scatteri n g (SERS)character o f t h ese fil m s w as i n vesti g ated by using 4 m ercaptopyridine(4 M PY)as the prob i n g mo lecule .K eywords Che m ical vapour deposition ;Surface enhanced Ra m an scatteri n g ;Zi n c ox ide(Ed .:S ,I)770高等学校化学学报 V o.l 28。

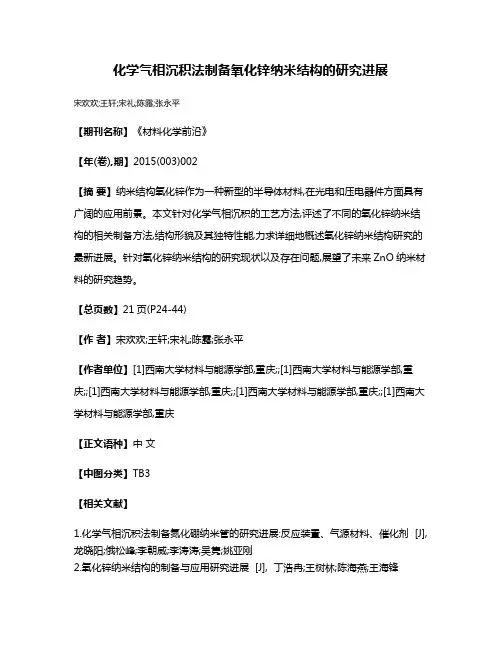

化学气相沉积法制备氧化锌纳米结构的研究进展

化学气相沉积法制备氧化锌纳米结构的研究进展

化学气相沉积法制备氧化锌纳米结构的研究进展
宋欢欢;王轩;宋礼;陈露;张永平
【期刊名称】《材料化学前沿》
【年(卷),期】2015(003)002
【摘要】纳米结构氧化锌作为一种新型的半导体材料,在光电和压电器件方面具有广阔的应用前景。

本文针对化学气相沉积的工艺方法,评述了不同的氧化锌纳米结构的相关制备方法,结构形貌及其独特性能,力求详细地概述氧化锌纳米结构研究的最新进展。

针对氧化锌纳米结构的研究现状以及存在问题,展望了未来ZnO纳米材料的研究趋势。

【总页数】21页(P24-44)
【作者】宋欢欢;王轩;宋礼;陈露;张永平
【作者单位】[1]西南大学材料与能源学部,重庆;;[1]西南大学材料与能源学部,重庆;;[1]西南大学材料与能源学部,重庆;;[1]西南大学材料与能源学部,重庆;;[1]西南大学材料与能源学部,重庆
【正文语种】中文
【中图分类】TB3
【相关文献】
1.化学气相沉积法制备氮化硼纳米管的研究进展:反应装置、气源材料、催化剂 [J], 龙晓阳;俄松峰;李朝威;李涛涛;吴隽;姚亚刚
2.氧化锌纳米结构的制备与应用研究进展 [J], 丁浩冉;王树林;陈海燕;王海锋
3.氧化锌纳米结构的制备与应用研究进展 [J], 丁浩冉;王树林;陈海燕;王海锋
4.化学气相沉积法制备核/壳结构Co/C纳米颗粒的结构与热稳定性 [J], 宋春蕊;喻博闻;邝代涛;梁冰冰;侯丽珍;马松山;王世良
5.化学气相沉积法制备SiC纳米线的研究进展 [J], 刘显刚;安建成;孙佳佳;张骞;秦艳濛;刘新红
因版权原因,仅展示原文概要,查看原文内容请购买。

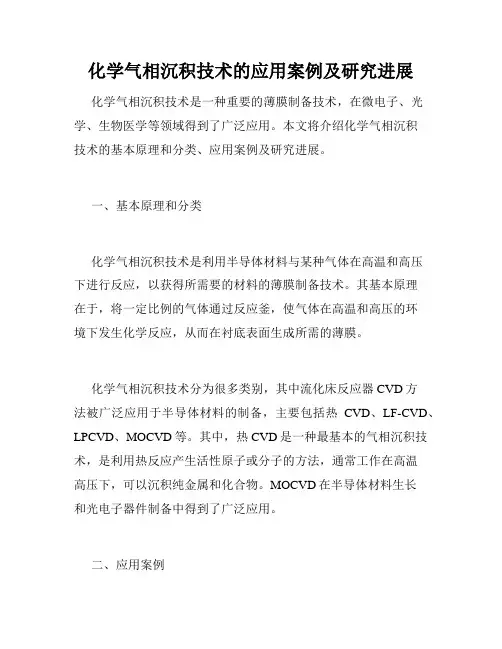

化学气相沉积技术的应用案例及研究进展

化学气相沉积技术的应用案例及研究进展

化学气相沉积技术的应用案例及研究进展化学气相沉积技术是一种重要的薄膜制备技术,在微电子、光学、生物医学等领域得到了广泛应用。

本文将介绍化学气相沉积技术的基本原理和分类、应用案例及研究进展。

一、基本原理和分类化学气相沉积技术是利用半导体材料与某种气体在高温和高压下进行反应,以获得所需要的材料的薄膜制备技术。

其基本原理在于,将一定比例的气体通过反应釜,使气体在高温和高压的环境下发生化学反应,从而在衬底表面生成所需的薄膜。

化学气相沉积技术分为很多类别,其中流化床反应器CVD方法被广泛应用于半导体材料的制备,主要包括热CVD、LF-CVD、LPCVD、MOCVD等。

其中,热CVD是一种最基本的气相沉积技术,是利用热反应产生活性原子或分子的方法,通常工作在高温高压下,可以沉积纯金属和化合物。

MOCVD在半导体材料生长和光电子器件制备中得到了广泛应用。

二、应用案例化学气相沉积技术广泛应用于微电子、光电、生物医学等领域。

以下将举几个应用案例。

1、微电子化学气相沉积技术在微电子领域的应用主要包括硅片外延生长、电子器件制备、光电子器件制备等方面。

例如,在金属有机化学气相沉积中,能够沉积出高质量的锡酸锶薄膜,这种薄膜可用于蓝色光发射体中,具有很好的光学性能。

2、光电领域光电材料的制备是化学气相沉积技术的另一个重要领域。

氧化锌是一种常用的光电材料,其薄膜可以通过MOCVD等方法沉积。

利用氧化锌薄膜可以制备太阳能电池、光电探测器、柔性显示器等光学器件。

3、生物医学领域化学气相沉积技术在生物医学领域的应用主要包括生物传感器、医学诊断、药物释放等方面。

例如,利用化学气相沉积技术制备铜纳米粒子,可以制作用于疾病治疗的药物纳米粒子。

三、研究进展随着化学气相沉积技术的不断发展和改进,其应用范围也在逐步扩大。

当前,一些研究者正在探索该技术在新领域中的应用,如:利用化学气相沉积制备2D材料、能源领域新材料、减少废弃物等。

同时,在化学气相沉积技术的研究方面也存在诸多挑战:如如何实现快速、低成本、高质量的薄膜制备、如何进行材料的设计和优化等。

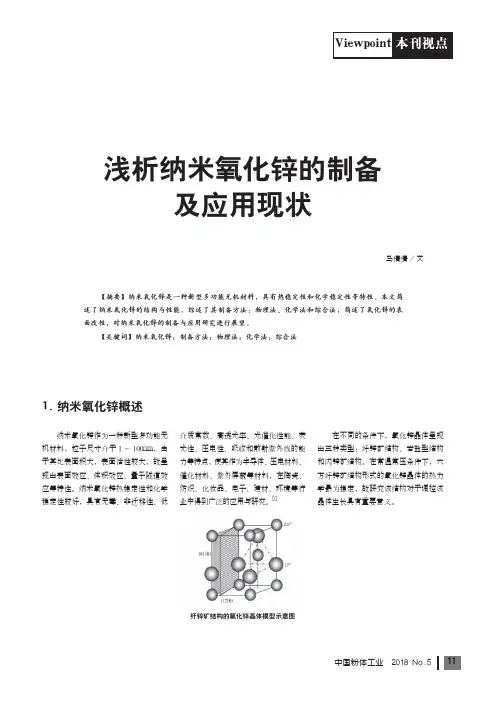

浅析纳米氧化锌的制备及应用现状

浅析纳米氧化锌的制备及应用现状

质中,与基料没有结合力,易造成界面 缺陷,导致材料的性能下降。
故表面改性在纳米氧化锌的应用过 程中起着至关重要的作用。表面改性是
指采用物理、化学、机械等方法,来处 理纳米颗粒表面有目的地改变纳米颗粒 表面的物理化学性质,以满足其不同应 用领域的需求。[1]
2. 纳米氧化锌的制备方法概述
制备纳米氧化锌主要有三种方法: 纳米微粒。
有效的方法。
直接沉淀法所得到的产品粒径分
优点:对环境和人的毒害很小;反
布比较窄、分散性也很好,所以工业 应先驱体易得,成本低,制品晶粒结
化被大为看好。
晶完好、无团聚、分散性好。[1]
优点:设备要求低、工艺主要是通过制备两种微
缺点:后处理时,除去沉淀剂阴离 乳液:含盐离子乳液和含沉淀剂乳液,
在不同的条件下,氧化锌晶体呈现 出三种类型:纤锌矿结构、岩盐型结构 和闪锌矿结构。在常温常压条件下,六 方纤锌矿结构形式的氧化锌晶体的热力 学最为稳定,故研究该结构对于调控该 晶体生长具有重要意义。
纤锌矿结构的氧化锌晶体模型示意图
中国粉体工业 2018 No.5 11
纳米氧化锌的高表面能,使其处于 热力学非稳定状态,极易聚集成团,从 而会影响颗粒的应用效果;表面亲水疏 油,呈强极性,难于均匀分散在有机介
1. 纳米氧化锌概述
纳米氧化锌作为一种新型多功能无 机材料,粒子尺寸介于 1 ~ 100nm,由 于其比表面积大,表面活性较大,故呈 现出表面效应、体积效应、量子隧道效 应等特性。纳米氧化锌热稳定性和化学 稳定性较好,具有无毒、非迁移性、低
介质常数、高透光率、光催化性能、荧 光性、压电性、吸收和散射紫外线的能 力等特点,使其作为半导体、压电材料、 催化材料、紫外屏蔽等材料,在陶瓷、 纺织、化妆品、电子、建材、环境等行 业中得到广泛的应用与研究。[1]

ZnO纳米线及其器件研究进展

ZnO纳米线及其器件研究进展

ZnO 纳米线及其器件研究进展谌小斑,贺 英,张文飞(上海大学材料科学与工程学院高分子材料系,上海 201800)摘要:介绍了氧化锌(ZnO)纳米线(NW)的性质,总结了ZnO NW 的气相法、液相法、模板生长法、自组装法等制备原理和方法,详细阐述了ZnO NW 基光电、压敏和气敏等纳米器件的研究现状,如在发光二极管、太阳能电池、紫外激光器、纳米发电机、气敏传感器的应用现状。

分析了目前ZnO NW 器件实用化进程中难以解决的p 型掺杂等方面的问题及其在荧光探针、稀磁半导体材料和自旋电子器件等方面的研究和应用趋势,指出今后的研究及发展方向主要将集中在ZnO 缺陷形成及作用机理的研究,ZnO NW 荧光探针的制备及其在生物医学上的应用,不同结构的ZnO 超晶格和多量子阱的制备及其在自旋电子器件中的应用。

关键词:氧化锌纳米线;纳米器件;光电器件;压敏器件;气敏器件中图分类号:TN 304.21;T N 303 文献标识码:A 文章编号:1671-4776(2008)10-0590-07Progress in ZnO Nanowire and NanodeviceChen Xiao ban,H e Ying,Zhang Wenfei(D ep ar tment of Poly mer M ater ial,S chool of M ater ial S cience andEngineer ing,S hang hai Univ er sity ,Shanghai 201800,China)Abstract:T he pro perties of ZnO nanow ir e (NW )are intr oduced,and the principles and methods of preparing ZnO nanow ires are review ed,including v apor method,liquid method,template grow th m ethod,self -assemble method and so on.The statues of optoelectronic devices,pr es -sur e -sensitiv e devices and g as -sensitive devices based ZnO N W are described in detail,such as light -emitting dio de (LED),solar cell,ultr av io let laser,nano generator and gas senso r.The difficulties resolved in practical application of ZnO NW devices,such as doped p -type ZnO,are analyzed.T he tendencies of fluo rescent pro be,diluted m ag netic sem iconductor mater ials and quantum spin devices based ZnO NW are forecasted.It is indicated that the follow ing researches w ill be focused on the defect fo rmation and function m echanism of ZnO,preparation and application of ZnO NW fluorescent probe,research of ZnO NW superlattice and quantum w ell w ith differ ent str uctures and its applicatio ns in quantum spin devices.Key words:znic ox ide nanow ire (ZnO NW);nanodevice;optoelectro nic device;pressur e -sens-i tive device;g as -sensitive dev ice EEACC :2560;2520E0 引 言氧化锌是一种新型的Ò-Ö族直接带隙半导体材料,室温下禁带宽度为3.37eV,发射波长和GaN 一样处于紫外波段。

ZnO纳米结构制备及其器件研究_冯怡

ZnO纳米结构制备及其器件研究_冯怡

第4卷第3期2009年3月157ZnO纳米结构制备及其器件研究冯 怡,袁忠勇(南开大学新催化材料科学研究所,天津 300017)摘 要:综述了氧化锌纳米材料制备技术和器件应用的研究进展,着重介绍了氧化锌的气相和液相合成方法,并讨论了一些重要的生长条件控制因素,同时总结了纳米氧化锌作为一种新型功能材料在场效应晶体管、肖特基二极管、紫外光探测器、气敏传感器、纳米发电机等领域的应用及发展前景。

关键词:氧化锌;纳米结构;纳米器件中图分类号:O175.29文献标识码:A 文章编号:1673-7180(2009)03-0157-13Zinc Oxide nanostructures: fabrications and applicationsFENG Yi,YUAN Zhongyong(Institute of New Catalytic Materials Science, Nankai Unviersity, Tianjin 300071,China) Abstract: This paper reviews the current studies of ZnO nanostructures, fabrication, and novel device applications.It generalizes multiple ZnO nanostructures that have been synthesized in strategies of liquid phase and vapor phase, as well as some important reaction parameters which could control ZnO growth are also emphatically introduced. Due to the unique material, Zinc Oxide also exhibits a range of remarkable potential applications in fuctional devices such as Field-Effect-Transistor, Schottky diode, UV-optical detector, Gas sensor and Nanogenerator, which have profound impacts in future development.Key words: ZnO;nanostructure;nanodevice0引 言ZnO是一种重要的II-IV族直接带隙宽禁带半导体材料。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Advances in Material Chemistry 材料化学前沿, 2015, 3, 24-44 Published Online April 2015 in Hans. /journal/amc /10.12677/amc.2015.32004
Keywords
ZnO, Chemical Vapor Deposition, Nanostructures, Piezoelectric Device
化学气相沉积法制备氧化锌纳米结构的 研究进展
宋欢欢,王 轩,宋 礼,陈 露,张永平*
西南大学材料与能源学部,重庆 Email: *zhangyyping@ 收稿日期:2015年5月8日;录用日期:2015年5月26日;发布日期:2015年5月28日
关键词
ZnO,CVD,纳米结构,压电器件
1. 引言
氧化锌(ZnO)是一种典型的直接带隙宽禁带半导体材料,常温下的禁带宽度是 3.37 eV,与 GaN 的禁 带宽度相似。同时它的激子结合能高达 60 meV,远大于 ZnSe (22 meV)和 GaN (25 meV),因此在光电和 压电器件方面具备很好的应用潜力,利用其良好的光电性能使其成为一种场发射平面显示器材料和紫外 光二极管激光器等光电器件的应用,同时也可以实现以压电效应为基础的压力传感器和纳米发电机等压 电器件的应用。
Zn(C2H5)2 是 MOCVD 法中另一种常用的原料,其常温下为气态,可与反应气体和载气按比例导入反 应室。Kim 等[16]以 Zn(C2H5)2 为原料,采用 MOCVD 法在 400℃~500℃制备出多种形状可控的 ZnO 纳米 材料,在其过程中,在 SiO2/Si 衬底上事先沉积一层 Au 纳米颗粒作催化剂。通过调节 Au 纳米颗粒的密
除此之外,利用碳热还原反应也可以制备掺杂的 ZnO 纳米材料。Zhou 等[12]以 20:20:1 的质量比混 合 ZnO、石墨和 Ga2O3,采用内置单通小管的方式在 1100℃下蒸发原料,最后在 ITO 衬底上获得 Ga 掺 杂的 ZnO 纳米线阵列。Mohanta 等[13]在 900℃下蒸发 ZnO 粉、石墨和铝粉的混合粉末,预先在蓝宝石 衬底上沉积一层 ZnO 种子层,由此制备出 Al 掺杂的 ZnO 纳米线阵列。
Zn(C5H7O2)2 是 MOCVD 法中常用的一种原料。Wu 等[14]在 135℃蒸发带有结晶水的 Zn(C5H7O2)2 获 得 ZnO 纳米棒。Lee [15]等以 Zn(C5H7O2)2 和 Al(C5H7O2)3 为原料于 275℃下在钠钙玻璃衬底上制备出 Al 掺杂的 ZnO 薄膜材料。
2. CVD 法制备纳米氧化锌
材料科学的研究主要涉及材料的制备工艺、微观结构、宏观物性和应用四个方面,其中结构和性能 的关系是核心,而制备工艺是前提和关键。纳米材料的研究也是如此,纳米材料的制备在当前材料科学 研究中占据极为重要的位置,对纳米材料的微观结构和性能具有重要的影响[1]。
纳米 ZnO 的众多制备方法中,CVD 法可实现分子和原子水平上的均匀混合,通过工艺参数的改变, 可获得不同形貌与性能的纳米材料,而且产物颗粒均匀、分散性好。运用 CVD 法制备纳米 ZnO 时,通 常使用水平管式炉,通过精确控制反应温度、反应气氛的类型、分压以及流量、沉积温度、催化剂种类 及状态、衬底类型及放置位置和方式等工艺参数,制备不同结构和尺寸的 ZnO 纳米材料,如纳米线、纳 米带、纳米棒等。
除此之外,在 910℃分解 ZnC2O4,经气固转变生成 ZnO 纳米棒[4]。工业黄铜片(含 Zn 30%~40%)为 蒸发源制备 ZnO 纳米带[5]。以 ZnCu2 合金为 Zn 源,以 0.1 mm 直径的 ZnCu2 合金丝为衬底,通过 Zn 蒸 气和水蒸气反应制备不同形貌的 ZnO 纳米带[6]。
ZnO 纳米结构具有多种多样的形貌特征,不同的形貌特征又具有许多不同于块体材料的特殊性质, 研究纳米 ZnO 的不同形貌与性质对探索纳米 ZnO 的实际应用具有重要的意义。纳米 ZnO 获得了广泛的 关注,从而涌现出多种制备方法,例如固相法,液相法,气相法。其中,化学气相沉积(chemical vapor deposition,CVD)是一种颇受青睐的制备方法。化学气相法可控性强、使用范围广、产物单一,更重要的 是产物的晶体质量高,而对生长气氛的调节又使得掺杂、异质结和超晶格纳米线的制备成为可能。本文 主要关注化学气相沉积法制备 ZnO 纳米结构,综述不同的 CVD 工艺所制备 ZnO 形貌,以及结构和性能 的关系。
MOCVD 与其他化学气相沉积法相类似,通过改变反应温度、催化剂、气体流量等参数来改变产物 的形貌和晶体质量[20] [21]。
2.4. 等离子体化学气相沉积
等离子体化学气相沉积(plasma-enhanced chemical vapor deposition, PECVD)又称等离子体增强化学气 相沉积,它是将辉光放电的物理过程与化学气相沉积相结合,利用输入射频功率源产生的等离子体裂解 反应前驱体。其沉积温度低,可精确控制化学计量比,实现原位掺杂,综合了 CVD 和 PVD 两方面的优 点。
碳热还原反应沉积
利用碳热还原反应(carbothermal reduction)制备 ZnO 纳米材料时,是以 ZnO 粉和碳粉的混合粉末为原 料,在一定温度和气氛下,ZnO 和 C 发生还原反应生成气态 Zn 蒸气,再经催化、氧化成液态,最后成 为固态,或者直接沉积为固态。催化剂通常是 Au、Sn、Cu、CuO 等物质的颗粒或薄膜,可以事先沉积 在基片上,也可以混合在原料中使用。
26
化学气相沉积法制备氧化锌纳米结构的研究进展
度和生长温度实现形貌的可控。Biswas 等[17]以 Zn(C2H5)2 为原料,采用 MOCVD 法于 400℃下在蓝宝石 衬底上沉积出 ZnO 纳米尖阵列结构,在制备过程中,蓝宝石衬底先用 3:1 的硫酸和磷酸混合溶液清洗干 净,然后于 350℃下在其上制备一层 ZnO 种子层。Yi 等[18] [19]也是以 Zn(C2H5)2 为原料,在沉积有 ZnO 过渡层的氧化铝衬底上制备出 ZnO 纳米棒。其中,ZnO 过渡层并未起到催化的作用,而是辅助形核生长。
*通讯作者。
24
化学气相沉积法制备氧化锌纳米结构的研究进展
摘要
纳米结构氧化锌作为一种新型的半导体材料,在光电和压电器件方面具有广阔的应用前景。本文针对化 学气相沉积的工艺方法,评述了不同的氧化锌纳米结构的相关制备方法,结构形貌及其独特性能,力求 详细地概述氧化锌纳米结构研究的最新进展。针对氧化锌纳米结构的研究现状以及存在问题,展望了未 来ZnO纳米材料的研究趋势。
2.1. 热蒸发反应沉积
所谓热蒸发制备纳米 ZnO 就是通过加热原料,在热蒸发过程中发生一系列化学反应,生成气态 ZnO, 之后再沉积成固态 ZnO 纳米材料。其中,原料可以是 Zn 粉或者其他含 Zn 的反应物。通过纯金属 Zn 粉 为原料进行蒸发和氧化,或者对含 Zn 化合物进行氧化或分解,气态 ZnO 直接固化沉积成纳米线等纳米 材料,不存在液态相变过程。调节各个工艺参数,可以制备出不同形貌的纳米 ZnO。
Yang 于 2001 年利用此法成功制备出 ZnO 纳米线,在制备过程中,在 Si 片上事先沉积 Au 纳米颗粒 作为催化剂[1] [7] [8]。Tseng 等在 900℃下蒸发原料,在表面沉积有 Cu 催化剂的 Si 片上制备出 ZnO 纳 米棒[9],催化剂一般通过蒸镀或溅射到基片上。
另外,也可以运用此法不使用催化剂制备 ZnO 纳米材料。Wang 等以质量比 2:1 的 ZnO 粉和 C 粉的 混合物为原料,在 1000℃下蒸发,在预先处理过的 Si 片上获得三角钉状的 ZnO 纳米结构[10];在 1050℃ 下蒸发原料,在预先处理过的 Si 片上获得铅笔状的 ZnO 纳米结构[11]。两个实验过程中,Si 片均事先经 过 Cr(NO3)3 溶液处理,结果证明,此溶液并未起到催化剂的作用,但对 ZnO 纳米结构的形貌起到重要作 用。
Abstract
Nanostructured ZnO, as a new type of semiconductor material, has found extensively application in optoelectronic and piezoelectric devices. This paper reviews the different preparation techniques of ZnO nanostructures using the chemical vapor deposition methods, its corresponding morphologies, and its unique properties. We endeavor to summary the recent research progress on the ZnO nanostructures. Finally, we also prospect the future development trends about the investigation of ZnO nanostructures.
Research Progress on ZnO Nanostructures by CVD
Huanhuan Song, Xuan Wang, Li Song, Lu Chen, Yongping Zhang*
Faculty of Materials and Energy, Southwest University, Chongqing Email: *zhangyyping@ Received: May 8th, 2015; accepted: May 26th, 2015; published: May 28th, 2015 Copyright © 2015 by authors and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY). /licenses/by/4.0/
