主板的南北桥解析知识
什么是主板芯片组的南桥和北桥
什么是主板芯片组的南桥
和北桥
主板的核心是主板芯片组，它决定了主板的规格、性能和大致功能。
我们平日说“865PE主板”，865PE指的就是主板芯片组。
主板芯片组通常包含南桥芯片和北桥芯片，但有的主板芯片也包含一块或三块芯片。
北桥芯片主要决定主板的规格、对硬件的支持、以及系统的性能，它连接着CPU、内存、AGP总线。
主板支持什么CPU，支持AGP多少
速的显卡，支持何种频率的内存，都是北桥芯片决定的。
北桥芯片往往有较高的工作频率，所以发热量颇高，我们在主板上，可以在CPU 插槽附近找到一个散热器，下面的就是北桥芯片。
同北桥芯片的主板，性能差别微乎其微。
南桥芯片主要决定主板的功能，主板上的各种接口（如串口、USB）、PCI总线（接驳电视卡、内猫、声卡等）、IDE（接硬盘、光驱）、以
及主板上的其他芯片（如集成声卡、集成RAID卡、集成网卡等），都归南桥芯片控制。
南桥芯片通常裸露在PCI插槽旁边，块头比较大。
南北桥间随时进行数据传递，需要一条通道，这条通道就是南北桥总线。
南北桥总线越宽，数据传输越便捷。
各厂商的主板芯片组中，南北桥总线都被各自起了名字。
，比方说Intel的Hublink,VIA的
V-Link,Sis的MuTIOL等。
南北桥供电电路功能板讲解
南北桥供电电路功能板通常是计算机主板上的一个重要组成部分，用于管理和分配电源供应，以确保各个主要组件（如CPU、内存、扩展卡等）能够正常运行。
以下是南北桥供电电路功能板的一些主要功能和讲解：
1. **电源管理**：南北桥供电电路功能板负责管理计算机系统的电源。
它接收来自电源单元的电源输入，并根据需要分配电流和电压给不同的硬件组件。
2. **电压调整**：功能板可以对电压进行调整，以确保各个组件获得所需的电压水平。
不同的硬件组件可能需要不同的电压供应，南北桥供电电路可以根据需要提供这些电压。
3. **电流保护**：南北桥供电电路通常包括电流保护功能，以确保不会向任何硬件组件提供超过其额定电流容量的电流。
这有助于防止硬件损坏或过载。
4. **故障检测**：功能板还能够监测电源系统的状态，以检测任何故障或异常情况。
如果检测到问题，它可以采取措施来保护硬件组件或向用户发出警告。
5. **节能功能**：一些南北桥供电电路功能板还具有节能功能，可以在计算机不需要高性能时降低电压和电流，以减少能源消耗。
6. **冷却支持**：功能板通常也与计算机的冷却系统协同工作，以确保硬件组件保持适当的温度。
这包括控制风扇速度和监测温度传感器。
7. **连接接口**：南北桥供电电路功能板通常与主板上的连接接口相连，以便与CPU、内存、扩展卡等硬件组件进行通信和电力连接。
总之，南北桥供电电路功能板在计算机系统中起到了关键的作用，它确保了电源的正常分配和管理，以满足不同硬件组件的电源需求，并保护系统免受电流过载和其他潜在的电源问题的影响。
这有助于确保计算机的稳定性和可靠性。
主板南桥北桥知识
北桥在慢慢萎缩 一直以来，北桥在主板中的地位是不容置疑的，一直以来，Intel 的北桥要负责
北桥（North Bridge）：重要高地 势力范围： 内存与 CPU 的总线 PCI-E（16+4 或 8+8，主要是北桥控制，北桥通道不够时会让南桥接管一部分）
主板命名看北桥 我们常常会听到如下对话，“听说你买了台电脑啊，是什么配置的？”“酷睿 2 E7 200 配的 P45 主板……”说到这里，你已经明白在一块主板上，北桥芯片的重要性了 ——北桥芯片不仅仅可以代表整块主板的名称，还能代表整块主板的档次。 以 Intel 主板为例，以两位数命名的北桥，数字越大的越先进。比如 P45 比 P35 要先进。而在以前以三位数命名的北桥中，也是数字越大的越先进。比如 965P 要比 945P 先进。依此类推。 AMD 方面同样也是如此，AMD 790GX 要比 AMD 780G 先进，而 AMD 780G 则比 AMD 690G 先进。可以说不同的北桥决定了主板的性能的差异。采用相同北桥 的不同主板，在默认情况下，性能方面的差异极少有相差 10%以上的，差距主要在 于功能、接口、稳定性等方面。
与 CPU 的联系并控制内存；AMD 目前的北桥里面，如 AMD 780G/790GX 等，都集 成有性能强劲的显示核心，其在 3D 游戏中的表现已经达到了一年前那些低端显卡 的水准。
虽然在北桥里面整合强劲的显示核心，让北桥的“含金量”得到提升是目前主流 的做法。但我们也不得不承认，北桥的“权力”正在被削弱。自从 AMD 在 几 年 前 ， 将内存控制器整合在了 CPU 中 ，AMD 的北桥和 Intel 的相比就简单了不少。而现在 ， 当 Intel 基于 Nehalem 架构的 Core i5 处理器快要推出的时候，与之搭配的 P55 就显 得“缩水”很厉害了。因为在 Core i5 处理器中，已经内置了内存控制器。这样，在 C ore i5 的平台上，完全就可以用简单的单芯片来完成以前复杂的北桥+南桥的工作。 这也使得主板的成本会比较低。
主板的南北桥解析知识
主板的南北桥解析知识常常听到别人在说电脑主板的南桥北桥,这两桥是什么意思呢?下面就解析一下什么是电脑的南北桥南桥芯片又叫I/O（输入输出设备）控制器，简称维ICH，距离cpu较远南桥芯片（South Bridge）南桥芯片负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。
所以现在主板芯片组中北桥芯片的数量要远远多于南桥芯片。
例如早期英特尔不同架构的芯片组Socket 7的430TX和Slot 1的440LX其南桥芯片都采用82317AB，而近两年的芯片组Intel945系列芯片组都采用ICH7或者ICH7R南桥芯片，但也能搭配ICH6南桥芯片。
更有甚者，有些主板厂家生产的少数产品采用的南北桥是不同芯片组公司的产品。
例如以前升技的KG7－RAID主板，北桥采用了AMD 760，南桥则是VIA 686B。
不同的南桥芯片可以搭配不同的北桥芯片，虽然其中存在一定的对应关系，但是只要连接总线相符并且针脚兼容，主板厂商完全可以随意选择。
最明显的例子莫过于AMD-ATI芯片组，其北桥芯片既可以搭配自家的南桥芯片，也可以使用ULI 或者VIA的南桥芯片。
此外，很多典型芯片组也可以使用不同的南桥。
譬如当年Intel 845E既可以搭配ICH2也可以搭配ICH4，即便是如今P695主板大量采用的ICH8南桥，也存在不同版本的区别，从而表现出明显的功能差异。
南桥芯片的发展方向主要是集成更多的功能，例如网卡、RAID、IEEE 1394、甚至WI-FI无线网络等等。
北桥芯片又叫内存控制器，简称维MCH，距离cpu较近，上面写着MCH字样北桥芯片（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。
一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔 845E 芯片组的北桥芯片是82845E，875P芯片组的北桥芯片是82875P等等。

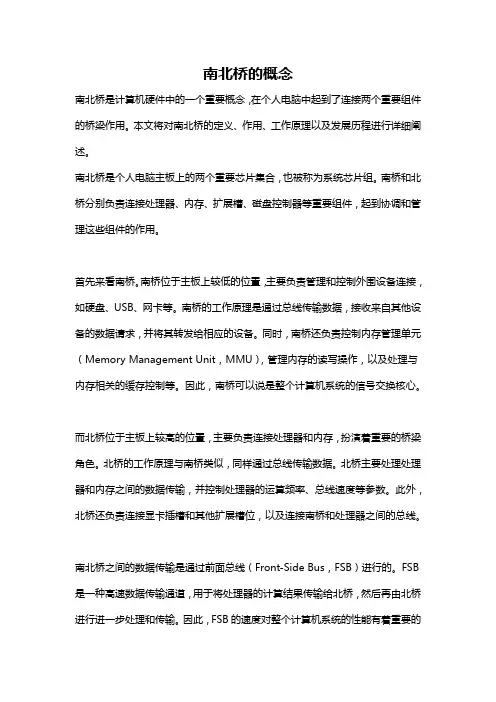

南北桥的概念
南北桥的概念南北桥是计算机硬件中的一个重要概念，在个人电脑中起到了连接两个重要组件的桥梁作用。
本文将对南北桥的定义、作用、工作原理以及发展历程进行详细阐述。
南北桥是个人电脑主板上的两个重要芯片集合，也被称为系统芯片组。
南桥和北桥分别负责连接处理器、内存、扩展槽、磁盘控制器等重要组件，起到协调和管理这些组件的作用。
首先来看南桥。
南桥位于主板上较低的位置，主要负责管理和控制外围设备连接，如硬盘、USB、网卡等。
南桥的工作原理是通过总线传输数据，接收来自其他设备的数据请求，并将其转发给相应的设备。
同时，南桥还负责控制内存管理单元（Memory Management Unit，MMU），管理内存的读写操作，以及处理与内存相关的缓存控制等。
因此，南桥可以说是整个计算机系统的信号交换核心。
而北桥位于主板上较高的位置，主要负责连接处理器和内存，扮演着重要的桥梁角色。
北桥的工作原理与南桥类似，同样通过总线传输数据。
北桥主要处理处理器和内存之间的数据传输，并控制处理器的运算频率、总线速度等参数。
此外，北桥还负责连接显卡插槽和其他扩展槽位，以及连接南桥和处理器之间的总线。
南北桥之间的数据传输是通过前面总线（Front-Side Bus，FSB）进行的。
FSB 是一种高速数据传输通道，用于将处理器的计算结果传输给北桥，然后再由北桥进行进一步处理和传输。
因此，FSB的速度对整个计算机系统的性能有着重要的影响。
然而，随着计算机技术的飞速发展，南北桥的作用已经逐渐被整合到处理器的内部。
在现代的处理器中，集成了内存控制器和高速总线等功能，使得南北桥逐渐变得多余。
这种整合的技术被称为统一主存架构（Unified Memory Architecture，UMA），极大地简化了计算机系统的架构。
需要指出的是，南北桥虽然在现代计算机系统中的地位相对较低，但在过去的二十年里发挥了重要的作用。
南北桥的概念最早出现在1990年代，当时计算机系统的组件之间缺乏高速数据传输通道，南北桥的出现填补了这一空白，为计算机系统的发展提供了重要支持。
主板的结构详解
主板的结构详解
主板：英文名为Motherboard 或Mainboard ,是计算机最重要的一块电路板，一般由4~6层的PCB板组成，主要用于计算机的连接和数据的传递。
主板的结构：
ATX结构：ATX结构的主板通常称为大板，通常是一些服务器专用主板或一些老电脑用的主板。
Micro ATX 结构：
Micro TAX 结构的主板通常称为小板，通常是家用电脑主板。
一、芯片组（Chipset）
1. 北桥芯片组（North chipset）
北桥位于cpu与pci插槽之间，通常其上面都覆盖散热铁片或散热小风扇，它决定着主板的绝大部分功能，如支持cpu类型，总线频率，内存，容量和性能，显卡插槽的规格等。
2. 南桥芯片组（Sounth chipset）
南桥芯片组位于PCI插槽后面，通常上面都覆盖有散热铁片，它决定了扩展插槽的种类和数量，接口的类型和数量等。
补充：
一般来说：南北桥芯片组是同一牌子的，常见的有：Intel芯片组，如Intel945G系列、G31系列、G41系列、P43系列、P61系列等。
Nvidia 芯片组，如nforce系列
VIA芯片组，如VT82系列
SIS芯片组
ATI芯片组
3. 多媒体音频芯片组（又称为声卡芯片组）
主要是负责管理计算机的声卡和声音文件。
常见的有：
Realtek(瑞昱) ALC系列
V AI。
主板南北桥好坏的判断(内附详细说明)
判断主板南北桥好坏的方法。
一、通过检测PCI槽；AGP槽对地打阻值可判断南北桥有无损坏
1、PCI槽：对PCI槽所有的AD复合线打阻值。
○1都为300-800之间，说明南桥好。
○2若有无穷大“1”说明南桥虚焊。
○3若有3根或3根以上导通说明南桥损坏。
2、AGP槽：对AGP槽中所有的AD复合线打阻值。
○1都为300-800之间，说明北桥好。
○2若有无穷大“1”说明北桥虚焊。
○3若有3根或3根以上导通说明北桥损坏。
3、内存槽：通过对数据线D进行打阻值判断
○1都为300-800之间，说明北桥好。
○2若有无穷大“1”说明北桥虚焊。
○3若有3根或3根以上导通说明北桥损坏。
二、对主供电部分输出电感一端或Q1场管的S极Q2场管的D极打阻值（在不插CPU或假负载的情况下）即可判断北桥的好坏。
○1在40左右数值为正常。
○2在20-30北桥有轻微的损坏。
○3在10以下说明北桥损坏。
三、IDE口及USB口对地打阻值判断南桥有无损坏。
1、IDE口，打2——9针11——19针21——29针37——39针对地阻值。
○1有600左右且相差不大的数值为南桥正常。
○2有无穷大“1”，1000以上的数值为南桥虚焊或IDE口到南桥间的小电阻烧断。
○3如阻值明显偏小为南桥损坏。
2、USB口打2个USB口的2针3针共四根针的阻值。
○1如有500左右数值，说明南桥正常。
○2如有无穷大“1”说明南桥虚焊或它们间小电阻损坏。
○3如阻值明显偏小为南桥损坏。
台式机北桥是什么
台式机北桥是什么台式机北桥介绍一：北桥是指主板北桥的芯片组电脑主板北桥芯片：一块电脑主板，以cpu插座为北的方法拿着，靠近cpu插槽的一个起连接作用的芯片称为“北桥芯片”，英文名：north bridge chipset。
北桥芯片(northbridge)是主板芯片组中起主导作用的组成部分也称为主桥(hostbridge)。
北桥是个人电脑主板芯片组两枚大规模芯片中的一枚。
北桥被用来处理高速信号，通常处理cpu(处理器)，ram(内存)，agp端口或pci express,和南桥芯片之间的通信。
台式机北桥介绍二：北桥芯片(north bridge)是主板芯片组中起主导作用的最重要的组成部分，也称为主桥(host bridge)。
北桥芯片负责与cpu 的联系并控制内存、agp、pci数据在北桥内部传输，提供对cpu 的类型和主频系统的前端总线频率、内存的类型(sdram，ddr sdram以及rdram等等)和最大容量、isa/pci/agp插槽、ecc纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。
南桥芯片主要负责外部设备的数据处理与传输。
北桥芯片的主要功能是数据传输与信号控制。
它一方面通过前端总线与cpu交换信号，另一方面又要与内存、agp、南桥交换信号。
台式机北桥介绍三：北桥，是离cpu比较近的那个芯片，上面有块散热片。
南桥是另一块较大的黑色的芯片，一般是没有散热器的。
北桥是直接和cpu通信，南桥的话就是管理一些外设的，像光驱，硬盘，鼠标，键盘等!相关阅读：北桥简介北桥是电脑主板上的一块芯片，位于cpu插座边，起连接作用。
北桥芯片就是主板上离cpu最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。
北桥在电脑里起到的作用非常明显，在电脑中起着主导的作用，所以人们又称为主桥(host bridge)。
一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔gm45芯片组的北桥芯片是g45、还有支持酷睿i7处理器的x58系列的北桥芯片(都是过时的“古董”)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板的南北桥解析知识
常常听到别人在说电脑主板的南桥北桥,这两桥是什么意思呢?下面就解析一下什么是电脑的南北桥
南桥芯片又叫I/O（输入输出设备）控制器，简称维ICH，距离cpu较远
南桥芯片（South Bridge）
南桥芯片负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。
所以现在主板芯片组中北桥芯片的数量要远远多于南桥芯片。
例如早期英特尔不同架构的芯片组Socket 7的430TX和Slot 1的440LX其南桥芯片都采用82317AB，而近两年的芯片组Intel945系列芯片组都采用ICH7或者ICH7R南桥芯片，但也能搭配ICH6南桥芯片。
更有甚者，有些主板厂家生产的少数产品采用的南北桥是不同芯片组公司的产品。
例如以前升技的KG7－RAID主板，北桥采用了AMD 760，南桥则是VIA 686B。
不同的南桥芯片可以搭配不同的北桥芯片，虽然其中存在一定的对应关系，但是只要连接总线相符并且针脚兼容，主板厂商完全可以随意选择。
最明显的例子莫过于AMD-ATI芯片组，其北桥芯片既可以搭配自家的南桥芯片，也可以使用ULI 或者VIA的南桥芯片。
此外，很多典型芯片组也可以使用不同的南桥。
譬如当年Intel 845E既可以搭配ICH2也可以搭配ICH4，即便是如今P695主板大量采用的ICH8南桥，也存在不同版本的区别，从而表现出明显的功能差异。
南桥芯片的发展方向主要是集成更多的功能，例如网卡、RAID、IEEE 1394、甚至WI-FI无线网络等等。
北桥芯片又叫内存控制器，简称维MCH，距离cpu较近，上面写着MCH字样
北桥芯片（North Bridge）
是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。
一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔 845E 芯片组的北桥芯片是82845E，875P芯片组的北桥芯片是82875P等等。
北桥芯片负责与CPU的联系并控制内存、AGP数据在北桥内部传输，提供对CPU 的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及RDRAM 等等）和最大容量、AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。
北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。
因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热。
因为北桥芯片的主要功能是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。
除上两个芯片外主板上还有BIOS芯片集成网卡、声卡芯片和一些控制电路的芯片。
