1-4 汽车电气故障诊断流程
汽车电气系统故障常用诊断方法
3．短路法
汽车电路中出现断路故障，还可以用短路法判断，即 用螺丝刀或导线将被怀疑有断路故障的电路短接，观 察仪表指针变化或电器设备工作状况，从而判断出该 电路中是否存在断路故障。
4．试灯法
试灯法是利用试灯对线路故障进行诊断的一种方法， 其优点是可迅速地判断出电路中的短路、断路故障。
5．仪表法
观察汽车组合仪表中的水温表、燃油表、机ห้องสมุดไป่ตู้压力表、 电压表等的指示情况来判断电路中有无故障。
6．换件法
换件法在实际故障诊断中经常采用，使用一个 无故障的元件替换怀疑可能出现故障的元件， 观察出现故障系统的工作情况，从而判断故障 所在。采用换件法必须注意的是，在换件前要 对其线路进行必要的检查，确保线路正常方可 使用，否则会造成更大的损失。
汽车电气系统构造与检修
1．直观诊断法
汽车电路发生故障时，有时会出现冒烟、火花、异响、焦臭、 发热等异常现象。这些现象可通过人的眼、耳、鼻、身感觉到， 从而可以直接判断出故障所在部位。
2．断路法
汽车电路发生搭铁(短路)故障时，可用断路法判断，即将怀疑 有搭铁故障的电路断路后根据电器设备中搭铁故障是否还存在， 判断电路搭铁的部位和原因。
7．仪器法
随着汽车电气设各的日趋复杂，在维修中,特 别是维修装置电子设各较多的车辆，使用一些 专用的仪器是十分必要的。
汽车电气系统构造与检修

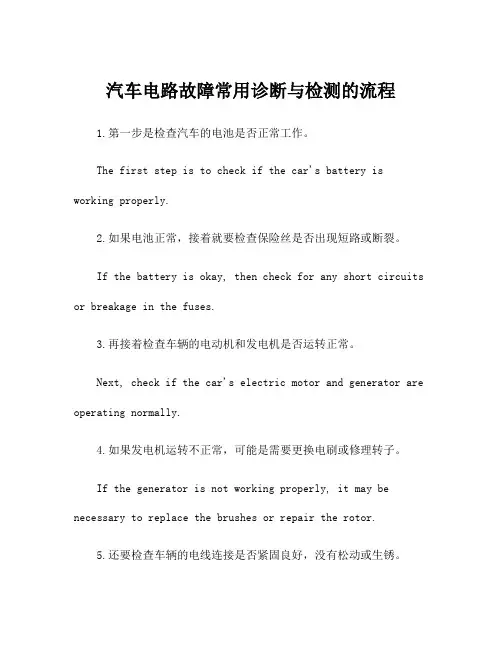

汽车电路故障常用诊断与检测的流程
汽车电路故障常用诊断与检测的流程1.第一步是检查汽车的电池是否正常工作。
The first step is to check if the car's battery is working properly.2.如果电池正常，接着就要检查保险丝是否出现短路或断裂。
If the battery is okay, then check for any short circuits or breakage in the fuses.3.再接着检查车辆的电动机和发电机是否运转正常。
Next, check if the car's electric motor and generator are operating normally.4.如果发电机运转不正常，可能是需要更换电刷或修理转子。
If the generator is not working properly, it may be necessary to replace the brushes or repair the rotor.5.还要检查车辆的电线连接是否紧固良好，没有松动或生锈。
Also, check the car's wire connections to ensure they are secured and free from loosening or rust.6.若要确认故障点，可以使用电路测试仪来逐一测试每个电路。
To pinpoint the fault, a circuit tester can be used totest each circuit one by one.7.如果车辆使用了计算机系统，就要检查计算机系统是否显示错误代码。
If the vehicle is equipped with a computer system, checkif it displays error codes.8.检查车辆的传感器和开关，确保它们在适当的时候开启和关闭。
汽车电路故障的检修流程与方法
汽车电路故障的检修流程与方法随着汽车电气技术的不断发展与进步，电器电路在汽车上的应用越来越广泛，随之而来的是，对汽车电气系统的维修所占的比例也越来越大。
汽车电路故障诊断是维修工作中的要点、难点，掌握正确的汽车电路故障诊断方法可以少走弯路，使电路检修工作事半功倍。
一、电路故障诊断流程对于电路故障，应按照以下步骤进行检查：1. 确认故障现象为了正确进行维修，首先应确认客户（车辆送修人员）所描述的故障现象，再现故障内容。
仔细检查相关部件以确认故障现象并做好记录。
不得在未确定故障范围和故障原因之前就对部件进行分解。
2. 电路图识读及原因分析根据相关电气系统的电路图对故障部件从电源到接地的整个电路进行分析、判断，确定故障原因，明白电气系统的工作原理。
有时需要检测与故障电路公用的其他电路，如在电路图上参考熔丝、接地、开关等公用的系统电路。
如果公用电路中的其他部件工作正常，则故障就在本身电路上。
如果公用电路上的部件都有故障，则公用的熔丝或搭铁存在问题。
3. 电路及部件的检查查阅电路图时应结合维修手册来使用，参考维修手册中对电气系统的描述，了解系统的工作原理，以及参考维修手册中对电路及部件的检查流程。
对于有控制模块的电路，可以先使用诊断仪对部件进行测试，得出结果。
有效的故障诊断应该是具有逻辑性的分析过程。
4. 故障维修找出故障原因后，参考电路图及维修手册中对故障处理方法的描述对故障电路及部件进行维修。
5. 确认电路工作修理结束后，为了确认故障已排除，要重新进行检测。
如果是熔丝熔断故障，则对所有该熔丝的连接电路进行检测。
二、电路检测方法1. 电压检测此测试检查某一点是否有电压。
当检查导线连接器的某一个端子时，可以不分解导线连接器，从导线连接器的背面进行测试。
始终要检查连接器的两侧，因为连接器接触面之间的污垢和侵蚀，也可能导致电气故障。
电压检测方法如下图所示，操作步骤如下:① 用试灯或电压表检查电压时，先把测量仪的负极与蓄电池负极连接。
汽车电气故障诊断流程
汽车电气故障诊断流程英文回答：Automotive Electrical Fault Diagnosis Process.Step 1: Gather Information.Collect vehicle identification information (VIN, make, model, year)。
Obtain maintenance history and any recent repairs.Note any symptoms or codes reported by the driver.Inspect the vehicle visually for any obviouselectrical issues.Step 2: Perform Preliminary Checks.Check battery voltage and starting system.Examine fuses and relays for continuity and proper operation.Inspect terminals and connections for oxidation, looseness, or corrosion.Test ground connections for proper continuity.Step 3: Use Diagnostic Tools.Connect a scan tool to the vehicle's computer system.Retrieve and interpret diagnostic trouble codes (DTCs)。
Perform live data monitoring to observe sensor and actuator behavior.Step 4: Isolate the Fault.Identify the specific component or circuit causing the issue.Test the component or circuit using multimeter, voltmeter, or oscilloscope.Check for opens, shorts, or improper resistance values.Step 5: Repair the Fault.Replace the faulty component or repair the circuit.Ensure proper connections and torque specifications.Recheck electrical system for proper operation.Step 6: Verify and Clear Fault Codes.Test drive the vehicle to verify that the fault has been resolved.Clear diagnostic trouble codes from the vehicle's computer.Retest the system to ensure it is functioning as intended.中文回答：汽车电气故障诊断流程。
1.4.4汽车电路常见故障及检测方法 - 1.4汽车电路检修
2. 检查保险法
汽车电系出现故障时，首先应查看保险是否完好，有些故 障简单地就是保险烧断或处于保护状态。此时，通过检查保险 ，即能判断故障部位。如汽车在行驶中，若某个电器突然停止 工作，同时该支路上的熔断器熔断，说明该支路有搭铁故障存 在。某个系统的保险反复烧断，则表明该系统一定有类似搭铁 的故障存在，不应只更换熔断器了事。
能力目标： 能够掌握汽车电路故障诊断与检修的常用方法。
理论知识
1.4.1 汽车电路常见故障 1.4.2 汽车电路故障常用诊断与检修的一般流程 1.4.3 汽车电路故障诊断与检修的常用方法 1.4.4 汽车电路故障诊断与检修的注意事项
1.4.1 汽车电路常见故障
汽车电路常见的故障有开路（断路）、短路、搭铁、接触不良等。
任务载体
学
学习要求
习理论知识导航来自实训技能拓展学习
任务载体
故障现象：近 光灯不亮。
凯旋的前照灯
怎样进行汽车电路 的故障诊断呢？
故障诊断：经 检查，近光继 电器损坏，更 换近光继电器 后，故障排除 。
学习要求
知识目标： 1.掌握汽车电路常见故障的诊断与修复。 2.了解汽车电路故障常用诊断与检修的一般流程。 3.掌握汽车故障诊断与检修的注意事项。
3、短路
确定故障部位：熔断器的功 能是保护线路和设备免受损 坏，当过强的电流通过它时， 它将被电流通过所产生的热 量烧断，使电路开路。这是 一个串联电路，所以他的电 压恒定，那么短路才可能引 起电流过大。测量各接地点 的电阻值，如图在B点测得 对地电阻为0，说明连接器B 对地短路，从而引起电流过 大。
电动汽车故障诊断安全操作流程
电动汽车故障诊断安全操作流程
电动汽车是一种特殊的机动车辆，由于其特殊性质，如果遇到故
障需要进行快速、准确的诊断和维修。
为了确保操作安全，以下是电
动汽车故障诊断安全操作流程：
1. 消除电动汽车故障前必须确保电动汽车已完全停止工作，并
进行相应的安全措施，例如开启驻车制动、拔下钥匙并断开充电枪等。
2. 确认电动汽车故障的具体表现和症状，并记录相关信息，例
如出现的声音、震动和光线等。
3. 检查电动汽车的电力系统和机械系统，并尝试寻找问题所在。
4. 使用测试仪器和设备进行相关测试和验证，例如使用电池测
试仪、电机测试仪、多用途工具和计算机等。
5. 针对故障情况进行故障排除和维修操作，或者联系专业的电
动汽车维修机构。
6. 在操作过程中，必须严格遵守相关的安全操作规程，例如戴
上保护装备、避免触电、避免火灾和爆炸等。
总之，在进行电动汽车故障诊断和维修操作时，必须牢记安全第
一原则，遵守相关的规程和操作步骤，以确保操作过程安全可靠。
汽车电气故障诊断流程
汽车电气故障诊断流程英文回答：Automotive electrical fault diagnosis is a systematic process used to identify and resolve electrical issues in vehicles. It involves a series of steps that help in pinpointing the root cause of the problem and finding an appropriate solution. Here is a general outline of the diagnostic process:1. Gather information: The first step is to gather as much information as possible about the problem. This can be done by talking to the vehicle owner or driver to understand the symptoms, when they occur, and any recent events that may have triggered the issue.2. Visual inspection: Conduct a visual inspection of the vehicle's electrical components, such as the battery, wiring, fuses, and connectors. Look for any visible signs of damage, loose connections, or corrosion.3. Use diagnostic tools: Modern vehicles are equipped with onboard diagnostic systems that can help inidentifying electrical faults. Use a diagnostic scanner or code reader to retrieve any error codes stored in the vehicle's computer system. These codes can provide valuable clues about the nature of the problem.4. Test the battery: A weak or faulty battery can cause various electrical issues. Use a multimeter to test the battery's voltage and ensure it is within themanufacturer's specified range. If the battery is low, recharge or replace it as necessary.5. Check the charging system: The alternator is responsible for charging the battery while the engine is running. Test the alternator's output using a multimeter to ensure it is functioning properly. If the alternator is not generating sufficient voltage, it may need to be repaired or replaced.6. Inspect and test individual components: Proceed toinspect and test individual electrical components, such as relays, switches, sensors, and motors. Use a multimeter or other specialized testing equipment to check for continuity, resistance, and proper operation.7. Check the wiring harness: Faulty or damaged wiring can cause a variety of electrical problems. Inspect the wiring harness for any signs of wear, damage, or loose connections. Repair or replace any damaged wiring as necessary.8. Consult technical resources: If the issue is not readily apparent, consult technical resources such asservice manuals, wiring diagrams, or online forums togather more information about the specific problem and potential solutions.9. Repairs and retesting: Once the faulty component or wiring is identified, make the necessary repairs or replacements. After the repairs are completed, retest the system to ensure the issue has been resolved.10. Final checks: Conduct a final inspection to ensure all electrical components are properly connected and secured. Test the vehicle under different operating conditions to verify that the problem has been fully resolved.中文回答：汽车电气故障诊断是一种系统性的过程，用于识别和解决车辆电气问题。
汽车故障诊断的基本步骤
汽车故障诊断的基本步骤汽车故障诊断是维修汽车时必须掌握的一项技能，它能帮助我们准确定位车辆出现的问题，进而采取正确的维修措施。
下面将介绍汽车故障诊断的基本步骤，以帮助大家更好地应对汽车故障。
首先，对于汽车故障诊断，第一步是收集信息。
我们需要与车主进行交流，认真听取车主的描述，了解汽车故障的具体表现，包括发动机是否熄火、是否有异响、是否有警示灯等情况。
此外，还可以通过OBD诊断仪读取车辆故障码，进一步了解车辆的故障情况。
第二步是对车辆进行目测检查。
我们需要仔细观察车辆是否出现明显破损、漏液或异味等现象。
通过目测检查，我们可以初步判断故障发生的区域，并为后续的诊断工作提供重要线索。
第三步是进行实际测试。
根据车主的描述和目测检查的结果，我们可以选择相应的测试方法。
例如，我们可以通过检查点火系统、燃油系统、冷却系统等部件工作是否正常，以确认故障点。
此外，我们还可以进行传感器检查，检验各种传感器是否正常工作。
第四步是使用专业的诊断工具进行故障诊断。
现代汽车配备了各种复杂的电子控制系统，因此使用专业的诊断仪器将成为必不可少的步骤。
例如，我们可以使用故障码读取器、多功能电脑扫描仪等进行深入诊断，以准确找出故障原因。
最后一步是分析和修复故障。
在进行故障诊断后，我们需要对收集到的数据进行分析，找出故障原因。
根据分析结果，我们可以制定相应的修复方案，并进行维修或更换故障部件。
总之，汽车故障诊断是一项复杂而细致的工作，需要依次进行信息收集、目测检查、实际测试、专业诊断和故障修复。
只有掌握了这些基本步骤，我们才能更有效地解决汽车故障问题，保证汽车的正常运行。
希望以上内容能对大家进行汽车故障诊断提供一些指导和帮助。
