疾控中心实验室设计方案
基层疾控中心实验室的建设方案
基层疾控中心实验室的建设方案——喜格一、基本情况椒江是台州市主城区，常住人口49万，流动人口20万。
结合当地城市建设总体规划、区域经济发展水平和卫生规划，根据需求与可行，现状与发展的关系，确定了本单位的建设规模，以适应和满足社会对疾病控制和卫生服务的需求。
椒江疾控中心总建筑面积4200 m2（六层），其中实验用房占1800 m2（三层），比例为43%。
二、建筑结构钢筋混凝土框架结构，开间模数3.6 m，层高4.2 m，进深7.2 m，走廊净宽2.0 m，实验室隔断及吊顶选用彩钢板，走廊采用透明化分隔（彩钢板嵌玻璃），纵隔墙基本不采用玻璃，以提高单位空间贮物量。
各功能室采用不对称双开门。
装修后理化实验室净高2.8 m，微生物实验室除洁净室净高2.6 m外，其它均为2.7 m。
地面采用瑞典产得嘉M级PVC地胶板，耐酸碱腐蚀、耐磨损。
有完善的防雷系统，抗震类别乙类建筑，符合国家的建筑技术规范。
三、规划布局由于规模不大，总平面布置采用集中形式，垂直布置（实验室用房共三层），自上而下为理化实验室（1.3层），微生物实验室（1.7层），四层以上建有风井，楼层平面布局为端头垂直交通形式，实验区与办公区相互分离，采用中廊式，根据各功能实验室的要求进行布置，科学合理分区，使工作流程顺畅。
四、基本设施配置一电梯，二楼梯，门禁系统实施准入管理；采用市政供电系统，电力供应有足够的负荷余量，设置自备电源，每楼层有独立配电箱，每一功能室均设置配电盒；钢木结构实验台柜，台面选用耐腐蚀耐磨的荷兰千思板；分散式供气；每一实验室均安装洗眼器，在理化实验区走廊中间位置安装紧急冲淋器；微生物实验室及理化实验室选用感应水嘴，避免二次污染；大型及贵重仪器室采用七氟丙烷气体灭火系统消防，其它各室采用普通水系消防；安装通风柜采用楼顶排风以达到通风目的，一机一至二柜，1.5 m通风柜通风量1600 m3/h左右，噪音60dB（A）；安装3匹空调天花机；洁净室采用局部层流罩，达到局部百级要求；生物安全等级要求的实验室空气调节，主实验室为上送下排，均匀单向流。

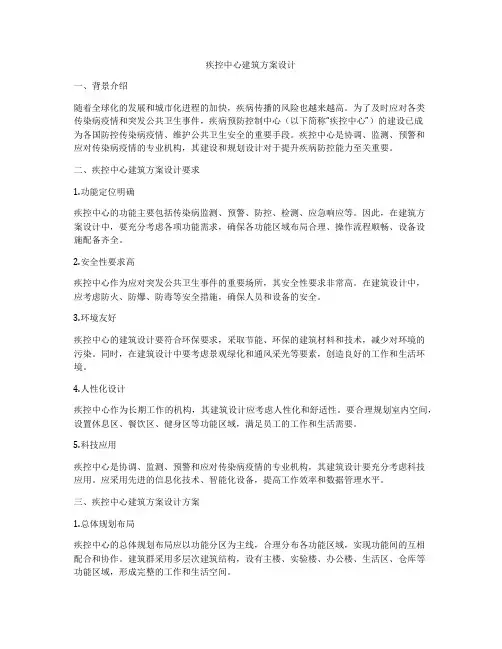

如何做疾控中心建筑方案设计
疾控中心建筑方案设计一、背景介绍随着全球化的发展和城市化进程的加快，疾病传播的风险也越来越高。
为了及时应对各类传染病疫情和突发公共卫生事件，疾病预防控制中心（以下简称“疾控中心”）的建设已成为各国防控传染病疫情、维护公共卫生安全的重要手段。
疾控中心是协调、监测、预警和应对传染病疫情的专业机构，其建设和规划设计对于提升疾病防控能力至关重要。
二、疾控中心建筑方案设计要求1.功能定位明确疾控中心的功能主要包括传染病监测、预警、防控、检测、应急响应等。
因此，在建筑方案设计中，要充分考虑各项功能需求，确保各功能区域布局合理、操作流程顺畅、设备设施配备齐全。
2.安全性要求高疾控中心作为应对突发公共卫生事件的重要场所，其安全性要求非常高。
在建筑设计中，应考虑防火、防爆、防毒等安全措施，确保人员和设备的安全。
3.环境友好疾控中心的建筑设计要符合环保要求，采取节能、环保的建筑材料和技术，减少对环境的污染。
同时，在建筑设计中要考虑景观绿化和通风采光等要素，创造良好的工作和生活环境。
4.人性化设计疾控中心作为长期工作的机构，其建筑设计应考虑人性化和舒适性。
要合理规划室内空间，设置休息区、餐饮区、健身区等功能区域，满足员工的工作和生活需要。
5.科技应用疾控中心是协调、监测、预警和应对传染病疫情的专业机构，其建筑设计要充分考虑科技应用。
应采用先进的信息化技术、智能化设备，提高工作效率和数据管理水平。
三、疾控中心建筑方案设计方案1.总体规划布局疾控中心的总体规划布局应以功能分区为主线，合理分布各功能区域，实现功能间的互相配合和协作。
建筑群采用多层次建筑结构，设有主楼、实验楼、办公楼、生活区、仓库等功能区域，形成完整的工作和生活空间。
主楼为疾控中心的核心区域，设有传染病监测室、实验室、指挥中心、办公区等功能区域，实现传染病疫情的监测、预警和应对。
实验楼设有病原微生物实验室、病毒实验室、细菌实验室、分析检测室等功能区域，用于传染病病原学研究和检测工作。

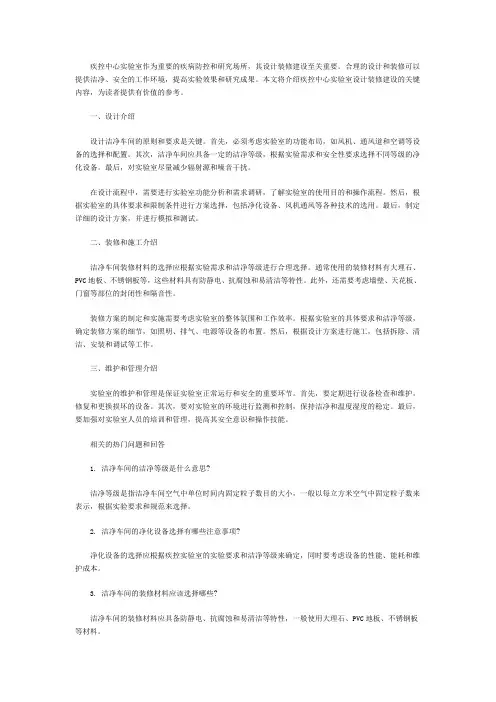

疾控中心实验室设计装修建设
提供洁净、安全的工作环境，提高实验效果和研究成果。
本文将介绍疾控中心实验室设计装修建设的关键内容，为读者提供有价值的参考。
一、设计介绍设计洁净车间的原则和要求是关键。
首先，必须考虑实验室的功能布局，如风机、通风道和空调等设备的选择和配置。
其次，洁净车间应具备一定的洁净等级，根据实验需求和安全性要求选择不同等级的净化设备。
最后，对实验室尽量减少辐射源和噪音干扰。
在设计流程中，需要进行实验室功能分析和需求调研，了解实验室的使用目的和操作流程。
然后，根据实验室的具体要求和限制条件进行方案选择，包括净化设备、风机通风等各种技术的选用。
最后，制定详细的设计方案，并进行模拟和测试。
二、装修和施工介绍洁净车间装修材料的选择应根据实验需求和洁净等级进行合理选择。
通常使用的装修材料有大理石、PVC地板、不锈钢板等，这些材料具有防静电、抗腐蚀和易清洁等特性。
此外，还需要考虑墙壁、天花板、门窗等部位的封闭性和隔音性。
装修方案的制定和实施需要考虑实验室的整体氛围和工作效率。
根据实验室的具体要求和洁净等级，确定装修方案的细节，如照明、排气、电源等设备的布置。
然后，根据设计方案进行施工，包括拆除、清洁、安装和调试等工作。
三、维护和管理介绍实验室的维护和管理是保证实验室正常运行和安全的重要环节。
首先，要定期进行设备检查和维护，修复和更换损坏的设备。
其次，要对实验室的环境进行监测和控制，保持洁净和温度湿度的稳定。
最后，要加强对实验室人员的培训和管理，提高其安全意识和操作技能。
相关的热门问题和回答1. 洁净车间的洁净等级是什么意思?洁净等级是指洁净车间空气中单位时间内固定粒子数目的大小，一般以每立方米空气中固定粒子数来表示，根据实验要求和规范来选择。
2. 洁净车间的净化设备选择有哪些注意事项?净化设备的选择应根据疾控实验室的实验要求和洁净等级来确定，同时要考虑设备的性能、能耗和维护成本。
3. 洁净车间的装修材料应该选择哪些?洁净车间的装修材料应具备防静电、抗腐蚀和易清洁等特性，一般使用大理石、PVC地板、不锈钢板等材料。
疾控中心实验室设计规划与实验室家具配置 全了
2003年非典以后，国家加大了对各级疾控中心的基础建设投入，先后出台了《省、地、县级疾病预防控制中心实验室建设指导意见》、《疾病预防控制中心建设标准》、《生物安全实验室建设技术规范》等多个技术规范和要求在各级党和政府的支持下，各级疾控机构实验室建设取得了巨大的成就。
但在总体规划、设计及建设上也留下了不少遗憾。
博尔实验室诚邀广大客户朋友前来实地参观考察笔者先后参加了对本中心的实验室改造和新建，积累了一些经验和教训,现结合标准和建设现场实际就疾控中心实验室建设设计作以下简要探讨和建议1.疾控实验室建设主要依据疾控中心实验室建设不论是改造或新建均要编制项目可研性报告及设计要求，而在可研报告及设计要求中均必须列出实验室建设主要依据，以满足国家对实验室建设的相关要求, 而该项工作一般由疾控中心专业人员提出, 笔者认为以下国家标准、技术规范及要求必须列出，主要依据有：《省、地、县级疾病预防控制中心实验室建设指导意见》卫生部、国家发改委[2004]108号《疾病预防控制中心建设标准》住房和城乡建设部、国家发改委、卫生部建标 127-2009《生物安全实验室建设技术规范》GB50346—2011《实验室生物安全通用要求》GB19489-2008《微生物和生物医学实验室安全通用准则》WS233-2002《科学实验建筑设计规范》JGJ91-93《危险化学品安全管理条例》国务院2011.3.2批准《医疗废物管理条例》国务院2003.6.4批准《洁净室施工及验收规范》GB50591-2010《全国艾滋病检测技术规范》2009年版《结核、病媒等专业实验室基本要求》《计量法、认证认可条例、实验室和检查机构资质认定管理办法》等要求《抗震、防雷、消防……》等国家标准要求。
2. 疾控实验室建设与规划应遵循原则2.1科学合理的原则，选址合理，工艺布局规范，人流、物流、污物流组织通畅，设计理念先进。
2.2安全首位的原则，满足各类生物安全规范要求，设置必要的安全措施，确保实验人员及环境的安全，一切建设及规划服从于生物安全。
某疾病预防控制中心实验室设计方案
本实验室的配电系统采用 TN-S 三相五线制，专设接地线并与整个大楼的接地系统 共用接地装置接地电阻≦4Ω。 7.自动控制方案设计 7.1、设计依据
本工程空调自控系统设计甲方提供的有关资料为主要设计依据，并结合我公司在空 调自控方面的经验进行方案设计。此方案为功能设计方案，最终方案应与实际情况进行 确认，并进行方案调整。 7.2、空调自控系统控制范围
40～60
含尘浓度
≤35x104 粒 /m3
(≥0.5μ ｍ)
≤35x105 粒 /m3(≥0.5
μｍ)
1
3、 围护结构 洁净区内装修采用彩钢板装配吊顶、壁面和房间隔断，墙脚处和墙与吊顶、墙与地
面结角采用圆弧阴、阳铝型材过渡并封闭。洁净室地面采用 3mm 环氧树脂自流平地面。 各洁净室照明采用专用洁净室照明灯具，防止积尘。
P3 实验室及动物房洁净空调系统 洁净走廊、气闸室、二更洁净空调系统 7.3、功能描述 自动检测新风温、湿度 自动检测送风温、湿度 自动检测实验室、动物房温、湿度及室内压差 自动检测初、中及高效过滤器前后压差状态，实现过滤器阻塞报警 根据送风及各实验室、动物房室内温度和它们的设定值，自动控制盘管回水阀的开 度或电加热器的开启，使室内温度达到设定值 自动检测送风机的运行状态，自动控制送风机的启停
净化区面积约为 140 m2。
本方案在总结以往工程经验的基础上，结合本项目的具体要求和特点给出设计方
案，以满足用户对房间洁净度和温湿度等方面的需求。
二、 方案设计
1、 设计依据
（1）、甲方提供的建筑平面图及生物安全实验室设计要求
疾控中心实验室设计方案
净高凡有压差、净化的实验室净高宜2.5-2.7m，其余实验室净高宜2.7-3.0m，图纸上标志出净高。
楼层及房间布局实验室楼宇按照临检、微生物、理化、病媒，依次布置，以便合理设置工程管网。
隔墙、地面与吊顶隔墙和吊顶可采用阻燃的彩钢板，双玻镁夹芯彩钢板、单玻镁夹芯彩钢板或手工岩棉夹芯彩钢板为佳。
地面可用耐腐蚀建筑材料。
门窗与观察窗观察窗可用钢化玻璃，为方便客户参观及实验观察在实验室走廊两侧及每一个工作单元房间内宜合理设置观察窗，观察窗的设置高度、位置、大小应统一。
供气有单独的气瓶间，可配置带有自动报警器的防爆安全柜，设置比通风装置。
电路一般用电和实验用电需分开，采用双路供电，自备电源，备用发电机组，以确保设备的安全。
给水纯水建议微生物室采用集中式供水，预埋管道。
理化分析对纯水要求较高，宜采取分散供应方式。
废水处理实验废水处理方式有化学法、物理法、生物法，疾控中心比较特殊，因此一般采取综合处理法。
废气处理废气处理原理是废气通过风管引入喷淋塔进行处理，废气净化喷淋塔置于楼顶天面上，风机与循环加压水泵联动。
通风不宜采用空调系统，实验室内可采用单独的空调，像有害气体的实验室应设置通风柜和原子吸收罩等设备，产生有害气体设备如光谱及色谱分析类设备均应设万向排气罩。
空气净化与压差微生物实验室中消毒实验室设计为周边6-7级，局部5级，其余实验室设计为7级，理化实验室除ICP-MS设计为6级，其它实验室无净化要求。
设压差的实验室主要有洁净室、PCR室、结核实验室及病原微生物负压BSL-2室，洁净室之间及与室外压差5-10Pa为宜，PCR室的试剂配制室及样品处理室宜微正压+5-10Pa，核酸扩增室及产物分析室宜微负压-5-10Pa。
楼宇智能化重要场所设置摄像头，进入实验区设电子门禁系统。
其它实验台、紧急冲淋器、洗眼器、插座、应急照明等其他问题也要格外关注。
疾控中心实验室装修方案范文
疾控中心实验室装修方案简介疾病控制中心是一个重要的公共卫生机构，承担着疫情监测、疾病预防和控制等任务。
实验室是疾控中心的核心部门之一，主要负责病原体的检测和研究。
如何对实验室进行装修设计，提高实验室安全性和工作效率是一个重要问题。
本文将介绍疾控中心实验室装修方案的设计原则和实施方法。
设计原则疾控中心实验室装修应该遵循以下原则：安全第一实验室是一个高危的环境，装修设计必须考虑实验室安全性。
首先，实验室应该符合国家相关安全规范，如《实验室安全规范》等。
其次，装修材料和设备应该符合安全标准，具有防火、防爆和防腐蚀等特性。
另外，实验室的通风、排气和消防系统也是必不可少的。
所有这些都应该在设计初期就充分考虑并予以解决。
实用第一实验室是一个研究和生产场所，其装修设计应该符合实际需要。
首先，实验室应该布置合理，设备应该摆放有序，以便实验人员和设备能够互相配合。
其次，实验室照明应该充足，以便实验人员进行准确的操作。
此外，实验室应该具备良好的噪声和震动控制能力，以确保实验的准确性和重复性。
效率第一实验室的工作效率是优化装修设计的目标之一。
首先，实验室应该具备良好的信息处理和管理系统，以帮助研究人员进行实验操作和数据处理。
其次，实验室应该提供快速准确的信息反馈机制，以便实验人员能够快速定位和解决问题。
最后，实验室应该具备高效的样品管理和取样系统，以便实验人员能够快速获取和处理样品。
实施方法根据上述原则，我们提出以下实施方法：实验室布局实验室布局应该合理，设备应该分区布置，以便实验人员进行准确的操作。
其中，分区应该根据操作类型和设备种类进行划分，例如：生物安全柜、实验台、药柜、试管架等设备应布置在操作区，各种电器设备应布置在电器区等。
此外，为确保实验人员的安全，需要在实验室指定安全通道和安全区域，并设置标识牌和标志，以提醒实验人员安全操作。
设备选用实验室应选用符合安全标准的设备。
例如：生物安全柜应具有防护能力，在操作时可以有效隔离病原微生物。
疾控中心实验室全套平面布局施工cad方案图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
疾控中心实验室设计方案
疾控中心实验室的建设是一个分工极细、专业极强、施工技术极高的生物医疗工程。
设计中还要注意到：
（1）征求使用者和操作者的意见，确定工艺流程图；
（2）按照四类病原体的特性和污染途径，确定控制技术方案和灭菌杀菌方案；
（3）根据气溶胶特性和实验操作的危险，制定出洁净度、气流流向、流速和压差梯度参数；（4）有实验动物的实验室自成一区，独立传递，动物尸体要完全焚尸灭菌后，才能传出；（5）确定所有的实验设备、工具、箱柜、台案数量和尺寸；
（6）确定实验室的预警、关闭、自救和逃生方案；
1.人流和物流
(1) 人流：
初更室—气闸更衣室—淋浴更衣室—缓冲室—进入实验区。
离开时进入净身室（房间负压），脱下身上所有的衣物，衣物放入双门药液浸泡柜（或其他方式消毒柜）内（双门药液浸泡柜的门设计成控制式的，不允许同时打开）；然后进入淋浴室淋浴；淋浴后进入记录室，登记记录自己的工作和身体污染情况，然后拿着身体状况表进入体检室，作污染和常规检查或住室观察，无问题进入气闸更衣室换上自己的衣服下班。
（2）物流
物流：设计成单向性的，从专门的库房（或暂存间）进入缓冲间，再进入实验室。
离开时必须通过双门热压灭菌锅进入另一个缓冲间（双门热压灭菌柜的门设计成控制式的，不允许同时打开）。
任何物料只要进入是实验区，不能原路返回。
（3）三废处理
a.废液废液处理的方法是根据废液的性质确定的处理方法的。
一般采取的方法有：化学处理方法、物理处理方法、生物处理方法。
b.废气废气处理可采用的方法有：加热灭菌方法、高效过滤器方法、混合灭菌方法、火焰灭菌方法等。
c.固体废料固体废料的处理方法有：蒸汽灭菌方法、气体熏蒸方法、液体浸泡方法、辐射灭菌方法、焚烧处理方法等。
2.建筑
主体结构采用土建方法，有抗8级以上地震能力，在温度变化和振动情况下不产生裂纹和缝隙，建筑为单层和多层均可。
最好是独立的多层建筑，按工艺要求分层划区，便于实验和
管理。
(1)墙板和顶板室内装修材料与洁净厂房的装修材料不一样，彩钢复合板不宜在疾控中心实验室中使用；原因在于板与板之间的插接缝隙太大，虽然打胶密封，但在四季温度变化中很快裂出缝隙。
参考方法：
a.装修的墙板和顶板可采用机加工金属板方法。
四边制成有密封垫的咬口槽，通过卡口槽密封，房间的阴仰角制成120度角的斜边；他的特点在于卡口严密，螺栓紧固密封，无渗漏，不受温度影响，不怕撞击变形，强度大。
缺点是装配速度和机加工速度慢些。
b.装修可分成两部分，净化区采用彩钢复合板，污染区和半污染区采用第一方法。
c.在土建过程中墙壁预埋下金属构件，打不透眼孔，攻丝；顶棚与技术夹层采用钢筋水泥浇注，预留下孔洞，埋下金属构件；墙壁和顶棚表面涂胶粘贴不锈钢板，板与板之间采用不锈钢板压条，注胶，用螺栓紧固密封；阴仰角采用圆弧R50金属材料，特殊加工后，粘贴在墙角上。
d.在土建过程中的墙壁和顶棚上预埋下塑料构件，装修时焊接塑料版，阴仰角用塑料板加工制作，防静电可镶嵌金属条，地面作成防静电地板或金属地板。
e.其他材料，可选用表面光洁、平整、无缝隙、不起灰、耐腐蚀、耐冲击、易清洗的材料。
(2)地面地面应光滑、平整、不起灰、耐腐蚀、耐冲击、不积聚静电、易除尘清洗。
(3)根据病原性微生物的生物危害和致病特点，要合理匹配实验室房间和净化设施，每个实验项目与净化设施要自成系统，而且操作中的传递距离要最近，最好是在净化设施内传递，这样净化设备可以制造成群组性的，传递停留处设有气闸仓，而且每个实验阶段的净化设备要独立房间自成系统，房间之间用气闸仓连接，防止环境污染。
不同的实验项目，采取不同的洁净技术手段。
如放射性元素的实验室净化，就区别于其它的实验室净化。
在制造净化设备时，在结构上要安装防射线穿透的材料，根据放射性元素的惯性和扩散原理，采用雾化离心技术，并且根据放射性元素的衰变期来决定排放控制方法和时间。
在制造净化设备时，可以安装机械手和电视监控系统。
疾控中心实验室要有高水平的自动化控制系统和安全报警系统，有的房间要设立平衡压力的值班风机，要害房间要安装紧急关闭系统和自救逃生系统，确保疾控中心实验室的安全使用。
我国的病原性微生物实验室建设，还在发展阶段，我们要向外国学习先进的方法和经验，少走弯路。
并且按照病原性微生物实验室的规律建设出中国的病原性微生物疾控中心实验室来。
