FST3001仪表说明书
FST100-00 系列温湿度传感器使用说明书
FST100-00系列温湿度传感器使用说明书此说明书适用于下列型号产品：客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-5912735网址：地址：厦门集美软件园三期A06栋11层FST100-00系列温湿度传感器使用说明书文档版本密级V1.0.5产品名称：FST100共32页型号产品类别FST100-00L一次性锂亚电池，频段：410-510MHz FST100-00H 一次性锂亚电池，频段：863-928MHz文档修订记录日期版本说明作者2022-08-19V1.0.0初始版本CYD 2022-09-13V1.0.1更新“电池寿命列表数据”参数CYD2022-09-16V1.0.2更新“通信频段”说明更新拓补图CHY2022-09-27V1.0.3更新“备份”说明CHY2023-02-20V1.0.4更新LoraWAN信息，添加第六章对接客户平台配置CP2023-02-27V1.0.5添加入网逻辑和掉网机制CP著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith、四信、、、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
目录第一章产品简介 (1)1.1产品概述 (1)1.2产品特点 (1)1.3工作原理框图 (2)1.4产品规格 (2)第二章安装 (5)2.1装箱清单 (5)2.2外观 (5)2.3产品尺寸(MM) (5)2.4按键说明 (6)2.5产品安装 (6)第三章参数配置 (7)3.1配置工具 (7)3.2配置步骤 (8)3.3L O R A配置 (10)3.4基本设置 (12)3.5接口设置 (15)3.6维护（批量配置） (16)第四章四信传感云 (18)4.1快速添加设备 (18)4.2设备入网逻辑 (19)4.3设备掉网机制 (20)第五章数据通信协议 (21)5.1四信私有协议 (21)5.2四信L ORA WAN的业务协议 (22)第六章对接客户平台配置 (24)6.1手动入网 (24)第一章产品简介1.1产品概述FST100-00系列温湿度传感器采用工业级32位通信处理器，集成四信自研LoRa模组，具备温湿度采集、阈值告警，NFC配置等多种功能的传感器，结合IP67高防护等级防水防尘外壳，适用于各种恶劣外部环境。

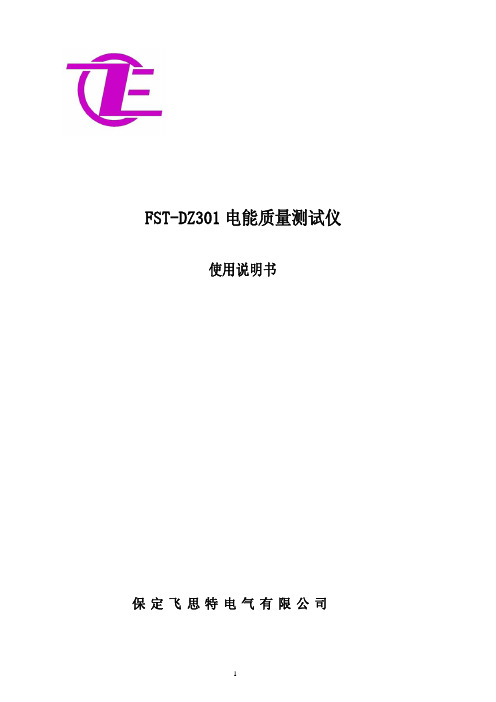

FST-DZ301电能质量测试仪
FST-DZ301电能质量测试仪使用说明书保定飞思特电气有限公司目 录1．概述 32．主要用途及执行标准 3 3．主要功能及特点 44．技术指标 55．面板布置说明 56．操作方法 66.1工作电源 66.2工作接线（关键操作） 66.3开机 66.4 参数设置76.5参量测量86.6谐波测量116.7谐波功率136.8间谐波146.9间谐波功率166.10电压波动和闪变 16 6.11电压电流不平衡 17 6.12暂态事件记录 18 6.13数据管理186.14电池充电217．注意事项218．产品保证21９．装箱清单2110．电能质量管理分析软件简介 22附录1 电能质量三相电压允许不平衡度 23附录2 电能质量公用电网谐波 24附录3 电能质量电力系统频率允许偏差 27附录4 电能质量供电电压允许偏差 28附录5 电能质量电压波动与闪变 291．概述理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。
在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。
负序和谐波严重影响了供电质量，它们首先影响了电力设备安全运行。
谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。
负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的安全稳定运行。
机车电测仪表使用及检修
电阻箱 R
1(A) 2(B) 3(C) 4(D)
+
-
电阻箱取值见表 6
被测表温度 图 16
DC24V 电源
温度表示值（℃）
0
30
60
90
配 WZB-269 时电阻箱取值（Ω） 46 51.45 56.86 62.21
为满足用户的需要，新的规格仍在不断增加。其共同特点是：外形美观、结构合理、 准确度高、指示清晰、防尘、绝缘性能好、阻燃、耐振动抗冲击、可靠性高。
下面分别予以介绍： 1.3.1 DY603 型表
系单针表，即只有一个测量机构。表的前盖及玻璃是平面的，表盘不透明，白底黑分 度线，夜间靠侧面的两个发光二极管条照明，光线发黄、较暗且不均匀。 1.3.2 YDC－1 型表
76
154
M4
2-φ4.5 64
102
图3
15 34
3.4 YS-1 型（DY604 型）外型及安装尺寸见图 4
2-φ4.5
152 132
122
西安开天铁路牵引电器有限公司
共 13 页第 4 页
机车电测仪表使用与维修手册
76
174
64
M4
145 132 122
139
18
图4
2-φ4.5
4 仪表的接线方式 以下详细的列举了各种仪表的接线方式，单针表指 DY603，YDC－1 型表，双针表指
5.1 电压表校验方法 被测表、测试台、标准表并接，调节电压大小，根据标准表示值确定被测表误差大小
5.2 电流表校验方法 被测表、测试台、标准表串接，调节电流大小，根据标准表示值确定被测表误差大小
F仪表使用说明全集文档
F仪表使用说明全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）F701仪表各部分的名称和功能1.数值显示部分（萤光显示管7位）数字显示部分进行以下3种显示：（1）重量值显示总重量（GROSS）和净重（NET）的转换显示，负值显示“—”（2）溢出显示·传感器的输入信号超出输入范围时LoAd·净重量超出设定值时oF11·总重量超过最大称重量值+9刻度时oF12·总重量超出设定值时oF13（3）设定值显示显示定量，定量前等各种定量转换设定值，调整用设定值。
2．设定键采用了目的优先形式的功能键，可以简单地选择设定项目和输入设定值，按键时发出声音，用于确认操作。
日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：过量OVER 过量不足UNDER 不足定量FINAL 定量大投入SPI 大投入定量前SP2 定量前落差CPS 落差上限UPPER 上限下限LOWER 下限ゼロ附近 NEAR Z. 零点附近 F F 功能键变更/登录 CNG/ENT 变更/登录3．状态显示部分F701的状态显示部分日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：ゼロ附近 NEAR Z。
零点附近ホールド HOLD 保持ゼロ异常 Z。
ALM 零异常安定 STAB。
安定风袋引 TARE 去皮重正味 NET 净重ゼロ点 ZERO 零点ゼロ附近：重量显示值在零点附近设定值以下时亮灯ホールド：重量显示值在保持中亮灯ゼロ异常：在操作数字置零，零点跟踪过程中超过DZ规定值时亮灯（传感器的零点异常等时）安定：重量显示值稳定时亮灯风袋引：在刨去皮重时亮灯正味: 重量显示值为净重时亮灯ゼロ点：真正的零点（0±1/4刻度）时亮灯4．专用键各个键的功能如下：日文显示：英文显示：中文解释：日文显示：英文显示：中文解释：风袋引 TARE 去皮重风袋引リセフト TARE RESET 去皮重复位ゼロ点 ZERO 零点总重量/正味 GROSS/NET 总重量/净重风袋引：刨去皮重（风袋引▽亮灯）风袋引リセフト：去皮重复位（风袋引▽灯灭）但是不解除容器自重的设定ゼロ：→登录将总重量值置为零，但是当重量值超过DZ规定值时，按此键零异常▽灯亮总重量/净重：进行重量显示值的转换（总重量/净重）。
地表坡度监测仪 JXBS-3001-DBPD Ver1.0 产品说明书
地表坡度监测仪使用说明书JXBS-3001-DBPDVer1.0第1章产品简介一站式物联网供应平台21.1产品概述地表坡度监测仪是我司研发的一款针对地质灾害安全控制的监控仪器，用于测量钻孔、基坑、地基基础、墙体和坝体边坡等工程构筑物的顶角、方位角。
设备采用进口高精度芯体、我司研发特定的电路以及保护罩等部件组成；更符合长期、持续、稳定、准确的监测工作要求。
广泛用于观测山体边坡、土石坝、海边堤防以及建筑物基坑等土体内部的水平方向变化大小。
1.2工作原理我司研发的坡度监测仪由高精度硅晶芯体测量，钻孔后，安放多个测斜仪，获得测斜仪的初始姿态（通常最初都是竖直的）。
当岩土滑动，势必对不同深度的测斜仪造成不同的变化，获得其姿态信息，可推算滑动体内部变形信息进而分析出坡度变化，如图所示：1.3产品功能●小体积串口输出型360度全量程双轴倾角传感器●同时测量X/Y两个方向倾斜变化，从而通过计算可以得出该点的倾斜方向与倾斜角度●直接挂接总线系统进行自动化数据采集1.4产品优势●产品具有高精度、高稳定性●零点漂移小，重复性好、线性度高●附件少，操作简单，自动采集数据●灵敏度高、响应速度快●有效分析，模拟推算●工业级的设计，防水性能高1.5坡度监测仪参数参数名称参数内容测量范围倾角：0至90°；-90°至90°精度指标0.01°通讯方式RS485，距离≤1000米/NB-IOT/LoRa(电池）供电电压12-24V DC工作温度-20至80℃防护等级IP673一站式物联网供应平台1.6NB-IOT/LoRa参数第2章硬件介绍2.1产品清单452.2产品外观尺寸坡度传感器2.3产品接口说明2.3.1485通讯您购买的是485通讯方式的设备，电源接口为宽电压电源输入12-24V 均可。
485信号线接线时注意A\B 两条线不能接反，总线上多台设备间地址不能冲突。
接线说明如图（表）所示：一站式物联网供应平台线色说明电源棕色电源正（12-24VDC）黑色电源负通信黄色485-A蓝色485-B注意事项：（1）请注意不要接错线序，错误的接线会导致设备烧毁。
FST3001仪表说明书
FST3001使用说明书适合调速秤恒速秤静态秤料位大皮带计量仪表计量精度％可方便接入DCS系统可组网TW3000一: 系统性能1:专用工业级控制微处理器,系统稳定,运行可靠。
2:E2ROM保护数据,数据不丢失。
3:低温漂,低噪声放大器,真正做到了仪表低漂移。
4:多路模拟量输入,多路模拟量输出。
模拟量输入:16位.模拟量输出12位。
5:仪表具有自动校零功能。
6:环境温度:0～45℃。
7:仪表计量精度:优于‰8:液晶2*10汉字显示,20个工作按键,单发光管状态显示。
9:可控制多种秤体:恒速秤调速秤静态秤等。
A:开关量输入输出全光电隔离。
B:脉冲速度输入.光电隔离。
C:外部开关量启动停机。
D:0～10ma 或0～20ma 或4～20ma 外部流量设定输入(全隔离)E:0～10ma 或0～20ma 或4～20ma 当前流量输出(全隔离)。
F:传感器供电6V,电流150MA。
G:开关量输出:报警指示运行指示上电备妥累加脉冲。
H:仪表具有2级放大功能:一级硬件放大二级程控放大。
注意：1：仪表电源进线必须接好，接线螺丝压紧。
不允许出现接触不好，受潮生锈现象。
2：仪表控制柜仪表接地线必须单独接大地。
3：传感器屏蔽线必须单独接大地。
仪表控制柜接地传感器屏蔽线接地和强电电器接地不能共用一个接地。
4：变频器变频器控制柜必须接大地。
5：变频器控制的电机必须接大地。
6：供电电源严禁与大功率或启动频繁的电器共用。
安装前必须仔细阅读本说明书，清楚各个细节，保证安装质量。
二:技术指标1:供电电源:AC220V±10％20W 50HZ/60HZ。
2:模拟量输入对应数字0-60000。
3:传感器供电6v ,放大器最大输入。
4:模拟量控制输出（隔离）:0-5V。
5:外部流量设定输入:4～20ma 0～20ma 0～10ma （隔离）。
6:当前流量输出:4～20ma 0～20ma 0～10ma （隔离）。
7:脉冲速度输入,0-3000HZ,全光电隔离。
OPT3001环境光传感器数据手册说明书
VDDProduct Folder Order Now Technical Documents Tools &SoftwareSupport &CommunityOPT3001ZHCSCY7C –JULY 2014–REVISED NOVEMBER 2017OPT3001环境光传感器(ALS)1特性•采用精密光学滤波，可与人眼相匹配：–可阻隔99%（典型值）以上的红外线(IR)•自动满量程设置功能可简化软件并确保进行适当配置•测量范围：0.01Lux 至83,000Lux •23位有效动态范围，支持自动设置增益范围•12种二进制权满量程范围设置：范围间匹配程度<0.2%（典型值）•低工作电流：1.8µA （典型值）•工作温度范围：-40°C 至+85°C •宽电源范围：1.6V 至3.6V •可耐受5.5V 电压的I/O •灵活的中断系统•小封装尺寸：2.0mm x 2.0mm x 0.65mm2应用•显示屏背光控制•照明控制系统•平板电脑和笔记本电脑•温度调节装置和家庭自动化电器•销售点终端•室外的交通灯和街灯•摄像机频谱响应：OPT3001和人眼3说明OPT3001传感器用于测量可见光的密度。
传感器的光谱响应与人眼的视觉响应紧密匹配，其中具有很高的红外线阻隔。
OPT3001是一款可如人眼般测量光强的单芯片照度计。
OPT3001器件兼具精密的频谱响应和较强的IR 阻隔功能，因此能够如人眼般准确测量光强且不受光源影响。
对于为追求美观效果而需要将传感器安装在深色玻璃下的工业设计而言，较强的IR 阻隔功能还有助于保持高精度。
OPT3001专门针对构建基于光线的人眼般体验的系统而设计，是人眼匹配度低且红外阻隔能力差的光电二极管、光敏电阻或其它环境光传感器的首选理想替代产品。
测量范围可达0.01lux 至83k lux ，且内置有满量程设置功能，无需手动选择满量程范围。
普森斯 王字壳温湿度变送器说明书（WIFI型）
壁挂数码管王字壳温湿度变送器说明书（WIFI型）Ver2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术指标 (3)1.4产品选型 (4)1.5设备信息 (4)第2章设备安装及使用 (7)2.1设备安装说明 (7)2.2设备使用 (7)第3章监控平台介绍 (11)第4章常见问题及解决办法 (11)第5章注意事项 (11)第6章免责声明 (12)附录：部分探头尺寸 (13)第1章产品简介1.1产品概述该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。
电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。
可采集数据并通过WIFI方式上传到服务器。
本产品充分利用已架设好的WIFI通讯网络实现数据采集和传输，达到数据集中监控的目的。
可大大减少施工量，提高施工效率和维护成本。
设备7-30V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。
1.2功能特点■采用瑞士进口的测量单元，测量精准■通过WIFI方式上传数据，支持局域网内通信、跨网关广域网通信■支持动态域名解析DNS■数据采集频率2s/次，数据上传频率1s~65535s/次可设■可接免费的云平台■产品采用壁挂式防水壳，安装方便，防护等级高。
1.3主要技术指标直流供电（默认）DC7-30V最大功耗0.1W（DC24V）A准精度湿度±2%RH(60%RH,25℃)温度±0.4℃（25℃）B准精度（默认）湿度±3%RH(60%RH,25℃)温度±0.5℃（25℃）变送器电路工作温湿度-40℃~+60℃，0%RH~95%RH（非结露）探头工作温度-40℃~+120℃默认：-40℃~+80℃探头工作湿度0%RH-100%RH温度显示分辨率0.1℃湿度显示分辨率0.1%RH温湿度刷新时间1s长期稳定性湿度≤1%RH/y温度≤0.1℃/y响应时间湿度≤8s(1m/s风速)温度≤25s(1m/s 风速)数据上传时间默认10s/次，1s~65535s 可设数据采集时间2s/次WIFI 通信参数802.11b/g/n安全性安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES1.4产品选型1.5设备信息尺寸：PR-公司代号300SMG-壁挂数码管王字壳WS-温湿度变送、传感器WIFI-WIFI 型1外置铜头3外置西门子头4外置精装探头5外延精装探头6外延防水探头7外延高灵敏度探头9外延金属防水探头A 外延四分管螺纹探头B 外延宽温探头ZJ 外延夹持探头HD 活动螺纹探头FW蜂窝型探头（相比外延金属防水探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5m/s 风）FF不锈钢防风探头（316L 不锈钢材质，耐腐蚀性强，高温强度优秀，间隙小，可抗30m/s 风，可阻挡细小粉尘穿透）数码管王字壳温湿度传感器外观图：1345679AB ZJ HD FWFF序名称内容号①设备贴膜上面带有产品logo以及名称②电源线DC5.5*2.1规格；使用配件电源适配器插入供电③传感器温湿度传感器④安装孔位使用配件膨胀螺丝包，将设备安装至墙面等需要安装的位置包装内容主设备×1产品合格证、保修卡×1膨胀螺丝包（含2个自攻螺丝及2个膨胀塞）×112V电源适配器×1第2章设备安装及使用2.1设备安装说明设备主体的安装2.2设备使用接通电源将电源适配器连接至设备的供电接口，再接通电源连接至网络1下载配置工具，使用QQ扫描二维码（仅限安卓手机），点击“客户端本地下载”，下载完成后根据手机提示将APP安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FST3001使用说明书适合调速秤恒速秤静态秤料位大皮带计量仪表计量精度0.05％可方便接入DCS系统可组网TW3000一: 系统性能1:专用工业级控制微处理器,系统稳定,运行可靠。
2:E2ROM保护数据,数据不丢失。
3:低温漂,低噪声放大器,真正做到了仪表低漂移。
4:多路模拟量输入,多路模拟量输出。
模拟量输入:16位.模拟量输出12位。
5:仪表具有自动校零功能。
6:环境温度:0～45℃。
7:仪表计量精度:优于0.5‰8:液晶2*10汉字显示,20个工作按键,单发光管状态显示。
9:可控制多种秤体:恒速秤调速秤静态秤等。
A:开关量输入输出全光电隔离。
B:脉冲速度输入.光电隔离。
C:外部开关量启动停机。
D:0～10ma 或0～20ma 或4～20ma 外部流量设定输入(全隔离)E:0～10ma 或0～20ma 或4～20ma 当前流量输出(全隔离)。
F:传感器供电6V,电流150MA。
G:开关量输出:报警指示运行指示上电备妥累加脉冲。
H:仪表具有2级放大功能:一级硬件放大二级程控放大。
注意：1：仪表电源进线必须接好，接线螺丝压紧。
不允许出现接触不好，受潮生锈现象。
2：仪表控制柜仪表接地线必须单独接大地。
3：传感器屏蔽线必须单独接大地。
仪表控制柜接地传感器屏蔽线接地和强电电器接地不能共用一个接地。
4：变频器变频器控制柜必须接大地。
5：变频器控制的电机必须接大地。
6：供电电源严禁与大功率或启动频繁的电器共用。
安装前必须仔细阅读本说明书，清楚各个细节，保证安装质量。
二:技术指标1:供电电源:AC220V±10％20W 50HZ/60HZ。
2:模拟量输入0-1.25V 对应数字0-60000。
3:传感器供电6v ,放大器最大输入12.5mv。
4:模拟量控制输出（隔离）:0-5V。
5:外部流量设定输入:4～20ma 0～20ma 0～10ma （隔离）。
6:当前流量输出:4～20ma 0～20ma 0～10ma （隔离）。
7:脉冲速度输入,0-3000HZ,全光电隔离。
8:RS485 通讯接口,通讯距离1200米。
9:仪表可组网TW3000系统,组网仪表数量32台。
A:LED显示单位:流量KG/M T/H(公斤/分钟吨/小时)累计量吨范围99999.999 9999999.9 。
B:仪表尺寸：长*宽*高=285*85 *265 MM。
功能代码一览表：三:FST-3001称重控制器使用说明TW-C802系列称重控制器是我单位采用国际最新技术研制和生产的新一代配料称仪表，是静态，动态计量和配料的专用智能仪表。
它集计量与控制功能为一体，与恒速称，调速称，静态称配套使用，实现各种物料的称重与配料。
仪表采用专用单片机，隔离的开关量输入输出接口,高性能的A/D和D/A转换器，配RS-485通讯接口，可方便接入DCS系统。
智能化PI输出可对变频器，滑差电机控制器等执行机构进行闭环控制。
仪表按键定义如下：功能键R/S ∑=0 L P ▲▼ DAT SET ESC数字键0 1 2 3 4 5 6 7 8 9 和小数点键。
R/S：启动或停止仪表。
单次启动，偶次停止。
∑=0：总量灯亮时，按∑=0键，清总量。
L：在修改状态下，按L键,返回上一个参数。
P ：打印总量（定制）。
▲：修改参数时，用于增加数值。
修改参数时，连续按压，将快速增加数值。
不修改参数时，选择循环显示的参量。
▼：修改参数时，用于减少数值。
连续按压，将快速减少数值。
DAT：进入参数修改状态，在按▲▼键前，按DAT键，进入数字修改状态。
此时用数字键修改参数，若输入错误，可按DAT键重新输入。
输入完成后，按SET键保存本参数。
SET ：参数修改键，按住超过2秒进入修改状态，此时，显示屏上出现提示。
在参数修改状态下，按SET键，保存本参数并进入下一个修改参数。
ESC：退出键。
在参数修改状态下，按此键退出修改状态。
循环显示的参量：按键▲▼ ,在显示屏上循环显示输入,速度,给定,输出,总量,温度，第二输入等参数。
.输入：显示输入的模拟量，信号输入范围:0-1.25V 模拟量：0-60000。
速度：显示调速称的速度，单位：转/秒。
范围：0-3000。
给定：显示仪表的给定值(键盘给定或远程给定)，单位：KG/分钟T/小时。
范围：****.*。
输出：仪表控制的PI输出值，范围：0-1023 ,对应D/A输出0-5V。
总量：仪表配料的累计量，单位：吨。
温度：仪表内的温度。
输入：显示输入的4-20ma的模拟量。
P01 参数分区选择：0 一级参数P02-P13, 132 二级参数P14-P40一级参数(参数分区选择=0)：P02 流量设定值：设定值。
范围：0-9999.9 。
单位：KG/分钟。
或吨/小时仪表运行时的流量目标值.在“给定方式选择”=1时,此设定值有效.设定值有两种修改方式, 给定方式选择=0 时,通过仪表按键修改或RS485通讯进行远程设定,给定方式选择=1 时,通过接线端子4-20输入信号进行远程设定P03 测零选择：手动测零。
范围：00-1。
用键▲▼修改“测零选择”=1，按SET键，开始测零。
在仪表安装完毕,模拟量达到要求后, 可以进行手动测零。
测零时按键不起作用。
1:手动开启秤体运行,使皮带上的物料下完.2:在皮带上做一记号,用秒表准确的测量皮带周期.置二级参数“测零时间”为皮带周期的整数倍.3:用键▲▼修改测零选择=1，按SET键，开始测零。
此时液晶下排显示测零时间.液晶上排显示输入模拟量，4:测零时间结束后,液晶上排显示本次零点大小,可用增加减少键修改合适后按SET键保存本次零点，结束本次测零.测零时,严禁触摸秤体.P04 标定选择：标定。
范围：00-1。
用键▲▼修改标定选择=1，按SET键，开始标定。
标定的目的求校准系数,使仪表显示的数据与实际的下料量相符,校准系数是影响秤计量精度的因素之一. 标定后,除非维修秤体,校准系数不允许改动。
开启秤体,手动测零后可进行标定.1:在一级参数下,用键置▲▼标定选择为1。
按SET键, 开始标定。
此时，液晶的上排显示标定时间。
下排显示瞬时流量。
2:手动下料,加料过程必须在标定时间内结束。
3: 在标定时间结束后或时间没结束，按SET键,液晶下排显示仪表计算的累积量（大于2kg，标定有效）。
液晶上排显示物料的实际重量（可用按键进行修改）。
按SET键,系统自动计算K值。
修改合适后, 按SET 键, 保存新的K值,结束本次标定。
标定时,严禁触摸秤体.P05 给定方式选择：流量给定值选择键盘设定或者4-20MA远程设定. 范围：00-1。
0：仪表键盘设定或RS485设定. 1：IN4-20MA远程设定P06 自动下限校准：校准远程设定信号的下限值。
范围：00-100。
当“自动下限校准”=66时，按SET键，校准校准远程设定信号的下限值。
远程设定信号可以是4--20MA 0--10MA 0--20MA,在外部设定输入信号端上输入下限信号4MA或0MA(此时S4E=1),通过键盘修改S4=66,按SET键,校准下限值,使流量设定值为0.P07 自动上限校准：校准远程设定信号的上限值。
范围：00-100。
当“自动上限校准”=66时，按SET键，校准校准远程设定信号的上限值。
远程设定信号可以是4--20MA 0--10MA 0--20MA,在外部设定输入信号端上输入上限信号20MA或10MA(此时S4E=1),通过键盘修改S20=66,按SET键,校准远程设定信号的上限值,使外部设定最大値是."输入20ma流量".P08 滤波系数. 范围0---5.一般选2.越大流量越稳.但不影响控制P09 自动检测上限零点。
范围0-10：测零过程中，不自动检测上限零点。
1：测零过程中，自动检测上限零点。
P10 流量单位选择：计量单位选择,范围：00-01设置仪表的流量计量单位是KG/分钟还是吨/小时0:KG/分钟1:吨/小时与计量单位有关的参数流量给定值远程设定信号(4--20MA)最大值时对应的瞬时流量p26远程流量输出(4--20MA)最大值时对应的瞬时流量p17.P11 启动方式选择：启动运行按键控制或者远程控制。
范围：00-1。
0:仪表键盘控制仪表的启动或停止。
1:远程控制仪表的启动或停止。
通过端子排的数字输入1进行控制。
P12 累加脉冲系数: 外部累计脉冲输出设定。
范围：2-50000。
单位KG 当累加量每超过一个外部累计脉冲输出设定值TP时，输出一个吨脉冲信号，外部累加产量。
当流量小时，TP取值2-10。
当流量大时，TP取值大于10。
取值原则是：产量累加一个TP单位的时间不能小于1秒。
P13 通讯发送延时: 485通讯发送延时。
范围：1-40 单位25ms二级参数(参数分区选择=132)：P14 比例系数：比例系数。
范围：0-99.99，调试时可设1.0。
比例调节系数,仪表运行时,控制输出量的自动调整。
比例系数P决定调节幅度的大小。
P值越大调节幅度越大,P值越小调节幅度越小,调试时可设1.0,然后根据实际情况再做调整。
P15 积分系数：积分系数。
范围：0-99.99，调试时可设2.0。
积分调节系数,仪表运行时,控制输出量的自动调整。
积分系数I决定调节快慢。
I值越大调节越快, I值越小调节越慢, 调试时可设2.0,然后根据实际情况再做调整。
根据系统运行的实际情况,既物料的实际流量与设定流量的跟踪效果,反复调节比例系数P和积分系数I,使实际流量在设定流量附近有较小的波动,达到最佳效果.当实际流量迟迟达不到设定流量时,说明P值太小,应适当增加P值.如实际流量在设定流量附近快速的上下波动,说明P值太大,应适当减少P值.积分系数I的调节与P一样,I值越大,调节越快,反之越慢。
P16 零点：零点。
一般为传感器满量程的1/3。
零点,秤体皮带上无料时的模拟量。
可通过"测零选择" =1自动测出,也可以通过键盘手动修改。
恒速秤在"启动测零选择"=1时,按启动键先自动测零,测零结束后启动运行。
调速秤"启动测零"=0 ,启动直接运行。
P17 上限零点。
上限零点应大于零点。
秤体无料空转时,模拟量随着皮带的转动时大时小,在零点附近上下波动。
在启动状态下,当模拟量波动到零点以上时,总量累加,影响计量精度。
但设置上限零点后,只要模拟量波动不超过上限零点,虽有流量,但总量不累加，最大限度的消除震动对计量的影响。
上限零点的取值原则是秤体无料空转时的最大模拟输入。
标定时,可设上限零点=0（取消上限零点功能）,生产时,再恢复上限零点(皮带空转时模拟量的最大值),使皮带空转时总量不增加,消除皮带震动对计量的影响.但上限零点不能设置过大。
P18 校准系数：转换系数。
