柴油打桩机
柴油锤打桩机操作规程
柴油锤打桩机操作规程
《柴油锤打桩机操作规程》
一、前言
柴油锤打桩机是一种用于桩基工程的设备，具有高效、节能的特点。
为了确保操作安全，提高工作效率，制定本操作规程。
二、操作前准备
1. 工作人员必须经过专业培训并持有相关证书。
2. 检查和确保设备各部件完好无损。
3. 确认现场条件，清除障碍物。
4. 确保使用人员佩戴好安全防护用具。
三、操作流程
1. 启动柴油锤打桩机，进行设备的预热。
2. 将锤头与桩柱对准，并控制好落锤的高度。
3. 确保周围无人员靠近，落锤过程中保持安全距离。
4. 根据桩基情况，确定打击的次数和力度。
5. 打桩结束后，停止柴油锤打桩机，进行设备的冷却和维护。
四、注意事项
1. 不得在设备运行时进行维护保养，必须停机后进行。
2. 在操作过程中，严禁站在落锤范围内进行其他工作。
3. 维护工作人员必须进行相应的安全防护。
4. 在恶劣的天气环境下，禁止操作柴油锤打桩机。
五、操作后整理
1. 清理设备上的油污和杂物。
2. 对设备进行全面的维护检查，确保设备完好无损。
3. 将设备停放在指定的区域，进行固定和标识。
六、总结
柴油锤打桩机操作规程的制定和遵守，对保障操作人员的安全、提高工作效率具有重要意义。
只有严格遵守操作规程，才能保证工程施工的安全和顺利进行。
柴油式打桩机操作规程
柴油式打桩机操作规程柴油式打桩机操作规程一、安全准备1. 检查打桩机周围的环境，确保没有杂物和障碍物。
2. 检查机器及附件是否完好，如有损坏或故障应及时维修或更换。
3. 确保打桩机周围没有人员，设立警示标志，禁止非作业人员进入施工区域。
4. 穿戴好必要的个人防护装备，如安全帽、安全鞋、手套、耳塞等。
5. 确保打桩机有足够的燃油和润滑油。
二、操作步骤1. 启动打桩机（1）检查主机启动电源是否连接正常。
（2）调整油门，将其调整到低速位置。
（3）打开燃油开关，启动打桩机引擎。
（4）按下启动按钮，启动打桩机。
2. 调整工作参数根据具体打桩需求，调整打击频率和打击能量。
3. 调整打桩头位置和角度（1）将打桩头安装在打桩机的对应位置。
（2）调整打桩头的倾斜角度，使其与地面垂直。
4. 将打桩机移动到施工位置（1）将打桩机移动到预定的施工位置。
（2）确定打桩机位置后，停止。
5. 匹配打桩头和桩体确定打击装置和桩体的匹配情况，根据桩体的材料和尺寸选择合适的打桩头。
6. 调整打击深度和角度（1）根据需要调整打击深度和打击角度。
（2）通过调整打击深度和打击角度，确保桩体垂直和对齐。
7. 开始打桩（1）将打击装置对准桩头。
（2）按下开关，使打击装置开始工作。
（3）逐渐增加油门，控制打击频率和打击能量。
8. 监控打桩过程（1）观察桩体的垂直度和对齐情况。
（2）及时调整打击深度和打击角度，确保桩体的稳定性。
9. 完成打桩（1）打桩任务完成后，停止打击装置。
（2）关闭燃油开关，关闭打桩机引擎。
（3）清理工作现场，整理打桩机及附件。
10. 安全操作注意事项（1）禁止站在打桩机运行范围内。
（2）禁止接触机器运转部件。
（3）禁止随意调整打击装置的工作参数。
（4）禁止打桩机工作时向桩体靠近或停放人员。
以上就是柴油式打桩机的操作规程，希望对您有所帮助。

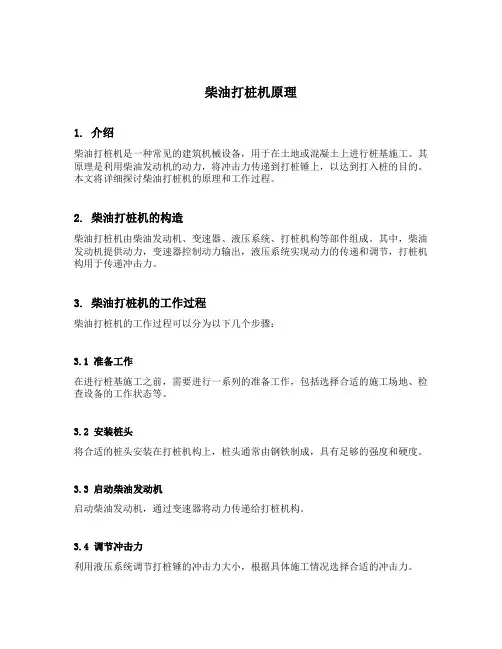

柴油打桩机原理
柴油打桩机原理1. 介绍柴油打桩机是一种常见的建筑机械设备，用于在土地或混凝土上进行桩基施工。
其原理是利用柴油发动机的动力，将冲击力传递到打桩锤上，以达到打入桩的目的。
本文将详细探讨柴油打桩机的原理和工作过程。
2. 柴油打桩机的构造柴油打桩机由柴油发动机、变速器、液压系统、打桩机构等部件组成。
其中，柴油发动机提供动力，变速器控制动力输出，液压系统实现动力的传递和调节，打桩机构用于传递冲击力。
3. 柴油打桩机的工作过程柴油打桩机的工作过程可以分为以下几个步骤：3.1 准备工作在进行桩基施工之前，需要进行一系列的准备工作，包括选择合适的施工场地、检查设备的工作状态等。
3.2 安装桩头将合适的桩头安装在打桩机构上，桩头通常由钢铁制成，具有足够的强度和硬度。
3.3 启动柴油发动机启动柴油发动机，通过变速器将动力传递给打桩机构。
3.4 调节冲击力利用液压系统调节打桩锤的冲击力大小，根据具体施工情况选择合适的冲击力。
3.5 打桩将打桩锤置于待施工的位置，并通过液压系统将冲击力传递给打桩锤，使其下落，冲击地面或混凝土，进而打入桩中。
3.6 按需调整根据实际施工情况，调整打桩的位置和冲击力，以确保桩的牢固性。
3.7 完成施工当达到预定的桩深度或满足设计要求时，停止打桩，完成施工。
4. 柴油打桩机的优势相比其他打桩设备，柴油打桩机具有以下优势：4.1 动力强大柴油发动机提供动力，能够保证打桩机在施工中拥有足够的动力输出。
4.2 灵活性高柴油打桩机灵活性高，适用于各种不同地质条件下的打桩施工，如土质地基、岩石地基等。
4.3 施工效率高由于柴油打桩机具有较高的动力和冲击力，施工效率较高，能够快速完成桩基施工任务。
4.4 维护简便柴油打桩机的维护相对简便，只需要进行定期的检查和维护即可保持设备的正常运行。
5. 柴油打桩机的应用领域柴油打桩机广泛应用于建筑工地、道路施工、桥梁建设等领域，用于进行桩基施工和地基加固。
结论柴油打桩机通过柴油发动机的动力和冲击力，实现了快速高效的桩基施工。
柴油打桩机操作规程
柴油打桩机操作规程柴油打桩机操作规程一、基本要求1、操作人员必须经过专业培训，取得专业操作证书后方可操作。
2、操作人员应认真查看打桩机保养记录，如有异常，及时向领班或工长汇报。
3、操作人员应具备一定的文化水平，可熟练掌握操作规程中的相关术语。
4、操作前要检查设备各部位是否完好无损，电气线路是否正常，确定使用前的准备处理方可投入使用。
二、安全操作1、柴油打桩机使用过程中应注意安全，切勿随意伸手到打桩机内部，特别是工作部位。
2、打桩机工作时，必须使用专业安全帽、耳塞、眼镜等安全防护用品。
3、打桩机工作时，地面应平整，不能有突出的障碍物。
4、在运输、拆装、维修、保养时，应避免跟机身连通的在铁件上接地，以免漏电伤人或损坏电器设备。
5、在打桩机的液压管路上应安装止回阀，以防止突然停止时的流体回流。
6、在打桩机工作中，应遵守相应的交通准则和安全规定，切勿手忙脚乱。
7、当发现打桩机出现异常声响或工作不正常时，应立即停止工作，排除故障，待确认问题完全解决后方可重新启动设备。
三、操作步骤1、将柴油打桩机移动至作业地点，确认工作平台稳固无移动现象。
2、在划定好的区域内，挖出适合打桩的基坑。
3、将打桩机工作平台调整到合适的高度，使锤头与钢管完全对齐，才能准确地完成打桩工作。
4、将打桩机定位到预先挖好的基础井内，使钢管与锤头拼接完毕并固定好，随即电源接通，打桩机便开始工作。
5、开始打桩时，应先进行低速和高速敲击测试，以确保设备能够正常工作。
6、根据预定的施工计划，按照图纸要求进行打桩作业。
7、若出现打桩时桩基不稳的现象，应及时停止施工，等待基础地质问题解决后方可继续施工。
8、在打桩机结束工作时，应及时切断设备电源，并进行清洁、维修、保养工作。
四、设备维护1、打桩机机身外部应保持清洁，确保各部位通畅，避免污物堵塞。
2、打桩机工作平台应定期检查并保养，防止设备在工作中出现故障。
3、钢管和锤头应保持干燥、防锈处理，以延长使用寿命。
柴油打桩锤的优势和劣势分析
柴油打桩锤的优势和劣势分析柴油打桩锤作为一种常见的桩基施工设备，广泛应用于建筑、港口、道路等工程领域。
它通过柴油引擎驱动，利用振动力将桩体推入地下，具备一定的优势和劣势。
本文将从施工效率、适用范围、维护保养等方面，对柴油打桩锤的优势和劣势进行分析。
一、柴油打桩锤的优势1. 施工效率高：柴油打桩锤具备强大的推力和冲击力，可在较短的时间内完成桩体的推桩作业。
相比其他桩基施工设备，它的施工速度更快，能够满足工程项目的紧急要求。
2. 适用范围广：柴油打桩锤适用于各种类型的桩基施工，包括桩身形状复杂的斜桩和摩擦桩。
不论是各类土质、岩石，还是湿地和海洋环境，柴油打桩锤都能够胜任，并具备较高的适应性。
3. 强大的冲击力：柴油打桩锤的冲击力可根据具体施工需求进行调节，能够适应不同桩基的施工要求。
冲击力的强大性确保了桩体能够牢固地嵌入地下，提高了桩基的稳定性和承载能力。
4. 维护保养相对简单：柴油打桩锤由柴油引擎驱动，机械化程度高，日常维护保养工作相对简单。
合理维护保养能够延长设备的使用寿命，减少故障发生，提高工程施工的连续性和稳定性。
二、柴油打桩锤的劣势1. 噪音和振动：柴油打桩锤在施工过程中会产生噪音和振动。
尤其是在居住区或需求降噪环境的工程项目中，需要采取相应的措施进行噪音和振动的隔离和保护，以减少对周围环境和人员的影响。
2. 燃油消耗：柴油打桩锤需要使用燃油，会对环境造成一定的污染。
为减少燃油消耗和环境污染，可以合理控制使用时间和频率，并择机使用更加清洁和环保的燃油。
3. 设备重量较大：柴油打桩锤由于具备较强的推力和冲击力，设备重量相对较大。
这对设备的搬运和转场带来一定困难，需要配备足够的起重设备和搬运人员，增加施工成本和复杂度。
4. 柴油引擎维护成本：柴油打桩锤的核心部件为柴油引擎，维护和修复成本相对较高。
为了保持设备的正常运行，需要定期更换机油和滤清器，进行机械和电气部分的日常检查和保养。
三、总结柴油打桩锤作为桩基施工设备的一种，具备高效、广泛适用、强大的冲击力和相对简单的维护保养等优势。
柴油打桩机、锤安全操作规程
启动步骤
打开燃油开关，将启动钥匙插入启动开关并 顺时针转动至启动位置，待发动机启动后， 立即松开钥匙。若启动失败，需等待10秒后 再次尝试启动。
停机步骤
在停机前，应先将打桩机、锤的负荷降低， 然后逆时针转动启动钥匙至停机位置，关闭 燃油开关。在紧急情况下，可直接按下紧急 停机按钮。
实施预防措施
将制定的预防措施落实到具体的操作 和管理中，确保各项措施得到有效执 行，降低柴油打桩机、锤使用过程中 的风险。
06
事故案例分析与经验教训总结
典型事故案例剖析
案例一
某工地柴油打桩机倾倒事故。在 打桩过程中，由于地基不坚实， 导致打桩机倾倒，造成人员伤亡
和设备损坏。
案例二
某工地柴油锤爆炸事故。在使用过 程中，由于柴油锤内部故障，引发 爆炸，造成现场工人伤亡。
经验教训三
加强安全管理。制定完善的安全管理制度和操作规程，加强对打桩机等设备的安全监管和 培训，提高工地的整体安全管理水平。同时，加强对事故的预防和处理能力，及时消除安 全隐患，确保工地的安全生产。
感谢您的观看
THANKS
04
安全防护装置设置与使用要求
安全防护装置种类及功能介绍
01
02
03
防护罩
用于保护操作人员免受飞 溅物伤害，同时防止异物 进入机器内部。
安全限位器
限制打桩机或锤的行程， 防止其超出安全范围。
紧急停车装置
在紧急情况下，可迅速切 断动力源，使机器停止运 行。
安全防护装置安装位置选择
防护罩应安装在打桩机或锤的易飞溅区域，确保操作人员安全。 安全限位器应设置在打桩机或锤的行程末端，确保机器在安全工作范围内运行。
柴油打桩机安全操作要求规程
柴油打桩机安全操作要求规程一、前言为了保障柴油打桩机的安全和正常运行，确保工作人员的人身安全和设备的正常使用，特制定本《柴油打桩机安全操作要求规程》。
二、操作人员的要求1.操作人员必须经过专门培训，并经过相关资格认证才能操作柴油打桩机。
2.柴油打桩机操作人员必须年满18周岁，体格健康、心理健康，不得患有色盲、夜盲等眼疾、聋哑、晕车、晕船和其他与工作有关的疾病。
3.操作人员在操作柴油打桩机前，必须清理工作区域，确保周围没有杂物和障碍物。
4.在操作柴油打桩机时，不得带任何首饰，衣物必须工作服、工作鞋、安全帽等劳保用品。
三、柴油打桩机安全操作规范1.柴油打桩机的环境要求：使用地面必须平整牢固，底座稳定，安装于完好无损的基础上。
2.柴油打桩机在启动前必须检查启动电源，柴油滤清器、燃油滤清器、空气滤清器、水箱液位、发电机气闸及驱动转子等系统有没有损坏，有没有异常声响或振动。
3.操作时，必须将油门设定为低速状态，检测慢速转动，待转动完成后，再将油门设定到需要的工作状态。
4.操作时，若发现出现异常情况，如异常声响、外露的金属件或某些零件等，应立即停机，并排除异常问题后再重新启动。
5.在操作柴油打桩机时，不得长时间使用，操作人员应定时休息。
6.若柴油打桩机长时间不使用，必须在储存前对其进行检查，并将其掩盖。
7.在操作柴油打桩机时，要注意周围的环境和人员，并尽可能保持距离。
四、维护和保养1.每次使用后必须对设备进行全面的清洁、检查，包括加油、换油、清洗滤网、紧固螺栓、清洗喷嘴等。
2.在设备运行期间，必须对设备进行全面保养，定期更换易耗部件。
3.在操作柴油打桩机时使用安全执行记录标准，收集机器日志、记录发生的事件，以便发生异常时，迅速的定位问题。
五、柴油打桩机是一种非常重要的机器设备，操作其安全有关人身安全和设备正常使用，可两不可兼得。
只有加强对柴油打桩机操作人员的培训、规范和设备的保养，才能最大限度的避免危险的事故发生，起到最好的使用效果。
柴油机打桩机安全操作规程(三篇)
柴油机打桩机安全操作规程第一章总则为了确保柴油机打桩机的安全操作，防止事故的发生，保护工作人员的生命财产安全，特制定本安全操作规程。
第二章安全准入管理1. 打桩机操作人员必须持有合法的操作证件，并接受相关的岗位培训和技能考核。
2. 制定安全操作规程的单位，必须配备并保修完好相应的消防设施和急救设备。
并制定安全培训计划，定期进行安全培训。
3. 打桩机操作人员在工作状态下，必须保持良好的精神状态，不得饮酒或服用妨碍驾驶的药物。
4. 打桩机必需进行强制性年度检查，并保持正常状态。
若设备出现故障必须停工检修。
5. 作业现场必须划定安全区域，并设置安全警示标志，禁止未经授权人员进入。
第三章安全操作规程1. 在打桩机操作前，必须对设备进行全面的检查。
确保各项部件工作正常，防止设备故障引发事故。
2. 在作业现场必须进行调查研究，了解地下水位、地质条件、周边环境等信息。
并根据实际情况选择合适的工作方式。
3. 在正式操作前，必须清理作业区域和设备周边的杂物。
确保作业安全。
4. 操作人员必须配戴适当的防护用品，包括安全帽、防护眼镜、耳塞等。
并穿戴合适的工作服装。
5. 在操作过程中，严禁擅自修改设备或私自进行维修。
如设备出现故障应立即停工并报告上级。
6. 在设备工作时，必须保持设备周围的人员距离，严禁站在设备上进行作业。
7. 操作人员必须牢固站稳，双脚要紧靠设备底座。
避免滑倒或因地震等原因导致的设备倾覆。
8. 在操作过程中，遇到风力较大或天气恶劣时，必须停止作业。
9. 操作人员必须掌握并严格遵守设备操作要领。
不得擅自调试设备参数或工作方式。
10. 在操作过程中，如遇到异常情况必须立即停工并向上级报告。
第四章灭火和急救措施1. 若设备发生火灾，操作人员应立即停工，报告上级，并采取灭火措施。
2. 火灾灭火时，操作人员应首先确保自身安全，采取合适的灭火方式。
3. 作业现场必须配备相应的灭火器材，并保证其有效性。
4. 对于受伤的员工，必须及时采取急救措施，并报告相关部门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锤。
18.当上活塞与起动钩脱离后，应将起落架继续提起，宜使它与上汽缸达到或超过2m的距离。
19.作业中，应重点观察上活塞的润滑油是否从油孔中泄出。当下汽缸为自动加油泵润滑时，应经常打开油管头，检查有无油喷出；当无自动加油泵时，应每隔15min向下活塞润滑点注入润滑油。当一根桩打进时间超过15min时，则应在打完后立即加注润滑油。
6．对新启用的桩锤，应预先沿上活塞一周浇入0.5L润滑油，并应用油枪对下活塞加注一定量的润滑油。
7．应检查所有紧固螺栓，并应重点检查导向板的固定螺栓，不得在松动及缺件情况下作业。
8．应检查并确认起落架各工作机构安全可靠，起动钩与上活塞接触线在5～10mm之间。
9．提起桩锤脱出砧座后，其下滑长度不宜超过200mm。超过时应调整桩帽绳扣。
10．应检查导向板磨损间隙，当间隙超过7mm时，应予更换。
11．应检查缓冲胶垫，当砧座和橡胶垫的接触面小于原面积三分之二时，或下汽缸法兰与砧座间小于7mm时，均应更换橡胶垫。
12．对水冷式桩锤，应将水箱内的水加满。冷却水必须使用软水。冬季应加温水。
13．桩锤启动前，应使桩锤、桩帽和桩在同一轴线上，不得偏心打桩。
14.在桩贯入度较大的软土层起动桩锤时，应先关闭油门冷打，待每击贯入度小于100mm时，再开启油门启动桩锤。
15．锤击中，上活塞最大起跳高度不得超过出厂说明书规定。目视测定高度宜符合出厂说明书上的目测表或计算公式。当超过规定高度时，应减少油门，控制落距。
16．当上活塞下落而柴油锤未燃爆时，上活塞可发生短时间的起伏，此时起落架不得落下，应防撞击碰块。
3Байду номын сангаас柴油打桩锤应使用规定配合比的燃油，作业前，应将燃油箱注满，并将出油阀门打开。
4．作业前，应打开放气螺塞，排出油路中的空气，并应检查和试验燃油泵，从清扫孔中观察喷油情况；发现不正常时，应予调整。
5．作业前，应使用起落架将上活塞提起稍高于上汽缸，打开贮油室油塞，按规定加满润滑油。对自动润滑的桩锤，应采用专用油泵向润滑油管路加入润滑油，并应排除管路中的空气。
25.遇有雷雨，大雾和六级及以上大风等恶劣气候时，应停止一切作业。当风力超过七级或有风暴警报时，应将打桩机顺风向停置，并应增加缆风绳，或将桩立柱放倒地面上，立柱长度在27m及以上时，应提前放倒。
26.作业后，应将打桩机停放在坚实平整的地面上，将桩锤落下垫实，并切断动力电源。
27.停机后，应将桩锤放到最低位置，盖上汽缸盖和吸排气孔塞子，关闭燃料阀，将操作杆置于停机位置，起落架升至高于桩锤1m处，锁住安全限位装置。
28.长期停用的桩锤，应从桩机上卸下，放掉冷却水，燃油及润滑油，将燃烧室及上、下活塞打击面清洗干净，并应做好防腐措施，盖上保护套，入库保存。
补充作业指导内容：
注：参考文献[3]
20.作业中，当桩锤冲击能量达到最大能量时，其最后10锤的贯入值不得小于5mm。
21.桩帽中的填料不得偏斜，作业中应保证锤击桩帽中心。
22.作业中，当水套的水由于蒸发而低于下汽缸吸排气口时，应及时补充，严禁无水作业。
23.作业中，当停机时间较长时，应将桩锤落下垫好，检修时不得悬吊桩锤。
24.严禁吊桩、吊锤、回转或行走等动作同时进行。打桩机在吊有桩和锤的情况下，操作人员不得离开岗位。
柴油打桩机、锤安全操作规程技术交底
工程名称：
施工单位
建设单位
设备名称
作业内容
交底部门
交底人
施工期限
年月日至年月日
接受交底班组或员工签名：
交底内容：
1．打桩机作业区内应无高压线路。作业区应有明显标志或围栏，非工作人员不得进入。桩锤在施打过程中，操作人员必须在距离桩锤中心5m以外监视。
2．机组人员作登高检查或维修时，必须系安全带；工具和其他物件放在工具包内，高空人员不得向下随意抛物。
