柴油打桩机打桩的施工工艺
柴油锤打桩机操作规程
柴油锤打桩机操作规程
《柴油锤打桩机操作规程》
一、前言
柴油锤打桩机是一种用于桩基工程的设备，具有高效、节能的特点。
为了确保操作安全，提高工作效率，制定本操作规程。
二、操作前准备
1. 工作人员必须经过专业培训并持有相关证书。
2. 检查和确保设备各部件完好无损。
3. 确认现场条件，清除障碍物。
4. 确保使用人员佩戴好安全防护用具。
三、操作流程
1. 启动柴油锤打桩机，进行设备的预热。
2. 将锤头与桩柱对准，并控制好落锤的高度。
3. 确保周围无人员靠近，落锤过程中保持安全距离。
4. 根据桩基情况，确定打击的次数和力度。
5. 打桩结束后，停止柴油锤打桩机，进行设备的冷却和维护。
四、注意事项
1. 不得在设备运行时进行维护保养，必须停机后进行。
2. 在操作过程中，严禁站在落锤范围内进行其他工作。
3. 维护工作人员必须进行相应的安全防护。
4. 在恶劣的天气环境下，禁止操作柴油锤打桩机。
五、操作后整理
1. 清理设备上的油污和杂物。
2. 对设备进行全面的维护检查，确保设备完好无损。
3. 将设备停放在指定的区域，进行固定和标识。
六、总结
柴油锤打桩机操作规程的制定和遵守，对保障操作人员的安全、提高工作效率具有重要意义。
只有严格遵守操作规程，才能保证工程施工的安全和顺利进行。
柴油锤击桩施工方案
柴油锤击桩施工方案一、项目概述二、施工准备1.施工人员应接受相关安全技术培训，持有合格的工作证件，并统一着装。
2.确认施工现场的各项准备工作已经完成，包括地基处理、堆料场布置等。
3.检查柴油锤、起重机、油水分离器等设备的运转情况，并做好润滑和保养工作。
三、施工工艺流程1.地基处理：根据设计要求和现场情况，对施工区域的地基进行挖掘、压实、排水等处理，确保施工条件符合要求。
2.桩基布置：根据设计要求，定位桩基的位置和间距，并进行标记。
使用起重机将预制好的桩材运至施工现场，并按照布置标记进行倾斜放置。
3.柴油锤安装：将柴油锤安装在起重机的吊钩上，确保锤头与待施工的桩体连接牢固。
4.施工操作：使用起重机将柴油锤定位到待施工的桩头上，通过吊塔高低，控制锤头与桩头的高度差。
5.锤击施工：启动柴油锤，将锤头自由下落，以一定的速度与冲击力撞击桩头。
通过反复的锤击操作，使得桩头逐渐沉入地下，直至达到设计的设定深度。
6.检查验收：在施工过程中，对各个桩基进行检查和验收，包括桩基垂直度、桩基沉桩深度等，确保施工质量符合要求。
7.完工处理：完成施工后，对施工现场进行整理和清理，把废弃物、余料等进行清理和处理，恢复施工现场的整洁。
四、安全措施1.安全教育：施工前对施工人员进行安全教育和技术培训，了解施工工艺流程和安全操作规程。
2.检查设备：每天施工前检查柴油锤、起重机等设备的运转情况，确保安全可靠。
3.人员防护：施工人员应配备符合标准的防护用品，如安全帽、安全鞋、手套等，并进行正确佩戴和使用。
4.施工现场安全：设置标志牌和警示标识，设置施工区域限制线，确保施工现场的安全。
5.燃油管理：使用柴油锤施工时，要严格控制油品的存储、加油和使用，防止任何可能导致火灾和爆炸的情况。
6.桩基检查：在施工过程中，对桩基进行定期检查和验收，发现问题及时处理。
五、质量控制1.施工前，对柴油锤进行检查和测试，确保其性能正常，并根据具体施工情况选择合适的柴油锤。
柴油打桩机原理
柴油打桩机原理1. 介绍柴油打桩机是一种常见的建筑机械设备，用于在土地或混凝土上进行桩基施工。
其原理是利用柴油发动机的动力，将冲击力传递到打桩锤上，以达到打入桩的目的。
本文将详细探讨柴油打桩机的原理和工作过程。
2. 柴油打桩机的构造柴油打桩机由柴油发动机、变速器、液压系统、打桩机构等部件组成。
其中，柴油发动机提供动力，变速器控制动力输出，液压系统实现动力的传递和调节，打桩机构用于传递冲击力。
3. 柴油打桩机的工作过程柴油打桩机的工作过程可以分为以下几个步骤：3.1 准备工作在进行桩基施工之前，需要进行一系列的准备工作，包括选择合适的施工场地、检查设备的工作状态等。
3.2 安装桩头将合适的桩头安装在打桩机构上，桩头通常由钢铁制成，具有足够的强度和硬度。
3.3 启动柴油发动机启动柴油发动机，通过变速器将动力传递给打桩机构。
3.4 调节冲击力利用液压系统调节打桩锤的冲击力大小，根据具体施工情况选择合适的冲击力。
3.5 打桩将打桩锤置于待施工的位置，并通过液压系统将冲击力传递给打桩锤，使其下落，冲击地面或混凝土，进而打入桩中。
3.6 按需调整根据实际施工情况，调整打桩的位置和冲击力，以确保桩的牢固性。
3.7 完成施工当达到预定的桩深度或满足设计要求时，停止打桩，完成施工。
4. 柴油打桩机的优势相比其他打桩设备，柴油打桩机具有以下优势：4.1 动力强大柴油发动机提供动力，能够保证打桩机在施工中拥有足够的动力输出。
4.2 灵活性高柴油打桩机灵活性高，适用于各种不同地质条件下的打桩施工，如土质地基、岩石地基等。
4.3 施工效率高由于柴油打桩机具有较高的动力和冲击力，施工效率较高，能够快速完成桩基施工任务。
4.4 维护简便柴油打桩机的维护相对简便，只需要进行定期的检查和维护即可保持设备的正常运行。
5. 柴油打桩机的应用领域柴油打桩机广泛应用于建筑工地、道路施工、桥梁建设等领域，用于进行桩基施工和地基加固。
结论柴油打桩机通过柴油发动机的动力和冲击力，实现了快速高效的桩基施工。
柴油打桩机施工方法和技术措施
柴油打桩机施工方法和技术措施1.施工前的准备工作在施工前，需要进行充分的准备工作。
首先，要认真查看施工场地的地质环境，了解地层情况和地下水位，确保施工安全。
其次，要对柴油打桩机进行检查和维护，确保设备正常运行。
还需要准备好所需的桩具和配件，以及其他必要的施工工具和设备。
2.选择合适的桩具和操作方法根据具体的施工要求和场地条件，选择合适的桩具和操作方法。
柴油打桩机可以使用不同类型的桩具，包括自带锤头、夹子式锤头、液压锤头等。
选择合适的桩具可以提高施工效率和质量。
同时，根据桩基的设计要求，采用不同的操作方法，如垂直打桩、倾斜打桩等。
3.控制施工过程中的动力和能量柴油打桩机施工时，要合理控制打桩机的动力和能量，以确保施工质量和安全。
在施工过程中，需要根据桩的类型和地层情况，调整打桩机的冲击力度和频率。
同时，要注意提前排除施工现场可能的障碍物，以避免桩机受力不均匀或发生卡桩等问题。
4.施工现场的环境保护和噪音控制在柴油打桩机施工中，要注意保护施工现场的环境，并控制施工噪音。
在施工现场周围设置好警示标识，并采取必要的措施，如搭建围挡、设置防护网等，确保施工现场的安全。
另外，柴油打桩机施工会产生较大的噪音，需要采取措施进行噪音控制，减少对周围环境和居民的影响。
5.施工过程中的监测和质量控制在施工过程中，要进行实时监测和质量控制，确保施工质量符合设计要求。
可以使用震动传感器等仪器，监测打桩机冲击力和频率，对施工参数进行调整。
另外，施工人员要仔细观察打桩机的工作状态和打桩效果，及时发现问题并进行处理。
6.施工结束后的清理和维护总之，在柴油打桩机的施工过程中，需要做好施工前的准备工作，选择合适的桩具和操作方法，控制动力和能量，保护施工现场的环境和控制噪音，进行监测和质量控制，以及施工结束后的清理和维护。
这些方法和技术措施可以提高施工效率和质量，确保施工的安全和可靠性。

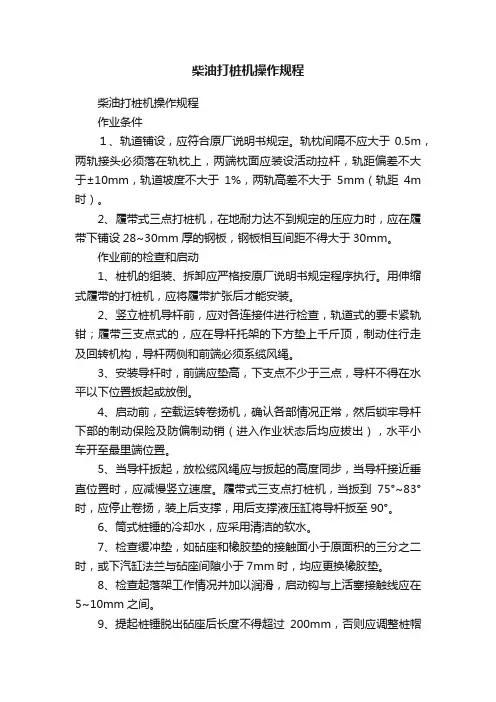

柴油打桩机操作规程
柴油打桩机操作规程柴油打桩机操作规程作业条件１、轨道铺设，应符合原厂说明书规定。
轨枕间隔不应大于0.5m，两轨接头必须落在轨枕上，两端枕面应装设活动拉杆，轨距偏差不大于±10mm，轨道坡度不大于1%，两轨高差不大于5mm（轨距4m 时）。
2、履带式三点打桩机，在地耐力达不到规定的压应力时，应在履带下铺设28~30mm厚的钢板，钢板相互间距不得大于30mm。
作业前的检查和启动1、桩机的组装、拆卸应严格按原厂说明书规定程序执行。
用伸缩式履带的打桩机，应将履带扩张后才能安装。
2、竖立桩机导杆前，应对各连接件进行检查，轨道式的要卡紧轨钳；履带三支点式的，应在导杆托架的下方垫上千斤顶，制动住行走及回转机构，导杆两侧和前端必须系缆风绳。
3、安装导杆时，前端应垫高，下支点不少于三点，导杆不得在水平以下位置扳起或放倒。
4、启动前，空载运转卷扬机，确认各部情况正常，然后锁牢导杆下部的制动保险及防偏制动销（进入作业状态后均应拔出），水平小车开至最里端位置。
5、当导杆扳起，放松缆风绳应与扳起的高度同步，当导杆接近垂直位置时，应减慢竖立速度。
履带式三支点打桩机，当扳到75°~83°时，应停止卷扬，装上后支撑，用后支撑液压缸将导杆扳至90°。
6、筒式桩锤的冷却水，应采用清洁的软水。
7、检查缓冲垫，如砧座和橡胶垫的接触面小于原面积的三分之二时，或下汽缸法兰与砧座间隙小于7mm时，均应更换橡胶垫。
8、检查起落架工作情况并加以润滑，启动钩与上活塞接触线应在5~10mm之间。
9、提起桩锤脱出砧座后长度不得超过200mm，否则应调整桩帽的绳扣。
10、检查导板磨损间隙，如超过7~10mm时，应更换。
11、检查各螺栓应紧固，特别是导板的固定螺栓，不得在松动及缺件的情况下作业。
12、上活塞采用振油法润滑的，当活塞跳起时，观察油孔应有油溢出。
采用自动油泵润滑的，当手扳油泵时观察油管应有油流动。
13、导杆的导向导管，应涂润滑油脂。
柴油锤打桩机操作规程
柴油锤打桩机操作规程柴油锤打桩机操作规程如下：一、安全准备1. 操作人员必须穿戴好防护设备，包括安全帽、安全鞋、防护眼镜、耳塞等。
2. 进行操作前，必须了解设备的性能、结构、使用方法以及相关安全操作规程。
3. 在操作现场设置明显的安全警示标志，确保没有人员未经许可进入作业区域。
二、设备准备1. 检查设备是否完好，特别是暗管、钢丝绳等动力影响区域是否有破损。
2. 检查设备的油量、润滑剂以及冷却液等，并保证其符合要求。
3. 检查设备的电气连接是否安全可靠，是否有脱落或损坏现象。
三、操作流程1. 根据地面条件和桩的类型选择合适的工作范围和打击频率。
2. 将柴油锤打桩机放置在平稳的地面上，使用支撑器件固定住设备，确保设备不会晃动。
3. 调整柴油锤打桩机的高度和水平度，确保锤子的冲击方向垂直于地面。
4. 启动柴油锤打桩机，先让其空转几分钟，确保设备的运行平稳。
5. 根据需要，将钢压头或其他设备安装在柴油锤上。
6. 操作人员站在设备的安全区域内，远离打击区域，按下控制按钮，打击桩。
四、操作注意事项1. 操作人员必须全神贯注，不能分心或走神。
2. 在操作中严禁随意调整设备的参数，如频率、冲击力等。
3. 在操作中，严禁触碰设备的运转部件和混凝土碎片等物体。
4. 如发现异常情况，如设备发生故障、噪音异常等，应立即停止操作，并通知相关维修人员。
5. 在操作中，严禁将手指、手臂或其他部位放入锤击区域，以免造成伤害。
6. 在设备停机前，应将控制按钮归位，确保设备处于安全状态。
五、设备维护1. 在操作结束后，及时清理设备表面的杂物和混凝土残渣，保持设备的清洁。
2. 定期对设备进行检查和维护，如更换润滑剂、油封、衬套等。
3. 如发现设备有故障或磨损现象，应及时通知维修人员进行维修和更换。
4. 在闲置期间，应将设备放置在干燥通风的地方，避免阳光曝晒和雨淋。
六、紧急情况处理1. 在设备发生异常情况时，操作人员应立即停止操作，并通知相关负责人和维修人员。
柴油锤打桩机施工流程
柴油锤打桩机施工流程今天为大家总结一下柴油锤打桩机在施工过程中的工艺流程，方便大家施工作为参考。
柴油锤打桩机施工工艺流程：1、就位打桩机：在施工过程中，打桩机必须保证垂直稳定，不发生倾斜、移动，就位时对准桩位。
2、起吊预制桩：首选栓好钢丝绳和索具，然后起动机械起吊预制桩，对准桩中心，然后放下插入土中，再在桩顶扣好桩帽或桩箍，最后出去索具。
3、稳定桩体：桩尖插入桩位后，先用较小的落距冷锤1～2次，桩入土一定深度，再使桩垂直稳定。
10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正，不得用目测。
桩插入时垂直度偏差不得超过0.5%。
桩在打入前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。
4、打桩：用落锤或单动锤打桩时，锤的最大落距不宜超过1.0m；用柴油锤打桩时，应使锤跳动正常。
打桩顺序根据基础的设计标高，先深后浅；依桩的规格宜先大后小，先长后短。
由于桩的密集程度不同，可自中间向两个方向对称进行或向四周进行；也可由一侧向单一方向进行。
5、接桩：如果桩长不够，可采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢；焊接时，应采取措施，减少焊缝变形；焊缝应连续焊满。
接桩时，一般在距地面1m左右时进行。
上下节桩的中心线偏差不得大于10mm，节点折曲矢高不得大于1‰桩长。
接桩处入土前，应对外露铁件，再次补刷防腐漆。
6、送桩：设计要求送桩时，则送桩的中心线应与桩身吻合一致，才能进行送桩。
若桩顶不平，可用麻袋或厚纸垫平。
送桩留下的桩孔应立即回填密实。
7、检验验收：每根桩打到贯入度要求，桩尖标高进入持力层，接近设计标高时，或打至设计标高时，应进行中间验收。
在控制时，一般要求最后三次十锤的平均贯入度，不大于规定的数值，或以桩尖打至设计标高来控制，符合设计要求后，填好施工记录。
如发现桩位与要求相差较大时，应会同有前单位研究处理。
8、最后移桩机到新桩。
河北省雄飞桩工机械有限公司专业生产柴油锤打桩机，质量有保证，服务更真诚，欢迎广大新老客户的光临与合作！原文出自：。
柴油打桩机锤安全操作规程技术交底
柴油打桩机锤安全操作规程技术交底柴油打桩机、锤是建筑工地常用的施工机械设备，可以快速地进行桩基施工作业。
然而，由于其操作要求较高，一旦操作不当，可能会导致安全事故的发生。
为了降低操作过程中的风险，保障施工人员的人身安全，下面给大家介绍柴油打桩机、锤的安全操作规程。
一、施工前的准备工作1.检查柴油打桩机、锤的外观和设备的机械状态，是否存在异常情况，如发现有损坏的零部件，应及时更换或修复；2.检查柴油发动机的冷却系统，确保冷却液充足，以防止柴油发动机过热；3.检查柴油发动机的润滑系统，确保机油充足，以保证柴油发动机的正常运行；4.检查柴油打桩机、锤的电气系统，确保电缆的绝缘完好，并检查线路是否接地；5.安装柴油打桩机、锤需要的附件和工具，如液压油、打桩锤头等。
二、柴油打桩机、锤的操作步骤1.在进行操作前，必须穿戴个人防护装备，包括安全帽、安全鞋、防护手套等；2.启动柴油发动机，确保发动机工作正常后才能开始操作；3.控制柴油打桩机的移动，确保操作区域没有障碍物，并保持工作区域的平整；4.将柴油打桩机的桩头和打桩锤头安装到泡沫底座上，并确保安装牢固；5.操作柴油打桩机的控制杆，控制打桩锤的上升和下降，打桩时要保持稳定，不得突然停止；6.在整个操作过程中，要密切观察柴油打桩机、锤的运行状态，一旦发现异常情况要立即停止操作并检查故障原因；7.操作结束后，关闭柴油发动机，拔掉电缆插头，并清理好施工现场。
三、柴油打桩机、锤的操作注意事项1.在操作柴油打桩机、锤时，禁止戴手套，以免手套被卷入机械部件中；2.在更换油浸封环等易老化零件时，必须使用工具，切勿用手直接接触；3.操作人员必须熟悉柴油打桩机、锤的操作原理和设备的结构，了解每个操作部位的功能和安全规程；4.禁止将未经许可的人员靠近柴油打桩机、锤的工作区域，以免发生意外。
通过以上的安全操作规程，可以有效地保障柴油打桩机、锤操作过程中的安全，降低事故的发生率。
为了施工人员的人身安全，请施工人员严格按照上述操作规程进行操作，确保施工作业的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油打桩机打桩的施工工艺
第一、桩机就位
柴油锤打桩机就位时应对准桩位，启动液压支腿油缸，校正整机处于水平状态。
第二、起吊管桩
先栓好吊装用的钢丝绳及索具，然后应用索具捆绑在管桩上部约50cm处，启动机器吊起管桩，使桩尖垂直对准桩位，缓缓放心插入土中。
桩帽与桩顶之间应有响应的衬垫。
第三、稳桩
桩尖插入桩位后，要先用落距较小冷锤1～2次，先使桩深入土中一定深度后再使桩垂直稳定，桩插入时垂直度偏差不得超过0.5％。
第四、打桩
打桩应“重锤轻击”，“轻锤重打”。
稳桩后，如果桩尖不易发生偏移时可适当增加落距逐渐提高到规定数值，继续锤击。
第五、接桩
两个电焊工应对称同时进行施焊。
先在坡口圆周上对称点焊接几个点，目的是为了固定上下桩，然后再分层施焊。
焊接的时候每层焊接厚度应均匀，焊接层数不得少于三层，焊缝连续饱满。
焊接时，必须将内层焊渣清理干净后再焊外一层。
对焊接好冷却后的接头进行防腐处理。
第六、送桩
为了能够将预制桩最终施工到设计的标高，要采用送桩器。
第七、检查验收
在打桩的时候，要记录每沉1M所需要的锤击数及落距的平均高度。
还要记录其他的一些施工记录，这样方便后期对打桩工程进行验收。
柴油锤打桩机在施工时主要遵循的就是上面的几个施工流程。
