绝缘靴(手套)防护工具耐压试验装置工作原理及使用方法
绝缘靴(手套)耐压试验装置使用说明
绝缘靴（手套）耐压试验装置一、概述该试验装置是绝缘靴（手套）批量试验的专用设备，是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。
该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作安全，是理想的绝缘靴（手套）专用设备。
二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
注意事项：1、控制箱面板上的输出端柱对变压器上的输入端柱（输入电压～220V）用线相连接，控制箱面板上的仪表测量端柱对变压器上的仪表测量端柱用线相连接。
2、每个设备在运行前需按铭牌接地标志处接地，方可试验。
三、结构设计该产品分三部份组成：1.绝缘靴（手套）控制箱；2.变压器（加配水电阻(选配件））；3.绝缘靴（手套）试验车（台），试验车（台）由：移动托架；盛水水桶；电极支架和绝缘支架等组成；变压器（水电阻（选配件））（两款变压器任选其一）绝缘靴（手套）平板车（台）水桶四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV3、容量：3kVA4、测试数量：每次6只附表：常用电气绝缘工具试验标准序号名称电压等级（KV）周期（年）交流电压（KV）时间（min）泄漏电流（mA）备注1 绝缘板6~101次305 35 802 绝缘罩35 1次80 53 绝缘夹钳35以下1次3倍线电压5 110 260220 4004 验电笔6~102次405 20~35 1055 绝缘手套高压2次81≤9 低压 2.5 ≤2.56 核相器62次6 1.7~2.4 10 10 1.4~1.77 橡胶绝缘靴高压2次25 1 ≤7.5五、产品附件1．高压变压器 1台2．控制箱 1台3．平板车(台)及水桶 1台4．连接线（控制箱连接变压器） 1根5．连接线（变压器连接电极支架头端） 1根6．使用说明书1份7. 产品合格证 1份8. 产品保修卡 1份摘要：产品型号：GYT产品名称：绝缘靴（手套）耐压装置生产厂家：武汉恒新国仪科技有限公司参考阅读：/jyxynsy.html仪器概述：绝缘靴手套耐压试验装置是我公司根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。
电工绝缘靴和绝缘手套使用方法及注意事项
用于各种规格的电工绝缘靴和绝缘手套的安全技术参数的检测。
英译：Boots Gloves Withstand Test DeviceHSXTX-IX绝缘靴绝缘手套试验装置为低压工作电压220V/50Hz的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的最高电压。
绝缘靴（手套）耐压试验装置分为两部件，一部件为水槽、二部件为控制台。
水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能。

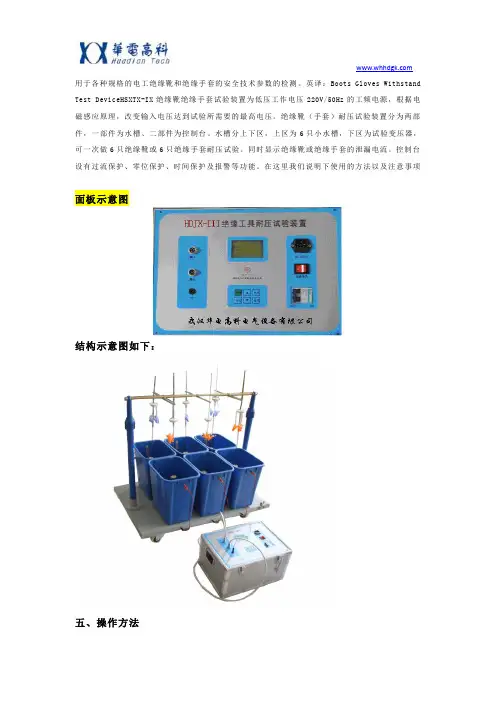

在这里我们说明下使用的方法以及注意事项面板示意图结构示意图如下：五、操作方法首先按图示可靠接好连线，待准备工作一切就绪（警示：地线牢固接地）后，打开设备电源开关，屏上显示主菜单界面见图，利用▲或▼键根据要求选择功能，按确认键进入相应菜单内容，按退出键返回上一菜单界面。
参数设置手套绝缘测试绝缘靴测试1、参数设置：进入该项后，界面出现四项设置见图，用户可根据试验要求设置好相应参数，设置时利用▲、▼、确认三键进行操作，参数设置完毕检查无误后，按退出键回到主菜单。
（注意：该项目各种参数均默认前次设置。
此下图所设参数为电力规程试验参数。
）参数设置手套08KV 9.9mA靴子15KV 7.5mA时间060sec2、主菜单：当参数设置完毕，用户回到主菜单后，利用▲、▼、确认三键选择试验项目，此时，用户按确认键，装置即刻进入自动检测试验。
液晶屏显示如下：I1:00.0 I2:00.0I3:00.0 I4:00.0I5:00.0 I6:00.0U:00.0kv T:000s在试验中，若发现某支被试品不合格，装置即刻停止试验并显示该支被试品的结果，如下图——I1为不合格试品（阴影部分所指的就是不合格试品），并伴有声音提示，用户可关掉电源，换下不合格试品，然后重新打开电源，直接选择上次试验项目。
I1: 00.0 I2:00.0I3:00.0 I4:00.0U:00.0kv T:000s当试验时间到，装置将自动降下高压，并显示各支试品试验结果。
绝缘靴(手套)试验装置原理图
绝缘靴手套试验装置原理
主要功能及参数
绝缘靴手套试验装置结构分布清楚，测量原理简单，采用50kv干式试验变压器作为高压电源，集成自动控制电路，同时对6只绝缘靴（手套）测试，输出最大电压30kv，最大泄露电流100mA，测试不合格显示不合格工位和泄露电流值，测量结束后打印测量结果。
原理结构图
上图是SJST-M 绝缘靴手套试验装置的结构图，图中左侧高压水阻是保护电阻，一般使用时将水淹没是电极即可，中间是三个装有一定水量的工装夹具，将手套或者绝缘靴放入水中并且淹没置于2/3即可，鞋内装有钢珠，在变压器的上部有两个连接端口，其中一根是给试验变压器提供电源，另一跟是采样信号线，监测
每个桶内鞋子的泄露电流，测试之前，切记要将地线接触好并仔细检查，否则可能高压尾不接地造成无法升压。
HTTX-H绝缘靴手套耐压试验装置说明书
HTTX-H绝缘靴手套耐压试验装置说明书目录一、简介 (1)二、工作原理 (1)三、结构设计 (1)四、主要技术参数 (3)五、配套使用方法 (3)六、注意事项 (5)工频耐压试验台、操作箱必须可靠接地一、简介HTTX-H绝缘靴(手套)耐压试验装置是根据绝缘靴（手套）的试验规程，并遵从广大用户意见而设计生产的。
该产品采用全自动升（降）压，自动读出每个被试品的泄漏电流，整个过程全自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。
更可靠地鉴别绝缘靴（手套）的泄漏电流，工频耐压等参数。
保障了试验工作者的安全，是理想的绝缘靴（手套）专用设备。
其主要特点：可同时测试3双绝缘靴（手套），并可读取每只的泄漏电流，准确判断不合格的绝缘靴（手套）；结构底部装配脚轮，可随意移动。
二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
三、结构设计该产品分二部份组成：1.绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2.绝缘靴（手套）操作箱，绝缘靴（手套）操作箱见图1，图1：绝缘靴（手套）操作箱接地端高压变压器水槽高压水阻高压变压器水绝缘支架图2：绝缘靴（手套）试验台四、主要技术参数1、输入电压：~220V 50Hz2、输出电压：0-30kV3、容量：3kV A4、测试数量：每次6只5、测量数据：可显示打印每只被试品电压值；泄漏电流值6、过流保护；过压保护；自定义时间、电压、泄漏电流值7、液晶显示，全中文菜单操作，带打印8、测量准确度：电压±2%（±3个字）电流±2%（±3个字）9、质量：绝缘靴（手套）操作箱12Kg工频耐压试验台60kg五、配套使用方法1.使用前先将水电阻内注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。

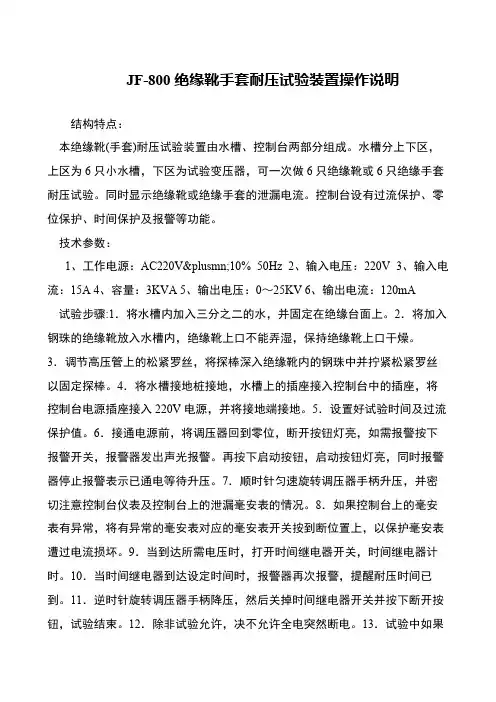

JF-800绝缘靴手套耐压试验装置操作说明
JF-800绝缘靴手套耐压试验装置操作说明结构特点： 本绝缘靴(手套)耐压试验装置由水槽、控制台两部分组成。
水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。
同时显示绝缘靴或绝缘手套的泄漏电流。
控制台设有过流保护、零位保护、时间保护及报警等功能。
技术参数： 1、工作电源：AC220V±10% 50Hz 2、输入电压：220V 3、输入电流：15A 4、容量：3KVA 5、输出电压：0～25KV 6、输出电流：120mA 试验步骤:1．将水槽内加入三分之二的水，并固定在绝缘台面上。
2．将加入钢珠的绝缘靴放入水槽内，绝缘靴上口不能弄湿，保持绝缘靴上口干燥。
3．调节高压管上的松紧罗丝，将探棒深入绝缘靴内的钢珠中并拧紧松紧罗丝以固定探棒。
4．将水槽接地桩接地，水槽上的插座接入控制台中的插座，将控制台电源插座接入220V电源，并将接地端接地。
5．设置好试验时间及过流保护值。
6．接通电源前，将调压器回到零位，断开按钮灯亮，如需报警按下报警开关，报警器发出声光报警。
再按下启动按钮，启动按钮灯亮，同时报警器停止报警表示已通电等待升压。
7．顺时针匀速旋转调压器手柄升压，并密切注意控制台仪表及控制台上的泄漏毫安表的情况。
8．如果控制台上的毫安表有异常，将有异常的毫安表对应的毫安表开关按到断位置上，以保护毫安表遭过电流损坏。
9．当到达所需电压时，打开时间继电器开关，时间继电器计时。
10．当时间继电器到达设定时间时，报警器再次报警，提醒耐压时间已到。
11．逆时针旋转调压器手柄降压，然后关掉时间继电器开关并按下断开按钮，试验结束。
12．除非试验允许，决不允许全电突然断电。
13．试验中如果。
NYZ-A 绝缘靴（手套）耐压测试仪 使用维护说明书
文档编号SX-JY-211222001NYZ-A绝缘靴（手套）耐压测试仪使用维护说明书武汉三新电力设备制造有限公司版权专有违者必究目录NYZ-A绝缘靴（手套）耐压测试仪 (8)一、概述 (8)二、工作原理 (8)三、结构设计 (8)四、主要技术参数 (9)五、配套使用方法 (9)六、安全说明 (11)6.1试验场所选择 (11)6.2操作人员规定 (11)七、操作规则 (12)7.1禁止重复开关机 (12)7.2试验过程中，禁止打开30K V绝缘靴（手套）耐压测试仪门板操作 (12)7.3测试中注意事项 (12)八、注意事项及维护 (12)8.1注意事项 (12)8.2定期维护 (13)九、维修及保养 (13)9.1零部件维护周期 (13)十、服务承诺 (13)附录一绝缘靴手套耐压试验接线示意图 (15)附录二绝缘杆双段耐压试验接线示意图（选配） (15)附录三绝缘杆单段耐压试验接线示意图（选配） (15)附录四验电器耐压试验接线示意图（选配） (16)附录五绝缘靴电性能国标要求 (17)附录六绝缘手套电气绝缘性能要求 (17)附录七绝缘杆试验项目、周期和要求 (17)附录八验电器试验项目要求 (18)附图1带接触电极延长段的验电器试验要求 (18)附图2不带接触电极延长段的验电器试验要求 (18)附录九安全操作规程 (19)1范围 (19)2规范性引用文件 (19)3作业内容和方法 (19)4附录说明 (19)附录十维修保养规程 (21)1范围 (21)2规范性引用文件 (21)3术语和定义 (21)4作业内容和方法 (21)5附录说明 (22)尊敬的顾客感谢您购买本公司NYZ-A绝缘靴（手套）耐压测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
绝缘手套耐压试验方法
绝缘手套耐压试验方法
绝缘手套耐压试验方法是电气工程中必须进行的一个测试，测试的目的是检测绝缘手套能否承受高压电场的作用而不破裂。
下面介绍一下绝缘手套耐压试验的具体步骤和方法。
首先，将绝缘手套穿好，然后将手套放置在测试台上，将测试仪器连接到手套上，确保连接牢固。
接下来，将测试仪器的电极插入手套内部，然后逐渐增加电压，直到手套不能承受电场压力而破裂为止。
测试过程中需要确保电压的增加速度不超过规定的标准。
在测试结束后，需要记录下手套破裂时的电压值，并对手套进行检查，以确保手套的完整性和质量。
在进行绝缘手套耐压试验时，需要遵守相关的安全规定和操作规程，确保测试的安全和准确性。
同时，还需要选择合适的测试仪器和设备，以确保测试的可靠性和精度。
总之，绝缘手套耐压试验是电气工程中非常重要的一个测试，只有通过这个测试，才能确保绝缘手套的质量和安全性。
- 1 -。
绝缘靴,绝缘手套耐压实验
绝缘靴绝缘手套耐压试验仪一、产品概述绝缘安全工器具耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，本设备采用了PLC控制器技术、2.4G ISM组网技术、结合优良的人机界面操作，使您在使用时轻松自如、得心应手。
可用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
本试验装置与我公司GDMA-2型智能高压毫安表无线组网，构成辅助安全工器具综合试验成套装置，精确测量多路高压泄漏电流，同时，一次可以同时进行6只试品的试验，为避免重复试验，独特采用高压分断技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验，极大提高试验工作的效率。
专用于绝缘靴和绝缘手套等电力系统操作和检修必备的安全防护用具，DL/T 408《电业安全工作规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。
绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。
二、功能特点1、标配7寸（选配10寸高清屏）彩色液晶显示器、可编程控制器PLC自动化电气控制。
2、高压电压、高压电流（配智能高流表监测）、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。
3、人机界面采用全触控和部分键控操作方式，智能化工作过程，任选自动方式和手动方式。
4、独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了。
5、完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限（选配智能高流表监测、脱扣）、低压电流上限和计时时间。
6、具有回零检测功能，自动回零后才可进行试验，安全可靠。
7、具有8000条/3个月的本机存储空间，提供USB接口数据导出到外部U盘。
8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘靴（手套）防护工具耐压试验装置的工
作原理及使用方法
生产结缘靴和绝缘手套的厂家，长产品出厂的时候需要验证下产品是否达到绝缘的标准，如果靠人工一个个的排查，即浪费了时间又没有效率，如果用测试仪器模拟绝缘靴或手套工作的环境来测试其绝缘属性的话，就可以大大提高检测的效率，因此绝缘靴（手套）工具耐压试验装置便被发明了出来，此产品可以自动升（降）压，自动读出每个被试品的泄漏电流，工频耐压等参数,在保障测试者安全的同时及时剔除不合格的绝缘靴或者手套。
那么，绝缘靴（手套）防护工具耐压试验装置
一般主要由试验车和操作箱，两部分组城。
操作箱：
试验车：
其工作原理为接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。
根据绝缘靴（手套）试验规程，读取、记录测试参数。
一般操作方法为：
使用前先将水电阻内注水，注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。
将水槽注水，被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）
夹好。
绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。
检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的两根电缆把操作箱同试验台相连接。
面板操作说明：
“复位”键：相当于退出和返回上一级菜单的作用。
在试验过程中可随时按“复位”键终止操作。
“选择”键：移动光标；在“自定义”菜单下可用来选择耐压试验电压值、试验时间值、泄漏电流值。
“确认”键：按键选择下一部操作，试验过程结束后，按“确认”键可以打印试验数据。
拆卸绝缘靴（手套）时应切断电源，重复上述方法进行下一批次的试验。
每个厂家出厂的绝缘靴（手套）防护工具耐压试验装置的操作方法都大同小异，使用操作之前需要熟读产品操作说明书，严格按照操作说明书进行操作，以防触电事故发生。
