中国输电系统电压等级简介

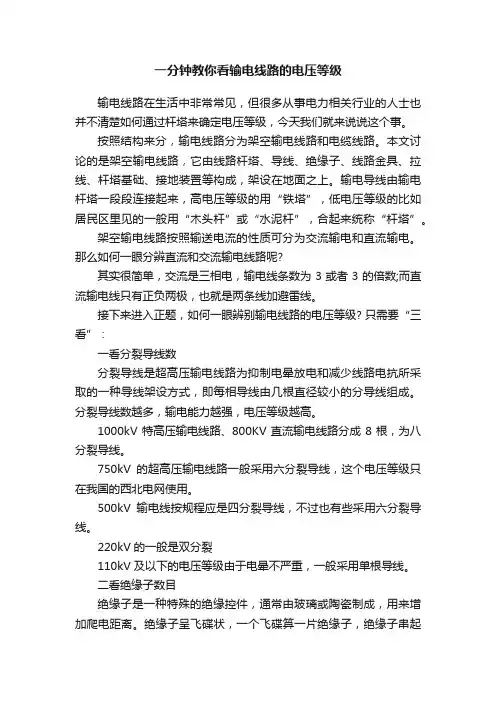

一分钟教你看输电线路的电压等级
一分钟教你看输电线路的电压等级输电线路在生活中非常常见，但很多从事电力相关行业的人士也并不清楚如何通过杆塔来确定电压等级，今天我们就来说说这个事。
按照结构来分，输电线路分为架空输电线路和电缆线路。
本文讨论的是架空输电线路，它由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。
输电导线由输电杆塔一段段连接起来，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。
架空输电线路按照输送电流的性质可分为交流输电和直流输电。
那么如何一眼分辨直流和交流输电线路呢?其实很简单，交流是三相电，输电线条数为3或者3的倍数;而直流输电线只有正负两极，也就是两条线加避雷线。
接下来进入正题，如何一眼辨别输电线路的电压等级? 只需要“三看”：一看分裂导线数分裂导线是超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式，即每相导线由几根直径较小的分导线组成。
分裂导线数越多，输电能力越强，电压等级越高。
1000kV特高压输电线路、800KV直流输电线路分成8根，为八分裂导线。
750kV的超高压输电线路一般采用六分裂导线，这个电压等级只在我国的西北电网使用。
500kV输电线按规程应是四分裂导线，不过也有些采用六分裂导线。
220kV的一般是双分裂110kV及以下的电压等级由于电晕不严重，一般采用单根导线。
二看绝缘子数目绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，用来增加爬电距离。
绝缘子呈飞碟状，一个飞碟算一片绝缘子，绝缘子串起到隔离导线与杆塔的作用。
每片绝缘子能够承受大约15～20千伏电压，所以可以根据绝缘子数判断电压等级。
不过如果在高海拔、污秽重的地区，片数会有所增加。
1000KV : 60片左右500kV：25片左右220kV：13片左右110kV：7-9片35kV的绝缘子为3片;220(380)V的线路一般没有绝缘子。
三看输电线路高度输电线路和地面之间的安全距离都是有规定的，电压等级越高，输电线路架设时的高度越高。
我国城市电网的电压等级配置基本分5级
我国城市电网的电压等级配置基本分5级电力系统负荷预测是电力系统自动化领域中的一项重要内容,对于电力系统的控制、运行和规划都有着非凡的意义。
中国城市和工业园区电网的电压等级基本上分为500、330和220千伏为输电电压等级，110和35千伏为高压配电电压等级，20和10千伏为中压配电电压等级，0.4千伏为低压配电电压等级。
发达国家城市电网具有变电层次少、中压配电网形成多方向互联的环网的结构特点，具有较高的供电可靠性，且对上一级电网容载比要求较低。
例如，法国巴黎电网的电压等级配置为400/225/20/0.4kV。
该电网结构由三个20kV中压环网、一个225kv环网和一个400kV环网组成。
这种结构具有很强的适应性。
虽然225kv的容量负荷比仅为1.3，但即使两座225kv变电站失电，系统仍能正常供电，且不失电负荷。
一些发达国家城市电网的电压等级配置如表2所示。
我国高中压配网均为辐射结构，没有形成环网。
中压配电电压等级低、容量小，高中配电压等级不够匹配。
现有的中压电网无法对上级电网起到足够的支撑作用，电网整体的可靠性较低。
为使电网的整体经济性最高，在电压等级合理配置中需要考虑城市电网在哪个电压等级实现分区供电、在哪个电压等级实现电网互联、在哪个电压等级实现全面自动化，以及采用哪个电压等级为城市中心供电的问题。
同时，需要考虑城市人口增长，负荷增加，城市扩展等因素，以适应未来20-50年社会经济发展对供电的需求和未来城市电网对变电站站址和线路走廊的用地需求等。
城市外围电压等级的配置，主要需考虑城市外围电压等级的供电距离和相对于饱和负荷的供电容量。
我国城市市区面积s一般小于5以x〕kmz，按照理想情况计算由城市外围到市区中心的最大供电距离几二了亏7夏二40km。
根据表3中各电压等级的供电距离和供电容量数据，我国各城市现有的城网外围电压500、330、220kv均具有向市区负荷中心供电的能力。
其电压等级和传输功率、经济输送距离的关系见表3。
输电线路电压等级划分标准
输电线路电压等级划分标准嘿，朋友们！今天咱来聊聊输电线路电压等级划分标准这档子事儿。
咱先打个比方哈，这输电线路就好比是人体内的血管，把电这个“能量血液”输送到各个地方。
那电压等级呢，就像是血管的粗细不同。
你想想，要是输送大量血液，那肯定得是粗粗的大血管才带劲呀，同理，高电压等级就能传输更多的电。
咱常见的输电线路电压等级有好几种呢。
比如低压，就像家里的那些小电线，一般是 220V 或者 380V，给咱家里的电器供电，让咱能舒舒服服地看电视、吹空调啥的。
再往上呢，就是中压啦。
这中压就像是城市里的街道，能把电送到小区、工厂这些地方。
它比低压可厉害点儿，但也不算太牛。
然后就是高压啦！高压那可不得了，就如同高速公路一样，能快速、大量地传输电能。
高压线路能把电从发电厂送到很远的地方去，让好多地方都能用上电。
还有超高压和特高压呢！这俩简直就是输电线路里的“巨无霸”。
它们能跨越长长的距离，把电送得又远又稳。
可以说，有了它们，咱们国家各个地方的电都能得到保障啦。
你说要是没有这些不同的电压等级划分，那得乱成啥样呀？就好比血管都一样粗细，那能行吗？肯定不行呀！咱国家这么大，用电的地方那么多，不同的电压等级就各有各的用处。
就像不同尺码的鞋子，得合脚才舒服呀。
而且，随着科技的发展，以后说不定还会有更厉害的电压等级出现呢。
所以说呀，这输电线路电压等级划分标准可太重要啦！它就像是一个大管家，把电安排得明明白白的，让咱们的生活亮亮堂堂的。
咱可得好好了解了解它，这可不是什么枯燥的知识，这是和咱们生活息息相关的呀！你说是不是？咱得为国家有这么完善的输电系统点个赞，也得感谢那些为了让我们用上电而默默付出的人们呀！。
电力系统电压等级介绍
承担者。2006年，工程获得国家发改委核准，被确定为我
国特高压直流输电自主化示范工程，并于同年12月19日开
工建设。工程于2009年6月30日全线贯通并实现单极400千
伏低端送电，12月28日极二单极一次送电成功；2010年5月
1日，又成功实现极一的400千伏低端送电。6月15日，800
千伏高端部分完成双极全压试验送电。6月18日，工程竣
5
国外特高压交流输电线路
美国、前苏联、日本和意大利都曾建设了特高压 交流输电试验线路，进行了大量相关研究和试验。 最终只有前苏联和日本建成了交流特高压线路。
1985年前苏联建成世界上第一条1150kV交流特高 压线路（900km），从西伯利亚经哈萨克斯坦到乌 拉尔。前苏联从1985年8月至1991年共建成2350km 的1150kV输电线路和4座1150kV变电站。其中有 907km线路和3座1150kV变电站从1985年～1990年 按系统额定电压1150kV运行了5年。 1991年由于前 苏联解体和经济衰退，电力需求明显不足，降至 500kV运行。
20
向家坝-上海±800千伏特高压直流输电工程
2010 年7月8日，向家坝-上海±800千伏特高压直流输电示 范工程投入运行，这是世界上输送容量最大、送电距离最 远、技术水平最先进、电压等级最高的直流输电工程。该 工程由我国自主研发、自主设计和自主建设，是我国能源 领域取得的世界级创新成果，代表了当今世界高压直流输 电技术的最高水平。
至昆明钟街变电所 ➢ 1921年建成33kV石景山电厂至北京城的线路 ➢ 1933年建成抚顺电厂44kV出线 ➢ 1934年建成延边至老头沟66kV线路 ➢ 1935年建成抚顺电厂至鞍山154kV线路 ➢ 1943年建成镜泊湖水电厂至延边110kV线路
国内电压等级划分及全球各国电压一览表!
高压直流（国内）：直流电压为有效值±800kV以上的电压等级
中压：1kv至20kv的电压等级。
能承受此电压等级的电气设备，称为中压电气设备。中压以上，有高压、超高压、特高压等级别。
二、国际电压等级划分
电压等级的划分（国际）：高压、超高压、特高压、高压直流、特高压直流
高压HVAC（国际）：交流电压为有效值35KV及以上、220KV以下的电压等级
超高压EHVAC（国际）：交流电压为有效值330KV及以上1000KV以下的电压等级
特高压UHVAC（国际）：交流电为有效值1000KV及以上的电压等级
高压直流HVDC(国际)：直流电压为有效值±600kv及以下的电压等级
特高压直接UHVDC相同的电阻上分别通以直流电流和交流电流，经过一个交流周期的时间，如果它们在电阻上所消耗的电能相等的话，则把该直流电流（电压）的大小作为交流电流（电压）的有效值，正弦电流（电压）的有效值等于其最大值（幅值）的1/√2，约0.707倍。
一、国内电压等级划分
电压等级的划分（国内）：低压、高压、超高压、特高压、高压直流、特高压直流
低压（国内）：交流电压为有效值1KV及以下的电压等级
高压（国内）：交流电压为有效值1KV及以上、330kv以下的电压等级
超高压（国内）：交流电压为有效值330kv及以上、1000KV以下的电压等级
特高压（国内）：交流电压为有效值1000kv及以上的电压等级
全球各国电压一览表
我国电力系统额定电压等级
我国电力系统额定电压等级我国电力系统额定电压等级电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。
我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV及35kV以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。
随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，特别是静止变流器，从低压小容量家用电器到高压大容量用的工业交直流变换装置，由于静止变流器是以开关方式工作的，会引起电网电流、电压波形发生畸变，引起电网的谐波“污染”。
另外，冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等运行中不仅会产生大量的高次谐波，而且使得电压波动、闪变、三相不平衡日趋严重，这些对电网的不利影响不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，造成对电网的“公害”，为此，国家技术监督局相继颁布了涉及电能质量五个方面的国家标准，即：供电电压允许偏差，供电电压允许波动和闪变，供电三相电压不允许平衡度，公用电网谐波，以及供电频率允许偏差等的指标限制。
电压等级划分
之答禄夫天创作我国的电力网额定电压等级（KV）：0.22 ,0.38 ,3 ,6 ,10 ,35 ,60 ,110 ,220 , 330 ,500。
习惯上称10KV以下线路为配电线路，35KV、60KV线路为输电线路，110KV、220KV线路为高压线路，330KV以上线路称为超高压线路。
把60KV以下电网称为地域电网，110KV、220KV电网称为区域电网，330KV以上电网称为超高压电网。
把电力用户从系统所取用的功率称为负荷。
另外，通常把1KV以下的电力设备及装置称为低压设备，1KV以上的设备称为高压设备。
电压等级（voltage class）电力系统及电力设备的额定电压级别系列。
额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。
电力系统各点的实际运行电压允许在一定程度上偏离其额定电压，在这一允许偏离范围内，各种电力设备及电力系统自己仍能能正常运行。
我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。
目前我国经常使用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV及35kV 以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV 以下电压称为“低电压”。
我国规定平安电压为36V、24V、12V 三种。
我国输电线路的电压等级和要求
我国输电线路的电压等级和要求发布时间：2012-9-25 1:43:16 作者：中国电力技术专业网我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV，其中154 kV为非标准电压等级，66 kV和330 kV为限制发展电压等级。
我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV，其中154 kV为非标准电压等级，66 kV和330 kV为限制发展电压等级。
目前通常把10 kV及以下电力线路称为配电线路，其中把1 kV以下的线路称为低压配电线路，1～10 kV线路称为高压配电线路；35 kV及以上的电力线路称为送电线路，其中35 kV～220 kV线路称为高压送电线路，330～500 kV线路称为超高压送电线路。
根据电力事业的发展需要，将来可能发展750～1000 kV或更高的电压等级。
之所以采用高电压来输送电能，是因为采用高电压输送电能有以下优点：1、减少线路损耗；2、提高送电功率；3、输送距离远；4、相对提高了线路安全性。
所以，电力系统大部分都采用高压输电线路作为电力网内长距离、大功率的主要联络干线。
输电线路按其结构形式有架空电力线路和电缆电力线路。
因架空线路与电缆线路比，具有建设速度快、检修维护方便、输送容量大、综合造价低等优点，我国电力线路主要采用架空电力线路形式。
架空电力线路一般使用在城市外的长距离的旷野或高山上，而城市中为城市美观现多采用电缆下地。
架空电力线路的组成元件主要有导线、避雷线和接地体、绝缘子、金具、杆塔、拉线和基础。
对电力线路的基本要求是：1、保证线路架设质量，加强运行维护，提高对用户供电的可靠性。
2、要求电力线路的供电电压在允许的波动范围内，以便向用户提供质量合格的电能。
3、在送电过程中，要减少线路损耗，提供送电效率，降低送电成本。
4、架空线路由于长期置于露天运行，线路的各元件除受正常的电气负荷和机械荷载作用外，还受到风、雨、冰、雪、大气污染、雷电等自然和人为条件的作用，要求线路各元件应有足够的机械和电气强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输电系统的电压等级一般分为高压、超高压和特高压。
在国际上，对于交流输电系统，通常把35～220kV的输电电压等级称为高压（HV—high voltage），把330～750（765）kV的输电电压等级称为超高压（EHV —extra high voltage），而把1000kV及以上的输电电压等级通称为特高压（UHV —ultra-high voltage）另外，一般把±500kV电压等级的直流输电系统称为高压直流输电系统（HVDC—high voltage direct current）。
对我国目前绝大多数交流电网来说，高压电网指的是110kV和220kV电压等级的电网，超高压电网指的是330、500kV和750kV电压等级的电网，特高压电网指的是正在建设的1000kV交流电压等级和±800kV直流电压等级的输电系统。
在同一个电网中采用了不同的电压等级，这些电压等级组成该电网的电压序列。
目前，我国除了西北电网外，大部分电网的电压序列是500/220/110/35/10/0.38kV，西北电网的电压序列分别为750/330/110/35/10/0.38kV和220/110/35/10/0.38kV。
电能送到负荷中心后经过地区变电站降压到10kV，然后再由10kV配电线路输送到配电变压器，最后经过配电变压器将电压变成0.38kV供电力用户使用。
对于单相用户，其相电压就是民用220V交流电。
机组容量：
小机组：100MW及以下，50MW及以下的机组都被关闭了（火电厂因其污染严重现在200MW的机组也开始关闭）。
大机组：200MW及以上。
三峡总装机容量为1820万KW，单机容量为70万KW（700MW），一共26台机组，年均发电量847亿KW.H，是世界上最大的发电厂。
装机容量：电厂所有发电机额定容量的总和。
按发电厂总装机容量的多少分：
1，小容量发电厂，100MW以下的发电厂；
2，中容量发电厂，其装机容量在100-250MW范围内的发电厂；
3，大中容量发电厂，其总装机容量在250-1000MW范围内的发电厂；
4，大容量发电厂，其装机容量在1000MW及以上的发电厂。
