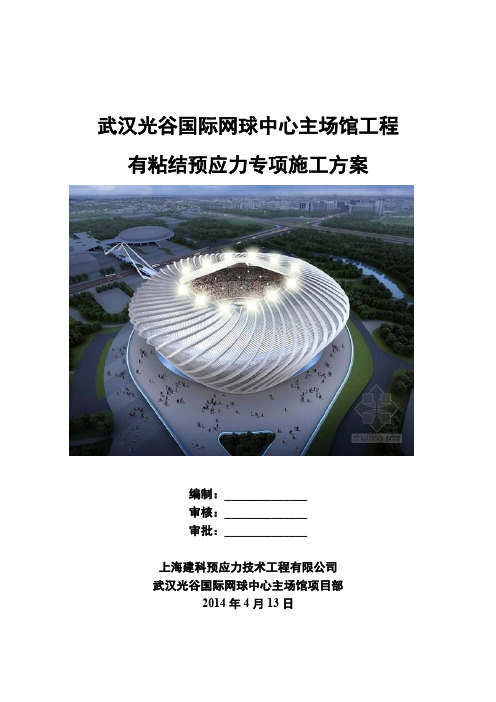

武汉光谷国际网球中心主场馆工程有粘结预应力专项施工方案编制：______________审核：______________审批：______________上海建科预应力技术工程有限公司武汉光谷国际网球中心主场馆项目部2014年4月13日目录第1章编制依据 (3)第2章工程概况及特点 (4)2.1 工程概况 (4)2.2 预应力施工主要技术要点 (5)第3章施工总体目标及施工计划 (18)3.1 预应力混凝土分包工程总体目标 (18)3.2 组织机构及人员准备 (19)3.3 材料及设备计划 (22)3.4 施工进度计划 (25)3.5 施工现场布置 (28)第4章预应力施工工艺和操作要点 (30)4.1 后张有粘结预应力施工工艺 (30)4.2 后张有粘结预应力施工操作要点 (31)第5章施工中的协调与处理 (39)5.1 与设计单位的协调配合 (39)5.2 与总包单位的协调配合 (39)5.3 与监理单位的协调配合 (40)5.4 与其它工种的交叉协调配合 (41)第6章工程质量保证体系及措施 (42)6.1 工程质量总目标及质量保证体系 (42)6.2 质量标准 (42)6.3 质量控制 (44)第7章安全生产、文明施工 (45)7.1 安全生产、文明施工总目标 (45)7.2 安全生产、文明施工管理体系及保证措施 (45)7.3 消防措施 (49)第8章竣工资料 (49)第1章编制依据1．施工图纸：中信建筑设计研究总院有限公司的预应力施工图纸及设计说明；2．规范、标准文件：《混凝土结构工程施工质量验收规范》GB50204-2002；《建筑工程预应力施工规程》CECS180：2005；《无粘结预应力混凝土结构技术规程》JGJ92-2004；《后张预应力混凝土结构施工图表示方法及构造详图》06SG429；《预应力混凝土用钢绞线》GB/T5224-2003；《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2010；《预应力筋用锚具、夹具和连接器》GB/T14370-2007；《建筑机械使用安全技术规程》JGJ33-2012；《建筑工程施工质量验收统一标准》GB50300-2001；《预应力用液压千斤顶》JG/T321；《预应力用电动油泵》JG/T319。
体育场看台施工实施方案
体育场看台施工实施方案体育场看台施工实施方案————————————————————————————————作者：————————————————————————————————日期：体育场看台施工方案目录一、工程概况 (2)二、编制依据 (2)三、施工准备 (3)四、施工工艺 (7)五、成品保护及施工条件 (9)六、安全措施 (10)七、文明施工 (11)一、工程概况体育场看台防水采用基层面层做法1、1.5厚ZT喷涂聚脲防水涂料2、20厚聚合物水泥砂浆保护层（向外侧找坡，向外找坡8mm）3、1.5厚JS防水涂膜4、钢筋混凝土二、编制依据2.1扬中奥体中心体育场建筑及结构施工图2.2根据中建总公司建筑防水工程施工工艺标准（2003年）2.3《建设工程项目管理规范》GB/T50326-20012.4《建筑施工手册》2.5《施工现场临时用电安全技术规范》JGJ46-20052.6《工程测量规范》GB50026-932.7《屋面工程质量验收规范》（GB50207—2002）2.8《建筑施工安全检查标准》JGJ59-992.9《建筑工程施工质量验收统一标准》GB50300-20012.10《住宅装饰装修工程质量验收规范》GB50210-20012.11其它相关规范三、施工准备3.1施工技术准备：（1）对施工图纸进行仔细阅读及熟悉，从施工角度提出意见。
对图纸中交待不清、设计矛盾或错误处提请设计明确。
查明各房间的地面建筑做法及建筑规范要求。
（2）根据设计图纸及有关施工规范，编制“施工方案”，并上报业主及监理单位，请予审查。
（3）选定商品砼供应商。
选定有资质实验室的砼供应商，按设计砼强度、温控要求，提出砼级配试配，进行优化砼配合比工作。
（4）认真进行技术交底，根据批准的施工方案，交底到工长和班组长，并强调严格执行。
（5）对看台弧边坐标尺寸采集数据，绘制实际看台图纸，与设计图纸对比，对差别大的，进行修补或剔凿。
体育场施工方案
3. 定期组织应急演练，提高施工人员应对突发事件的能力。
4. 配置应急物资和设备，如消防器材、救援器材、通信设备等，确保应急物资充足、设备正常。
5. 建立预警机制，对重大风险源进行监测、预警，提前采取预防措施。
6. 针对特殊作业环节，如高空作业、电气作业等，制定专项应急预案，降低风险。
3. 定期组织安全培训，提高施工人员安全意识，加强安全管理。
4. 设立专职安全员，负责施工现场的安全巡查，发现安全隐患及时整改。
5. 对施工现场实行封闭式管理，设置安全警示标志，确保施工现场安全。
6. 加强施工现场消防管理，配置消防设施，制定火灾应急预案。
7. 严格执行施工机械设备的维护保养制度，确保设备安全运行。
5. 提高体育场运营效益，充分考虑赛后利用，实现场馆多功能、可持续发展。
本施工方案将围绕以上工程概况和目标，制定详细的施工计划，确保工程顺利进行，达到预期效果。内容包括施工方法、施工工艺、施工组织、质量安全管理、环境保护等方面，旨在为施工团队清晰、明确的指导，确保施工过程高效、有序。
二、施工组织与人员安排
体育场施工方案
编 辑：__________________
时 间：__________________
一、工程概况与目标
体育场施工方案旨在为我国某城市新建一座具备现代化设施、功能齐全、可举办国内外大型体育赛事的综合性体育场。工程位于城市新区，占地面积约20万平方米，总建筑面积约为12万平方米，主体结构为框架结构，包含主体育场、训练场、热身场、观众席、贵宾区、媒体中心及相关配套设施。
4. 竣工验收阶段（10-12个月）：完成工程收尾、设备调试、竣工验收等工作。
体育场施工方案(全)
球场塑胶施工方案（一）施工工艺将甲组分、乙组分混合搅拌—加入催化剂-搅拌成粘稠胶料-加入20％U颗粒—铺设底胶—找平、面胶铺设—常温固化—测量、画线(二）基础检测:平整度：每3米标一个点，将3米直尺轻放于任何相邻两点之间，用塞尺测量最大局部凹陷不超过2毫米，即为合格点，测量总点不应少于10个.平整度合格率达到85%,即为合格，85％—-94％为良,大于95%为优.（三）施工工序1、清除场地内的垃圾，按上述方式进行基础检测并做好记录，清扫积水,晾干后，用吹风机将场地内的尘土吹净；把配料、搅拌场地清理好，保持配料场地胶周围的干净。
用钢丝刷将场地内的泥点、白灰点刷净；用锤子、钎子将刷不掉的白灰、水泥及凸起部分处理掉，然后吹扫整个场地；取少量胶液，按比例配置好后,进行实地小试。
实验完后，根据实验结果进行下一道工序.基础封底,把积水部分用料找平，密实度不合格的地方用胶封。
将刮杠加上标尺，将配置好的胶液倾倒于基础上，用刮杠刮平，各杠相接处用人工抹平,各处厚度应达到设计要求；待基层铺完硬化后，放水找积水点，把积水处按上述工艺处理找平,至底胶无积水。
待底胶完全硬化后,用打磨机对其表面进行打磨处理，以达到平整的要求,并增强了面层的粘接力;放水，找出场地内的积水处并做好标记，将水扫净、擦干，然后用胶补平，直至无积水为止，而后进行面胶的铺设。
运动场铺面层时，要及时扫泡根据图纸及设计要求，在场地内标出各种线位;用聚氨酯涂料喷涂已标好的线位,保证画线边缘清晰、准确；正确使用经纬仪、钢卷尺等测量工具，测量确定各种标志线的位置,反复测量,校核确认无误以达要求的精确度，方可用记号笔在塑胶面层上画线做记号。
喷漆时，要反复检查喷线盒的宽度是否符合标准的规定。
喷漆人员再操作时,一定要掌握好,使喷出的线条美观，色泽均匀。
基础局部特殊地方的处理：基础局部出现裂缝的地方，在基础封底前要进行处理,方法是，将基础松动的沥青块清理、铲除掉，并将缝里的垃圾清理干净，而后用胶浆灌封。
体育场施工方案
体育场施工方案1工程总施工顺序安排场地平整、临设搭设→回填渣土、修整场地、石方爆破清理→路基、场地碾压整平→道路、场地面层工程→附属工程→清理交工。
2主要分部工程工艺流程2.1.土方填筑工程在此工程中, 土方工程是一项比较艰巨的工作。
所以准备工作和组织工作不仅要先行, 而且要周全仔细, 否则因场地大和作业点分散独立, 容易造成窝工, 而影响工效。
6.2.1场地清理进场后, 先用推土机清除表层杂土和植被（厚度30mm）, 清除的杂土外运3公里。
6.2.2定位放样在清场之后, 为确定施工范围及挖填土方的标高, 应根据设计要求, 用仪器在施工现场进行定位测量放样工作。
6.2.3土方运输大量的土方运输拟采用加盖双桥汽车运输, 运输车辆设专人指挥, 卸土的位置要准确。
同时确保车辆运输的安全。
6.2.4土方填筑土方填筑采用接近最佳含水量的渣土料, 在料场严格控制上堤渣土料的含水量。
根据土料开挖方式、装运卸流程以及气象等条件对土料含水量进行调整, 调整方法如翻晒或加水等, 使其含水量满足要求后, 再进行填筑。
分段填筑时, 各段土层之间设立标志, 以防漏压、欠压和过压, 上、下层分段位置应错开。
必须严格控制铺渣土厚度及石块粒径。
机械压实每层不超过30 cm, 土块粒径不大于10 cm；每层压实后经监理人验收合格后方可铺筑上层土料。
由于气候、施工等原因停工的填筑工作面加以保护, 复工时必须仔细清理, 经监理人验收合格后, 方准填土, 并作记录备查。
如填土出现“弹簧”、层间中空, 松土层或剪力破坏现象时, 根据情况认真处理, 并经监理人检验合格后, 方可进行下一道工序。
施工过程中保证观测设备的埋设安装和测量工作的正常进行, 并保护好观测设备标志完好；部分造景的土方工程要严格按设计的要求成型。
下一层土方填筑前, 会同监理工程师进行各项质量检查和验收。
2.2.给排水管道铺设按图示位置放线进行沟槽开挖, 槽宽100cm,槽深70cm(结构层、面层), 沟槽人工开挖整平夯实, 先铺100厚黄沙垫层, 压实后铺设PVC管、套管, 套管接头, 接头应严密, 不得有渗水现象。
体育场预应力施工工艺
体育场预应力施工工艺预应力施工须结合土建和钢结构施工工序进行。
预应力地拉梁的施工顺序如下：地拉梁开挖、垫层和胎模施工→绑扎底层钢筋、箍筋开口布置、垫保护层→放置型钢支架，支架顶抄平，与预应力管道底标高一致→铺设钢管，用水准仪量测，保证管道平直→钢管间焊接，并与型钢支架焊接→绑扎顶层钢筋、箍筋封闭→预应力筋在工厂下料，单根成捆运至施工现场→预应力筋质量检验→预应力筋发开，捆成束，端部点焊牢固→牵引钢丝绳穿入孔道，卷扬机等牵引设备准备就绪→整束预应力筋在钢丝绳和卷扬机牵引下穿入孔道→锚垫板等预埋件施工→检查和验收→浇筑混凝土（留置混凝土试块）、拉动钢绞线→混凝土养护→锚具质量检查→千斤顶校验、检查张拉设备和压混凝土试块→预应力筋初步张拉→钢结构施工→钢结构各施工阶段预应力分批张拉→钢结构施工完毕，预应力最终张拉、锚固→孔道灌浆，留置水泥浆试块→压水泥浆试块→切割端部钢绞线、端部封裹。
根据基本方案，预应力地拉梁与常规框架梁预应力施工有以下不同，需要注意。
(1)地拉梁开挖、垫层和胎模施工地拉梁开挖后，尽快施工垫层和胎模，设置排水沟，防止地面水流入基坑。
并采取措施防止垃圾、杂物落入坑内。
钢筋绑扎前，坑内清理干净。
(2)先绑扎底层钢筋，箍筋开口设置由于钢管需要从梁上放入梁内，因此待钢管埋设完毕后施工梁顶钢筋，并封闭箍筋。
(3)保证预应力孔道平直由于对预应力孔道平直要求较高，单束预应力筋较重，因此采用角钢焊成型钢支架，支撑预应力束。
并用水准仪抄平，保证预应力孔道支架表面水平。
钢管直接铺设在型钢支架上，并用水准仪测量，使钢管成一条直线，将钢管之间焊接，并与支架焊牢，防止在穿束时晃动。
(4)预应力筋下料为不占用施工场地，节约时间，按照下料长度在厂家下料，单根成捆运至现场。
整束穿束时，牵引端需点焊牢固，张拉前，需先割除点焊区段预应力筋。
考虑牵引端点焊区段长500mm，张拉工作长度1000mm，因此预应力筋下料长度应在结构长度上增加2.5m。
体育场预应力工程细则
监理实施细则工程名称：实施阶段：预应力施工阶段监理工程师：总监理工程师：xxxxxxxx有限公司年月预应力工程监理细则1 专业工程特点1.1 本工程为框架结构，地下1 层，地上4 层，总建筑面积89112 平方米。
在二、三、四、看台层环向及部分径向框架梁内配置有粘结预应力筋，部分次梁内配置无粘结预应力筋。
预应力筋：有粘结配筋形式为4-3Φs15.2，在梁截面内上下各2束直线布置；地下室外墙板配置无粘结预应力筋；无粘结预应力筋在梁截面内；采用低松弛预应力钢绞线Fs15.2，抗拉强度标准值fptk=1860MPa，直径15.2mm。
预应力锚具：为Ⅰ类锚具，有粘结张拉端采用多孔夹片锚具，无粘结张拉端采用单孔夹片锚具，固定端采用挤压锚具。
波纹管：采用金属镀锌波纹管。
有粘结预应力孔道灌浆采用素水泥浆，水泥应采用不低于42.5 的硅酸盐水泥或普通硅酸盐水泥，水灰比控制在0.4～0.45 之间，强度不低于M30。
1.2 本工程施工难点及重点控制部位：预应力分项工程是本工程主体结构工程施工中的重要分项，根据预应力技术在本工程的应用情况，主要有以下突出特点：1.2.1 预应力技术应用全面，采用了有粘结预应力技术、无粘结预应力技术，对专业施工提出较高要求。
1.2.2 本工程预应力筋主要的目的是为控制楼层梁的挠度及裂缝，并改善受力状态，如何建立有效的预应力和保证预应力的持续有效对结构受力状态非常重要。
2 本工程监理依据：2.1监理合同、施工合同、已批准的监理规划；2.2建设工程相关标准、设计文件和技术资料；2.3已批准、审查完的施工组织设计、专项施工方案；3 监理工作的流程后张法预应力钢铰线工程监理工作流程图：（Y：符合要求；N：不符合要求）先张法预应力钢铰线工程监理工作流程图：（Y：符合要求；N：不符合要求）4 监理工作的控制要点及目标值：4.1 控制要点4.1.1 质量：对本工程的施工难点及重点控制部位进行旁站监理，确保无重大质量事故发生。
万州区体育场钢结构检修安全专项方案2
万州体育场钢结构维修工程钢结构维修安全专项方案编制：审核：审批：重庆兄弟建设有限公司二0一六年九月一、工程概况 (3)二、编制依据 (3)三、施工计划 (5)四、施工工艺技术 (5)五、安全组织机构及项目管理规划 (8)六、施工安全保障措施 (10)七、应急预案 (14)八、劳动力计划 (22)一、工程概况重庆市万州体育中心重庆市万州区龙宝片区内，东临滨江大道，与长江相望，南、北、西三侧均为规划道路。
本工程总建筑面积32550m2，不设地下室，一层高的环形基座被4道伸缩缝分为东、南、西、北四个部分，南、北区为单纯基座部分，东、西区基座以上为看台部分，仅西区看台上方设置钢结构屋盖。
钢结构屋盖包括钢拱体系及屋盖体系。
钢拱体系包括前拱、中拱、后拱、高拱组成，每个拱分别由三角形钢管桁架组成，拱跨254m，高拱中心点标高为65m，前拱中心点标高为46.5m。
前拱与高拱位于同一平面，该平面与水平面夹角50°。
前拱、中拱、后拱、高拱在拱脚部位相交，设计成固定支座。
桁架弦杆与腹杆之间采用圆钢管相贯焊接。
屋盖体系由18道正放三角形钢管桁架组成，两端分别支撑于混凝土环梁和钢拱体系上。
屋盖桁架截面宽3m，高3~4m，跨度30~55m。
本工程是对整个钢结构进行清洁、除锈、上漆、锈蚀严重的灯线支座更换和天沟修复。
因作业面临空高度最高达到65m，危险系数大。
二、安全专项方案编制依据1、《中华人民共和国安全生产法》2、《钢结构工程施工质量验收规范》GB50205-20013、《建筑施工高处作业安全技术规范》JGJ80-20164、《建筑机械使用安全技术规程》JGJ33-20125、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）6、《中华人民共和国高处作业吊篮》GB19155-20127、《施工现场临时用电安全技术规范》JGJ46-20058、危险性较大的分部分项安全管理办法（建质[2009]87号文）9、重庆市危险性较大的分部分项工程安全管理实施细则（渝建发[2014]16号文）10、项目施工组织设计11、工程施工设计图如有新发布的最新规范标准，则按新规范标准执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆市万州体育中心体育场工程预应力专项工程重庆市万州体育中心体育场工程预应力专项施工施工方案重庆学府建筑工程有限公司2010年8月25日目录目录 (1)第1章编制依据和说明 (1)1.1 编制依据 (1)1.2 编制说明 (1)第2章工程概况及预应力结构特点 (2)2.1 工程概况 (2)2.2 预应力结构特点 (2)2.3 施工重点与难点 (3)2.3.1 框架梁柱节点的处理 (3)2.3.2预应力筋的预埋及张拉 (3)2.3.3 超长超大曲线孔道穿束及波纹管孔道的畅通和保护 (3)第3章施工指导思想及奋斗目标 (5)3.1 施工指导思想(公司经营宗旨) (5)3.2 施工奋斗目标 (5)第4章施工组织与管理 (6)4.1 预应力施工组织管理机构 (6)4.2 组织机构职能分工 (7)第5章施工技术依据 (10)第6章材料及设备 (11)6.1 材料 (11)6.2 设备 (12)第7章施工准备 (13)7.1 预应力施工场地规划 (13)7.2 预应力施工进度计划 (13)7.2.1 预应力筋埋筋进度计划 (13)7.2.2 预应力张拉进度计划 (13)7.2.3 预应力施工工期保证措施 (14)7.3 预应力施工材料计划 (14)7.4 预应力施工劳动力组织计划 (15)7.5 预应力施工设备计划 (15)7.5.1 预应力施工主要设备机具一览表(见下页) (15)7.5.2 预应力主要施工设备进场时间 (15)7.6 预应力施工用水用电计划 (16)7.6.1 现场用水计划 (16)7.6.2 现场用电计划 (16)7.7 预应力施工技术准备 (16)第8章预应力深化设计方案 (17)8.2 张拉端构造设计 (17)8.3 后浇带设计 (17)第9章有粘结预应力施工方案 (18)9.1 有粘结预应力工艺流程（斜线部分为土建施工） (18)9.2 施工工序 (19)9.2.1 垫板安装 (19)9.2.2 安装波纹管支承定位筋 (19)9.2.3 铺设波纹管 (19)9.2.4 设置灌浆孔(兼泌水排气管) (20)9.2.5 预应力筋下料 (20)9.2.6 预应力筋固定端挤压制作 (20)9.2.7 穿筋 (21)9.2.8 预应力筋张拉锚固 (21)9.2.9 孔道灌浆 (23)9.2.10 锚具封堵 (24)9.3 预应力施工要点 (24)9.3.1 模板及支撑的安装与拆除 (24)9.3.2 预应力筋下料、堆放及转运 (25)9.3.3 混凝土浇筑及养护 (25)9.3.4预应力筋张拉 (25)9.3.5框架梁柱节点处理 (25)9.3.6 张拉后预应力筋的切除 (26)第10章无粘结预应力楼板施工 (27)10.1工艺流程（斜体部分由土建完成） (27)10.2 施工工序 (27)10.2.1 预应力筋包涂 (27)10.2.2 固定端挤压 (27)10.2.3 张拉端垫板安装 (28)10.2.4 铺设无粘结预应力筋 (28)10.2.5 预应力筋张拉锚固 (29)10.2.6 锚具封堵 (30)10.3 无粘结预应力楼板施工要点 (30)10.3.1 模板及支撑的安装与拆除 (30)10.3.2无粘结预应力筋张拉 (30)10.3.3无粘结预应力筋张拉端设置形式 (30)10.3.4 张拉后预应力筋的切除 (30)10.4 无粘结预应力施工其它技术要求 (30)第11章预应力与土建施工的协调配合 (32)11.1 主体结构应为预应力分项提供的条件 (32)11.2 预应力张拉顺序 (32)11.3 预应力施工周期 (33)第12章质量 (34)12.2 有粘结预应力施工质量通病及防治 (35)12.3 认真整理收集各种施工资料 (37)第13章安全 (38)13.1 安全管理目标 (38)13.2 保障安全工作的措施 (38)第14章文明施工 (40)14.1 文明施工目标 (40)14.2 文明施工组织机构 (40)14.3 保证预应力分项文明施工的措施 (40)第15章环保与节能 (42)15.1 环境保护 (42)15.2 节能 (42)第1章编制依据和说明1.1 编制依据本《施工方案》的编制严格按照以下文件的规定进行：A 重庆市万州体育中心体育场工程2009年7月版本设计图纸。
B 国家现行相关施工验收规范、规程及质量检验评定标准。
C 各种预应力材料国家标准。
D 重庆有关政策和文件规定。
E 本公司程序控制文件及预应力施工作业指导书。
F 本公司多年来的施工经验、施工管理能力和技术装备水平。
G 工程特点、施工现场的实际情况、施工环境、施工条件和自然条件。
1.2 编制说明重庆市万州区体育中心体育场工程根据使用功能需要，在东、西区 6.000m 层楼板内，南、北区屋面层楼板内设置无粘结预应力筋；在西区2轴～25轴线共设置了16根后张有粘结预应力框架梁。
由于本工程具有预应力专项施工质量要求高、施工专业队伍及人数素质要求较高等特点，本《预应力施工组织方案》充分考虑各方面的因素要求，在配合总包施工和其它相关要求的情况下，对预应力施工进度、工序穿插、施工流程、质量控制和安全文明施工等各方面作了详细考虑。
本《预应力施工方案》作为直接指导预应力施工的依据，不但对预应力施工各道工序作出详细说明和编制，对与预应力施工有关的非预应力施工工序，也作出明确要求和建议。
本《预应力施工方案》根据本工程具体要求，力求在时间安排、工期配合、质量保证、综合协调、安全文明施工上保证总包总进度计划和质量安全目标的实现，通过对预应力工程量进度计划、劳动力效率计划、材料设备计划、资金进度计划的统筹安排，争取保证对预应力分项工程实施的有效保证，同时，通过对安全文明施工措施的落实和施工成品的保护，完成对本工程科学优质的管理。
第2章 工程概况及预应力结构特点2.1 工程概况重庆市万州区体育中心体育场位于重庆市万州区龙宝片区内，总用地面积140678m ²，总建筑面积32550 m ²。
其中南北区为单纯基座部分，混凝土结构体系为现浇混凝土框架结构，其上设有看台，无粘结预应力筋设置在屋面楼板中。
东西区基座以上为看台部分，由径向斜看台梁、直框架柱、柱顶环向框架梁、外侧V 型柱以及看台顶环梁组成现浇混凝土空间框架。
其中无粘结预应力筋设置在东西区6.000m 层楼板中；另在西区2轴～25轴线的16根径向斜看台框架梁中布置后张有粘结预应力筋。
预应力部分的梁、板混凝土强度等级为C40，V 型柱顶环梁西区顶层看台斜梁为C502.2 预应力结构特点预应力筋采用直径15.2mm 极限强度标准值为1860MPa 的高强低松弛（Ⅱ级松弛）标准型钢绞线。
预应力构件的基本情况如下：2.2.1有粘结预应力梁设计概况西区后张有粘结预应力框架梁截面主要为400mm ×1000mm 、400mm ×1200mm 。
根据跨度及截面的不同，有粘结预应力筋的形式有：F 轴线延至B 轴线的梁上部 通长索1×724.15s φ，为两端张拉，张拉端分别设置在梁两端部；D 轴线延至B 轴线的梁下部索1×724.15s φ，为一端张拉，锚固段设置在D 轴线梁柱节点处。
2.2.2无粘结预应力楼板设计概况东西区6.000m 层以及南北区屋面结构层楼板中均布置无粘结预应力筋。
以后浇带划分预应力施工段：在各独立施工段内沿环向设置通长无粘结预应力筋，张拉端设置在后浇带内侧或边梁处，待后浇带两侧施工段张拉后再浇筑后浇带混凝土；跨越后浇带设置搭接无粘结预应力筋，张拉端设置在楼板穴槽内，待后浇带混凝土强度达到设计要求后，在板面进行变角张拉。
2.2.3本工程预应力施工特点后张预应力框架梁跨数多，长度近50m ，且为斜梁结构。
为保证混凝土浇筑质量，需由下至上分两次浇筑，预应力筋均采用后穿索方式。
因此，在第一段梁混凝土浇筑施工过程中，因塑料波纹管中无预应力钢筋作为支撑，塑料波纹管极易损坏，请总包方对于已埋入的塑料波纹管采取妥善保护成为重要质量控制措施。
无粘结预应力筋为单根沿环向按600mm间距设置，由于设计要求预应力筋避开楼盖梁，而楼盖梁区格为不等宽度，因此实际无粘结预应力筋亦为不等间距，这对施工控制要求较高。
施工场地占地宽阔，现场重复转运次数较多，预应力材料的垂直运输与土建塔吊的配合协调要求高。
2.3 施工重点与难点2.3.1 框架梁柱节点的处理框架梁柱节点处配筋量大，端部柱纵筋与梁纵筋与锚具安装位置容易发生重读，此处的施工是整个预应力布管施工的关键，也是整个钢筋施工的难点。
预应力施工中既要保证预应力孔道的位置和曲线园滑，又要保证非预应力钢筋绑扎的质量，还要注意预应力筋与其它钢筋的间距，以保证节点混凝土浇筑的密实。
2.3.2预应力筋的预埋及张拉本工程后张有粘结预应力梁设置有上、下、长、短索预应力筋，需待梁混凝土浇筑完成以后，再行后穿预应力筋。
待全梁混凝土强度达到设计强度要求以后，再进行张拉。
张拉端部根据现场实际情况采用外凸或者内凹（详预应力深化设计图）封锚形式，张拉节点并不复杂，但因采用后穿索布筋形式，总包方应对已埋入的塑料波纹管加强成品保护，以确保预应力筋顺利穿入，保证张拉质量。
为保证预应力张拉端与预应力筋垂直，因此需在部分斜梁顶部张拉端设置张拉斜墩，以满足线性及张拉要求（张拉斜墩及锚固承台做法详见预应力深化设计图）。
无粘结预应力筋以后浇带划分预应力施工段。
在各独立施工段内沿环向设置通长无粘结预应力筋，张拉端设置在后浇带内或边梁处，待后浇带两侧施工段张拉后再浇筑后浇带混凝土；跨越后浇带设置搭接无粘结预应力筋，张拉端设置在楼板穴槽内，待后浇带混凝土强度达到设计要求后，在板面进行变角张拉。
施工过程中搭接筋的板面变角张拉作为施工控制难点，因板面张拉需预埋张拉斜槽，预应力筋线性在预埋施工时应控制好上弯线性流畅，避免急弯造成摩擦力增大影响张拉施工质量。
2.3.3 超长曲线孔道穿束及波纹管孔道的畅通和保护孔道是否畅通是预应力筋能否正常拉伸，构件预应力能否顺利建立的前提条件。
施工中由于非预应力工序与预应力工序相互交叉作业，预埋波纹管成孔及波纹管埋设质量常常受到各道非预应力工序影响，甚至出现破坏，导致混凝土浇筑时漏浆形成孔道堵塞。
如何协调预应力和非预应力工序在施工中的关系，保障波纹管成孔质量，是该类工程的施工难点。
本工程框架梁最大高度达到1200mm，同时孔道最大长度近50m，预应力孔道形成超长孔道，如在浇筑混凝土过程中将预埋的塑料波纹管打破而漏入混凝土，造成穿筋无法顺利穿过，将是影响预应力施工进度及质量控制的关键因素。
土建方采取何种方式加强对埋入塑料波纹管成品的保护，以确保预应力筋顺利穿入，是保证施工进度及质量的关键。
