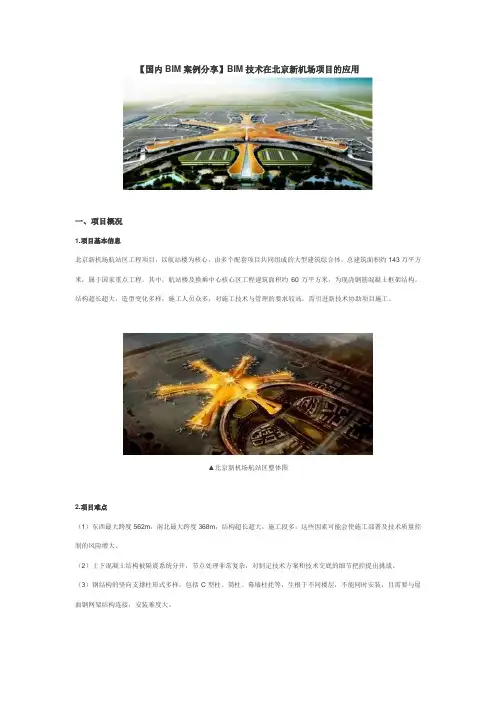

【国内BIM案例分享】BIM技术在北京新机场项目的应用
【国内BIM案例分享】BIM技术在北京新机场项目的应用一、项目概况1.项目基本信息北京新机场航站区工程项目，以航站楼为核心，由多个配套项目共同组成的大型建筑综合体。
总建筑面积约143万平方米，属于国家重点工程。
其中，航站楼及换乘中心核心区工程建筑面积约60万平方米，为现浇钢筋混凝土框架结构。
结构超长超大，造型变化多样，施工人员众多，对施工技术与管理的要求较高，需引进新技术协助项目施工。
▲北京新机场航站区整体图2.项目难点（1）东西最大跨度562m，南北最大跨度368m，结构超长超大，施工段多，这些因素可能会使施工部署及技术质量控制的风险增大。
（2）上下混凝土结构被隔震系统分开，节点处理非常复杂，对制定技术方案和技术交底的细节把控提出挑战。
（3）钢结构的竖向支撑柱形式多样，包括C型柱、筒柱、幕墙柱扥等，生根于不同楼层，不能同时安装，且需要与屋面钢网架结构连接，安装难度大。
（4）屋面钢网架结构本身造型变化大，与竖向钢支撑C型柱相连，可能造成屋面钢网架结构及室内天花复杂多变，安装难度大。
（5）机电系统复杂，机电设计施工图过程调整量大。
在机电工程深化设计过程中，所涉专业众多，各系统覆盖面广，交互点多，协同工作量大，可能会为项目施工过程中的协同工作留下隐患。
（6）参与单位多、参与施工人员高峰期预计超过8000人，人员过多可能会造成现场施工管理混乱等问题出现。
3.应用目标为了配合集团公司BIM技术推广应用的总体规划，在本项目BIM技术应用中，要实现两个目的，第一，解决项目本身管理过程中的问题；第二，验证和积累BIM应用方法，为后续的类似项目应用提供经验。
在此之前，集团已经在多个房建项目上进行了BIM应用，对于房建项目的建模方法、建模标准、项目应用方法等，已经有一定的积累。
这些积累成果是否都可以在机场项目上应用？机场项目的BIM应用还有哪些特殊的要求？为了实现上述目的，本项目应用中确定了如下四个目标：（1）项目技术管理目标：根据项目特点进行施工部署和技术质量控制、制定技术方案和进行技术交底时注意项目中的难点细节、多造型钢结构的精准安装、项目协同管理及现场施工管理等问题。

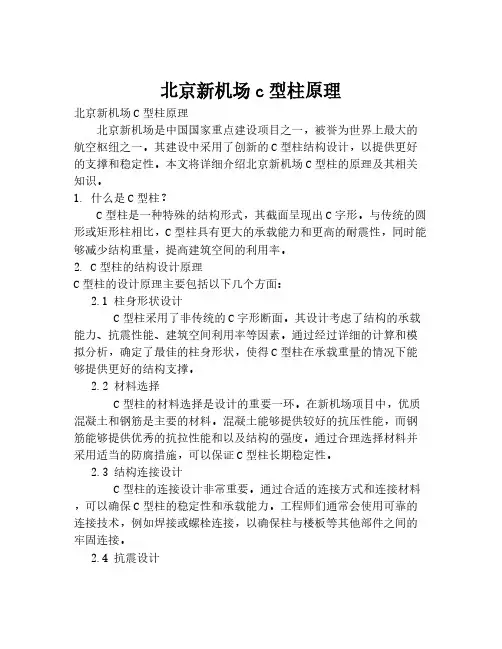

北京新机场c型柱原理
北京新机场c型柱原理北京新机场C型柱原理 北京新机场是中国国家重点建设项目之一，被誉为世界上最大的航空枢纽之一。
其建设中采用了创新的C型柱结构设计，以提供更好的支撑和稳定性。
本文将详细介绍北京新机场C型柱的原理及其相关知识。
1. 什么是C型柱？ C型柱是一种特殊的结构形式，其截面呈现出C字形。
与传统的圆形或矩形柱相比，C型柱具有更大的承载能力和更高的耐震性，同时能够减少结构重量，提高建筑空间的利用率。
2. C型柱的结构设计原理C型柱的设计原理主要包括以下几个方面：2.1 柱身形状设计 C型柱采用了非传统的C字形断面。
其设计考虑了结构的承载能力、抗震性能、建筑空间利用率等因素。
通过经过详细的计算和模拟分析，确定了最佳的柱身形状，使得C型柱在承载重量的情况下能够提供更好的结构支撑。
2.2 材料选择 C型柱的材料选择是设计的重要一环。
在新机场项目中，优质混凝土和钢筋是主要的材料。
混凝土能够提供较好的抗压性能，而钢筋能够提供优秀的抗拉性能和以及结构的强度。
通过合理选择材料并采用适当的防腐措施，可以保证C型柱长期稳定性。
2.3 结构连接设计 C型柱的连接设计非常重要。
通过合适的连接方式和连接材料，可以确保C型柱的稳定性和承载能力。
工程师们通常会使用可靠的连接技术，例如焊接或螺栓连接，以确保柱与楼板等其他部件之间的牢固连接。
2.4 抗震设计 抗震设计是新机场C型柱的重要考虑因素。
为了增加柱的整体稳定性和抗震能力，工程师会采用各种手段和方法，例如增加柱内钢筋的数量和密度，增设钢筋混凝土厚壁，借助钢筋混凝土框架等。
3. C型柱的优势和应用领域 C型柱在结构设计中具有许多优势，因此被广泛应用于各个领域。
以下是C型柱的主要优势和应用领域：3.1 承载能力优异 C型柱的独特结构形式使得其具有更大的承载能力，能够承受较大的压力和负荷。
3.2 抗震性强 C型柱的设计中充分考虑了抗震性能，使得其在地震等自然灾害中具有较高的稳定性。
北京新机场主航站楼采光顶技术分析
北京新机场主航站楼采光顶技术分析摘要：本文对北京新机场主航站楼采光顶的相关设计及安装进行了介绍，对各种重难点技术和新材料、新工艺、新方法进行了相关分析，并提出了经济、高效、适用的施工措施和解决办法。
关键词：采光顶；异型曲面；铝结构；BIM1.采光顶系统介绍北京新机场位于永定河北岸，北京市大兴区礼贤镇、榆垡镇和河北省廊坊市广阳区之间，北距天安门46公里，距离首都机场68.4公里，属国家重点工程。
新机场采光顶主要由钢结构采光顶和铝结构采光顶两大部分组成（如图1所示）。
为了兼顾结构安全性、经济性和整体效果的要求，各区域采光顶根据单元的具体分格尺寸，主受力钢构件分别设计。
在主钢构件的上方，即为解决采光顶防水、遮阳、节能等功能的构造系统，其中龙骨为钢铝结合组合构件，玻璃面板配置为12+18Ar+6+2.28SGP+6超白钢化中空双银LOW-E夹胶玻璃（如图3、图4所示）。
由于采光顶整体外形为球面，需要用三角形平面玻璃模拟出球面曲面，因此相邻玻璃面板之间的存在一定的夹角，且角度在一定的范围内变化。
能够适应不同的角度是此处设计的难点，本采光顶系统最终采用了能适应多角度的玻璃嵌入式系统，有效的解决了设计难点，也给施工带来了方便。
1.2 铝结构采光顶系统设计作为机场钢结构的设计亮点之一，8根C型柱支撑着主航站楼中央区18万平米的屋盖，而C型柱的上方，设计师选用了椭球形的单层网壳结构采光顶，在外观效果上起到了画龙点睛的效果（如图5所示）。
图5 铝结构采光顶内视8个铝结构采光顶中，最大采光顶的面积1300m2，长跨52.7米，短跨27.9米，矢高6.6米，结构矢高跨度比1/4.2。
杆件的内力与网壳结构的稳定性取决于结构矢高跨度比，通常矢高跨度比为不小于1/5为宜，小于该比例的网壳整体稳定性也明显减弱（如图6所示）。
图6 铝结构采光顶大样单层网壳体系的结构计算主要包括杆件及节点内力计算，以及整体稳定性计算（如图7所示），由于铝合金材料强度高，弹性模量低，稳定问题比较突出，因此应重点考虑初始缺陷的弹塑性非线性稳定分析。
北京大兴国际机场航站楼C型柱星芒灯设计及工程实践
北京大兴国际机场航站楼C型柱星芒灯设计及工程实践北京大兴国际机场是中国当前建设的一座国际级航空枢纽，设计师们在机场建设中注重创新与时尚，航站楼C型柱星芒灯的设计与工程实践就是其中一项具有代表性的成果。
这项设计突出了中国传统文化元素与现代科技的结合，成为了大兴国际机场的一道亮丽的风景线。
航站楼C型柱星芒灯的设计灵感源自于中国古代文化中的其中一种神话人物——神农氏。
神农氏是古代中国农耕文明的象征，他创造了农耕技术，教会了人们种植农作物。
设计师们将神农氏形象抽象化，以星芒灯的形式呈现在C型柱上。
星芒灯的设计形式独特，由一个主灯和许多分灯组成。
每个分灯都采用了LED科技，能够实现不同颜色和亮度的变化，给航站楼带来了丰富多彩的光影效果。
而主灯则通过射光的方式，使整个C型柱都散发出神秘、高贵的气息。
航站楼C型柱星芒灯的设计与工程实践过程中，设计师们面临了许多技术难题和困扰。
首先，他们需要找到一种适合外形要求的LED灯具，并确保其稳定性和耐用性。
经过大量实地考察和测试，设计团队终于找到了最合适的LED灯具，并将其应用到整个C型柱的灯光设备中。
这些灯具不仅能够满足设计要求，还能够节能减排，具有环保和可持续发展的特点。
其次，设计师们需要解决灯光控制的技术难题。
航站楼C型柱星芒灯采用了分区控制的方式，不同区域的灯光可以进行独立控制，以实现多样化的光影效果。
为了实现这一设计要求，设计团队开发了一套智能控制系统，通过这个系统可以精确调控每个灯具的亮度和颜色。
智能控制系统还可以根据时间和季节的变化，调整灯光的亮度和色彩，创造出不同的氛围和场景。
这种分级调控的设计，使得航站楼C型柱星芒灯在不同时间段和不同节日都能呈现出不同的视觉效果，增加了旅客的体验感。
最后，在工程实践过程中，设计师们还需要与施工方紧密合作，确保设计方案的贯彻实施和工程质量的保证。
设计团队采用了多种工程技术手段，使用了3D设计和仿真技术，确保了每个细节都符合设计要求。
