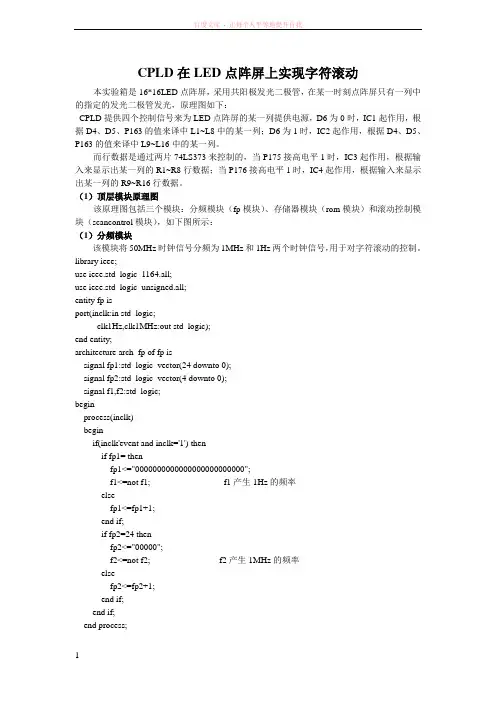

CPLD在LED点阵屏上实现字符滚动 (1)
CPLD在LED点阵屏上实现字符滚动本实验箱是16*16LED点阵屏，采用共阳极发光二极管，在某一时刻点阵屏只有一列中的指定的发光二极管发光，原理图如下：CPLD提供四个控制信号来为LED点阵屏的某一列提供电源，D6为0时，IC1起作用，根据D4、D5、P163的值来译中L1~L8中的某一列；D6为1时，IC2起作用，根据D4、D5、P163的值来译中L9~L16中的某一列。
而行数据是通过两片74LS373来控制的，当P175接高电平1时，IC3起作用，根据输入来显示出某一列的R1~R8行数据；当P176接高电平1时，IC4起作用，根据输入来显示出某一列的R9~R16行数据。
（1）顶层模块原理图该原理图包括三个模块：分频模块（fp模块）、存储器模块（rom模块）和滚动控制模块（scancontrol模块），如下图所示：（1）分频模块该模块将50MHz时钟信号分频为1MHz和1Hz两个时钟信号，用于对字符滚动的控制。
library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fp isport(inclk:in std_logic;clk1Hz,clk1MHz:out std_logic);end entity;architecture arch_fp of fp issignal fp1:std_logic_vector(24 downto 0);signal fp2:std_logic_vector(4 downto 0);signal f1,f2:std_logic;beginprocess(inclk)beginif(inclk'event and inclk='1') thenif fp1= thenfp1<="0000000000000000000000000";f1<=not f1; -- f1产生1Hz的频率elsefp1<=fp1+1;end if;if fp2=24 thenfp2<="00000";f2<=not f2; -- f2产生1MHz的频率elsefp2<=fp2+1;end if;end if;end process;clk1Hz<=f1;clk1MHz<=f2;end arch_fp;（2）rom模块该模块用于存储要显示的字符的字模信息，字模信息可以从专用的字模提取软件中提取出来。
24乘24点阵汉字显示设计
HUBEI NORMAL UNIVERSITY综合课程设计（二）Integrated Curriculum Design（2）目录1 设计目的 02 设计思路 03 设计过程 0时钟电路模块 (1)复位电路模块 (1)单片机控制模块 (2)显示模块 (2)列控制模块 (2)行控制模块 (2)汉字取模 (3)4电路仿真与分析 (3)仿真结果显示 (3)仿真分析 (5)5 焊接实物 (5)点阵部分 (5)最小系统 (5)整体实物图 (5)焊接线路图 (6)6 总结 (6)参考文献 (6)附件 (7)LED点阵（24*24）汉字系统设计1 设计目的(1) 熟悉Proteus仿真软件的使用，了解各元件的功能及作用；(2) 熟悉LED点阵的行与列的判别方法，以及熟悉一般设计过程。
(3) 熟悉AT89C52单片机的基本结构、引脚功能、存储器结构等基本知识。
(4) 掌握74HC138芯片的引脚功能及使用方法，芯片的级联方法，以及掌握电路的基本调试能力。
(5) 掌握Keil软件的使用方法，以及如何创建文件和编写程序。
2 设计思路本次设计采用Proteus单片机仿真平台对用9个8*8点阵组成的24*24点阵式LED显示屏进行仿真设计，实现汉字显示。
在设计中共有6个模块，其分别是时钟电路模块，复位电路模块，单片机控制模块，显示器模块，列控制模块，行控制模块。
在Proteus中完成硬件的设计，同时采用Keil开发平台软件设计程序，最终实现点阵显示屏的特定汉字显示。
3 设计过程LED点阵汉字系统主要有6个模块，每个模块都有自己特定的功能，是不可缺少的组成部分。
在设计前的首要条件是先对LED点阵汉字系统的实现过程有深入的了解，然后按功能分模块设计电路，最后组成完整的工作电路。
本次设计由AT89C52作为主控单元，显示屏选用9个8*8点阵显示模块来组成24*24点阵显示器，行控制直接使用单片机的引脚控制，列控制选用3个移位寄存器74HC138来控制,汉字的字模是使用取模软件实现的。
88点阵显示汉子和数字
湖南工业大学课程设计资料袋电气与信息工程学院（系、部）2016~2-17 第 1 学期课程名称单片机应用系统指导教师职称副教授学生姓名未知专业班级电气工程及其自动化学题目8*8LED点阵显示文字_____________________成绩起止日期2016 年11 月21 日～2016 年12 月2 日目录清单湖南工业大学课程设计任务书20 16—20 17第一学期电气与信息工程学院电气工程及其自动化专业1404 班级课程名称：单片机应用系统____________________设计题目：8*8LED点阵显示文字______________________指导教师（签字）：年月日系（教研室）主任（签字）：年月日（单片机应用系统）设计说明书8*8LED点阵显示文字起止日期：2016 年11月21 日至2016年12 月2日学生姓名哈哈班级电气工程0000学号000000000成绩指导教师(签字)电气与信息工程学院（部）2016年12月7日目录第一章系统概述 (1)1.1设计任务及目的 (1)1.2 设计发展前景 (1)第二章系统硬件设计与分析 (3)2.1 复位电路 (3)2.2 晶振电路 (3)2.3 显示电路 (4)第三章程序设计 (6)3.1 汉子与数字的编码 (6)3.2 定时程序 (6)3.3 完整程序 (6)第四章软件仿真与测试 (11)4.1 滚动循环显示 (11)4.2 逐字切换显示 (11)第五章总结 (13)参考文献 (14)附录（单片机源程序） (15)第一章系统概述LED点阵显示系统中各模块的显示方式有静态和动态显示两种。
静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的脉冲信号，反复循环以上操作，就可显示各种图形或文字信息。
2、8-8-点阵汉字滚动显示
VHDL/EDA实习报告设计题目：基于FPGA的8*8点阵汉字滚动显示目录FPGA设计的特点 (2)设计任务与要求 (3)设计原理 (3)LED点阵原理 (3)汉字的存储 (5)字符样式设计 (7)开发环境介绍 (13)FPGA设计的特点FPGA 通常被认为是ASIC 实现的一种替代手段. 一般ASIC 包括三种, 既全定制、半定制(含标准单元和门阵列) 以及可编程器件。
对于前两种, 需要支付不可重复使用的工程费用NRE (Non recurring Engineering) , 主要用于芯片的流片、中测、分析的工程开销, 一次费用一般在 1 万至数万美元以上。
如果一次不成功、返工、甚至多次返工,NRE 费用将要上升。
成本高、风险大, 而通常对每个ASIC 品种的需求量往往不大,NRE 费用分摊到每个产品上价太高, 用户无法接受。
而对于可编程器件PLD (Programmable Logic Device) 正是可以解决上述问题的新型ASIC, PLD 以其操作灵活、使用方便、开发迅速、投资风险小等突出优点, 特别适合于产品开发初期、科研样品研制或小批量的产品. FPGA 是一种新型的PLD, 其除了具有PLD 的优点外, 其规模比一般的PLD 的规模大。
目前,Xilinx 推出的XC4025 可以达到25000 门的规模,Altera 公司的FLEX10K100 系列芯片可达到十万门的规模,完全可以满足用户的一般设计需要。
FPGA 的主要特点是: 寄存器数目多, 采用查找表计数,适合时序逻辑设计。
但是互连复杂, 由于互连采用开关矩阵,因而使得延时估计往往不十分准确。
FPGA 也有其自身的局限性, 其一就是器件规模的限制,其二就是单元延迟比较大。
所以, 在设计者选定某一FPGA器件后, 要求设计者对器件的结构、性能作深入的了解, 在体系结构设计时, 就必须考虑到器件本身的结构及性能, 尽可能使设计的结构满足器件本身的要求. 这样就增加了设计的难度。
LED点阵显示程序(带汉字移动)
LED点阵显示程序(带汉字移动).txt-//自私，让我们只看见自己却容不下别人。
如果发短信给你喜欢的人，他不回，不要再发。
看着你的相片，我就特冲动的想P成黑白挂墙上!有时，不是世界太虚伪，只是，我们太天真。
LED点阵显示程序(带汉字移动)#include <AT89x51.H>unsigned int zimo,xx=0; //zimo是字模计数器，xx为分屏显示的时候的字数。
unsigned char yid,h; //yid为移动计数器，h为行段计数器unsigned char code hanzi[]; //汉字字模unsigned char BUFF[18],BUFF2[18]; //左移显示的缓存void qing(void); void xianshi(void);void fen(void); void zuo(void);void in_data(void); //调整数据void rxd_data(void); //左移发送数据void out_rxd(unsigned char *d); //分屏、上移发送数据char code sw[]={0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x00}; /*8行段码*//* 百强电子世界网: *//***********主程序******************/void main(void){ unsigned char ee;SCON=0;P1=0;yid=0;zimo=0;while(1){ fen(); //分屏显示for(ee=30;ee>0;ee--)//清屏幕3秒{qing();}zuo(); //左移显示for(ee=30;ee>0;ee--){qing();}}}/**********清屏幕*******************/void qing (void){ unsigned char zz,xx=0x0ff;for (zz=33;zz>0;zz--){out_rxd(&xx);}P1=0xff; P1=0; //锁存为高，74HC595锁存信号P2=0; //清74LS138的使能端}/**********分屏显示***********/void fen(void){ do{ xianshi(); }while(xx++<=5); //调用单屏显示xx=0;}/************单屏显示*************/void xianshi(void){ unsigned char ii,jj; unsigned int kk,aa;for (kk=500;kk>0;kk--) //每屏显示500次{for(ii=1;ii<16;ii+=2) //每个汉字分8行扫描{for (jj=0;jj<8;jj++) //每次要发送8个汉字的2个字节,发送8次{ aa=(xx*8+jj)*32+ii;out_rxd(&hanzi[aa]); //从串口输出第1个字的第1字节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点阵的汉字滚动实现其实很简单，用一句话概括就是：一边在行（列）上进行扫描，一遍循环依次取出显示代码输入到列（行）上。
以我们板上载有的8×8点阵为例，当要实现2个汉字的滚动时，我们把整个滚动的过程拆开，会发现每一次完整的滚动，点阵要显示2×8=16个状态。
我们可以把两个汉字的行（或列）扫描代码通过字模提取软件提出后保存在数组里，然后顺序循环的去取数组里的数据放到行（或列）上就可。
我们用图示来解析一下整个过程。
我们假设要显示两个汉字”人”和”天”的左右滚动。
首先我们假设在行和列的输入数据中，1代表亮，0代表灭。
数组code里保存好从字模软件中按行提取出来的扫描码，假设code[15]=A0,A1,A2,A3,A4,A5,A6,A7,B0,B1,B2,B3,B4,B5,B6,B7(A代表“人”字的列扫描码，B代表“天”字的列扫描码)
思路是这样的：
第1个时段T1：（完整的汉字“天”）
时刻t0,R=0000_0001,L=A0,R0那一列显示；、
时刻t1,R=0000_0010,L=A1,R1那一列显示；
时刻t2,R=0000_0100,;L=A2,R2那一列显示；
…….
时刻t7,R=1000_0000,;L=A7,R7那一列显示；
然后又回到时刻t0的扫描状态，循环扫描。
只要在这个T1时间段内按这样扫描的话，就形成了A0—A7所代表的数据，即汉字“人”
第2个时段T2：（开始滚入“天”字）
时刻t0,R=0000_0001,L=A1,R0那一列显示；、
时刻t1,R=0000_0010,L=A2,R1那一列显示；
时刻t2,R=0000_0100,L=A3,R2那一列显示；
…….
时刻t7,R=1000_0000,L=B0,R7那一列显示；“天”字第1列
然后又回到时刻t0的扫描状态，循环扫描。
只要在这个T2时间段内按这样扫描的话，就形成了A1—A7和B0所代表的数据,如下图：
第3个时段T3：
时刻t0,R=0000_0001,L=A2,R0那一列显示；、
时刻t1,R=0000_0010,L=A3,R1那一列显示；
时刻t2,R=0000_0100,;L=A4,R2那一列显示；
…….
时刻t6,R=1000_0000,L=B0,R6那一列显示；“天”字第1列
时刻t7,R=1000_0000,L=B1,R7那一列显示；“天”字第2列
然后又回到时刻t0的扫描状态，循环扫描。
只要在这个T3时间段内按这样扫描的话，就形成了A1—A7和B0--B1所代表的数据,如下图：
第4个时段T4：
时刻t0,R=0000_0001,L=A2,R0那一列显示；、
时刻t1,R=0000_0010,L=A3,R1那一列显示；
时刻t2,R=0000_0100,;L=A4,R2那一列显示；
…….
时刻t5,R=1000_0000,L=B0,R5那一列显示；“天”字第1列
时刻t6,R=1000_0000,L=B1,R6那一列显示；“天”字第2列
时刻t7,R=1000_0000,L=B2,R7那一列显示；“天”字第3列
然后又回到时刻t0的扫描状态，循环扫描。
只要在这个T4时间段内按这样扫描的话，就形成了A1—A7和B0—B2所代表的数据,如下图：
按如上的取数方法，我们依次可得到如下时间段的显示：
第5个时段T5：
第6个时段T6：
第7个时段T7：
第8个时段T8：
第9个时段T9：（完整的“天”字）
时刻t0,R=0000_0001,L=B0,R0那一列显示；、时刻t1,R=0000_0010,L=B1,R1那一列显示；时刻t2,R=0000_0100,;L=B2,R2那一列显示；
…….
时刻t5,R=1000_0000,L=B5,R5那一列显示；
时刻t6,R=1000_0000,L=B6,R6那一列显示；
时刻t7,R=1000_0000,L=B7,R7那一列显示；
第10个时段T10：（开始滚入“人”字）
时刻t0,R=0000_0001,L=B1,R0那一列显示；、
时刻t1,R=0000_0010,L=B2,R1那一列显示；
时刻t2,R=0000_0100,;L=B3,R2那一列显示；
…….
时刻t5,R=1000_0000,L=B6,R5那一列显示；
时刻t6,R=1000_0000,L=B7,R6那一列显示；
时刻t7,R=1000_0000,L=A0,R7那一列显示；“人”的第1列
第11个时段T11：
时刻t0,R=0000_0001,L=B2,R0那一列显示；、
时刻t1,R=0000_0010,L=B3,R1那一列显示；
时刻t2,R=0000_0100,;L=B4,R2那一列显示；
…….
时刻t5,R=1000_0000,L=B7,R5那一列显示；
时刻t6,R=1000_0000,L=A0,R6那一列显示；“人”的第1列时刻t7,R=1000_0000,L=A1,R7那一列显示；“人”的第2列
第12个时段T12：
时刻t0,R=0000_0001,L=B3,R0那一列显示；、
时刻t1,R=0000_0010,L=B4,R1那一列显示；
时刻t2,R=0000_0100,;L=B5,R2那一列显示；
…….
时刻t5,R=1000_0000,L=A0,R5那一列显示；“人”的第1列时刻t6,R=1000_0000,L=A1,R6那一列显示；“人”的第2列时刻t7,R=1000_0000,L=A2,R7那一列显示；“人”的第3列
第13个时段T13：
第14个时段T14：
第15个时段T15：
第16个时段T16：
第17个时段T17：(回到时间段T1的状，显示完整的“人”字)
下一个时间段，我们只要又从T1段又重复循环扫描就可形成，“人”字和“天”字的左右滚动了。
其中各个时间段的长度大小就可表示滚动的速度了，段时间越长，滚动速度慢，反之亦然。
这样，汉字的左右滚动显示就实现了。
