高速铁路桥台施工技术交底
高速铁路施工技术交底
高速铁路施工技术交底随着社会的发展和人民生活水平的提高，高速铁路作为一项现代化的基础建设，不仅提高了交通的便捷性，也推动了经济的繁荣。
而高速铁路的施工技术是确保铁路质量和安全的重要环节。
本文将探讨高速铁路的施工技术要点，包括线路布置、桥梁建设、隧道施工、路基工程、轨道铺设、电气化工程、信号系统以及防护设施。
线路布置是高速铁路施工中的首要任务。
首先需要进行勘察和选址，确定铁路线路的大致方向。
然后根据地形地貌、环境要求和运营效益，进行详细设计和方案调整，并考虑影响与保护措施。
在布置线路时，要充分考虑地质条件，尽量减少地震和滑坡等自然灾害对线路的影响，并为后续的桥梁和隧道建设提供合适的基础。
桥梁建设是高速铁路施工中的重点工作之一。
高速铁路常常需要跨越山河，因此大量的桥梁工程必不可少。
在桥梁建设中，需要根据地形特点和设计要求，采用合适的桥梁类型，并进行结构设计和材料选用。
同时要考虑施工的合理性和经济性，并建立科学的施工组织和管理机制，确保施工的质量和进度。
隧道施工是高速铁路建设中的难点工程。
由于隧道施工存在着地质条件复杂、环境要求高和施工风险大等特点，因此需要科学合理的施工方法和技术手段。
在隧道施工中，要进行地质勘察、设计施工方案、加固支护以及通风排水等工作，以确保施工的安全和质量。
路基工程是高速铁路建设中的基础工作。
在路基工程中，需要进行土质勘察和地基处理，确保路基的稳定性和承载能力。
同时，要进行路基的加固和排水工作，以减少地下水和降低路基沉降的风险。
路基的施工要与其他工程相协调，确保建设的顺利进行。
轨道铺设是高速铁路施工中的核心工作。
在轨道铺设中，需要对轨道进行预压、焊接和固定等工艺处理，以确保轨道的质量标准和平整度。
同时，要进行轨道和道床的检查和维护工作，及时排除隐患，确保运行的安全和稳定。
电气化工程是高速铁路建设中的关键环节。
电气化工程包括接触网、供电系统和牵引系统等部分。
在电气化工程中，需要进行供电线路的设计和施工，以及牵引系统的安装和调试。

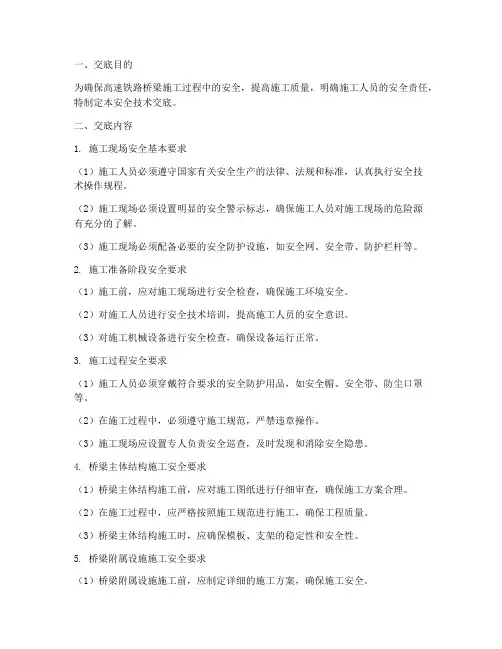

高速铁路桥梁安全技术交底模板
一、交底目的为确保高速铁路桥梁施工过程中的安全，提高施工质量，明确施工人员的安全责任，特制定本安全技术交底。
二、交底内容1. 施工现场安全基本要求（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，认真执行安全技术操作规程。
（2）施工现场必须设置明显的安全警示标志，确保施工人员对施工现场的危险源有充分的了解。
（3）施工现场必须配备必要的安全防护设施，如安全网、安全带、防护栏杆等。
2. 施工准备阶段安全要求（1）施工前，应对施工现场进行安全检查，确保施工环境安全。
（2）对施工人员进行安全技术培训，提高施工人员的安全意识。
（3）对施工机械设备进行安全检查，确保设备运行正常。
3. 施工过程安全要求（1）施工人员必须穿戴符合要求的安全防护用品，如安全帽、安全带、防尘口罩等。
（2）在施工过程中，必须遵守施工规范，严禁违章操作。
（3）施工现场应设置专人负责安全巡查，及时发现和消除安全隐患。
4. 桥梁主体结构施工安全要求（1）桥梁主体结构施工前，应对施工图纸进行仔细审查，确保施工方案合理。
（2）在施工过程中，应严格按照施工规范进行施工，确保工程质量。
（3）桥梁主体结构施工时，应确保模板、支架的稳定性和安全性。
5. 桥梁附属设施施工安全要求（1）桥梁附属设施施工前，应制定详细的施工方案，确保施工安全。
（2）桥梁附属设施施工过程中，应确保施工人员的人身安全。
（3）桥梁附属设施施工完成后，应进行验收，确保符合设计要求。
6. 应急预案（1）制定应急预案，明确事故发生时的应急措施。
（2）定期进行应急演练，提高施工人员的应急处理能力。
（3）在事故发生时，应立即启动应急预案，确保人员安全。
三、交底对象1. 施工单位项目负责人2. 施工单位技术负责人3. 施工单位现场负责人4. 施工单位施工人员5. 监理单位监理人员四、交底时间根据施工进度安排，在施工前及施工过程中适时进行安全技术交底。
五、交底要求1. 交底人应认真负责，确保交底内容准确、完整。

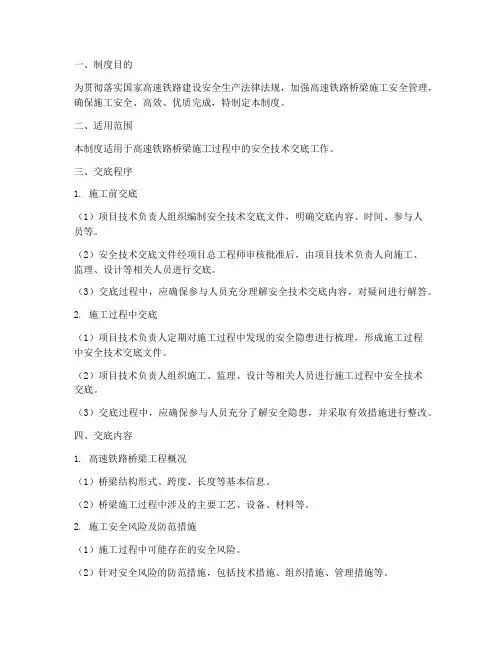

高速铁路桥梁安全技术交底制度模板
一、制度目的为贯彻落实国家高速铁路建设安全生产法律法规，加强高速铁路桥梁施工安全管理，确保施工安全、高效、优质完成，特制定本制度。
二、适用范围本制度适用于高速铁路桥梁施工过程中的安全技术交底工作。
三、交底程序1. 施工前交底（1）项目技术负责人组织编制安全技术交底文件，明确交底内容、时间、参与人员等。
（2）安全技术交底文件经项目总工程师审核批准后，由项目技术负责人向施工、监理、设计等相关人员进行交底。
（3）交底过程中，应确保参与人员充分理解安全技术交底内容，对疑问进行解答。
2. 施工过程中交底（1）项目技术负责人定期对施工过程中发现的安全隐患进行梳理，形成施工过程中安全技术交底文件。
（2）项目技术负责人组织施工、监理、设计等相关人员进行施工过程中安全技术交底。
（3）交底过程中，应确保参与人员充分了解安全隐患，并采取有效措施进行整改。
四、交底内容1. 高速铁路桥梁工程概况（1）桥梁结构形式、跨度、长度等基本信息。
（2）桥梁施工过程中涉及的主要工艺、设备、材料等。
2. 施工安全风险及防范措施（1）施工过程中可能存在的安全风险。
（2）针对安全风险的防范措施，包括技术措施、组织措施、管理措施等。
3. 施工安全操作规程（1）施工过程中应遵守的安全操作规程。
（2）各工种、各工序的安全操作要点。
4. 施工安全检查及整改要求（1）施工安全检查的频率、内容、方法等。
（2）对检查出的问题，应立即整改，确保施工安全。
5. 施工安全事故处理及应急措施（1）施工安全事故的处理程序。
（2）针对可能发生的事故，制定应急措施。
五、交底要求1. 交底人员应熟悉高速铁路桥梁施工安全技术，具备较高的业务素质。
2. 交底内容应具体、明确，便于施工人员理解和执行。
3. 交底过程中，应确保参与人员充分理解交底内容，对疑问进行解答。
4. 交底结束后，应做好交底记录，并归档保存。
六、监督与考核1. 项目部应定期对安全技术交底工作进行监督检查，确保交底制度有效执行。
高速铁路桥台锥坡施工技术交底(三级)
（3）夜间施工：对于夜间施工，施工人员与白天人员进行换班，加强人员教育，强化安全意识，夜间照明设施及亮度符XXX全施工需要，满足人员操作要求。
（4）生活垃圾定点堆放，掩埋覆盖，严禁四处乱扔；生活圬水处理设化粪池，不直接排放，避免污染水源。
2.7、桥台锥体锤裙应与台后路基过渡段路基脚墙顺接
根据现场地形、标高，调整与路基脚墙衔接处锥体锤裙的平面，使两者顺接；调整与路基脚墙衔接处锥体锤裙的顶面标高，加大锤裙的高度，使两者顺接。
三、施工要求、质量标准
（1）椎体顶部混凝土块与台背交错部分应与桥台及翼缘板密贴以保证挡住台后填土。
（2）椎体内埋设φ=0.1mPVC泄水管，间距1.5m梅花型布置，泄水管四周与砌块缝隙采用C20混凝土填补。
1、施工工艺流程
测量放样→刷破→基坑开挖、浇筑→坡面夯实→坡面砌筑→勾缝养护。
2、施工方法
2.1、施工放样
椎体顶部与路肩齐平，顺桥向长1.85m，坡率1:1，横桥向坡率1:1.5，平台宽1.0m。桥台顶帽施工完成且相邻路基填筑完成后，将现场进行大致整平，确定顺桥向及横桥向长度，对该桥台锥体进行准确测量，确定锥坡填筑坡脚线并撒白灰线。
（3）椎体护坡各项结构允许偏差及检验标准应符合下表规定：
序号
项 目
允许偏差(mm)
检验方法
1
顶面高程
±50
水准仪检查
2
表面平整度
30
2m靠尺检查
3
坡度
不陡于设计要求
测量检查
4
厚度
不小于设计要求
尺量检查
5
底面高程
桥台(肋板、台帽、耳背墙)施工技术交底
止漏浆。
检查模板支撑是否牢固，防止跑模。
模板涂以优质隔离剂，保证基础混凝土表面光洁平整。
（3）肋板混凝土浇筑采用商品混凝土，砼运输车运输，严格按配合比施工，且精确计量。
浇筑时采用分层连续浇筑办法，每层厚为30cm。
振捣要求：振动移动间距不应超过振动器作用半径的1.5倍，与侧模应保持5~10cm的距离，插入下一层混凝土±5~10cm，使上下层混凝土结合牢固。
（4）肋板混凝土养护采用土工布覆盖，洒水养护，养护时间不得少于7天。
砼抗压强度达到2.5Mpa，且能保证其表面及棱角不致因拆模而受损时方可拆除侧模。
2、台帽、挡块、垫石施工,施工台帽前先进行台背透水性材料分层回填，并碾压夯实，回填至台帽底高程以下5cm，作为台帽施工时的平台。
在台帽底部铺设5cm厚C20素混凝土作为底模，垫层宽度比台帽一端宽10cm。
肋板顶应进行凿毛，要求凿除砼表面浮浆、及松散层直至见到碎石，并用水冲洗干净。
（1）钢筋制作、安装台帽钢筋骨架按设计制作，采用吊车将骨架提起，就位，人工进行调整。
安装应防止扭转变形，根据规定加焊点进行吊装。
应注意布设台帽内的垫石钢筋，当挡块、垫石钢筋与台帽钢筋相干扰时，应先保证台帽钢筋位置的正确，可适当挪动挡块、垫石钢筋。
钢筋加工要求如下：①根据图纸设计要求，钢筋工长应熟悉图纸进行钢筋抽样，抽样完毕后，方可交付钢筋工下料。
②在钢筋下料过程中，应严把质量关。
而且质检员应不定期抽查后台下料长度与钢筋工长料单长度比较，误差大于规范要求的应重新制作。
③成品堆放应标明所用部位、长度、规格。
钢筋绑扎要求：①钢筋在支架施工完成铺好底模后就可进行。
②钢筋绑扎时,箍筋应与受力钢筋垂直,箍筋弯钩应箍牢纵向钢筋，相邻箍筋的弯钩接头在纵向位置应交替布置。
区段内有接头的受力钢筋截面面积不应超过主筋的50%。
③多层钢筋应采用侧面焊缝形成骨架。
侧面焊缝设在弯起钢筋的起弯点前的水平直线段上，直线叠置部位适当设置短焊缝。
④绑扎钢筋时应满绑，不得缺扣或漏绑。
桥梁桥台施工技术交底（三级）.docx
新建XXX铁路施工技术交底【二级】XXX — 3标段桥台施工技术交底工程项目：新建XXX铁路XXX.3标编号：交底人：（签字）技术负责：（签字）接底人：日期：单位：XXX集团有限公司XXX铁路XXX-3标项目经理部一分技术交底签收表交底人: 审核人:新建XXX铁路技术交底r/nu J •桥台施工技术交底⑤承台养护工作：在混凝土初凝后及时洒水并覆盖养护薄膜，养护工作必须保证混凝土面始终处于湿润状态，养护不少于14天。
⑥承台施工时按设计图纸焊接预留接地钢筋，具体施工见附图lo⑦基坑回填：台背基坑回填采用C20混凝土回填至基础顶面，收面平整，分层浇筑振捣密实，其余基坑回填采用原状土分层夯实填筑，分层厚度30cm,小夯机夯实。
3、桥台顶帽以下部位施工①施工台身与基础的时间不应相差太长，台身施工宜在基础完工后14日内进行。
②台身与承台接触面施工缝在承台混凝土强度达到lOMPa后采用电镐或风镐凿除表面浮浆、松散的混凝土，凿毛作业保证漏出的新鲜混凝土面达到施工缝总面积75%以上。
③顶帽上垫石尺寸为1.4m（顺桥向（横桥向），两垫石横向净空间距3. 4m,垫石高度35cm；垫石钢筋按垫石钢筋图加工绑扎。
④顶帽纵桥向尺寸3.2m、横桥向尺寸7. 2m,高度50cm,两层钢筋网，具体钢筋加工安装见桥台顶帽钢筋布置图；钢筋净保护层＞4cm o⑤台身护面钢筋竖向主筋采用中16例20cm,水平护面箍筋中12@10cm,对拉筋610、间距见台身护面钢筋布置图各部位具体设计尺寸；钢筋净保护层34cm。
⑥模板：模板采用项目提供的定型钢模板，拼缝必须严密不漏浆，模板立模线必须由测量班使用全站仪放样墨斗弹线，模板采用螺栓连接，所有螺栓均采用双螺母，模板顶面在浇筑混凝土前必须经测量班复核无误方可开盘浇筑。
浇筑高度至于顶帽顶平齐。
⑦混凝土浇筑采用泵车泵送入模，插入式振捣棒分层浇筑振捣密实，分层厚度宜为30〜40cm。
⑧混凝土养护采用带模覆盖土工布洒水养护，养护作业必须保证混凝土面始终处于湿润状态，养护时间不少于14天。
铁路桥台技术交底（精选5篇）
铁路桥台技术交底（精选5篇）第一篇：铁路桥台技术交底58#桥台施工技术交底一、工程概况1、工程概况及桥台结构形式 1.1工程概况**特大桥，中心里程：DK11+810.255，桥全长1897.37m。
58#桥台为24m简支梁双线空心桥中。
桥台高度为5m，台长为4.85M托盘高度为1.2m，顶帽高度为0.6m，接触网平台类型待定。
为确保桥台施工质量，特编制桥台技术交底。
2、施工方法桥台模板采用竹胶模模板拼装，钢管加对拉杆加固模板。
桥台分两次浇筑、第一次浇筑托盘、顶帽、接触网立柱平台及部分台身，第二次浇筑台身及道碴槽板，模板缝用双面橡胶密封条密封。
墩台身混凝土均采用泵送混凝土，插入式振捣器捣固。
钢筋集中在加工棚进行加工制作，运至现场绑扎。
58#桥台主要施工任务为桥台钢筋安装制作、模板安装、桥台混凝土、支座垫石、综合接地的施工，具体工程量见图纸，图号：茂湛施桥叁-ⅴ。
二、施工准备1、材料及主要机具（1）台身、挡块、顶帽、托盘、台顶道渣槽板、接触网平台C35混凝土及支座垫石及台顶挡碴墙C40混凝土的供应要能保证施工所用的工程量。
（2）钢筋：桥台所用的钢筋级直径为Φ16、Φ12、φ10；支座垫石钢筋直径为Φ16、Φ12、φ10；防落梁挡块钢筋直径为Φ32、Φ16；道碴槽板钢筋Φ16、Φ12、φ10、φ18；接触网平台筋直径待定；接地所用钢筋采用I级钢筋φ20，五种钢筋供应的数量要满足施工要求。
（3）垫块：用与该构件同强度等级的水泥砂浆来制作垫块。
（4）钢管及上、下顶托的数量要满足施工需要（支撑模板用）。
（5）主要机具的准备：①、浇筑混凝土：汽车泵1台、砼罐车4台、振捣设备3台。
②、绑扎钢筋：25T吊车1台、钢筋加工机械设施、电焊机、剧木机。
（7）、施工用水：采用附近的河水作为养护用水。
（8）、施工用电：主要使用电网供电，配臵配电箱、开关、漏电保护器等与用电相关的配套设施，施工用电的电缆线必须搭空且要符合用电安全规范以及现场文明施工要求；另配臵1台120KW的流动发电机，在电网停电时急用，以便使施工流程能顺利进行，不影响施工。
高铁桥梁工程技术交底
高铁桥梁工程技术交底1.1 工程概况1、×××特大桥主要为跨×××而设计，中心里程D1K828+942.3,采用1×24+(32+48+32)连续梁+24×32简支箱梁桥跨布置，桥梁全长935.893m，在D1K828+942.3跨越×××采用（32+48+32）连续梁。
桥墩采用圆端形（实心、空心）桥墩，桥台采用矩形空心桥台。
基础为桩基和明挖基础，桩基础均为钻孔灌注桩，共248根，总长度1923米；桩径为1.25m及1.5m两种,桩长8m～37.5m，全部按柱桩设计。
2、主要技术标准线路等级：客运专线设计速度目标：250公里/小时，基础设施预留进一步提速条件正线数目：双线；线间距：5m设计活载：ZK活载轨道结构类型：CRTSⅠ型双块式无砟轨道，跨区间无缝线路3、水文资料：Q1/100=236.6m3/s H1/100=1182.07m V1/100=4.03m/s Q1/300=288.9 m3/s H1/300=1182.53m V1/300=4.29 m/s4、地震资料：地震动峰值加速度0.05g，地震动反应谱特征周期为0.35s，场地类别为Ⅰ类。
5、环境类别及作用等级：地下水质类型为HCO3--Ca2+型水，地下水对混凝土结构无腐蚀性。
6、不良地质：本桥不良地质为岩溶，特殊岩土为松软土。
1.2执行、参考的规范、指南及验收标准《铁路桥涵地基和基础设计规范TB10002.5-2005》(铁建设[2005]108号) 《客运专线无碴轨道铁路设计指南》（铁建设函[2005]754号）《客运专线铁路桥涵工程施工技术指南TZ 213-2005》《客运专线铁路工程施工技术指南使用手册》《铁路混凝土工程施工技术指南TZ 210-2005》《客运专线桥梁伸缩装置暂行技术条件》（科技基[2005]101号）《客运专线桥梁混凝土桥面防水层暂行技术条件》(科技基[2007]56号) 《客运专线高性能混凝土暂行技术条件》（科技基[2005]101号）×××相关的设计图纸（铁建设[2005]160号）《客运专线铁路桥涵工程施工质量验收暂行标准》《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）《客运专线铁路工程施工质量验收标准使用手册》《钢筋焊接及验收规范JGJ18-2003》《铁路工程基桩检测技术规程TB10218-2008》《铁路工程结构混凝土强度检测规程TB10426-2004》《铁路混凝土与砌体工程施工规范TB10210-2001》2.1 钻孔灌注桩2.1.1施工工艺1、钻孔灌注桩钻孔的主要施工程序为：测量放样→埋设护筒→钻机就位→泥浆制备→钻进→检孔→制作安装钢筋骨架→清孔→检查验收→二次清孔→砼灌注→桩头处理→桩基检测。
