(整理)散热风扇知识汇总
风扇相关知识点总结大全
风扇相关知识点总结大全一、风扇的类型1. 家用风扇：家用风扇是最常见的一种风扇类型，它通常是桌面式或立式的，适用于家庭客厅、卧室、厨房等场所。
家用风扇可以分为台式风扇、落地风扇、吸顶风扇等不同类型。
2. 工业风扇：工业风扇主要用于工厂、仓库、车间等大型空间，其风量和风力较大，可以有效地降低环境温度，保证工作人员的舒适度。
3. 扇尾灯风扇：扇尾灯风扇集风扇与吊灯于一身，既可以通风，又可以照明，适用于客厅、餐厅等场所。
4. 落地扇、吊扇、壁扇、静音风扇、台扇、新风扇等细分类别。
二、风扇的结构组成1. 电机：风扇的核心部件是电机，它通过将电能转换为机械能，驱动叶片旋转产生风力。
2. 叶片：叶片是风扇的关键部件，它的形状和数量会影响风扇的风量和风速。
3. 机壳：机壳是风扇的外部壳体，主要起到保护电机和叶片的作用。
4. 控制器：控制器用于控制风扇的开关、风速、摆头等功能。
5. 扇叶固定架：扇叶固定架用于固定叶片，保证叶片顺利旋转。
6. 底座：底座用于支撑整个风扇，保证其稳定性。
7. 电源线：电源线用于连接风扇与电源，为风扇提供电能。
三、风扇的工作原理风扇的工作原理是利用电动机驱动叶片旋转，产生风力。
当叶片旋转时，周围的空气被切割，形成负压区，从而吸引周围空气，并将其吹向人们，起到降温和通风的作用。
同时，叶片的形状和数量会影响风扇产生的风量和风速。
四、选购风扇的技巧1. 风扇类型：根据使用场所和需求选择合适的风扇类型，如家用风扇、工业风扇、落地扇、吊扇等。
2. 风量：关注风扇的风量，根据需要选择能够满足空间通风需求的风扇。
3. 风速：关注风扇的风速，根据个人喜好选择具有多档风速调节功能的风扇。
4. 摆头功能：部分风扇具有摆头功能，可以扩大通风范围，提高效果。
5. 噪音：选择具有低噪音的风扇，可以减少噪音干扰，提高使用舒适度。
6. 能效比：关注风扇的能效比，选择能够节能省电的风扇，有助于降低使用成本。
7. 外观设计：选购风扇时，也可以考虑外观设计，选择符合个人喜好的风扇。
散热风扇的工作原理
散热风扇的工作原理
散热风扇是一种常见的散热设备，用于提高电子设备的散热效果。
它的工作原理主要可分为以下几个步骤。
1. 风扇结构：散热风扇通常由电机、叶轮和外壳等部分组成。
电机通过电能转化为机械能，驱动叶轮旋转，产生气流，从而实现散热效果。
2. 空气对流：当风扇开启时，叶轮开始旋转，产生强风。
风扇的外壳结构通常设计为多个气流导向槽，这些槽位可以将风流引导到需要散热的位置。
通过不断引入新鲜的空气，风扇将散热部件周围的热量带走。
3. 热传导：散热风扇通常安装在散热片或散热器上。
这些散热部件通过导热材料与需要散热的电子元件紧密接触，使热量能够快速传导到散热片或散热器表面。
4. 热辐射：散热风扇通过产生气流，将散热部件上的热量转移到周围空气中。
热量在空气中通过对流和辐射的方式传递，使得温度得以散去。
总的来说，散热风扇通过产生气流和引导空气流动，将散热部件周围的热量带走，以实现散热效果。
同时，它也能帮助维持电子设备的正常运行温度，提高设备的稳定性和寿命。
散热风扇知识

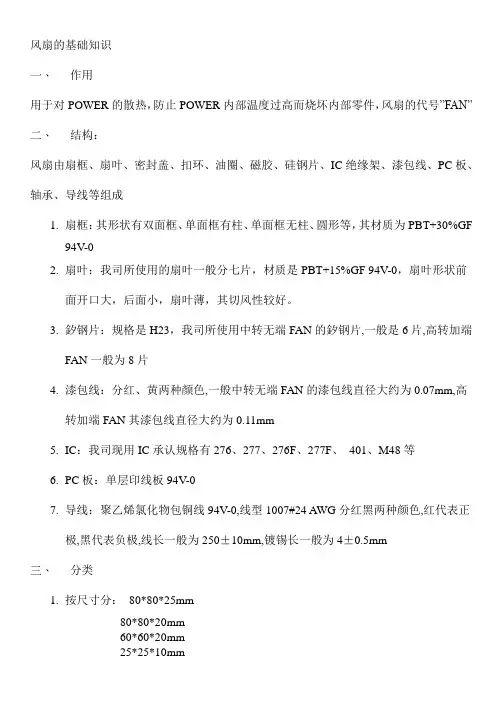

风扇的基础知识一、作用用于对POWER的散热，防止POWER内部温度过高而烧坏内部零件，风扇的代号”FAN”二、结构：风扇由扇框、扇叶、密封盖、扣环、油圈、磁胶、硅钢片、IC绝缘架、漆包线、PC板、轴承、导线等组成1.扇框：其形状有双面框、单面框有柱、单面框无柱、圆形等，其材质为PBT+30%GF94V-02.扇叶：我司所使用的扇叶一般分七片，材质是PBT+15%GF 94V-0，扇叶形状前面开口大，后面小，扇叶薄，其切风性较好。
3.釸钢片：规格是H23，我司所使用中转无端FAN的釸钢片,一般是6片,高转加端FAN一般为8片4.漆包线：分红、黄两种颜色,一般中转无端FAN的漆包线直径大约为0.07mm,高转加端FAN其漆包线直径大约为0.11mm5.IC：我司现用IC承认规格有276、277、276F、277F、401、M48等6.PC板：单层印线板94V-07.导线：聚乙烯氯化物包铜线94V-0,线型1007#24 AWG分红黑两种颜色,红代表正极,黑代表负极,线长一般为250±10mm,镀锡长一般为4±0.5mm三、分类1.按尺寸分：80*80*25mm80*80*20mm60*60*20mm25*25*10mm2.按轴承分：含油(sleeve)、单滚珠(one ball)、双滚珠(two ball)3.按转速分：低转L(low)、中转M(medium)、高转H(high)4.按线材规格分：加端`(2p)与无端，加大4p端5.按材质分：阻燃(安规)94V-0、非阻燃(普通)四、FAN生产制作流程(SLEEVE为例)注塑机原材料(塑料) →成型(扇叶、扇框根据客户不同要求)→定子组立(釸钢片无生锈、变形、插PIN机绕线机绝缘套无毛边、无残缺、无变形) →插PIN(PIN脚高度、釸钢片正反) →绕线(漆包线沾锡机型号、绕线匝数、溢线、松紧度、挂线、排线)→分线(首尾线头、绕线方式) →沾锡(助阻抗机焊剂液面高度、PIN脚入锡面的深度,焊锡温度、助焊剂的比重、焊渣、沾锡时间) →测阻抗(阻抗值±3Ω)→PC板总成(下绝缘套剪胶部分均要接触PC板)→剪脚(根据需要剪电源供应器、示波器得平整、光滑、高度适当) →电测(测电流与波形)→套PCB总成(PCB总成要放水平，釸钢片凹槽对准外壳卡框)→压合铜(合铜冲压的高度)→压PCB总成(不可压坏漆包线或点油机绝缘套) →点油(定量点油0、02克)→装扇叶(扇叶、磁框内需无杂物)→扣线(线入沟槽)直流电源供应器→烧机(烧机电压为13、8V,有无漏油现象) →定点检测(测试其异音、死角、间隙、突出平衡、断缘、死机、电流、波形) →测转速→贴标签→包装五、FAN的电气性能测试FAN主要测试项目包括：电流、死角、异音、抖动、转速、风速、烧机、外观是否与卷标一致使用仪器：DC电源、转速计、风速计、恒温箱、卡尺等。
风扇相关知识点归纳总结
风扇相关知识点归纳总结一、风扇的分类风扇可以按照结构、用途和形式划分为不同的类型。
按照结构可分为台式风扇、壁挂风扇、吊扇、便携式风扇和塔式风扇等；按照用途可分为家用风扇、工业风扇和航空风扇等；按照形式可分为机械式风扇和无叶风扇。
1. 台式风扇：一般用来放在桌面上或者地面上使用，适合放在家庭、办公室等场所。
2. 壁挂风扇：可以装在墙壁上，节省空间，适合在狭小空间使用。
3. 吊扇：通常安装在天花板上，用于家庭、酒店、餐厅、别墅等场所。
4. 便携式风扇：小巧轻便，适合携带到户外或者办公场所使用。
5. 塔式风扇：外形呈塔状，节省空间，风扇性能更加稳定和均匀。
二、风扇的原理风扇的运行原理是利用电动机带动扇叶旋转，产生气流来改善环境温度。
根据风扇的种类和用途不同，其原理也有所区别。
1. 传统风扇原理：传统风扇通过电机带动扇叶旋转，产生气流将周围空气吹动，形成通风降温效果。
2. 无叶风扇原理：无叶风扇通过气流动态设计和空气泵动力学原理，利用高速风扇轮旋转将空气吸入内部并产生气流，使得气流更加均匀和舒适。
三、风扇的选择和使用选择适合的风扇是非常重要的，不同的场合和需求需要选择不同类型的风扇。
在使用风扇的时候也需要注意一些使用技巧。
1. 选择风扇的尺寸和功率：根据使用场所的大小和需求来选择合适的风扇尺寸和功率，以确保风扇的效果和节能。
2. 选择风扇的转速和风速：根据个人的需求和喜好选择风扇的转速和风速，以提供适合的空气流通。
3. 使用风扇的位置和角度：风扇的位置和角度可以影响空气流通的效果，需要根据实际情况和需求来调整。
4. 定期清洁和维护：风扇在长时间使用后会积聚灰尘和杂质，需要定期清洁和维护以保持风扇的效果和使用寿命。
四、风扇的维修和保养风扇在长时间使用后会有一定的磨损和老化，需要进行维修和保养以延长使用寿命。
1. 定期清洁：风扇在使用一段时间后会积聚灰尘和杂质，需要定期清洁扇叶和机身，以保持风扇的清洁和通风效果。

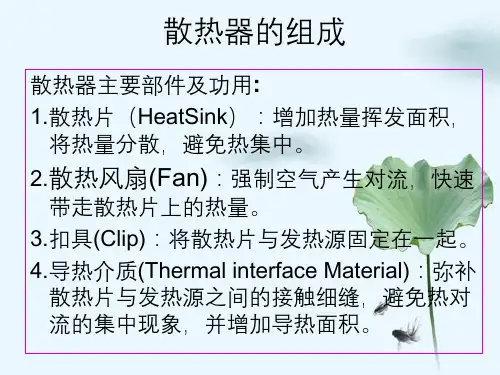

家电企业工程技术人员培训教材-散热风扇专题
风扇性能----噪音
• 风冷散热器的工作噪音主要有三个来源： 轴承的摩擦与振动、扇叶的振动、风噪。
• 通常一般嘈杂大街为90分贝，普通会话为 60分贝，深夜、图书馆为30分贝，噪音控 制好的风扇应在２７分贝以内为宜，越低 越好。
• 噪音值的单位为dB（A），它通常可用噪音 计测量得到。
风扇性能----噪音
高
中中
30000
双滚珠轴承
低
高高
50000
液压来福轴承 高
中低
40000陶瓷轴承源自低高低80000
风扇的组成----扇叶
• 叶片倾角：倾角越大，叶片上下表面间 压力差越大，相同转速下风压越大。
• 叶片数目：风扇的叶片数目多数是7、9、 11等奇数 ，若采用偶数扇叶，很容易使 系统发生共振 ，将会使叶片或轴心发生 断裂。
风扇性能----风压
• 风压即风扇能够令出风口与入风口间产生 的压强差，单位一般为mm water column， 即毫米水柱（类似于衡量大气压的毫米汞 柱，但由于压强差较小，一般以水柱为单 位）。
• 风压主要取决于扇叶的形状、面积、高度 以及转速，前三者的影响较为复杂，于转 速的关系则简单直接——转速越快，风压 越大。
•
风扇的轴承系统----液压来福轴承
液压来福轴承采用液压自动循环油路系统，通 过特殊油路连接轴承与储油槽，令润滑油形成 循环回路 ，增加储油量，避免油流失。是延 长风扇寿命的经济型解决方案。
风扇的轴承系统性能对比
结构 含油轴承
工艺要求 价格 噪音 寿命（H）
低
低 低 8000-10000
单滚珠轴承
风扇的分类
• 从通电切换磁场的方式分：可分为有刷和 无刷两种。
散热风扇知识学习
散热风扇知识学习散热风扇知识学习本⽂主要针对散热风扇的原理、分类以及重要参数给予介绍。
另介绍⼀种新型⽆叶风扇。
⼀、散热风扇的原理原理：风扇的⼯作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。
⼆、散热风扇的分类1. 按送风形式（1）轴流风扇轴流风扇的叶⽚推动空⽓以与轴相同的⽅向流动。
轴流风扇的叶轮和螺旋桨有点类似，它在⼯作时，绝⼤部分⽓流的流向与轴平⾏，换句话说就是沿轴线⽅向。
轴流风扇当⼊⼝⽓流是0静压的⾃由空⽓时，其功耗最低，当运转时会随着⽓流反压⼒的上升功耗也会增加。
轴流风扇通常装在电⽓设备的机柜上，有时也整合在电机上，由于轴流风扇结构紧凑，可以节省很多空间，同时安装⽅便，因此得到⼴泛的应⽤。
图⽚见右图其特点：较⾼的流率，中等风压（2）离⼼风扇（涡轮风扇）2.散热风扇的常见轴承结构散热风扇的常见轴承有：滚珠轴承，含油轴承，磁悬浮轴承。
（1）滚珠轴承滚珠轴承（Ball Bearing ）改变了轴承的摩擦⽅式，采⽤滚动摩擦，两个铁环中间有⼀些钢球或者钢柱，并辅以⼀些油脂润滑。
这⼀⽅式更为有效的降低了轴承⾯之间的摩擦现象，有效提升了风扇轴承的使⽤寿命，也因此将散热器的发热量减⼩，使⽤寿命延长。
所带来的缺点就是⼯艺更为复杂，导致成本提升，同时也带来更⾼的⼯作噪⾳。
滚珠轴承有单滚珠轴承和双滚珠轴承。
单滚珠轴承是对传统油封轴承的改进。
它的转⼦与定⼦之间⽤滚珠进⾏润离⼼风扇⼯作时，叶⽚推动空⽓以与轴相垂直的⽅向（即径向）流动，进⽓是沿轴线⽅向，⽽出⽓却垂直于轴线⽅向。
⼤多数情况下，使⽤轴流风扇就可以达到冷却效果，然⽽，有时候如果需要⽓流旋转90度排出或者需要较⼤的风压时，就必须选⽤离⼼风扇。
风机严格⽽⾔，也属于离⼼风扇。
图⽚见右图其特点：有限流率，⾼风压滑，并配以润滑油。
它克服了油封轴承寿命短，运⾏不稳定的⽑病，⽽成本上升极为有限。
单滚珠轴承吸收了油封轴承和双滚珠轴承的优点。
将轴承的使⽤寿命提升到了40,000⼩时，加⼊滚珠之后，运⾏噪声有所增⼤，但仍⼩于双滚珠轴承。
散热风扇知识点 (很全)(共10页)
风扇的分类：散热风扇通常分为以下三类： 1轴流式：气流出口方向与轴心方向相同。
2离心式：利用(lìyòng)离心力作用将气流沿着叶片向外甩出。
3混流式：拥有以上两种气流方式。
风扇(fēngshàn)的分类：散热风扇通常(tōngcháng)分为以下三类：1 轴流式：气流出口(chū kǒu)方向与轴心方向相同。
2 离心式：利用离心力作用将气流沿着叶片向外甩出。
3 混流式：拥有以上两种气流方式。
散热风扇的原理原理：风扇的工作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。
其电路原理一般分为多种形式，采用的电路不同，风扇的性能就会有差异。
轴流式风扇的组成：扇框、扇叶、轴承、PCB控制电路、驱动电机贝富美直流散热风扇 5020 系列散热风扇转速：转速指风扇旋转的速度，通常以1分钟内转动的圈数来衡量，即：rpm。
转速与机电绕线匝数、线径、扇叶叶轮外径与底径，叶片形状及所用轴承等因素有关，转速增大，风量相应增大。
转速值的大小，在一定程度上代表了风量的大小，在条件一定时，转速越大，则噪音及振动会相应加大，因此，在风量满足散热要求的情况下，应尽量使用低转速风扇。
一般转速大小（以DC轴流风扇为例）：2510风扇7000～12000rpm；3010风扇5000～9000rpm；4010风扇5000～7000rpm；5010风扇3500～5000rpm；6025风扇2600～4500rpm；7025风扇2400～3600rpm；8025风扇2000～3500rpm；9225风扇1600～3100rpm；12025风扇1500～2500rpm；12038风扇2000～3200rpm。
风扇转速可在启动电脑时通过BIOS测试，或通过其他主板自带的监控软件测试；也可以通过转速测试仪测试。
注意：前两种方式必须是支持测速功能的风扇才能测出。
风扇的轴承系统：风扇的轴承系统一般建议最好选用滚珠轴承，因为扇热风扇的寿命通常取决于其轴承的可靠性，滚珠轴承系统已被证实具有高效率与低生热的特点。
散热风扇介绍
2.按結構來分有以下四種﹕ a. ONE SLEEVE(S) (此種風扇主要應用在低端市場,壽命30K小時以下) S結構的剖面示圖
橡膠油圈(O-RING) 扇葉(IMPELLER) 矽鋼片(SILICON STATOR) 扇葉軸心(SHAFT) 卡簧(CUT) 銅合金軸承(SLEEVE) 外框中筒
三.DC風扇的主要參數
1.額定電流(rated current),單位安培(ampere),波形如下:
* 電流是決定風扇性能的重要參數之一:因為風扇所用電壓一般都是固定的,在此情 況下,電流越低,功耗越低,風扇相對壽命越長;同樣轉速風扇,電流低的其電磁利用 效率也高.上圖的波形是風扇反饋給電源的電流雜訊,其紋波成份越小越好,若太大 會給主板檢測轉速造成干擾.
2.)風壓:為進行正常通風,需要克服風扇通風行程內的阻力,風扇必須產生 克服送風阻力的壓力.用P表示 單位:mmAq Aq=Aqua( 水柱) mmAq又稱mmH2O, 1mmAq=1kg/m^2 測量到的壓力的變化值稱為靜壓.它是氣體對平行於物體表面作用 的壓力,靜壓是通過垂直於其表面的孔測量出來的風壓越大,風扇 送風能力越強.
2.)RD信號輸出(rotation detector output)或(failure detector) 此信號主要用于檢測風扇是否在運轉,此波形要求:風扇正常運轉 時輸出低電平,風扇被鎖住(locked)時輸出高電平. 正常運轉 風扇locked
3.)PWM (pulse width modulation) 風扇(是業界最新的高效速度控制風扇) PWM風扇的特點: a. 平滑的轉速調節. b. 它只是調節風扇馬達運轉的功率水平,風扇內其余電路可從電源處 獲得一個穩定的直流電壓.此特點消除了風扇運行電壓較低時,內部 控制電路的headroom損失問題. c.降低了風扇運行的功耗. d.相對來說也就延長了風扇的壽命。 4.風量(air flow)與風壓(air pressure) 這兩個參數是在散熱中風扇選形的最重要參數 1.)風量:是指風扇通風面積與該面積平面速度之積. 單位:CFM(cubic feet per minute)立方英尺/分,用Q表示 通風面積:是出口面積減去渦舌處的投影面積. 平面速度:是氣流通過整個平面的氣體運動速度,單位是m/s.平面速度 一定時,扇葉葉輪外徑越大,通風面積越大,風量則越大. 平面速度由轉子的轉速和風壓決定,通風面積一定時,平面速 度越大,風量越大.風量越大,冷空氣吸熱則越大,空氣流動轉 移時能帶走更多的熱量,散熱效果越明顯.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳美风机电技术有限公司内部培训教材散热风扇知识汇总风扇的分类：散热风扇通常分为以下三类：1轴流式：气流出口方向与轴心方向相同。
2离心式：利用离心力作用将气流沿着叶片向外甩出。
3混流式：拥有以上两种气流方式。
散热风扇的原理原理：风扇的工作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。
其电路原理一般分为多种形式，采用的电路不同，风扇的性能就会有差异。
轴流式风扇的组成：扇框、扇叶、轴承、PCB控制电路、驱动电机转速：转速指风扇旋转的速度，通常以1分钟内转动的圈数来衡量，即：rpm。
转速与机电绕线匝数、线径、扇叶叶轮外径与底径，叶片形状及所用轴承等因素有关，转速增大，风量相应增大。
转速值的大小，在一定程度上代表了风量的大小，在条件一定时，转速越大，则噪音及振动会相应加大，因此，在风量满足散热要求的情况下，应尽量使用低转速风扇。
一般转速大小（以DC轴流风扇为例）：2510风扇7000～12000rpm；3010风扇5000～9000rpm；4010风扇5000～7000rpm；5010风扇3500～5000rpm；6025风扇2600～4500rpm；7025风扇2400～3600rpm；8025风扇2000～3500rpm；9225风扇1600～3100rpm；12025风扇1500～2500rpm；12038风扇2000～3200rpm。
风扇转速可在启动电脑时通过BIOS测试，或通过其他主板自带的监控软件测试；也可以通过转速测试仪测试。
注意：前两种方式必须是支持测速功能的风扇才能测出。
风扇的轴承系统：风扇的轴承系统一般建议最好选用滚珠轴承，因为扇热风扇的寿命通常取决于其轴承的可靠性，滚珠轴承系统已被证实具有高效率与低生热的特点。
滚珠轴承属滚动摩擦，由金属珠滚动，接触面小，摩擦系数小；而含油轴承为滑动摩擦，接触面大，长期使用后，油会挥发，轴承容易磨损，摩擦系数大，后期噪音较大，寿命短。
品质好的风扇除了通风量大、风压高以外，可靠性也是非常重要的，风扇使用的轴承形式在此显得非常重要。
高速风扇一律使用滚珠轴承（Ball bearing）而低速风扇则使用成本低廉的含油轴承（Sleeve bearing）。
含油轴承风扇只用一个轴承；而滚珠轴承风扇都需要两个轴承，单滚珠轴承，是“1 Ball + 1 Sleeve”，依然带有含油轴承的成分。
比单滚珠更高级的是双滚珠轴承，即Two Balls。
含油轴承寿命一般为10000小时，单滚珠轴承为30000小时，双滚珠轴承为50000小时以上（环境温度均设定在25℃以下时）。
风扇使用的含油轴承由铜基粉末烧结而成，使用含油轴承需加润滑油以减少滑动摩数,润滑油由锂基润滑脂加特制机油调制而成。
随着长时间的运转，轴承内的机油会挥发而变干，摩擦系数增大，风扇运转受影响，可能出现异音，转速偏慢甚至不转现象。
而滚珠轴承由滚动摩擦取代了滑动摩擦，摩擦系数小并克服了摩擦系数容易变的缺点，因而运转稳定性强，寿命相对要长得多。
直流风扇规格和特性当您在选择风扇的时候, 以下的相关知识将给您提供有利的参考, 真正让您选择到符合自已使用风扇产品.一、风扇规格的选择：1，扇框外型尺寸的选择：1-1﹞【长25×宽25×厚10mm】:行业简称25101-2﹞【长40×宽40×厚20mm】:行业简称40201-3﹞【长60×宽60×厚15mm】:行业简称60151-4﹞【长80×宽80×厚25mm】:行业简称80251-5﹞【长120×宽120×厚25mm】:行业简称120251-6﹞12032【长120×宽120×厚32mm】:行业简称12032 等1-7) 以上风扇外型尺寸都有不同的螺丝孔距和螺丝孔径之分如上图所示说明: 风扇外型尺寸为此60×60×15mm(简称谓6015 风扇),螺丝径为Ф4.4mm,孔距为50.0mm。
2，扇框和扇叶塑胶材料及颜色选择:2-1)扇框+扇叶: 为PBT 原料白色(塑胶热变形温度230℃)2-2)扇框+扇叶: 为PBT 原料黑色(塑胶热变形温度230℃)2-3)扇框+扇叶: 为PC 原料透明(塑胶热变形温度120℃)2 -4)扇框+扇叶: 为PC 原料加不同色粉形成外观颜色等(塑胶热变形温度120℃)3，风扇机械轴承系统的选择:3-1﹞双滚珠防尘结构【2 个滚珠轴承（Bearing）＋S420 铁轴心＋防尘结构设计】防尘结构设计◆优点:a) 风扇运转转速较稳定,风扇安装不同的位置方面不会改变风扇的转速b) 相对使用寿命较长C) 生产加工装配容易◆缺点a) 成本较高3-2﹞单滚珠防尘结构【一个滚珠轴承（Bearing）＋含油轴承（Sleeve）＋S420 铁轴心＋防尘结构设计】◆优点:a) 风扇运转转速较稳定,风扇安装不同的位置方面不会改变风扇的转速b) 相对使用寿命适中◆缺点a) 成本高b) 加工难度要求高,制程及使用过程中易产生异音3-3﹞防尘液压顶心定磁风扇【回油槽含油轴承（Sleeve）＋S420 铁轴心＋防尘结构设计】含油轴承顶心设计回油系统设计防尘结构设计固态磁体◆优点:a) 成本偏高b) 相对使用寿命适中C) 内外防尘设计,定磁顶心运转及内部回油循环系统设计,延长风扇使用寿命◆缺点a) 加工难度精度要求相当高3-4﹞防尘液压磁悬浮风扇【回油槽含油轴承（Sleeve）＋S420 铁轴心＋防尘结构设计】防尘结构设计含油轴承S420轴心密封结构回油槽没计◆优点:a) 成本适中b) 相对使用寿命适中C) 内外防尘设计,内部回油循环系统设计,延长风扇使用寿命◆缺点a) 加工难度精度要求相当高4，风扇线材的选择：4-1)线材规格型号常规分线:●UL1007 24AGW 线材等级:80℃,300V, 最大导体阻抗28.3Ω/KFT,20℃●UL1007 26AGW 线材等级:80℃,300V, 最大导体阻抗45.2Ω/KFT,20℃●UL1095 28AGW 线材等级:80℃,300V, 最大导体阻抗6.64Ω/KFT,20℃●UL1571 28AGW 线材等级:80℃,30V, 最大导体阻抗6.64Ω/KFT,20℃常规并线●UL2468 24AGW 并线线材等级:80℃,300V, 最大导体阻抗28.3Ω/KFT,20℃●UL2468 24AGW 并线线材等级:80℃,300V, 最大导体阻抗45.2Ω/KFT,20℃●UL1095 28AGW 并线线材等级:80℃,300V, 最大导体阻抗6.64Ω/KFT,20℃4-2)常用端子规格型号JST 2.5(2P) JST 2.5(3P) 2510(2P) 2510(3P) JST 2.0(2P) JST 2.0(3P)Molex1.25(2P) Molex1.25(3P) Molex5264(3P) 杜邦2.54(3P) SMH250(2P) AMP MAT-1004-3)导线长度表示方式导线长度焊锡长度有端风扇的导线长度算法及标示无端风扇的导线长度算法及标示5，依送风方式，轴流扇和离心扇5-1﹞轴流扇：最广泛的形式就是用轴流风扇（也就是最普遍的那种风扇）向下鼓风，之所以这么流行是因为综合效果好且成本低廉。
如果把轴流风扇的方向反过来，就变成向上抽风，在某些特别型号的散热器中会采用这种形式。
两种送风形式的差别在于气流形式的不同，鼓风时产生的是紊流，风压大但容易受到阻力损失；抽风时产生的是层流，风压小但气流稳定。
理论上说，紊流的散热效率比层流大得多，因此才成为主流设计形式。
轴流风机虽然应用广泛，但是也存在固有的缺陷。
轴流风机受电机位置的阻挡，气流不能流畅通过鼓风区域的中部，这称为“死区”。
●正转【逆时针方向，出风方向为风扇正背面方向】●反转【顺时针方向，出风方向为风扇出口方向】5-2﹞离心扇【Blower】：离心风扇是与轴流风机完全不同鼓风形式，也逐渐开始使用在CPU 散热当中，通常被电脑用户称为“涡轮风扇”。
这种风扇的优越之处在于很好地解决了“死区”问题。
离心风扇与传统风扇的不同之处是其叶片旋转是在垂直的平面内进行的，进风口位于风扇的侧面。
散热器底面接收到的气流分布较均匀。
离心风扇的鼓风方向上没有障碍物，所以在各个位置都有同样的气流。
同时它的风压和风量的调节范围也更大，转速控制的效果更好。
负面的影响噪音大。
●正转【逆时针方向，出风口出风】●反转【顺时针方向，出风口进风】二、风扇电气特性基本项目:1﹞依风扇使用额定电压和电压使用范围选择1-1﹞DC5V 【使用电压范围：4.5V～5.5V】1-2﹞DC12V 【使用电压范围：10.2V～13.8V】1-3﹞DC24V 【使用电压范围：20.4V～27.6V】1-4﹞DC48V 【使用电压范围：43V～52V】1-5) 一些特殊额定电压和电压使用范围要求之规格等2 )风扇起动电压要求起动电压的定义: 能使风扇在最低电压下正常运转时的电压。
起动电压越小就意味着风扇的静磨擦系数小,风扇运转及转速越顺畅和稳定,选择好风扇是需对此项有特别要求。
3﹞风扇运转额定电流要求在额定电压下风扇稳定工作运转时的电流【电流表示符号：I ，单位:A(安培),1A ＝1000mA】。
在能确保散热效能情况下，电流越小越好，也就消耗能源越少,同时也利风扇的使用寿命。
4﹞风扇运转额定转速要求【转速单位:RPM】4-1﹞超高转速（表示该风扇在安全使用的条件下的正常最高转速）4-2﹞高转速4-3﹞中转速4-4﹞低转速4-5﹞超低转速（表示该风扇在额定电压下能持续正常运转的最低转速）5﹞风扇自动恢复起动功能要求该功能为将风扇转子锁定，风扇电流瞬间由大变小(近视为零A)进行锁定，放开转子，转子处于停止状态，过几秒钟(停止状态时间的长短由IC 本身常规设计或特别需求作设计调整)后由IC内部自动释放导能电压将风扇重新恢复工作，风扇转子开始由停止状态开始正常运转。
◆该功能主要为防止安装使用过程中风扇转子受外界因素的原因导致转子被卡死或风扇出现死角，常时间受大电流的影响而引起风扇烧毁。
6﹞风扇噪音要求【单位为分贝dB(A）】风扇噪音是使用者最为关注的项目,在满足散热的前题条件下,一般噪音要求越小越好。
风扇噪音与摩擦力、空气流动有关。
风扇转速越高、风量越大，造成的噪音也会越大，另外风扇自身的震动也是不可忽视的因素。
当然高品质的风扇的自身震动会很小，但前面两个者却是难以克服的。
要解决这个问题，我们可以尝试使用尺寸较大的风扇。
应在在风量相同的情况下，大风扇在较低转速时的工作噪声要小于小风扇在高转速时的工作噪声。
另外一个我们容易忽略的因素是风扇的轴承。
