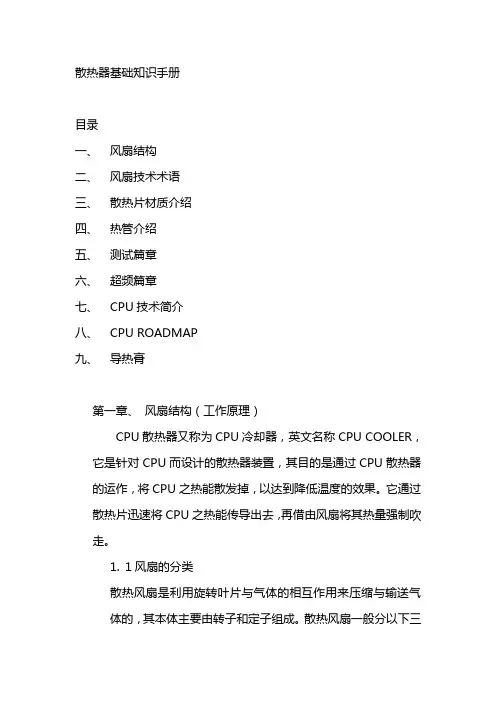

散热器基础知识手册目录一、风扇结构二、风扇技术术语三、散热片材质介绍四、热管介绍五、测试篇章六、超频篇章七、CPU技术简介八、CPU ROADMAP九、导热膏第一章、风扇结构（工作原理）CPU散热器又称为CPU冷却器，英文名称CPU COOLER，它是针对CPU而设计的散热器装臵，其目的是通过CPU散热器的运作，将CPU之热能散发掉，以达到降低温度的效果。
它通过散热片迅速将CPU之热能传导出去，再借由风扇将其热量强制吹走。
1.1风扇的分类散热风扇是利用旋转叶片与气体的相互作用来压缩与输送气体的，其本体主要由转子和定子组成。
散热风扇一般分以下三类：1.1.1轴流式风扇：气流出口方向与叶片转动方向相同，在轴向剖面上，气流在旋转叶片的流道中沿着轴线方向流动。
1.1.2 离心式风扇：利用离心力作用实现气体输送，扇叶在电机的驱动下高速旋转，使充满叶片间的气体沿着叶片向外甩出，在蜗壳内将动能转换成压力能后从出风口排出。
在轴向剖面上，气流沿着半径方向流动。
1.1.3 混流式风扇：气流沿轴向进入叶轮后，近似地沿着锥面流动，气流方向界于离心式与轴流式之间。
1.2风扇的基本结构一般的风冷散热器使用的主要是轴流式风扇，我们以它为例加以说明。
轴流式风扇可分为两部分1.2.1转子：包括扇叶（含磁框）、轴芯、油圈及卡簧等1.2.2 定子：包括电机、轴承、扇框等。
1.3风扇运转的基本原理根据安培右手法则，导体通过电流，周围会产生磁场，若将此导体臵于另一固定磁场中，则会产生吸力或斥力，造成物体移动。
依据此原理，在直流风扇的扇叶底部，事先安装一个充有磁性的橡皮胶磁铁。
环绕着矽钢片，轴心部分缠绕两组线圈，并使用霍尔感应元件作为同步侦测装臵，控制一组电路，该电路使缠绕轴心的两组线圈轮流工作。
矽钢片产生不同磁极，此磁极与橡胶磁铁产生吸斥力。
当吸斥力大于风扇的静摩擦力时，扇叶自然转动，由于霍尔感应元件提供同步信号，扇叶因此得以持续运转，至于其运转方向，可依右手法则而定。
汽车散热器风扇直流电机基础知识
性
能 轉速變化率 5---15%
特
點
削弱磁場恒功率
与串勵程 25----30% .
度有關﹐
可達
很大﹐空載轉速甚高。
調速范圍
調速﹐轉速升高﹔ 降低電樞電壓恒 轉速 調速﹐轉速 降低﹔調速范圍
削弱磁場恒 功率調速﹐ 轉 速 比 1﹕ 2----1﹕4
削弱磁場調速﹐轉速可上 升至額定轉速的 2 倍左 右。
5、永磁电電動机
這种直流電動机沒有勵磁繞組﹐直接以永久磁 鐵建立磁場來使轉子轉動。這种電動机在許多小 型電子產品上得到了廣泛應用。
在以上四种类型的直流电动机中，以并励直流 电动机和他励直流电机应用最为广泛。
二﹑直流電動的工作原理
1﹑直流电动机的结构
直流电动机主要由磁极、电枢、换向器三部分组成，其结构如图5所示。
用外接電阻与串勵繞 組串聯或并聯﹐或將串 勵繞組串并聯換接﹐調 速范圍寬。
路寬。
選用范圍
用 同 要 小求 型于 負調机驅 載速床動 下的﹑相 要机印對 求械刷功 轉﹐机率 速如械路 變泵等大 化﹑。﹑ 不風在 大机不 和﹑用 較 或 机 等沖 。大于 ﹑擊而驅 冶性轉動 金的要 輔机求 助速械啟 傳變﹐動 動 化如不轉 机壓縮大矩 械
(3)根据環境條件﹑運行條件﹑安裝方式﹑傳動方式﹐選定電動机的結构﹑安裝﹑防護 形式﹐保証電動机可靠工作。
(4)綜合考慮一次投資及運行費用﹐整個驅動系統經濟﹑節能﹑合理﹑可靠和安全。
2﹑選用方法
下面主要介紹一下各种直流電動机的性能特點及選用范圍﹐便可根据需要對電動机進 行選擇。
表 3 電磁式直流電動机的性能特點及選用范圍
必须指出，若电动机在额定状态下运行，则电枢电 流Ia为额定值，如果调速时负载转矩仍旧保持不变（为额 定值），由于T=KTΦIa，故减小磁通量Φ后Ia必然超过额 定值，因此调速后负载转矩必须减小。这种调速方法适用 于转矩与转速成反比而输出功率基本不变（恒功率调速） 的场合。
风扇基础知识
微型散热风扇的分类： 1．按散热风扇的工作电压分：交流散热风扇（AC FAN）；直流散热风扇（DC FAN） 2．按散热风扇的驱动马达分：无刷直流散热风扇（DC BRUSHLESS FAN）；有刷刷直流散热风扇（DC BRUSH FAN）；无刷交流散热风扇（AC BRUSHLESS FAN）。 3．按风扇电机轴承系统分：含油轴承型（SLEEVE BEARING）；滚珠轴承型（BALL BEARING）；陶瓷纳米轴承型（CERAMIC NANOMETER BEARING）。 4．按汽流方向分：轴流型风扇（AXAL FAN）；离心型风扇（BLOWER FAN）；横流风扇（CROSS FAN）。
编辑本段散热风扇的分类及特点
一、轴流风扇
轴流风扇的叶片推动空气以与轴相同的方向流动。轴流风扇的叶轮和螺旋桨有点类似，它在工作时，绝大部分气流的流向与轴平行，换句话说就是沿轴线方向。轴流风扇当入口气流是0静压的自由空气时，其功耗最低，当运转时会
散热风扇基础知识
[发布时间:2010-12-31 13:07:29] 散热风扇基础知识散热器都需要通过风扇的强制对流来加快热量的散失，因此一款风扇的好坏，对整个散热效果起到了决定性的作用。配备一个性能优良的CPU风扇也是保证整部电脑顺利运转的关键因素之一。
随着气流反压力的上升功耗也会增加。轴流风扇通常装在电气设备的机柜
上，有时也整合在电机上，由于轴流风扇结构紧凑，可以节省很多空间，同时安装方便，因此得到广泛的应用。 其特点：较高的流率，中等风压
二、离心风扇
离心风扇工作时，叶片推动空气以与轴相垂直的方向（即径向）流动，进气是沿轴线方向，而出气却垂直于轴线方向。大多数情况下，使用轴流风扇就可以达到冷却效果，然而，有时候如果需要气流旋转90度排出或者需要较大的风压时，就必须选用离心风扇。风机严格而言，也属于离心风扇。 其特点：有限流率，高风压
一点风扇的小知识
一点风扇的小知识风扇的效能（例如流量、风压）主要取决于：风扇扇叶直径和轴向长度；风扇的转速；扇叶的形状。
一般好的风扇除了其风量大和风压高之外，其本身的可靠性是相当的重要，风扇使用的轴承形式在此显得非常重要。
高速风扇一律使用滚珠轴承（ball bearing），而低速风扇则使用成本较低廉的自润轴承（sleeve bearing）。
每个风扇都需要两个轴承，一些风扇上标着"BS"的字样，是单滚珠式轴承，BS的意思是"1 ball 1 sleeve"，依然带有自润轴承的成分。
比BS更高级的是双滚珠式轴承，即Two Balls。
风扇的流量大都采用CFM为单位（英制，立方英尺/分钟，约为0.028立方米/分钟）。
50x50x10mm CPU风扇会达到10 CFM，60x60x25mm 风扇通常能达到20-30的CFM。
当然，还有我们熟悉的低噪音的悬磁浮风扇了。
磁浮风扇是最新的CPU风扇，表面看起来与液压风扇相差不大，但仔细一看，就发现磁浮风扇的马达有磁浮（MS）设计，其磁感应线与磁浮线成垂直，故轴芯与磁浮线是平行的，故转子的重量就固定在运转的轨道上，利用几乎是无负载的轴芯往反磁浮线方向顶撑，形成整个转子悬空，在固定运转轨道上。
因此，磁浮（Magnetic System:MS）事实上只是一种辅助功能，具体的还有配合之前的设计，现有的磁浮设计有与VAPO汽化轴承、BALL滚珠轴承、及SLEEVE含油轴承。
磁浮（MS）设计 VAPO汽化轴承磁浮（MS）设计 SLEEVE含油轴承VAPO轴承与SLEEVE轴承的不同点在与材料方面，VAPO是采用特殊的材料，不同与一般的SLEEVE材料，同时VAPO轴承的内层表面也是经过特殊加工的，所以在硬度方面比SLEEVE轴承的要好，而且可以经受起更高的温度和运转时的摩擦，一般都可以运行在70℃以上。
而一般的SLEEVE配合磁浮设计也是可以延长其寿命的，但就没有其他的两个强了。
散热风扇原理
散热风扇原理散热风扇是一种常见的散热设备，它通过风的流动来帮助散热，有效降低电子设备的温度，保证设备的正常运行。
那么，散热风扇的原理是什么呢？首先，我们需要了解散热风扇的结构。
散热风扇通常由电机、叶片和外壳组成。
电机提供动力，驱动叶片旋转，产生风。
外壳则起到固定和保护的作用。
散热风扇的原理主要是利用风的流动来带走设备散热时产生的热量。
当电子设备运行时，会产生大量的热量，如果不能及时散热，就会导致设备温度过高，影响设备的正常工作。
而散热风扇的作用就是通过风的流动，将设备表面的热量带走，从而降低设备的温度。
散热风扇的工作原理可以用风的对流和传热的原理来解释。
首先，风扇产生的风会带走设备表面的热量，这是通过对流传热的方式。
当风吹过设备表面时，会带走表面的热量，使得表面温度降低。
其次，风扇产生的风会使得空气流动，增加空气与设备表面的接触面积，从而增加传热效率。
这样一来，设备表面的热量就能够更快地被带走，从而起到散热的作用。
除了对流和传热的原理，散热风扇的原理还涉及到空气动力学的知识。
风扇叶片的设计和旋转会产生气流，这种气流会使得周围的空气产生流动，形成局部的气流场。
这种气流场的形成会使得空气更加流动，增加对流传热的效果，从而提高散热效率。
总的来说，散热风扇的原理是利用风的流动和对流传热的原理，通过增加空气流动和接触面积，帮助设备散热，降低设备温度。
这种原理在实际应用中得到了广泛的应用，无论是电脑、手机还是其他电子设备，都离不开散热风扇的帮助。
在选择散热风扇时，我们需要考虑风扇的尺寸、转速、噪音和散热性能等因素。
不同的设备对散热风扇的要求也不同，因此需要根据实际情况进行选择。
总之，散热风扇通过风的流动和对流传热的原理，帮助设备散热，降低设备温度。
它在电子设备散热中起着至关重要的作用，是保证设备正常运行的重要组成部分。
散热风扇安全操作及保养规程
散热风扇安全操作及保养规程对于常使用电脑的用户来说，散热风扇是必不可少的硬件设备。
然而，如果没有正确的使用和保养方法，可能会给电脑和人造成很大的损失。
本文将介绍散热风扇的安全操作及保养规程，帮助用户正确使用和保养散热风扇，延长其使用寿命。
一、散热风扇安全操作1.1 确保风扇安装稳固在使用散热风扇时，我们需要注意安装稳固。
散热风扇在使用过程中可能会转动非常快，如果安装不稳固或者固定螺丝松动，可能会导致风扇卡住或者从主板上滑落下来，引起电脑的故障等不良后果。
1.2 避免对风扇进行过多的负载运行过度的负载将会使电扇在较短时间内损坏，影响设备的寿命和稳定性。
如果您正在运行大量的应用程序或者使用重度游戏，需要确保散热风扇能够良好地运行，并时刻注意风扇的转速，确保它不会超过它所能承受的范围。
1.3 定期清洗风扇定期清洁散热风扇有助于保持其最大散热效率以及良好的运行效果。
如果长时间不进行清理，风扇可能会被灰尘和脏污所覆盖，从而导致风扇转速过慢，甚至使其发出臭味。
建议每隔3-6个月进行一次定期清洗，保证散热风扇长期稳定运行。
1.4 避免散热风扇在潮湿环境下使用使用电脑时，尽量把它放在干燥而通风的环境中。
如果散热风扇处于潮湿的环境中使用，内部电路板可能会受到腐蚀和损坏，导致风扇工作异常。
因此，建议不要在潮湿环境下使用散热风扇。
1.5 避免将散热风扇移动到不稳定的位置在您进行电脑移动或者更换台式机的时候，请确保散热风扇处于稳定的位置。
如果您将散热风扇移动到不稳定的地方或者不小心碰撞到它，可能会导致风扇叶片损坏，从而影响散热效果，甚至可能对个人安全造成威胁。
二、散热风扇保养规程散热风扇的保养是确保风扇稳定运行和延长使用寿命的必要措施。
接下来，就为大家介绍一些基本保养规程。
2.1 定期清洗散热风扇一般来说，散热风扇需要每隔3-6个月进行一次定期清洗。
清洗前，应首先关闭电脑，并将电源线拔掉。
然后，打开电脑机箱，找到散热风扇所在的位置，从旁边清除灰尘和脏污。
电力设备的通风与散热维护知识
电力设备的通风与散热维护知识电力设备的通风与散热是保障电力设备正常运行的关键因素之一。
本文将介绍电力设备通风与散热的基本原理、常见散热方式以及维护方法。
一、通风与散热的重要性电力设备在运行过程中会产生大量的热量，如果不能及时散热，会导致电路板变形、电子元器件老化、温度过高等问题，甚至可能引发设备的故障、火灾等严重后果。
因此，保障电力设备的通风与散热是非常重要的。
二、通风与散热的基本原理通风散热的基本原理是通过空气的流动来带走设备产生的热量。
空气流通可以分为自然通风和强制通风两种方式。
1. 自然通风自然通风是利用气流的自然对流和差压来实现散热的方式。
在自然通风条件下，通过合理的通风孔设计和摆放可以形成气流对流循环，使热空气顺流而上，冷空气由下而上补充进入，从而达到散热的目的。
自然通风最大的优点是无需外部能源，但受限于气流和温度差别的限制，通风效果有一定的局限性。
2. 强制通风强制通风是通过风扇或风机等机械设备产生气流以加速空气流动，增加热交换的效率。
强制通风的散热效果较好，可以有效降低设备的温度，提高散热效率。
但也需要消耗电能，并且有噪音和机械故障的风险。
三、常见的散热方式1. 散热片散热散热片是一种利用片状导热材料，通过辐射和对流的方式将热量传递到周围空气中的散热装置。
散热片可以增加散热面积，提高散热效果。
常见的散热片有铝合金散热片、铜散热片等。
2. 风扇散热风扇散热是利用风扇产生的气流将设备周围的热空气带走，冷空气补充进来，从而达到散热的目的。
风扇散热的效果受风扇的大小和转速控制，可以通过控制风扇转速调节散热效果。
3. 循环冷却散热循环冷却散热是通过循环泵将散热剂带到散热装置附近吸热，然后再经过冷却装置冷却后再次循环使用。
循环冷却散热对于大功率、长时间工作的设备散热效果较好，但需要定期维护清洗和更换散热剂。
四、电力设备通风与散热的维护方法1. 保持通风口畅通定期清理通风口和散热片上的灰尘和杂物，保持通风口的畅通，以便空气流通。
关于风扇的基本知识和改进建议
风冷散热器相关技术浅析之风扇篇现在使用的风扇外形是一个底面为正方形的扁柱体，四角留有安装所需的固定孔位，直流电机通过支架固定在外框上，扇叶与转子连接在一起，通过轴承安装在电机主体之上。
一些“非典型”的风扇采用了较特殊的形状与设计，但整体结构与此并无太大差异。
那么，我们又应通过哪些方面的数据来衡量一款风扇的品质呢？衡量一款风扇的品质，最重要的两个方面为性能与寿命，其次便是越来越受到关注的工作噪音；此外，关系到能否正常使用，还必须注意风扇的规格与功率。
规格：要为散热器选择合适的风扇，首先注意到的，也是必需注意的，就是风扇的尺寸规格。
风扇的尺寸规格有一套统一的标准，只要依照此套标准就可以保证与散热片或其它接口、支架之间的正常安装。
尺寸规格通常用一个4位数字来描述，例如：2510、4028、6015、8025、1238等。
4位数字的前两位25、40等代表风扇正方形底面的边长，单位为毫米；后两位10、28、30等则代表柱体的高度，即风扇的厚度，单位同为毫米。
特别说明：92XX系列的风扇边长为92mm，但通常称作9cm；12XX或17XX系列的风扇并非12mm或17mm边长，而是12cm或17cm；常用直流无刷风扇的边长最小为25mm，而大于99mm的风扇通常舍去最低位，数值以cm为单位。
下图为一款6015风扇的详细规格：相关元素：与底面尺寸息息相关的数据为过风面积（风扇底面积减去外框与电机占据部分所占面积的结果），进一步则影响到风扇的重要性能指标“风量”。
拥有更大的底面尺寸，一般就可以获得更大的过风面积，在风速相当的情况下，将获得更大的风量；反过来考虑，就可以降低风速却不减少风量，采用“大口径”风扇也是目前风冷散热器发展的大趋势之一。
增加风扇的高度有利于增大风扇功率、加大扇叶面积，都可以增强风扇的性能；有些风扇也会利用增加的高度在外框上添加导流片或改变扇叶旋转面方向（即非轴流风扇）等，后文将较详细说明。
用户在选择风扇时，尺寸规格方面需要考虑的问题主要有：1.能否与散热片实现良好的结合，主要取决于底面的尺寸规格；2.散热器能否正常安装，主要取决于风扇增加的体积是否会与其它设备或整体空间冲突；3.风扇能否为散热片提供合适的气流，尺寸规格的改变可能会影响风扇气流的覆盖范围、走向等；但具体影响较为复杂，且涉及到多方面的因素，将在后文中相关部分分别说明。
