关于原油储罐上面呼吸阀配与不配阻火器的问题

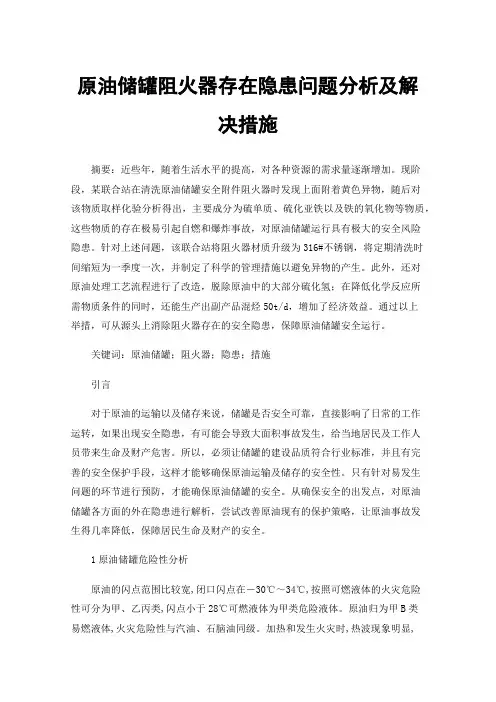

原油储罐阻火器存在隐患问题分析及解决措施
原油储罐阻火器存在隐患问题分析及解决措施摘要：近些年，随着生活水平的提高，对各种资源的需求量逐渐增加。
现阶段，某联合站在清洗原油储罐安全附件阻火器时发现上面附着黄色异物，随后对该物质取样化验分析得出，主要成分为硫单质、硫化亚铁以及铁的氧化物等物质，这些物质的存在极易引起自燃和爆炸事故，对原油储罐运行具有极大的安全风险隐患。
针对上述问题，该联合站将阻火器材质升级为316#不锈钢，将定期清洗时间缩短为一季度一次，并制定了科学的管理措施以避免异物的产生。
此外，还对原油处理工艺流程进行了改造，脱除原油中的大部分硫化氢；在降低化学反应所需物质条件的同时，还能生产出副产品混烃50t/d，增加了经济效益。
通过以上举措，可从源头上消除阻火器存在的安全隐患，保障原油储罐安全运行。
关键词：原油储罐；阻火器；隐患；措施引言对于原油的运输以及储存来说，储罐是否安全可靠，直接影响了日常的工作运转，如果出现安全隐患，有可能会导致大面积事故发生，给当地居民及工作人员带来生命及财产危害。
所以，必须让储罐的建设品质符合行业标准，并且有完善的安全保护手段，这样才能够确保原油运输及储存的安全性。
只有针对易发生问题的环节进行预防，才能确保原油储罐的安全。
从确保安全的出发点，对原油储罐各方面的外在隐患进行解析，尝试改善原油现有的保护策略，让原油事故发生得几率降低，保障居民生命及财产的安全。
1原油储罐危险性分析原油的闪点范围比较宽,闭口闪点在－30℃～34℃,按照可燃液体的火灾危险性可分为甲、乙丙类,闪点小于28℃可燃液体为甲类危险液体。
原油归为甲B类易燃液体,火灾危险性与汽油、石脑油同级。
加热和发生火灾时,热波现象明显,当含水量在0.3％～4％时,容易产生沸溢或喷溅,同时原油还具有易膨胀、易扩散、易流溢、易聚集静电荷等特性,这就说明火灾爆炸危险性是大型原油储罐主要也是最重要得危险因素。
目前原油分类：按硫含量划分为高硫原油、含硫原油和低硫原油。
储罐呼吸阀的设置、检验与维护保养要求
一、哪些储罐需要设呼吸阀？1.《石油化工企业设计防火标准》GB 50160-2008（2018年版)第6.2.19条甲B、乙类液体的固定顶罐应设阻火器和呼吸阀；对于采用氮气或其他气体气封的甲B、乙类液体的储罐还应设置事故泄压设备。
2.《建筑设计防火规范》GB 50016—2014 （2018年版）第5.4.15条设置在建筑内的锅炉、柴油发电机，其燃料供给管道应符合下列规定：1在进入建筑物前和设备间内的管道上均应设置自动和手动切断阀；2储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀，油箱的下部应设置防止油品流散的设施；3燃气供给管道的敷设应符合现行国家标准《城镇燃气设计规范》GB 50028 的规定。
3.《石油库设计规范》（GB 50074-2014）第6.4.4条下列储罐通向大气的通气管管口应装设呼吸阀：1储存甲B、乙类液体的固定顶储罐和地上卧式储罐；2储存甲B类液体的覆土卧式油罐；3采用氮气密封保护系统的储罐。
第6.4.5条呼吸阀的排气压力应小于储罐的设计正压力，呼吸阀的进气压力应大于储罐的设计负压力。
当呼吸阀所处的环境温度可能小于或等于O℃时，应选用全天候式呼吸阀。
4.《石油天然气工程设计防火规范》（GB 50183-2004）第6.4.4条污油罐及污水沉降罐顶部应设呼吸阀、阻火器及液压安全阀。
规定污油罐及污水沉降罐顶部应设呼吸阀、液压安全阀及阻火器的目的是防止罐体因超压或形成直真空导致破裂，造成罐内介质外泄。
同时防止外部火源引爆引燃罐内介质。
每个呼吸阀及液压安全阀均应配置阻火器，它们的性能应分别满足《石油储罐呼吸阀》SY/T 0511、《石油储罐液压安全阀》SY/T 0525.1、《石油储罐阻火器》SY/T 0512的要求。
二、关于呼吸阀检验、维护保养的要求：1．《常压储罐完整性管理》（GB/T37327-2019）8.6.1常压储罐用呼吸阀每年至少进行一次检验。
呼吸阀的维护与保养
呼吸阀的维护与保养呼吸阀的维护与保养内容来源自网络呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。
呼吸阀通常与阻火器配套使用。
为了呼吸阀使用安全，应在3-6个月内定期将波呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。
呼吸阀通常与阻火器配套使用。
为了呼吸阀使用安全，应在3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
定期检查呼吸阀通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。
阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。
并且能够生产各种电动、气动、液动阀门驱动装置。
呼吸阀的使用及原理
呼吸阀的使用及原理呼吸阀的使用及原理1. 简介：呼吸阀是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体、油品蒸发损耗。
根据中国《石油化工设计防火规范》（GB50160-92）的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。
2. 作用：呼吸阀是保证储罐正常呼吸的一种安全装置,它不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能最大限度减少罐内介质的排放,减少环境污染。
3. 工作原理：3.1 当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座产密配合,吸入阀瓣与吸入口阀座产密配合。
3.2 当储罐内压力超过大气压力值时,罐内高压直接作用于呼出口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼出阀瓣由通道排出罐内过高气压,使罐压力与大气压力保持平衡。
3.3 当储罐内压力低于大气压力值时(即产生过低负压),大气压通过吸气通道进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。
3.4 呼吸阀的工作原理呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸.呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，呼吸阀打开吸入气体泄放负压。
由此保证压力在一定范围内，保证容器安全。
3.5 一种是达到一定压力时,进行呼或吸.另一种是设计成纯粹只呼不吸.可以理解为用两个适当压力的单向阀代替.3.6 呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。
3.7 各种呼吸阀的工作原理：3.8 呼吸阀在蒸汽加热系统中起到阻汽排水作用，选择合适的呼吸阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型呼吸阀的工作性能、特点进行全面的了解。
3.9 呼吸阀的品种很多，各有不同的性能。
储油罐呼吸阀的维护与保养
储油罐呼吸阀的维护与保养呼吸阀简介根据国家标准〈油化工企业设计防火规范〉（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。
可见呼吸阀、阻火器是储罐不可缺少的安全设施。
呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，满足储罐大小呼吸的通气要求。
结构及工作原理呼吸阀是保护储罐安全的重要附件，安装于灌顶，用于自动控制储罐内外气体通道的启闭，维持储罐的压力平衡，对储罐的超压或超真空起保护作用，又可以在一定范围内降低储罐内介质的蒸发损失。
呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。
当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合气从罐内逸出（呼出），使罐内的压力不再增高。
当罐内气体的真空度超过储罐的允许真空度时，真空阀即被顶开，吸入空气（吸入）维持储罐压力平衡。
压力在一定范围内，储罐不呼吸，所以呼吸阀在一定程度上减少了介质的蒸发损耗。
呼吸阀控制的压力和真空度的数值应根据储罐结构本身的允许值来决定。
选择呼吸阀型号时，要根据介质收发作业时的最大排量来确定。
呼吸阀的直径大于250mm 时，可选用两个不超过250mm的呼吸阀。
当罐内气压力大于储罐允许压力时，介质蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内气压力小于储罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。
机械呼吸阀选择表呼吸阀数呼吸阀规格储罐收发介质流量（m³/h）＜251DN5026～1001DN100101～1501DN150151～2501DN200251～3001DN250＞3002DN300呼吸阀主要技术参数呼吸阀的使用维护呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常见开等。
1、漏气：一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形及阀盘导杆倾斜等原因造成。
油罐呼吸阀安全要求
油罐呼吸阀安全要求背景介绍油罐是存储石油、化工等液体的设备。
在运输、储存、加工等过程中，为了防止油罐内压力过高或过低，会通过呼吸阀对油罐内外气压进行调节，保证油罐内部气压稳定。
油罐呼吸阀的安全性直接关系到油罐的使用安全，因此非常重要。
安全要求1. 呼吸阀的材质呼吸阀的材质必须符合国家标准，并且能够耐腐蚀、耐高温、耐压等特性。
如果使用低质量的材质，容易导致呼吸阀的密封性能下降或者呼吸阀破裂，导致油罐爆炸的危险。
2. 呼吸阀的安装位置呼吸阀必须放置在油罐的高点并且与罐体保持垂直方向，不宜放置地面，以免发生夜间积水、冻结情况等导致油罐压力异常升高。
另外，在使用过程中应该注意将呼吸阀口向上，以避免因为阀口被物体堵塞导致氧气不能顺利进入油罐，进而引发危险。
3. 呼吸阀的排气能力油罐中气体的压力是不稳定的，需要呼吸阀不断的排气。
呼吸阀的排气能力也是油罐的安全要求之一。
呼吸阀应该根据油罐的容量和使用特性，选用适当规格的呼吸阀，并且定期进行检查，确保排气顺畅。
4. 呼吸阀的维护保养呼吸阀作为油罐的关键部件，必须进行定期的检测和维护。
应该每年至少检测呼吸阀的密封性和排放能力，以保证呼吸阀的安全性。
在检测时，可以通过喷洒肥皂水来查看呼吸阀是否漏气，以及观察排气的速度是否能够满足油罐的使用要求。
如果发现问题，必须及时更换呼吸阀。
结论油罐呼吸阀的安全性是保障油罐使用安全的重要环节。
通过合理的选材、正确的安装位置、可靠的排气能力和科学的维护保养，可以有效地保障呼吸阀的安全性。
为了避免发生安全事故，必须重视呼吸阀的安全要求。
油罐上为什么要安装呼吸阀
油罐是用以贮存石油类产品的罐状容器，一般多用钢板焊成，而在油罐的顶部都要装上一种叫做呼吸阀的装置。
由于它是安装在罐体的顶部，所以人们常常忽略它的作用。
那油罐上为什么要安装呼吸阀呢?油罐装油时一般是不能装满的，只能装到其容积的80%左右，即应留有相应的空间。
在装油和卸油时，罐内的气体空间会不断发生变化。
在卸油时罐内油面逐渐下降，气体空间也就逐渐增大使罐内形成负压，这就可能把油罐压瘪变形。
而当装油时油面会逐渐上升气体空间也就逐渐减小使罐内气体压力升高，这就可能使油罐破裂。
此外由于气温的变化，罐内气体空间也会随之发生变化。
油罐与大气直接相通后，使油的蒸发速度加快，从而使损耗增大。
同时由于大量油蒸气排出罐外这也很不安全。
为了保证油罐既不爆裂和压瘪变形，而且又不直接与大气相通，在油罐顶部就可以装上呼吸阀。
呼吸阀顾名思义就是油罐的呼吸器官。
油罐上这种用途的呼吸阀属机械式，称机械式呼吸阀。
机械式呼吸阀一般都装有两个阀：压力圈和真空阀。
压力阀是油罐内气体的出口，当罐内气体的压力增大时此阀开启，使油罐中的气体经此流入大气中。
真空阀是空气的入口，当罐内形成负压时，此阀开启，使外面的空气进入罐内。
机械式呼吸阀是油罐的一个安全装置，它平时能够保持油罐的密封以减少因油品蒸发而造成的损耗，而且有利于油罐的安全。
当油罐内的气体空间发生变化时，可自动调节气体的进出以及调节罐内压力，防止油罐爆裂或压瘪变形，保证油罐在装卸和贮存油时的安全。
以上就是理航达机械设备为大家介绍的关于油罐上为什么要安装呼吸阀的相关内容，希望对大家有所帮助！小小的东西往往有大用途，大家一定不要忽视呼吸阀的作用哦。
罐顶上呼吸阀的安装设置,选型和计算方法
罐顶上呼吸阀的安装设置,选型和计算方法不锈钢呼吸阀常压、低压储罐是石油化工厂中必不可少的设备。
常压、低压储罐在使用过程中经常会由于储罐内液面的改变、或者外界温度的变化等原因导致储罐内气体膨胀或收缩，储罐内气相的压力也随之波动，气体压力的波动极易使储罐出现超压或真空的情况，严重时会造成储罐超压鼓罐或低压瘪罐。
为了防止储罐出现超压或负压等失稳状态，工艺设计中通常采用在罐顶安装呼吸阀的方式来维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，保护储罐安全，并且减少储罐内物料的挥发和损耗，对安全和环保均起到一定的促进作用。
一、储罐呼吸阀结构及工作原理：呼吸阀产品应符合SY/T0511-1996标准要求，分为普通型和全天候型两大系列，其操作温度和代号分别为：全天候型代号Q操作温度-30～+60℃，普通型代号P操作温度0～+60℃。
呼吸阀类型呼吸阀的结构形式多种多样，其外形多半呈球型。
国外产品有些外形根据实际需要有桶形、盘形等。
呼吸阀的内部结构实质上是由一个压力阀盘（即呼气阀）和一个真空阀盘（即吸气阀）组合而成的，压力阀盘和真空阀盘既可并排布置也可重叠布置。
其工作原理：当储罐压力和大气压力相等时，压力阀和真空阀的阀盘和阀座紧密配合，阀座边上密封结构有“吸附”效应，使阀座严密不漏。
当压力或真空度增加时，阀盘开始开启由于在阀座边上仍存在着“吸附”效应，所以仍能保持良好的密封。
当罐内压力升高到定压值时，将压力阀打开，罐内气体通过呼气阀（即压力阀）侧排人外界大气中，此时真空阀由于受到罐内正压作用处于关闭状态。
反之当罐内压力下降到一定真空度时，真空阀由于大气压的正压作证：呼吸阀的起跳压力应低于该呼吸阀所在储罐的正压设计压力，从而保护储罐不出现鼓罐事故，但应高于该储罐的操作压力，以确保储罐的正常操作；储罐呼吸阀的负压吸入压力要高于储罐设计的负压设计压力，从而保证储罐不出现憋罐事故。
三、呼吸阀呼吸量的确定其在正常状态下起密封作用以防止储罐内气体泄出只有在下列条件下呼吸阀才开始工作：1、储罐向外输出物料时，呼吸阀即开始向罐内吸入空气或氮气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于原油储罐上面呼吸阀配与不配阻火器的问题
储罐, 呼吸阀, 阻火器, 原油
国内联合站的原油储罐，一般都是在呼吸阀根部配一个阻火器，这也算是标配了。
但是，近些年来做国际工程，竟然看到有不配阻火器的图，当时惊呆了。
后来察看API 2000，上面有一句话是这么说的(在4.4.1.2)
A flame arrester is not considered necessary for use in conjunction with a PV valve venting to atmosphere because flame speeds are less than vapor velocities across the seats of PV valves (see API Publication 2210).
对于呼吸阀而言，看来阻火器也不是必需的。
后来在网上查看资料，中文资料都是有加阻火器的；察看英文网站，也有好些教材说可以不加，而且还说不加更好。
请大家讨论一下，究竟加与不加？
呼吸阀一般有压差，看看该压差是有什么控制的，如果加水或别的液体控制，也会起到阻火作用；加与不加，完全取决于介质的性质和操作条件，但凡二者都比较宽松，那么依据相关的标准就很好判断了，在加阻火器和不加阻火器之间划清明显的界限，我个人认为似乎有点欠妥！还是应该具体情况具体讨论吧~
以下这段好象看不出适用范围是什么罐.国内设计油罐是装防火器的(国内外规范都有规定,我们的规范有时就是国际规范的翻版).国外我见到的也都设.A flame arrester is not considered necessary for use in conjunction with a PV valve venting to atmosphere because flame speeds are less than vapor velocities across the seats of PV valves (see API Publication 2210).
大型原油罐一般采用外浮，小的内浮顶
大型原油罐一般采用外浮，小的内浮顶，一般很少采用拱顶的。
内浮顶中央通气孔要加的阻火，不影响内外压力，有罐边通气孔。
国内外规范区别一般很大，大部分国内严格，也有没有规定的。
也遇到类例似情况，建在国内的就要遵守并按国内规范，国外工程例外。
我只知道柴油、苯这一类的轻质油或者有毒有害的，拱顶罐要有液压安全阀，内含阻火器的。
大型原油罐貌似阀根没注意又没有阻火器…。
原油罐上面通常安装有两种呼吸阀：一种是机械式呼吸阀，另一种是液压式安全阀（也叫液压式呼吸阀），通常机械式呼吸阀下面要装阻火器，液压式呼吸阀由于里面的油品必须具有凝点低、粘度小、沸点高、闪点高、不易挥发的性能，推荐使用变压器油，所以可以不用装阻火器。
根据《石油化工企业设计防火规范(GB50160-1992，1999版)》5.2.18条，甲B、乙类液体的固定顶罐，应设阻火器和呼吸阀。
再根据《危险化学品名录》(2002年版)，石油原油为中闪点液体(CN.为32003)，其闪点：
-18℃≤闪点＜23℃。
属于甲B类液体。
所以，本人认为应该加阻火器。
SY/T6320-1997陆上油气田油气集输安全规定
8 储存
8.1 储油罐
8.1.1 油罐区竣工后，应经安全、消防等有关部门验收合格后方能交工投产。
8.1.2 储油罐呼吸阀、阻火器、液压安全阀应按SY/T 0511、SY/T 0512、SY/T 0525.1的规定执行。
呼吸阀、液压安全阀底座应装设阻火器，阻火器每季至少检查一次。
呼吸阀、液压安全阀冬季执行。
呼吸阀、液压安全阀底座应装设阻火器，阻火器每季至少检查一次。
呼吸阀、液压安全阀冬季至少检查两次。
甲、乙类液体常压储罐容器通向在气的开口处应有阻火器。
为什么API 2000上面的规定和SY/T6320有冲突？请高手解释一下。
