GC管道管道分类
GC工业管道级别划分图
G C工业管道级别划分图 This model paper was revised by the Standardization Office on December 10, 2020
温
温GC 工业管道级别划分示意图
GC 类（工业管道） 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1、GC2、GC3级
（一）GC1级
1、输送毒性程度为极度危害介质高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质管道
185℃＞设计温度＞--0
GC3级
≥设计压力
185 （二）GC2级
4、除GC3级管道除外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于GC1级规定的工业管道为GC2级管道。
（三）GC3级 输送无毒、非可燃流体介质，设计压力小于或等于且设计温度高于-20℃、但是不高于185℃的工业管道为GC3级。
gc工业管道分级
gc工业管道分级GC工业管道分级是一种针对工业管道系统的分级方法，旨在评估和标识管道系统的安全性和可靠性。
以下是关于GC工业管道分级的详细介绍。
一、概述GC工业管道分级是一种基于管道系统特性、工艺要求和操作条件的分级方法，旨在确保管道系统的安全性和可靠性。
该分级方法考虑了管道系统的设计、材料、制造、检验、试验和运行等多个方面，以评估其符合性和安全性。
GC工业管道分级对于工业管道系统的设计、选材、制造和运行等方面具有重要的指导意义。
二、分级系统GC工业管道分级系统分为五个等级，从GC-1到GC-5，其中GC-1代表最高等级，GC-5代表最低等级。
每个等级都有相应的要求和限制，以确保管道系统的安全性和可靠性。
1．GC-1级：最高等级，要求最为严格，适用于关键性或高风险工艺的管道系统。
该等级的管道系统需要经过严格的设计、材料选择、制造和检验，以确保其安全性和可靠性。
此外，GC-1级的管道系统还需要进行更为严格的试验和运行监控，以确保其能够在极端条件下正常运行。
2．GC-2级：适用于重要工艺的管道系统，其要求比GC-1级略低，但仍需要较为严格的设计、材料选择、制造和检验。
该等级的管道系统需要进行必要的试验和运行监控，以确保其安全性和可靠性。
3．GC-3级：适用于一般工艺的管道系统，其要求相对较为宽松，但仍然需要一定的设计和制造要求。
该等级的管道系统需要进行基本的检验和运行监控，以确保其能够正常运行。
4．GC-4级：适用于辅助工艺的管道系统，其要求相对较为宽松，但仍然需要一定的设计和制造要求。
该等级的管道系统需要进行基本的检验和运行监控，以确保其能够正常运行。
5．GC-5级：最低等级，适用于非关键性工艺的管道系统，其要求最为宽松，但仍然需要满足基本的设计和制造要求。
该等级的管道系统需要进行基本的检验和运行监控，以确保其能够正常运行。
三、应用范围GC工业管道分级广泛应用于石油、化工、电力、制药等行业的工业管道系统中。
工业管道gc gc 如何分级
工业管道g c g c如何分级 The following text is amended on 12 November 2020.
工业管道GC1、GC2如何分级
作者：文章来源：点击数：1961 更新时间：2008-3-19 21:02:23
1. 符合下列条件之一的工业管道为GC1级。
（1）输送GB5044《职业性接触毒物危害程度分级》中毒性程度为极度危害介质的管道；
（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥的管道；
（3）输送可燃流体介质、有毒流体介质，设计压力P≥且设计温度大于等于400℃的管道；
（4）输送流体介质且设计压力P≥的管道。
2. 符合以下条件之一的工业管道为GC2级。
（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<的管道；
（2）输送可燃流体介质、有毒流体介质，设计压力P<且设计温度≥400℃管道；
（3）输送非可燃流体介质、无毒流体介质，设计压力P<10MPa且设计温度≥400℃的管道。
（4）输送流体介质，设计压力P<且设计温度<400℃的管道。
GC管道管道分类
G C管道管道分类公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-G C管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。

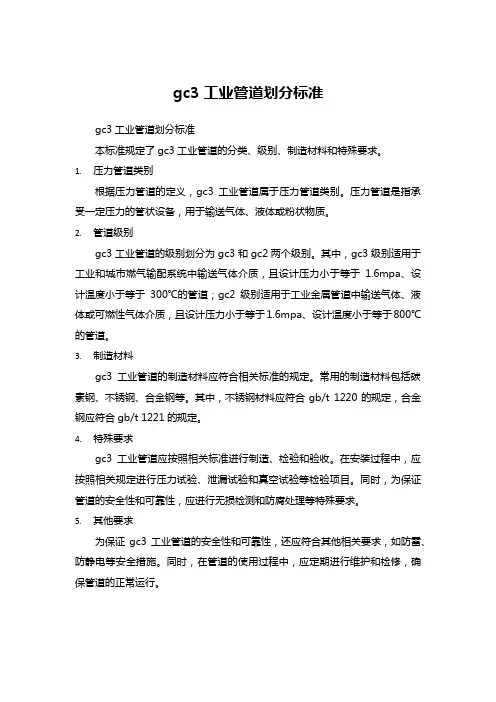

gc3工业管道划分标准
gc3工业管道划分标准
gc3工业管道划分标准
本标准规定了gc3工业管道的分类、级别、制造材料和特殊要求。
1.压力管道类别
根据压力管道的定义，gc3工业管道属于压力管道类别。
压力管道是指承受一定压力的管状设备，用于输送气体、液体或粉状物质。
2.管道级别
gc3工业管道的级别划分为gc3和gc2两个级别。
其中，gc3级别适用于工业和城市燃气输配系统中输送气体介质，且设计压力小于等于1.6mpa、设计温度小于等于300℃的管道；gc2级别适用于工业金属管道中输送气体、液体或可燃性气体介质，且设计压力小于等于1.6mpa、设计温度小于等于800℃的管道。
3.制造材料
gc3工业管道的制造材料应符合相关标准的规定。
常用的制造材料包括碳素钢、不锈钢、合金钢等。
其中，不锈钢材料应符合gb/t 1220的规定，合金钢应符合gb/t 1221的规定。
4.特殊要求
gc3工业管道应按照相关标准进行制造、检验和验收。
在安装过程中，应按照相关规定进行压力试验、泄漏试验和真空试验等检验项目。
同时，为保证管道的安全性和可靠性，应进行无损检测和防腐处理等特殊要求。
5.其他要求
为保证gc3工业管道的安全性和可靠性，还应符合其他相关要求，如防雷、防静电等安全措施。
同时，在管道的使用过程中，应定期进行维护和检修，确保管道的正常运行。
压力管道工业管道gc类定义
压力管道工业管道gc类定义1. 引言压力管道工业管道是指用于输送液体、气体或固体颗粒物质的管道系统。
gc类定义是对压力管道工业管道进行分类和规范的一种方法。
本文将详细介绍压力管道工业管道gc类定义的背景、定义内容、分类标准以及应用场景等方面的内容。
2. 背景随着工业生产的发展，压力管道工业管道在各个领域得到了广泛应用，包括石油化工、能源、水利、建筑等。
为了确保压力管道工业管道的安全运行，需要对其进行分类和规范管理。
gc类定义是一种常用的分类方法，可以根据管道的使用条件、材料、压力等因素进行分类，以便更好地进行设计、施工和维护。
3. 定义内容gc类定义是根据压力管道工业管道的使用条件和特性，将其分为不同的类别，并对每个类别的设计、施工和维护要求进行规范。
gc类定义的内容包括以下几个方面：3.1 使用条件使用条件是指管道所处的环境和工况条件，包括温度、压力、介质性质等。
根据使用条件的不同，可以将压力管道工业管道分为高温、低温、高压、低压、腐蚀性介质等不同类别。
3.2 材料要求材料要求是指管道所使用的材料的性能和规格要求。
根据材料的不同，可以将压力管道工业管道分为钢管、塑料管、复合材料管等不同类别。
对于每个类别的材料，需要规定其力学性能、耐腐蚀性能、焊接性能等指标。
3.3 设计要求设计要求是指管道的设计参数和计算方法。
根据设计要求的不同，可以将压力管道工业管道分为常规设计、特殊设计等不同类别。
对于每个类别的设计，需要规定其管径、壁厚、支撑方式、连接方式等参数和方法。
3.4 施工要求施工要求是指管道施工过程中的操作规范和质量要求。
根据施工要求的不同，可以将压力管道工业管道分为常规施工、特殊施工等不同类别。
对于每个类别的施工，需要规定其焊接工艺、防腐处理、试压方法等要求。
3.5 维护要求维护要求是指管道运行过程中的检修和保养要求。
根据维护要求的不同，可以将压力管道工业管道分为常规维护、特殊维护等不同类别。
gc压力管道定义
gc压力管道定义摘要：一、GC 压力管道的定义1.GC 压力管道的概念2.GC 压力管道的作用3.GC 压力管道的分类二、GC 压力管道的组成1.管道材料2.管道连接方式3.管道附件三、GC 压力管道的应用领域1.工业领域2.建筑领域3.能源领域四、GC 压力管道的施工与维护1.施工流程2.安全措施3.维护保养正文：GC 压力管道是一种用于输送各种气体、液体和蒸汽等介质的管道系统，广泛应用于工业、建筑和能源等多个领域。
GC 压力管道具有耐高压、密封性能好、使用寿命长等特点，为确保管道的安全运行，对其材料、连接方式、附件及施工维护等方面都有严格的要求。
GC 压力管道主要由管道材料、连接方式和管道附件组成。
管道材料是保证管道安全运行的基础，通常采用不锈钢、碳钢等金属材料，也有采用非金属材料如塑料的。
连接方式主要有螺纹连接、焊接连接、法兰连接等，应根据管道材料、管道直径和输送介质的特点选择合适的连接方式。
管道附件包括阀门、泵、压缩机等，用于控制介质的流量、压力和流向。
GC 压力管道在多个领域都有广泛应用。
在工业领域，主要用于输送各种气体、液体和蒸汽等介质，满足生产过程中的需求。
在建筑领域，用于供暖、空调、给排水等方面的输送系统。
在能源领域，GC 压力管道是石油、天然气、电力等能源输送的重要设施。
GC 压力管道的施工与维护对于保证其安全运行至关重要。
施工前应对管道材料、连接方式、附件等进行严格检查，确保符合设计要求。
施工过程中要遵循相关安全规定，确保人员安全。
维护保养方面，要定期检查管道及附件的运行状况，发现问题及时处理，确保管道的安全运行。
总之，GC 压力管道是一种重要的管道系统，其安全运行对于工业、建筑和能源等领域具有重要意义。
gc压力管道定义
gc压力管道定义GC压力管道作为我国工业领域中重要的特种设备之一，其安全运行备受关注。
本文将从GC压力管道的概述、分类与特点、设计与施工要求、运行与维护以及安全监管与管理等方面进行详细阐述，以期为相关人员提供有益的参考。
一、GC压力管道概述GC压力管道是指在生产、生活中用于输送气体、液体、浆料等物料的设备，其在一定范围内承受压力。
GC压力管道根据用途、输送介质、结构特点等可分为多种类型，广泛应用于石油、化工、冶金、医药等行业。
二、GC压力管道的分类与特点1.按用途分类：生产用压力管道、公用工程压力管道等。
2.按输送介质分类：气体管道、液体管道、浆料管道等。
3.按结构特点分类：无缝钢管、焊接钢管、螺旋钢管等。
GC压力管道具有以下特点：1.承受压力范围广泛，从低压到高压均可。
2.输送介质多样，适应性强。
3.结构简单，安装维护方便。
4.安全性能要求高，需定期检测和维护。
三、GC压力管道的设计与施工要求1.设计依据：GB 50236-2011《工业金属管道设计规范》、GB 50316-2014《不锈钢工业管道设计规范》等。
2.选材要求：根据输送介质、工作温度、压力等条件选择合适的材料，如碳钢、不锈钢、合金钢等。
3.管道连接方式：焊接、螺纹连接、法兰连接等。
4.施工要求：遵循相关规范，确保焊接质量，做好防腐、保温等措施。
四、GC压力管道的运行与维护1.运行前检查：确保管道及附属设备完好，按规定投用安全防护装置。
2.运行中监控：定期检查管道运行状况，如发现异常，及时处理。
3.定期维护：按照相关规定，对管道进行内外防腐、更换磨损部件等。
4.培训操作人员：确保操作人员熟悉管道性能、操作规程和应急处理方法。
五、GC压力管道的安全监管与管理1.建立安全管理体系：企业应制定完善的安全管理制度，明确责任分工。
2.证件管理：压力管道作业人员需持证上岗，设备需定期检验、注册。
3.事故应急预案：制定应急预案，提高应对突发事故的能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GC管道管道分类
压力管道的分类和分级：
GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。
基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。
分级：分为GB1和GB2两级，GB1级为燃气管道。
GB2级为热力管道。
基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。
GC类－－工业管道：
定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。
分级：GC类分为GC1、GC2和GC3三级。
基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。
GD类－－动力管道：
定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；
分级：分为GD1级和GD2级。
特征：介质单一，性质明确、压力与温度较高的输送管道；
TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级
符合下列条件之一的工业管道，为GC1级：
(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；
(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；
(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。
GC2级
除本规定的GC3级管道外，介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于所规定的GC1级的工业管道为GC2级。
GC3级
输送无毒、非可燃流体介质，设计压力小于或者等于 1.0Mpa，且设计温度大于-20℃、小于185℃的工业管道为GC3级。
