高级电工复习题-填空题
13高级汽修电工电子复习题三
（×）
6、（§1、2）输入端电阻大、输出端电阻小、称为降变压器。
（√）
7、（§1、2）点火线圈是一个升压器。
（×）
8、（§1、2）附加电阻与点火线圈一次绕组是串联的。
（√）
9、（§1、2）继电器主要有两类：常开型继电器和常闭型继电器。
（×）
10、（§1、3）继电器线圈触电两端可以接12V电压。
（√）
四、名词解释 1、（§3、1）磁路：将磁通约束在规定范围内的铁心路径，称为磁路。
均匀磁场中磁通等于磁感应强度与垂直于磁场方向的面积（S）的乘积， 单位是韦伯（Wb）。
3、（§3、1）磁导率：用来表示导磁能力的物理量称为导磁系数或磁导 率。 4、（§3、1）效率：效率是指在额定负载时，电压器输出功率与输入功 率的比值。 5、（§3、1）磁化：在磁场中原来没有磁性的物质获得磁性的过程叫磁 化。 6、（§3、1）均匀磁场：磁场中各点磁感应强度大小相等，方向相互平 行的直线，叫均匀磁场。
在电路中，由于流过线圈本身的电流发生变化而引起的电磁感应现象叫 自感。
五、问答题 1、（§3、1）铁磁材料分为哪几类？ 答：根据磁化和退磁的难易程度不同，铁磁材料分为：
（1）硬磁材料 （2）软磁材料 （3）矩磁材料 2、（§3、1）什么是互感现象？
答：由于一个线圈中的电流发生变化，而引起其他线圈中的磁通量发生变 化，从而产生感应电动势的现象称为互感。
三、选择
1、（§3、1）（A）通过的闭合路径称为磁路。
A、主磁 B、副磁 C、电流 D、电压
2、（§3、1）表示磁场内某点磁场强弱及方向的物理量是（B）
A、电流强度 B、磁感应强度 C、电阻 D、电压强度
3、（§3、1）变压器主要由铁心和（A）组成。|
电工高级工考试试题及答案
电工高级工考试试题及答案一、选择题1. 电流的单位是：A. 伏特B. 安培C. 瓦特D. 欧姆答案：B. 安培2. 以下哪个元件可以储存电荷？A. 电阻器B. 电感器C. 电容器D. 电源答案：C. 电容器3. PLC的英文全称是：A. Programmable Logic ControlB. Programmable Linear ControlC. Program Logic ControllerD. Programmed Logic Controller答案：D. Programmed Logic Controller4. 电气火灾常见的主要危害是：A. 人员伤亡B. 财产损失C. 环境污染D. 电网停电答案：A. 人员伤亡5. 电力系统的'三宽一危'指的是：A. 低压、中压、高压、危险B. 宏观、中观、微观、危险C. 电压、电流、功率、危险D. 宽电压、宽电流、宽频率、危险答案：D. 宽电压、宽电流、宽频率、危险二、判断题1. 电气设备的运行温度过高可以正常工作。
A. 正确B. 错误答案：B. 错误2. 电机启动时电流峰值大于额定电流。
A. 正确B. 错误答案：A. 正确3. 直流电流在电路中的分布是均匀的。
A. 正确B. 错误答案：B. 错误4. 突然停电会对电子设备造成极大的损坏。
A. 正确B. 错误答案：A. 正确5. 电流的方向是由正极向负极流动的。
A. 正确B. 错误答案：B. 错误三、填空题1. 电阻的计算公式是：（根据题目要求，选择适合的格式填写）答案：电阻的计算公式是R = U/I，其中R表示电阻，U表示电压，I表示电流。
2. 电力变压器主要由（）和（）两部分组成。
（根据题目要求，选择适合的格式填写）答案：电力变压器主要由铁芯和线圈两部分组成。
3. 电流的方向可以用（）表示。
（根据题目要求，选择适合的格式填写）答案：电流的方向可以用箭头表示。
四、简答题1. 请简述电气事故的分类及预防措施。
高级电工试题及答案题库
高级电工试题及答案题库一、选择题1. 电流的单位是：A. 安培 (A)B. 伏特C. 瓦特D. 欧姆2. 欧姆定律是描述了电流、电压和电阻之间的关系，它的数学表达式是：A. I = R × VB. R = V / I (B)C. V = I × RD. I = V / R3. 下列哪个元器件具有电流限制和电压保护功能？A. 继电器B. 保险丝 (B)C. 集成电路D. 电感4. 以下哪个防护等级适合在潮湿环境中使用？A. IP00B. IP20C. IP44D. IP67 (D)5. 电气安全接地的目的是：A. 保护电气设备B. 保护人身安全C. 防止电气设备受雷击D. 全上述 (D)二、填空题1. 当电阻为500欧姆，电流为2安培时，求电压（填写公式）。
答案：V = I × R = 2 × 500 = 1000伏特。
2. 填写以下元器件的英文缩写：a. LED：Light Emitting Diodeb. LCD：Liquid Crystal Displayc. PCB：Printed Circuit Boardd. CPU：Central Processing Unit3. 根据功率公式 P = V × I，填写以下空格。
当电流为10安培，电压为220伏特时，求功率。
答案：P = V × I = 220 × 10 = 2200瓦特。
三、计算题1. 一台电风扇额定功率为150瓦特，额定电压为220伏特。
如果在使用过程中电压变为240伏特，求电流的变化。
答案：根据功率公式 P = V × I，可以计算出原始电流和变化后的电流。
原始电流：150 = 220 × I1，解得I1 = 150 / 220 ≈ 0.682安培。
变化后的电流：150 = 240 × I2，解得I2 = 150 / 240 ≈ 0.625安培。

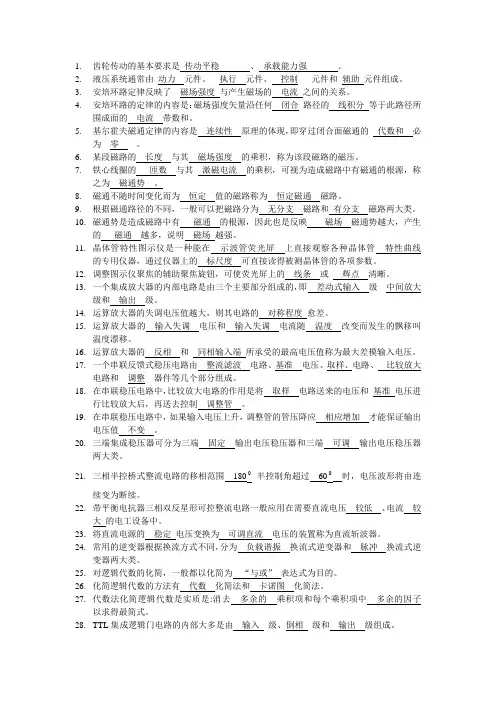

高级电工考试复习题-填空题
1.齿轮传动的基本要求是传动平稳、承载能力强。
2.液压系统通常由动力元件、执行元件、控制元件和辅助元件组成。
3.安培环路定律反映了磁场强度与产生磁场的电流之间的关系。
4.安培环路的定律的内容是：磁场强度矢量沿任何闭合路径的线积分等于此路径所围成面的电流带数和。
5.基尔霍夫磁通定律的内容是连续性原理的体现，即穿过闭合面磁通的代数和必为零。
6.某段磁路的长度与其磁场强度的乘积，称为该段磁路的磁压。
7.铁心线圈的匝数与其激磁电流的乘积，可视为造成磁路中有磁通的根源，称之为磁通势。
8.磁通不随时间变化而为恒定值的磁路称为恒定磁通磁路。
9.根据磁通路径的不同，一般可以把磁路分为无分支磁路和有分支磁路两大类。
10.磁通势是造成磁路中有磁通的根源，因此也是反映磁场磁通势越大，产生的磁通越多，说明磁场越强。
11.晶体管特性图示仪是一种能在示波管荧光屏上直接观察各种晶体管特性曲线的专用仪器，通过仪器上的标尺度可直接读得被测晶体管的各项参数。
12.调整图示仪聚焦的辅助聚焦旋钮，可使荧光屏上的线条或辉点清晰。
13.一个集成放大器的内部电路是由三个主要部分组成的，即差动式输入级中间放大级和输出级。
14.运算放大器的失调电压值越大，则其电路的对称程度愈差。
15.运算放大器的输入失调电压和输入失调电流随温度改变而发生的飘移叫温度漂移。
16.运算放大器的反相和同相输入端所承受的最高电压值称为最大差模输入电压。
17.一个串联反馈式稳压电路由整流滤波电路、基准电压、取样、电路、比较放大电路和调整器件等几个部分组成。
18.在串联稳压电路中，比较放大电路的作用是将取样电路送来的电压和基准电压进行比较放大后，再送去控制调整管。
19.在串联稳压电路中，如果输入电压上升，调整管的管压降应相应增加才能保证输出电压值不变。
20.三端集成稳压器可分为三端固定输出电压稳压器和三端可调输出电压稳压器两大类。
21.三相半控桥式整流电路的移相范围1800半控制角超过600时，电压波形将由连续变为断续。
高级电工测试题(含参考答案)
高级电工测试题（含参考答案）一、单选题（共80题，每题1分，共80分）1、DH型自动重合闸装置中没有下列哪种继电器( )。
A、SJB、ZJC、BCJD、XJ正确答案：C2、以N、S表示主磁极的极性,以Nk、SK表示换向极的极性,在一台四极直流电动机中,顺电枢旋转方向,各磁极的排列顺序应为( )。
A、N→Nk→S→Sk→N→Nk→S→SkB、N→Nk→N→Nk→S→Sk→S→SkC、N→Sk→S→Nk→N→Sk→S→NkD、N→Sk→N→Sk→S→Nk→S→Nk正确答案：A3、按工时额定时间的组成,作业时间分为基本时间和辅助时间,下列( ）工作时间属辅助时间。
A、机加工电钻钻孔时间B、利用手工制造工件的刮、锉时间C、在金属切削加工中退刀时间D、机加工时机床自动走刀时间正确答案：C4、在有信号输入时,差动放大电路的工作情形有( )类型。
A、共模输入、差模输入B、共模、差模、比较输入C、差模输入D、差模输入、比较输入正确答案：B5、从工时定额管理方面下列( ）方法不能缩短辅助时间。
A、采用新工艺,改进设备B、增加辅助工人员的数量C、把加工过程改为自动化D、推广先进的操作方法正确答案：B6、试验时，变压器各分接头变比实测值与出厂试验值相比，误差不得大于多少( )。
A、±0.1%B、±0.2%C、±5%D、±0.5%正确答案：D7、若发现变压器的油温较平时相同负载和相同冷却条件下高出( )时,应考虑变压器内部已发生故障。
A、10℃B、5℃C、15℃D、20℃正确答案：A8、FN3~10型负荷开关的技术性能主要有哪些( ）。
A、绝缘水平,灭弧能力强,机械寿命长B、绝缘水平,动、热稳定性能好,开、合性能好C、接触好,分合闸灵活,机械强度好D、绝缘水平,过电流能力,机械强度好正确答案：B9、高压油开关中油位不能过高,一般要求油箱中缓冲空间为开关体积的多少( ）。
A、1%B、5%C、3%D、7%正确答案：D10、采用拉路寻找分段处理方法处理变电所直流接地方法,下列哪种方法不对( ）。
技能鉴定高级电工考试题库
运行电工复习题高级一、名词解释：1、3/2台断路器接线：在两条母线间串联三台断路器及相应的隔离开关,每条出线从两台断路器之间引出,每条线路平均用3/2台断路器,因而称为3/2台断路器接线;2、单元接线：在电力系统中,几个元件直接单独连接,其间没有任何横的联系无母线,这种接线称为组式接线,也叫单元接线;3、多角形接线：多角形接线没有集中的母线,相当于把单母线用断路器按电源和引出线的数目分段,且连成环形的接线,多角形接线在每两台断路器之间引出一条回路,每一条回路中不设断路器,仅装设隔离开关;4、限流电抗器：在降压变电所里,为了能在变压器低压侧及用户侧采用轻型的断路器,而装设的用来限制短路电流的电抗器;二、填空题：1．单元接线有以下三种形式：发电机—变压器单元接线、变压器—线路单元接线、发电机—变压器—线路单元接线;2．多角形接线没有集中的母线,相当于把单母线用断路器按电源和引出线的数目分段,且连接成环形的接线;3．降压变电所,按其在电力系统中的位置,变压器原、副边电压等级一般可分为枢纽变电所和地区变电所;4．大容量的地区变电所,为了限制短路电流,可以考虑将两台变压器的低压侧分开运行;5．限制短路电流的措施有：选择适当的主接线方式运行、装设限流电抗器;三、问答题：1. 双母线3/2接线中,当一组母线故障后的运行情况如何答：当一组母线故障时,连接在该母线上的断路器由母线保护动作而跳闸,而另一组母线及所有的进出线仍可以继续运行;2. 写出3/2台断路器接线中,要检修某一组母线时的操作程序;答：见教材图1-1-1 当Ⅱ母线需要停电检修,只需断开断路器3QF、6QF、9QF及两侧隔离开关,在母线上做好安全措施;3. 写出3/2台断路器接线中,某线路停送电的操作步骤;答：见教材图1-1-1 进线L1的停电操作：1断开断路器2QF、1QF；2断开隔离开关1QS；3合上断路器2QF、1QF;送电操作：1断开断路器2QF、1QF；2合上隔离开关1QS；3合上断路器1QF、2QF;4. 多角形接线供电回路有何优点答：1投资省,平均每回路只需装设一台断路器；2检修任一台断路器,全部电源和出线仍可以继续正常运行；3所有隔离开关,只用于检修时隔离电源,不作操作用,易于实现自动化和遥控;4运行接成闭环形,可靠性和灵活性较高；5占地面积小;5. 多角形接线供电回路有何缺点答：1任一台断路器检修,都成开环运行,从而降低了接线的可靠性；2多角形接线中电气设备的选择比较困难；3继电保护装置的整定比较复杂；4扩建比较困难;6. 写出多角形接线的某线路停送电的操作步骤答：图见教材1-1-3停电操作：1断开断路器2QF、3QF；2断开隔离开关2QS；3合上断路器2QF、3QF;送电操作：1断开断路器2QF、3QF；2拉开隔离开关2QS；3合上断路器2QF、3QF;第二章高电压技术一、名词解释：1、污闪电压：表面脏污的绝缘子在受潮的情况下的闪络电压;2、冲击电压：由于某种原因,可能突然发生电压升高现象,一直引起电气设备的绝缘遭到破坏;3、组合绝缘：电气设备的绝缘由固体绝缘和液体或气体组合而成;4、泄漏电流：由离子移动产生的,其大小决定于电介质在直流电场中的导电率;数值大小反映了绝缘内部是否受潮,或者局部有缺陷,或者表面是否脏污,是设备绝缘诊断的主要参考值;5、介质损耗：指在电压作用下电介质中产生的一切损耗;6、内部过电压：由电力系统内部的能量转化或传递而引起的;二、填空题：1、具有不同电位的导体起着绝缘及机械固定2、导电线芯、绝缘介质、电缆3、工频过电压、谐振过电压、操作过电压、雷电过电压4、使被击物破环,这是由于被击物缝隙中的气体在雷电流作用下剧烈膨胀、水分急剧蒸发而引起5、雷电流沿着接闪器、引下线和接地体流入大地,并且在它们上面三、问答题1、答：测量泄漏电流作用：数值反映了绝缘内部是否受潮,或者是否有局部缺陷,或者表面是否脏污,是设备绝缘诊断的主要参考值;2、答：方法：1试验前应拆除被试设备电源及一切对外连线,并充分放电;2检查兆欧表是否指零或无穷大3清洁被试物表面污垢 4接好线,读取数值,容量大的电气设备应取吸收比5试验完毕充分放电 6纪录被试设备铭牌、所在位置等注意事项：1对于同杆双回架空线或双母线,防止感应电压损坏仪表和危机人身安全;2测量大容量电机和长电缆的绝缘电阻,必须经过较长时间,才能得出正确结果;3如所测量绝缘电阻过低,将设备分解测量,找到缺陷所在;4应在干燥、晴天、环境温度不低于5℃时进行测量;5兆欧表的L、E端子接线不能对调6兆欧表和被试设备接线不能绞接或拖地;7设法消除外界电磁干扰8对同一设备测量时,应采用同样的兆欧表和接线;3、答：1设备较轻便；2绝缘无介质极化损失；3可制作伏安特性曲线；4进行直流耐压试验时,兼做泄漏电流测量,由于直流耐压试验时所加电压较高,故容易发现缺陷；5易发现某些设备的局部缺陷;4、答：①220KV及以下发电厂、变电所内部过电压的抑制,常用下列措施：1开断容性电流采用不重燃断路器或带有分闸并联电阻的断路器,可将内过电压幅值限制在计算倍数以内；2开断感性电流在断路器断口装并联电阻就能将过电压幅值限制在计算倍数以内;②330KV及以上变电所内部过电压的抑制, 常用措施有并联电抗器、装有中值或低值电阻的断路器等;③应在选择电网运行方式考虑避开出现谐振过电压的条件;④传递过电压的抑制,应采用增大较低电压电网的对地电容;5、答：330～550KV设备的额定操作冲击耐受电压选取是根据电网的统计过电压水平、避雷器的操作冲击保护水平和设备绝缘特性,并取一定的安全裕度系数计算而得;对于不用避雷器限制操作过电压设备,应考虑电力系统设计和选用的操作电器所能达到的操作过电压水平、在设备安装地点可能出现的过电压和由其引起的可接受的破坏性放电概率;6、答：1为限制和降低切断空载线路时的过电压,可使用有并联电阻的开关、磁吹避雷器、并联电抗器、电压互感器以及自耦变压器;2为限制切断电感负荷时过电压,用磁吹避雷器限制;3小电流接地系统发生单相接地而产生的过电压对电气设备和线路绝缘没有什么危害,但是也要迅速消除单相过电压;4消除变压器电压的一相“反倾”而产生的过电压的方法是改变电网中电感与电容之比,并利用电阻使回路中损失增大从而限制振荡;5在超高压远距离输电中,应采用并联电抗器或速断保护予以限制;第三章电网故障情况分析和继电保护的整定原则一、名词解释：1、短路：电源通向负载的两根导线不经过负载而相互直接接通;2、无限大电源：在简单电力系统中,如果系统电源容量很大,负荷变化和发生短路时,母线电压值基本不变,在这种情况下,系统电源称为无限大电源;3、次暂态短路电流：短路发生后第一周期内短路电流周期分量有效值;4、对称分量法：将一组三相不对称的相量分解成三个对称系统——正序系统、负序系统和零序系统;5、主保护:对于被保护元件范围内故障,能以最短的时限有选择的切除,以保证系统无故障部分的继续运行的保护元件;6、后备保护：当某一元件的主保护或断路器拒绝动作时,能够以较长时限切除故障的保护元件;二、填空题1、三相短路、两相短路、两相接地短路、不同地点的两点接地短路、单相接地短路以及电机和变压器绕组的2、主保护、后备保护和辅助保护；主保护、后备保护3、能可靠起到后备保护,动作迅速,在结构复杂的电网中,能够过实现有选择性的后备4、主保护的不足而装设的保护三、问答题：1、答：1假设电力系统在正常工作时三相是对称的；2假设电力系统中所有发电机的电动势相位在短路过程中都相同,频率与正常是相同；3假设发电机转子对称的；4变压器的励磁电流忽略不计；5综合负荷用等值阻抗代替；6假设发电机、变压器、电动机铁心都未饱和；7对长度在300km以内的线路,线路电容忽略不计；8电力系统各元件的电阻都略去不计,但计算短路电流非周期分量衰减的时间常数时应计及电阻；9在有几个电源供电的网络中发生短路时,假设短路电流周期分量变化规律与一台发电机供电的电路上发生短路时周期分量变化的规律相同;2、答：主保护作用：对于被保护元件范围内的故障,能以最短的时限有选择的切除,以保证系统无故障部分的继续运行后备保护作用：当某一元件的主保护或断路器拒绝动作时,能够以较长时限切除故障;远后备保护作用:由同一套保护同时担负主保护和后备保护的两重任务;近后备保护作用: 能可靠起到后备保护,动作迅速,在结构复杂的电网中,能够过实现有选择性的后备3、答：110KV线路应装设保护：1首先采用三段式电流保护当不能满足选择性、灵敏性及快速性要求时,则应采用距离保护;2根据系统稳定的要求,装设高频保护或纵差保护;3在平行线路上,一般装设横差方向作为主保护;4对于单相接地故障,装设带方向或不带方向阶段式零序电流保护220KV线路应装设保护：1高频距离保护带方向元件2 带方向零序电流保护3 纵差保护作为后备保护4保护装置双重化4、答：①相邻上下级保护间的配合有三个要点:⑴时间上的配合,上一级的时间要比下一级大一个时间级差；⑵在保护范围上的配合,上一级的灵敏系数低于下一级保护；⑶上下级保护的配合按保护正方向进行,其方向性由保护特性或方向元件来保证;②多阶段保护的整定应按保护段分段进行;第一段保护按保护范围不伸出被保护对象的全部范围整定;其余各段均应按上下级保护对应段进行整定配合;③对反映故障量增大而动作的保护,应选取最大值;对反映故障量减小而动作的保护,应选取最小值;保护动作时间则应选取各条件中最长的时间为整定值;④应以改善主保护性能为主,兼顾后备;⑤整个电网分阶段整定;⑥具有相同功能保护之间进行配合整定;相间保护与相间保护进行配合,接地保护与接地保护进行配合;在特殊情况下,若不同功能的保护同时反映了一种故障,这种情况应防止无选择性的越级动作;第四章电力系统远动技术一、名词解释1、遥测：遥测是远方测量的简称,记为YC;它是将被监视厂、所主要参数变量远距离传送给调度;例如：有功功率、无功功率、电能、电压、电流、频率、功率因数和主变油温等电气量数值;2、遥信：遥信是远方状态信号的简称,记为YX;它是将被监视厂、所的设备状态信号远距离传送给调度;例如：主变油温过高、超温；轻、重瓦斯动作；连线接地；出线断路器位置；继电保护装置动作情况等信号;3、遥控：遥控是远方操作的简称,记为YK;它是从调度所发出命令,以实现对远方厂、所的操作和负荷切换；断路器或自动重合闸的分、合,并联电容器的投、切等;4、遥调：遥调是远方调整的简称,记为YT;它可以实现对远方厂、所参数的调整,例如：升压控制、降压控制、调压系统紧急切除等;二、填空题：1、为保证电力系统运行质量,可靠性和经济性,调度必须收集系统的实时运行资料,包括变电设备的运行状态;2、通过遥测、遥信,可以将几十、几百公里以外变电所电气测量值和断路器位置信号及时传送到调度,并在系统模拟盘上显示出来,同时,通过遥控和遥调,将信息发到厂、变电所,这些对于监视和控制系统运行是十分有利的工具,它是实现系统实时调度和进一步实现电网调度综合自动化的基础;3、瞬间的干扰不可能形成稳定的图象,这样就消除了干扰,提高了装置的可靠性;4、交流采样保持电路用于对输入的交流信号进行同时采样、保持以备进行模数转换;5、多路开关采用电子开关,由可编程外设接口控制,使采样保持电路保存的模拟信号轮流进入微机内部;三、问答题：1、为什么要采用远动技术答：为保证电力系统运行质量,可靠性和经济性,调度必须收集系统的实时运行资料,包括变电设备的运行状态;电话调度缺乏实时性,不能满足及时安全经济调度的要求,特别是在事故处理时,影响事故处理速度;电力系统为了提高在正常及事故情况下的调度效率,逐步采用了远动技术;2、遥测的参数变量有哪些答：有功功率、无功功率、电能、电压、电流、频率、功率因数和主变油温等;3、遥信的信号有哪些答：主变油温过高、超温；轻、重瓦斯动作；连线接地；出线断路器位置；继电保护装置动作情况等信号;4、遥调的对象有哪些方面答：变压器分接开关、电容器开关;5、遥控、遥调装置的基本原理有哪些答：1调度端或当地PC发出遥控、遥调选择指令；2远动终端接令后,分析认可后启动相应出口并发送遥控、遥调返校指令；3调度端或当地PC将返校指令与选择指令比较,确认无误后发执行命令,远动终端接令后启动总出口到遥控、遥调对象;第五章计算机在变电所中的应用一、名词解释1、监测：数据采集处理、打印、显示、顺序记录、模拟量越限报警等;2、操作闭锁：通过软件实现断路器与隔离开关、接地刀闸之间的安全操作闭锁,防止带负荷拉合隔离开关、带电合接地刀闸等误操作事故;3、低通滤波器：故障电流含很多高次谐波,而大多保护装置反映的是基波分量,在微机保护的输入部分,利用电容的通高频阻低频特性组成滤波器,使低于某一频率值的分量通过,称为低通滤波器;4、数字滤波器：通过软件,采用数学算法将输入信号进行分解,以滤掉信号中的谐波和非周期分量;5、信息采集：分为模拟量包括温度量、脉冲量、开关量和数据量的采集;二、填空题：1、在变电所内装设一套单主机的微机监测系统,其中包括数据采集装置、中央处理器CPU、显示器、打印机等;2、双主机监控系统主要包括双主机、双倍的信息存储器、双套的显示器和三套打印机,有的系统信息采集回路也采用了双重化的配置方式;系统中任何一个元件损坏,都不会影响整个系统的正常运行;3、通过对开关量的变位监视,可监视变电所各断路器、隔离开关、接地刀闸、变压器分接头的位置和动作情况,继电保护和自动装置的动作情况以及他们的动作顺序;4、在变电所中监控系统的事件记录就是对变电所内的继电保护、自动装置、断路器等在事故时动作的先后顺序作自动记录;5、计算机在程序指挥下,有极强的综合分析和判断能力,因而它可以实现常规保护很难办到的自动纠错,即自动地识别和排除干扰,防止由于干扰而造成误动作;三、问答题1、微机监测系统具有哪些优点P154答：1把原来分散的、利用模拟式仪表指针机械位置,反应被测量变化的方式,改变成集中的,用数字直接显示被测量的大小;当被测量超过给定值时,还能自动报警,这就有效地提高了人视觉接收信息的准确性;2把原来分散的、用信号灯、光字牌或继电器机械掉牌来显示的信息,改变成集中的、显示在CRT上或打印在纸上的文字信息,使信息内容表达直观、明确;3以人所不能达到的分辨率,把事故时动作的各种开关量,按其动作的时间、顺序排列打印出来,给人提供在事故时各种设备动作情况的详细信息,便于人来分析、处理事故和考核设备;4改变了值班人员的监视方式;5由于能对各种被测量自动记录、自动制表,大大减轻了值班人员的日常工作;2、采用双主机监控系统可以获得哪些技术经济效果P156答：①减少了联络电缆、电缆隧道、电缆沟、电缆夹层等,从而降低了投资;②有利于提高继电保护和测量仪表,测量回路的准确度;有利于断路器的正确动作;③提高了信息传输的准确性和可靠性;④二次设备靠近一次设备布置,为二次设备与一次设备的联合调试提供了方便;3、计算机监控系统的功能有哪些答：①信息采集处理②运行监视③控制及安全操作闭锁④显示和制表打印⑤事件顺序记录⑥事故追忆⑦信息的远传;4、微机继电保护装置的特点有哪些答：①维护调试方便②可靠性高③易于获得附加功能④灵活性大⑤保护性能得到很好改善;5、计算机距离保护中在计算前将故障类型分为哪几类答：①严重的瞬时过电流,这将导致快速跳闸②相电压或线电压下降,这是为了下一步的阻抗计算,需要找出故障相③相电流或零序电流过大,此时亦需找出故障相别与短路型式④由于电容性如串补电容外短路,引起的电压倒相;6、计算机距离保护中采用多单片机并行工作有哪些优点P173答：①提高了硬件冗余度②提高了抗干扰能力③硬件处理故障的时间大大缩短④保护的动作速度、精度等指标较高;第六章电气设备异常及故障处理一．名词解释1．变压器的并列运行：将两台或多台变压器的一次侧及二次侧同极性的端子之间,通过同一母线分别互相连接的运行方式称为变压器的并列运行;2．变压器的温升：指变压器顶层油温与周围空气温度的差值;3．保护拒动：设备发生故障后,由于继电保护的原因使断路器不能动作跳闸,称为保护拒动;4．保护误动：系统正常,保护动作将断路器跳开,或者系统异常,本级主保护还未动作,后备保护把断路器跳开,称为保护误动;5．蓄电池浮充电方式运行：电池与充电机并联,接于直流母线上,充电机除负担经常的直流负荷外,还给电池一适当的充电电流,以补充电池的自放电;二．填空题1．分析和判断变压器的异常,可以从变压器声音、振动、气味、变色、温度及外部状况等方面检查;2．液压机构的压力降至零时,发出的光字牌有“压力异常”、“分闸闭锁”、“合闸闭锁”、“控制回路断线”;3．SF6断路器泄漏气体的部位有压力表泄露、焊接处泄露、紧固螺栓松动、瓷瓶破损; 4．事故信号包括音响信号和发光信号,预告信号包括警铃和光字牌;5．为防止流变二次开路,旁路断路器代主变断路器操作时的流变二次调整的顺序为先投主变独立流变端子的短路片,后停用其连接片,再投入套管流变端子的连接片,后停用其短路片;6．变电所内由直流系统供给电源的回路有继电保护、自动装置、信号装置、主合闸回路、控制回路、事故照明回路;三．判断题1．无载调压变压器可以在空载运行时调整分接头位置;×2．变压器过载时,可以调节有载调压装置的分接开关;×3．两台变压器并列运行时,如果只有阻抗不相同,则阻抗较大的一台变压器负载也较大;×4．严重缺油的断路器已不能安全地断开电路;√5．液压机构压力下降至零时,应立即拉开断路器;×6．SF6断路器的气体经电弧分解后会产生许多有毒的具有腐蚀性的气体;√7．操作中调整主变差动电流端子连接片时,应先停用差动保护;√8．只要有工作票,检修人员就可以在二次回路上工作;×四．选择题1．变压器上层油温不宜超过AA．85℃ B．95℃ C．105℃2．变压器分接开关接触不良,会使线圈的三相C不平衡A．交流电流 B．差动回路电流 C．直流电阻3．两台阻抗电压不相等的变压器并列运行时,在负荷分配上A;A．阻抗电压大的变压器负荷小 B．阻抗电压小的变压器负荷小 C．负荷分配不受阻抗电压的影响4．液压机构中的压力表指示的是C压力;A．空气 B．氮气 C．液体5．SF6断路器运行中发出“气体压力闭锁”信号时应B;A．断路器可以继续运行 B．断路器改为非自动状态 C．拉开断路器五．问答题1．变压器差动回路中产生不平衡电流的因素有哪些答：①变压器的励磁涌流②电流互感器实际变比与计算变比不同③高低压侧电流互感器型号不同④变压器有载调压;2．断路器拒绝分闸时,如何检查处理答：①运行中发生事故,断路器拒跳可根据有无保护动作信号掉牌,断路器位置指示灯指示,用控制开关断开故障断路器时所出现的现象等判断故障范围;应将拒跳断路器隔离后,先使母线恢复运行,恢复系统之间的联络,再检查处理断路器拒跳原因;②正常操作时断路器拒分;应检查控制或操作回路熔断器是否熔断,断路器的动合辅助触点是否接触不良,回路中有无断线等,若有问题,更换或处理正常后断开断路器,进行操作;无法将断路器断开时,应采取转移负荷的措施,将拒分断路器停电;3．变压器油温异常的原因有哪些答：1散热器异常；2冷却器运行异常；3变压器内部故障;4．变压器异常运行有哪几种情况答：①声音异常；②油温异常；③油位异常；④变压器外表异常；⑤颜色、气味异常；⑥其它部分异常;5．SF6断路器发生漏气时,应如何检查处理答：如只发出补气信号,此时SF6气压尚可保证灭弧,应立即汇报调度,及时转移负荷或倒运行方式,将故障断路器停电检查;如发出闭锁压力信号,则说明严重漏气,应迅速进行以下处理：①将该故障断路器改为非自动状态；②汇报调度和上级；③尽快使用专用闭锁工具,将该断路器的传动机构卡死,然后将该断路器改为自动状态；④利用倒运行方式的方法将故障断路器停电处理；⑤无法倒运行方式时,应将负荷转移或拉开上一级断路器,然后拉开故障断路器两侧隔离开关,将故障断路器停电处理;6．距离保护装置运行中发出“交流电压回路消失”信号的原因有哪些答：①系统有故障,有负序电流产生；②隔离开关辅助触点接触不良；③母线压变二次或本线电压小开关脱扣；④直流控制电源中断;7．投入重合闸电源开关后,重合闸电源监视灯不亮时应如何检查处理①检查监视灯灯泡是否烧坏,如烧坏应更换；②检查控制熔断器是否熔断,如熔断应更换；③检查电源开关是否合到位,其接点是否接触良好；④检查重合闸继电器线圈是否烧坏;以上自己无法处理时,应汇报调度停用重合闸,并汇报上级;8．铅酸蓄电池极板发生弯曲和硫化的原因有哪些答：铅酸蓄电池极板发生弯曲的原因有：1极板制造过程中的缺陷,运输中受潮、安装不当等；2充电不足或过量放电；3过量充电,主要是正常时浮充电流过大,没有进行定期放电维护；4高温下放电;铅酸蓄电池极板硫化的原因有：1经常充电不足；2经常过放电；3放电后未及时充电；4蓄电池内部短路；5电解液不纯或电解液密度过高；6电解液液面低于标准线;9．直流电压过高或过低有何危害如何处理。
电工基础题(高级)
（高级）电气题库一、填空题1、把交流电转换成直流电的过程叫（整流）。
2、交流电路中，电感元件两端的电压超前于电流（90°）相位差角。
3、我国工业用电的线电压绝大多数为 380伏，若三相负载的额定电压是220伏，则负载应作（星形）连接。
4、三相异步电动机的转子按构造可分为（鼠笼式）和（绕线式）。
5、一台四级的三相交流异步电动机，电源频率为50赫，转差率为6%，其转子转速为（1410转/分）。
6、三相绕线式异步电动机常用的启动方法有（转子绕组串接电阻启动）和（转子绕组串接频敏变阻器启动）。
其主要优点是（减小启动电流）和（提高启动转矩），从而改善了启动性能。
7、三相交流异步电动机的效率随负载的变化而变化，一般当负载在（ 0.75—0.8额定功率）时效率最高。
8、瓦斯保护分为（轻瓦斯保护）和（重瓦斯保护）两种。
9、继电保护的基本性质是（选择性）（快速性）（灵敏性）（可靠性）。
10、可控硅导通后若减小正向电压，正向电流将逐渐（减小）。
正向电流小到某一数值时可控硅就从（导通）状态转为（阻断）状态，这时所对应的最小电流称为（维持）电流。
变压器停电是先断负荷侧开关,再断电源侧开关。
11、三相异步电动机的转速取决于磁场极对数 P 、转差率 S 和电源频率 f 。
12、变压器并列运行应满足变比相等、连接组别相同、短路电压（或阻抗电压）相同三个条件。
13、绝缘介质的吸收比是 60 秒时的绝缘电阻与 15 秒时的绝缘电阻之比。
14、高压设备发生接地故障时，室内各类人员应距故障点大于 4 米以外，室外人员则应距故障点大于 8 米以外。
15、控制回路或低压回路测量绝缘，应用（500v）摇表进行测量，其绝缘值不低于（0.5MΩ）16、10kv电动机测量绝缘，应用（2500v）摇表进行测量，其绝缘每千伏不低于（1MΩ）17、电气上的五防指的是（防止误分、合断路器）（防止带负荷分、合隔离开关）（防止带电合地刀）（防止带地刀或接地线送电）（防止误入带电间隔）18、电流互感器又叫（变流器），在使用中二次回路不准（开路），电压互感器也叫（仪用变压器），在使用中二次回路不准（短路）。
维修电工高级工试题库及答案
高级维修电工培训考试题库（高级工）高级电工答案一、填空（100题)1、开关电器中的灭弧罩,是采用绝缘栅片组成的灭弧栅,即是利用长弧切短灭弧法原理。
2、开关电器常利用变压器油为灭弧介质，是因为:当触头间电弧产生于油中时,油被电弧热量分解成以氧气为主的气体，该气体能将电弧吹灭，故变压器油为优良的灭弧介质。
3、迅速拉长电弧，可使弧隙的电场强度骤降，离子负荷迅速增强，从而加速电弧的熄灭.这种灭弧方法是开关设备中普遍采用的最基本的一种灭弧法。
4、高压负荷开关虽有简单的灭弧装置，但它不能断开短路电流,因此它必须与高压熔断器来切断短路故障。
5、灭弧能力越强，越存在操作过电压。
真空断路器的灭弧能力很强，但由于其触头分断时，还存在热电子发射，从而形成金属蒸发电弧，并能在交流电流过零时熄灭，故真空断路器不存在操作过电压。
6、大容量真空断路器，为了提高开断能力，增强灭弧的效果和灭弧能力，一般在触头的周围装上旋弧盘或在电极上开以旋弧槽，形成横向磁场及纵向磁场的磁吹灭弧结构形式。
7、在采用真空断路器单独作为旋转电动机、干式变压器的保护开关时，都需要在断路器的负荷侧装设过电压保护装置。
8、真空断路器的真空开关管可长期使用而无需定期维护.9、分闸线圈的电源电压过低，往往使高压断路器发生跳闸失灵的故障.10、3～35Kv电压互感器高压熔断器熔丝熔断时，为防止继电器保护误动作，应先停止有关保护，再进行处理。
11、电压互感器一次熔丝连接熔断时，可更换加大容量的熔丝。
12、电流互感器接线端子松动或回路断线造成开路，处理时应带线手套，使用绝缘工具，并站在绝缘垫上进行处理。
如消除不了，应停电处理。
13、更换电压互感器时,要核对二次电压相位、变压比及计量表计的转向.当电压比改变时，应改变计量表计的倍率及继电保护定值。
14、35Kv变压器有载调压操作可能引起轻瓦斯保护动作.15、并联电容器的运行电压超过其额定电压1:1倍时，或室内温度超过40o C时，都应将电容器停止运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高级电工复习题填空题
1.晶体管特性图示仪是一种能在（）上直接观察各种晶体管（）
的专用仪器，通过仪器上的（）可直接读得被测晶体管的各项参数。
2.集成运算放大器是一种具有高放大倍数的（）耦合放大器。
3.若要提高放大器的输入电阻应引入（）负反馈，稳定输出电压则应引入
（）负反馈。
4.通用示波器由示波管系统、Y轴偏转系统、X轴偏转系统、扫描及整步系统及
（）等部分组成。
5.乙类推挽功率放大电路的效率较高，但容易出现( )失真。
6.差动放大器对（）信号具有抑制能力，对（）信号具有放大。
7.放大电路出现自激振荡需对电路引入 ( )。
8.放大电路引入并联负反馈后，会使输入电阻（）。
9.放大电路引入电流负反馈后，会使输出电阻（）。
10.晶体三极管放大电路的静态工作点若设置过低，会造成信号的( )失真。
11.三相桥式半控整流电路中，每只晶闸管承受的正反向电压为变压器二次侧线电压的
（）倍。
12.带平衡电抗器的双反星形可控整流电路中，每只晶闸管流过的平均电流是负载电流的
（）。
13.电感三点式振荡器属于（）正弦波振荡器。
14.若要求正弦波振荡电路的振荡频率较高且稳定，应采用( )振荡电路。
15.集成运算放大器的最大特点是（）、（）。
16.在三相半波可控整流电路中，每只晶闸管的最大导通角为( )。
17.电力晶体管属于( )控制元件。
18.把直流电源中恒定的电压变换成（）的装置称为直流斩波器。
19.在晶闸管可控整流电路中， ( )角减小，会使输出电压的平均值减小。
20.数字逻辑电路分为两大类他们是（）和（）
电路
21.集成运算放大器一般由（）（）（）（）四部分组成。
22.晶闸管导通的条件是：在（）和（）之间加正向电压同时在（）
和（）之间加正向电压。
晶体管导通后门极就失去控制作用。
23.绝缘栅双极晶体管属于（）控制元件
24.放大电路按三极管的连接方式可分为（）（）
（）
25.26时序逻辑电路的显著特点具有（）其输出信号不仅与
（）有关而且还与（）有关
26.27.带按截面形状分为平带.（）和圆带三种
27.28.带传动系统由大带轮小带轮和（）组成
28.29.输入输出信号有（）（）（）三种类型
29.30齿轮传动的优点能保持恒定的（）传递运动准确可靠。
30.31.液压系统中将机械能转变为液压能的装置称为（）
31.32.螺旋传动由（）组成
32.33.数字电路中三极管工作在截止区相当于开关（）工作在饱和区相当于
开关（）
33.34.PLC的每一个扫描周期包括（）（）和（）
34.35.在绕线式异步电机的串级调速是转子电路中引入了附加（）调速
35.36直流测速发电机按励磁方式可分为（）式和（）式两种。
36.37.对修理后的直流电机进行空载试验，其目的在于检查各机械运转部分是否正常有
无（），异常声音，及（）现象
37.38旋转变压器是一种（）随（）变化的信号元件
38.39.根据变频器的分类变频调速可分为（）型和（）型两种。
39.40.变频器改造设备调速系统，既提高了调速的（）又（）
了电能消耗
40.温度升高时，放大电路的静态工作点会上升，可能引起（）失真。
41.力矩电机是一种高（）低（）并可长期处于堵转状态运行的电
机。
42.在变频调速时，若保持U/F=常数，可实现（），并能实现保持过
载能力不变。
43.在数字电路中，基本的逻辑关系有三种（）（）（）。
44. PLC的（）用来接受生产过程的各种参数。
（）用来送出PLC
运算后得出的控制信息，并通过机外的执行机构完成工业现场的各类控制。
45.电梯属于在垂直方向做间歇运动的电力（）设备。
46.理想集成运算放大器的俩输入端电位（）输出电流等于（）。
47.步进电机每输入一个（）电机就（）或前进一步。
48.十进制21对应的二进制数十（）对应得8421BCD码是（）
49.习惯上不论其驱动方式如何.将（）作为建筑物内垂直交通工具的总
称。
50.若要提高放大器的输入电阻，减小输出电阻，应引入（）负反馈。
