经常要了解它们的主要参数。一般情况下,对电阻器应考虑其标称阻值研究应用

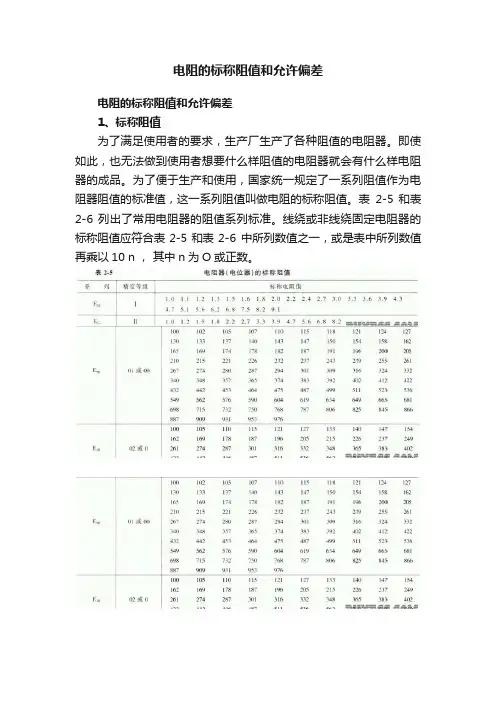

电阻的标称阻值和允许偏差
电阻的标称阻值和允许偏差
电阻的标称阻值和允许偏差
1、标称阻值
为了满足使用者的要求，生产厂生产了各种阻值的电阻器。
即使如此，也无法做到使用者想要什么样阻值的电阻器就会有什么样电阻器的成品。
为了便于生产和使用，国家统一规定了一系列阻值作为电阻器阻值的标准值，这一系列阻值叫做电阻的标称阻值。
表2-5 和表2-6 列出了常用电阻器的阻值系列标准。
线绕或非线绕固定电阻器的标称阻值应符合表2-5和表2-6 中所列数值之一，或是表中所列数值再乘以10 n ，其中n为O或正数。
2. 允许偏差
在实际生产中，加工出来的电阻器很难做到和标称阻值完全一致，即阻值具有一定的分散性。
为了便于生产的管理和使用，必须规定电阻器的精度等级，确定电阻器在不同精度等级下的允许偏差。
允许偏差值可用下式计算，即
式中:δ-----允许偏差;
R-----电阻器的实际阻值;
Rτ-----电阻器的标称阻值。
表2-7 列出了电阻器(电位器)的精度等级与允许偏差的对应关系。
市场上成品电阻器的精度大都为I 、Ⅱ级，Ⅲ级的很少采用。
005 、01 和02 精度等级的电阻器，仅供精密仪器或特殊电子设备使用.它们的标称阻值属E48 、E96 、E192 系列除表中规定的精度等级外，精密电阻器的允许偏差可分为: ± 2% 、± 1% 、± 0.5% 、± 0.2% 、±0.I %、± 0.05% 、± 0.02% 以及±0.01 %等。
（转自电子发烧友网站）。
电阻参数 dw-概述说明以及解释
电阻参数dw-概述说明以及解释1.引言1.1 概述电阻参数（Resistance Parameter，简称dw）是电阻的一个重要属性，用于描述电阻器的特性和性能。
电阻是电路中常用的基本元件，它可以控制电流的流动，并产生电压降。
在电子电路设计和分析中，了解和熟悉电阻参数对于正确的电路设计至关重要。
概述部分将对电阻参数进行简要的介绍和说明。
首先，我们将介绍电阻的定义和基本原理。
电阻是一种电子元件，它对电流的流动产生阻碍作用，具有一定的电流-电压关系，根据欧姆定律，电阻的阻抗值等于电流通过它时所产生的电压与该电流成正比的比值。
其次，概述将着重介绍一些常见的电阻参数。
其中，电阻值是最基本和常见的电阻参数，用欧姆（Ω）为单位表示。
电阻值是指在单位电流下产生的电阻两端的电压。
此外，还有温度系数、功率系数等电阻参数用于描述电阻的稳定性和适应性。
最后，概述将强调电阻参数对电路设计和分析的重要性。
电阻参数的正确选择和应用可以保证电路的稳定性、性能优化和功耗控制。
此外，电阻参数的了解也为电路的故障排查和维修提供了重要参考。
因此，深入理解和熟悉电阻参数是每个电子工程师都应具备的基本知识。
总之，概述部分对电阻参数进行了简要的介绍和解释。
通过了解电阻的定义和基本原理，以及常见的电阻参数，我们可以更好地理解电阻的作用和特性，为正确的电路设计和分析提供指导。
电阻参数的重要性不容忽视，它对电路的性能和稳定性起着决定性的作用。
在后续的章节中，我们将进一步展开对电阻参数的讨论和分析。
1.2 文章结构文章结构本文主要分为引言、正文和结论三个部分。
引言部分（Chapter 1）介绍了本文的概述、文章的结构以及研究目的。
正文部分（Chapter 2）包含了本文的主要内容。
其中第一个要点（Section 2.1）将详细介绍电阻参数的定义、特性和应用领域。
我们将讨论电阻参数的基本概念，包括电阻的计算公式、单位和测量方法。
此外，还将针对电阻参数在电子电路设计、通信系统和电力系统中的应用进行深入探讨，以及其对系统性能的影响。
电阻选择的几个重要参数
电阻选择的几个重要参数以电阻选择的几个重要参数为标题，写一篇文章。
一、引言电阻是电子电路中常用的元件之一，其作用是限制电流的流动。
在电路设计中，选择合适的电阻是非常重要的。
本文将介绍电阻选择的几个重要参数，以帮助读者更好地理解和应用电阻元件。
二、额定功率额定功率是电阻的一个重要参数，用来表示电阻元件能够承受的最大功率。
一般来说，额定功率越大，电阻元件的散热能力越好。
在选择电阻时，需要根据电路中的功率要求和电阻的额定功率进行匹配，以确保电阻元件不会因为功率过大而损坏。
三、阻值阻值是电阻的另一个重要参数，它表示电阻元件对电流的阻碍程度。
阻值越大，电阻元件对电流的阻碍程度越高。
在选择电阻时，需要根据电路中的电流要求和电阻的阻值进行匹配，以确保电路的正常工作。
此外，阻值还会影响电路中的电压分配和功率消耗，因此需要合理选择阻值以达到设计要求。
四、精度精度是电阻的一个重要参数，用来表示电阻元件的阻值与标称阻值之间的差异。
精度一般以百分比或者小数的形式表示，例如1%或者0.1Ω。
在选择电阻时，需要根据电路的精度要求和电阻的精度进行匹配，以确保电路的测量和控制的准确性。
五、温度系数温度系数是电阻的一个重要参数，用来表示电阻元件阻值随温度变化的程度。
温度系数一般以ppm/℃或者%/℃的形式表示，例如100ppm/℃或者0.01%/℃。
在选择电阻时，需要考虑电路中的温度变化范围和对阻值稳定性的要求，选择合适的温度系数以确保电路的正常工作。
六、尺寸和包装尺寸和包装是电阻的另一个重要参数，用来表示电阻元件的物理尺寸和外形。
在选择电阻时，需要考虑电路中的空间限制和安装要求，选择合适尺寸和包装的电阻元件。
七、总结本文介绍了电阻选择的几个重要参数，包括额定功率、阻值、精度、温度系数、尺寸和包装。
这些参数在电路设计和应用中起着重要的作用，需要根据电路要求合理选择电阻元件。
合适的电阻选择可以提高电路的性能和可靠性，确保电路的正常工作。

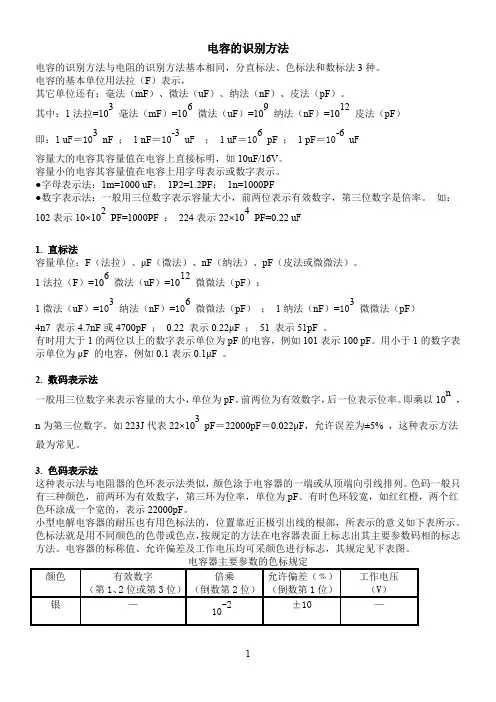

电容的识别方法
电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F ）表示，其它单位还有：毫法（mF ）、微法（uF ）、纳法（nF ）、皮法（pF ）。
其中：1法拉=103 毫法（mF ）=106 微法（uF ）=109 纳法（nF ）=1012皮法（pF ）即：1 u F ＝103 nF ； 1 nF ＝10-3 u F ； 1 u F ＝106 pF ； 1 pF ＝10-6u F 容量大的电容其容量值在电容上直接标明，如10uF/16V 。
容量小的电容其容量值在电容上用字母表示或数字表示。
●字母表示法：1m=1000 uF ； 1P2=1.2PF ； 1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102 PF=1000PF ； 224表示22×104PF=0.22 u F1. 直标法容量单位：F （法拉）、μF （微法）、nF （纳法）、pF （皮法或微微法）。
1法拉（F ）=106 微法（uF ）=1012微微法（pF ）；1微法（uF ）=103 纳法（nF ）=106 微微法（pF ） ； 1纳法（nF ）=103微微法（pF ） 4n7 表示4.7nF 或4700pF ； 0.22 表示0.22μF ； 51 表示51pF 。
有时用大于1的两位以上的数字表示单位为pF 的电容，例如101表示100 pF 。
用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF 。
2. 数码表示法一般用三位数字来表示容量的大小，单位为pF 。
前两位为有效数字，后一位表示位率。
即乘以10n，n 为第三位数字。
如223J 代表22×103pF ＝22000pF ＝0.022μF ，允许误差为±5% ，这种表示方法最为常见。
3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

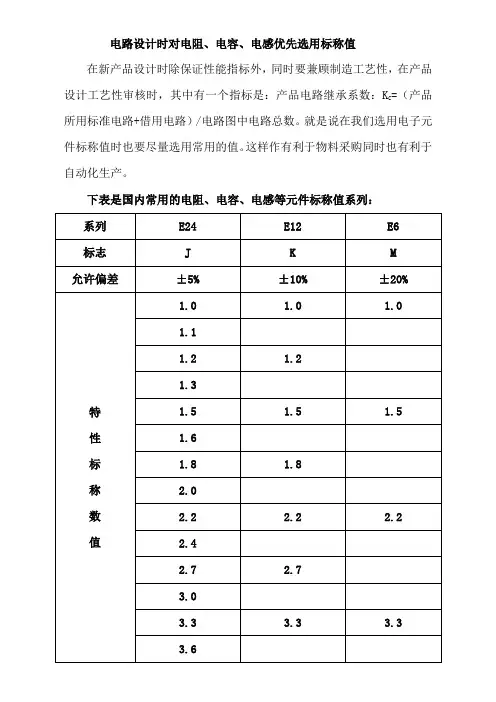

电路设计时对电阻、电容、电感优先选用标称值
电路设计时对电阻、电容、电感优先选用标称值在新产品设计时除保证性能指标外，同时要兼顾制造工艺性，在产品设计工艺性审核时，其中有一个指标是：产品电路继承系数：K C=（产品所用标准电路+借用电路）/电路图中电路总数。
就是说在我们选用电子元件标称值时也要尽量选用常用的值。
这样作有利于物料采购同时也有利于自动化生产。
下表是国内常用的电阻、电容、电感等元件标称值系列：精密元件还有E48（±2%）、E96（±1%）、E192（±0.5%）标称值系列。
电子元件的标称值应该符合系列规定的数值，并用系列数值乘以10n(n 为整数)。
在电路设计中：电阻、电容、电感等元件在电路性能允许的情况下不管精度要求多高尽量选用E6系列。
当你选用的元件误差为±20%时只能从E6系列里选取，如大容量的电解电容。
例如，电阻、电容、电感你选用的精度无论是±1%、±5%、±10%应优先选用E6系列然后是E12系列、E24系列；电阻如选：1.0Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ、10 MΩ…。
1.5Ω、15Ω、150Ω、1.5 KΩ、15 KΩ、150 KΩ、1.5 MΩ…。
2.2Ω、22Ω、220Ω、2.2 KΩ、22 KΩ、220 KΩ、2.2 MΩ…。
3.3Ω、33Ω、330Ω、3.3 KΩ、33 KΩ、330 KΩ、3.3 MΩ…。
4.7Ω、47Ω、470Ω、4.7 KΩ、47 KΩ、470 KΩ、4.7 MΩ…。
6.8Ω、68Ω、680Ω、6.8 KΩ、68 KΩ、680 KΩ、6.8 MΩ…。
当以上数值满足不了设计要求时再从E12系列优选.可选:1.2Ω、12Ω、120Ω、1.2 KΩ、12 KΩ、120 KΩ、1.2 MΩ…。
1.8Ω、18Ω、180Ω、1.8 KΩ、18 KΩ、180 KΩ、1.8 MΩ…。
2.7Ω、27Ω、270Ω、2.7 KΩ、27 KΩ、270 KΩ、2.7 MΩ…。
电阻器主要性能指标
电阻器主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W，在电路图中非线绕电阻器额定功率的符号表示如下图：标称阻值：产品上标示的阻值，其单位为欧，千欧、兆欧，标称阻值都应符合下表所列数值乘以10N欧，其中N为整数。
表2标称阻值系列允许误差：电阻器和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度，允许误差的等级如下表所示。
表3允许误差等级标称阻值与误差允许范围的标识方法表4色环颜色所代表的数字或意义示例1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%表示27000Ω±5%表示17.5Ω±1%在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上，标注单位M。
比如1兆欧，标注1M；2.7兆欧，标注2.7M。
阻值在1千欧到100千欧之间，标注单位k。
比如5.1千欧，标注5.1k；68千欧，标注68k。
阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。
比如360千欧，可以标注360k，也可以标注0.36M。
阻值在1千欧以下，可以标注单位Ω，也可以不标注。
比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。
最高工作电压：它是指电阻器长期工作不发生过热或电击穿损坏时的电压。
如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。
下表是碳膜电阻的最高工作电压。
电阻的使用要考虑哪些性能参数
电阻的使用要考虑哪些性能参数●电阻容差：通用场合选用1％精读，当有特殊要求比如输出电压精度要求时选用更小的选择比率：当阻值不是很重要时，比如分压器，以减少电路中不同阻值种类数目以实现大批量采购节约成本最大电压：电阻其实也可以被击穿，高压应用时要注意温度系数：大多数电阻都有很小的温度系数（50～250ppm每度），电阻发热时，线绕电阻的温度系数会有较大变化额定功率：一般电阻功耗为额定值一半脉冲功率：在较短时间内，线绕电阻可以承受远大于其额定功率的冲击，但非线绕电阻不行●电容铝电解电容大容量小体积钽电容中等电容量陶瓷电容定时与信号电路多层陶瓷电容低ESR场合塑胶电容高dv/dt场合容差：典型值正负20％，电解电容还要差好多ESR：等效串联电阻，设计大容量滤波器时ESR比容量重要老化：“电源寿命1000h”实际就是对电解电容电容而言，如果把电源放到实际温度条件或者工作几年就要选择2000h到5000h●肖特基二极管常用在整流器中，正向导通电压小，没有反向恢复时间●整流二极管反向恢复：二极管正向导通后在很短时间内能够反向流过电流这段时间叫反向恢复时间，这对变换器的效率非常不利但并不是越快越好，会产生快速的电压电流尖锋●晶体管（BJT）脉冲电流：一般BJT上不会提到脉冲电流（除非专为电源设计），取额定直流电流的两倍放大倍数：一般假定为10，不管手册数据如何●晶体管（MOSFET）功率损耗：导通损耗＋门极充电损耗＋开关导通损导通损耗：当MOSFET全部导通时漏源极之间存在一个电阻，导通损耗大小取决于管中电流大小，而且电阻随温升增大门极充电损耗：由于MOSFET有一个相当大的等效门极电容引起开关导通损：在开通或关断转换的任何时候，晶体管上同时既有电压又有电流产生功率损耗最大门极电压：通常20V电阻型号命名方法分类及主要特性参数等：导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
电阻器的主要特性参数
电阻器的主要特性参数1．标称阻值和允许偏差及其标注方法电阻器的标称阻值是指在电阻体上所标注的阻值。
允许偏差是允许电阻阻值变动的范围，用正号（+）或负号（-）表示其正常的变动状况。
比如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。
精密电阻的误差在±2%以下，用五个色环识别：半精密电阻的误差在±2%以上，用四个色环识别。
2、电阻阻值的标识方法。
（1）直标法直接用阿拉伯数字和单位符号（Ω、kΩ、MΩ）在电阻体表面直接标出阻值，用百分数直接标出允许偏差的方法称为直标法。
（2）文字符号法用阿拉伯数字和文字符号进行有规律的组合，表示标称阻值和允许偏差的方法称为文字符号法。
（3）数码表示法用三位数码表示电阻器标称阻值的方法称为数码表示法。
前二位表示有效数字，第三位数表示有效数字后“0”的个数，这样得出的阻值单位为其基本单位欧姆(Ω)。
如：“223”表示22000欧姆。
这种电阻的误差范围一般是J级，即+5%，这种表示方法一般在0603封装的贴片电阻电阻上比较常见。
如某贴片电阻为：则它的电阻为：“222”表示22X102=2200Ω，即2.2kΩ。
（4）色标法用不同的色环标注在电阻体上，表示电阻器的标称阻值和允许偏差的一种方法称为色标法，色标法常见有四色环法和五色环法两种。
色标法中每种颜色各表示一个数字。
颜色和数字的对应关系：黑0 棕1红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9, 记住它对我们进一步学习很有帮助颜色，此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
“四色环”读数规则:所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
第一，二环表示两位有效数字，第三环表示有效数字后面添加“0”的个数（或者说倍率，即X10的几次方）。
（注：四环电阻中靠近端头的那环为第一环，但现在的电阻产品，要区分色环距离的大小的确比较困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：很多四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在使用电阻器和电容器时，经常要了解它们的主要参数。
一般情况下，对电阻器应考虑其标称阻值、允许偏差和标称功率;对电容器则需了解其标称容量、允许偏差和耐压。
电阻器和电容器的标称值和允许偏差一般都标在电阻体和电容体上，而在电路图上通常只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。
它们的标志方法分为下列４种。
１、直标法：直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。
２、文字符号法：文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。
电阻器和电容器标称值的单位标志符号见表１，允许偏差的标志符号见表２。
先举几个电阻器的例子:6R2J表示该电阻标称值为6.2欧姆（Ω），允许偏差为±5%；3k6k表示表示电阻值为3.6千欧（kΩ），允许偏差10%;1M5则表示电阻值为1.5兆欧（M Ω），允许偏差±20%。
再举几个电容器的例子：2n2J表示该电容器标称值为2.2纳法（nF），即2200皮法（pF），允许偏差为±5%；47nk表示电容器容量为470纳法(nF)或0.47微法（uF），允许偏差±10%。
在电路图中，电阻器的欧姆符号Ω和电容量的法拉符号Ｆ常可略去不标。
３、色标法：普通电阻器用四色环标志，精密电阻器用五色环标志，紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。
色标法在电容器上也常用。
使用者需熟记表示数字0－９的黑、棕、红、橙、黄、绿、蓝、紫、灰、白各色环的顺序。
色标法在各种电子学入门书中介绍较多，这里不再详述。
４、数码表示法：在产品和电路图上用三位数字表示元件的标称值的方法称为数码表示法。
常见于进口电器机心和合资企业产品中，如寻呼机、手机中的贴片电阻几乎无一例外地用数码表示法。
在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，笼三位数为倍率10^n的n(即在前两位数后加0的个数），单位为Ω。
例如标志为222的电阻器，其阻值为2200Ω即2.2kΩ；标志是105的电阻器阻值为１ＭΩ；标志是4R7的电阻器阻值为4.7Ω。
需要注意的是要将这种标志法与传统方法区别开来：如标志为220的电阻器其电阻值为22Ω，只有标志为221的电阻器其阻值才为220Ω。
标志是0或000的电阻器，实际是跳线，阻值为0Ω。
目前电子市场上大多数圆片电容器、瓷介电容器和CBB电容器都用数码表示法，读数法与电阻器上的相同。
在一些进口机心中，微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。
如标志为53表示5kΩ，14和54分别表示10kΩ和50kΩ。
一些精密贴片电阻器也有用4位数字表示法，如1005表示10MΩ等。
贴片电容器一般都是无符号标志的，可根据经验从颜色的深浅去辨别。
浅色或白色的为皮法（pF）级，如100pF以内的；深色、棕色为隔直流、滤波电容器，为纳法（nF）级的电容吕。
