贴片电容电阻存放与处理方法

贴片电容电阻元器件它的体积小规格型号又很多，有些厂家大量购买了很多产品没及时用完总是被存放的问题弄的很头疼。那么贴片电容电阻到底该怎么存放好呢？还有贴片电容在使用时注意事项。请看以下资料望能帮助到你们。

新晨阳电子

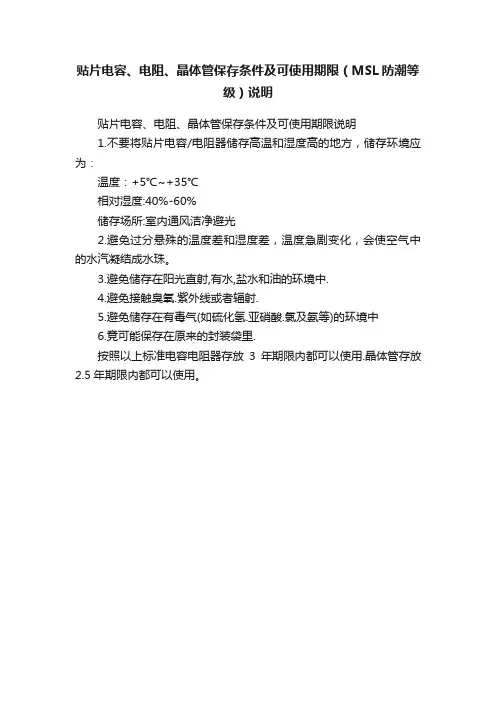

1:不要将贴片电容储存在高温和湿度高的地方，储存环境应为：

温度：+5oC~+35oC

相对湿度、；<75%

储存场所：室内

2:避免储存在有水,盐水或油的环境中.

3:避免贴片电解电容器接触臭氧、紫外线或辐射.

4:避免储存在有毒气体(如硫化氢、亚硝酸、氯及氨等)的环境中. 5:尽可能的把电容器保存在原来的封装袋里。

新晨阳电子

贴片电容电阻的处置方法,用下列任何一种方法处理电容器:

1:在电容器的壳体上开孔或完全解体后置于火中焚毁（用800oC或更高的温度）。

2:电容器不作焚毁时，交给工业垃圾机构进行填埋处理。

贴片电阻、贴片电容规格、封装、尺寸

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20 1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20 1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20 1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20 2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20 2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20 贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表：

贴片电容系列材质及规格

贴片电容材质及规格贴片电容目前使用NPO、X7R、Z5U、Y5V等不同的材质规格，不同的规格有不同的用途。 NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是敝司三巨电子公司的命名方法，其他公司的产品请参照该公司的产品手册。一NPO电容器 NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。 NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。NPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。二X7R电容器 X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。 X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。三Z5U电容器 Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围，对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大，它的老化率最大可达每10年下降5%。尽管它的容量不稳定，由于它具有小体积、等效串联电感（ESL）和等效串联电阻（ESR）低、良好的频率响应，使其具有广泛的应用范围。尤其是在退耦电路的应用中。 Z5U电容器的其他技术指标如下: 工作温度范围+10℃--- +85℃ 温度特性+22% ---- -56% 介质损耗最大4%

电容命名方式

电容的型号命名：capacitance 1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。第二部分：用字母表示材料。第三部分：用数字表示分类。第四部分：用数字表示序号。 2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。（2）文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。（3）色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V6.3V10V16V25V32V40V50V63V （4）进口电容器的标志方法：进口电容器一般有6项组成。第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差 1A金+100R黄-220 2B灰+30S绿-330 3C黑0T蓝-470 4G±30U紫-750 5H棕-30±60V-1000 6J±120W-1500 7K±250X-2200 8L红-80±500Y-3300 9M±1000Z-4700 10N±2500SL+350~-1000 11P橙-150YN-800~-5800 备注：温度系数的单位10e-6/℃；允许偏差是%。第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。

国巨电容规格

电容命名规则及采购信息要求（一）国巨贴片电容的命名：贴片电容的命名所包含的参数有贴片电容的尺寸、容值精度、贴片电容的材质、电压、电容容量、端头材料以及包装要求。例国巨贴片电容CC0805JRNPO9BN101 CC：表示国巨电容系列名称——多层陶瓷贴片电容。国巨电容的系列还有CA（表示排容），CH（表示高频电容）等等。 0805：表示尺寸，长度为0.08英寸，宽度为0.05英寸。此外，常见的电容尺寸还有0201，0402，0603，1206，1210，1808，1812等。 J：表示电容容量的误差精度为±5%；另外B=±0.1PF,C=±0.25PF,D= ±0.5PF,F=±1PF,G=±2PF,K=±10%,M=±20%,Z=-20%~+80%。 R：表示7寸盘纸带包装。 NPO：表示电容材质。此外，常用的电容材质还有X5R,X7R,Y5V。 9：表示电压为50V。4=4V, 5=6.3V, 6=10V, 7=16V, 8=25V, 0=100V, A=200V, B=500V, C=1KV, D=2KV, E=3KV等（注意：100V是用数字0 表示，不是字母O） B：表示端头材料是镍电极。 N：表示NPO。 101：表示容值，前面两个数字为有效数字，第三个数字表示有几个零。101=100PF, 102=1000PF, 103=10,000PF……以此类推。

（二）贴片电容的尺寸表示方法贴片电容的尺寸表示法有两种，一种是以英寸为单位来表示，一种是以毫米为单位来表示。以英寸为单位来表示的称为英制尺寸，以毫米为单位来表示的称为公制尺寸。国巨贴片电容通常用英制尺寸来表示。

贴片电容,贴片电阻,贴片电感基础知识,品牌大全

贴片电容，贴片电阻，贴片电感基础知识--品牌大全 1、请列举您知道的电阻、电容、电感品牌（最好包括国内、国外品牌）。电阻：美国：AVX、VISHAY威世日本：KOA兴亚、Kyocera京瓷、muRata村田、Panasonic 松下、ROHM罗姆、susumu、TDK 台湾： LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING 光颉、WALSIN华新科、YAGEO国巨新加坡：ASJ 中国：FH风华、捷比信电容：美国：AVX、KEMET基美、Skywell泽天、VISHAY威世英国：NOVER 诺华德国：EPCOS、WIMA威马丹麦：JENSEN战神日本：ELNA伊娜、FUJITSU 富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon（蓝宝石）尼吉康、Nippon Chemi-Con（黑金刚、嘉美工）日本化工、Panasonic松下、Raycon威康、Rubycon（红宝石）、SANYO三洋、TAIYO YUDEN太诱、TDK、TK东信韩国：SAMSUNG三星、SAMWHA三和、SAMYOUNG 三莹台湾：CAPSUN、CAPXON（丰宾）凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON 士康、SUSCON 冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港：FUJICON富之光、SAMXON万裕中国：AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON 吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon 海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子电感：美国：AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国：EPCOS、WE 日本：KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYO YUDEN 太诱、TDK、TOKO、TOREX特瑞仕台湾：CHILISIN奇力新、https://www.360docs.net/doc/2d545443.html,yers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国：Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达 2、请解释电阻、电容、电感封装的含义：0402、060 3、0805。表示的是尺寸参数。 0402:40*20mil；0603:60*30mil；0805:80*50mil。

电阻、电容、电感的命名

一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。按极性分为：有极性电容和无极性电容。我们最常见到的就是电解电容。电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。三、电容的两个重要参数容量：电容容量的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有两个用的比较少的单位：mf(毫发)和nF（），由于电容F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。换算关系如下： 1F＝1000mf=1000000μF 1μF=1000nF=1000000pF 耐压：电容耐压的单位是V（伏特），每一个电容都有它的耐压值，这是电容的重要参数之一。普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。四、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。下表是各种电容的优缺点：无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差 CBB电容2层聚乙烯塑料和2层金属箔交替夹杂然后捆绑而成有感，其他同上瓷片电容薄瓷片两面渡金属膜银而成体积小，耐压高，价格低，频率高（有一种是高频电容）易碎！容量低云母电容云母片上镀两层金属薄膜容易生产，技术含量低体积大，容量小，（几乎没有用了）独石电容体积比CBB更小，其他同CBB，有感电解电容两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中容量大高频特性不好钽电容用金属钽作为正极，在电解质外喷上金属作为负极稳定性好，容量大，高频特性好造价高。（一般用于关键地方）五、电容的标称及识别方法 1. 由于电容体积要比电阻大，所以一般都使用直接标称法。如果数字是0.001，那它代表的是0.001uF＝1nF，如果是10n，那么就是10nF，同样100p就是100pF。

贴片电容规格及尺寸对照

HOW TO ORDER Technical Data: All technical data relate to an ambient temperature of +25°C Capacitance Range:0.1 μF to 2200 μF Capacitance Tolerance:±10%; ±20% Rated Voltage (V R )?+85°C: 2.54 6.3101620253550Category Voltage (V C )?+125°C: 1.7 2.7 4 71013172333Surge Voltage (V S )?+85°C: 3.3 5.28132026324665Surge Voltage (V S )?+125°C: 2.2 3.45813162028 40 Temperature Range:-55°C to +125°C Reliability:1% per 1000 hours at 85°C, V R with 0.1Ω/V series impedance, 60% confidence level Qualification:CECC 30801 - 005 issue 2EIA 535BAAC Termination Finished: Sn Plating (standard), Gold and SnPb Plating upon request TECHNICAL SPECIFICATIONS CASE DIMENSIONS: millimeters (inches) For part marking see page 127 TAJ Type C Case Size See table above 106 Capacitance Code pF code: 1st two digits represent significant figures 3rd digit represents multiplier (number of zeros to follow) M T olerance K=±10%M=±20% 035 Rated DC Voltage 002=2.5Vdc 004=4Vdc 006=6.3Vdc 010=10Vdc 016=16Vdc 020=20Vdc 025=25Vdc 035=35Vdc 050=50Vdc R Packaging R = 7" T/R (Lead Free since p roduction date 1/1/04) S = 13" T/R (Lead Free since p roduction date 1/1/04) A = Gold Plating 7" Reel B = Gold Plating 13" Reel H = Tin Lead 7" Reel K = Tin Lead 13" Reel NJ Specification Suffix NJ = Standard Suffix — Additional characters may be added for special requirements V = Dry pack Option (selected codes only) ? Generic SMT chip tantalum series ? 6 case sizes available ? Low profile options available COMPONENT

贴片电阻封装英制和公制的关系及详细的尺寸

贴片电阻封装英制和公制的关系及详细的尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 贴片电容和贴片电阻都是一样可以用的,0805,1206等贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5

电阻电容封装命名

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：

Note：我们俗称的封装是指英制。贴片元件的封装一、零件规格 (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206080506030402公制表示法3216212516081005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm)L: 0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4i nch(1.0mm)W:0.2inch(0.5mm) 注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm （b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时

应以实际量测为准。（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。二、常用元件封装 1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。注：ABCD 四类型的封装形式则为其具体尺寸,标注形式为LXSXH1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0X1.25X0.5（公制表示法）1206具体尺寸：3.0X1.50X0.5（公制表示法） 2）电阻的命名方法 1、5%精度的命名：RS–05K102JT 2、1％精度的命名：RS–05K1002FT R－表示电阻 S－表示功率 0402是1/16W、 0603是1/10W、 0805是1/8W、 1206是1/4W、 1210是1/3W、 1812是1/2W、 2010是3/4W、 2512是1W。 05－表示尺寸(英寸)： 02表示0402、 03表示0603、 05表示0805、 06表示1206、 1210表示1210、 1812表示1812、

贴片封装尺寸

各种贴片封装尺寸贴片元件封装 SMT(Surface Mount Technology)是电子业界一门新兴的工业技术，它的兴起及迅猛发展是电子组装业的一次革命，被誉为电子业的”明日之星”，它使电子组装变得越来越快速和简单，随之而来的是各种电子产品更新换代越来越快，集成度越来越高，价格越来越便宜。为IT （Information Technology）产业的飞速发展作出了巨大贡献。 SMT零件 SMT所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等；有许多仍在经历着不断的变化，尤其是IC类零件，其封装形式的变化层出不穷，令人目不暇接，传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP 等等）的冲击，在本章里将分标准零件与IC类零件详细阐述。一、标准零件标准零件是在SMT发展过程中逐步形成的，主要是针对用量比较大的零件，本节只讲述常见的标准零件。目前主要有以下几种：电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB（印刷电路板）上之零件代码】，在PCB上可根据代码来判定其零件类型，一般说来，零件代码与实际装着的零件是相对应的。 1、零件规格: (1)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。标准零件之尺寸规格有英制与公制两种表示方法，如下表公制表示法 1206 0805 0603 0402 英制表示法 3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm) L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注：a、L（Length）：长度； W（Width）：宽度； inch：英寸 b、1inch=25.4mm （2）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。（3）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。（4）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 2、钽质电容(Tantalum) 钽质电容已经越来越多应用于各种电子产品上，属于比较贵重的零件，发展至今，也有了一

贴片电容封装尺寸

7343 7227

“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。” 在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头…… 终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见； 0805具体尺寸：×× 1206具体尺寸：×× 贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V

D 7343 35V 贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。 ------------------------------------- 贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。上面为圆形，下面为方形，在光驱电路板上很常见。这种电容则是有“-”标记的一端为负。发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：X 3 X 电容：可分为无极性和有极性两类: 无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V

贴片电阻、电容的命名及尺寸

贴片电阻的命名国内贴片电阻的命名方法： 1、5%精度的命名：RS-05K102JT 2、1％精度的命名：RS-05K1002FT R－表示电阻 S－表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。 05－表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。 K－表示温度系数为100PPM, 102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。 J－表示精度为5％、F－表示精度为1％。 T－表示编带包装贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。贴片电容的命名所包含的参数： 1、贴片电容的尺寸（0201、040 2、060 3、0805、1206、1210、1808、1812、2220、2225） 2、贴片电容的材质（COG、X7R、Y5V、Z5U、RH、SH） 3、要求达到的精度（±0.1PF、±0.25PF、±0.5PF、5%、10％、20％） 4、电压（4V、6.3V、10V、16V、25V、50V、100V、250V、500V、1000V、2000V、3000V） 5、容量(0PF-47UF) 6、端头的要求(N表示三层电极) 7、包装的要求(T表示编带包装，P表示散包装) 例风华系列的贴片电容的命名： 0805CG102J500NT 0805：是指该贴片电容的尺寸大小，这是用英寸来表示的08表示长度是0.08英寸（换算成mm=0.08*24.50=1.96mm）、05表示宽度为0.05英寸(换算成mm=0.05*24.50=1.225ccm) CG：是表示生产电容要求用的材质， 102：是指电容容量，前面两位是有效数字、后面的2表示有多少个零102＝10×102也就是＝1000PF J：是要求电容的容量值达到的误差精度为5％，介质材料和误差精度是配对的 500：是要求电容承受的耐压为50V同样500前面两位是有效数字，后面是指有多少个零。 N：是指端头材料，现在一般的端头都是指三层电极（银/铜层）、镍、锡 T：是指包装方式，T表示编带包装，B表示塑料盒散包装

ERP物料名称型命名规范

1 目的为了提高公司物料管理水平，使物料名称、规格型号科学合理，便于研发、采购、生产、物控、市场、财务等各部门对物料的正确识别和使用。 2 适用范围所有需录入公司ERP系统的物料 3 职责（1）申请部门：按照本制度物料命名规范对所申请的物料进行命名，按照《物料编码申请单》规范填写申请，提交。所申请的物料不得与ERP已有物料重复。（2）采购部：完善《物料编码申请单》采购视图。（3）计划物控部：完善《物料编码申请单》MRP视图和会计视图。（4）技术管理部：负责分配物料编码，以及录入系统。 4 定义无 5 物料基本分类及基本要求 5.1 物料基本分类按物料的属性和用途，公司物料分为：自主研发物料、生产服务物料、外购直出物料、结构相关物料、包装标志物料、办公用品物料及工具类物料，见表1。表1 物料基本分类

5.2 命名基本要求（1）正确性：正确区分物料类别，依据物料类别选择相应规范内容，确定物料名称规格型号，做到名称准确、型号清晰简洁、尽可能体现物料的基本特征；（2）同一性：同一物料类别，应采用相同的物料名称、规格型号定义；（3）唯一性：任何物料，其【名称＋规格型号】不能与其他物料重复；（4）统一性：凡客户合同中对物料名称有要求，系统中物料名称须与合同中保持统一。

5.3 基本描述定义要求（1）除电阻、电容、电感，晶振，半导体管外的物料，物料基本描述属于可选项。（2）物料名称按照6物料基本命名要求，不可修改，特殊要求须填写在基本描述一栏。 6 物料命名要求 6.1 电子元器件 6.1.1 电阻电阻分为：直插电阻、直插排阻、可调电阻、特殊性能电阻、贴片电阻、贴片排阻等类型。 6.1.1.1 名称定义直插电阻类：碳膜电阻、金属膜电阻、氧化膜电阻、线绕电阻、水泥电阻；直插排阻类：直插排阻；可调电阻类：可调电阻；特殊性能电阻类：光敏电阻、热敏电阻、压敏电阻；贴片电阻类：贴片电阻；贴片排阻类：贴片排阻。 6.1.1.2 型号定义

电阻电容封装知识

电阻电容封装知识前言：电容是表征电容器容纳电荷的本领的物理量，电容的英文名称为capacitance，通常缩写为C。.我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。在国际单位制里，电容的单位是法拉，简称法，符号是F。一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法。电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。电阻的英文名称为resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律指出电压电流和电阻三者之间的关系为I=U/R，亦即R =U/I。电阻的基本单位是欧姆，用希腊字母“Ω”来表示。电阻的单位欧姆有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。表示电阻阻值的常用单位还有千欧(k Ω)，兆欧(MΩ)。电阻器是电气、电子设备中用得最多的基本元件之一。主要用于控制和调节电路中的电流和电压，或用作消耗电能的负载。一、封装与尺寸电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 1825=4.5x6.4 2225=5.6x6.5 电解电容可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603 ；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 注： A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5 1206具体尺寸：3.0 X 1.5 0X 0.5

电阻电容单位换算法

电容的单位换算 1F=10^6uF=10^9nF=10^12pF? 电容的基本单位用法拉(F) 表示1F=10^3mF =10^6uF=10^12pF 1F＝1000000μ 105=?1?μF=1000nF=1000000pF? 104=?0.1?μF ?103=?0.01?μF=10000PF? 102=?0.001?μF?=1000PF ?224=0.22uF ? F 法拉mF毫法uF微法pF皮法 1F=1000mF 1F＝1000000uF 1uF＝1000nF 1uF＝1000000pF [国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ) 式中：P－电源向负载供电的有功功率，单位是瓦；U－系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负

载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。进口电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。换算关系为：<1G=1000μF><1M=1μF=1000PF> <2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。数码后缀J（5%）、K（10%）、M（20%）代表误差等级。如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。电感的基本单位为:亨(H) 换算单位有:1H=1000mH,1H=1000000uH 频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。1KHz=0.001MHz。1KHz就是1000Hz 电容10n就是10的n次方以上关系可以表示为1uF=103nF=106pF 其中：1法拉=103毫法=106微法=109纳法=1012皮法电容识别及单位换算《电容识别》上图举出了一些例子。其中，电解电容有正负之分，其他都没有。电容的容量单位为：法（F）、微法（uf），皮法（pf)。一般我们不用法做单位，因为它太大了。各单位之间的换算关系为：1F=1000000uf 1uf=1000000pf 在使用中，还经常见到单位：nf。1uf=1000nf 1nf=1000pf 电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。二、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。还有的例如：10n，即0.01uf；33n，即0.033uf。后面的63是指电容耐压63v. 三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。（后面的4、3，都表示10的多少次方）。又如：332=33X100pf=3300pf。电容的使用，都应该在指定的耐压下工

测试贴片电容、电阻好坏的方法

如今，贴片元器件已经被广大市场所应用，无论是在计算机、移动通信设备、医疗电子产品等高科技产品和液晶彩电、PDP彩电、液晶彩显、摄录一体机、手机、clarkson空气净化器等众多电子电器设备中得到了广泛地应用。但是现在的不少工程对于这些电子元件了解的都不是太透彻，新晨阳电子是专业生产贴片电容，贴片钽电容的，今天我们参照《新晨阳电子产品知识手册》来给大家讲解一下如何测试电阻、贴片电容、二极管、三极管。第一我们首先要了解阻作用：降压、分压、限流、分流等作用一般用在主板供电部分。电阻在电路中的运用。电阻串联阻值增大，电阻并联阻值减小;把数字万用表打到略比电阻标称值基本相符档位用两表笔直接测量电阻两端，若测得阻值鱼标称基本相符，则表示电阻是好的，若测的阻值明显偏大或无穷大则表示电阻已坏。排阻作用：排阻分为a：八脚排阻;b：十脚排阻;c十六脚排阻

c测量办法与测量普通电阻相同电容作用：滤波、耦合旁落与电阻组成RC定时电路与电感组成LC 谐振电路，电容还有通交流，隔直流、通高频阻低频的特性贴片电容的判断：把数字万用表打打到二极管档，两表笔直接量电容两端，好的电容万用表读数为无穷大;若万用表读数为零，则表示电容击穿短路，贴片电容漏电时无法用万用表测量，只能用替换法判断好坏。电解电容判断：电解电容从外观上表现为法鼓、漏液、变形等打数字万用表打到二极管档，用两表笔任意触碰电容两端然后调换表笔再测量一次，好的电容万用表万用表读数应从负值迅速跳变到无穷大位置，若万用表读数跳变到某一数值后停止不动或跳变比较缓慢则表明电容漏电;若万用表读数为零则表示电容短路。二极管作用：检波、整流、稳压、箔位、限幅和作开关用等二极管有单向导电性二极管的好坏判断：把数字万用表打到二极管档，用表笔测量二极管任意两端，其中一组读数为600欧左右，而另一组为无穷大说明此管为好管反之为坏管

电阻电容工程编码识别

一、三星 1608 1/10W 50V 2012 1/8W 150V 3216 1/4W 150V 3225 1/4W 200V 二、华新WALSIN 1、厂商标志或名称 WALSIN 精度：D=0.5% F=1%J=5% 1、厂商标志或名称： YAGEO 1、厂商标志或名称 2、贴片电阻料盘工程编码识别各品牌电阻电容工程编码识别对照表（一）电阻识别 RC 3216 F 1601 CS 注：尺寸与功率的关系与耐压值代号额定功率（W ）工作电压（耐压值） 2、贴片电阻料盘工程编码识别 WR 06 X 1301 F T L 5%精度的命名： R S - 05 K 102 J T ① ② ③ ④ ⑤ ⑥ 1%精度的命名： R S - 05 K 1002 F T ⑥ 2、贴片电阻工程编码的识别： RC 0603 J R — 07 39K 四、风华高科： 1、厂商标志或名称：贴片电阻的封装与功率关系如下表： 2、贴片电阻工程编码的识别：

一、三星电容精度代码： J=5% K=10% M=20% Z=+80-20% 贴片电容的材料常规分为三种：NPO ，X7R ，Y5V 要的高频电路。容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF-1000PF 也能生产但价格较高。 X7R ：此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，容量精度在10％左右。 Y5V ：此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。 1、厂商名称或标志： 1、厂商标志或名称： 0805 CG 102 J 500 N T 2、村田片电容工程编码识别如：GRM188B11H102KA01K GR M 18 8 B1 1H 102 K A01 K ①+②型号+系列代号有：GRM 镀锡电极品、GR4信息设备专用、GR7照相机闪光电路专用、ERB 高频型、GQM 高频型波峰/回流焊接用、GMA 片状独石超小型、GMD 引线结合型、GNM 排容、LLL 低ESL 宽幅型、LLA 8终端低ESL 型，LLM IO 终端低ESL 型、GJM 高频低损耗型镀锡型、GA2 AC250V （r.m.s ）用、GA3安全规格论证品、GCM 汽车用锡电极品三、风华系列的贴片电容的命名：2.电容工程编码识别如：0805CG102J500NT 二、村田贴片电容2、贴片电容料盘工程编码识别：如CL10A105KQNNNC CL 10 A 105 K Q 8 N N N C ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾ （二）贴片电容识别 1、厂商名称或标志：
