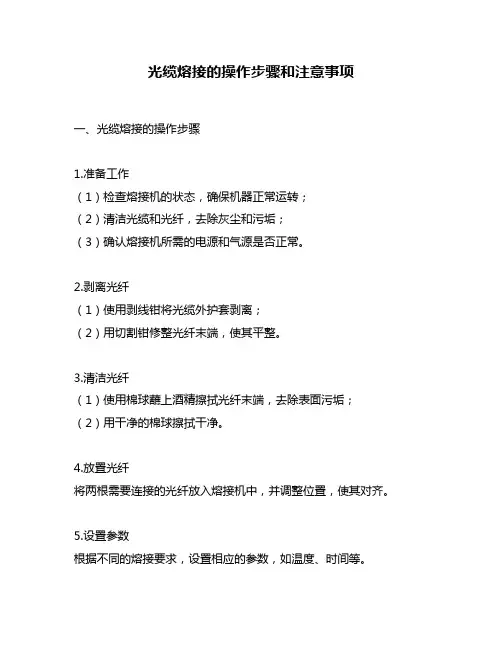

光缆熔接的操作步骤和注意事项
光缆熔接的操作步骤和注意事项一、光缆熔接的操作步骤1.准备工作（1）检查熔接机的状态，确保机器正常运转；（2）清洁光缆和光纤，去除灰尘和污垢；（3）确认熔接机所需的电源和气源是否正常。
2.剥离光纤（1）使用剥线钳将光缆外护套剥离；（2）用切割钳修整光纤末端，使其平整。
3.清洁光纤（1）使用棉球蘸上酒精擦拭光纤末端，去除表面污垢；（2）用干净的棉球擦拭干净。
4.放置光纤将两根需要连接的光纤放入熔接机中，并调整位置，使其对齐。
5.设置参数根据不同的熔接要求，设置相应的参数，如温度、时间等。
6.开始熔接按下启动按钮开始进行熔接。
注意观察显示屏上的数据变化情况。
7.检查质量完成熔接后，使用显微镜检查连接点质量，并进行必要的调整和修整。
8.保护连接点将连接点用保护套或胶水进行保护，避免外界因素对连接点的影响。
二、光缆熔接的注意事项1.安全第一在进行光缆熔接时，一定要注意安全。
如佩戴防静电手环、避免触碰熔接机等。
2.保持清洁在熔接前，应该仔细清洁光缆和光纤末端，以确保连接质量。
3.正确放置光纤在放置光纤时，应该确保两根光纤末端对齐，并且不要用力过大，避免损坏纤芯。
4.设置合适的参数根据不同的熔接要求，设置合适的参数非常重要。
如果参数设置不当，会导致连接质量下降甚至失败。
5.观察数据变化情况在熔接过程中，应该注意观察显示屏上的数据变化情况。
如果发现异常情况及时停止操作并检查原因。
6.检查质量完成熔接后一定要使用显微镜检查连接点质量，并进行必要的调整和修整。
只有连接点质量良好才能确保通信质量。
7.保护连接点连接点是光缆熔接的最关键环节，一定要用保护套或胶水进行保护，避免外界因素对连接点的影响。

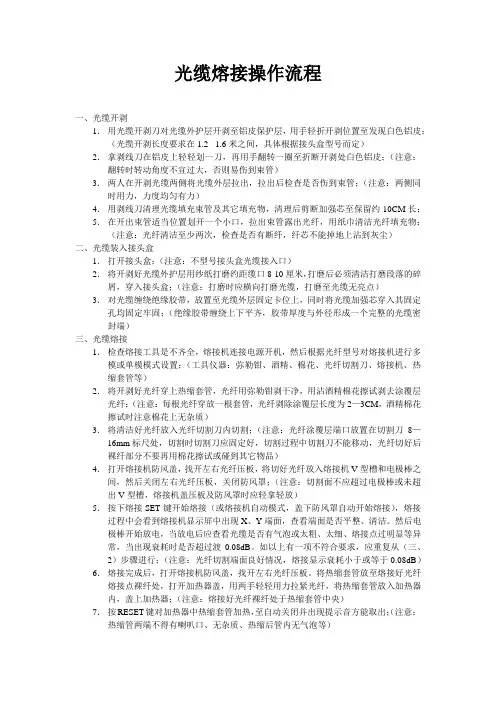

光缆熔接操作流程
光缆熔接操作流程一、光缆开剥1．用光缆开剥刀对光缆外护层开剥至铝皮保护层，用手轻折开剥位置至发现白色铝皮；（光缆开剥长度要求在1.2 - 1.6米之间，具体根据接头盒型号而定）2．拿剥线刀在铝皮上轻轻划一刀，再用手翻转一圈至折断开剥处白色铝皮；（注意：翻转时转动角度不宜过大，否则易伤到束管）3．两人在开剥光缆两侧将光缆外层拉出，拉出后检查是否伤到束管；（注意：两侧同时用力，力度均匀有力）4．用剥线刀清理光缆填充束管及其它填充物，清理后剪断加强芯至保留约10CM长；5．在开出束管适当位置划开一个小口，拉出束管露出光纤，用纸巾清洁光纤填充物；（注意：光纤清洁至少两次，检查是否有断纤，纤芯不能掉地上沾到灰尘）二、光缆装入接头盒1．打开接头盒；（注意：不型号接头盒光缆接入口）2．将开剥好光缆外护层用纱纸打磨约距缆口8-10厘米，打磨后必须清洁打磨段落的碎屑，穿入接头盒；（注意：打磨时应横向打磨光缆，打磨至光缆无亮点）3．对光缆缠绕绝缘胶带，放置至光缆外层固定卡位上，同时将光缆加强芯穿入其固定孔均固定牢固；（绝缘胶带缠绕上下平齐，胶带厚度与外径形成一个完整的光缆密封端）三、光缆熔接1．检查熔接工具是不齐全，熔接机连接电源开机，然后根据光纤型号对熔接机进行多模或单模模式设置；（工具仪器：弥勒钳、酒精、棉花、光纤切割刀、熔接机、热缩套管等）2．将开剥好光纤穿上热缩套管，光纤用弥勒钳剥干净，用沾酒精棉花擦试剥去涂覆层光纤；（注意：每根光纤穿放一根套管，光纤剥除涂覆层长度为2—3CM，酒精棉花擦试时注意棉花上无杂质）3．将清洁好光纤放入光纤切割刀内切割；（注意：光纤涂覆层端口放置在切割刀8—16mm标尺处，切割时切割刀应固定好，切割过程中切割刀不能移动，光纤切好后裸纤部分不要再用棉花擦试或碰到其它物品）4．打开熔接机防风盖，找开左右光纤压板，将切好光纤放入熔接机V型槽和电极棒之间，然后关闭左右光纤压板，关闭防风罩；（注意：切割面不应超过电极棒或未超出V型槽，熔接机盖压板及防风罩时应轻拿轻放）5．按下熔接SET键开始熔接（或熔接机自动模式，盖下防风罩自动开始熔接），熔接过程中会看到熔接机显示屏中出现X、Y端面，查看端面是否平整、清洁。
光缆熔接的操作步骤和注意事项
光缆熔接的操作步骤和注意事项光缆熔接是一种将两根光纤连接在一起的技术，它是光纤通信中非常重要的一环。
在进行光缆熔接时，需要注意一些操作步骤和注意事项，以确保熔接的质量和稳定性。
一、操作步骤1.准备工作在进行光缆熔接之前，需要准备好一些工具和材料，如光缆熔接机、光纤剥皮器、清洁纸、酒精、光纤切割器等。
同时，需要将光缆的外皮和保护层剥离，露出裸露的光纤。
2.清洁光纤在进行光缆熔接之前，需要将光纤表面清洁干净，以确保熔接的质量。
可以使用清洁纸和酒精进行清洁，注意不要用手触摸光纤表面，以免留下污渍。
3.对齐光纤将两根光纤对齐，确保它们的端面平整、光滑，并且没有划痕或污渍。
可以使用光纤切割器对光纤进行切割，以确保端面的平整度。
4.熔接光纤将两根光纤放入光缆熔接机中，按照机器的操作指南进行熔接。
在熔接过程中，需要注意熔接时间、温度和压力等参数的设置，以确保熔接的质量和稳定性。
5.检查熔接质量熔接完成后，需要对熔接质量进行检查。
可以使用光纤测试仪进行测试，检查熔接点的损耗和反射等参数。
如果熔接质量不符合要求，需要重新进行熔接。
二、注意事项1.保持清洁在进行光缆熔接时，需要保持工作环境的清洁，避免灰尘和污渍对光纤的影响。
同时，需要保持光纤表面的清洁，避免污渍和指纹对熔接质量的影响。
2.注意安全在进行光缆熔接时，需要注意安全问题。
熔接机会产生高温，需要避免烫伤。
同时，需要避免光纤的弯曲和拉扯，以免损坏光纤。
3.注意熔接质量光缆熔接的质量直接影响到光纤通信的稳定性和可靠性。
因此，在进行光缆熔接时，需要注意熔接质量，确保熔接点的损耗和反射等参数符合要求。
4.注意熔接机的维护光缆熔接机是一种高精度的设备，需要定期进行维护和保养，以确保其正常运行。
同时，需要注意熔接机的使用寿命，及时更换老化的部件。
光缆熔接是一项非常重要的技术，需要注意操作步骤和注意事项，以确保熔接的质量和稳定性。
在进行光缆熔接时，需要保持清洁、注意安全、注意熔接质量和熔接机的维护，以确保光纤通信的稳定和可靠。

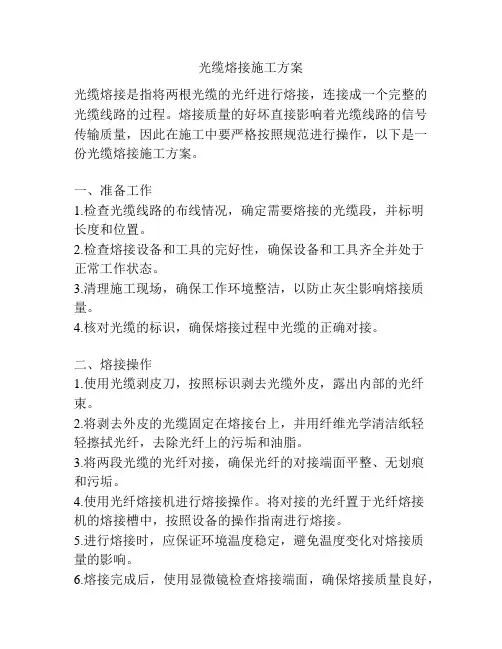

光缆熔接施工方案
光缆熔接施工方案光缆熔接是指将两根光缆的光纤进行熔接，连接成一个完整的光缆线路的过程。
熔接质量的好坏直接影响着光缆线路的信号传输质量，因此在施工中要严格按照规范进行操作，以下是一份光缆熔接施工方案。
一、准备工作1.检查光缆线路的布线情况，确定需要熔接的光缆段，并标明长度和位置。
2.检查熔接设备和工具的完好性，确保设备和工具齐全并处于正常工作状态。
3.清理施工现场，确保工作环境整洁，以防止灰尘影响熔接质量。
4.核对光缆的标识，确保熔接过程中光缆的正确对接。
二、熔接操作1.使用光缆剥皮刀，按照标识剥去光缆外皮，露出内部的光纤束。
2.将剥去外皮的光缆固定在熔接台上，并用纤维光学清洁纸轻轻擦拭光纤，去除光纤上的污垢和油脂。
3.将两段光缆的光纤对接，确保光纤的对接端面平整、无划痕和污垢。
4.使用光纤熔接机进行熔接操作。
将对接的光纤置于光纤熔接机的熔接槽中，按照设备的操作指南进行熔接。
5.进行熔接时，应保证环境温度稳定，避免温度变化对熔接质量的影响。
6.熔接完成后，使用显微镜检查熔接端面，确保熔接质量良好，无划痕、无空隙、无污垢。
三、熔接测试1.使用光功率计和光时域反射仪对熔接后的光缆进行测试，检查光损耗和回波损耗。
2.对测试结果进行记录，并与规范要求进行对比。
如测试结果超出规范要求，应重做熔接操作。
四、整理和保护1.使用光缆保护套管对熔接部位进行保护，确保光纤不受到机械损伤和外界环境的影响。
2.将光缆整理好，固定在布线架上，保持光缆的整洁和有序。
以上是一份光缆熔接施工方案，通过合理的准备工作、规范的熔接操作和严格的测试检查，可以确保光缆熔接质量，保障光缆线路的稳定传输。
不同的光缆熔接工程可能会有不同的要求，具体的施工方案需要根据实际情况进行调整和完善。
光缆熔接规范及标准
光缆熔接规范及标准一、光缆开剥固定1、打开接头盒，确认配件是否齐全，查看接头盒的密封方式2、将需要接续的光缆至少剪掉0.5米3、开剥光缆，长度是1.3米（大概是左手中指至右肩膀处），用酒精棉球或清洁纸去除束管上的油污，4、根据接头盒内的长度，确定加强芯的长度5、用砂纸打磨光缆外皮，用接头盒内的胶带进行缠绕6、先将加强芯进行固定（作不超过2cm的回弯），再对光缆进行固定7、束管盘留自然，可自由伸缩，根据情况加装过渡软管。
二、光纤熔接工作1、开剥束管，用酒精棉球去除光纤油污，进行预盘，最后套热熔管2、用剥线钳，剥除光纤涂覆层(40mm)3、用半干酒精棉球或无尘纸进行擦拭，要求进行“十字”擦，并且擦拭后，光纤上无污渍、水渍。
4、光纤切割的长度，根据熔接机的V型槽的长度确定（14-16mm)。
5、切割刀要求摆放平稳，切割后的光纤不能触及任何物体，防止切口断裂、二次污染。
6、熔接机熔接前要进行放电校正，观察熔接屏幕，注意熔接火花是否正常，纤芯是否顺直对准连通。
7、光纤熔接结束后，将熔接点放入热熔管内，进行热熔。
要求热熔管内无污渍,长度均匀，无变形、气泡、喇叭口。
8、光纤完成接续后，按照色谱的顺序，依次固定在槽位内。
9、热熔管摆放在束管固定的对面，并且光纤成交叉状，走大圈10、热熔管固定后，盘留光纤按照先左后右的顺序，进行绕“8”字式盘绕，不能出现挤压、翻翘。
三、盒体安装1、用酒精棉球清洁接头盒密封圈及边槽2、根据接头盒内的配件，制作堵头3、扣上接头盒，盒体能自然下落，无凸起斜歪情况。
4、螺钉按照对角方式进行旋紧，旋紧的要求是10分钟后进行二次上紧5、接头盒安装完成后，拉住一头光缆，进行抖动。
确认固件无松动。
6、架空接头盒落在直线杆2M之内，直埋光缆接头盒不准放在水塘、坚石地段，管道接头盒放在托架上，避开交通要道口。
光钎熔接线序
光钎熔接线序
光纤熔接线序是指在光纤熔接过程中，光缆中的纤芯按照一定的颜色顺序进行熔接。
这个顺序通常遵循以下规范：
1.4芯光缆：蓝、橙、绿、棕
2.8芯光缆：蓝、桔、绿、棕、灰、白、红、黑
3.12芯光缆：蓝、桔、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿
4.24芯光缆：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝
在实际应用中，光纤熔接顺序可能会有所不同，具体取决于光缆的类型和用途。
熔接时，应确保同一束管内的对应颜色光纤进行熔接，以保证光纤传输的效果。
以下是光缆熔接的具体步骤：
1.剥缆：将光缆两端捋直，在光缆端80cm-100cm处使用美工刀剥除光缆保护层，去除无芯带组，留10cm的加强芯用于固定光缆。
2.固定：将剥好的光缆固定在接头盒的固定器材上，打开光缆接头盒，拧下螺丝，将光缆放在固定器材上，带组要按顺时针与纤盘水平摆放，以保证不会对纤芯造成损伤。
光缆的固定要确保牢固，加强芯90度弯曲，防止拉扯损伤纤芯。
3.熔纤：固定好光缆后，在规范位置剥去纤芯的保护层，去除时一手去除纤芯的保护层，一手擦拭将纤芯擦拭干净并规范摆放好。
4.盘纤：根据纤盘的规格，将熔好的纤芯规范摆放在纤盘中并固定，纤芯的摆放弧度要保证是光缆直径的十五倍以上，以避免纤芯损坏。
总之，光纤熔接线序是为了确保光纤熔接的质量和稳定性，在实际操作中，要按照光缆的类型和用途选择正确的熔接顺序，并遵循一定的操作步骤进行熔接。
光缆成端熔接操作步骤(图文)
光缆成端熔接操作步骤（图文）步骤1：剥光纤加固钢丝（约剥1米长）▲剥光纤加固钢丝示意图一▲剥光纤加固钢丝示意图二▲剥光纤加固钢丝示意图三▲剥光纤加固钢丝示意图四步骤2：剥光纤金属保护层（用美工刀轻刻）▲剥光纤金属保护层示意图步骤3：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）▲轻拆光纤使金属保护层断裂示意图步骤4：用美工刀在四周轻刻，不要太用力以免损伤光纤▲美工刀轻刻光纤塑料保护管示意图步骤5：轻拆光纤让塑料保护管断裂（注弯曲角度不能大于45度）▲轻拆光纤使塑料保护管断裂示意图一▲轻拆光纤使塑料保护管断裂示意图二步骤6：用纱布或棉花沾酒精▲轻拆光纤使塑料保护管断裂示意图步骤7：用酒精清洁每一小根光纤▲用酒精清洁光纤示意图步骤8：套光纤热缩套管▲套光纤热缩套管示意图▲光纤热缩套管步骤9：剥光纤绝缘层▲剥光纤绝缘层示意图步骤10：用沾酒精纱布将光纤擦试干净▲用酒精清洁裸纤示意图步骤11：用光纤切割刀斩切光纤（斩切长度要适中）▲光纤切割示意图步骤12：将切好的光纤放到光纤熔接机的一侧▲放置光纤到熔接机示意图步骤13：在熔接机上固定好光纤▲在熔接机上固定光纤示意图步骤14：光纤跳线的加工，当中剪断分开（两头圆口）▲光纤跳线步骤15：剪开光纤跳线石棉保护层（要用石英剪刀）▲剪开光纤跳线石棉保护层示意图步骤16：剥好的跳线内绝缘层与外保护层之间长度至少20cm▲剥好的跳线内绝缘层与外保护层步骤17：用沾酒精纱布将光纤擦试干净▲用沾酒精纱布清洁光纤跳线示意图步骤18：用光纤切割刀斩切光纤跳线（斩切长度要适中）▲用切割刀切割光纤跳线示意图步骤19：将斩好的光纤跳线放到光纤熔接机的另一侧（注：两光纤尽量对齐）▲切好的光纤跳线放到光纤熔接机的另一侧示意图步骤20：固定光纤跳线▲固定光纤跳线示意图步骤21：按“SET”键开始熔接光纤▲熔接光纤示意图步骤22：光纤熔接机X、Y轴自动调节▲光纤熔接机X、Y轴自动调节示意图步骤23：熔接结束，观察损耗值，若熔接不成功会告知原因▲熔接结束并观察熔接器显示屏示意图步骤24：用光纤热缩套管完全套住剥掉绝缘线层部份（剥光纤时要控制好长度）▲光纤热缩套管完全套住剥掉绝缘线层的光纤示意图步骤25：将套好热缩套管的光纤放到加热器中▲套好热缩套管的光纤放到加热器中示意图步骤26：按“HEAT”键加热▲加热光纤示意图步骤27：取出已加热好的光纤▲取出加热好的光纤示意图步骤28：取出已加热好的光纤，将熔接好的光纤装入光纤收容箱▲熔接好的光纤装入光纤收容箱示意图步骤29：取出已加热好的光纤将光纤盘好并用封箱胶纸固定▲盘好光纤并用封箱胶纸固定示意图步骤30：取出已加热好的光纤，固定盘好的光纤并将光纤接头接入光纤耦合器▲光纤接头接入光纤耦合器示意图步骤31：取出已加热好的光纤固定光纤收容箱▲光纤固定在光纤收容箱示意图步骤32：取出已加热好的光纤跳线的另一头（方口）接SWITCH HUB 光纤模块▲光纤跳线的另一头（方口）接SWITCH HUB光纤模块示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳泉数字电视有限公司光缆熔接操作规范
QB/YQDTV—JS08—003 （一）熔接前准备
光缆熔接前，首先要准备好剥线钳、切刀、熔接机、热缩套管，酒精棉等必要操作设备、工具盒必要材料，查看熔接机电源是否充足，各种材料是否齐全。
（二）熔接过程：
第一步，开剥光缆，将光缆固定到接续盒内。
开剥光缆前要去除施工时受损部分，然后剥除长度为1—1.3m的外护套，加强芯开剥后留长度为3.5—4cm左右。
固定光缆：
1）当光缆小于进出孔时，建议最好用剥除的光缆外套增大外径或用自粘胶布包好夹紧，直至与光缆压板相匹配，然后将光缆固定，压紧光缆压板。
2）同时加强芯（钢绞线和粗钢丝）也应用加强芯固定螺丝固定牢靠。
而且加强芯固定时弯曲方向要与光纤束管相反，不能有松动。
否则，有可能造成光缆打滚纤芯。
第二步，将光纤穿过热缩管
1）用松套钳剥掉松套管，或用美工刀等锋利刀具代替松套钳。
2）用蘸有酒精的药棉（卫生纸）清洁光纤涂覆层。
3）将不同管束、不同颜色的光纤分开，穿过热缩管。
在
特殊情况下，也可以几根光纤穿一根热缩管，但不易过多，限定在5芯以下。
第三步，光纤端面制作。
光纤端面制备包括剥覆、清洁和切割3个环节。
1）光纤涂覆层的剥除
光纤是圆柱形介质波导，由纤芯、包层、涂层3部分组成，涂层的剥除，要掌握平、稳、快。
平：持纤要平，左手拇指和食指捏紧光纤，使之成水平状，所露长度约5cm，余纤在无名指、下拇指之间自然打弯，以增加力度，防止打滑。
稳：即剥纤要握的稳，不能摇晃。
快：即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程自然流畅，一气呵成。
涂覆层剥除长度约3cm左右。
2）裸纤的清洁。
裸纤的清洁，应按下面的两步操作：
A）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，一边浸渍，一边逐步擦除。
B）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2—3次后要
及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止了探纤的两次污染。
请务必使用纯度在99%以上的酒精。
3）裸纤的切割
裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。
（1）操作规范
操作人员应经过专门训练掌握动作要领和操作规范，首先要清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然、平稳、勿重、勿急，避免断纤、斜角、毛刺及裂痕等不良端面的产生。
另外学会“弹钢琴”，合理分配和使用自己的右手手指，使之与切口的具体部件相对应、协调，提高切割速度和质量。
（2）谨防端面污染
热缩套管应在剥覆前穿入，严禁在端面制备后穿入。
裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是已制备的端面，切勿长时间放在空气中。
移动时要轻拿轻放，防止与其他物件擦碰。
在接续中应根据环境，对切刀“V”形槽、压板、刀刃进行清洁，谨防端面污染。
（3）切割长度
对0.25mm（外涂层）光纤，切割长度为8—16mm,对0.9mm （外涂层）光纤，切割长度只能是16mm。
切割后尽量不要再
清洁光纤。
第四步，光缆熔接
将切割好的光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，按熔接键就可以自动完成熔接，在熔接机显示屏上会显示估算的损耗值。
第五步，熔接补强保护
由于光纤接续时去掉光纤接头部位的涂覆层，其机械强度降低，因此要对接头部位补强，光纤熔接后移出光纤用热缩管在熔接机加热炉加热。
热缩管内有一根不锈钢针，可以增加抗拉强度，同时避免因聚乙烯管收缩而引起接续部位的弯曲。
（三）盘纤固定
科学的盘纤方法可以使光纤布局合理，附加损耗小，经得住时间和恶劣环境的考验，可以避免因积压造成的断纤现象。
在盘纤时，盘纤的半径越大，弧度越大整个线路的损耗就越小。
所以，一定要保持一定半径，使激光在纤芯中传输时，避免产生一些不必要的损耗。
