后浇带立面封堵 技术交底
外墙修补及后浇带处理技术交底
3.12施工过程中的清理出的垃圾要装入容器外运。
3.13施工时严格按照有限空间作业的规定进行施工。
3.6施工作业时，应设专人指挥，时刻注意基坑上部的情况。
3.7施工作业时，除操作人员外，下面不得站人，高处作业时，操作人员必须挂人员磕碰现象。
3.9夜间施工须有足够的照明，并有专人指挥。
3.10当采用塔吊吊装预制盖板时，起吊板不得与任何物体发生碰撞，要检查连接是否牢固，检查无误后方可施工。
3.应注意的事项：
3.1混凝土墙面养护要加强。
3.2在封堵时对操作人员进行详细交底，保证施工质量，设专人对封堵情况进行检查。
3.3作业人员进场必须配戴合格安全帽，系好下颚带，锁好带扣。
3.4施工现场严禁吸烟，以防引燃易燃物品。
3.5在进行熔断螺栓头时，注意保护好防水材料的接头，在实焊时要配备消防器具。
2.6拆除导墙上的两行砖砌压顶。
2.7外墙根部用1：2.5水泥砂浆抹成斜面。
2.8后浇带外墙处理采用预制钢筋混凝土盖板，C20商品混凝土，板尺寸为1200×600×50mm。
2.9预制钢筋混凝土板采用单层钢筋网片，横向钢筋为φ6@150，竖向钢筋为φ6@200（可采用剩料钢筋）。
2.10在预制的混凝土盖板处预埋φ14钢筋（可采用剩料钢筋），钢筋端部应设置弯钩，弯钩长度为5d。
交底内容：
1.作业条件：
1.1机具准备:铁抹子、托灰板、錾子、手持砂轮、钢筋钩子、钢丝刷、石笔、盒尺、22号火烧丝。
1.2材料准备:φ6、φ14钢筋，混凝土采用C20商品混凝土，水泥，中砂，膨胀剂。
1.3技术准备：按要求搭好脚手架，根据设计图纸及工艺标准要求向班组进行技术交底。

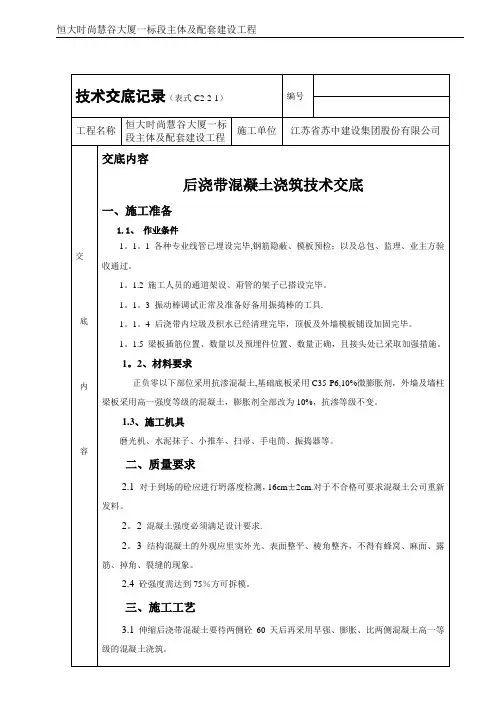

后浇带混凝土浇筑技术交底
3.6标高控制，施工队伍设专人控制标高。将底板上屁线用水准仪在插筋上，然后拉线以此控制底板标高。浇筑时,砼虚铺高度应略高于设计高度。
3。7混凝土振捣完毕后,用4m刮杠找平,并用铁抹子收光.为防止产生干缩裂缝,应用木抹子抹平搓毛两遍以上，最后用扫帚扫毛,纹路要清晰均匀,方向和深浅一致。
3.8混凝土浇筑结束后要按混凝土方案要求，铺设塑料薄膜一层和保温草帘对混凝土进行养护，养护时间不少于7昼夜，每天浇水养护使混凝土表面处于湿润状态为宜。混凝土在浇筑时随收光随覆塑料薄膜一层.剪力墙、柱应浇水及时养护。
四、注意事项
4.1混凝土浇筑完成后，强度未达到1。2Mpa时，禁止进行下一道工序操作。
1.3、施工机具
磨光机、水泥抹子、小推车、扫帚、手电筒、振捣器等。
二、质量要求
2.1对于到场的砼应进行坍落度检测，16cm±2cm.对于不合格可要求混凝土公司重新发料。
2。2混凝土强度必须满足设计要求.
2。3结构混凝土的外观应里实外光、表面整平、棱角整齐，不得有蜂窝、麻面、露筋、掉角、裂缝的现象。
2.4砼强度需达到75％方可拆模。
三、施工工艺
3.1伸缩后浇带混凝土要待两侧砼60天后再采用早强、膨胀、比两侧混凝土高一等级的混凝土浇筑。
3。2后浇带位置的钢筋应连续不断，为防止钢筋因锈蚀而削弱,后浇带的板中均布置双倍钢筋。
3.3后浇带浇筑前必须全面进行清理干净,后浇带处必须剔除干净,尽可能将界面凿毛，也可用界面处理剂喷涤处理。
3。4在后浇带施工缝处浇筑混凝土时，已经浇筑混凝土的强度不小于1。2N/mm²。在浇筑混凝土前，在浇筑混凝土前,必须在施工缝处铺一层与混凝土同成分的碱石子水泥砂浆，接浆厚度为3-5cm。混凝土应细致捣实，使新旧混凝土紧密结合.
后浇带、施工缝施工技术交底

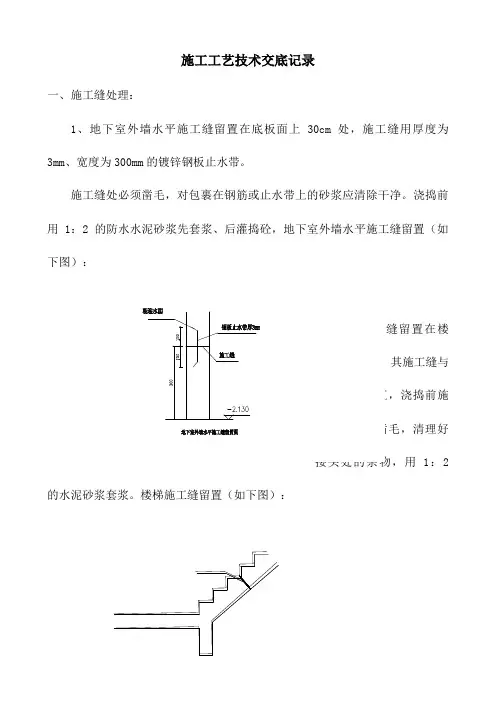

施工工艺技术交底记录一、施工缝处理：1、地下室外墙水平施工缝留置在底板面上30cm处，施工缝用厚度为3mm、宽度为300mm的镀锌钢板止水带。
施工缝处必须凿毛，对包裹在钢筋或止水带上的砂浆应清除干净。
浇捣前用1：2的防水水泥砂浆先套浆、后灌捣砼，地下室外墙水平施工缝留置（如下图）：1：2的水泥砂浆套浆。
楼梯施工缝留置（如下图）：3、柱施工缝均留置在每个楼层面上，浇捣前施工缝处必须凿毛，清理好接头处的杂物，用1：2的水泥砂浆套浆。
二、后浇带的处理：（1）、后浇带：共有两条，一条设置在B1座⑥轴往东2.8m处，平行于⑥轴，长度为16.87m；另一条设置在B2座④轴往东2.3m处，平行于④轴，长度为16.97m。
后浇带宽度为800mm，分别设置在地下室剪力墙、梁、底板和顶板上。
（2）、地下室底板后浇带的做法：（a）、后浇带底板垫层厚度加200厚C15，每边各加出200mn距离。
（b）、后浇带水平、纵向加筋数量、规格和两端钢筋锚固长度按照图纸设计要求。
（c）、后浇带处用遇水膨胀止水条。
（d）、后浇带底板处按照图纸设计作防水处理。
（e）、待后浇带两侧浇完砼42天后，将两侧的砼凿毛，再用比设计的砼强度提高一级的砼抗膨胀剂浇筑，并加强养护。
（3）、地下室侧板后浇带做法：（a）、后浇带水平、纵向加筋数量、规格和两端钢筋锚固长度按照图纸设计要求。
(b)、过42天后浇带浇筑完毕后，外墙用二毡三油防水，并用1:2.5水泥抹20厚，然后用M5水泥砂浆砌半砖厚保护。
（4）、楼层后浇带做法：（a）、后浇带加筋按照图纸设计要求进行施工。
（b）、过42天后浇带两侧凿毛，再用比设计砼高一级的砼抗掺膨胀剂浇筑，并加强养护。
（c）、后浇带梁底模板待后浇带二次浇筑后，达到设计强度要求才可以拆除。
注：交底要点栏内不够填写时，可增加附页。
后浇带堵洞技术交底
4.1.9板底打磨
模板拆除后应检查板底的密实度、平整度，将超过原板底部分的砼通过剔凿、打磨处理。
4.3剪力墙螺栓孔及螺栓杆处理
4.3.1地下室外墙及人防墙穿墙螺栓处理措施
本工程地下室外墙、人防墙体采用的均为止水穿墙螺杆，中间焊止水片，在墙体模板拆除后，按如下措施进行处理：
（1）在螺栓位置则剔凿成以螺杆为圆心直径40mm，深度约10mm的凹槽。
（2）从凹槽根部割除螺栓，并在螺栓端头点涂防锈漆，不得污染混凝土。
三、施工前的准备
3.1劳动力准备
由于本次封堵涉及部位较多，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，进行现场的组织、协调管理工作，并保证施工质量、进度，施工现场按区域分工到责任人。
劳动力安排20人以上，积极整合现场资源，合理安排工序，保证日工作效率，确保早日完工。
3.2技术准备
4.2.5洞口过梁
当洞口上侧需要封堵砌筑时，洞口跨度≤300mm时，采用加气混凝土砌块过梁；洞口尺寸＞300mm≤600mm采用砌体底部加钢筋过梁，洞口＞600是采用现浇砼过梁，过梁上部空间采用页岩烧结砖斜砌，做法同二次结构。
砌体底部加钢筋过梁做法：洞口两侧墙体砌筑完成后，采用50*100木方支撑15厚胶合板作为过梁底模，底模满铺1.5-2cm厚1:2.5水泥砂浆，摆放2 12，摆放方式同拉结筋，钢筋每端深入支座不少于250mm。上部砌筑砌筑材料，砌筑完成后，养护7d拆除底模即可。
4.2二次结构填充墙堵洞
后浇带模板技术交底
工程名称
试验中学
施工单位
山东*****
分项工程名称
模板工程
交底日期
6月20日
交底内容：
后浇带及独立支撑技术交底
规范项目部钢筋混凝土构造后浇带旳施工措施，力争后浇带施工原则化、规范化、程序化科学施工，到达施工以便、保证质量、节省成本旳目旳。做到技术先进、工艺合理、施工规范，满足建筑功能规定，保证构造受力安全和后浇带处无渗漏现象，防止不可预见原因对后浇带施工质量旳影响，杜绝后浇带施工质量通病旳发生，特制定本技术交底。
12、散落在楼板上旳砼废料要及时清理。
签
字
区
审核人：
交底人：
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
2.2后浇带混凝土浇筑前，需提前清理海绵条、木条等杂物，后浇带两侧混凝土凿毛，对于被油污染旳混凝土还需要用碱水清洗洁净；
2.3钢筋若锈蚀，提前用钢丝刷进行除锈。
3、成品保护措施
3.1后浇带两侧混凝土拆模后即进行清理工作，对后浇带内杂物、混凝土渣等所有清理洁净，后浇带两侧混凝土面即行凿毛、清理。
3.2清理后在后浇带两侧覆盖两层废旧安全网防止杂物落入，在后浇带混凝土施工前只需要再简朴进行凿毛清理。
8、砼浇筑前，应对振动器进行试运转，振动ቤተ መጻሕፍቲ ባይዱ操作人员应穿绝缘靴、戴绝缘手套；振动器不能挂在钢筋上，湿手不能接触绝缘开关。
9、施工时应先将上层旳后浇带洞口用夹板等遮盖严实并设置警戒区域，以防坠物伤人。
10、夜间施工时使用聚光灯照射施工点以防对环境导致光污染。
11、砼罐车每次出场应清理下料斗，防止砼遗洒污染交通路面。
1.3竖向独立支撑平面设置原则为：凡与后浇带相交旳梁底均在后浇带两侧各设一根
21.后浇带施工技术交底
交底部位王体结构工序名称混凝土工程交底提要：1、一般规定、2、施工准备、3、工艺流程及操作要点 4、质量标准 5、安全生产、现场文明施工、 6、成品保护 交底内容：3、施工工艺流程及操作要点3.1筏板（防水板）后浇带 3.1.1工艺流程测量放线混凝土坡浇筑底层钢筋绑扎r 止水板下钢板网固定r 止水板固定r 止水板上钢板网固定 "上层钢筋绑扎"后浇带封堵3.1.2操作要点1根据图纸设计位置， 放出后浇带位置线， 在浇筑防水保护层混凝土的同时，在位置线上抹50mm 宽,设计钢筋保护层厚度高的细石W,位置应放在边线以内。
2为防止筏板磔灰浆从下层钢筋网片下渗入后浇带内，应待细石混凝土坡达到强度后开始绑扎板底层钢筋。
3在后浇带边线位置，沿后浇带支立一个上下层钢筋 1/2净距的双层钢板网片，网片钢丝网不低于 80目。
网片横撑、竖撑均采用 ①12钢筋，横撑钢筋间距不大于 200mm ，竖撑钢筋间距为400mm ，每1m 左 右将立筋和筏板钢筋焊接①12斜撑，斜撑夹角45 °，以固定网片。
止水钢板下面的钢筋网片下端留设 50mm 的钢丝网，深入板底，与混凝土梗共同封堵板底部的混凝土浆。
图3.1.2-1JS 浇带钢板网片示意图工程名称青岛市重庆南路99号优四方项目三、四期工程4#楼施工单位 大元建设集团有限公司1、一般规定、2、施工准备、3、工艺流程及操作要点4、质量标准5、安全生产、现场文明施工、6、成品保护交底内容：4后浇带止水板采用①12钢筋焊接固定后，止水板上部钢丝网片固定方法与下部钢丝网片相同。
上层钢筋上方绑扎50 x 100mm方木，阻挡板上层钢丝网片以上碌浆，用15mm厚废旧覆面胶合板封堵后浇带上口，防止垃圾杂物落入后浇带。
5两侧混凝土浇筑完成并终凝后拆除混凝土现，重新用废旧模板封堵。
3.2地下室剪力墙后浇带3.2.1工艺流程制作混凝土预制板T后浇带两侧混凝土凿毛、钢筋整理T后浇带预制板安装及抹灰T外剪力墙防水施工T 外剪力墙防水保护层施工T室外土方回填T剪力墙内侧模板安装T后浇带混凝土浇筑3.2.2操作要点1提前制作混凝土预制板，强度不小丁C25 ,宽600mm，长度为后浇带宽度加600mm , 厚度为80mm ,内配①10@100单层双向三级钢筋，并在板上预留4个M18孔洞，作为固定点。
后浇带封堵施工技术交底
1）立杆支撑地下室底板和结构板上，支模架立杆基础下设置100mm×100mm垫板，确保立杆基础承载力均匀。
2）可调顶托安装应与钢管架立杆上下垂直，调节可调顶托至支撑架要求的支撑高度，但可调顶托的螺杆丝杆伸出高度必须小于200mm。
3）模板支架设置纵横向扫地杆,必须先搭设扫地杆后才能进行二排架的搭设。纵向扫地杆离地约200mm。
2、所有作业人员必须参加施工现场周一安全活动和施工现场统一组织的安全教育活动。
3、作业人员必须严格遵守劳动保护规定，正确佩带和使用个人防护用品。
4、作业人员必须严格执行安全技术交底和班长班前讲话要求。
5、交叉作业时，要有可靠的防护措施，不得伤害他人，也避免被他人伤害。
6、任何作业人员不得擅自拆动施工现场的脚手架、防护设施、安全标志和警告牌，如必须拆动时须经施工负责人允许后方可。
3）模板的支设
地下室底板后浇带清理完成，上返梁模板加固完成后直接浇筑砼，梁板及外墙等部位的后浇带需先装模板才能浇捣。模板的支设同原设计梁（墙）板尺寸，下部支撑必须顶紧，地下室外墙加固采用钢丝拉紧主楞的方式。楼层后浇带的模板从下到上分层进行，中间不能间断。
4）后浇带混凝土浇筑
a、混凝土浇筑前要将后浇带内杂物清理干净，用水冲洗后刷素水泥浆一道。
7、作业人员不得随意抛撒施工垃圾和排放污水等人为造成环境的污染。
8、作业人员在作业过程中应自觉减少和消除噪音。
9、作业人员除支持文明施工，个人行为要适应CI形象管理要求。
10、拆除楼板模板时应拆模板后再拆除支撑，禁止一次性拆完支撑再拆模板。
11、登高作业时，各种配件应放在工具箱或袋中，严禁放在模扳或脚手架上，各种工具应系在操作人员身上或放在工具袋中，不得掉落。
后浇带浇筑技术交底
技术交底记录工程名称施工单位交底部位主体结构工程工序名称后浇带浇筑施工交底内容：一、施工准备1、主要材料后浇带处应采用提高一级的填充用微膨胀砼浇灌。
(当二侧混凝土强度不同时比低一侧的高一级，当混凝土强度≥C40时不再提高）。
全部后浇带填充用混凝土限制膨胀率2.5~2.7x10-4，抗渗等级S8）。
KL-Ⅱ抗裂防水剂参量10%。
其他参数要求：后浇带应选择温度较低的时机浇灌，且混凝土的水灰比控制在≤0.5，坍落控制在≤8cm，以减少混凝土的收缩。
2、作业条件：（1）地下室做好照明工作，配备足够灯具。
（2）收缩型后浇带应在两侧混凝土浇筑二个月后，在湿度较大、温度较低时浇灌。
沉降型后浇带应在主体结构完成，沉降基本稳定，经设计认可后浇灌。
（3）后浇带底部模板支设同原楼板支设方案进行。
3、其他要求：（1）浇筑混凝土前做好隐蔽验收手续。
（2）通知资料员做好资料报验手续、通知试验员做好试验准备工作。
二、施工工艺要点（1）后浇带填筑前必须全面进行清理干净。
如地下室积水，应抽排干净并清除干净该处余泥渣物，用水冲洗干净后，方能进行下一步施工。
（2）后浇带在浇灌前，应将钢筋调直理顺，将接缝处的砼凿毛，清除松石子和杂物，清洗干净，保持湿润，并刷纯水泥浆一道。
（3）混凝土浇筑时要随时检查模板、钢筋、预埋件、预留孔是否有走动移位变形现象，如有变形，及时修复。
（4）施工时严禁向混凝土内任意加水，严格控制水灰比。
混凝土浇筑完毕后，要及时收光，并且进行二次收光。
按原楼板混凝土表面处理交底进行拉毛。
（5）冬期施工时，混凝土浇筑后，应立即用塑料薄膜和保温材料覆盖，进行浇水养护、养护期不应少于14天。
三、安全文明(1) 进入现场必须戴好安全帽，对修补位置较高处，需提前搭设安全操作平台，确保安全施工；(2) 地下室作业和夜间作业，应有足够的照明设备，并防止眩光；(3) 在凿出施工面表面混凝土时，应在施工面下方应做好周边防护，防止凿除的混凝土砸到人；(4) 洞口、临边作好安全防护栏杆；(5) 使用振动器作业人员应穿胶鞋、戴绝缘手套，防止漏电；(6) 注意产生垃圾的清理，做到工完场淸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、工艺流程：
预制钢筋网片：钢筋加工→钢筋安装→吊环预埋→浇筑混凝土→养护→保管→塔吊吊装到施工部位；
混凝土浇筑：模板加工→网片预埋→混凝凝土浇筑→养护→质量检验→保管→塔吊吊装到施工部位。
说明；钢筋加工使用都为废料池中的废旧钢筋，不得使用新钢筋，模板也为废旧的边角料，钢筋吊环绑扎要与钢筋网片绑扎在一起，保证连接强度，防止出现断裂现象，混凝土浇筑成型后，要及时养护不得出现裂纹。
工程称
大同恒大绿洲二期
地下车库
交底部位
后浇带外墙立面封堵
共2页
第2页
交底内容：后浇带外墙立面封堵
(4)雨雪天施工时应注意防滑，穿防滑鞋并有防滑措施；
(5)现场施工时，不准大吵大闹；夜间施工时，有噪音的机械必须停止作业施工；
(6)动用电焊时，必须有专人进行看火；
(7)施工时注意安全用电，六级以上大风及雷雨天气严禁施工作业；
技术、安全交底记录
施工单位：中铁建设集团有限公司2013年10月13日编号：
工程名称
大同恒大绿洲二期
地下车库
交底部位
后浇带外墙立面封堵
共2页
第1页
交底内容：后浇带外墙立面封堵
一、施工准备
1、参加后浇带里面封堵施工的人员必须进行技术交底培训。
2、混凝土施工预制板应该提前15天加工成型，内配HPB3006的钢筋网片横纵向间距为200，且预埋吊环制作弯钩要与钢筋网片连接，再进行混凝土的浇筑。
(8)吊运钢筋时，信号工要在保证堆放处无人员时方可指挥下料；
(9)施工人员的安全意识。现场应有安全人员巡视，发现安全隐患及清除
技术负责人： 交底人： 接交人：
相关做法见附图
四、注意事项
1、加工成品合格后，在立面防水铺贴之前将预制盖板分块吊装在后浇带处，制作块数按地下室层高确定，保证封堵严密，并将吊环切除。
2、后浇带内水平竖向钢筋重新绑扎，并调整好钢筋间距
3、后浇带内垃圾清理干净，不得有遗留垃圾及混凝土碎块，将墙两侧松动的石子提前剔凿出来，以及止水钢板内外两侧松动的混凝土剔凿出来。
五、安全文明施工
(1)施工过程中严禁交叉作业，工人进入现场必须戴好安全帽；
(2)安全护栏没有作好前不准进行施工；
(3)现场施工中不准从高处扔东西，高空作业（超过2m）必须系好安全带，没有安全防护栏严禁进行高空钢筋绑扎；
技术负责人： 交底人： 接交人：
技术、安全交底记录
施工单位：中铁建设集团有限公司2013年10月13日编号：
3、材料；废料钢筋HPB300 6 ;钢筋HRB400 14 ;模板方木C15混凝土预制50*1000*1000模板钢筋绑扎，钉子。
4、机具；钢筋切断机钢筋弯折机绑丝模板方木切割机
二、质量要求
钢筋连接质量要求；吊环制作两端做135度弯钩，平直段长度满足10D,并与钢筋网片绑扎，确保绑扎结实牢靠。钢筋网片HPB300 6钢筋两端制作同向180度弯钩，且平直段满足5D长度。
