全自动反冲洗过滤器简介

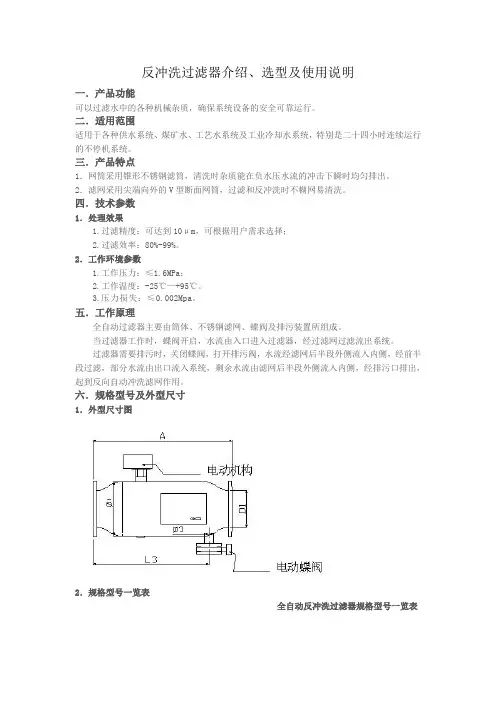

反冲洗过滤器介绍、选型及使用说明
反冲洗过滤器介绍、选型及使用说明一．产品功能可以过滤水中的各种机械杂质，确保系统设备的安全可靠运行。
二．适用范围适用于各种供水系统、煤矿水、工艺水系统及工业冷却水系统，特别是二十四小时连续运行的不停机系统。
三．产品特点1．网筒采用锥形不锈钢滤筒，清洗时杂质能在负水压水流的冲击下瞬时均匀排出。
2．滤网采用尖端向外的V型断面网筒，过滤和反冲洗时不糊网易清洗。
四．技术参数1．处理效果1.过滤精度：可达到10μm，可根据用户需求选择；2.过滤效率：80%-99%。
2．工作环境参数1.工作压力：≤1.6MPa；2.工作温度：-25℃—+95℃。
3.压力损失：≤0.002Mpa。
五．工作原理全自动过滤器主要由筒体、不锈钢滤网、蝶阀及排污装置所组成。
当过滤器工作时，蝶阀开启，水流由入口进入过滤器，经过滤网过滤流出系统。
过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。
六．规格型号及外型尺寸1．外型尺寸图2．规格型号一览表全自动反冲洗过滤器规格型号一览表七．选用说明1．设备选型设备选型前，必须明确过滤精度、工作压力、进出水口方向、排污方式等参数。
2．设备安装a.安装时须注意壳体上的箭头方向（水平或向下与介质流动方向一致）；b.最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行；c.过滤器与水质处理设备配套使用时，应安装在水质处理设备进水口之前；d.该设备部的安装在负压区。
八．工作原理示意图A进水阀B出水阀X旁通阀∆设备E排污阀九、使用说明1. 系统运行前应检查管路安装是否正确。
2. 对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。
3. 检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀。
4. 电控箱操作说明1)按动船型开关，电源指示灯亮，过滤器进行正常运行状态（每次接通电源，机器先排污后复位，进入运行状态）。

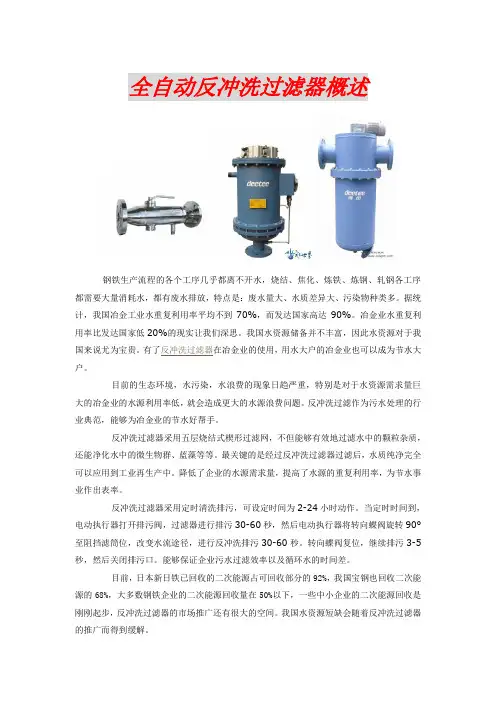

全自动反冲洗过滤器概述
全自动反冲洗过滤器概述钢铁生产流程的各个工序几乎都离不开水，烧结、焦化、炼铁、炼钢、轧钢各工序都需要大量消耗水，都有废水排放，特点是：废水量大、水质差异大、污染物种类多。
据统计，我国冶金工业水重复利用率平均不到70%，而发达国家高达90%。
冶金业水重复利用率比发达国家低20%的现实让我们深思。
我国水资源储备并不丰富，因此水资源对于我国来说尤为宝贵。
有了反冲洗过滤器在冶金业的使用，用水大户的冶金业也可以成为节水大户。
目前的生态环境，水污染，水浪费的现象日趋严重，特别是对于水资源需求量巨大的冶金业的水源利用率低，就会造成更大的水源浪费问题。
反冲洗过滤作为污水处理的行业典范，能够为冶金业的节水好帮手。
反冲洗过滤器采用五层烧结式楔形过滤网，不但能够有效地过滤水中的颗粒杂质，还能净化水中的微生物群、蓝藻等等。
最关键的是经过反冲洗过滤器过滤后，水质纯净完全可以应用到工业再生产中。
降低了企业的水源需求量，提高了水源的重复利用率，为节水事业作出表率。
反冲洗过滤器采用定时清洗排污，可设定时间为2-24小时动作。
当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。
转向蝶阀复位，继续排污3-5秒，然后关闭排污口。
能够保证企业污水过滤效率以及循环水的时间差。
目前，日本新日铁已回收的二次能源占可回收部分的92%，我国宝钢也回收二次能源的68%，大多数钢铁企业的二次能源回收量在50%以下，一些中小企业的二次能源回收是刚刚起步，反冲洗过滤器的市场推广还有很大的空间。
我国水资源短缺会随着反冲洗过滤器的推广而得到缓解。
全自动反冲洗过滤器概述全自动反冲洗过滤器是一个能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，它具有自动反冲洗快速排除杂质功能，一般安装在换热器或执行机构的前面，不定期冲洗排除杂质。
产品特点1.既能保持高的流量，又具有低的压力降2.不需要任何支撑结构，节省空间。
自动反冲洗过滤器技术参数
全自动反冲洗过滤器一、概述我司生产的CNAF系列自动反冲洗过滤器，是一种自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。
该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。
二、选型说明：（1）介质工作压力：分为1.0 MPa，1.6 MPa，2.5 MPa,4.0 MPa（2）工作温度：≤100℃（3）过滤精度：0.8-5mm(特殊要求需另行设计)三、工作原理：反冲洗过滤器主要由优质碳钢筒体、滤筒、排污阀、水流导向阀、换向执行器、压差控制器、压力表等组成。
当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。
当过滤器进出水压差达到0.06-0.08MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。
关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用图1 正常过滤状态（水流导向阀开启）图2 反洗排污状态（水流导向阀关闭）四、外形尺寸参数:型号 进出水口径D L D1 排污孔径D2 CNAF-FC02-1.050 400 108 25CNAF-FC2.5-1.0 65 500 133 40CNAF-FC03-1.0 80 550 159 40CNAF-FC04-1.0100 600 159 50CNAF-FC05-1.0 125 640 219 50CNAF-FC06-1.0 150 700 273 65CNAF-FC08-1.0200 750 325 65CNAF-FC10-1.0 250 810 400 80CNAF-FC12-1.0 300 1100 460 80CNAF-FC14-1.0350 1200 530 80CNAF-FC16-1.0 400 1300 590 100CNAF-FC18-1.0 450 1500 690 100CNAF-FC20-1.0 500 1600 750 100CNAF-FC24-1.0 600 1700 880 100CNAF-FC28-1.0700 1900 1050 150CNAF-FC32-1.0800 2200 1200 150CNAF-FC36-1.0900 2400 1400 150CNAF-FC40-1.01000 2600 1600 150五、安装与使用:1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；3、排污管就近接入排水沟，且应保持排污顺畅；4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；5、控制器的设定方法：（1）出水压力值设定方法：系统运行后，观察进水压力值，将出水口电接点压力表下限值设定为低于进水压力值0.03-0.06MPa 之间，上限值设定为等于进水压力值或略低于进水压力值0.02MPa左右即可。
反冲洗过滤器原理
一、反冲洗过滤器自动反冲污排污原理：１、工作过滤正常工作时，水流转向阀为开启状态。
需处理的水通过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
２、冲洗排污正常冲洗时，水流转向阀为开启状态。
当滤网截留水中的细小粒颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即出于水流的作用将粘在过滤器收集段的部分的杂质冲洗直到排出水清澈为止。
再关闭排污口上的阀门进入正常工作状态。
３、反冲洗排污反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。
由于转向阀关闭，水经过反冲阀后流速增大，反洗效果好。
二、反冲洗过滤器技术参数壳体材质碳钢不锈钢滤框滤网材质不锈钢密封件材质耐油石棉、丁晴橡胶、聚四氟乙烯工作温度(℃)-30～380-80～450公称压力(MPa)0.6～5.0(150Lb～600Lb)过滤精度(目/in)10-300三、反冲洗过滤器性能与特点１、自动冲洗排污过滤器运行管理方便，过滤速度高，冲洗简单可靠，反冲洗能力强、不需动力、节能。
２、冲洗排污可在全流量下正常工作，既保持系统高的流量，又具有很低的压力降(小于0.05-0.1m水柱)避免了由于流速低面造成的表面污渍。
３、节能投资运行费用。
在安装过程中不需高旁通管理，减少了旁路三个阀门的投资及安装费用，直接安装在管网上，不需任何支撑结构，节省空间。
不需拆卸排污，降低了劳动强度，避免了调试和维修过程中的拆卸和排污、省工、省力、省时。
四、反冲洗过滤器安装、使用、维护１、直接安装在产品管道上，不需任何支撑结构，一般靠近被保护的设备前。
２、冲洗可分两阶段进行。
一是清洗排污阶段，打开排污阀约30秒的时间，根据管内杂质情况定，让杂质从排污口排出；二是反冲洗阶段，排污阀仍打开，开启水流转向阀约30秒，将粘附在过滤网上的留物反冲洗排出。
全自动反冲洗过滤器说明手册新
全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。
全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。
克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。
实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。
二、应用条件1、系统水质酸碱性PH>6.5总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。
2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。
3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。
4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。
5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。
6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。
反冲洗过滤器原理
反冲洗过滤器原理
反冲洗过滤器是一种常用的水处理设备，它通过反向流动的水来清洗和清除积聚在过滤介质中的污染物。
其原理如下：
1. 过滤：当水通过反冲洗过滤器时，污染物被截留在过滤介质中，而清洁的水则通过过滤介质进入系统。
2. 污染物积聚：随着时间的推移，污染物在过滤介质中积聚。
这些污染物可以是悬浮颗粒、沉淀物、油脂等。
3. 反冲洗：当过滤介质中的污染物积聚到一定程度时，需要进行反冲洗操作来清除它们。
反冲洗是通过逆向流动的水来实现的。
4. 逆向流动：当反冲洗操作开始时，反冲洗水以相反的方向通过过滤介质。
逆向流动的水将污染物从过滤介质中冲刷出来。
5. 清洗污染物：逆向流动的水通过冲刷作用将污染物带离过滤介质，然后通过排放管道排出系统。
6. 恢复过滤：经过反冲洗操作后，过滤介质恢复到初始的清洁状态，可以继续进行过滤操作。
反冲洗过滤器在工业和家用水处理中广泛应用，可以有效去除水中的杂质和污染物，保证水质的清洁和安全。
反冲洗过滤器工作原理简介
反冲洗过滤器工作原理简介
如何使工业污水达到国家规定的废水排放标准，或使污水在处理后达到可以回用的标准，实现再利用以降低成本，成了众多企业的难题。
因此，污水处理中常用的设备就是自动反冲洗过滤器，可以利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以改善水质和保护其他设备正常工作的设备。
工作原理
水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。
在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸
污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。
同时，电力马达带动吸污管沿轴向做螺旋运动。
吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
整个冲洗过程只需数十秒钟。
排污阀在清洗结束时关闭。
过滤器开始准备下一个冲洗周期。
全自动自清洗过滤机使用说明
颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入自清洗过滤器机体，由于智能化（P1C、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动全排污。
一、简介自清洗过滤器是在水处理行业应用比较广泛的设备，其简单的设计以及良好的性能使污水达到最佳的过滤效果。
主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、3161不锈钢刷、框架组件、传动轴、进出口连接法兰等。
自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。
覆盖了由IoUn1到3000U1n 的各种过滤精度的需求。
自清洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。
反冲洗期间不断流，清洗过滤周期可以调节，自清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000微米;工作压力可达1OT.6Mpa;单台流量：4-4160m∕h°可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。
等，同时降低水的浊度，减少污垢，同时保障后面设备正常工作及使用寿命的精密设备，它具有可自动排污的特点。
二、工作原理水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。
在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。
当这个压差达到预设值时，将开始自动清洗过程:排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、产品功能：
全自动反冲洗过滤器专业去除水中的各种粘性物质、胶粒、泥沙及其他机械杂质，保护系统设备的安全。
天宇净化生产的全自动反冲洗过滤器精度范围大，适用范围广，采用不锈钢材质，清洗方便。
二、适用范围：
1. 采暖系统中供暖，供热的热水循环系统。
2. 中央空调、冷水机组、制冷机的冷却和冷冻循环水系统。
3. 工业及民用冷却水，工艺冷却循环水系统。
4. 利用地热水进行洗浴，采暖的循环系统等。
三、产品特点：
1. 网筒采用锥形不锈钢滤筒，清洗时杂质能在负水压水流的冲击下瞬时均匀排出。
2. 滤网采用尖端向外的V型断面网筒，过滤和反冲洗时不糊网易清洗。
四、技术参数：
1. 全自动反冲洗过滤器处理效果
�过滤精度：可根据用户需要选择
�压力损失：≤ 0.015MPa
2. 全自动反冲洗过滤器进水水质
�工作压力：≤ 1.6Mpa
�工作温度： 1 ℃ ~50 ℃
�工作环境温度： 1 ℃ ~50 ℃
�相对湿度：＜ 95%
五、工作原理
全自动反冲洗过滤器主要由筒体、不锈钢滤网、电动蝶阀及排污装置所组成。
当水处理器工作时，蝶阀开启，水流由入口进入过滤器，经过滤网过滤流出系统。
水处理器需要排污时，关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。
