材料科学基础4.3二元匀晶相图
合集下载
材料科学基础---二元相图
微分整理，得： 微分整理，
dG = −SdT +VdP + ∑µidni
µi =
∂G ∂ni T,P,r
（代表体系内物质传输的驱动力； 代表体系内物质传输的驱动力； 等温、 等温、等压及其它组元数量不变 的情况下，每增加单位摩尔i 的情况下，每增加单位摩尔 组 体系自由能的变化） 元，体系自由能的变化）
组织结构 相图 加工处理 特性 性能
相图热力学的基本要点
— 相平衡条件
设有一多元系，含组元 为 摩尔，组元2为 摩尔, 设有一多元系，含组元1为n1 摩尔，组元 为n2 摩尔 ……，则体系 ， 吉布斯自由能 ：
G = G(T, P, n1, n2,...)
（温度T、压力 、各组元物质量 i 的函数） 温度 、压力P、各组元物质量n 的函数）
相图提供的信息
某一成分的合金， 一定温度下 所处的状态、 某一成分的合金，在一定温度下，所处的状态、相组成 状态 合金在冷却过程中 发生了哪些反应或转变， 合金在冷却过程中，发生了哪些反应或转变，以及其开始与终了温度 冷却过程 一定成分的合金，在室温下具有什么样的平衡组织， 一定成分的合金，在室温下具有什么样的平衡组织，可以根据组织与 平衡组织 性能的关系，预测材料的性能 性能的关系，预测材料的性能 相图与材料的加工工艺性能 如流动性） 相图与材料的加工工艺性能（如流动性）存在一定的对应关系 新材料研发、材料加工过程中 过程中， 在新材料研发、材料加工过程中，都起着十分重要的作用
相图热力学的基本要点
— 吉布斯相律 Gibbs phase rule
相律：在平衡条件下，一个系统的组元数、相数、 相律：在平衡条件下，一个系统的组元数、相数、自由度数之
间的关系规律，相律的数学表达式： 间的关系规律，相律的数学表达式：
材料科学基础-8-二元相图(2)
第二节 二元相图
（一）匀晶相图
2、固溶体的平衡凝固
（3）固溶体的结晶规律
c.固溶体的凝固过程与纯金
属一样，也包括形核与长大
两个阶段
e. 平衡凝固得到的固溶体显
微组织和纯金属相同，除了
晶界外，晶粒之间和晶粒内
部的成分却是相同的。
d.合金结晶形核时需要能量
起伏和成分起伏
a. 固溶体的结晶与纯金属不同，它不在
（2）压力加工性：压力加工合金通常是相图上单相固溶体
成分范围内的单相合金或含有少量第二相的合金。
——单相固溶体合金切削加工性能
不够好，而具有两相组织的合金切
削加工性一般比较好。
（4）热处理性：
相图上无固态相变或固溶度变化的
合金不能进行热处理。
孔等缺陷。
——我国20世纪60年代开始研制Pt-Ag合金，但至今无法批量
稳定发展
——国内外通过添加Pd（钯）制成Pt-Pd-Ag三元合金，虽综合
性能不如Pt-Ag合金，但加工性能得以改善。
第二节 二元相图
（三）包晶相图
2、包晶合金的凝固及其平衡组织
（1）ω (Ag)为42.4％的Pt-Ag合金（合金I）
′
% =
× %
第二节 二元相图
1186℃
A
LP+αC ↔ βD
（三）包晶相图
f=2-3+1=0
包晶点
• 1、包晶相图
• 包晶转变：由一个固相与
液相作用生成另一个固相
的过程。
• 包晶相图：两组元在液态
无限互溶，固态下有限互
溶，并发生包晶反应的二
元系相图。
第二节 二元相图
2、包晶合金的凝固及其平衡组织
二元共晶相图ppt课件
• 如Al-Si系共晶的
• 两相参差不齐，
• Si相成长时各向
• 异性，产生分枝。
；.
29
• 4.3.3.3 平滑-平滑界面(非金属-非金属型)共 晶：这类共晶体中的两相都是平滑界面。 因为这类材料目前应用较少，研究也就很 少。有人认为其显微组织很不规则。
；.
30
• 4.3.4 共晶系合金的非平衡凝固和组织
21

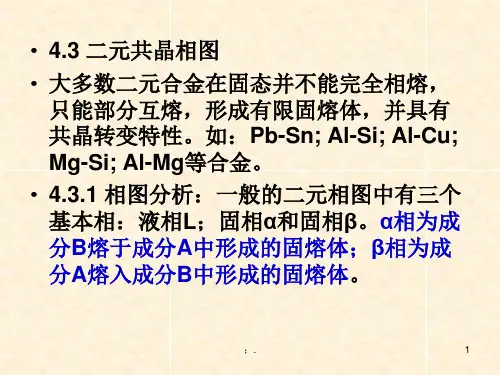

• 4.3.3 共晶组织及形成机理
• 共晶组织的基本特征是两相交替排列。呈 片状，针状，螺旋状和球状等。把共晶体 的形貌和两相的融化熵结合分析，可将共 晶组织分为三类：粗糙-粗糙界面(金属-金 属型)共晶；粗糙-平滑界面(金属-非金属型) 共晶；平滑-平滑界面(非金属-非金属型)共 晶。
；.
22
；.
1
• 我们以Pb-Sn相图为例讨论二元相图。
；.
2
• 图中有三个单相区：L；α；β。三个两相区： L+α；L+β；α+β。一个三相区(线段MEN)： L+α+β。
• 共晶转变指具有E点成分的液相，当冷却至 温度tE时，将同时结晶出两个成分不同的固 相：M点成分的α相和N点成分的β相。其共 晶反应式为：
；.
11
• 共晶转变完成后继续冷却时，共晶体中的α
与β相都要发生脱熔转变，分别析出 αⅡ。
βⅡ和
• 由于共晶体中的次生相常依附于共晶体中
的同类相析出，所以在显微镜下难以识别。
Pb-Sn二元共晶合金在室温下
• 的组织见图4-18，黑
• 色部分为α相，白色
• 部分为β相，两相呈
• 片状交替分布。
；.
12
• 因此同时对α和β饱 • 和，发生共转变， • 形成伪共晶。因为 • 过冷度有限，所以 • 伪共晶区域不大。
• 两相参差不齐，
• Si相成长时各向
• 异性，产生分枝。
；.
29
• 4.3.3.3 平滑-平滑界面(非金属-非金属型)共 晶：这类共晶体中的两相都是平滑界面。 因为这类材料目前应用较少，研究也就很 少。有人认为其显微组织很不规则。
；.
30
• 4.3.4 共晶系合金的非平衡凝固和组织
21
• 4.3.3 共晶组织及形成机理
• 共晶组织的基本特征是两相交替排列。呈 片状，针状，螺旋状和球状等。把共晶体 的形貌和两相的融化熵结合分析，可将共 晶组织分为三类：粗糙-粗糙界面(金属-金 属型)共晶；粗糙-平滑界面(金属-非金属型) 共晶；平滑-平滑界面(非金属-非金属型)共 晶。
；.
22
；.
1
• 我们以Pb-Sn相图为例讨论二元相图。
；.
2
• 图中有三个单相区：L；α；β。三个两相区： L+α；L+β；α+β。一个三相区(线段MEN)： L+α+β。
• 共晶转变指具有E点成分的液相，当冷却至 温度tE时，将同时结晶出两个成分不同的固 相：M点成分的α相和N点成分的β相。其共 晶反应式为：
；.
11
• 共晶转变完成后继续冷却时，共晶体中的α
与β相都要发生脱熔转变，分别析出 αⅡ。
βⅡ和
• 由于共晶体中的次生相常依附于共晶体中
的同类相析出，所以在显微镜下难以识别。
Pb-Sn二元共晶合金在室温下
• 的组织见图4-18，黑
• 色部分为α相，白色
• 部分为β相，两相呈
• 片状交替分布。
；.
12
• 因此同时对α和β饱 • 和，发生共转变， • 形成伪共晶。因为 • 过冷度有限，所以 • 伪共晶区域不大。
共晶相图(东南大学材料科学基础)
➢以合金平均成分点为支点 F
Pb
➢以两相成分点为端点
L
L＋
L＋ TS
E
N
＋
G Sn
W FC W CG
W FC W CG
%
对面力臂长 杠杆总长
100%
CG FG
100%
%
对面力臂长 杠杆总长
100%
FC FG
100%
T（℃） TA 10%Sn
1 2
3M
%
100 10 100 2
100%
液相线：
线： TA——E——TS
固相线：
TA—M—E—N—TS
固溶度曲线：
MF、NG
T（℃）
TA
L
L＋
M
183℃
L＋ TS
E
N
＋
F
G
Pb
Sn
共晶点：
E
点：
最大溶解度点：
M、N
2． 相变反应
匀晶反应：
Lᅳ→ Lᅳ→
共晶反应：
L ᅳ →（＋）共
脱溶转变：
ᅳ → II ᅳ → II
T（℃）
TA
L
T（℃） TA
M
L
61.9%Sn
L＋
L＋ TS
E
N
＋
以合金平均成分点为支点
F
G
以两相成分点为端点
Pb
Sn
W MC W CN
%
EN MN
100%
%
ME
100%
MN
97.5 61.9 100% 45.4% 97.5 19
61.9 19 100% 54.6% 97.5 19
3． 亚共晶合金
材料科学基础——二元系相图
3. 间隙相与间隙化合物
由原子半径比较大的过渡族金属(M)与原子半径 比较小的非金属(X=H,B,C,N,O)组成，非金属 占间隙位置。
RX/RM=0.23, 占四面体间隙CN=4
RX/RM=0.41～0.59,占据八面体间隙CN=6
RX/RM>0.59,如硼化物与硅化物(Cr,Mn,Fe,Al的 碳化物),则会形成复杂的结构
1. 正常价化合物
结合一般是离子键，具有稳定的电子层结构。 NaCl型结构，fcc: HfC, HfN, VC, TiC, ZrC, PbS, PbSe。e2B, Be2C, Mg2Si, Mg2Si。 闪锌矿ZnS结构，立方: AlSb, CdS, β-SiC。
0
20
40
60
80
100 wt% Ni
47
Effect of Temperature & Composition (Co)
• Changing T can change # of phases: path A to B. • Changing Co can change # of phases: path B to D.
T(°C) 1600 1500 1400 L (liquid) B D
Cu-Ni system
1300 1200 1100 1000 Cu 0 20 A 40 a (FCC solid solution)
60
80
100
wt% Ni
48
合金相结构总结
置换固溶体 固溶体 间隙固溶体
合金相
中间相/ 金属间 化合物
是有限固溶体。晶体结构相同并同时满足电负
材料科学基础4 二元相图PPT课件
由于结晶成树枝状晶---枝晶偏析。 液、固相线距离越大，则偏析越 严重。 冷速越快，偏析越严重。

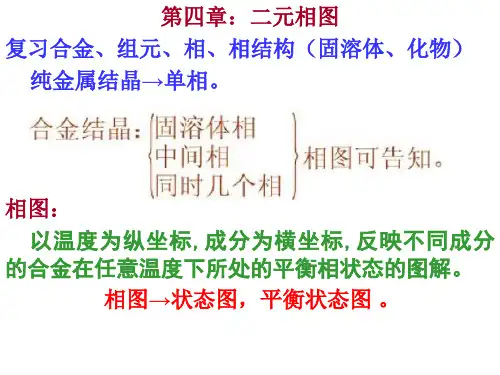

第四章：二元相图
4．2．1匀晶相图 3．固溶体合金的非平衡结晶及组织。 （1）晶内偏析： ②枝晶偏析对性能影响
力学性能降低,尤其是塑性、韧性↓↓ 耐蚀性 ↓ 压力加工性↓ ③消除枝晶偏析方法。
高温扩散退火（均匀化退火）：
将铸件加热至固相线下100--200℃长期保温， 使溶质、溶剂原子相互扩散。
第四章：二元相图 3．固溶体合金的非平衡结晶及组织。 （2）区域偏析
实际铸件表面与心部化学成分不均匀现象→宏 观偏析。 以K 0 <1为例 (图示) 先结晶溶质含量低（表面），后结晶溶质含量 高（心部）。
Ko ＜1
第四章：二元相图 3．固溶体合金的非平衡结晶及组织。 （3）区域提纯
第四章：二元相图 复习合金、组元、相、相结构（固溶体、化物）
纯金属结晶→单相。
相图： 以温度为纵坐标,成分为横坐标,反映不同成分
的合金在任意温度下所处的平衡相状态的图解。 相图→状态图，平衡状态图 。
第四章：二元相图 平衡：
合金从液态（高温）到室温是在极其缓慢的条 件下完成的。 相图用途：
①帮助认识相的变化规律 ②计算任意合金在不同温度下相和组织含量。 ③ 帮助制定热加工工艺：
第四章：二元相图 4．1．3相律及杠杆定律 2.杠杆定律： 问题提出：
①当二元合金（成分已知）由两相组成时两相的 相对重量是多少？
例：45钢（含C=0.45%）,铁素体（F）和Fe3C 两相各占多少？
②当二元合金两相相对重量已知时，合金成分是 多少？
例：金相观察：F:95%; Fe3C：5%；求钢的含 碳量？
液相平衡成分为L2点，α相平衡成分为α2 点。
第四章：二元相图
4．2．1匀晶相图 3．固溶体合金的非平衡结晶及组织。 （1）晶内偏析： ②枝晶偏析对性能影响
力学性能降低,尤其是塑性、韧性↓↓ 耐蚀性 ↓ 压力加工性↓ ③消除枝晶偏析方法。
高温扩散退火（均匀化退火）：
将铸件加热至固相线下100--200℃长期保温， 使溶质、溶剂原子相互扩散。
第四章：二元相图 3．固溶体合金的非平衡结晶及组织。 （2）区域偏析
实际铸件表面与心部化学成分不均匀现象→宏 观偏析。 以K 0 <1为例 (图示) 先结晶溶质含量低（表面），后结晶溶质含量 高（心部）。
Ko ＜1
第四章：二元相图 3．固溶体合金的非平衡结晶及组织。 （3）区域提纯
第四章：二元相图 复习合金、组元、相、相结构（固溶体、化物）
纯金属结晶→单相。
相图： 以温度为纵坐标,成分为横坐标,反映不同成分
的合金在任意温度下所处的平衡相状态的图解。 相图→状态图，平衡状态图 。
第四章：二元相图 平衡：
合金从液态（高温）到室温是在极其缓慢的条 件下完成的。 相图用途：
①帮助认识相的变化规律 ②计算任意合金在不同温度下相和组织含量。 ③ 帮助制定热加工工艺：
第四章：二元相图 4．1．3相律及杠杆定律 2.杠杆定律： 问题提出：
①当二元合金（成分已知）由两相组成时两相的 相对重量是多少？
例：45钢（含C=0.45%）,铁素体（F）和Fe3C 两相各占多少？
②当二元合金两相相对重量已知时，合金成分是 多少？
例：金相观察：F:95%; Fe3C：5%；求钢的含 碳量？
液相平衡成分为L2点，α相平衡成分为α2 点。
二元匀晶相图
QL xS x Q xS xL 或 QS xL x Q xS xL
合金的平均成分点看作杠杆的支点o； T1温度水平线与液、固相线的交点a、 b为杠杆的两个端点；液、固两相的 质(重)量为作用在端点上的力。
为了计算简便，一般取合金总量Q =1。
因上述结果与物理学中的杠杆定律的表达式相似，所以这里
也称202为1/6/杠30 杆定律。
5
三、典型合金冷却过程分析
各种成分的Cu-Ni合金都属于匀晶合金。下面以Cu-53%Ni合 金为例，分别对合金结晶过程中液、固二相的成分变化规律， 二相相对量的计算和微观组织的形成进行分析讨论。
1、液-固两相成分的变化
合金从液态开始缓慢冷却，当温度 降低到液相线(1点)时，结晶开始。此 时结晶出来的极少量固相成分为S1， 液相的成分基本未变。随着温度降低， 固相逐渐增多，液相不断减少。
设合金的平均成分为x，合
金的总量为Q，在温度T1时液、 固两相平衡，液相的成分为xL、 质量为QL，固相的成分为xS、 质量为QS。则有：
QQLQS QxQLxLQSxS
2021/6/30
4
上式可变换为：
QL xS x QS x xL
还可以变换为：
或 Q L x x L Q S x S x
二元匀晶相图
二元匀晶(Isomorphous)相图是二元合金相图中图形最简单的 相图。
具有匀晶相图的二元合金系统有Cu-Ni, Fe-Cr, Ag-Au, Nb-Ti, Cr-Mo, W-Mo等。
右图所示Cu-Ni相图是最常 见的二元匀晶相图，以此相图 为例进行讨论，其它匀晶相图 与此类似。
2021/6/30
下面的一条曲线是固相线(Solid line)，固相线以下的区域为固 相区(Solid-phase field)，温度低于固相线时合金为固相(α)。
材料科学基础 -二元合金相图
3、非平衡结晶过程
非平衡结晶：冷速较快的结晶过程。结晶时原子来不及充分扩散，接近实际结晶情况。
液固界面上成分仍按各自相变线变化。 枝晶偏析与扩散退火（均匀化处理）。 不能用杠杆定律计算两相相对量。
二、共晶相图
1、相图分析
共晶相图是指两组元有共晶反应的相图，相当于两个匀晶相图的组合。 也是最基本的相图形式之一。如Pb-Sn, Al-Si, Al-Cu, Mg-Si, Fe-C, Mg-Al系等。
共晶转变
共晶相图中的核心转变，定义式：LE T→E aM＋bN 反应生成的相组成物：a＋b 反应生成的组织组成物：（a＋b)共晶，称共晶体或共晶组织 共晶反应时的相律：f＝C－P＋1＝2－3＋1＝0，即恒温结晶
2、平衡结晶过程
（1）端部固溶体
B%≤M的合金。 与匀晶相图平衡凝固分析过程相似，仅当B%＞F时有次生相析出过程。
B%＝ME成分之间的合金。
组织：
a
＋（
0
a＋b）共晶＋bII
(其中bII
仅指由a0中析出的部分)
组织组成物相对量计算：
W(a
b
＝
)共
Mx2 ME
100%
Wb II
FM FG
x2E 100% ME
Wa0
x2 E ME
100%
Wb
II
（4）过共晶合金
B%＝EN成分之间的合金。 组织：b 0＋（a＋b）共晶＋ aII (其中aII 仅指由b0中析出的部分)
相区
单相区：L, a, b 两相区： L+a, L+ b，a+b
相变线
TAE及TBE：初生（初晶）a及b析出线 即L→a, L→b
TAM及TBN：初生a及b结晶终了线 MF及NG： a及b溶解度变化线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.4 匀晶相图
4.两平衡相的相对量
在T2温度下，合金x （成分O）由液相（成分L2） 和固相（成分α2）组成，令合金重W0，液相 重Wl ，固相重Wα,有：
W0＝ Wl + Wα 溶质含量为：
W0 × O ＝ Wl × L2 + Wα × α2 （Wl + Wα）× O ＝ Wl × L2 + Wα × α2 Wl （ O－ L2）＝ Wα （ α2 － O ）
Wl / Wα ＝ （ α2 － O ）/ （ O－ L2） 两平衡相的相对量与其在相图上平衡成分
线段长度成反比。
Wl / （W0 － Wl ）＝ （α2 － O ）/ （ O－ L2） 所以：
Wl / W0＝ （ α2 － O ）/ （α2 － L2） Wα / W0＝ 1－ Wl / W0
＝ （ O － L2）/ （α2 － L2） 上式就是二元系中的杠杆定律，杠杆的支 点是合金成分点，杠杆的两端点是两平衡相的 平衡成分点。
4.4.3 固溶体的非平衡凝固
• 偏析－合金内部成分不均匀； • 晶内偏析－晶粒内部成分不均匀； • 枝晶偏析－树枝晶内的偏析； • 枝晶偏析对铸件影响很大，可在低于固相线
温度下进行均匀化退火或进行热轧、锻造降 低枝晶偏析；
• 不平衡凝固偏离固相线、液相线，但液、固 相界面仍然符合相图的平衡关系。
4.两平衡相的相对量
在T2温度下，合金x （成分O）由液相（成分L2） 和固相（成分α2）组成，令合金重W0，液相 重Wl ，固相重Wα,有：
W0＝ Wl + Wα 溶质含量为：
W0 × O ＝ Wl × L2 + Wα × α2 （Wl + Wα）× O ＝ Wl × L2 + Wα × α2 Wl （ O－ L2）＝ Wα （ α2 － O ）
Wl / Wα ＝ （ α2 － O ）/ （ O－ L2） 两平衡相的相对量与其在相图上平衡成分
线段长度成反比。
Wl / （W0 － Wl ）＝ （α2 － O ）/ （ O－ L2） 所以：
Wl / W0＝ （ α2 － O ）/ （α2 － L2） Wα / W0＝ 1－ Wl / W0
＝ （ O － L2）/ （α2 － L2） 上式就是二元系中的杠杆定律，杠杆的支 点是合金成分点，杠杆的两端点是两平衡相的 平衡成分点。
4.4.3 固溶体的非平衡凝固
• 偏析－合金内部成分不均匀； • 晶内偏析－晶粒内部成分不均匀； • 枝晶偏析－树枝晶内的偏析； • 枝晶偏析对铸件影响很大，可在低于固相线
温度下进行均匀化退火或进行热轧、锻造降 低枝晶偏析；
• 不平衡凝固偏离固相线、液相线，但液、固 相界面仍然符合相图的平衡关系。
