林业地形图使用基础
林业地形图绘画心得
林业地形图绘画心得在学校为期1周的绘图中，我学到了很多实际的知识，也悟到了许多令我受益匪浅的道理。
经过本次绘图我主要总结了一下几点：一、实践的重要性经过上学期的理论学习，我对林业地形绘图有了一定的了解，通过这次的实训，我对自己的专业有了更为详尽而深刻的认识，也是对这一年大学所学到知识的巩固也运用。
从这次实训中，我体会到的理论知识和具体的实训工作想结合的，才能更好地为公司乃至社会服务。
二、扎实的理论基础是提高操作水平的坚实基础有时课堂上学习理论知识时，感觉到枯燥无味，但当真正开始绘画后，我才发现专业的理论知识是多么的重要。
如我学的技巧等等，这些知识是必须知道的，因为在日常工作中要处处用到。
但我要想提高我的工作效率、工作质量这些理论知识是知道远远不够的，而要是精通！三、谦虚好问，有错就改这一段时间所我学到的经验和知识大多来自老师和同学们的教导，这是我一生中的一笔宝贵财富，这次绘图实践也让我深刻的了解到，在工作中和伙伴沟通交流是很重要的，做事首先要做人，要明白做人的道理。
如何与同学同事紧密配合是现代社会办事的一项基本问题。
刚刚接触实际工作，生疏和错误是在所难免的，但出现问题并不可怕，可怕的是不能正视问题，和改正错误。
所以，在工作中，一旦出现错误，一定要敢于面对，及时改正，这样才能使自己不断进步。
对于自己这样一个将要步入社会的人来说，需要学习的东西还很多。
四、使自己思想成熟在绘画中，我不禁学到了很多书本中学不到的知识，也让我跟人更加的成熟和坚强。
在绘画中，当我遇到问题时，不找借口，多向同学老师询问、学习。
每天的工作重复而繁琐，有些时候甚至感到乏味，但我认识到，这是自己的本职工作，需要我们认真对待，否则，没有一颗不畏困难的坚强的心，即使再简单，基本的工作也是做不好的。
只有在自己的工作岗位上踏实工作，不断学习，积极进取，坚持不懈的超越自己，才不会平庸。
林业地形图使用基础
林业地形图使用基础地形图是表示地形、地物的平面图件，是用测量仪器把实际测量出来，并用特定的方法按一定比例缩绘而成的。
它是地面上地形和地物位置实际情况的反映。
地形图上表示地形的方法很多，最常用的是以等高线表示地形起伏，并用特定的符号表示地物，一般的地形图都是由等高线和地物符号所组成。
因为借助地形图可对一个地区的地形、地物、自然地理等情况有初步的了解，甚至能初步分析判断某些地质情况，地形图还可以帮助我们初步选择路线，制定计划。
一、地形图的内容和表示方法(一)比例尺是实际的地形情况在图上缩小的程度。
因为地面上地形与地物是不可能按实际大小在图上绘出，而必须按一定比例缩小，因此地形图上的比例尺也就是地面上的实际距离缩小到图上距离之比数，一般有数字比例尺，直线比例尺和自然比例尺，往往标注在地形图图名下面或图框下方。
1.数字比例尺是用分数表示，分子为1，分母表示在图上缩小的倍数，如万分之一则写成1:10000，二万五千分之一写成1:25000。
2.线条比例尺或称图示比例尺，标上一个基本单位长度所表示的实地距离。
3.自然比例尺：把图上l厘米相当实地距离多少直接标出，如1厘米=200米。
此外，比例尺的精度也是一个重要的概念。
人们一般在图上能分辩出来的最小长度为0.1毫米，所以在图上0.1毫米长度按其比例尺相当于实地的水平距离称为比例尺的精度。
例如比例尺为1: 1000其0.1毫米代表实地0.1米，故1:1000之地形图其精度为0.1米。
1从比例尺的精度看出不同比例尺的地形图所反映的地势的精确程度是不同的，比例尺越大，所反映的地形特征越精确。
(二)地形的符号一般用等高线表示。
1.等高线的含含义及其特征等高线是地面同一高度相邻点之连线，等高线的特点为:(1).同线等高。
即同一等高线上各点高度相同。
(2).自行封闭。
各条等高线必自行成闭合的曲线，若因图幅听限不在本幅闭合必在邻幅闭合。
(3).不能分叉，不能合并。
即一条等高线不能分叉成两条，两条等高线不能合并成一条(悬崖，峭壁例外)。
测绘技术在林业资源测量中的应用
测绘技术在林业资源测量中的应用随着人口的不断增长和环境问题的凸显，保护和合理利用森林资源成为一个亟待解决的问题。
而测绘技术在林业资源测量中的应用，为我们提供了强大的工具，使得我们能够更好地评估和管理森林资源。
本文将就测绘技术在林业资源测量中的应用进行论述，并探讨其对于森林资源管理的重要性。
首先，测绘技术在林业资源测量中的第一个应用是地形测量。
地形测量是一种通过将地面的高程和地形数据进行精确测量和绘制的过程，以获取准确的地形信息。
在林业资源测量中，地形测量可以帮助我们了解森林地区的起伏情况以及地形特征，为合理规划林地利用提供可靠的数据基础。
通过测绘技术获取的高程数据可以用于绘制地形图和数字高程模型，进而为林地规划和特定地点的资源利用提供参考。
其次，测绘技术在林业资源测量中的另一个应用是林地面积测量。
林地面积测量是指通过测定林地的边界、形状和面积，来准确评估和管理林地资源。
在过去，人们使用传统的测量工具如量角器和测绳来进行林地面积测量，但这种方法存在精度低和效率慢的问题。
而测绘技术的出现，极大地提高了测量的精度和效率。
通过使用全球定位系统（GPS）、卫星遥感和无人机技术，测绘师可以准确获取林地的边界坐标，进而计算出林地的面积。
这为我们提供了更加准确和可靠的林地面积信息，有助于合理规划林地利用，确保森林资源的可持续利用。
此外，测绘技术还可以应用于林地性质评估和类型分类。
通过对林地进行综合测量和分析，结合遥感和GIS技术，可以获得林地的多种性质信息，如林地类型、树种组成、森林健康状况等。
这些信息对于管理者来说十分重要，可以帮助他们制定科学的林地管理策略和保护措施，进而提高森林资源的管理效果和保护水平。
最后，测绘技术还能够应用于森林资源的监测和变化分析。
随着时间的推移，森林资源的状况会发生变化，如林地面积的扩张或减少，树种的组成变化等。
通过长期的监测和测量，结合测绘技术如遥感和GIS，我们可以实时地获取和分析森林资源的动态变化情况。
林业ArcGIS学习目录
二、提高篇ArcGIS林图制图技巧与实践
林业地图装饰美化
1．地图符号化管理（点、线、面不同要素层符号化）
2．地图数据符号化（单一符号、唯一值、分级符号、分级色彩、比例符号、点密度、饼图、条状图等）
3．林业地图标注（属性、Maplex智能标注）
4．地图注记管理（标注转注记、注记的创建及编辑）等高线掩膜（等高线标注压线处理）
林业属性数据操作
1．林业空间属性数据库的建立（属性域使用）
2．属性数据编辑操作（林业小班基本信息录入与编辑）
3．属性数据的选择、提取、输出
4．字段计算器使用（小班面积公顷转亩）林业小班面积计算（计算几何）
5．属性数据表的连接（ArcGIS空间数据与Excel属性数据挂接）
6．小班坡度、海拔计算大于25度耕地面积统计、坡度分级统计面积
林业遥感影像数据获取与处理
1．林业遥感影像的收集及预处理（以Landsat 5卫星数据为例）
2．林业遥感影像多波段合成林业遥感影像精纠正（地理配准、几何精纠正）
3．林业遥感影像研究区裁剪提取（裁剪、掩膜工具）
4．林业遥感影像的拼接（镶嵌工具使用）
5．林业遥感影像的融合（Brovey、HIS、PCA主成分、小波变换）
7．林业ArcGIS数据图表/报表的创建
林业数据检查及错误处理
1．属性数据错误检查及处理（不合理的小班、林业空间小班面积数据与实际调查数据不一致检查及修改）
2．空间要素数据拓扑介绍空间拓扑要素创建与验证
3．空间数据拓扑编辑
4．林业空间数据拓扑检查与修改（批量小班错误检查，如：小班不能重叠、一个小班只能属于一个林班）
6．林业遥感影像分类技术（监督分类、非监督分类）
林业工程图纸制作中的ArcGIS软件应用
林业工程图纸制作中的ArcGIS软件应用林业工程图纸制作是林业工程建设过程中不可缺少的步骤之一。
ArcGIS是一款广泛应用于GIS领域的软件，拥有多种功能，其中包含丰富的地图制作功能，也可用于林业工程图纸的制作。
本文将介绍ArcGIS软件在林业工程图纸制作中的应用方法。
一、数据准备在ArcGIS软件中，常用的林业数据包括地形图、影像图、土地利用图和道路图等。
这些数据应在制作图纸前进行处理，比如要调整图像旋转角度、投影坐标系等。
二、ArcMap软件的使用1.图幅设置ArcGIS软件能够非常方便的设置图幅范围。
使用ArcMap软件打开一个新的文档，新建一个数据框架，然后选择数据框架的页面设置。
页面设置多样化，根据实际需求选择。
2.图纸元素添加在制作图纸的过程中需要添加各种类型的符号、文字、线条、图案等元素。
通过ArcMap软件，用户可以轻松添加这些元素，并对其进行编辑，包括更改大小、颜色、样式等等。
3. 元素对齐在将不同元素组合成图纸时，需要确保它们的位置和对齐。
这时候可以使用ArcGIS软件的元素对齐功能。
将所需元素选中后，右键选择“排列”，弹出菜单中选择“元素对齐”，根据需求进行元素对齐。
4.比例尺设置在ArcGIS软件中，很容易设置图层的比例尺。
通过选择数据框架选项中的“使用预定义的比例尺”或设置“自定义比例尺”，从而设置个性化的比例尺。
5.标注设置标注是图纸中非常重要的组成部分。
在ArcGIS软件中，可以使用标注功能为图纸元素添加相关信息。
可以选择标注的字体、颜色、大小以及标注的方式、位置等等。
6.效果预览在ArcGIS软件中，可以进行预览和调整图纸效果。
点击“文件”菜单，选择“打印”。
在所弹出的菜单中选择“布局”选项卡，就可以预览图纸打印的效果。
三、数据输出经过以上步骤的处理，便可进行数据输出。
在ArcMap软件中通过选择“文件”，然后选择“打印”，进行打印输出。
可以直接打印出图纸，也可以选择将图纸输出为JPEG、PDF等格式。

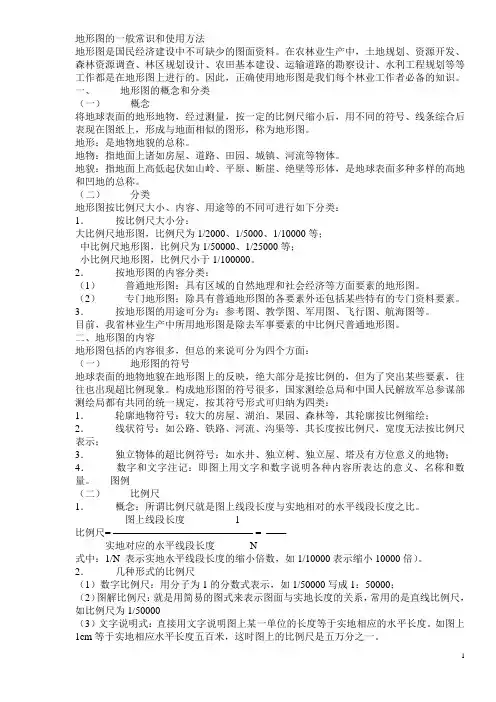

地形图的一般常识和使用方法
地形图的一般常识和使用方法地形图是国民经济建设中不可缺少的图面资料。
在农林业生产中，土地规划、资源开发、森林资源调查、林区规划设计、农田基本建设、运输道路的勘察设计、水利工程规划等等工作都是在地形图上进行的。
因此，正确使用地形图是我们每个林业工作者必备的知识。
一、地形图的概念和分类（一）概念将地球表面的地形地物，经过测量，按一定的比例尺缩小后，用不同的符号、线条综合后表现在图纸上，形成与地面相似的图形，称为地形图。
地形：是地物地貌的总称。
地物：指地面上诸如房屋、道路、田园、城镇、河流等物体。
地貌：指地面上高低起伏如山岭、平原、断崖、绝壁等形体，是地球表面多种多样的高地和凹地的总称。
（二）分类地形图按比例尺大小、内容、用途等的不同可进行如下分类：1．按比例尺大小分：大比例尺地形图，比例尺为1/2000、1/5000、1/10000等；中比例尺地形图，比例尺为1/50000、1/25000等；小比例尺地形图，比例尺小于1/100000。
2．按地形图的内容分类：（1）普通地形图：具有区域的自然地理和社会经济等方面要素的地形图。
（2）专门地形图：除具有普通地形图的各要素外还包括某些特有的专门资料要素。
3．按地形图的用途可分为：参考图、教学图、军用图、飞行图、航海图等。
目前，我省林业生产中所用地形图是除去军事要素的中比例尺普通地形图。
二、地形图的内容地形图包括的内容很多，但总的来说可分为四个方面：（一）地形图的符号地球表面的地物地貌在地形图上的反映，绝大部分是按比例的，但为了突出某些要素，往往也出现超比例现象。
构成地形图的符号很多，国家测绘总局和中国人民解放军总参谋部测绘局都有共同的统一规定，按其符号形式可归纳为四类：1．轮廓地物符号：较大的房屋、湖泊、果园、森林等，其轮廓按比例缩绘；2．线状符号：如公路、铁路、河流、沟渠等，其长度按比例尺，宽度无法按比例尺表示；3．独立物体的超比例符号：如水井、独立树、独立屋、塔及有方位意义的地物；4．数字和文字注记：即图上用文字和数字说明各种内容所表达的意义、名称和数量。
林业地图图式符号
本标准是适应电子地图发展的需要，根据目前的技术水平和电子地图产品的实际情况制定的，用以标识数字形式的地图符号，保证其制作、显示和用户认知的一致性。
本标准是在一系列地形图图式标准、数字地图产品标准、地理信息分类标准和符号标准的基础上，结合电子地图产品和符号的具体特点制定的。
本标准是国家科技基础性工作项目"空间信息与电子地图标准及网络共享"的成果之一。
本标准的附录A是标准的附录附录B是标准的附录附录C是提示的附录本标准由提出并归口本标准起草单位：本标准主要起草人：1、范围本标准规定了电子地图编制过程中地理目标符号化分类分层次处理的基本原则，建立了地理目标与地图符号之间的指代关系，规定了符号体系表的结构，用以保证电子地图符号制作、显示和用户认知的一致性。
本标准适用于编制电子地图，其原则方法可以扩展到模拟地图制作。
本标准规定的原则、方法和结构独立于计算机制图的软硬件环境，对符号体系和图形符号的技术实现方法不作具体规定。
2、规范性引用文件符号体系的确立过程是地图语言认知约定的过程，需要继承和发展现有符号体系的合理内容。
因此，下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是未注明日期的引用文件，其最新版本适用于本标准。
GB/T 5791-93 1：5 000、1：10 000地形图图式GB7929 1:500、1:1000、1:2000地形图图式GB 12342-90 1：25 000 1：50 000 1：100 000地形图图式GB 15944-1995 1:250 000地形图编绘规范及图式GB/T 13923-92 国土基础信息数据分类与代码GB/T 16820-1997 地图学术语GB/T 17695-1999 地图用公共信息图形符号通用符号GB/T 18317-2001 专题地图信息分类与编码CH/T 4004-93 省、地、县地图图式CH/T 4015-2001 地图符号库建立的基本规定未编号林业地图图式（林业部1982年制定）参考标准：ISO 19110 Geographic Information – Methodology for feature cataloguing （地理信息-要目编目方法）3、术语和定义3．1电子地图，electronic map应用电子学和计算机技术建立的视屏显示地图（GB/T 16820-1997 7.76）。
林业地形图使用基础汇总
林业地形图使用基础汇总一、什么是林业地形图？林业地形图是指对森林及其周边地形、水文等进行详细勘测、测量、绘制、标志而得到的地形图。
其主要用于林区规划和设计、林地管理和保护、林业经济、林业科学研究等方面。
林业地形图具有详细标注林地植被类型、木龄、林龄、树种、地形高度、坡度、坡向等信息的特点。
二、林业地形图的绘制林业地形图的绘制需经过多个步骤。
首先需要进行测量，包括地形高程、坡度、坡向、水文等。
其次需要制图，制图分为手绘和计算机绘图两种方式。
手绘需要规划出各种符号、线型等，将测量后的数据转化为图形表现。
计算机绘图也需要对测量数据进行处理，使用专业软件进行图形化表现，并进行标注和注释。
三、林业地形图的使用林业地形图除了可以用于规划、管理、保护等方面，还可以被用作科学研究、资源开发、教育等领域。
例如，林业地形图可以用于：1.林木生长状况评价：根据林木种类、年龄、株高和树冠指数等观测指标，进一步分析及评价森林资源现状，为林业资源规划提供科学依据。
2.林业研究：通过分析林海热量、水分等的分布情况，了解林区气候变化与生态环境变化。
根据不同地形、不同树种、不同林分的生长情况，进一步研究林木光合作用规律与林分生态系统的运行情况。
3.自然资源利用：林业地形图可以被用于森林资源开发、水利工程的规划、铁路和公路修造、城市建设等方面。
例如，在进行金属矿、银矿石、铜矿石、水泥矿床等勘探时，可根据地形图，选择最便利的勘探路线和勘探方法。
四、林业地形图的分类根据具体目的和用途，林业地形图的分类可以分为多种，包括：1.森林资源地形图2.森林生态地形图3.森林防火地形图4.森林水文地形图五、常见符号说明在林业地形图中，各种符号和线型代表不同的事物或概念。
常见符号如下：1.标高线：代表海拔高度2.等高线：代表地形高度3.道路符号：代表公路、铁路等交通线路4.河流符号：代表河流、湖泊等水域5.林分符号：代表不同种类的林分六、小结林业地形图是技术含量较高的地形图类别之一，涉及到多个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
林业地形图使用基础地形图是表示地形、地物的平面图件，是用测量仪器把实际测量出来，并用特定的方法按一定比例缩绘而成的。
它是地面上地形和地物位置实际情况的反映。
地形图上表示地形的方法很多，最常用的是以等高线表示地形起伏，并用特定的符号表示地物，一般的地形图都是由等高线和地物符号所组成。
因为借助地形图可对一个地区的地形、地物、自然地理等情况有初步的了解，甚至能初步分析判断某些地质情况，地形图还可以帮助我们初步选择路线，制定计划。
一、地形图的内容和表示方法（一）比例尺是实际的地形情况在图上缩小的程度。
因为地面上地形与地物是不可能按实际大小在图上绘出，而必须按一定比例缩小，因此地形图上的比例尺也就是地面上的实际距离缩小到图上距离之比数，一般有数字比例尺，直线比例尺和自然比例尺，往往标注在地形图图名下面或图框下方。
1．数字比例尺是用分数表示，分子为1，分母表示在图上缩小的倍数，如万分之一则写成1：10000，二万五千分之一写成1：25000。
2．线条比例尺或称图示比例尺，标上一个基本单位长度所表示的实地距离。
3．自然比例尺：把图上l厘米相当实地距离多少直接标出，如1厘米=200米。
此外，比例尺的精度也是一个重要的概念。
人们一般在图上能分辩出来的最小长度为0.1毫米，所以在图上0.1毫米长度按其比例尺相当于实地的水平距离称为比例尺的精度。
例如比例尺为1：1000其0.1毫米代表实地0.1米，故1：1000之地形图其精度为0.1米。
从比例尺的精度看出不同比例尺的地形图所反映的地势的精确程度是不同的，比例尺越大，所反映的地形特征越精确。
（二）地形的符号一般用等高线表示。
1.等高线的含含义及其特征等高线是地面同一高度相邻点之连线，等高线的特点为：（1）．同线等高。
即同一等高线上各点高度相同。
（2）．自行封闭。
各条等高线必自行成闭合的曲线，若因图幅听限不在本幅闭合必在邻幅闭合。
（3）．不能分叉，不能合并。
即一条等高线不能分叉成两条，两条等高线不能合并成一条(悬崖，峭壁例外)。
等高线是反映地形起伏的基本内容，从这一意义上说地形图也就是等高线的水平投影图(当然，还要附加一些内容)。
黄海平均海平面是计算高程的起点，即等高线的零点。
按此可算出任何地形的绝对高程。
等高距——切割地形的相邻两假想水平截面间的垂直距离。
在一定比例尺的地形图中等高距是固定的。
等高线平距——在地形图上相邻等高线间的水平距离，它的长短与地形有关。
地形坡缓，等高线平距长，反之则短。
2.各种地貌用等高线表示的特征。
（1）山头与洼地从图3—2—1中可见山头与洼地部是一圈套着一圈的闭合曲线。
但它们可根据所注的高程来判别。
封闭的等高线中，内圈高者为山峰，如图中A。
反之则为洼地，如图中B。
图3-2-1 山头与洼地之等高线特征两个相邻山头间的鞍部，在地形图中为两组表示山头的相同高度的等高线各自的闭相邻并列，其中间处为鞍部，如图C。
两个相邻洼地间为分水岭，在图上为两组表示凹陷的相同高度等高线各自封闭，相邻并列，如图D。
（2）．山坡山坡的断面一般可分为直线(坡度均匀)，凸出，凹入和阶梯状四种。
其中等高线平距之稀密分布不同。
均匀坡，相邻等高线平距相等。
凸出坡：等高线平距下密上疏。
凹入坡：等高线平距下疏上密。
阶梯状坡：等高线疏密相间，各处平距不一。
（3）．悬崖、峭壁：当坡度很陡成陡崖时等高线可重叠成一粗线，或等高线相交，但交点必成双出现。
还可能在等高线重迭部分加绘特殊符号。
（4）．山脊和山谷：如图3-2-2所示，山谷和山脊几乎具有同样的等高线形态，因而要从等高线的高程来区分，表示山脊的等高线是凸向山脊的低处，如图中A处．表示山谷的等高线则凸向谷底的高处，如图中B处。
图3-2-2 山脊与山谷等高线特征（5）．河流当等高线经过河流时，不能垂直横过河流，必须沿着河岸绕向上游，然后越过河流再折向下游离开河岸，图3-2-3。
图3-2-3 河流等高线特征3.地物符号地形图中各种地物是以不同符号表示出来的，有以下三种：（1）比例符号是将实物按照图的比例尺直接缩绘在图上的相似图形，所以也称为轮廓符号。
（2）非比例符号当地物实际面积非常小，以致不能用测图比例尺把它缩绘在图纸上，常用一些特定符号标注出来它的位置。
（3）线性符号长度按比例，而宽窄不能按比例的符号，某种地物成带状或狭长形，如铁路、公路等其长度可按测图比例尺缩绘，宽窄却不按比例尺。
以上三种类型并非绝对不变的，对于采用那种符号取决于图的比例尺，并会在图例中标出。
二、读地形图阅读地形图的目的是了解，熟悉工作区的地形情况，包括对地形与地物的各个要素及其相互关系的认识。
因而不单要认识图上的山、水、村庄、道路等地物，地貌现象，而是要能分析地形图，把地形图的各种符号和标记综合起来连成—个整体。
以便利用地形图为地质工作服务。
读图的步骤如下：1．读图名图名通常是用图内最重要的地名来表示。
从图名上大致可判断地形图所在的范围。
2.认识认识地形图的方向除了一些图特别注明方向外，一般地形图上方为北，下方为南，右面为东，左面为西。
有些地形图标有经纬度则可用经纬度定方向。
3.认识地形图图幅所在位置，从图框上所标注的经纬度可以了解地形图的位置。
4.了解比例尺从比例尺可了解图面积的大小，地形图的精度以及等高线的距离。
5.结合等高线的特征读图幅内山脉、丘陵、平原、山顶、山谷、陡坡、缓坡、悬崖等地形的分布及其特征。
6.结合图例了解该区地物的位置，如河流、湖泊、居民点等的分布情况，从而了解该区的自然地理及经济、文化等情况。
如图3-2-4所示为某地区地形图。
2007-07-152007-07-15 |如何判读等高线地形图等高线地形图一、等高线的特性⑴同一条等高线上各点的海拔相同；⑵同一幅地图中，等高线之间的差额（即等高距）相同；⑶等高线不能交叉，但在悬崖处，等高线可以重合；⑷等高线的疏密反映出地形坡度的大小。
二、等高线地形图的形成原理等高线地形图的形成原理是横向的剖面的叠加。
（如下图）三、绝对高度（海拔）和相对高度绝对高度：地面某点高出海平面的垂直距离。
如上图中甲的海拔高度是1500米，乙地的海拔高度是500米。
相对高度：某个地点高出另一个地点的垂直距离。
如上图中甲乙两地的相对高度是1000米。
四、等高线地形图中的常见地形1、山顶和盆地四、等高线地形图中的常见地形2、陡坡和缓坡坡度大小的比较和判定见本网站《等高线地形图中坡度的比较》一文。
四、等高线地形图中的常见地形3、鞍部四、等高线地形图中的常见地形4、悬崖悬崖高度的计算见本网站《等高线地形图中悬崖高度的计算》一文。
四、地形剖面图2、地形剖面图的画法方法二：量距离法等高线地形图的判读技巧山东潘东勋李明霞等值线读图题作为一种重要读图题，主要考查学生的空间概念和分析能力，在高考中一直占有重要的地位。
那么，应如何提高学生等值线读图题的读图技巧和读图分析能力呢？以下是笔者以等高线地形图为例作的一些探讨。
第一，应掌握等高线图的基本特性。
（1）数量上的特性。
看等高线的数值，读出任一点的海拔高度，比较两点的海拔高度可换算温差；以两地的图上水平距离可换算地面实际距离。
（2）形态上的特性。
地表每一种地貌形态在等高线图上都会以不同的形态表示出来。
看等高线的疏密，可知道坡度的缓陡。
看等高线的形状，可确定地貌类型。
第二，要掌握等高线的基本知识，这是识别等高线地形图的关键。
（1）同线等高。
同一条等高线上的各点等高，并以海平面作为零米；相邻的两条等高线，其高差也相同。
（2）等高距全图一致。
等高距即指两条相邻等高线之间的高度差。
（3）等高线是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定全部闭合。
（4）两条等高线决不能相交。
因为一般情况下，同一地点不会有两个高度。
但在垂直壁立的峭壁悬崖，等高线可以重合。
（5）等高线疏密反映坡度缓陡。
等高线稀疏的地方表示缓坡，密集的地方表示陡坡，间隔相等的地方表示均匀坡。
（6）等高线与山脊线或山谷线垂直相交。
等高线穿过山脊线时，山脊线两侧的等高线略呈平行状。
等高线穿过山谷线（或集水线）时，向上游弯曲，成反V字形。
（7）两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。
（8）示坡线表示降坡方向。
示坡线是与等高线垂直相交的短线，总是指向海拔较低的方向，有时也叫做降坡线。
（9）几条特殊的等高线。
0米线表示海平面，也是海岸线；200米线区分平原和低丘；500米、1000米线显示低山丘陵或高原；2000米、3000米线反映中山和高原；4000米线反映青藏高原和高山的特征。
第三，熟练判断等高线图上的基本地貌类型。
（见下表）第四，学会等高线图的综合判读与应用。
（1）确定水库及坝址的位置。
水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，这些地区不仅库容大，而且有较大的集水面积。
（2）确定铁路、公路线。
一般情况下，选择坡度较缓、距离较短、弯道较少的线路为好。
（3）工厂区位的选择。
工厂区位的确定要从多方面进行分析：对环境有污染的厂矿，要选择在河流下游、常年主导风向的下方、等高线间距较大的地形平坦开阔的地方；若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点。
从经济效益考虑，要尽量接近原料、燃料、水源等资源产地，有便利的交通条件和销售市场，从而确定工业部门的布局。
（4）农业生产布局。
根据等高线地形图反映出来的地形类型、地势起伏、坡度缓急等情况，再结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案。
（5）判读分析与地形有关的地理知识。
分析某地气候特点，应结合该地地理纬度、地势高低起伏、山脉走向、阴（阳）坡、距离海洋远近等进行综合分析。
河流上游海拔高，下游海拔低。
结合河流流向可判定地形大势；结合迎风坡、背风坡、降水状况、等高线高差及地貌类型的差异可分析河流水文、水系特征。
例题：读华北某地地形图，据图判断第1��3题。
1. ①②③④四条坡面线的坡度比较A. ①<③B. ①<②C. ①>②D. ③=④2. 实际调查发现乙坡植物生长好于甲坡，其原因为乙坡的A. 日照较强，辐射收入多B. 蒸发较少，土壤水分条件较好C. 气温较高，且日变化大D. 降水较多，水源充足3. 若乙坡植被受破坏成为荒坡，则对其合理开发整治的措施是A. 放牧山羊B. 种植喜阳的经济林木C. 修梯田、种植水稻D. 营造混交林解题思路：这组题是在考查学生对等高线图判读的基础上，进一步根据自然地理信息分析地理现象、决策人类活动的综合判断能力。
第1题主要考查对等高线图的判断能力。
首先可从图中的图例判断出这是一幅等高线圈，然后从等高线的疏密情况、坡面线的选取情况判断出①线所在地区的坡度最大，③和④的等高线疏密情况不同，坡度也应不同，即可得到答案。
