点型感温火灾探测器
JTW-ZD-920 型点型感温火灾探测器说明书
版本号：1021110303JTW-ZD-920型点型感温火灾探测器使用说明书------ 安装、使用产品前，请详细阅读产品使用说明书 -----一、 产品概述JTW-ZD-920型点型感温火灾探测器（以下简称探测器）是与9000系列控制器配套使用的产品，为二总线工作方式。
探测器内置微处理器，支持电编码。
探测器实时采集现场温度信息，并将数据传送至火灾报警控制器，同时也能接收并执行火灾报警控制器给出的控制命令。
巡检状态时，探测器指示灯闪亮，当被监视区域发生火灾，温度上升到报警阈值后，控制器根据接收到的探测器信息确认火警发生，同时点亮探测器指示灯，指示有火警发生。
探测器适用于火灾发生时有大量热产生的场所，如厨房、锅炉房、发电机房、烘干车间、吸烟室等工业与民用建筑。
不适用于火灾发生时产生大量烟、少量热的场所。
二、 产品特点ü 全电子编码，编码地址可通过编码器现场改写。
ü 单片机实时采样处理数据，曲线跟踪现场情况。
ü 具有温度补偿，传感器失效检测功能（故障上报控制器）。
ü 无极性二总线连接，安装、维护简单，连接线无需区分颜色。
ü采用上、下盖结构设计，独立底座安装，安装、调试、维护简单方便。
三、 产品技术参数1. 执行标准：GB4716-20052. 工作电压：24V （脉冲调制）3. 工作电流：监视状态＜300uA ，报警状态＜1.5mA4. 工作指示：监视状态红色指示灯闪烁，报警状态红色指示灯常亮5. 重 量：约47g6. 产品类别：A27. 外形尺寸：直径100mm ，高56mm （带底座） 8. 接线方式：无极性二总线制（L1、L2）9.使用环境：室内，温度－10℃～＋50℃，相对湿度≤95%(40℃±2℃无凝露)10. 编码方式：通过编码器可现场编码，地址范围1～324任选 11. 安装高度：≤8m12. 保护面积：具体参考国标GB50116-98《火灾自动报警系统设计规范》相关规定 13. 配接主机：9000系列控制器（如JB-QTL-9000或JB-QBL-MN/300）等四、 产品外观及尺寸（见图（单位：mm ）图1指示灯五、 产品使用与工程应用1. 探测器底座接线端子示意图如图2所示：图2端子定义（无极性两线制）： 1 -- 信号端（L1） 2 -- 空脚3 -- 信号端（L2）4 -- 空脚2.接线方式：探测器通过二线制总线接入相兼容的火灾报警控制器，采用无极性连接，二线制总线的L1、L2与配套底座的1端和3端相连。
点型感温火灾探测器技术参数
点型感温火灾探测器技术参数
点型感温火灾探测器是一种常见的火灾探测设备，主要用于检测火灾温度变化并发出警报信号。
其技术参数包括以下几个方面：
1. 探测原理：点型感温火灾探测器采用热敏元件作为探测器件，当环境温度上升到一定程度时，探测器会发出警报信号。
2. 探测范围：点型感温火灾探测器的探测范围通常为直径6米
左右，适用于较小的房间或区域。
3. 探测温度：点型感温火灾探测器通常能够检测到环境温度上
升的程度，一般设置在60℃至90℃之间。
4. 灵敏度：点型感温火灾探测器的灵敏度是指探测器能够检测
到的最小温度变化值。
一般为0.5℃至2℃之间。
5. 响应时间：点型感温火灾探测器的响应时间通常在几秒钟至
数十秒钟之间，取决于探测器的工作原理和探测范围。
6. 报警方式：点型感温火灾探测器一般采用声光报警的方式，
当探测到火灾时会发出警报声和闪光灯。
7. 安装方式：点型感温火灾探测器可以安装在天花板上，也可
以安装在墙面上，通常需要按照厂家提供的安装说明进行安装和调试。
以上是点型感温火灾探测器的主要技术参数，使用者可以根据实际需求选择合适的设备进行安装和使用。
- 1 -。
点型感温火灾探测器技术要求及试验方法
点型感温火灾探测器技术要求及试验方法点型感温火灾探测器是一种常用的火灾探测设备，其能够及时发现火灾并发出警报，起到保护人员和财产安全的作用。
点型感温火灾探测器的技术要求及试验方法如下：技术要求：1. 灵敏度：点型感温火灾探测器应具备良好的灵敏度，能够在火源出现时迅速发出警报。
2. 误报率：点型感温火灾探测器应具备低的误报率，避免因烟雾、蒸汽、灰尘等非火灾原因而发出虚假警报。
3. 可靠性：点型感温火灾探测器应具备高可靠性，能够长期稳定地工作，并在需要时可及时进行自检。
4. 防拆功能：点型感温火灾探测器应具备良好的防拆功能，一旦遭到人为破坏或拆解，能够立即发出警报。
5. 抗电磁干扰能力：点型感温火灾探测器应具备较强的抗电磁干扰能力，能够正常工作且不受外界干扰影响。
6. 适应环境：点型感温火灾探测器应适应各种环境条件，包括温度、湿度和气压等。
试验方法：1. 灵敏度测试：在标准测试条件下放置火源，观察点型感温火灾探测器的触发时间，记录并比对与标准规定的灵敏度要求。
2. 误报率测试：在各种非火灾条件下，如产生烟雾、蒸汽或灰尘等，观察点型感温火灾探测器是否会发出虚假警报，并记录虚假警报的次数和原因。
3. 可靠性测试：在长时间工作条件下，观察点型感温火灾探测器的工作状态是否正常，并进行定期的自检测试，记录测试结果。
4. 防拆功能测试：对点型感温火灾探测器进行人为破坏或拆解，观察是否能够立即发出警报，并记录警报触发时间。
5. 抗电磁干扰能力测试：在不同电磁干扰环境下，观察点型感温火灾探测器是否正常工作，并记录测试结果。
6. 适应环境测试：将点型感温火灾探测器置于极端环境条件下，如高温、低温、高湿度或高气压环境，观察其工作状态是否正常，并记录测试结果。
通过以上的技术要求及试验方法，可以对点型感温火灾探测器的性能进行全面的评估，确保其能够准确、可靠地探测火灾，并及时发出警报，保护人员和财产的安全。
点型感温火灾探测器是一种常用的火灾探测设备，对于保护人员和财产安全具有重要作用。
点型感温火灾探测器技术参数
点型感温火灾探测器技术参数
1.灵敏度：点型感温火灾探测器的灵敏度是指它能够探测到的最小温度变化。
一般来说，灵敏度越高，探测器就能够更快地响应火灾的发生。
2. 响应时间：响应时间是指探测器发现火灾到警报器响起的时间。
响应时间越短，探测器能够更快地响应火灾，从而提高火灾的控制和防范效果。
3. 警报音量：警报音量是指探测器发出报警声的音量大小。
一般来说，警报音量越大，能够更快地引起人们的注意，提高火灾的控制和防范效果。
4. 工作电压：点型感温火灾探测器的工作电压一般为24V DC，但也有一些探测器需要110V AC或220V AC的电源。
5. 工作温度：点型感温火灾探测器的工作温度范围一般为-10℃至+50℃，但一些高温环境下的探测器能够达到+60℃的工作温度。
6. 安装高度：点型感温火灾探测器的安装高度一般为2.5米至6米，但具体高度还需要根据实际情况进行调整。
7. 探测范围：点型感温火灾探测器的探测范围一般为3米至6米，但也有一些探测器可以达到10米的探测范围。
探测范围越大，探测器的覆盖面积就越广，火灾的控制和防范效果也会更好。
8. 适用环境：点型感温火灾探测器适用于各种室内环境，包括商业、居住、工业等领域。
但在某些特殊环境下，如高温、高湿度、易爆等场所，需要选择相应的特殊型号探测器。

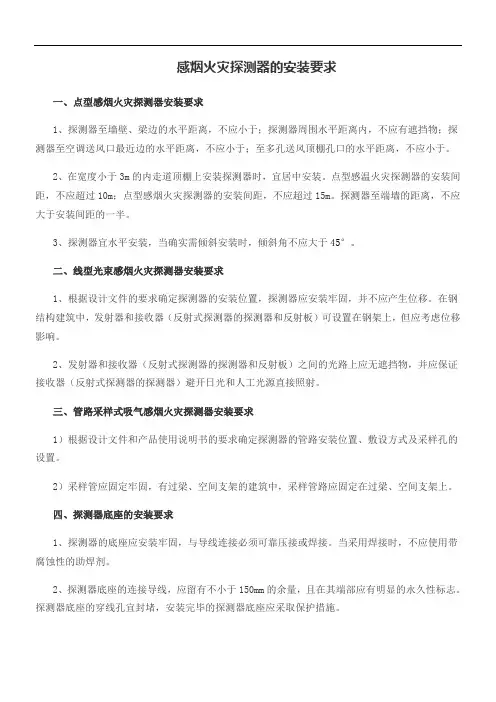

感烟火灾探测器的安装要求
感烟火灾探测器的安装要求一、点型感烟火灾探测器安装要求1、探测器至墙壁、梁边的水平距离，不应小于；探测器周围水平距离内，不应有遮挡物；探测器至空调送风口最近边的水平距离，不应小于；至多孔送风顶棚孔口的水平距离，不应小于。
2、在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半。
3、探测器宜水平安装，当确实需倾斜安装时，倾斜角不应大于45°。
二、线型光束感烟火灾探测器安装要求1、根据设计文件的要求确定探测器的安装位置，探测器应安装牢固，并不应产生位移。
在钢结构建筑中，发射器和接收器（反射式探测器的探测器和反射板）可设置在钢架上，但应考虑位移影响。
2、发射器和接收器（反射式探测器的探测器和反射板）之间的光路上应无遮挡物，并应保证接收器（反射式探测器的探测器）避开日光和人工光源直接照射。
三、管路采样式吸气感烟火灾探测器安装要求1）根据设计文件和产品使用说明书的要求确定探测器的管路安装位置、敷设方式及采样孔的设置。
2）采样管应固定牢固，有过梁、空间支架的建筑中，采样管路应固定在过梁、空间支架上。
四、探测器底座的安装要求1、探测器的底座应安装牢固，与导线连接必须可靠压接或焊接。
当采用焊接时，不应使用带腐蚀性的助焊剂。
2、探测器底座的连接导线，应留有不小于150mm的余量，且在其端部应有明显的永久性标志。
探测器底座的穿线孔宜封堵，安装完毕的探测器底座应采取保护措施。
五、其他要求探测器报警确认灯应朝向便于人员观察的主要入口方向。
探测器在即将调试时方可安装，在调试前应妥善保管并应采取防尘、防潮、防腐蚀措施。
点型感温火灾探测器检验作业标准
序号
检验
内容
检验方法及要求
检验工装
及设备
全检
抽检
检验作业标准
外
观
检
查
1
表面质量
无腐蚀、涂覆层剥落和起泡等现象，无明显划伤、裂痕、毛刺等机械损伤。
无
√
—
2
紧固件
紧固部件、紧固螺钉无松动、紧固螺钉无缺失现象。
3
热敏电阻
热敏电阻无歪倒等现象。
4
指示灯
指示灯无裂痕、被遮挡等现象。
编号
WI-PZ-318/1.2
编码功能：按↓键、工装进入编码状态。工装对LA1400A编码、编为1，工装应显示编码成功。
报警功能：延时后工装进入监视状态。LA1400A白发红指示灯闪亮，用热风枪给探测器加热，探测器应能报火警，白发红指示灯应常亮；报火警后工装显示火警，随即结束测试。
现行修订状态
更改类型
数量
更改单号
更改人/日期
拟 制
审 核
批 准
会签栏
部门
签字
受控状态
生效日期
备注
—
第1页 共1页
功
能
检
验
5
工装准备
将底座跟前端检测工装（以下简称工装）连接起来，工装开机，按菜单键→按4键→按3键→按2键→按5键→按Esc键→按2→按1键→按Enter键、进入LA1400A自动检测状态。
前端检测工装1台、测试底座1个、热风枪1个
√
—
适用的产品
名称
点型感温火灾探测器
型号
6
功能检测
静态电流：把LA1400A装在底座上，拨动极性切换开关，工装上电流计显示的电流为静态电流，都应小于0.5mA
感温火灾探测器接线说明书
JTW-Z-Ⅱ-E1点型感温火灾探测器一、概述：JTW-Z-Ⅱ-E1点型感温火灾探测器与JB-TB-MASYS5000型控制器配套，探测器内部采用微处理器芯片，模拟量智能化采集处理与识别，可以较准确地采集现场温度数据，可实现差定温报警，报警准确可靠。
造型圆润美观。
使用控制器的“探测器测试模拟量曲线”测试功能，可测出现场温度随时间变化曲线，曲线所指示的数值大致为现场温度值。
感温探测器由温度传感器、微处理器采样判别、解码、传输处理等部份组成，温度传感器将温度信号转换为电压信号送到微处理器，微处理器对采样数据进行分析运算处理后，再与火灾报警控制器进一步进行交互处理。
二、性能特点：◆二总线、无极性。
◆采用电子编码方式编码，通过编码器读/写地址。
◆内置单片机，工作可靠，误报率低。
◆表面（SMT）贴装工艺制造。
◆抗潮湿、抗干扰能力强。
◆具有差定温和定温两种报警模式。
◆灵敏度和差定温报警方式可现场设定，可兼作普通开关量探测器。
三、技术参数：四、结构示意图：同JTY-GD-60E1点型光电感烟火灾探测器（见图2-1和图2-2）五、接线图：同JTY-GD-60E1点型光电感烟火灾探测器（见图2-3）六、使用环境要求：使用在可能产生无烟火灾、粉尘量较大，正常有烟或蒸气滞留的场所。
其有效探测面积约为30m2。
七、注意事项：①探测器不能工作时，应先检查总线连接是否正常。
②应保持使用环境的清洁，特别注意装修未竣工不宜将探测器旋上底座。
③探测器在使用前，应通过电子编码器编上其相应的地址码，注意不要重码。
④未摘取防尘罩的探测器不能探测到烟雾。
当房间环境很脏、灰尘很大或者房间装修粉刷时，应将探测器扣上防尘罩。
否则，可能严重损害产品，甚至使之损坏。
HI720-CN 点型感温火灾探测器使用说明书
工作模式 正常 定位/测试火警 报警
指示灯状态 灭 每秒闪一次 常亮
定位标识
图1 - 内部报警指示灯 (AI)居中，安装时无需对准方向
图2 1 - 探测器 2 - 防尘罩
l 简单、省时、高质量的安装 (图 1) 安装探测器，需要事先安装探测器底座。探测器底座安装完成后，只需将探测器插 入底座，进行顺时针旋转，直至探测器的定位标识与底座的定位标识对齐为止。拆 卸的时候，只需逆时针旋转，即可拆下。
l 防尘罩 (图 2) 每只探测器都配有防尘罩。建筑施工期间，防尘罩可防止灰尘及污染。
所有施工全部完成后，必须将防尘罩移走！
2 西门子楼宇科技 消防和安防产品事业部
A6V10214514_f_zh_-07.2011
接线
– +
2
1b 1a
2 1b 1a
2 1b 1a
1
+ –
65
8
+
3
–
6
5
65 +
7
防护等级 EN60529 / IEC529 – 探测器底座 DB720-CN/DB721-CN – 探测器底座 DB720-CN/DB721-CN 带底座密封垫 RS720
12 ... 33 VDC 200 mA 2
10 … 16 mA 9 … 33 VDC
60 °C 60 °C
50 V/M –10 ... +50 °C –30 ... +70 °C
重量
0.078 Kg 0.052 Kg 0.052 Kg
北京西门子西伯乐斯电子有限公司 北京市海淀区西北旺丰智东路 1 号
邮编： 100094 电话： +10 6476 8806 传真： +10 6476 8899
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点型感温火灾探测器JTW-ZD-JBF-3110/C点型感温火灾探测器（A2）•一、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的产品描述：JTW-ZD-LN2110/C型点型感温火灾探测器非编址型，需配接中继接口模块。
特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。
二、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的产品特点：1、定温报警。
可以设定探测器在固定温度下(60℃)报警；2、稳定性高。
抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强；3、抗潮湿能力强，可适应不同气候环境的要求；4、采用SMT表面贴装工艺；5、采用JBF-137D地址编码模块接入控制器进行报警，每只地址编码模块最多可接25只(串型连接)。
并在最后一只探测器上并接4.7K终端电阻。
三、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的技术指标：1、工作电压 DC 19-24V 控制器提供，调制型2、工作温度 -10 (70)3、贮存温度 -30 (75)4、相对湿度≤95%(40±2℃)5、监视电流≤0.3mA(24V)6、报警电流≤3mA(24V)7、确认灯监视状态不亮，报警时红色常亮(红色)8、距模块最大距离 200m9、外形尺寸Φ100mm × 36mm10、线制二总线，分极性11、执行标准 GB4716-1993《点型感温火灾探测器技术要求及试验方法》四、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的安装与接线：1、JTW-ZD-LN2110/C点型感温火灾探测器(A2)采用非编址感温探测器配非编址探测器专用底座JBF-FD/C；2、先将探测器底座JBF-FD/C，用2只M4的螺钉紧固在预埋盒上，注意底座上的门向3、指示应朝向房门入口或视野所及之处；4、采用2×1.0-1.5mm2导线。
5、将探测器嵌入底座，然后按顺时针方向拧紧即可。
6、接线示意图五、JTW-ZD-JBF-3110/C感温火灾探测器(A2)的注意事项：1、探测器底座上的门向指示应朝向房门入口或视野所及之处；2、安装时宜带手套操作，以保持探测器外壳清洁；3、定期进行加温试验，建议每半年一次。
JTW-ZCD-805联网型感温火灾探测器•JTW-ZCD-805联网型感温火灾探测器特点联网型感温火灾探测器采用高精度电子感温传感器DC9-28V直流供电，无极性输入，防止误接线报警继电器干触点输出内置灯光报警指示内置报警音大于85分贝内置测试按钮,方便定期测试内置单片机智能算法,减少误报警JTW-ZCD-G3N点型感温火灾探测器•一、JTW-ZCD-G3N特点JTW-ZCD-G3N型点型感温火灾探测器采用无极性信号二总线技术，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
本探测器具有以下特点：（1）结构新颖、外形美观、性能稳定可靠；（2）采用带A/D转换的单片机，实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况；（3）地址编码由电子编码器直接写入，工程调试简便可靠；（4）专利产品，专利号为ZL99311722.8。
二、JTW-ZCD-G3N主要技术指标（1）探测器类别：A1R（2）工作电压：总线24V（3）监视电流≤0.6mA（4）报警电流≤1.8mA（5）报警确认灯：红色，巡检时闪烁，报警时常亮（6）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（7）编码方式：十进制电子编码（8）外壳防护等级：IP33（9）外形尺寸：直径：100mm，高：58mm(带底座)三、JTW-ZCD-G3N保护面积当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。
具体设计参数应以《火灾自动报警系统设计规范》（GB50116）为准。
四、JTW-ZCD-G3N结构特征、安装与布线探测器的外形结构示意图如图1-5：本探测器的安装及布线与JTY-GD-G3型点型光电感烟火灾探测器相同。
JTW-ZOM-GST9612点型感温火灾探测器•一、JTW-ZOM-GST9612特点JTW-ZOM-GST9612型点型感温火灾探测器是我公司推出的最新产品。
在保留JTW-ZCD-G3N型点型感温火灾探测器功能的基础上，具有以下特点：(1)专业造型设计，超薄型；(2)超大指示灯指示，360度范围可见；(3)具有溢水孔设计，防止积水渗漏；(4)在线电子编码；(5)支持数字化总线。
二、JTW-ZOM-GST9612主要技术指标（1）探测器类别：A1R（2）工作电压：总线24V（3）监视电流≤0.6mA（4）报警电流≤1.8mA（5）报警确认灯：红色，巡检时闪烁，报警时常亮（6）使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露（7）编码方式：十进制电子编码（8）外壳防护等级：IP33（9）外形尺寸：直径：100mm，高：51.3mm(带底座)三、JTW-ZOM-GST9612保护面积当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。
具体设计参数应以《火灾自动报警系统设计规范》（GB50116）为准。
四、JTW-ZOM-GST9612结构特征、安装与布线探测器的外形结构示意图如图1-9:本探测器的安装及布线与JTY-GM-GST9611型点型光电感烟火灾探测器相同。
JTW-BCD-3005A点型感温火灾探测器•一、 JTW-BCD-3005A概述:JTW-BCD-3005型点型感温火灾探测器采用无极性信号二总线技术，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房、配电室及船舶等场所。
二、JTW-BCD-3005A特点:1.结构新颖、外形美观、性能稳定可靠；2.采用带A/D转换的单片机，实时采样处理数据；3.软件地址编码，工程调试简便可靠；4.差温、定温复合型。
（定温报警温度：可在JB-3208控制器上设置为60°、70°、80°、90°、100°五档。
）三、JTW-BCD-3005A主要技术指标:1.探测器类别：A1R2.监视电流<350μA3.报警电流≤2mA4.报警确认灯：红色，巡检时闪烁，报警时常亮5.使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露6.编码方式：十进制电子编码7.外壳防护等级：IP338.外形尺寸及颜色：直径：102mm，高：43mm 象牙白色保护面积当空间高度小于8m时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。
具体设计参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
四、结构特征、安装与布线探测器的外形结构示意图如图1HJ-3探测器通用底座外形示意图如图2：底座上有3个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。
预埋管内的探测器总线分别接在1（S+)、3（S-)的二个接线端子上（不分极性），另一个导体片用来辅助固定探测器，同时编码时使用。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
五、JTW-BCD-3005维护保养:1. 探测器应在即将调试前方可安装，在安装前应妥善保管；并应采取相应的防尘、防潮、防腐蚀措施。
2. 探测器应注意防尘，防尘罩必须在工程正式投入使用后方可摘下。
3. 探测器每年至少清洁一次，以保证系统的正常运行。
4. 探测器在进行清洁之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。
同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
5. 探测器清洁后，将探测器重新安装好，然后进行测试。
6. 每半年应进行一次模拟火警试验，测试探测器是否工作正常。
六、JTW-BCD-3005注意事项:1. 防尘罩必须在工程正式投入使用后方可摘下，请妥善保管防尘罩以备后用。
2. 防尘罩可以有效地限制灰尘进入探测器，然而却不可能彻底杜绝空气中的浮尘微粒进入探测器内。
因此，建议在进行土建施工、装修或其它会产生灰尘的活动开始以前卸下探测器，但必须通知有关管理部门。
3. 在进行维护保养时，应小心以避免损坏探测器。
4. 在探测器周围0.5m内，不应有遮挡物。
5. 探测器至空调送风孔边的水平距离不应小于1.5m。
6. 探测器至墙壁、梁边的水平距离不应小于0.5m。
7. 探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。
8. 探测器底座应安装牢固，其导线连接必须可靠。
9. 探测器的报警确认灯，应面向便于人员观察的主要入口方向。
本探测器的安装及布线与JTY-GM-GST9611型点型光电感烟火灾探测器相同。
JTW-ZDM-LA1400A感温火灾探测器（A2）•一、JTW-ZDM-LA1400 概述JTW-ZDM-LA1400型点型感温火灾探测器（以下简称感温探测器）。
