关于线型感温火灾探测器的说明及不可恢复与可恢复的比较
不可恢复缆式线型定温火灾探测器说明书
JTW-LD-KC82001不可恢复缆式线型定温火灾探测器安装使用说明书1.概述JTW-LD-KC82001系列不可恢复缆式线型定温火灾探测器（以下简称探测器）是一种具有稳定、可靠、价格低廉特点的缆式线型定温探测器，技术性能指标符合GB16280-2005《线型感温火灾探测器》及1号修改单的内容，该探测器由感温电缆、电缆接线盒、终端盒三部分组成，采用无源触点输出方式，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道等工业场合。
JTW-LD-KC82001系列线型感温探测器具有如下功能特点：1）火警以无源触点形式输出；2）感温电缆采用双绞结构，抗机械损伤、抗电磁干扰能力强；特别适用于冶金、电力、石油化工等工业场所的火灾探测。
2.工作原理感温电缆一端经电缆接线盒接入报警控制系统的输入模块，另一端接终端盒；在报警温度以下时感温电缆不动作，当环境温度高于报警温度时，感温电缆动作并向输入模块提供一个闭合信号进行报警。
3.主要技术指标环境温度：信号转换器工作环境温度-10℃～50℃，感温电缆工作环境温度-30℃～50℃定温报警温度： JTW-LD-70-LY8001 报警温度 70℃JTW-LD-85-LY8001 报警温度 85℃JTW-LD-105-LY8001 报警温度 105℃JTW-LD-138-LY8001 报警温度 138℃长期工作相对湿度：≤98%，无凝水火警信号输出：无源触点形式输出；4.探测器安装4.1 基本要求1）感温电缆应以连续的无抽头或无分支的连接布线方式安装，并严格按照设计要求进行施工，如确需中间接头时，必须使用专用的感温电缆中间接线盒。
2）探测分区的划分依据规范进行，结合探测区域的特征和环境温度，决定感温电缆的长度和回路数，一个回路的感温电缆长度不应大于200米。
3）感温电缆的敷设方式应按照设计要求进行。
4）感温电缆的布设原则上应尽可能靠近防护对象，对于要求探测器在火灾发生以前或产生的热导致设备失灵之前，就能够检测出其温度逐步上升或过热的现象，则更应采用直接接触式布设，有关布设方式和间距请参照国家规范。

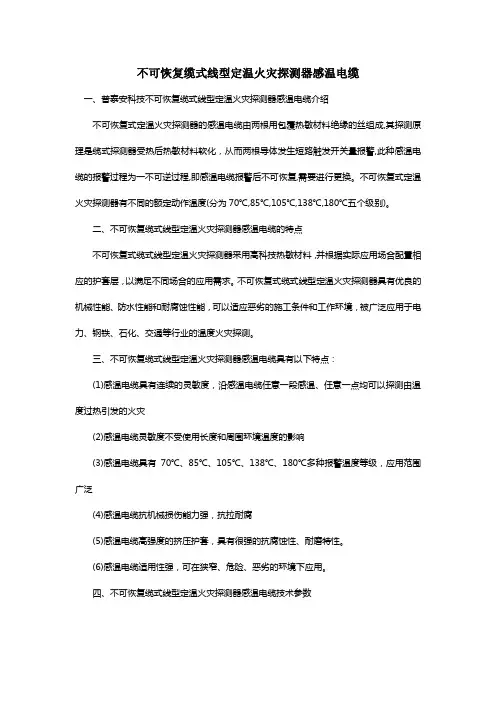

不可恢复缆式线型定温火灾探测器感温电缆
不可恢复缆式线型定温火灾探测器感温电缆
一、普泰安科技不可恢复缆式线型定温火灾探测器感温电缆介绍
不可恢复式定温火灾探测器的感温电缆由两根用包覆热敏材料绝缘的丝组成,其探测原理是缆式探测器受热后热敏材料软化，从而两根导体发生短路触发开关量报警,此种感温电缆的报警过程为一不可逆过程,即感温电缆报警后不可恢复,需要进行更换。
不可恢复式定温火灾探测器有不同的额定动作温度(分为70℃,85℃,105℃,138℃,180℃五个级别)。
二、不可恢复缆式线型定温火灾探测器感温电缆的特点
不可恢复式缆式线型定温火灾探测器采用高科技热敏材料，并根据实际应用场合配置相应的护套层，以满足不同场合的应用需求。
不可恢复式缆式线型定温火灾探测器具有优良的机械性能、防水性能和耐腐蚀性能，可以适应恶劣的施工条件和工作环境，被广泛应用于电力、钢铁、石化、交通等行业的温度火灾探测。
三、不可恢复缆式线型定温火灾探测器感温电缆具有以下特点：
(1)感温电缆具有连续的灵敏度，沿感温电缆任意一段感温、任意一点均可以探测由温度过热引发的火灾
(2)感温电缆灵敏度不受使用长度和周围环境温度的影响
(3)感温电缆具有70℃、85℃、105℃、138℃、180℃多种报警温度等级，应用范围广泛
(4)感温电缆抗机械损伤能力强，抗拉耐腐
(5)感温电缆高强度的挤压护套，具有很强的抗腐蚀性、耐磨特性。
(6)感温电缆适用性强，可在狭窄、危险、恶劣的环境下应用。
四、不可恢复缆式线型定温火灾探测器感温电缆技术参数。
关于线型感温火灾探测器的说明及不可恢复与可恢复的比较
关于线型感温火灾探测器的说明及不可恢复与可恢复感温电缆的比较根据国家标准《线型感温火灾探测器》GB16280-2005的分类，线型感温火灾探测器根据工作方式分为可恢复式和不可恢复式两类；根据动作性能非为定温、差温、差定温三类；根据工作原理分为缆式和空气管式两类。
目前，在市场上应用最多的是缆式线型感温火灾探测器，广泛应用于电缆隧道、电缆夹层、交通隧道、皮带传送装置、油库等场所。
缆式线型感温火灾探测器有感温电缆、微机调制器（转换盒）、终端处理器（终端盒）等部件组成。
主要在3个方面存在差异：1.微机调制器（微机头）2.感温电缆性能3.安装使用方面。
1.微机调制器（微机头转换盒）从微机调制器（转换盒）和终端处理器的技术上存在区别；转换盒内部电路：可恢复微机调制器电路上存在滤波、防护等电路，不可恢复（开关量转换盒）电路上都没有此部分电路。
会导致产品稳定性相对差，电磁兼容性能力较低。
产品误报率相对高。
2.感温电缆性能（1）不可恢复感温电缆探测原理此类探测器的原理是用温电缆内部是两根弹性钢丝，每根钢丝外面包有一层感温且绝缘的材料，在正常监视状态下，两根钢丝处于绝缘状态，当周边环境温度上升到预定动作温度时，温度敏感材料破裂，两根钢丝产生短路，输入模块检查到短路信号后产生报警探测器发出火灾报警信号.A．响应时间问题此类探测器温度传感一般响应速度比较慢，当环境温度达到温度额定报警温度后，需要比较长的时间温度才能动作。
响应时间比较长，如果温度开关包裹外护套构成感温电缆,感温电缆的响应时间会更长。
B．容易损毁问题容易受挤压等外力因素而损坏,即出现以下两种情况,一旦感温电缆损坏可能影响到整条感温电缆的使用，很可能造成以下后果：(a)由于损坏发生了短路,整条感温电缆可能报警；(b)由于损坏发生了断路,此处的火灾可能漏报；产品一旦磕碰或者产品误报警就必须更换新的感温电缆。
否则系统瘫痪，不能正常使用。
C．抗干扰能力弱的问题感温电缆一般应用于电缆隧道、电缆沟等存在强干扰的场所，一旦有高压串入感温电缆，将不可避免的将传感元件击穿或烧毁；另外，如果传感元件传输的信号为数字信号，使用场所存在的强干扰可能会影响信号传输，增加此类感温电缆的报警不稳定、不可靠因素。
中级消防设施操作员(消防设施监控操作方向)考试试题二
中级消防设施操作员（消防设施监控操作方向）考试试题二单选题（江南博哥）1、《防火门监控器》（GB 29364）对指示灯颜色作出了统一规定。
（）用于门磁开关的反馈信号。
橙色红色黄色绿色答案红色解析：防火门监控器是用于显示并控制防火门打开、关闭状态的控制装置。
防火门监控器应以红色指示启动信号、电动闭门器和释放器的动作信号和门磁开关的反馈信号；黄色指示故障、自检状态；绿色指示电源工作状态和释放器的反馈信号。
结合题意，本题应选择“红色”，其他选项均可排除。
2、消防应急灯具是指为人员疏散、消防作业提供（）的各类灯具，包括消防应急照明灯具和消防应急标志灯具。
照明和指示标志照明指示标志指示疏散出口答案照明和指示标志解析：消防应急照明和疏散指示系统是指为人员疏散和发生火灾时仍需工作的场所提供照明和疏散指示的系统。
消防应急灯具是指为人员疏散、消防作业提供照明和指示标志的各类灯具，包括消防应急照明灯具和消防应急标志灯具。
结合题意，本题应选择“照明和指示标志”，其他选项均可排除。
3、对消防联动控制器的显示屏保养要求是（）。
.显示字符清晰可读功能标注清晰、明显表面应用湿布擦拭清洁干净显示不正常的问题应及时修复答案.显示字符清晰可读解析：消防联动控制器显示屏保养要求是显示字符清晰可读。
“功能标注清晰、明显”是指示灯保养的要求；“表面应用湿布擦拭清洁干净”是开关按键、键盘鼠标保养方法；“显示不正常的问题应及时修复”是消防联动控制器指示灯、显示屏保养方法，而不是保养要求。
结合题意，本题应选“显示字符清晰可读”，其他选项均可排除。
4、运行消防控制室图形显示装置软件，点击“查看”选项，有（）子菜单。
1个2个3个4个答案3个解析：通过消防控制室图形显示装置查询历史信息时，运行消防控制室图形显示装置软件，点击“查看”选项，有三个子菜单，分别为报警历史记录查询”“操作和系统记录查询”“设备（设施）查询”，结合题意，本题应选“3个”，其余选项均可排除。
线型火灾探测器（感温电缆）简介
线型火灾探测器（感温电缆）简介线型火灾探测器（感温电缆）简介线型火灾探测器（感温电缆）火焰探测器可燃/有毒气体探测报警系统空气采样式极早期烟雾探测系统1、可恢复式缆式线型定温火灾探测器是一种线型感温火灾探测器。
2、探测器具有可重复使用、报警温度可设定调整、环境温度自动跟踪补偿、可显示被保护物温度值及实时温度变化曲线、提供2级报警、并具有报警防断电功能的火灾探测产品，该探测器以中华人民共和国国家标准GB16280 -2005《线型感温火灾探测器》及第一号修改单为其主要设计依据。
3、探测器在正常监视状态下（即常温环境下），微机处理器电路内的桥路处于平衡状态，当感温电缆导体本身断裂，或导体间短路时，微机处理器发出故障信号，当感温电缆周围的温度，在发生火灾时达到探测器预先设定的额定报警温度，感温电缆的绝缘电阻下降使桥路失衡，在通过放大、比较、判断处理电路微机处理器发出火警信号。
4、该探测器可与国内外任何种类的火灾报警控制器连接构成火灾自动探测报警系统。
该产品广泛应用于冶金、电力、石化等工业场合，尤其适用于内燃机车、船舰、大型野外变电设备、飞机库、公路铁路地铁隧道等高举架、大空间的场所。
产品技术参数及指标：1、感温电缆的动作温度可在85℃，105℃之间设定调整2、感温电缆采用缆式绞合结构，外带金属编织，具有抗机械损伤和抗电磁干扰能力；3、允许工作温度范围：－30℃－＋75℃；4、工作电压：18V－36V；5、探测器静态监视电流小于10mA；6、火警电流小于15mA；7、最大长期工作相对湿度90％－98％，短期可达100％8、敏感元件耐压10KV；9、具有断路短路两种故障报警功能；10、微机处理器除了提供继电器无源触点信号输出外，还配备了RS485信号输出；11、探测器具有2级火警输出。
缆式线型感温火灾探测器安装使用说明书
一、概述缆式线型感温火灾探测器（以下简称探测器）分为可恢复式和不可恢复式，报警温度分别为定温85℃和105℃。
探测器由信号处理单元、终端处理器、线型温度传感器三部分构成。
探测器采用两总线制连接方式，可与泰和安火灾报警控制器直接连接，实现火警及故障信号上传；也可独立使用，报警时由信号线输出火警状态，报故障时由探测器信号线输出故障状态。
探测器主要应用于以下场所：✧电缆设施：电缆隧道、电缆竖井、电缆夹层，电缆桥架等。
✧电力设施：配电装置、开关设备、变压器，电抗器等。
✧皮带传输设施：运煤、运料皮带，自动化生产线等。
探测器产品分类：二、特点1.两总线：直接接入火灾报警总线，不需外接模块。
2.报警准确、不误报：智能算法，有效识别火灾。
3.总线与电缆电气隔离，减少干扰。
4.可恢复式，可重复使用，降低使用成本。
5.支持独立工作：具备火警、故障触点输出。
6.高防护，环境适应能力强。
三、技术参数1.工作电压：额定电压DC 24V （15V ～28V ）2.工作电流：监视电流：1.5mA 报警电流：2mA3.报警温度：85℃：JTW-LDM-TX3LF01/85、JTW-LDM-TX3L01/85105℃：JTW-LDM-TX3LF02/105、JTW-LDM-TX3L02/1054.探测器类别：缆式、定温、探测型、可恢复式：JTW-LDM-TX3LF01/85、JTW-LDM-TX3LF02/105缆式、定温、探测型、不可恢复式：JTW-LDM-TX3L01/85、JTW-LDM-TX3L02/1055.使用长度：≤200m ：6.防护等级：IP667.环境温度：JTW-LDM-TX3LF01/85编码型、可恢复式、定温85℃JTW-LDM-TX3LF02/105编码型、可恢复式、定温105℃JTW-LDM-TX3L01/85编码型、不可恢复式、定温85℃JTW-LDM-TX3L02/105编码型、不可恢复式、定温105℃-10～+50℃（JTW-LDM-TX3LF01/85，JTW-LDM-TX3L01/85）-10～+70℃（JTW-LDM-TX3LF02/105，JTW-LDM-TX3L02/105）8.状态指示：运行指示灯绿色，正常工作时闪亮，火警指示灯红色，火警时常亮，故障指示灯黄色，线型温度传感器短路、断路时常亮。
缆式感温探测器与线型光纤感温火灾探测器的区别
缆式感温探测器与线型光纤感温火灾探测器的区别发布时间：2008-4-13 点击量：778次一、感温原理的区别线型光纤感温火灾探测器（喇曼散射技术）是一种无电检测技术，本身非常安全，拉曼散射的工作原理主要是根据入射光在光纤内通过时，由于光纤本体所处的温度不同而引起该处的光线散射率不同，进而影响光线发射端收到的散射光的强度发生变化，从而计算该处的温度值。
由于光线在光纤内的传输速度是定量的，因此根据发射端收到散射光的先后顺序和时间间隔，就可以计算光纤本体沿线的温度分布。
缆式感温探测器是一种电信号检测技术，感温电缆具有高阻抗特性。
其中两根感温电缆的护套是用一种特殊的NTC高分子材料制成，系统通过连续监测这种特殊材料的电阻变化来感应温度的变化。
缆式感温探测器回路之间温度的变化，引起的回路之间电阻的变化——如温度升高，电阻下降。
这种变化通过相应的电子模块来监视，同时在预先设定的档位把这种变化转换成信号，如达到报警位置，则发出报警信号。
二、抗干扰能力的区别线型光纤感温火灾探测器可以抵抗一切电磁干扰，而缆式感温探测器尽管也采取相关屏蔽措施，可以抵抗弱电环境的干扰，但无法在强电磁场的环境中，特别是在有高压电力设施时不受任何干扰。
三、测温的实时性的区别线型光纤感温火灾探测器可对电缆进行实时在线温度监测，可以在设定的温度报警，而缆式感温探测器只能对设定的温度（如65℃、85℃、105℃）进行报警，无法判断在不报警情况下的温度状况和温度发展趋势，对于比较昂贵的模拟量4芯缆式感温探测器虽然可对报警温度可调，但是精度不高。
四、非破坏性的区别线型光纤感温火灾探测器的光纤材料是石英，耐高温，寿命长；而普通的2芯缆式感温探测器采用的是热敏绝缘材料，往往在报警后绝缘材料的热敏特性破坏，并成短路状态，难以恢复，不可再使用，只能重新更换，维护工作量大。
即使是模拟量4芯缆式感温探测器即使在报警后能恢复常态，但在遇到高温后就很难恢复。
五、误报概率的区别线型光纤感温火灾探测器不会由于强电干扰而形成误报，而缆式感温探测器在有强电的环境中经常误报。
缆式线型感温火灾探测器简介
缆式线型感温⽕灾探测器简介
缆式线型感温⽕灾探测器就是我们俗称的感温电缆，它⼀般由微机处理器、终端盒和感温电缆这三部分组成，感温电缆根据使⽤⽅式不同还可以分为可恢复式感温电缆和不可恢复式感温电缆这两种。
不可恢复式定温⽕灾探测器的感温电缆由两根⽤热敏材料绝缘的钢丝组成, 其探测原理是缆式探测器受不可恢复式定温⽕灾探测器热后热敏材料电阻率降低从⽽触发开关量的温度报警, 根据不同的场合选⽤不同额定动作温度的探测器(⼀般分为68℃, 88℃, 105℃, 138℃, 180℃五个级别) , 其敷设⽅式采⽤接触性正弦波和围绕式敷设, 不可恢复式定温⽕灾探测器的感温电缆最⼤的优点是造价低廉, 但是该种探测器存在以下三种问题：只能对固定或者设定的温度进⾏单级报警；在⼯业环境中, 其简易的结构容易造成机械损伤; 报警原理简单, 电磁兼容性差, 容易受电磁⼲扰造成误报, 从⽽降低可靠性；报警⽅式为⼀次性破坏式, 不可重复使⽤。
可恢复式定温⽕灾探测器就是可以重复使⽤的感温电缆。
感温电缆（缆式线型定温⽕灾探测器）⼴泛应⽤于涵盖电⼒、酿酒、烟草、矿⼭、钢铁、⽯化、交通、通信、等⾏业的电⼚、钢⼚、铝⼚、选煤⼚、电站、变压器、变电所、油库、⼤型纪念馆、展览馆、古建筑、⼤型商场、油罐、化⼯储罐、冶⾦、配电盘、⽯化⼯⼚、飞机库、仓库、机场、造船、医院、地铁、等⼯矿企业电缆隧道、线槽、电缆夹层、传输带、电控设备、电缆竖井、电缆沟、电缆桥架以及室内外⼤型仓储设备、易爆堆垛的⽕灾探测报警。
更多缆式线型感温⽕灾探测器请关注博主最新更新，欢迎专业⼈⼠指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于线型感温火灾探测器的说明
及不可恢复与可恢复感温电缆的比较
根据国家标准《线型感温火灾探测器》GB16280-2005的分类，线型感温火灾探测器根据工作方式分为可恢复式和不可恢复式两类；根据动作性能非为定温、差温、差定温三类；根据工作原理分为缆式和空气管式两类。
目前，在市场上应用最多的是缆式线型感温火灾探测器，广泛应用于电缆隧道、电缆夹层、交通隧道、皮带传送装置、油库等场所。
缆式线型感温火灾探测器有感温电缆、微机调制器（转换盒）、终端处理器（终端盒）等部件组成。
主要在3个方面存在差异：1.微机调制器（微机头）2.感温电缆性能3.安装使用方面。
1.微机调制器（微机头转换盒）
从微机调制器（转换盒）和终端处理器的技术上存在区别；转换盒内部电路：可恢复微机调制器电路上存在滤波、防护等电路，不可恢复（开关量转换盒）电路上都没有此部分电路。
会导致产品稳定性相对差，电磁兼容性能力较低。
产品误报率相对高。
2.感温电缆性能
（1）不可恢复感温电缆探测原理
此类探测器的原理是用温电缆内部是两根弹性钢丝，每根钢丝外面包有一层感温且绝缘的材料，在正常监视状态下，两根钢丝处于绝缘状态，当周边环境温度上升到预定动作温度时，温度敏感材料破裂，两根钢丝产生短路，输入模块检查到短路信号后产生报警探测器发出火灾报警信号.
A．响应时间问题
此类探测器温度传感一般响应速度比较慢，当环境温度达到温度额定报警温
度后，需要比较长的时间温度才能动作。
响应时间比较长，如果温度开关包裹外护套构成感温电缆,感温电缆的响应时间会更长。
B．容易损毁问题
容易受挤压等外力因素而损坏,即出现以下两种情况,一旦感温电缆损坏可能影响到整条感温电缆的使用，很可能造成以下后果：
(a)由于损坏发生了短路,整条感温电缆可能报警；
(b)由于损坏发生了断路,此处的火灾可能漏报；
产品一旦磕碰或者产品误报警就必须更换新的感温电缆。
否则系统瘫痪，不能正常使用。
C．抗干扰能力弱的问题
感温电缆一般应用于电缆隧道、电缆沟等存在强干扰的场所，一旦有高压串入感温电缆，将不可避免的将传感元件击穿或烧毁；另外，如果传感元件传输的信号为数字信号，使用场所存在的强干扰可能会影响信号传输，增加此类感温电缆的报警不稳定、不可靠因素。
（2）可恢复感温电缆探测原理
可恢复式缆式线型定温火灾探测器由敏感部件（感温电缆）、微机处理器（缆式系统连接模块，俗称微机头）和终端处理器组成。
感温电缆是线型感温火灾探测器的温度检测元件，其导线外挤塑负温度系数热敏绝缘材料形成绝缘，相互绞合并且两两短接成为回路，能够对沿着其安装长度范围内任意一点的温度变化进行探测。
微机处理器是通过检测感温电缆线芯之间的阻值变化，按照先进的模糊数学算法进行处理，对照不同环境下科学的火灾模型实施火灾监测的微电子设备，通过它可以和所有的火灾报警系统连接。
A．响应时间问题
温度传感一般响应速度比较快，当环境温度达到温度额定报警温度后，需要比较短的时间就能动作。
如果温度开关包裹外护套构成感温电缆,感温电缆的响应时间不会发生变化。
B．容易损毁问题
不容易受挤压等外力因素而损坏。
只要感温电缆的物理性能不被损坏，都能继续使用，产品动作后可以自动恢复伺服状态。
产品维护量较低
C．抗干扰能力的问题
（1）可重复使用：感温电缆报警时，由于其感温层没有发生结构上的变化，所以报警信号解除后仍然可以重新投入使用，除非经历高温灼烧。
（2）能够更好地监测感温电缆探测回路的工作状况，提高了系统的自我保护功能，无论感温电缆连接环节的任何短路或开路，都可以自动识别并给出相应的故障信号。
（3）报警温度等级：可恢复式缆式线型定温火灾探测器报警温度等级分为70℃、85℃、105℃、138℃、180℃-380℃。
（4）模拟量探测：可恢复式缆式线型定温火灾探测器的报警信号是微机处理器根据感温电缆现场探测回路的电阻值变化适时检测处理，通过模糊数学的计算方法，类比理想火灾模型得到的，是完全符合火灾实际参数的模拟量探测，从而提高了火灾探测的可靠性。
（5）温度补偿功能：具有智能温度补偿功能，当环境温度偶然波动剧烈，超出正常范围，能提高不动作温度范围。
（6）特别能耐受环境温度变化的影响。
（7）探测器的灵敏度可随电缆受热长度增加而提高，符合火灾发生规律。
（8）具备双极报警功能，最大降低误报率。
3.安装使用方面。
不可恢复开关量产品：产品更换维修比较方便的地点，环境要求：无尘、无水、电磁干扰小的地方。
如皮带廊桥。
大空间工业场所。
不是很重要的保护对象。
可恢感温电缆：线型感温火灾探测器自推出以来，由于具有良好的环境适应性，能够近距离或贴近保护，在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、电缆隧道、电缆桥架、电缆夹层、电缆竖井、车辆隧道、油气输送管道、油罐、变压器、配电盘等消防探测场所。
产品保养维护工作量较低。
