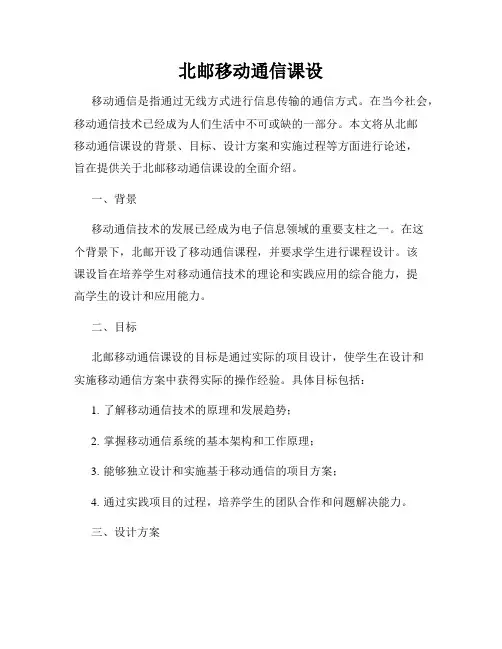

北邮移动通信课设
北邮移动通信课设移动通信是指通过无线方式进行信息传输的通信方式。
在当今社会，移动通信技术已经成为人们生活中不可或缺的一部分。
本文将从北邮移动通信课设的背景、目标、设计方案和实施过程等方面进行论述，旨在提供关于北邮移动通信课设的全面介绍。
一、背景移动通信技术的发展已经成为电子信息领域的重要支柱之一。
在这个背景下，北邮开设了移动通信课程，并要求学生进行课程设计。
该课设旨在培养学生对移动通信技术的理论和实践应用的综合能力，提高学生的设计和应用能力。
二、目标北邮移动通信课设的目标是通过实际的项目设计，使学生在设计和实施移动通信方案中获得实际的操作经验。
具体目标包括：1. 了解移动通信技术的原理和发展趋势；2. 掌握移动通信系统的基本架构和工作原理；3. 能够独立设计和实施基于移动通信的项目方案；4. 通过实践项目的过程，培养学生的团队合作和问题解决能力。
三、设计方案北邮移动通信课设的设计方案取决于具体的课程要求和学生的实际情况。
在设计方案中，可以采用如下步骤：1. 选择合适的移动通信技术或应用领域。
例如，可以选择LTE （Long Term Evolution）作为设计的基础。
2. 分析所选择的移动通信技术或应用领域的特点和需求。
了解其技术原理、频段要求、系统架构等。
3. 根据分析结果，制定实际的移动通信课设项目计划。
明确项目的目标、任务和时间安排等。
4. 开展实施阶段。
根据项目计划，进行系统设计、性能测试、数据分析等工作。
在此阶段，可以利用仿真软件或实际设备进行实验。
5. 整理实施结果，撰写课设报告。
报告应包括课设的目标、方法、实验过程、数据分析结果和结论等内容。
四、实施过程北邮移动通信课设的实施过程应按照设计方案进行，具体步骤如下：1. 熟悉移动通信技术相关的知识。
学生可以通过课堂学习、阅读教材和参考资料等途径获取必要的背景知识。
2. 团队组建。
学生可以根据自己的兴趣和专业特长，自行组队进行课设项目的实施。
北邮移动通信课程设计
信息与通信工程学院移动通信课程设计班级：姓名：学号：指导老师：日期：一、课程设计目的1、熟悉信道传播模型的matlab 仿真分析。
2、了解大尺度衰落和信干比与移动台和基站距离的关系。
3、研究扇区化、用户、天线、切换等对路径损耗及载干比的影响。
4、分析多普勒频移对信号衰落的影响，并对沿该路径的多普勒频移进行仿真。
二、课程设计原理、建模设计思路及仿真结果分析经过分析之后，认为a 、b 两点和5号1号2号在一条直线上，且小区簇中心与ab 连线中心重合。
在此设计a 、b 之间距离为8km ，在不考虑站间距的影响是默认设计基站间距d 为2km ，进而可求得a 点到5号基站距离为2km ，b 点到2号基站距离为2km ，则小区半径为3/32km,大于1km ，因而选择传播模型为Okumura-Hata 模型，用来计算路径损耗；同时考虑阴影衰落，本实验仿真选择阴影衰落是服从0平均和标准偏差8dB 的对数正态分布。
实验仿真环境选择matlab 环境。
关于路径损耗——Okumura-Hata 模型是根据测试数据统计分析得出的经验公式，应用频率在150MHz 到1 500MHz 之间，并可扩展3000MHz;适用于小区半径大于1km 的宏蜂窝系统，作用距离从1km 到20km 经扩展可至100km;基站有效天线高度在30m 到200m 之间，移动台有效天线高度在1m 到10m 之间。
其中Okumura-Hata 模型路径损耗计算的经验公式为：terrain cell te te te c p C C d h h h f L ++-+--+=lg )lg 55.69.44()(lg 82.13lg 16.2655.69α式中，f c （MHz ）为工作频率；h te （m ）为基站天线有效高度，定义为基站天线实际海拔高度与天线传播范围内的平均地面海拔高度之差；h re （m ）为终端有效天线高度，定义为终端天线高出地表的高度；d （km ）：基站天线和终端天线之间的水平距离；α(h re ) 为有效天线修正因子，是覆盖区大小的函数，其数字与所处的无线环境相关，参见以下公式：22(1.1lg 0.7)(1.56lg 0.8)(), 8.29(lg1.54) 1.1(), 300MHz,3.2(lg1.75) 4.97(), 300MHz,m m m m f h f dB h h dB f h dB f α---⎧⎪-≤⎨⎪->⎩中、小城市（）=大城市大城市C cell ：小区类型校正因子，即为：[]20, 2(lg /28) 5.4(dB), 4.78(lg )18.33lg 40.98(dB), cell C f f f ⎧⎪⎪=--⎨⎪---⎪⎩城市郊区乡村C terrain ：地形校正因子，地形校正因子反映一些重要的地形环境因素对路径损耗的影响，如水域、树木、建筑等。
北邮通信工程专业大三课程《移动通信》课件
实现方式
网络切片可以通过软件定义网络 （SDN）、网络功能虚拟化（ NFV）等技术实现。
边缘计算技术在核心网中应用
边缘计算概念
边缘计算是一种将计算、存储和网络等资源部署在网络边 缘的技术，以减少数据传输时延和提高处理效率。
01
在核心网中应用
通过边缘计算技术，可以将部分核心网 功能下沉到网络边缘，降低数据传输时 延和减少网络拥塞。
传统核心网架构回顾
基于TDM的PSTN/ISDN网络
01
采用时分复用技术，提供语音和低速数据业务。
基于ATM的B-ISDN网络
02 采用异步传输模式，支持多媒体业务，但因复杂性高
而未得到广泛应用。
基于IP的软交换网络
03
采用分组交换技术，实现语音、数据和视频业务的融
合。
EPC/5GC核心网架构演进趋势
多用户检测技术
介绍多用户检测的基本原理和 方法，如最大比合并（MRC） 、最小均方误差（MMSE）等 算法。
多址接入技术性能分析
分析不同多址接入技术的性能 特点和应用场景，如吞吐量、 时延、抗干扰能力等。
03
CATALOGUE
蜂窝网络规划与优化
蜂窝网络拓扑结构
蜂窝网络的基本概念
由基站和移动台组成，基站负责提供无线覆盖，移动台在基站覆盖 范围内进行通信。
LTE-Advanced系统原理
在LTE基础上引入载波聚合（CA）、多用户MIMO（MU-MIMO）、协同多点传输（CoMP）等先进技术，进一步 提高数据传输速率和系统性能。
特点
LTE/LTE-Advanced系统具有高速数据传输、低时延、高可靠性等优点，支持丰富的移动应用和智能终端 设备，是未来移动通信的主流技术之一。
北邮移动通信实验报告
北邮移动通信实验报告北邮移动通信实验报告一、引言本实验报告旨在总结北邮移动通信实验的实施情况、结果和分析，对实验数据进行归纳和解释，以及提出相应的建议和改进措施。
本实验旨在深入研究移动通信领域的相关技术，并通过实际操作和数据分析，加深对移动通信原理和应用的理解。
二、实验概述1·实验目的本实验的目的是通过模拟移动通信系统的工作原理和性能进行实际操作，熟悉移动通信系统的基本原理、标准和技术，并对系统的性能进行测试和评估。
2·实验设备和软件工具本实验使用的设备和软件工具包括：●移动通信实验设备（包括基站、移动终端、信道仿真器等）●相关的软件平台和工具（如Matlab、C++开发环境等）3·实验步骤本实验的步骤如下：●确定实验需求和目标，设计实验方案●配置实验设备和软件环境●进行实验操作和数据采集●对实验数据进行处理和分析●总结实验结果，提出建议和改进措施三、实验结果与分析1·实验数据收集和处理本实验收集到的数据主要包括移动通信系统的性能参数、信道传输情况、功率消耗等方面的指标。
收集到的数据经过处理和分析后，得出以下结论：●移动通信系统的覆盖范围和容量与基站的功率、天线高度、信道特性等因素相关●数据传输速率与信道带宽、调制方式和信噪比等因素相关2·实验结果分析根据实验数据的分析，可以得出以下结论：●移动通信系统的覆盖范围和容量可以通过调整基站的功率和天线高度来改善●数据传输速率可以通过增加信道带宽、改变调制方式和提高信噪比来提升四、实验总结1·实验成果本实验通过实际操作和数据分析，对移动通信系统的工作原理和性能有了更加深入的认识，对移动通信技术的应用和发展有了更加清晰的了解。
2·实验建议根据本实验的结果和分析，提出以下建议和改进措施：●在设计移动通信系统时，需要充分考虑基站的功率和天线高度对系统覆盖范围和容量的影响●需要注重提升信道传输质量，通过增大信道带宽、改变调制方式和提高信噪比等手段来提高数据传输速率五、附件本文档涉及的附件包括实验数据记录表、实验方案设计图等。
北邮专业课程设计
北邮专业课程设计一、课程目标知识目标：1. 理解并掌握通信原理的基本概念，包括信号与系统、数字信号处理等；2. 学会运用所学的理论知识，分析并解决实际问题；3. 掌握通信系统中常用的算法和协议，了解其优缺点及适用场景。
技能目标：1. 培养学生运用数学工具进行通信系统建模与分析的能力；2. 提高学生编程实践能力，能够使用相关软件工具进行通信系统设计与仿真；3. 培养学生团队协作和沟通能力，能够就通信领域的问题进行有效讨论和交流。
情感态度价值观目标：1. 激发学生对通信学科的热爱，培养其探索精神和创新意识；2. 培养学生具备良好的职业道德，关注通信技术在社会发展中的应用；3. 增强学生的国家意识和社会责任感，使其认识到通信技术在国家安全和国民经济发展中的重要作用。
分析课程性质、学生特点和教学要求，本课程目标旨在使北邮专业学生充分理解通信原理的基本理论，掌握相关技能，培养其创新意识和团队协作能力。
通过本课程的学习，学生将能够具备以下具体学习成果：1. 理论知识掌握：能够准确描述通信原理的基本概念、原理和方法；2. 实践能力：能够运用所学知识解决实际问题，进行通信系统设计与仿真；3. 团队协作与沟通：能够在团队项目中发挥个人优势，与团队成员有效沟通，共同完成任务；4. 情感态度价值观：具备通信领域的职业道德，关注通信技术在社会的应用，积极为国家的通信事业发展贡献力量。
二、教学内容1. 通信原理概述：介绍通信原理的基本概念、发展历程及在现代社会中的应用。
教材章节：第一章 通信原理概述2. 信号与系统：讲解信号的分类、特性及其在通信系统中的应用；系统分析的基本理论和方法。
教材章节：第二章 信号与系统3. 数字信号处理：学习数字信号处理的基本原理、算法及其在通信系统中的应用。
教材章节：第三章 数字信号处理4. 通信系统建模与仿真：介绍通信系统建模方法，运用相关软件进行系统设计与仿真。
教材章节：第四章 通信系统建模与仿真5. 常用算法与协议：学习并分析通信系统中常用的算法和协议，如调制解调、编码解码等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信息与通信工程学院移动通信课程设计班级：姓名：学号：指导老师：日期：一、课程设计目的1、熟悉信道传播模型的matlab 仿真分析。
2、了解大尺度衰落和信干比与移动台和基站距离的关系。
3、研究扇区化、用户、天线、切换等对路径损耗及载干比的影响。
4、分析多普勒频移对信号衰落的影响，并对沿该路径的多普勒频移进行仿真。
二、课程设计原理、建模设计思路及仿真结果分析经过分析之后，认为a 、b 两点和5号1号2号在一条直线上，且小区簇中心与ab 连线中心重合。
在此设计a 、b 之间距离为8km ，在不考虑站间距的影响是默认设计基站间距d 为2km ，进而可求得a 点到5号基站距离为2km ，b 点到2号基站距离为2km ，则小区半径为3/32km,大于1km ，因而选择传播模型为Okumura-Hata 模型，用来计算路径损耗；同时考虑阴影衰落，本实验仿真选择阴影衰落是服从0平均和标准偏差8dB 的对数正态分布。
实验仿真环境选择matlab 环境。
关于路径损耗——Okumura-Hata 模型是根据测试数据统计分析得出的经验公式，应用频率在150MHz 到1 500MHz 之间，并可扩展3000MHz;适用于小区半径大于1km 的宏蜂窝系统，作用距离从1km 到20km 经扩展可至100km;基站有效天线高度在30m 到200m 之间，移动台有效天线高度在1m 到10m 之间。
其中Okumura-Hata 模型路径损耗计算的经验公式为：terrain cell te te te c p C C d h h h f L ++-+--+=lg )lg 55.69.44()(lg 82.13lg 16.2655.69α式中，f c （MHz ）为工作频率；h te （m ）为基站天线有效高度，定义为基站天线实际海拔高度与天线传播范围内的平均地面海拔高度之差；h re （m ）为终端有效天线高度，定义为终端天线高出地表的高度；d （km ）：基站天线和终端天线之间的水平距离；α(h re ) 为有效天线修正因子，是覆盖区大小的函数，其数字与所处的无线环境相关，参见以下公式：22(1.1lg 0.7)(1.56lg 0.8)(), 8.29(lg1.54) 1.1(), 300MHz,3.2(lg1.75) 4.97(), 300MHz,m m m m f h f dB h h dB f h dB f α---⎧⎪-≤⎨⎪->⎩中、小城市（）=大城市大城市C cell ：小区类型校正因子，即为：[]20, 2(lg /28) 5.4(dB), 4.78(lg )18.33lg 40.98(dB), cell C f f f ⎧⎪⎪=--⎨⎪---⎪⎩城市郊区乡村C terrain ：地形校正因子，地形校正因子反映一些重要的地形环境因素对路径损耗的影响，如水域、树木、建筑等。
合理的地形校正因子可以通过传播模型的测试和校正得到，也可以由用户指定。
本实验中选择了相对简单的中小城市模型，其中的参量选择如下：())8.0lg 56.1()7.0lg 11.1(---=c re c re f h f h α；同时0=cell C ，0=terrain C ，h_b=50 。
Okumura-Hata 函数表达如下：function p=Okumura_Hata(f,h_m,d,c_t)a=(1.1*log10(f)-0.7).*h_m-(1.56*log10(f)-0.8);h_b=50;c=0;p=69.55+26.16*log10(f)-13.82*log10(h_b)-a+(44.9-6.55*log10(h_b ))*log10(d)+c+c_t;End其中工作频率 f 、移动台天线h_m 和c_t （即0=terrain C ）需要输入。
关于阴影衰落——本实验仿真选择服从0平均和方差16dB 的对数正态分布的函数。
由于大尺度衰落由路径损耗和阴影衰落两部分组成，示例如下for d1=0:0.005:2n=normrnd(0,10.^1.6);r=10.*log(n);p1=Okumura_Hata(f,h_m,2-d1,c_t)+r; %5号基站服务plot(d1,p1,'b.');hold on ;end ;其中大尺度衰落变量p1=Okumura_Hata(f,h_m,2-d1,c_t)+r,其中由以下表达实现r 产生正态随机数，然后和路径损耗相加，描点。
n=normrnd(0,10.^1.6);r=10.*log(n);这样从而实现两部分的组合。
关于建模设计思路——经过分析过后，建立模型，设计a 点为起始点坐标为0，b 点坐标为8，单位为km ，d 为ab 直线上从a 出发的距离。
仿真内容1——a到b的大尺度衰落根据蜂窝理论可知，33≤≤d时1号基站服务，≤d时，5号基站服务，50≤≤d时2号基站服务，同时又根据仿真计算情况细分成了6个路程段，具体函5≤8数表达实现如下：for d1=0:0.005:2n=normrnd(0,10.^1.6);r=10.*log(n);p1=Okumura_Hata(f,h_m,2-d1,c_t)+r; %5号基站服务plot(d1,p1,'b.');hold on;end;for d2=2:0.005:3n=normrnd(0,10.^1.6);r=10.*log(n);p2=Okumura_Hata(f,h_m,d2-2,c_t)+r; %5号基站服务plot(d2,p2,'b.');hold on;end;for d3=3:0.005:4n=normrnd(0,10.^1.6);r=10.*log(n);p3=Okumura_Hata(f,h_m,4-d3,c_t)+r; %1号基站服务plot(d3,p3,'b.');hold on;end;for d4=4:0.005:5n=normrnd(0,10.^1.6);r=10.*log(n);p4=Okumura_Hata(f,h_m,d4-4,c_t)+r; %1号基站服务plot(d4,p4,'b.');hold on;end;for d5=5:0.005:6n=normrnd(0,10.^1.6);r=10.*log(n);p5=Okumura_Hata(f,h_m,6-d5,c_t)+r; %2号基站服务plot(d5,p5,'b.');hold on;end;for d6=6:0.005:8n=normrnd(0,10.^1.6);r=10.*log(n);p6=Okumura_Hata(f,h_m,d6-6,c_t)+r; %2号基站服务plot(d6,p6,'b.');hold on;end;仿真1结果分析：由图可知，其中损耗极小值出现的位置d=2（5号基站），d=4（1号基站），d=6（2号基站）都是基站附近位置，然后两个基站交接的区域是损耗较大的地方，与理论分析一致。
同时观测两个边界a点和b点可知，随着距离基站的距离增大，损耗明显增大，也符合电磁波传播规律。
其中下图1为考虑阴影衰落的路径损耗，图2为不考虑阴影衰落的路径损耗。
仿真内容2——S/I-距离的影响经过分析之后了解S/I 为信干比，及有效信号功率和干扰信号之比，本实验中考虑对应的是邻频的6个小区的干扰，同时为计算简便做近似，认为频率都相同。
此模型建立的关键点在于移动台与各个小区基站距离的计算，利用几何知识可得知，此外，为分析简便，只考虑大尺度衰落，即利用仿真1中得到的公式来作为传播损耗L ，从而计算移动台的接收功率r P ，基站功率都相同为t P 。
利用公式r t P P L /=可求得r P 。
从而由公式))/(lg(10/7654321r r r r r r r P P P P P P P I S +++++=可求得S/I-距离的关系。
根据计算情况又分成3段，d1=0:0.005:2；d2=2:0.005:4；d3=4:0.005:8。
具体函数表达实现，第一段d1如下：for d1=0:0.005:2n=normrnd(0,10.^1.6);r=10.*log(n);a1=2-d1;b=2;c=3.^0.5*2;d_5=a1;d_4=(a1.^2+b.^2+a1*b).^0.5;d_6=d_4;d_3=(a1.^2+c.^2+3.^0.5*a1*c).^0.5;d_7=d_3;d_2=6-d1;d_1=4-d1;p1=Okumura_Hata(f,h_m,d_1,c_t)+r;p2=Okumura_Hata(f,h_m,d_2,c_t)+r;p3=Okumura_Hata(f,h_m,d_3,c_t)+r;p4=Okumura_Hata(f,h_m,d_4,c_t)+r;p5=Okumura_Hata(f,h_m,d_5,c_t)+r;p6=Okumura_Hata(f,h_m,d_6,c_t)+r;p7=Okumura_Hata(f,h_m,d_7,c_t)+r;pr1=pt/(10.^(p1/10));pr2=pt/(10.^(p2/10));pr3=pt/(10.^(p3/10));pr4=pt/(10.^(p4/10));pr5=pt/(10.^(p5/10));pr6=pt/(10.^(p6/10));pr7=pt/(10.^(p7/10));sir=pr1/(pr2+pr3+pr4+pr5+pr6+pr7);sir_1=10*log(sir);plot(d1,sir_1,'b.');hold on;end;d2段和d3段大致相同，在此不赘述。
仿真2结果分析，图中的两个极小值点对应的横坐标位置就是相当于5号基站和2号基站的位置，表明在5号基站和2号基站中心位置，干扰最强，S/I也最小；极大值点显然对应的是1号基站的中心位置，此时干扰最小，S/I也最大。
分析两个边界可知，当移动台离基站距离都较远时，接收功率都很小，所以SIR也小于极小值。
仿真内容3——扇区化的影响经过分析可知，一般是每个小区分成3个扇区，由于发射方向不是全方向，所以功率相对更加集中，所以对天线的发射功率需求更低，从而使得载干比得到提升，同频和邻频小区的干扰减弱。
关于对路径损耗和阴影衰落影响，只是在小区内部会有不同扇区的切换，若考虑三个扇区天线的发射功率都相等，则不会对路径损耗和阴影衰落不会产生多余的影响。
仿真内容4——对切换和用户数的研究当移动用户处于通话状态时，如果出现用户从一个小区移动到另一个小区的情况，为了保证通话的连续，系统要将对该MS的连接控制也从一个小区转移到另一个小区，这种将正在处于通话状态的MS移动到新的业务信道上（新的小区）的过程称为“切换”。
