PLC自控系统维修安全操作规程
PLC操作规程

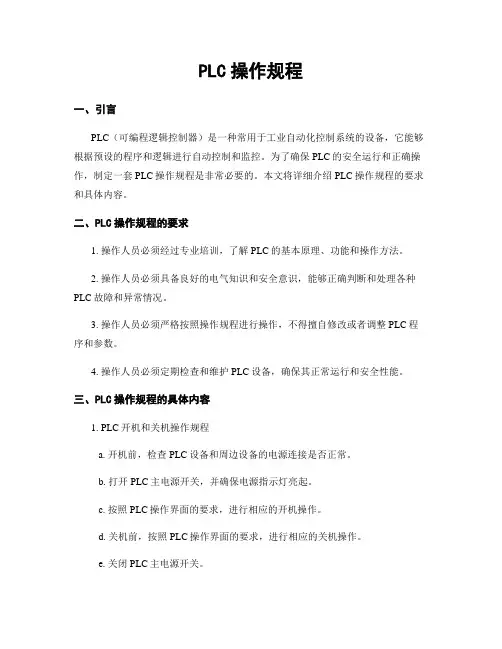

PLC操作规程一、引言PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备，它能够根据预设的程序和逻辑进行自动控制和监控。
为了确保PLC的安全运行和正确操作，制定一套PLC操作规程是非常必要的。
本文将详细介绍PLC操作规程的要求和具体内容。
二、PLC操作规程的要求1. 操作人员必须经过专业培训，了解PLC的基本原理、功能和操作方法。
2. 操作人员必须具备良好的电气知识和安全意识，能够正确判断和处理各种PLC故障和异常情况。
3. 操作人员必须严格按照操作规程进行操作，不得擅自修改或者调整PLC程序和参数。
4. 操作人员必须定期检查和维护PLC设备，确保其正常运行和安全性能。
三、PLC操作规程的具体内容1. PLC开机和关机操作规程a. 开机前，检查PLC设备和周边设备的电源连接是否正常。
b. 打开PLC主电源开关，并确保电源指示灯亮起。
c. 按照PLC操作界面的要求，进行相应的开机操作。
d. 关机前，按照PLC操作界面的要求，进行相应的关机操作。
e. 关闭PLC主电源开关。
2. PLC程序加载和运行规程a. 在PLC操作界面上选择需要加载的程序，并进行加载操作。
b. 检查加载的程序是否正确，确保程序版本和参数设置与实际需求相符。
c. 在加载程序后，进行相应的程序运行操作，确保PLC能够按照预设的逻辑进行自动控制。
3. PLC参数设置和调整规程a. 根据实际需求，进入PLC参数设置界面。
b. 根据设备要求和工艺流程，进行相应的参数设置和调整。
c. 确认参数设置和调整后，保存设置并退出参数设置界面。
4. PLC故障处理和维护规程a. 当PLC浮现故障或者异常情况时，操作人员应即将住手PLC运行，并查找故障原因。
b. 根据故障现象和报警信息，进行相应的故障诊断和处理。
c. 如果无法解决故障，及时报告相关人员，并按照规定流程进行维修和更换设备。
5. PLC安全操作规程a. 操作人员必须穿戴符合安全要求的工作服和个人防护装备。
PLC操作规程
PLC操作规程引言概述：PLC（可编程逻辑控制器）是一种常用的自动化控制设备，广泛应用于工业控制系统中。
为了确保PLC的正常运行和安全性，制定并遵守PLC操作规程是非常重要的。
本文将详细介绍PLC操作规程的五个部分。
一、PLC操作前的准备工作：1.1 检查电源和电气连接：确保PLC的电源连接正常，电气线路无松动或短路等问题。
1.2 检查输入输出设备：确认PLC的输入输出设备连接正确，且与控制对象相匹配。
1.3 检查程序和数据备份：在进行PLC操作之前，应备份好原有程序和数据，以防止意外丢失。
二、PLC操作步骤：2.1 启动PLC：按下PLC的启动按钮或根据操作手册中的指示启动PLC，确保PLC处于正常工作状态。
2.2 加载程序：根据需要，将事先备份好的程序加载到PLC中，并进行必要的参数设置。
2.3 运行程序：通过操作界面或按下相应按钮，启动PLC程序的运行，实现对控制对象的控制。
三、PLC操作时的注意事项：3.1 避免过载：在进行PLC操作时，应确保控制对象的负载不超过PLC的额定负载，以防止PLC过载损坏。
3.2 防止干扰：避免将PLC放置在电磁干扰较大的环境中，以免干扰PLC的正常运行。
3.3 定期维护：定期对PLC进行检查和维护，清洁PLC设备，并检查电源和电气连接是否正常。
四、PLC操作故障处理：4.1 确认故障现象：在PLC操作过程中，如出现异常情况，应及时记录故障现象并进行确认。
4.2 排除外部因素：首先检查是否存在外部因素引起的故障，如电源故障、电气线路松动等。
4.3 联系维修人员：如果无法解决故障，应及时联系专业的PLC维修人员，避免自行拆卸和修理。
五、PLC操作安全措施：5.1 遵守操作规程：严格按照PLC操作规程进行操作，避免操作失误导致事故发生。
5.2 使用防护措施：在进行PLC操作时，应佩戴防护手套、护目镜等个人防护装备，确保人身安全。
5.3 停电操作：在对PLC进行维护或更换部件时，务必切断电源，避免电击和其他意外伤害。
PLC安全操作规程
1、接到操作工的异常报告，即将赶到；工作服和鞋子要擦干净，在室内交谈不能大声。
2、进入主控室工作，首先要向操作工了解当时情况，未经允许，不得操作任何开关、按钮、键盘。
3、每次检修内容、情况都要认真记录，每一个月一次设备运行情况分析。
4、修改程序参数要经领导允许，并详细记录，功能性修改需向生产部申请。
5、电器元件不能随便用参数不同的元件代替，紧张情况下的暂时措施要及时处理，并做好记录。
6、检修中遵守优先更换元件，离线分析维修元件的原则。
7、作业后要清理现场一切东西，关好柜门。
8、不许随便触摸 PLC 模板，不许带电拉、插模件，遵守先检查外围，再检查 PLC 的原则。
确认外围完好后，方可对 PLC 进行检查。
PLC 的维修应由专门人员执行。
9、PLC 浮现死机，需查明原因，未明确原因时，切勿盲目重新启动，严禁随意修改各种地址、跳线、屏蔽信号、取销联琐等。
10、更换模件要特殊注意防静电工作。
11、更换按钮等元件，要认真了解自动化等相关问题，以免造成设备事故。
12、检修结束后，要有一定的时间监护，确认无问题后，方可离开。
13、编程器不能当个人机使用，不许在机器上操作其它磁盘或者装入其它操作系统。
目前，国内的建设项目，大多由业主自行实施项目管理，这种模式在技术和管理方面存在着许多缺陷：缺乏专业人员，无法实现资源的优化配置，不利于项目的动态管理，不能有效积累和反复应用自己的建设经验等。
如今，国际上大中型工程项目的业主，已采用了一种新的管理模式—PMC (ProjectManagementConsultant，即项目管理咨询)。
即业主依靠专业的工程咨询公司，为其项目提供科学的经济评价；优化的设计方案；有效的合同管理；先进的质量、 HSE (HealthSafetyEnvironment，即健康、安全、环境)、投资与进度等方面的管理经验和控制方法，以及承担项目的概念设计；地质勘察；基本设计；承包商招标；项目管理；长周期采办支持；采办监理；详细设计监理；现场施工监理等。
PLC操作规程

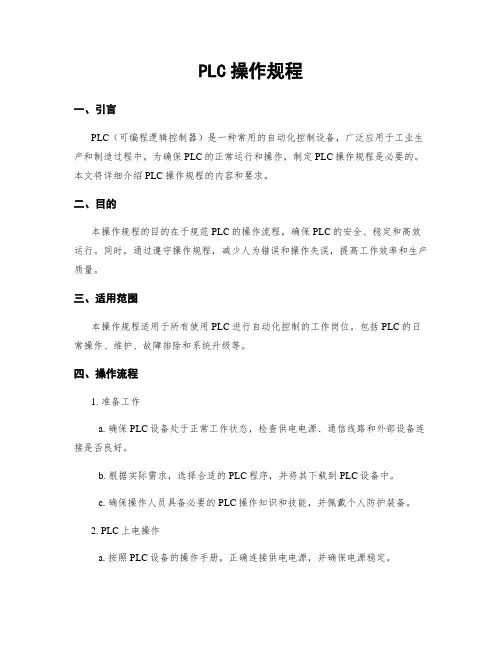

PLC操作规程一、引言PLC（可编程逻辑控制器）是一种常用的自动化控制设备，广泛应用于工业生产和制造过程中。
为确保PLC的正常运行和操作，制定PLC操作规程是必要的。
本文将详细介绍PLC操作规程的内容和要求。
二、目的本操作规程的目的在于规范PLC的操作流程，确保PLC的安全、稳定和高效运行。
同时，通过遵守操作规程，减少人为错误和操作失误，提高工作效率和生产质量。
三、适用范围本操作规程适用于所有使用PLC进行自动化控制的工作岗位。
包括PLC的日常操作、维护、故障排除和系统升级等。
四、操作流程1. 准备工作a. 确保PLC设备处于正常工作状态，检查供电电源、通信线路和外部设备连接是否良好。
b. 根据实际需求，选择合适的PLC程序，并将其下载到PLC设备中。
c. 确保操作人员具备必要的PLC操作知识和技能，并佩戴个人防护装备。
2. PLC上电操作a. 按照PLC设备的操作手册，正确连接供电电源，并确保电源稳定。
b. 打开PLC设备的电源开关，等待PLC设备启动完成。
c. 检查PLC设备的指示灯状态，确保各个模块正常运行。
3. PLC程序运行a. 根据实际需求，选择合适的PLC程序运行模式，如自动模式、手动模式或调试模式。
b. 启动PLC程序运行，观察设备的运行状态和指示灯显示。
c. 定期监控PLC程序运行情况，确保设备正常工作。
4. PLC程序修改a. 在进行PLC程序修改前，务必备份原始程序，以防止数据丢失。
b. 使用合适的PLC编程软件，对PLC程序进行修改和调整。
c. 修改后的程序需经过严格测试和验证，确保其在实际应用中的稳定性和可靠性。
5. PLC故障排除a. 当PLC设备出现故障时，及时记录故障现象和相关信息。
b. 根据故障现象和记录的信息，采取相应的故障排除措施，如检查电源、更换故障模块等。
c. 若无法解决故障，请及时联系专业技术人员进行维修。
6. PLC维护保养a. 定期检查PLC设备的工作状态和指示灯显示，发现异常及时处理。
PLC操作规程

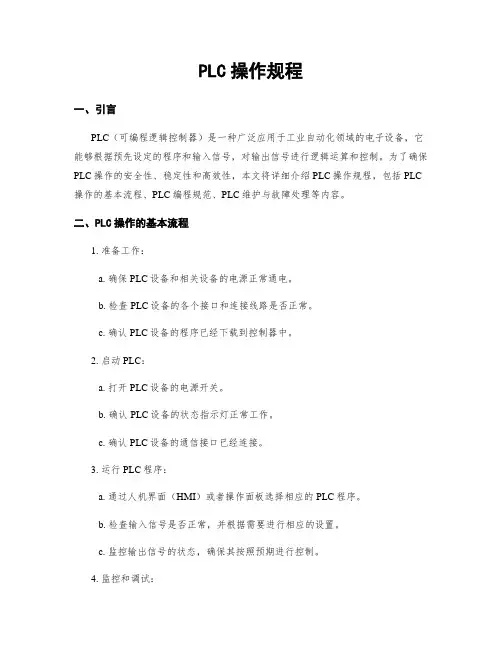

PLC操作规程一、引言PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的电子设备，它能够根据预先设定的程序和输入信号，对输出信号进行逻辑运算和控制。
为了确保PLC操作的安全性、稳定性和高效性，本文将详细介绍PLC操作规程，包括PLC 操作的基本流程、PLC编程规范、PLC维护与故障处理等内容。
二、PLC操作的基本流程1. 准备工作：a. 确保PLC设备和相关设备的电源正常通电。
b. 检查PLC设备的各个接口和连接线路是否正常。
c. 确认PLC设备的程序已经下载到控制器中。
2. 启动PLC：a. 打开PLC设备的电源开关。
b. 确认PLC设备的状态指示灯正常工作。
c. 确认PLC设备的通信接口已经连接。
3. 运行PLC程序：a. 通过人机界面（HMI）或者操作面板选择相应的PLC程序。
b. 检查输入信号是否正常，并根据需要进行相应的设置。
c. 监控输出信号的状态，确保其按照预期进行控制。
4. 监控和调试：a. 定期检查PLC设备的运行状态和各个输入输出信号的变化。
b. 根据需要对PLC程序进行调试和修改，确保其正常运行。
5. 停止PLC：a. 关闭PLC设备的电源开关。
b. 断开PLC设备的通信接口。
c. 确认PLC设备的状态指示灯熄灭。
三、PLC编程规范1. 命名规范：a. PLC程序的文件名、函数名和变量名应具有一定的描述性，便于理解和维护。
b. 避免使用中文、特殊字符和空格等不符合命名规范的字符。
2. 注释规范：a. 在PLC程序中适当添加注释，解释程序的功能和实现思路。
b. 注释应使用简洁明了的语言，避免使用模糊、歧义的表达方式。
3. 程序结构：a. PLC程序应按照功能模块进行划分，便于维护和修改。
b. 确保程序的结构清晰、逻辑严密，避免出现冗余和混乱的代码。
4. 输入输出处理：a. 对于输入信号，应进行适当的滤波和处理，确保信号的稳定性和可靠性。
b. 对于输出信号，应进行适当的保护和检测，防止因输出故障引发安全事故。
PLC操作规程
PLC操作规程一、引言PLC（可编程逻辑控制器）是一种用于自动化控制系统的数字计算机，广泛应用于工业生产中的控制和监控过程。
为了确保PLC的正常运行和操作，制定本操作规程旨在规范PLC的使用和维护。
二、PLC操作规程1. PLC的启动与关闭1.1 确保PLC的电源连接稳定，并按照正确的操作步骤启动PLC。
1.2 在关闭PLC之前，应先停止所有运行的程序，并按照正确的操作步骤进行关闭。
2. PLC程序的编写与修改2.1 PLC程序的编写应遵循统一的编程规范和命名规则，以确保程序的可读性和可维护性。
2.2 在进行PLC程序的修改时，应先备份原始程序，并在修改完成后进行测试和验证，确保修改的程序能够正常运行。
3. PLC输入输出的配置与连接3.1 在配置PLC的输入输出模块时，应根据实际需要选择合适的模块类型和数量，并按照正确的接线图进行连接。
3.2 在连接PLC输入输出时，应注意避免干扰源和电源线的干扰，确保信号的稳定和可靠。
4. PLC的故障排除与维护4.1 在PLC出现故障时，应根据故障现象和报警信息进行排查，采取相应的措施进行修复。
4.2 定期对PLC进行维护，包括清洁设备、检查连接线路、检查电源稳定性等，确保PLC的正常运行。
5. PLC的安全操作5.1 操作PLC时，应严格按照操作界面上的指示进行操作，避免误操作导致设备故障或人身伤害。
5.2 在操作PLC时，应注意安全防护措施，如佩戴绝缘手套、使用绝缘工具等，确保人员的安全。
6. PLC的数据备份与恢复6.1 定期对PLC的程序和数据进行备份，以防止数据丢失或损坏的情况发生。
6.2 在需要恢复PLC的程序和数据时，应按照正确的操作步骤进行恢复，确保恢复的数据完整和正确。
7. PLC的升级与升级前的准备7.1 在进行PLC的升级时，应先备份原始程序和数据，以防止升级过程中的数据丢失或损坏。
7.2 在进行PLC的升级前，应仔细阅读升级说明和操作手册，了解升级的步骤和注意事项。
PLC安全操作规程范文（二篇）
PLC安全操作规程范文一、总则1. 本规程旨在确保PLC设备安全可靠运行，保护人员的生命财产安全，规范操作行为。
2. 所有使用PLC设备的人员必须严格遵守本规程，严禁擅自更改操作程序或参数设置。
3. 管理人员应定期检查PLC设备的运行状况，发现问题及时处理，并进行维护和保养工作。
4. 使用PLC设备的人员应接受相关培训，熟悉操作规程和应急处理方法。
二、安全操作规程1. 在操作之前，必须确保PLC设备处于正常停止状态，并且断开电源，以避免电击危险。
2. 操作人员应穿戴符合安全要求的防护装备，包括安全帽、防护眼镜、防护手套等。
3. 操作人员应熟悉PLC设备的工作原理和操作方法，严禁未经授权擅自操作设备。
4. 在操作之前，应检查PLC设备的连接线路是否正常，避免短路或漏电等安全问题。
5. 操作人员应确保PLC设备周围的工作环境清洁整齐，以防杂物进入设备引发故障。
6. 当PLC设备发生故障或异常情况时，操作人员应立即停止操作并向上级报告，等待维修人员处理。
7. 操作人员应按照指定的程序进行PLC设备的开机和关机操作，严禁随意更改或关闭设备。
8. 只有经过授权的人员才能进行PLC设备的程序更改或参数调整，且必须在备份的基础上进行操作。
9. 在进行维护和保养工作时，必须先切断电源，并使用绝缘工具，以确保操作人员的安全。
三、应急处理1. 当PLC设备发生故障或异常情况时，操作人员应立即按照应急处理程序进行操作，保证设备和人员的安全。
2. 在应急处理过程中，操作人员应冷静应对，遵循指示进行操作，不得擅自行动或冒险。
3. 如果无法解决故障或异常情况，应及时向上级报告，并按照指示进行处理，确保安全。
四、责任追究1. 对于违反本规程的人员，根据情节轻重，采取相应的纪律处分措施，严重者将追究法律责任。
2. 对于未经授权擅自更改操作程序或参数设置的人员，如导致设备故障或安全事故，将由其承担相应的责任。
五、附则1. 本规程自发布之日起执行，并适用于所有PLC设备的使用和维护工作。
PLC操作规程
PLC操作规程引言概述：PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，广泛应用于工业生产过程中。
PLC操作规程是指在使用PLC时需要遵守的一系列操作规定，以确保设备的正常运行和安全性。
本文将从六个大点来阐述PLC操作规程的重要性和具体内容。
正文内容：1. 设备检查与维护1.1 定期检查设备的电源和连接线路，确保其无损坏和松动现象。
1.2 检查输入输出模块的状态，确保信号正常传输。
1.3 清洁设备表面，防止灰尘和污垢影响设备的正常运行。
1.4 定期检查和更换设备的电池，以保证PLC的实时时钟和存储数据的可靠性。
1.5 根据设备说明书，进行必要的维护操作，如更换风扇、清洁内部组件等。
2. 程序编写与调试2.1 编写PLC程序前，需明确控制逻辑和功能需求。
2.2 采用结构化编程方法，使程序清晰易懂，方便维护。
2.3 在编写程序时，注意使用注释进行解释和说明，方便后续修改和维护。
2.4 编写完程序后，进行逐步调试，确保程序的正确性和稳定性。
2.5 进行完整的功能测试，包括正常工作、异常处理和故障恢复等情况。
3. 参数设置与备份3.1 对PLC进行参数设置前，需了解设备的具体功能和性能要求。
3.2 根据实际需求，设置PLC的输入输出信号类型和参数。
3.3 对PLC进行参数备份，以防止设备故障或意外丢失参数。
3.4 定期进行参数的比对和更新，确保设备的稳定性和一致性。
3.5 对于重要参数的修改，需进行严格的验证和测试，确保设备的安全性和可靠性。
4. 安全防护与操作权限4.1 设备安装位置应符合相关安全标准，远离火源和易燃物。
4.2 对PLC进行密码保护，限制操作权限，防止未经授权的操作。
4.3 定期更改密码，防止密码泄露和非法入侵。
4.4 配备防雷设备和过载保护装置，确保设备的安全运行。
4.5 进行设备的定期巡检，及时发现和排除安全隐患。
5. 故障排除与维修5.1 对于PLC设备的故障，应根据设备手册进行故障排查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1岗位描述
1.1工作内容:规范PＬC自控系统维修标准的操作,严格执行相关管理的规定,明确相关部门的职责和运转方式，以确保PLC自控系统维修的正常运行。
1.2职责：
1.2.1班长:负责PLC自控系统的日常巡查、维修操作监护。
1.2.2操作工：负责PＬC自控系统的日常巡查、维修操作。
1.3上岗要求：
1.3.1高中以上学历。
1.３.２电气维修人员必须经专门的安全作业培训，取得相应的特种作业证（特种作业证为电工证)。
1．３.３电气作业人员应无妨碍其正常工作的生理缺陷及疾病。
1.3.4应具备与其作业活动相适应的用电安全、触电救援等专业技术知识及实践经验。
1.3．５能严格遵守公司各项管理规则制度，有高尚的职业道德和严格的工作纪律。
2风险辨识
2.1主要危险源.
2．1.1违章操作或误操作造成设备损坏/财产损失，人员触电
2.１.2劳保用品/所选工具等不符合规定,或采用的防护措施不到位等,造成人身伤害2.１.3电气短路引发的火灾及爆炸
2.2防范措施。
2.2.1严禁使用不符合规定的工具进行电机的相关检查。
2.2．2严禁未关闭机架电源更换ＰLC硬件。
２.２.3未经相关技术人员同意,严禁更改原设计线路。
2.２.４严禁使用有缺陷的维修工具。
２.2.5电气作业,严禁一人作业。
3劳动防护用品佩戴
维修时穿绝缘鞋,安全帽，铺设绝缘垫，使用合格绝缘工具。
4安全操作作业要求
４．1作业前的准备
４．１．1接到维修电话,仔细了解故障类型、内容。
4．1.２根据作业区域，确认所在区域的设备类型，选择合适的电气图纸或说明书。
４.1.３填写维修应急检修单。
4．１.４穿戴合格的安全帽和绝缘鞋，使用合格的电工绝缘工具,如果绝缘有破损必须及时更换。
4.１．5熟悉作业环境，并根据作业的类型和性质采取相应的防护措施，使用相应的绝
缘防护工具和合适的电气维修工具。
4.2作业时的要求:
4．2.1严格执行《电气维修安全操作规程》。
4．２.2电气维修原则上“一人作业,一人监护”。
4.2．３正式作业前,先用合格的验电测量工具验电，验电时要逐相进行，未经验电的设备都认为有电，严禁作业。
4．2.４拆下的线头必须用绝缘胶布包好。
4．2.5拆下的器具、配件等要妥善放置，等维修结束后恢复原样。
4.2.6发现电脑与PＬC无通讯时、电脑死机、黑屏时,可将电脑重启一次，如果故障依然,通知PＬC自动控制技术员处理。
4.2.７发现ＰＬＣ出现控制故障时，根据故障原因，仔细检查,如果不能解决,通知技术员处理。
4.2.8检查发现ＰLC有硬件故障时，可根据有故障的卡件的型号,更换相同类型的卡件,但更换之前必须先将机架电源关闭，因此要现和当班操作工协商停车事宜。
4.2．9更换有故障的防爆隔离栅时,一定要小心注意，通知ＰＬC技术员核对所在防爆隔离栅所处地址在程序中的应用,查看是否有连锁，不要因为更换卡件而造成车间的突然停车。
4.２．1０更换AC２２0V和ＤC24V共用设备时，一定要注意不能短路，否则有烧坏ＰLＣ系统危险。
4．2.１1维修DC２4Ｖ设备时，不能对地、对零短路，否则烧毁保险丝会造成车间突然停车等事故。
4.2．１２所有接线必需牢固,不得松脱。
４．2.13用来更换的备件必须与原设备的容量规格相符,不得随意更改原设计线路等,如果因为生产需要，不得不做更改时，要反复求证,做到万无一失，没有安全隐患,做好记录的同时向上级主管人员汇报。
4.2.14维修过程中,如发现有安全隐患,或不能处理的设备故障，要及时向上级主管人员汇报,或寻求技术人员的支持。
４.3作业后的要求：
４.3.１清理现场,检查所用的工具、器具是否有遗漏,将产生的线头等垃圾清理干净。
4.3．２确认无误后,开锁、揭牌、送电。
4.3．３通知当班操作工，调试设备。
4.4日常检查维护保养：
４.４.1对维修用的工具要经常检查，定期测试，如果发现绝缘有问题要及时汇报更换。
4.4．2日常在检修和巡视的过程中,要注意观察是否有安全隐患,PLC柜、硬件等是否过热，是否有小动物痕迹等。
5应急异常处理：
5. 1PWR（电源）灯不亮。
在采用交流电源框架的电压输入端检查电源电压,对于需要直流电压的框架,测量+2４VＤC和0VDC端之间的直流电压,如果不是正常需要的电压值,则问题处在ＰLC外部，如果AC或ＤC电源电压正常,但是PWＲ灯不亮，（“AＣ”灯表示ＰＬC的交流总电源,“AC”灯不亮时多半无工作电源,整个PＬC停止。
）检查保险丝是否熔断，
更换熔丝是应用同规格同型号的保险丝，无同型号的进口熔丝时要用电流相同的快速熔
丝代替。
如果重复烧保险丝说明电路板或损坏，更换整个电源。
“５VDＣ”、“２4ＶDC”灯熄灭表土我相应的直流电源输出，当电源偏差超出正常值5%时指示灯闪烁,此时虽然PLC仍能工作,但应引起重视，必要时停机检修。
5. 2PWR（电源)灯亮,不运行。
检查出错的代码显示，对照出错代码表的代码定义，作相应的修改。
5. 3RUN（运行)灯不亮，检查编辑器是不是处在PRG或LOAD位置，或者是不是程序出错，如果ＲＵN灯不亮，更换电池,更换电池要快，防止程序丢失。
“ＢATT”变色灯是后备电源指示灯,只有报警作用,即使电池电压过低,程序可能尚没丢失，绿色正常，黄色电量低,红色故障。
黄灯亮时就应该更换后备电池,手册规定两到三年更换锂电池一次，当红灯亮时表示后备电源系统故障，也需要更换整个模块,更换后，检查程序或者让ＰＬC试运行。
如程序无错,在完成初始化后,将程序重新装入PＬＣ。
在多框架系统中，如果CPU在工作,可用RUN继电器来检查其他几个电源的工作。
如RUＮ继电器未闭合，则检查ＡＣ或DC电源，如AＣ或DＣ电源正常，而继电器断开，则更换框架。
5.４机械伤害：现场自救（止血)后送医院救治。
5.５触电伤害：根据现场情况采取救治措施(断开电源、畅通气道、人工呼吸等）,直至医务人员接手为止。
6相关/支持性文件
６.１《电气维修安全操作规程》
7表格记录
7.１填写电器设备维修记录，写上故障类型、内容、维修经过、处理结果，并让当班操作工签字确认。
